صفر تا صد روش PWM

صفر تا صد روش PWM
فهرست مطالب

صفر تا صد روش PWM

روش PWM یکی از مهم‌ترین و پرکاربردترین تکنیک‌های کنترلی در علم الکترونیک و مهندسی است که در انواع مختلف دستگاه‌ها و سیستم‌ها به کار می‌رود. این تکنیک، با تغییر عرض پالس‌های سیگنال خروجی، امکان کنترل دقیق ولتاژ یا جریان را فراهم می‌کند.

Pulse Width Modulation (PWM) به‌عنوان یک روش مدیریت فعالیت و سرعت اجزای الکتریکی، از موتورهای الکتریکی گرفته تا روشنایی LED و دستگاه‌های خنک کننده، در بسیاری از برنامه‌های صنعتی و خانگی مورد استفاده قرار می‌گیرد. این تکنیک، با توانایی کنترل دقیق عرض پالس‌ها، به کاربران اجازه می‌دهد تا ولتاژ یا جریان مورد نیاز خود را به سیستم ارسال کنند. در این مقاله، به بررسی عملکرد و کاربردهای PWM، ارائه روش‌های پیاده‌سازی و مزایای این تکنولوژی می‌پردازیم، تا خوانندگان با اهمیت و کاربرد این تکنیک آشنا شده و از آن در طراحی و کنترل سیستم‌های الکتریکی و الکترونیکی خود بهره‌مند شوند.

صفر تا صد روش PWM

تعریف و مفهوم روش PWM

به عنوان یک تکنیک کنترلی پرکاربرد در مهندسی الکترونیک، PWM یا Pulse Width Modulation با استفاده از تغییرات در عرض پالس‌های سیگنال، امکان تنظیم دقیق ولتاژ یا جریان را در سیستم‌های الکتریکی و الکترونیکی فراهم می‌کند. در این روش، سیگنال PWM به شکل موج مربعی با دوره‌های پالس متناوب تولید می‌شود، و عرض پالس‌ها به میزان دوره کاری آنها تنظیم می‌شود. به عبارت دیگر، نسبت مدت زمانی که سیگنال فعال است به کل دوره زمانی سیکل (درصد Duty Cycle)، میزان ولتاژ یا جریان خروجی را تعیین می‌کند. با تغییر دوره کاری پالس‌ها، می‌توان میزان توان ارسالی به بار را به دقت تنظیم کرد. PWM به دلیل دقت بالا، کارایی انرژی بالا و امکان استفاده در صنایع مختلف از جمله الکترونیک صنعتی، خودروسازی، رباتیک و سیستم‌های توان، از اهمیت بسزایی برخوردار است.

فرکانس سیگنال PWM

فرکانس سیگنال PWM به معنای تعداد تکرارهای تغییر وضعیت سیگنال در یک واحد زمان است، معمولاً از واحد هرتز (Hz) استفاده می‌شود. در واقع، این فرکانس نشان‌دهنده تعداد دوره‌های تکراری است که سیگنال PWM در یک ثانیه تولید می‌شود.

برای مثال، فرض کنید که فرکانس سیگنال PWM ۱۰۰۰ هرتز است. این به این معنی است که سیگنال PWM هر ثانیه ۱۰۰۰ بار تغییر وضعیت می‌دهد. به عبارت دیگر، در هر دوره یک ثانیه، سیگنال PWM ۱۰۰۰ پالس دارد.

فرکانس سیگنال PWM معمولاً بسته به نوع و کاربرد سیستم مورد استفاده تعیین می‌شود. برای برخی کاربردها نیاز به فرکانس بالا و برای دیگر کاربردها نیاز به فرکانس پایین‌تری وجود دارد. به طور کلی، افزایش فرکانس PWM می‌تواند منجر به کاهش نویز و افزایش دقت کنترل شود، در حالی که کاهش فرکانس می‌تواند منجر به کاهش اتلاف توان و افزایش قدرت سیستم شود.

در کاربردهای مختلف، انتخاب فرکانس مناسب سیگنال PWM بستگی به نیازهای خاص سیستم، نوع بار و محیط کاری دارد.

کاربرد های روش PWM

روش PWM در صنعت برق به عنوان یکی از روش‌های اصلی برای کنترل و تنظیم توان در انواع دستگاه‌ها و سیستم‌های الکتریکی به کار می‌رود. در زیر تعدادی از کاربردهای این روش در صنعت برق را می‌توان ذکر کرد:

مبدل‌های توان : (Inverters) در مبدل‌های توان، PWM برای تبدیل ولتاژ مستقیم به ولتاژ متناوب و برعکس استفاده می‌شود. این مبدل‌ها معمولاً در سیستم‌های انرژی خورشیدی، ویند توربین‌ها، و دیگر سیستم‌های تولید و توزیع انرژی مورد استفاده قرار می‌گیرند.

موتورهای الکتریکی:  در کنترل سرعت و جریان موتورهای الکتریکی، PWM به طور گسترده برای کنترل دقیق سرعت و قدرت موتورها استفاده می‌شود. این کاربرد معمولاً در خودروها، لیفتینگ‌ها، و ماشین‌آلات صنعتی مشاهده می‌شود.

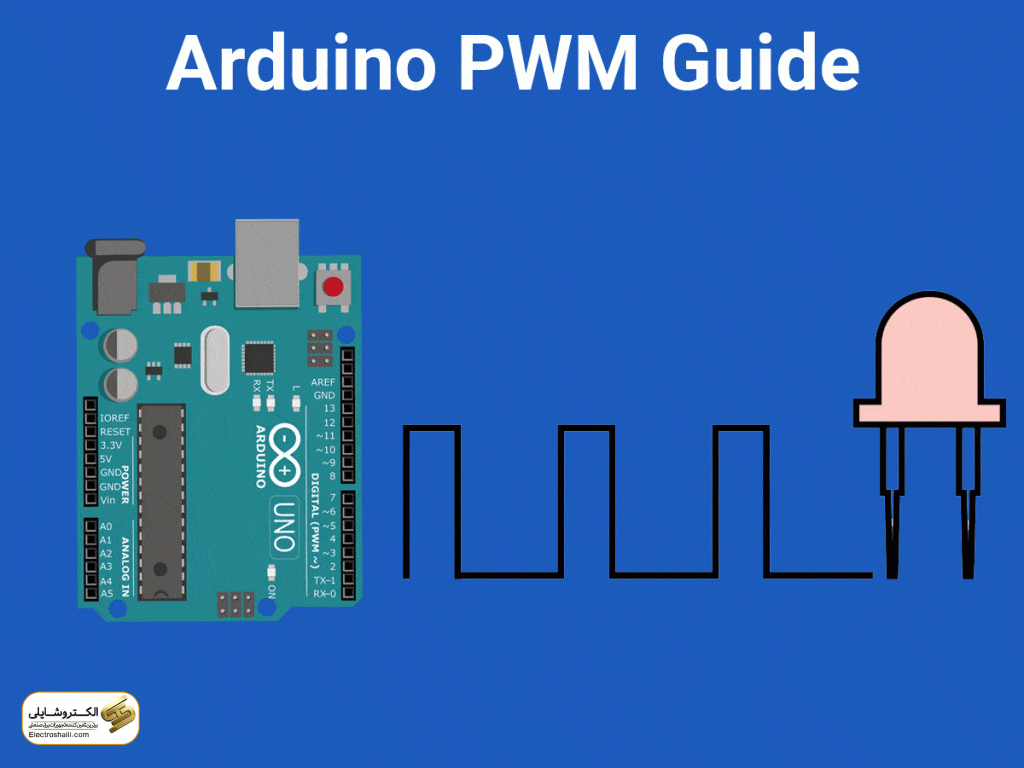

کنترل نورپردازی : LED در صنایع روشنایی، PWM  برای کنترل روشنایی LED‌ها استفاده می‌شود. با تغییر عرض پالس‌ها، میزان روشنایی LED قابل تنظیم است که این ویژگی برای کاربردهای مختلف مانند نمایشگرها، لوازم روشنایی خانگی، و نورپردازی ساختمانی بسیار مفید است.

منابع تغذیه سوئیچینگ : (Switching Power Supplies) در منابع تغذیه سوئیچینگ، PWM  برای تولید ولتاژ خروجی مورد نیاز برای انواع دستگاه‌ها و الکترونیک‌ها به کار می‌رود. این منابع تغذیه معمولاً در الکترونیک صنعتی، اتوماسیون، و سیستم‌های کامپیوتری مورد استفاده قرار می‌گیرند.

به طور کلی، کاربردهای PWM در صنعت برق بسیار گسترده است و این روش به دقت بالا، کارایی انرژی، و امکان کنترل دقیق توان، در سیستم‌های الکتریکی و الکترونیکی ارائه می‌دهد.

انواع روش PWM

در صنعت برق، مدولاسیون PWM در انواع مختلفی و با روش‌های متفاوتی انجام می‌شود. برخی از این انواع شامل موارد زیر هستند:

 (Sigma PWM)

 در این روش، سیگنال PWM توسط یک سیگما (مجموعه) از سیگنال‌های سینوسی تولید می‌شود. این روش به طور خاص در تبدیل ولتاژ مستقیم به ولتاژ متناوب (AC) استفاده می‌شود، مثلاً در مبدل‌های توان و ولتاژ باز.

(Delta PWM)

در این روش، سیگنال PWM با استفاده از سیگنال‌های مثلثی (دلتا) تولید می‌شود. این روش به طور معمول در کنترل موتورهای الکتریکی و سیستم‌های قدرت AC مورد استفاده قرار می‌گیرد.

(Sigma-Delta PWM)

این روش ترکیبی از PWM سیگما و PWM دلتا است که در برخی از کاربردها برای بهبود کیفیت سیگنال و کاهش نویز استفاده می‌شود. این روش معمولاً در سیستم‌های صوتی، تبدیل‌کننده‌های آنالوگ به دیجیتال، و سیستم‌های اندازه‌گیری دقیق مورد استفاده قرار می‌گیرد.

(Space Vector Modulation)

 این روش یک روش پیشرفته برای مدولاسیون PWM است که در سیستم‌های الکتریکی سه فاز به کار می‌رود. در این روش، سیگنال PWM به صورت یک بردار فضایی در فضای سه‌بعدی تولید می‌شود، که این امکان را فراهم می‌کند که ولتاژ و جریان سه فاز را با دقت بالا و با کاهش نویز کنترل کنیم.

هر یک از این انواع PWM دارای ویژگی‌ها و کاربردهای خاص خود هستند و بسته به نیازهای سیستم، انتخاب می‌شوند.

Duty Cycle (چرخه کار)

در مدولاسیون عرض پالس (PWM)، Duty Cycle  به نسبت مدت زمانی اشغال بودن سیگنال فعال (High) به کل دوره زمانی یک سیکل PWM اشاره دارد. به عبارت دیگر، Duty Cycle  نشان‌دهنده نسبت میزان زمانی است که سیگنال در وضعیت فعال (High) است به کل زمان یک سیکل PWM.

رای مثال، اگر دوره کاری ۵۰٪ باشد، این به این معناست که سیگنال PWM در حالت فعال (High) برای نصف دوره زمانی سیکل و در حالت غیرفعال (Low) برای نیم دوره زمانی سیکل قرار دارد. از دید محاسباتی، دوره کاری می‌تواند به صورت زیر محاسبه شود:

100%

به طور معمول، مقادیر Duty Cycle بین ۰ تا ۱۰۰ درصد قرار می‌گیرد، که مقدار ۰ درصد نشان‌دهنده حالتی است که سیگنال PWM همواره در وضعیت غیرفعال (Low) است، و مقدار ۱۰۰ درصد نشان‌دهنده حالتی است که سیگنال PWM همواره در وضعیت فعال (High) است. در میان این دو مقدار، مقدار Duty Cycle متناسب با میزان توان مورد نیاز سیستم تنظیم می‌شود. به عنوان مثال، در کاربردهای کنترل سرعت موتورها، تغییر Duty Cycle به کنترل سرعت موتور کمک می‌کند.

مزایا و معایب PWM

روش PWM دارای مزایا و معایبی است که در زیر به آن‌ها اشاره می‌شود:

مزایا:

  1. کنترل دقیق توان: یکی از مزایای اصلی PWM این است که به کاربر امکان می‌دهد توان خروجی را با دقت بالا کنترل کند. با تغییر Duty Cycle سیگنال PWM، می‌توان توان ارسالی به بار را به دقت تنظیم کرد.
  2. کارایی انرژی بالا: در مقایسه با روش‌های دیگر کنترل توان مانند تنظیم با پتانسیومتر، PWM از انرژی کمتری برای کنترل توان استفاده می‌کند. زیرا در PWM، توان فقط در زمانی که لازم است، تولید می‌شود و در زمان‌های دیگر خاموش می‌شود، که این باعث کاهش اتلاف انرژی و بهبود کارایی سیستم می‌شود.
  3. کاربردهای گسترده: PWM در انواع مختلفی از سیستم‌های الکتریکی و الکترونیکی، از جمله کنترل موتورها، منابع تغذیه، اینورتر ها، و دستگاه‌های خنک کننده استفاده می‌شود، که این امر نشان‌دهنده گستردگی کاربردهای آن است.

معایب:

  1. ایجاد نویز: PWM ممکن است باعث ایجاد نویز الکترومغناطیسی یا صوتی شود، به ویژه در فرکانس‌های بالا یا هنگام استفاده از برخی از قطعات الکترونیکی، که ممکن است در برخی از کاربردها مشکل‌ساز باشد.
  2. سیگنال تغییر پذیری: سیگنال PWM به دلیل تغییر فعالیت و غیرفعالیت آن، ممکن است در برخی از دستگاه‌ها مشکل‌ساز شود، به عنوان مثال در برخی از سیستم‌های ارتباطی یا کاربردهایی که نیاز به سیگنال پایدار دارند.
  3. نیاز به فیلترینگ: برای کاربردهایی که نیاز به سیگنال بدون نویز دارند، ممکن است نیاز به استفاده از فیلترهای الکترونیکی برای حذف نویزهای تولید شده توسط PWM باشد، که این موضوع هزینه و پیچیدگی را افزایش می‌دهد.

استفاده از تراشه‌ PWM

استفاده از تراشه‌های مخصوص PWM یک روش متداول و موثر برای تولید مدولاسیون پهنای پالس (PWM) است. این تراشه‌ها دارای ویژگی‌ها و قابلیت‌های خاصی هستند که آن‌ها را برای این کار مناسب می‌کند. در زیر، به برخی از تراشه‌های معروف برای تولید PWM اشاره می‌شود:

TL494

یک تراشه PWM کلاسیک است که معمولاً برای کنترل منابع تغذیه سوئیچینگ استفاده می‌شود. این تراشه دارای ویژگی‌هایی مانند خروجی‌های PWM قابل تنظیم، پروتکشن‌های ایمنی، و قابلیت کنترل دقیق ولتاژ و جریان است.

SG3525

یک تراشه معروف دیگر برای تولید PWM است که از آن به عنوان کنترلرهای سوئیچینگ برای منابع تغذیه سوئیچینگ استفاده می‌شود. SG3525 دارای ویژگی‌هایی مانند قابلیت تنظیم فرکانس PWM، خروجی‌های متقارن، و ورودی‌های مرجعی است.

UC3842

این تراشه یک کنترلر PWM با کاربرد گسترده در منابع تغذیه سوئیچینگ و دیگر سیستم‌های کنترل الکترونیکی است. با قابلیت تنظیم فرکانس و Duty Cycle، UC3842 به عنوان یک تراشه PWM با کارایی بالا شناخته می‌شود.

LM3524

یک تراشه PWM دیگر است که برای کنترل منابع تغذیه سوئیچینگ و دیگر برنامه‌های کنترل الکترونیکی استفاده می‌شود. LM3524 دارای ویژگی‌هایی مانند قابلیت تنظیم ولتاژ خروجی، حفاظت در برابر اتصال کوتاه، و کارایی بالا در شرایط صنعتی است.

این تراشه‌ها تنها چند نمونه از تراشه‌های مخصوص PWM هستند که در انواع سیستم‌های الکترونیکی و الکتریکی مورد استفاده قرار می‌گیرند. هر یک از این تراشه‌ها دارای ویژگی‌ها و مزایای خاصی هستند که بسته به نیاز و مورد استفاده، انتخاب می‌شوند.

جمع بندی

مدولاسیون پهنای پالس یا PWM به عنوان یک روش مهم برای کنترل توان الکتریکی بار، در صنایع مختلف از جمله الکترونیک، خودروسازی، انرژی، و رباتیک استفاده می‌شود.

در PWM، با تغییر دوره کاری پالس‌ها، توان الکتریکی بار کنترل می‌شود. این به وسیله تغییر فرکانس یا عرض پالس‌ها انجام می‌شود. PWM  انواع مختلفی دارد  همچنین PWM  مبتنی بر تراشه‌های مخصوص.

 دارای مزایایی مانند کارایی بالا و کنترل دقیق توان است، اما معایبی نیز از جمله نیاز به مدارهای پیچیده و وجود نویزهای الکترومغناطیسی دارد.برای استفاده بهینه از PWM، نیاز به طراحی و اجرای صحیح آن در مدارهای الکترونیکی و سیستم‌های کنترل الکتریکی وجود دارد.

با توجه به اهمیت و کاربرد گسترده PWM در صنایع مختلف، درک دقیق از اصول عملکرد و مزایا و معایب آن امری حیاتی برای مهندسان و طراحان الکترونیکی است.
