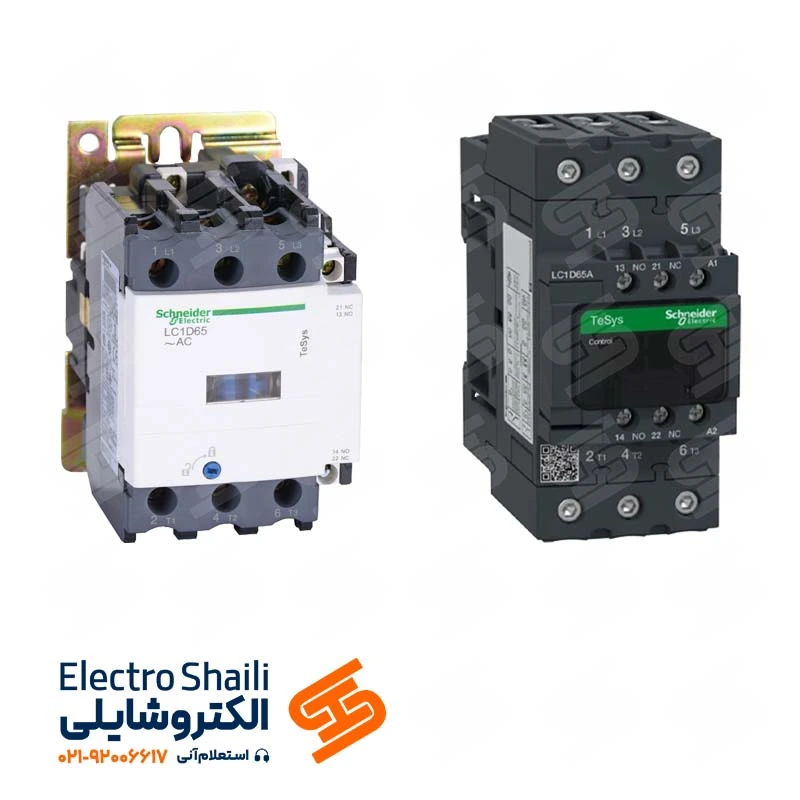

کنتاکتور 65 آمپر اشنایدر، به عنوان یکی از تجهیزات کلیدی در مدارهای فرمان و قدرت، برای مدیریت جریان های بالا و کلیدزنی مداوم در محیط های صنعتی سخت طراحی شده است.
این مدل کنتاکتور اشنایدر، با توانایی تحمل جریان AC-3 تا ۶۵ آمپر و پشتیبانی از موتورهای سه فاز تا ۳۰ کیلووات، در ولتاژهای بوبین AC شامل ۲۴، ۴۸، ۱۱۰، ۲۲۰، ۲۳۰ و ۳۸۰ ولت و نسخه DC با ولتاژ ۲۴ ولت عرضه می شود.
ساختار مکانیکی مستحکم، استفاده از کنتاکت های روکش نقره برای کاهش جرقه و سایش، و طراحی بهینه شده برای دفع حرارت، باعث شده این کنتاکتور حتی در کلیدزنی های پیاپی عملکردی پایدار داشته باشد.
وجود گزینه های مختلف کنتاکت کمکی مانند ۳NO یا ۱NO+۱NC، امکان انعطاف بالا در طراحی و کنترل مدار را فراهم می کند.
قابلیت نصب سریع روی ریل DIN یا به صورت پیچ خور، سازگاری کامل با رله های حرارتی اشنایدر و مقاومت در برابر نوسانات شبکه برق، از دیگر نقاط قوت این محصول است. کنتاکتور ۶۵ آمپر اشنایدر نه تنها به افزایش ایمنی و بهره وری سیستم کمک می کند، بلکه با کاهش نیاز به تعمیرات، هزینه های نگهداری را نیز پایین می آورد.
در پروژههایی که جریان نامی بار در محدوده متوسط قرار دارد و توان موتور حداکثر به ۱۵ کیلووات میرسد، استفاده از کنتاکتور ۳۲ آمپر اشنایدر میتواند علاوه بر کاهش ابعاد و هزینه تجهیز، باعث بهینهسازی مصرف انرژی و افزایش راندمان مدار فرمان شود. این مدل با عرضه در نسخههای AC و DC، سهپل و چهارپل، انعطاف بالایی برای انطباق با شرایط مختلف صنعتی و تاسیساتی فراهم میکند.
دانلود کاتالوگ فنی
مشخصات فنی کنتاکتور ۶۵ آمپر اشنایدر
| مشخصه |
مقدار |
| جریان نامی (AC-3) |
۶۵ آمپر |
| توان کاری در ۴۰۰ ولت (AC-3) |
۳۰ کیلووات |
| ولتاژ بوبین |
۲۴، ۴۸، ۱۱۰، ۲۲۰، ۲۳۰، ۳۸۰ ولت AC – ۲۴ ولت DC |
| نوع جریان بوبین |
AC / DC |
| تعداد پل |
۳ پل |
| آرایش کنتاکت کمکی |
۱NO+۱NC یا ۳NO (بسته به مدل) |
| استاندارد ساخت |
IEC 60947-4-1 |
| عمر مکانیکی |
بیش از ۱ میلیون سیکل |
| عمر الکتریکی |
حدود ۰.۹ میلیون سیکل در بار نامی |
| توان کلیدزنی AC-1 (۴۰۰V) |
تا ۱۱۰ آمپر |
| مقاومت عایقی |
≥ ۲ کیلوولت بین بوبین و کنتاکت ها |
| فرکانس کار بوبین AC |
۵۰/۶۰ هرتز |
| محدوده دمای کاری |
-۵ تا +۶۰ درجه سانتی گراد |
| روش نصب |
روی ریل DIN یا پیچ تابلو |
| ابعاد تقریبی (عرض × ارتفاع × عمق) |
۸۵ × ۱۵۰ × ۱۳۰ میلی متر |
| وزن |
حدود ۱.۱ کیلوگرم |
کنتاکتور ۶۵ آمپر اشنایدر چیست و چه کاربردی دارد؟
کنتاکتور ۶۵ آمپر اشنایدر یک کلید مغناطیسی است که با تحریک الکتریکی عمل کرده و برای قطع و وصل جریان های قوی استفاده می شود.
از این کنتاکتور می توان در راه اندازی و کنترل موتورهای الکتریکی سه فاز، خطوط تولید، بانک های خازنی، سیستم های تهویه و سایر تجهیزات صنعتی بهره برد.
کاربردهای کنتاکتور d65 اشنایدر
با توجه به کاربردهای این کنتاکتور 65A برای محیط هایی ساخته شده که علاوه بر تحمل بارهای سنگین، نیاز به کلیدزنی پایدار و ایمن در طولانی مدت دارند.
از تاسیسات صنعتی بزرگ گرفته تا خطوط تولید پیوسته، این مدل می تواند با اطمینان کامل به کار گرفته شود.
-
- راه اندازی و کنترل موتورهای بزرگ سه فاز در صنایع سنگین
- سیستم های تهویه، سرمایش و گرمایش صنعتی با بار پیوسته
- خطوط مونتاژ و تولید با توقف ناپذیری عملیات
- پمپ ها و ایستگاه های پمپاژ آب با بار بالا
- کنترل بارهای مقاومتی پرمصرف مانند هیترها و کوره های صنعتی
- تابلوهای برق توزیع در کارخانجات و مراکز صنعتی
ویژگی های کنتاکتور 65 آمپر اشنایدر
کنتاکتور ۶۵ آمپر اشنایدر، نتیجه ی ویژگی مهندسی دقیق و انتخاب مواد اولیه مقاوم است تا در مدارهایی با جریان بالا و کلیدزنی مداوم، بدون افت کیفیت کار کند.
این مدل علاوه بر تحمل جریان های سنگین، انعطاف بالایی در انطباق با شرایط مختلف پروژه ارائه می دهد.
- موجود در ولتاژهای بوبین AC (۲۴، ۴۸، ۱۱۰، ۲۲۰، ۲۳۰، ۳۸۰ ولت) و DC (۲۴ ولت)
- توانایی کلیدزنی موتورهای سه فاز تا ۳۰ کیلووات در کلاس AC-3
- ارائه گزینه های مختلف کنتاکت کمکی مانند ۳NO یا ۱NO+۱NC برای طراحی مدارهای متنوع
- استفاده از کنتاکت های با روکش نقره جهت کاهش جرقه و افزایش طول عمر
- طراحی بدنه برای دفع بهینه حرارت در بارهای پیوسته
- امکان نصب سریع روی ریل DIN یا با پیچ تابلو
- مقاومت در برابر نوسانات ولتاژ و شرایط محیطی سخت
مزایای کنتاکتور 65 آمپر اشنایدر
مزیت انتخاب کنتاکتور ۶۵ آمپر اشنایدر یعنی سرمایه گذاری روی تجهیزی که نه تنها بارهای سنگین را با اطمینان کنترل می کند، بلکه باعث افزایش طول عمر کل سیستم و کاهش هزینه های ناشی از توقف یا خرابی می شود.
- پایداری عملکرد حتی در کلیدزنی های مکرر و بارهای سنگین
- عمر مکانیکی و الکتریکی طولانی به دلیل کیفیت ساخت بالا
- انعطاف در انتخاب نوع بوبین و چینش کنتاکت ها
- کاهش نیاز به سرویس و نگهداری دوره ای
- حفظ راندمان سیستم و جلوگیری از افت ولتاژ در مسیر فرمان
- سازگاری کامل با تجهیزات حفاظتی و جانبی اشنایدر
کنتاکتور 65 آمپر اشنایدر بوبین ۲۴ ولت AC و DC
- LC1D65AB7 (۲۴V AC): ولتاژی ایمن و رایج در سیستم های فرمان کم ولتاژ، مناسب برای تابلوهای کنترل صنعتی، خطوط مونتاژ و تجهیزات مکانیکی که نیاز به کاهش خطر برق گرفتگی دارند. این مدل با فرکانس کاری ۵۰/۶۰ هرتز، عملکرد پایدار و مقاومت در برابر نوسانات ولتاژ را تضمین می کند.
- LC1D65ABD (۲۴V DC): انتخابی ایده آل برای پروژه های اتوماسیون و سیستم های حفاظتی حساس که نیاز به عملکرد بی صدا، کاهش لرزش مکانیکی و جلوگیری از قوس الکتریکی دارند. این نسخه طول عمر بالای کنتاکت ها را حتی در کلیدزنی های مکرر تضمین می کند.
کنتاکتور 65 آمپر اشنایدر بوبین ۴۸ ولت AC
ولتاژ ۴۸ ولت AC در دسته ولتاژهای ایمن قرار می گیرد و برای سیستم های فرمان خاص، ماشین آلات حساس و محیط هایی که اپراتور تماس نزدیک با تجهیزات دارد، به کار می رود. این مدل با مصرف انرژی بهینه و مقاومت مکانیکی بالا، گزینه ای مناسب برای کاربردهایی است که ایمنی و پایداری اهمیت ویژه دارند. نسخه DC این ولتاژ برای رنج ۶۵ آمپر عرضه نمی شود.
کنتاکتور 65 آمپر اشنایدر بوبین ۱۱۰ ولت AC
- LC1D65AF7 (۳NO): دارای سه کنتاکت باز که به طور همزمان فعال می شوند، مناسب مدارهایی که نیاز به چند خروجی موازی و یکپارچه دارند.
- LC1D6511F7 (۱NO+۱NC): ترکیب یک کنتاکت باز و یک بسته برای مدارهای کنترلی ترکیبی، مناسب کاربردهایی که نیاز به تغییر وضعیت همزمان دو مدار متفاوت وجود دارد.
هر دو مدل، برای ولتاژ فرمان متوسط در محیط های صنعتی با تجهیزات خاص و شبکه های ایزوله، عملکردی پایدار ارائه می دهند.
کنتاکتور 65 آمپر اشنایدر بوبین ۲۲۰ ولت AC
پرکاربردترین ولتاژ در صنعت و تاسیسات، قابل استفاده در شبکه برق شهری و اکثر پروژه های صنعتی عمومی. این مدل به دلیل دسترسی آسان به ولتاژ تغذیه، کاهش نیاز به مبدل و سازگاری کامل با تجهیزات جانبی، یکی از انتخاب های اصلی مهندسان برق است.
کنتاکتور 65 آمپر اشنایدر بوبین ۲۳۰ ولت AC
مطابق با استاندارد برق اروپا طراحی شده و برای پروژه های صادراتی، تجهیزات بین المللی یا مدارهایی که نیاز به ولتاژ فرمان ۲۳۰ ولت دارند، ایده آل است. این مدل، علاوه بر پایداری عملکرد، با بسیاری از تجهیزات خارجی سازگار است.
کنتاکتور 65 آمپر اشنایدر بوبین ۳۸۰ ولت AC
مخصوص مدارهای فرمان ولتاژ بالا در صنایع سنگین نظیر فولاد، سیمان، پتروشیمی و معادن. این مدل با طراحی مقاوم و تحمل بالای ولتاژی، در محیط های صنعتی که فاصله طولانی بین منبع تغذیه و تابلو فرمان وجود دارد، کارایی بالایی دارد. نسخه DC این ولتاژ تولید نشده است.
جدول مقایسه مدل های کنتاکتور ۶۵ آمپر اشنایدر
| ولتاژ بوبین |
نوع بوبین |
کد فنی |
تعداد پل |
آرایش کنتاکت |
جریان نامی |
توان کاری (۴۰۰V) |
| ۲۴V AC |
AC |
LC1D65AB7 |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
| ۲۴V DC |
DC |
LC1D65ABD |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
| ۴۸V AC |
AC |
LC1D65AE7 |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
| ۱۱۰V AC |
AC |
LC1D65AF7 |
۳ پل |
۳NO |
۶۵A |
۳۰kW |
| ۱۱۰V AC |
AC |
LC1D6511F7 |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
| ۲۲۰V AC |
AC |
LC1D65AM7 |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
| ۲۳۰V AC |
AC |
LC1D65AP7 |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
| ۳۸۰V AC |
AC |
LC1D65AQ7 |
۳ پل |
۱NO+۱NC |
۶۵A |
۳۰kW |
چرا کنتاکتور ۶۵ آمپر اشنایدر انتخاب مناسبی است؟
- کیفیت ساخت بسیار بالا و دوام طولانی
- طراحی فشرده و امکان نصب آسان
- سازگاری با انواع بیمتالهای حرارتی و رلههای حفاظتی
- ایمنی بالا و عملکرد پایدار در شرایط سخت محیطی
- پشتیبانی و خدمات پس از فروش گسترده در ایران
قیمت کنتاکتور ۶۵ آمپر اشنایدر
قیمت کنتاکتور 65 آمپر اشنایدر تحت تاثیر عواملی مانند نوسانات نرخ ارز، ولتاژ و نوع بوبین (AC یا DC)، تعداد پل، آرایش کنتاکت و شرایط بازار متغیر است. به عنوان نمایندگی و مرکز فروش رسمی محصولات اشنایدر، فروشگاه الکتروشایلی این محصول را با گارانتی اصالت کالا، مشاوره فنی تخصصی و قیمت رقابتی عرضه می کند. برای دریافت استعلام قیمت روز و راهنمایی در انتخاب مدل مناسب، می توانید با بخش فروش ما تماس بگیرید.
نصب و راه اندازی کنتاکتور ۶۵ آمپر اشنایدر
نصب صحیح کنتاکتور نقش بسیار مهمی در عملکرد صحیح و طول عمر دستگاه دارد. نکاتی که باید رعایت شود:
- بررسی ولتاژ تغذیه بوبین قبل از اتصال
- استفاده از رلههای حفاظتی مناسب در مدار
- رعایت استانداردهای کابلکشی و تابلو برق
- بستن اتصالات به صورت صحیح و محکم
در صورت نیاز، بهتر است از تکنسین های برق صنعتی برای نصب کمک بگیرید.
سوالات متداول
کنتاکتور ۶۵ آمپر اشنایدر برای چه کاربردهایی مناسب است؟
کنتاکتور ۶۵ آمپر Schneider Electric برای راهاندازی و کنترل موتورهای سهفاز تا توان ۳۰ کیلووات، خطوط تولید سنگین، سیستمهای تهویه صنعتی، پمپهای پرقدرت، هیترها و بارهای القایی و مقاومتی با جریان بالا استفاده میشود.
توان و جریان قابل پشتیبانی کنتاکتور ۶۵ آمپر اشنایدر چقدر است؟
این کنتاکتور دارای جریان نامی ۶۵ آمپر در کلاس AC-3 بوده و در ولتاژ ۴۰۰ ولت، توان کاری تا ۳۰ کیلووات را پشتیبانی میکند و برای کاربردهای صنعتی سنگین و کلیدزنی مداوم گزینهای مطمئن محسوب میشود.
کنتاکتور ۶۵ آمپر اشنایدر در چه ولتاژهای بوبینی عرضه میشود؟
این سری در بوبینهای AC با ولتاژهای ۲۴، ۴۸، ۱۱۰، ۲۲۰، ۲۳۰ و ۳۸۰ ولت و بوبین DC با ولتاژ ۲۴ ولت تولید میشود تا با طیف گستردهای از مدارهای فرمان صنعتی سازگار باشد.
تفاوت آرایشهای کنتاکت کمکی در کنتاکتور ۶۵ آمپر اشنایدر چیست؟
بسته به مدل، این کنتاکتور با آرایش ۱NO+۱NC یا ۳NO عرضه میشود. مدلهای ۳NO برای مدارهایی با چند خروجی همزمان مناسباند، در حالی که ۱NO+۱NC امکان طراحی مدارهای کنترلی ترکیبی را فراهم میکند.
نصب کنتاکتور ۶۵ آمپر اشنایدر چگونه انجام میشود؟
این کنتاکتور قابلیت نصب روی ریل DIN یا بهصورت پیچ خور روی تابلو را دارد و با توجه به طراحی صنعتی و استحکام مکانیکی بالا، نصب صحیح آن باعث افزایش طول عمر و پایداری عملکرد در شرایط کاری سخت میشود.
