در این مطلب، ابتدا به مفهوم تابلو برق و نیاز به استفاده از آن در شبکههای الکتریکی مورد بررسی قرار میگیرد. سپس به معرفی تابلو برق چنج اور change over و ویژگیهای آن پرداخته میشود. و همچنین در ادامه، به کاربردهای تابلو برق چنج اور change over در صنایع مختلف و نحوه نصب و راهاندازی آن پرداخته میشود.
در نهایت، مزایا و معایب استفاده از تابلو برق change over به همراه راهکارهایی برای بهینهسازی عملکرد آن بررسی میشوند. با مطالعه این مقاله، خوانندگان قادر خواهند بود تا بهترین استفاده را از تابلو برق change over در شبکههای الکتریکی خود بکنند و مشکلات احتمالی را با موفقیت حل کنند
تابلو برق چیست؟
تابلو برق یک وسیله است که برای کنترل و مدیریت توزیع برق در یک ساختمان، کارخانه، نیروگاه، فضای باز و سایر مکانهایی که نیاز به توزیع برق دارند، استفاده میشود. این تابلو شامل مجموعهای از قطعات الکتریکی مانند مدارهای کنترلی، مدارهای حفاظتی، قطعات پایه و مواد مصرفی مانند کابلها، مقاومتها و مدارهای الکترونیکی است.
تابلو برق معمولاً به منظور کنترل و مدیریت مدارهای الکتریکی بزرگ، از جمله موتورها، فرمانهای الکتریکی، صندلیهای حرارتی، سیستمهای تهویه مطبوع و سیستمهای نورپردازی استفاده میشود. تابلو برق همچنین قابلیت کنترل و مدیریت توزیع برق را دارد و برای کاهش مصرف برق، افزایش بازدهی و ایمنی سیستمهای الکتریکی استفاده میشود.
تعریف سیستم چنج اور Change Over
سیستم چنج اور (Changeover) به تغییر سریع و موثر بین دو فرآیند، تجهیز یا خط تولید مختلف در یک سیستم اشاره دارد. به طور کلی، سیستم چنج اور به کار میرود تا زمان و هزینههای لازم برای تغییر بین فرآیندها یا تجهیزات را کاهش دهد و به همین دلیل مورد استفاده در بسیاری از صنایع، از جمله تولید، بستهبندی و توزیع، میباشد.
این فرآیند شامل برنامهریزی، آمادهسازی تجهیزات و ماشین آلات، تعویض قطعات و اجزا، تنظیمات و تنظیمات مجدد، و بررسی و تست دوباره سیستم میشود. در بسیاری از موارد، این کار با استفاده از یک سری فرآیند استاندارد و مستند شده، که به عنوان “فهرست کارهای سیستم چنج اور” (Changeover Checklist) شناخته میشود، انجام میشود.

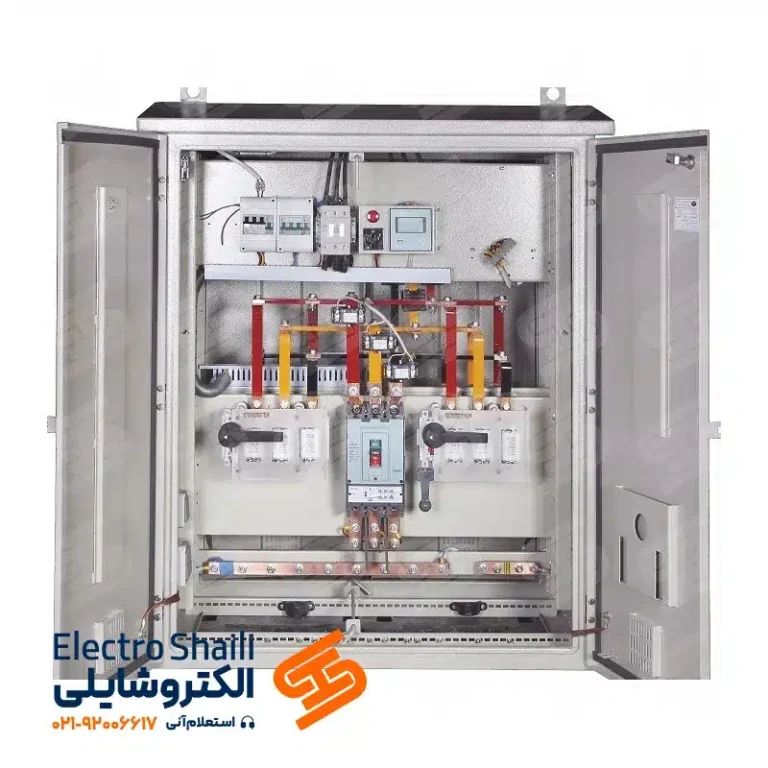

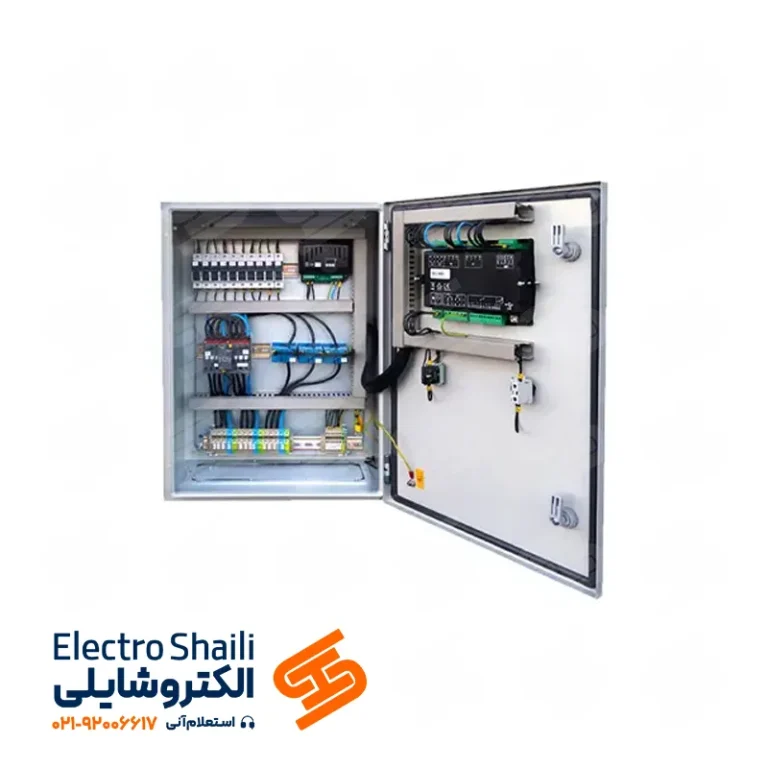

تابلو برق چنج اور
تابلو برق چنج اور (Changeover Electrical Panel) یک تجهیز الکتریکی است که در سیستمهای چنج اور برای تغییر بین دو منبع برق مختلف استفاده میشود. این تابلو برق معمولاً دارای یک سوئیچ انتقال دو موقعیته است که به کاربر امکان میدهد تا بین منبع برق اصلی و منبع برق پشتیبان (که معمولاً یک ژنراتور برق است) تغییر کند.
تابلو برق چنج اور در بسیاری از صنایع مانند تولید، بستهبندی، توزیع و غیره مورد استفاده قرار میگیرد. در صورتی که برق اصلی قطع شود یا با مشکل مواجه شود، تابلو برق چنج اور به طور خودکار منبع برق پشتیبان را در نظر میگیرد و به طور موثری تولید را ادامه میدهد. این تجهیز الکتریکی به عنوان یک عنصر حیاتی در تجهیزات صنعتی شناخته میشود و به دلیل اهمیت آن، باید بر اساس استانداردهای ایمنی و الکتریکی معتبر طراحی و ساخته شود.
وظیفه تابلو برق چنج اور
وظیفه تابلو برق چنج اور (Changeover Electrical Panel) به انتقال منبع برق از منبع اولیه به منبع دومیه در صورت نیاز و برعکس میباشد. به طور کلی، این تابلو برق معمولاً برای تغییر بین منبع برق اصلی و منبع برق پشتیبان (مثل ژنراتور برق) مورد استفاده قرار میگیرد.
هنگامی که منبع برق اصلی دچار مشکل میشود، تابلو برق چنج اور به طور خودکار منبع برق پشتیبان را به عنوان منبع اصلی در نظر میگیرد تا به برقراری توان الکتریکی و ادامه فعالیتهای صنعتی کمک کند. همچنین در صورتی که منبع برق پشتیبان به دلیل خرابی یا مشکل دیگر قطع شود، تابلو برق کلید چنج اور به منبع برق اصلی بازمیگردد و فرآیند تولید را به نحو موثری ادامه میدهد.
در کل، وظیفه تابلو برق چنج اور اطمینان حاصل کردن از پایداری و استمرار توان الکتریکی در سیستم برقی صنعتی و کمک به کاهش زمان توقف و هزینههای ناشی از این توقفها است.
تابلو برق چنج اور چه جاهایی مورد استفاده قرار میگیرد؟
تابلو برق چنج اور (Changeover Electrical Panel) در بسیاری از صنایع و برنامههای کاربردی مورد استفاده قرار میگیرد. برخی از این برنامهها عبارتند از:
- صنایع تولیدی:
در این صنایع، تابلو برق چنج اور برای تأمین توان الکتریکی مورد نیاز از منابع برق مختلف استفاده میشود. به عنوان مثال، در یک کارخانه، تابلو برق چنج اور میتواند بین برق شهری و ژنراتور برق که به صورت پشتیبان در نظر گرفته شده است، تغییر کند.
- برجهای ارتباطی:
در برجهای ارتباطی، تابلو برق چنج اور به عنوان یک سیستم پشتیبانی از توان الکتریکی برای تأمین انرژی برای تجهیزات ارتباطی استفاده میشود. در صورت قطع شدن منبع اصلی برق، تابلو برق چنج اور به صورت خودکار به منبع پشتیبان تغییر میدهد.
- برجهای خنککننده:
در برجهای خنککننده نیروگاهها و دیگر تجهیزات صنعتی، تابلو برق چنج اور برای تأمین توان الکتریکی مورد نیاز برای عملکرد خنککنندهها استفاده میشود. در صورت قطعی برق، تابلو برق چنج اور به صورت خودکار به منبع برق پشتیبان تغییر میدهد.
- اتاقهای سرور:
در اتاقهای سرور، تابلو برق چنج اور به عنوان سیستم پشتیبانی از توان الکتریکی برای تأمین انرژی برای تجهیزات سرور و شبکه استفاده میشود. در صورت بروز مشکل با منبع برق اصلی، تابلو برق چنج اور به منبع برق پشتیبان تغییر میدهد و برق لازم برای ادامه کار تجهیزات سرور و شبکه را فراهم میکند.
- خانهها و ساختمانهای مسکونی:
در ساختمانهای مسکونی، تابلو برق چنج اور به عنوان سیستم توزیع برق برای مناطق مختلف ساختمان استفاده میشود. به عنوان مثال، در صورتی که منبع برق شهری در دسترس نباشد، تابلو برق چنج اور به منبع پشتیبان مانند ژنراتور برق تغییر میدهد.
- بیمارستانها و مراکز بهداشتی:
در بیمارستانها و مراکز بهداشتی، تابلو برق چنج اور برای تأمین توان الکتریکی مورد نیاز برای تجهیزات پزشکی و مراکز مراقبت از بیماران استفاده میشود. در صورت بروز مشکل با منبع برق اصلی، تابلو برق چنج اور به صورت خودکار به منبع برق پشتیبان تغییر میدهد و از بروز هرگونه اختلال در تأمین انرژی الکتریکی جلوگیری میکند.
- فضای باز:
تابلو برق چنج اور در فضای باز مانند تلهکابینها، کابینهای تابلو برق و محیطهای پرخطر مانند معادن و برجهای بادی استفاده میشود. در این برنامهها، تابلو برق چنج اور به منظور تأمین توان الکتریکی مورد نیاز به منبع برق پشتیبان تغییر میدهد.
تجهیزات مورد استفاده در تابلو برق چنج اور
تابلو برق چنج اور (Changover Panel) یک تجهیز الکتریکی است که برای تغییر منبع تامین برق برای یک بار مصرفی استفاده می شود. در اینجا تجهیزات مورد استفاده در تابلو برق چنج اور عبارتند از:
- مدار قطع و وصل (Circuit Breaker): برای جلوگیری از اتصال یا قطع بار از منابع تغذیه، مدار قطع و وصل در تابلوی چنج اور استفاده می شود.
- کنتاکتور (Contactor): برای کنترل جریان بار در تابلوی چنج اور استفاده می شود.
- رله حفاظتی (Protective Relay): برای حفاظت از تجهیزات الکتریکی در صورت بروز خطاهای الکتریکی استفاده می شود.
- ولتاژ متر (Voltmeter) و آمپرمتر (Ammeter): برای نمایش ولتاژ و جریان مصرفی بار استفاده می شود.
- ترمینال (Terminal Block): برای اتصال کابل های الکتریکی به تجهیزات در تابلوی چنج اور استفاده می شود.
- سوئیچ (Switch): برای کنترل جریان بار و تغییر منبع تغذیه در تابلوی چنج اور استفاده می شود.
- منبع تغذیه (Power Supply): منبع تغذیه در تابلوی چنج اور برای تغذیه تجهیزات الکتریکی استفاده می شود.
در ادامه به معرفی انواع کلید چنج اور ( سوئیچ چنج اور ) خواهیم پرداخت.
کلید چنج اور سکومک
کلید چنج اور (Changeover Switch) یک تجهیز الکتریکی است که برای تغییر منبع تامین برق بین دو منبع تغذیه استفاده می شود. کلید چنج اور سکومک (Socomac Changeover Switch) یکی از برندهای معتبر تولید کننده کلید چنج اور است.
کلید چنج اور سکومک در سایزهای مختلف و برای کاربردهای مختلف مانند صنعت، ساختمان های تجاری و مسکونی، برق اضطراری و غیره تولید می شود. این کلیدها در سه نوع فشاری، برگشتی و جابجایی تولید می شوند.
کلید چنج اور سکومک از جنس فلزی با قابلیت نصب آسان و عملکرد بالا است. همچنین این کلید دارای ویژگی هایی مانند محافظت در برابر برقگرفتگی و بالاترین سطح ایمنی است. با استفاده از این کلیدها می توان در هنگام قطعی برق یا خرابی یکی از منابع تغذیه، به سرعت و به صورت ایمن منبع تامین برق را تغییر داد.
کلید چنج اور چینت
کلید چنج اور چینت (Chint Changeover Switch) یکی دیگر از برندهای معتبر تولید کننده کلید چنج اور است. شرکت چینت (Chint) یک شرکت چینی است که در زمینه تولید تجهیزات الکتریکی فعالیت دارد و در بیش از 100 کشور دنیا فروش دارد.
کلید چنج اور چینت در سایزهای مختلف و برای کاربردهای مختلفی مانند برق اضطراری، صنعت، ساختمان های تجاری و مسکونی و غیره تولید می شود. این کلیدها از جنس فلزی با قابلیت نصب آسان و عملکرد بالا است.
کلید چنج اور چینت دارای ویژگی هایی مانند محافظت در برابر برقگرفتگی، مقاومت در برابر شوک الکتریکی و بالاترین سطح ایمنی است. با استفاده از این کلیدها می توان در هنگام قطعی برق یا خرابی یکی از منابع تغذیه، به سرعت و به صورت ایمن منبع تامین برق را تغییر داد.
لازم به ذکر است که محصولات چینت در بسیاری از کشورها به دلیل کیفیت بالا و قیمت مناسب مورد استفاده قرار میگیرند. از جمله این تجهیزات میتوان به کنتاکتور چینت و کلید هوایی چینت اشاره کرد.
کلید چنج اور تلرگان
تلرگان (Telergon) یک شرکت تولید کننده اتصالات الکتریکی در اسپانیا است. کلید چنج اور (Changeover switch) یک نوع سوئیچ الکتریکی است که از یک حالت به حالت دیگر تغییر می کند. کلید چنج اورها معمولاً برای تغییر منبع برق در یک سیستم استفاده می شوند، به عنوان مثال برای تغییر بین برق شهری و باتری در صورتی که برق شهری موجود نباشد.
تلرگان (Telergon) یکی از تولیدکنندگان برتر کلید چنج اور در جهان است و محصولات آن در صنایعی مانند صنایع نفت، گاز، برق، راه آهن، سفید کاری و خودروسازی استفاده می شود. کلید چنج اورهای تلرگان با مشخصات و اندازه های مختلفی در دسترس هستند و برای استفاده در سیستم های مختلف مورد استفاده قرار می گیرند.
- تعریف تابلو برق چنج اور
- کاربرد تابلو برق چنج اور
- مزایای استفاده از تابلو برق چنج اور
اجزای اصلی تابلو برق چنج اور
تابلو برق چنج اور یکی از تجهیزات ضروری برای مدیریت و تغییر منبع تغذیه در سیستمهای الکتریکی است. این تابلو شامل اجزای مختلفی است که هر یک نقش مهمی در عملکرد صحیح و ایمن آن دارند. در ادامه، اجزای اصلی این تابلو و نقش آنها به تفصیل توضیح داده شده است:
کلید چنج اور (Changeover Switch)
کلید چنج اور، مهمترین بخش این تابلو است که وظیفه تغییر منبع برق بین دو یا چند منبع مختلف، مانند برق شهری و ژنراتور، را بر عهده دارد. این کلید میتواند به صورت دستی یا خودکار عمل کند و تضمین میکند که انتقال برق بدون ایجاد وقفه یا آسیب به تجهیزات انجام شود.
کنتاکتور (Contactor)
کنتاکتورها قطعات الکترومکانیکی هستند که برای سوئیچینگ بین منابع مختلف برق استفاده میشوند. این قطعات به خصوص در تابلوهای چنج اور اتوماتیک، وظیفه قطع و وصل جریان را به صورت خودکار انجام میدهند و به دلیل تحمل جریان بالا، برای بارهای سنگین ایدهآل هستند.
رلههای حفاظتی
رلههای حفاظتی برای محافظت از مدارها در برابر شرایط خطرناک مانند اضافه جریان، افت ولتاژ و اتصال کوتاه استفاده میشوند. این رلهها با تشخیص مشکلات احتمالی، به سرعت مدار را قطع کرده و از آسیب به تجهیزات جلوگیری میکنند.
ولتمتر و آمپرمتر
ولتمتر و آمپرمتر ابزارهایی هستند که برای نمایش ولتاژ و جریان موجود در تابلو به کار میروند. این دستگاهها به اپراتورها کمک میکنند تا وضعیت سیستم را به صورت لحظهای بررسی کرده و از عملکرد صحیح آن اطمینان حاصل کنند.
کلیدهای مینیاتوری (MCB)
کلیدهای مینیاتوری از مدارها در برابر اضافه بار و اتصال کوتاه محافظت میکنند. این کلیدها به عنوان یک لایه ایمنی اضافی، خطرات ناشی از نوسانات برق را کاهش داده و به حفظ طول عمر تجهیزات کمک میکنند.
برای مشاهده و خرید کلید مینیاتوری پارس فانال کلیک کنید.
منبع تغذیه کمکی (Auxiliary Power Supply)
در تابلوهای اتوماتیک، منبع تغذیه کمکی وظیفه تامین برق لازم برای عملکرد قسمتهای کنترلی و رلهها را دارد. این منبع تضمین میکند که تابلو حتی در شرایط قطع برق نیز به درستی عمل کند.
بدنه یا باکس تابلو
بدنه تابلو برق، از جنس فلز یا پلاستیک مقاوم ساخته میشود و از اجزای داخلی در برابر گرد و غبار، رطوبت و آسیبهای مکانیکی محافظت میکند. این باکس همچنین با کاهش خطر تماس مستقیم با قسمتهای برقدار، ایمنی کاربران را افزایش میدهد.
چراغهای سیگنال
چراغهای سیگنال برای نمایش وضعیت عملکرد تابلو به کار میروند. برای مثال، چراغهای رنگی میتوانند نشان دهند که کدام منبع برق فعال است یا خطایی در سیستم رخ داده است.
کنترلر یا PLC
در تابلوهای چنج اور اتوماتیک، کنترلر یا PLC وظیفه مدیریت انتقال خودکار بین منابع برق را بر عهده دارد. این سیستم هوشمند، با برنامهریزی دقیق، تضمین میکند که تغییر منابع بدون ایجاد وقفه انجام شود.
- کنتاکتورها
- فیوزها
- رله ها
- بی متال
- کلیدها
- سیستم کنترل
- سیستم فرمان
- تابلو برق
درک صحیح اجزای تابلو برق چنج اور و نقش هر یک از آنها به شما کمک میکند تا انتخاب درستی داشته باشید و از عملکرد بهینه سیستم الکتریکی خود مطمئن شوید. همچنین، این آگاهی میتواند در کاهش هزینههای تعمیر و نگهداری و جلوگیری از خرابیهای احتمالی موثر باشد.
اگر میخواهید تابلو برق چنج اور متناسب با نیاز خود را انتخاب کنید، حتما به نوع اجزا و کیفیت ساخت آن توجه ویژه داشته باشید.
انواع تابلو برق چنج اور
- تابلو برق چنج اور دستی
- تابلو برق چنج اور اتوماتیک
- تابلو برق چنج اور با PLC
انتخاب تابلو برق چنج اور مناسب
- توجه به نوع کاربری
- ظرفیت و توان مصرفی
- شرایط محیطی
- نوع سیستم کنترل
- استانداردهای ایمنی
نصب و راه اندازی تابلو برق چنج اور
- مراحل نصب
- نکات ایمنی
- تست و عیب یابی
نگهداری و تعمیرات تابلو برق چنج اور
- بازرسی دوره ای
- سرویس و تعویض قطعات
- رفع عیوب رایج
اصول ایمنی در تابلو برق چنج اور
- استفاده از تجهیزات مناسب
- رعایت نکات ایمنی
- آموزش پرسنل
عیب یابی تابلو برق چنج اور
- علائم و نشانه های عیوب
- روش های عیب یابی
- رفع عیوب رایج
استانداردهای تابلو برق چنج اور
- استانداردهای ملی و بین المللی
- الزامات ایمنی
- گواهینامه های معتبر
