NCK3-2P/40A

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

603,000 تومان

NCK3-2P/25A

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

482,500 تومان

NCK3-2P/20A

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

482,500 تومان

NCK3-3P/32A

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

815,000 تومان

NCH8-2P/63A 2NO

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

781,500 تومان

NCH8-2P/40A 2NO

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

781,500 تومان

NCH8-2P/20A 2NO

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

394,000 تومان

NC8-3822/Z

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

1,461,500 تومان

NC8-3222/Z

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

1,168,000 تومان

NC8-2522/Z

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

1,007,000 تومان

NC8-1822/Z

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

882,000 تومان

NC8-1222/Z

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

745,000 تومان

NC8-0922/Z

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

711,500 تومان

NXC-630

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

22,461,000 تومان

NXC-400

برند:

رنج جریان:

نامشخص

قدرت قطع:

نامشخص

ولتاژ کاری:

نامشخص

محصول کشور:

12,696,000 تومان

در حال بارگذاری محصولات بیشتر

کنتاکتور چینت CHINT

کنتاکتور چینت محصول شرکت چینت الکتریک یک قطعه الکترومکانیکی است که در سیستم‌های الکتریکی و الکترونیکی به کنترل جریان الکتریکی و قطع و وصل برق در مدارها استفاده می‌شود. این کنتاکتور دارای کنتاکت‌های الکتریکی است که بر اساس مبدل الکترومغناطیسی کار می‌کنند.

کنتاکتورهای چینت، یکی از مهمترین قطعات الکتریکی هستند که در سیستم‌های قدرت و مخابراتی مورد استفاده قرار می‌گیرند. این کنتاکتورها، به عنوان یک سوئیچ قابل برقراری و قطع شدن برق، به کنترل ادوات الکتریکی و الکترونیکی در سیستم‌های تولید، انتقال و توزیع برق کمک می‌کنند.

مزیت اصلی کنتاکتور چینت، قابلیت مقاومت در برابر فشار و بارهای بالا و همچنین ایمنی بالا در محیط‌های صنعتی است. همچنین، این کنتاکتورها قابلیت کارکرد در دماهای بالا و پایین و در محیط‌های مرطوب و گرد و غباری را دارند.

کنتاکتورهای چینت، در طیف گسترده‌ای از ولتاژها و جریان‌ها در دسترس هستند و می‌توانند به عنوان سوئیچ برای کنترل ادوات الکتریکی در سیستم‌های مختلف، از جمله سیستم‌های توزیع برق، سیستم‌های تهویه مطبوع، سیستم‌های تهویه هوای صنعتی، سیستم‌های روشنایی و سیستم‌های ایمنی مورد استفاده قرار گیرند.

یکی دیگر از ویژگی‌های مهم کنتاکتور های چینت، قابلیت اتصال به انواع مختلف کابل‌ها و سیم‌های برق است. همچنین، برخی از مدل‌های این کنتاکتورها دارای ویژگی‌هایی هستند که به آن‌ها کمک می‌کند تا به صورت اتوماتیک، در صورت بروز خطا و نقص در سیستم‌های الکتریکی، قطع شوند تا از خطرات ناشی از حوادث الکتریکی جلوگیری به عمل آید.

کنتاکتور چینت

انواع سری های کنتاکتور چینت (چانت)

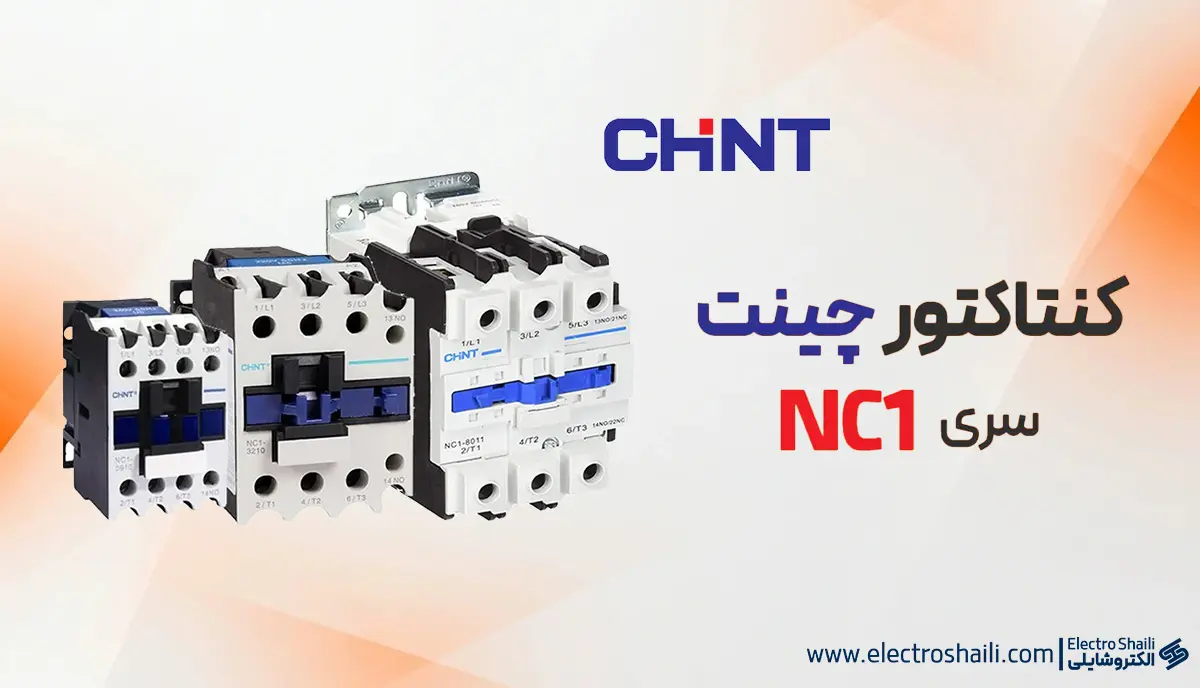

كنتاكتور چینت سري NC1

کنتکتورهای چینت، به ویژه مدل‌های NC1 و NC2، نقش مهمی در کاربردهای صنعتی سنگین ایفا می‌کنند، به خصوص در اجزای کنترل موتورهای دورفاصله. چنین چینت کنتکتورهایی با ویژگی‌هایی مانند قابلیت نصب بر ریل Din یا دارا بودن سوراخ‌ها برای نصب، چندسویگی آن‌ها را در تنظیمات مختلف برجسته می‌کند. مشتریان قابلیت انتخاب از گزینه‌های مختلف از جمله تعداد پل‌ها، ولتاژهای کویل و پیکربندی تماس بر اساس نیازهای خاص خود را دارند.

مدل NC1 برای نیازهای توان در بازه 4KW تا 45KW طراحی شده است و به تعداد گسترده‌ای از کاربردهای صنعتی پاسخ می‌دهد. برای نیازهای توان بیشتر، مدل NC2 به عنوان انتخاب ترجیحی ظاهر می‌شود و ظرفیت‌هایی از 55KW تا 335KW ارائه می‌دهد.

کنتاکتور چینت سری nc1

LED Controls به عنوان یک منبع قابل اعتماد برای کنتکتورها، مجموعه‌ای جامع مناسب برای کاربردهای خانگی و تجاری ارائه می‌دهد. این شرکت در تلاش است تا قیمت‌گذاری رقابتی ارائه دهد و هدف دارد محصولات خود را در صورت امکان زیر متوسط تجاری قرار دهد. این تعهد باعث موقعیت ویژه LED Controls به عنوان یک مقصد محبوب برای کسانی می‌شود که به دنبال کنتکتورهای با کیفیت و قیمت‌های کارآمد هستند.

  1. گواهی‌نامه‌ها:
    • CE: Conformité Européene (تطابق اروپا)
    • KEMA: گواهی از یک سازمان هلندی تست و گواهی‌نامه
    • VDE: Verband der Elektrotechnik (انجمن فناوری برق، الکترونیک و اطلاعات)
    • EK: گواهی از یک سازمان کره‌ای
    • UKrSEPRO: گواهی از اوکراین
    • EAC: Eurasian Conformity
    • RCC: گواهی از مرکز گواهی‌نامه روسیه
    • UL: گواهی از آزمایشگاه‌های آمریکا (USA)
  2. مشخصات الکتریکی:
    • AC50/60Hz: نشان‌دهنده سازگاری با جریان متناوب هر دو 50Hz و 60Hz
    • 690V: بیشینه ولتاژ مجاز
    • تا 95A: بیشینه جریان مجاز
  3. کاربرد:
    • ساخت و شکست دورهای الکتریکی از دور
    • محافظت از مدارها در برابر بار زیاد هنگام ترکیب با رله بار حرارتی
    • شروع و کنترل مکرر تماس‌گیر AC
  4. دسته استفاده:
    • AC-3: دسته استفاده برای بارهای موتور، معمولاً موتورهای معمولی جریان مستقیم AC
    • AC-4: دسته استفاده برای بارهای موتور، به خصوص برای عملیات مکرر راه‌اندازی/توقف
  5. ارتفاع:
    • ≤2000 متر: مناسب برای استفاده در ارتفاع‌های تا 2000 متر از سطح دریا
  6. دمای محیط:
    • -5℃~+40℃: دامنه دمای عملی
  7. دسته نصب:
    • Ⅲ: نشان‌دهنده دسته نصب مطابق استانداردهای IEC
  8. شرایط نصب:
    • شیب بین صفحه نصب و صفحه عمودی نباید از ±5 درجه تجاوز کند
  9. استاندارد:
    • IEC/EN 60947-4-1: مطابق با استاندارد مشخص شده برای تجهیزات کم ولتاژ و کنترل – بخش 4-1: تجهیزات برای محل‌های ساختمانی (ACS)

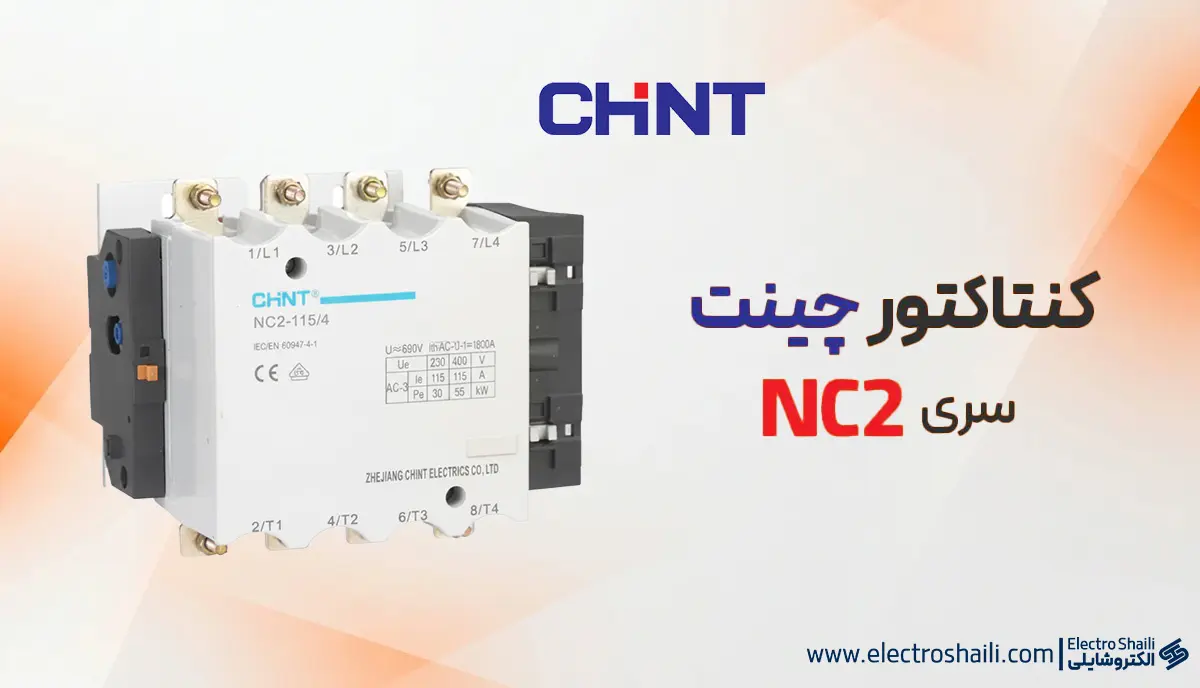

کنتاکتور چینت سری  NC2

جزئیات استفاده از کنتاکتور NC2 در کنترل از راه دور موتور با ولتاژ تا 690 ولت و 630 آمپر (AC3) در ادامه آمده است:

  1. استفاده:
    • برای کنترل از راه دور در برنامه‌های موتور استفاده می‌شود.
  2. رنج جریان:
    • رنج ولتاژ: تا 690 ولت.
    • رنج جریان: تا 630 آمپر (AC3).
  3. استانداردها:
    • با استاندارد IEC/EN 60947-4-1 مطابقت دارد.
  4. دمای محیط:
    • دمای محیط عملکرد: -5 تا 40 درجه سانتی‌گراد.
  5. ولتاژ مغناطیسی (AC):
    • ولتاژ‌های مختلف مغناطیسی موجود هستند: 110V، 127V، 220V، 230V، 380V، 400V.
  6. تماس‌های کمکی:
    • تماس‌های کمکی نصب شده در بالا.
  7. بلوک تاخیر زمان:
    • بلوک تاخیر زمان نصب شده در بالا است.
  8. رله اضافی حرارتی NR2:
    • می‌تواند با رله اضافی حرارتی NR2 جهت ایجاد یک استارتر DOL (مستقیم بر روی خط) ترکیب شود.
  9. کنتاکتور معکوس:
    • می‌تواند با یک کنتاکتور دیگر برای ایجاد یک تنظیم کنتاکتور معکوس ترکیب شود.
  10. اجزای کنتاکتور:
    • تشکیل شده از سیستم خاموش کننده قوس، سیستم تماس، چهارچوب پایه و سیستم مغناطیسی (شامل هسته آهن و مفتول).
    • سیستم تماس از نوع عمل مستقیم با تخصیص نقاط دوتایی است.
    • چهارچوب پایه پایین از آلیاژ آلومینیوم شکل‌دهی شده ساخته شده است.
    • مفتول به ساختار بسته پلاستیکی دارد و به همراه آرمچر به صورت یک واحد یکپارچه ترکیب شده است.
    • برای خدمات و نگهداری کاربران، از آن به راحتی می‌توان به صورت مستقیم خارج یا وارد کنتاکتور کرد.

کنتاکتور چینت سری NC2

این اطلاعات یک نمای کامل از مشخصات، ویژگی‌ها و کاربردهای کنتاکتور سری NC2 ارائه می‌دهد. طراحی آن برای عملکرد قوی در موارد مختلف کنترل موتورهاست و طراحی ماژولار آن امکان انعطاف پذیری در تنظیم و نگهداری را فراهم می‌کند.

  1. گواهینامه‌ها:
    • NC2-115~800 CE
    • VDE
    • UKrSEPRO
    • EAC
    • RCC
    • UL
  1. کاربرد:
    • ساخت و حذف دورهای الکتریکی از راه دور
    • حفاظت از دوره‌ها در برابر بارزنی هنگام اتصال با رله بارزنی گرمایی
  2. دمای محیط:
    • محدوده عملکرد: -5℃ تا +40℃
  3. ارتفاع:
    • حداکثر ارتفاع: ≤2000 متر
  4. دسته نصب:
    • دسته Ⅲ
  5. شرایط نصب:
    • انحراف بین صفحه نصب و صفحه عمودی نباید از ±5° فراتر برود
  6. استاندارد:
    • IEC/EN 60947-4-1

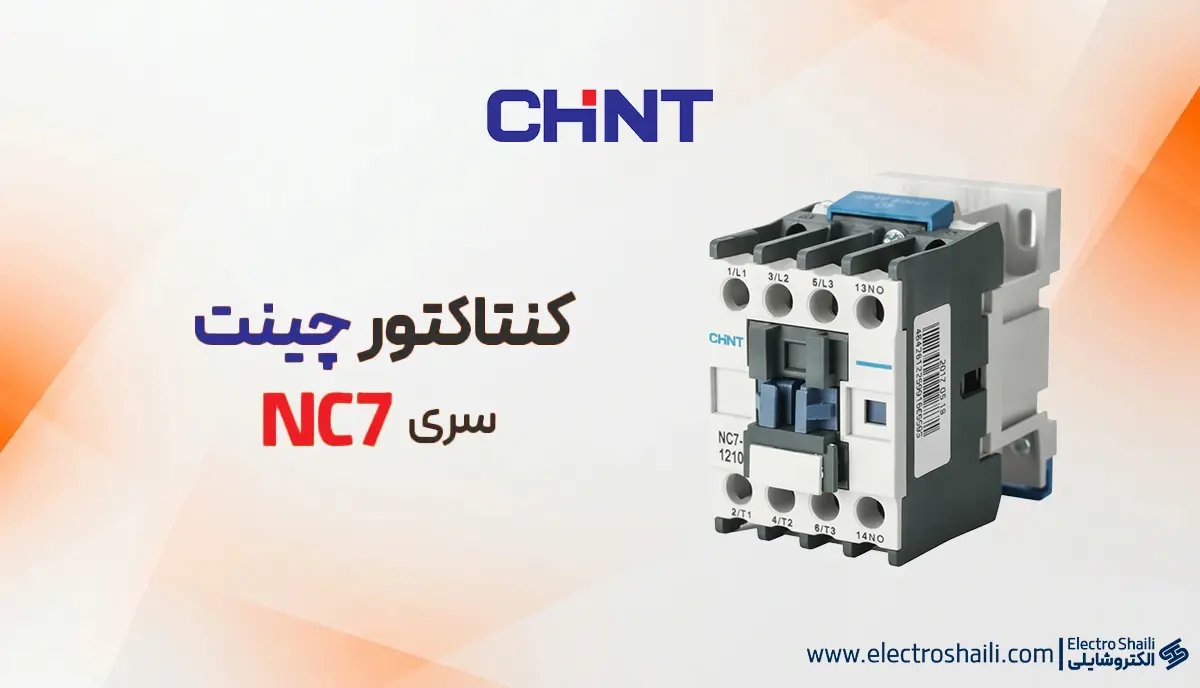

کنتاکتور چینت سری NC7

کنتاکتورهای جریان متناوب سری NC7 برای استفاده در مدارهای با جریان متناوب با فرکانس 50 هرتز یا 60 هرتز طراحی شده است. در زیر جزئیات کلیدی و کاربردها آمده است:

AC-3/400V: این نشان‌دهنده این است که کنتاکتور برای استفاده در مدارهای با ولتاژ عملیاتی تا 400 ولت در دسته AC-3 مناسب است. AC-3 دسته‌ای استفاده است که به طور خاص به سوئیچ کردن موتورها تحت شرایط عادی عملیاتی مرتبط است. رتبه و جریان نامی:

ولتاژ عملیاتی نامی: تا 690 ولت. جریان عملیاتی نامی: تا 620 آمپر (تحت دسته استفاده AC-3/400V).

کاربردها:

این کنتاکتور به طور اصلی برای بستن و قطع دورها به صورت از راه دور استفاده می‌شود. می‌تواند با رله حمله حرارتی مناسب ترکیب شود تا یک استارتر الکترومغناطیسی را تشکیل دهد. این ترکیب به حفاظت از مدارها در برابر بارهای اضافی در طول عملیات کمک می‌کند. مناسب برای استارت و کنترل موتورهای جریان متناوب به صورت مکرر.

کنتاکتور چینت سری NC7

استاندارد:

کنتاکتور با استاندارد IEC60947-4-1 مطابقت دارد. این استاندارد جزو سری IEC 60947 است که استانداردهای بین‌المللی برای تجهیزات کنترل و سوئیچ گیری ولتاژ پایین را ارائه می‌دهد. به طور خلاصه، کنتاکتور AC سری NC7 برای مدیریت سوئیچینگ مدارهای AC طراحی شده است، به خصوص در زمینه راه‌اندازی و کنترل موتورهای AC. این کنتاکتور با استاندارد IEC60947-4-1 هماهنگی با استانداردهای بین‌المللی را تضمین می‌کند. به علاوه، قابلیت ترکیب با رله حمله حرارتی آن را برای حفاظت از مدارها در برابر بارهای اضافی مناسب می‌سازد.

  1. دمای هوای محیط:
    • دامنه عملکرد: -5℃ تا +40℃
    • مقدار میانگین در 24 ساعت نباید بیشتر از +35℃ باشد
  2. شرایط جوی:
    • دمای حداکثر: +40℃
    • رطوبت نسبی در این دما: بیشتر از 50٪ نباشد
    • رطوبت نسبی بیشتر در دماهای پایین (برای مثال، تا 90٪ در 20℃) مجاز است
    • برای جلوگیری از تشکیل شبنم ناشی از تغییر دما، اقدامات ویژه لازم است
  3. ارتفاع:
    • ارتفاع عملکردی نباید بیشتر از 2000 متر باشد
  4. درجه آلودگی:
    • درجه آلودگی: 3
  5. طبقه‌بندی نصب:
    • طبقه‌بندی نصب: Ⅲ
  6. شرایط نصب:
    • سطح نصب نباید بیشتر از ±5 درجه نسبت به عمودی باشد.
  7. لرزش تأثیر:
    • محصول باید در مکانی نصب شود که از لرزش، ضربه، و ارتعاش قابل توجه محروم باشد.

این مشخصات یک مجموعه از شرایط محیطی و عملیاتی را ارائه می‌دهد که زیر مجموعه محصول یا سیستم طراحی شده است تا به بهترین نحو عمل کند. این اطلاعات برای کاربران، نصابان، و نگهدارندگان اهمیت دارد تا اطمینان حاصل شود که محصول به عنوان نخستین بار کار می‌کند و عملکرد و قابلیت اعتماد آن در طول زمان حفظ می‌شود.

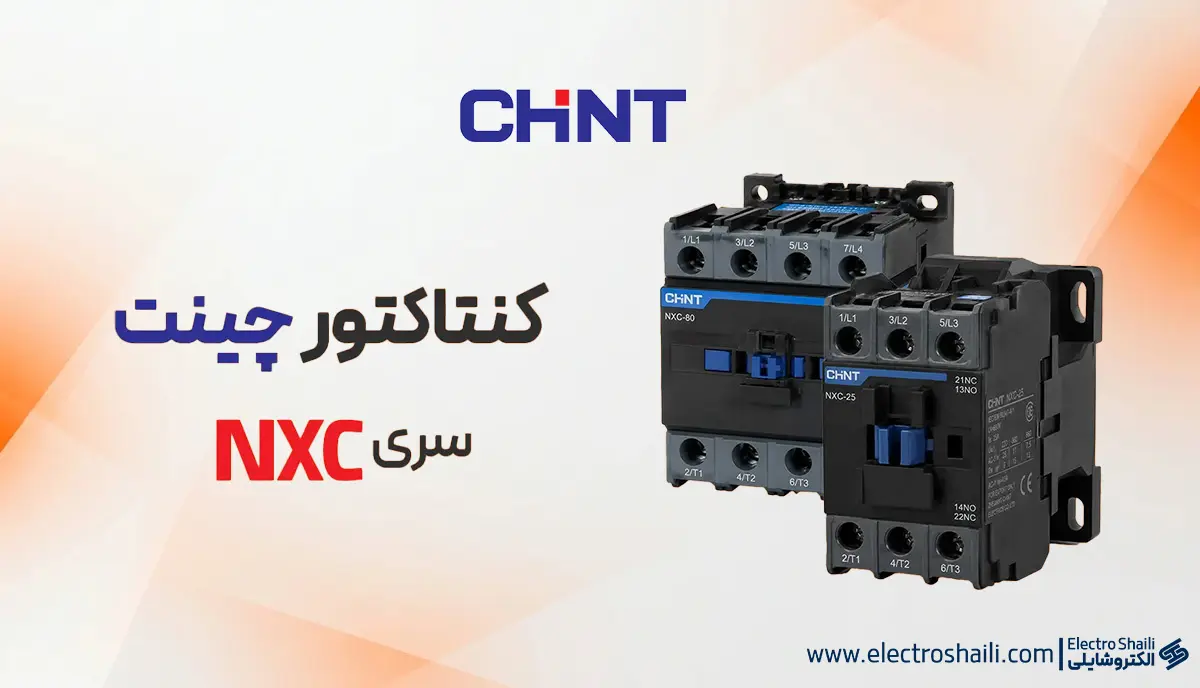

کنتاکتور چینت سری NXC

این کنتاکتورها به طور اصلی برای شروع و کنترل مکرر موتورهای جریان متناوب مورد استفاده قرار می‌گیرند. آنها برای کاربردهایی که نیاز به سوئیچ کردن مدار در فواصل طولانی است و یا با رله حداکثر بار حرارتی مناسب ترکیب شده، به عنوان یک استارتر الکترومغناطیسی نیز قابل استفاده هستند.

مشخصات و ویژگی‌های کلیدی مدل‌های NXC عبارتند از:

  1. تطابق با استانداردها:
    • GB/T 14048.1/IEC 60947-1
    • GB 14048.4/IEC 60947-4-1
    • GB 14048.5/IEC 60947-5-1
    • GB 21518
  2. جریان عملیاتی تعیین‌شده (Ie): 6 آمپر تا 630 آمپر
  3. ولتاژ عملکرد تعیین‌شده (Ue): 220 ولت تا 690 ولت
  4. ولتاژ عایقی تعیین‌شده:
    • 690 ولت (برای مدل‌های NXC-06(M) تا 100)
    • 1000 ولت (برای مدل‌های NXC-120 تا 630)
  5. تعداد پلها:
    • 3 پل و 4 پل (تنها برای مدل‌های NXC-06M تا 12M)
  6. حالت کنترل کویل:
    • AC (برای مدل‌های NXC-06(M) تا 225)
    • DC (برای مدل‌های NXC-06M تا 12M)
    • AC/DC (برای مدل‌های NXC-265 تا 630)
  7. روش نصب:
    • NXC-06M تا 100: نصب ریلی و پیچی
    • NXC-120 تا 630: نصب پیچی

کنتاکتور چینت سری NXC

این کنتاکتورها چندمنظوره هستند و می‌توانند در انواع کاربردهای صنعتی که کنترل قابل اعتماد و از راه دور موتورهای جریان متناوب ضروری است، به کار روند. پایبندی به استانداردهای بین‌المللی اطمینان از قابلیت اعتماد و ایمنی آنها را فراهم می‌کند. دامنه‌ی جریان و ولتاژ عملیاتی تعیین‌شده، آنها را برای اندازه‌ها و نیازهای توان موتورهای مختلف مناسب می‌سازد. علاوه بر این، انعطاف در حالت‌های کنترل کویل اجازه هماهنگی با سیستم‌های کنترل مختلف را فراهم می‌کند.

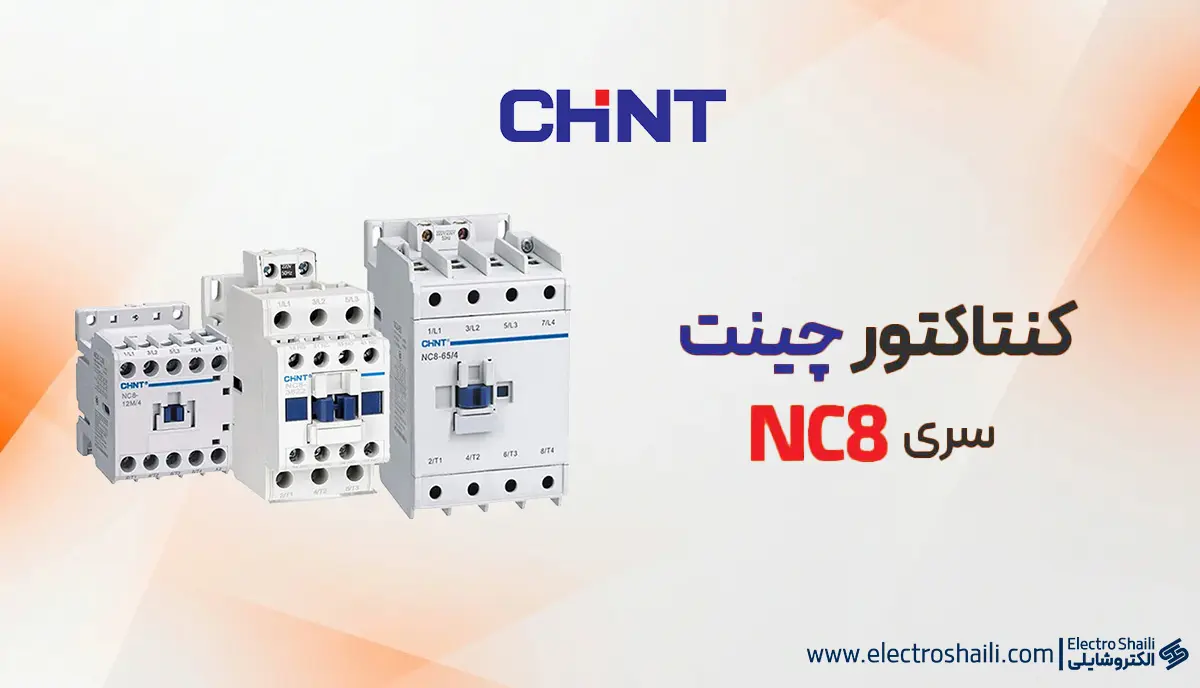

کنتتاکتور چینت سری NC8

سری کنتاکتور AC NC8 برای استفاده در مدارهای با فرکانس جریان AC 50 هرتز یا 60 هرتز طراحی شده است. این کنتاکتور قابلیت کنترل ولتاژ عملیاتی تا 690 ولت و جریان عملیاتی تا 500 آمپر را دارد. این کنتاکتور اصلی‌ترین استفاده‌های خود را برای ایجاد و قطع اتصالات در فاصله دور دارد.

به علاوه، این کنتاکتور می‌تواند همراه با رله حدازبار حرارتی برای ایجاد یک استارتر الکترومغناطیسی مورد استفاده قرار گیرد. این ترکیب هدف اصلی خود را انجام داده و نه تنها مدار را کنترل می‌کند بلکه نیز محافظت در برابر حملات بیش از حد ارائه می‌دهد. رله حدازبار حرارتی با نظارت بر جریان عبوری از مدار عمل می‌کند و اگر جریان اضافه‌ای تشخیص دهد، کنتاکتور را خاموش می‌کند و در نتیجه از آسیب به تجهیزات جلوگیری می‌شود و ایمنی سیستم الکتریکی را تضمین می‌کند.

کنتاکتور چینت سری NC8

به طور خلاصه، کنتاکتور AC سری NC8 یک اجزای چند منظوره است که برای انواع مختلفی از کاربردها مناسب است و قابلیت کنترل از راه دور و محافظت در برابر حملات بیش از حد را هنگام استفاده با رله حدازبار حرارتی ارائه می‌دهد. این یک عنصر کلیدی در سیستم‌های الکتریکی است که کنترل مدار و حفاظت کارآمد از آنها اساسی است.

  1. کاربرد:
    • کنتاکتور کوچک AC: 6 تا 12 آمپر
    • کنتاکتور AC: 9 تا 500 آمپر
  2. تعداد پل ها:
    • 3، 4
  3. ولتاژ نامی:
    • 690 ولت
  4. ولتاژ کنترل DC:
    • 12، 24، 48، 110، 125، 220، 250 ولت DC
  5. ولتاژ کنترل AC:
    • 24، 36، 48، 110، 127، 220، 230، 240، 380، 400، 415 ولت AC
  6. فرکانس ولتاژ کنترل:
    • 50، 60، 50/60 هرتز
  7. جریان نامی:
    • 6، 9، 12، 18، 25، 32، 38، 40، 50، 65، 80، 100، 115، 150، 170، 205، 265، 300، 400، 500 آمپر
  8. لوازم جانبی:
    • F4 – بلوک مخاطبه‌های کمکی – جلو
    • F5 – واحد تاخیر هوا
    • NR2 – رله حرارتی حمله اضافی
  9. استاندارد:
    • IEC/EN 60947-4-1

این کنتاکتور چندکاره اند  و از یک دامنه وسیعی از ولتاژها و جریان‌ها پشتیبانی می‌کند. لوازم جانبی امکانات اضافی ارائه می‌دهند، مانند کنتاکت های کمکی، واحد تاخیر هوا، و حفاظت از بار حرارتی. پیروی از استاندارد IEC/EN 60947-4-1 نشان از این دارد که این دستگاه با استانداردهای بین‌المللی الکتریکی هماهنگ است.

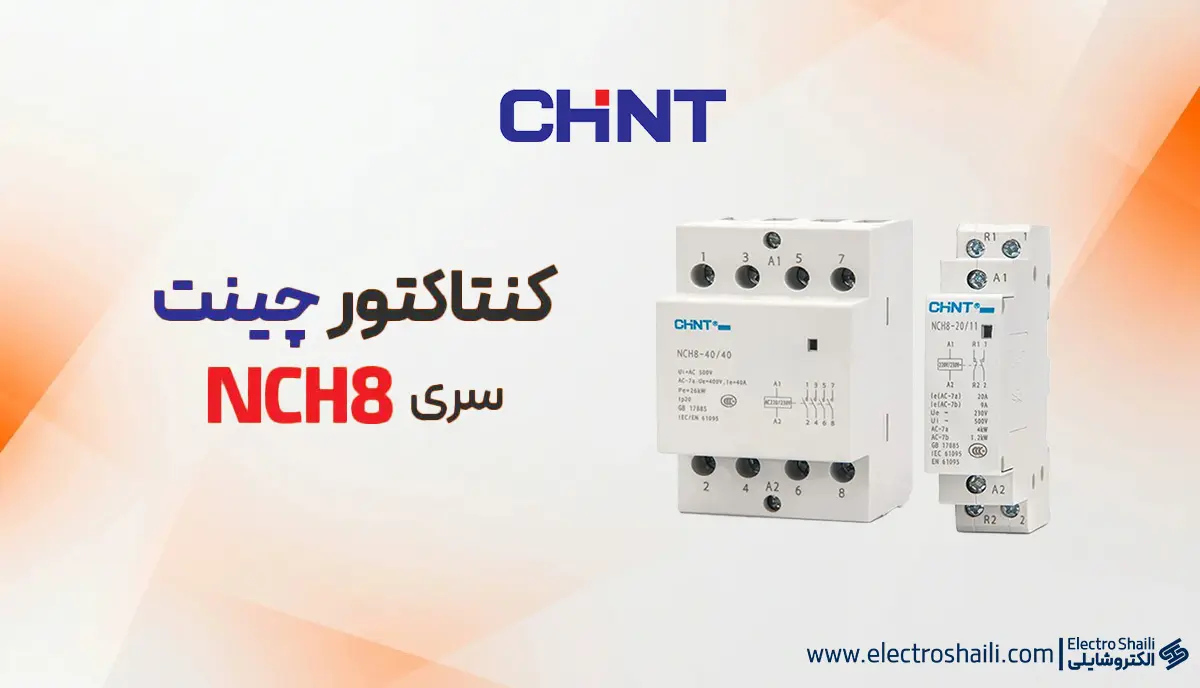

کنتاکتور بی صدا چینت سری NCH8

کانتاکتور AC مدولار NCH8 یک دستگاه الکتریکی برای کاربردهای مختلف طراحی شده است. در زیر جزئیاتی در مورد مشخصات عمومی و ویژگی‌های آن آورده شده است:

1. ویژگی های عمومی:

1.1 رنج های الکتریکی:

  • در اندازه‌های تا 20A، 25A، 40A و 63A موجود است.
  • برای عملکرد در ولتاژهای 230V و 400V ارتقاء یافته است.
  • مناسب برای سیستم‌های برق AC50/60Hz.

کنتاکتور بی صدا چینت سری NCH8

1.2 دسته استفاده:

  • برای دسته‌های استفاده AC-1، AC-7a و AC-7b طراحی شده است.
  • این نشان دهنده سازگاری با یک مجموعه از کاربردها، از جمله بارهای مقاومتی و القائی می‌باشد.

1.3 استاندارد:

  • با استاندارد IEC/EN 61095 مطابقت دارد، اطمینان از کیفیت و ایمنی در کاربردهای الکتریکی.

2. ویژگی‌ها:

2.1 طراحی فشرده و مدولار:

  • طراحی کوچک برای استفاده کارآمد از فضا.
  • طراحی مدولار به انعطاف‌پذیری در پیکربندی و نصب کمک می‌کند.

2.2 مواد عایق با کیفیت بالا:

  • از مواد عایق با عملکرد عالی استفاده می‌شود.
  • امنیت عملیاتی را با اطمینان از قابلیت عایق مورد استفاده بهبود می‌بخشد.

2.3 عملکرد بدون صدا:

  • به صورت بی‌صدا عمل می‌کند و محیط بدون صدا را فراهم می‌کند.

این ویژگی‌ها به طور جمعی، کانتاکتور AC مدولار NCH8 را به یک مؤلفه قابل اعتماد و چندمنظوره برای سیستم‌های الکتریکی تبدیل کرده است. تاکید بر ماده عایق و طراحی فشرده به افزایش همزمان ایمنی و کاربردی برای کاربردهای مختلف کمک کرده است. درج نمودار دستورالعمل نصب نیز نصب راحت برای کاربر فراهم می‌کند.

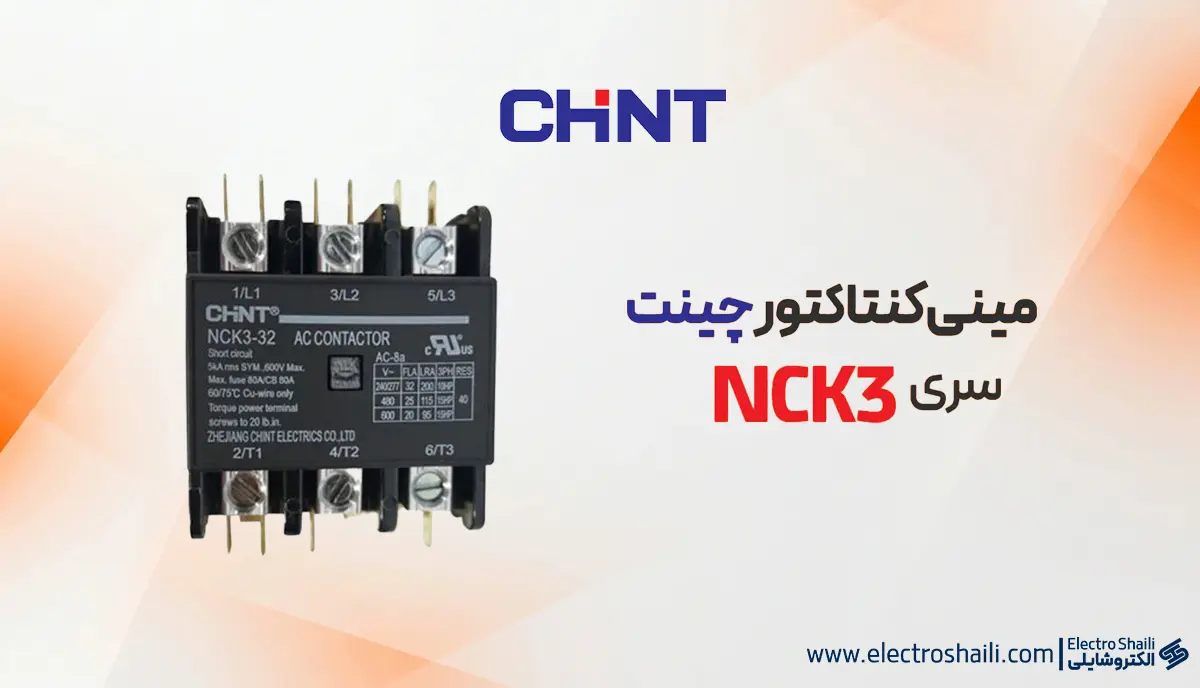

مینی کنتاکتور های چینت مدل NCK3

به نظر می‌رسد که شما اطلاعاتی در مورد یک قطعه الکتریکی، به خصوص یک کنتاکتور با هدف مشخص دارید (NCK3). اجازه دهید اطلاعات را تشریح کنم:

  1. گواهی‌نامه‌ها:
    • UL (آزمایشگاه‌های آتش‌نشانی): این نشان‌دهنده‌ی آن است که محصول توسط UL آزمایش شده و تایید شده است، یک سازمان ایمنی که استانداردها را برای دستگاه‌های الکتریکی تعیین می‌کند.

مینی کنتاکتور چینت سری NCK3

  1. کاربرد:
    • HVACR (گرمایش، تهویه، تهویه مطبوع و یخچال): این کنتاکتور برای استفاده در سیستم‌های HVACR طراحی شده است که در محیط‌های مسکونی، تجاری و صنعتی رایج هستند.
  2. دسته‌بندی استفاده:
    • AC-1: این دسته معمولاً به بارهای غیر الکترومغناطیسی یا الکترومغناطیسی کم می‌پردازد، مانند بارهای مقاومی.
    • AC-8a: این دسته معمولاً مربوط به بارهای موتور با ظرفیت شکنندگی بالا است.
  3. ولتاژ عایق مقرر:
    • 630 ولت: این حداکثر ولتاژ است که عایق کنتاکتور برای عملکرد ایمن طراحی شده است.
  4. استاندارد:
    • UL508: کنتاکتور با استاندارد UL508 سازگار است که شامل تجهیزات کنترل صنعتی می‌شود.

به طور خلاصه، کنتاکتور با هدف مشخص NCK3 برای کاربردهای HVACR طراحی شده است، می‌تواند با انواع مختلف بارها (AC-1 و AC-8a) سازگار باشد، و دارای ولتاژ عایق مقرر 630 ولت است و با استاندارد UL508 گواهی‌نامه‌ای دریافت کرده است.

بیشتر بخوانید : كنتاكتورهاي خازني سري 19CJ

جهت مطالعه کامل مشخصات بی متال چینت و انواع آن کلیک کنید

کنتاکتور چیست؟

کنتاکتورها تجهیزاتی هستند که در سیستم‌های برقی برای کنترل و سوئیچینگ بارهای بزرگ و قدرتمند مورد استفاده قرار می‌گیرند. آنها به عنوان یک نوع سوئیچ الکترومکانیکی عمل می‌کنند و برای کنترل جریان الکتریکی در مدارهای قدرت استفاده می‌شوند.

کنتاکتورها شامل چندین اجزا اصلی هستند که عبارتند از:

  1. قسمت کنتاکت: قسمت کنتاکت شامل سیم‌های فلزی است که در هنگام فعال سازی کنتاکتور به هم متصل می‌شوند و اتصال الکتریکی را برقرار می‌کنند. این کنتاکت‌ها عموماً از جنس مس یا آلیاژهای فلزی با روکشی از نقره یا تنگستن ساخته می‌شوند تا مقاومت بالا در برابر سایش و خوردگی داشته باشند.
  2. قسمت سلنوئید (Coil): قسمت سلنوئید کنتاکتور شامل یک المنت الکترومغناطیسی است که به وسیله جریان الکتریکی فعال می‌شود. این سلنوئید، با ایجاد یک میدان مغناطیسی قادر به جذب یا پرتاب یک قطعه متحرک (آرمچر) است که باعث باز یا بسته شدن کنتاکت‌ها می‌شود.
  3. قسمت متحرک (آرمچر): قسمت متحرک کنتاکتور شامل یک قطعه ساکن و یک قطعه متحرک است که با تأثیر سلنوئید به بالا یا پایین حرکت می‌کند. این حرکت باعث اتصال یا قطع جریان الکتریکی در کنتاکت‌ها می‌شود.
  1. قسمت کنترلی و اتصالات: کنتاکتورها دارای قسمت کنترلی هستند که شامل سوئیچ‌ها، رله‌ها، و رله‌های حفاظتی است. این قسمت‌ها مسئول کنترل و محافظت از عملکرد کنتاکتور هستند. همچنین، کنتاکتورها دارای اتصالاتی مانند پایه‌ها و پیچ‌های برقی هستند که برای اتصال کنتاکتور به سایر اجزا و مدارهای برقی استفاده می‌شوند.
  2. قسمت حفاظتی: برخی از کنتاکتورها دارای قسمت حفاظتی هستند که شامل رله‌های حفاظتی می‌شوند. این رله‌ها برای تشخیص و جلوگیری از جریان‌های بیش از حد، ولتاژهای نامناسب و شرایط غیرعادی دیگر در مدارهای برقی استفاده می‌شوند. آنها به منظور حفاظت از تجهیزات و جلوگیری از خطرات ناشی از عملکرد نادرست استفاده می‌شوند.
  3. قسمت محیطی: کنتاکتورها معمولاً دارای قسمت محیطی هستند که شامل بدنه و درپوش کنتاکتور است. این قسمت‌ها برای محافظت از اجزای داخلی کنتاکتور در برابر آلودگی، ضربه، گرد و غبار و شرایط محیطی دیگر استفاده می‌شوند.

کنتاکتورها به دلیل ویژگی‌های خود، از جمله قابلیت تحمل جریان و ولتاژ بالا، عمر طولانی، قابلیت کنترل بارهای قدرتمند و قابلیت استفاده در برنامه‌های صنعتی و ساختمانی، در بسیاری از صنایع و برنامه‌های مختلف مانند خودروسازی، صنایع برق و… کاربرد های گوناگونی دارند.

ویژگی های کنتاکتور چینت

ویژگی‌های کنتاکتورهای چینت عبارتند از:

  • ویژگی‌های ساختاری: کنتاکتورهای چینت عموماً از جنس فلزی ساخته شده‌اند و دارای پوشش مقاوم در برابر ضربه و خط و خش هستند. همچنین، برخی از مدل‌های این کنتاکتورها دارای پوشش ضد آب و گرد و غبار هستند.
  • ویژگی‌های الکتریکی: کنتاکتورهای چینت الکتریک، با توجه به نوع کاربری و ولتاژ و جریان مورد نیاز، در مدل‌های مختلفی تولید می‌شوند. این کنتاکتورها دارای توانایی کنترل جریان‌های بالا هستند و به طور کلی در محدوده ولتاژهای 220 تا 690 ولت و جریان‌های 9 تا 800 آمپر قابل استفاده هستند.
  • ویژگی‌های عملکردی: کنتاکتورهای چینت، دارای ویژگی‌هایی هستند که به آن‌ها کمک می‌کند در عملکرد بهینه و ایمنی بالا عمل کنند. این ویژگی‌ها شامل مواردی مانند وجود قطبی های مجزا برای ورودی و خروجی، امکان تعویض بدون نیاز به باز کردن مدار، دارا بودن کنتاکت های جداگانه برای کنترل مستقیم، وجود محافظ برای جریان اضافی، کاهش نویز صوتی و ویبره‌ای و …

در کل، کنتاکتورهای چینت، به دلیل ویژگی‌های فنی و عملکردی بالا و همچنین امکانات ایمنی و محافظتی که دارند، در سیستم‌های تولید، انتقال و توزیع برق و در سایر صنایع مورد استفاده قرار می‌گیرند.

ساختار کنتاکتورهای چینت

کنتاکتورهای چینت، از سه بخش اصلی تشکیل شده‌اند:

  1. قسمت اصلی کنتاکتور: این قسمت شامل کنتاکت‌های اصلی، سیم‌های مربوط به کنتاکت‌ها، موتورهای الکتریکی و سایر اجزای مرتبط با کنتاکتور است.
  2. قسمت مغناطیسی کنتاکتور: این قسمت شامل سیم‌های مربوط به سلنوئید، سلنوئید و اجزای مرتبط با قسمت مغناطیسی کنتاکتور می‌باشد.
  3. قسمت تحکم کنتاکتور: این قسمت شامل اجزای مربوط به تحکم بر روی کنتاکتور مانند کنترل‌های توان، دیودها، ترمینال‌ها و سایر اجزای مرتبط است.

در کنتاکتورهای چینت، از مواد با کیفیت و متناسب با استانداردهای جهانی در ساختار و تولید استفاده می‌شود. همچنین، این کنتاکتورها دارای طراحی ویژه‌ای هستند که در بهبود عملکرد و کاهش احتمال خطاهای احتمالی، مؤثر هستند.

نحوه‌ی عملکرد کنتاکتورهای چینت

کنتاکتورهای چینت به عنوان یک قطعه الکترونیکی، در سیستم‌های کنترل و مدیریت بارهای الکتریکی به کار می‌روند. در واقع، کنتاکتورها به منظور کنترل ترکیبی بارهای الکتریکی بزرگ و قدرتمند مورد استفاده قرار می‌گیرند. عملکرد کنتاکتورها به این صورت است که با فشار دادن دکمه‌ی قدرت، پیش‌ترقی قدرت وارد کنتاکتور می‌شود و در نهایت، کنتاکتور باز و بسته می‌شود. در این حین، دیاگرام داخلی کنتاکتور به گونه‌ای طراحی شده که بتواند از تعادل در ولتاژ، ترمز کردن بارهای الکتریکی و کنترل حرارت کنتاکتور جلوگیری کند. به همین دلیل، کنتاکتورهای چینت به عنوان یک راه‌حل قابل اعتماد در سیستم‌های صنعتی و ساختمانی مورد استفاده قرار می‌گیرند.

مزایا و معایب کنتاکتورهای چینت

مزایای کنتاکتورهای چینت عبارتند از:

  1. قیمت مناسب: کنتاکتورهای چینت با توجه به کیفیت مناسبی که ارائه می‌دهند، قیمت مناسبی نسبت به برندهای دیگر دارند.
  2. عمر طولانی: با توجه به کیفیت ساخت بالا و استفاده از قطعات با کیفیت، کنتاکتورهای چینت عمر طولانی و عملکرد پایداری دارند.
  3. مقاومت در برابر شوک‌های الکتریکی: کنتاکتورهای چینت به دلیل مقاومت بالا در برابر شوک‌های الکتریکی، برای کاربردهای صنعتی و تجاری مناسب هستند.
  4. طراحی ساده و استفاده آسان: کنتاکتورهای چینت با طراحی ساده و استفاده آسان، برای کاربردهای خانگی و تجاری کوچک مناسب هستند.
  5. گستردگی محصولات: کنتاکتورهای چینت در مدل‌ها و اندازه‌های مختلفی تولید می‌شوند و می‌توانند به صورت سفارشی برای نیازهای خاص مشتری تولید شوند.

معایب کنتاکتورهای چینت عبارتند از:

  1. کیفیت قطعات: با توجه به قیمت مناسب کنتاکتورهای چینت، قطعات ممکن است کیفیت پایینی داشته باشند که باعث کاهش عمر مفید کنتاکتور می‌شوند.
  2. عدم استفاده از قطعات معتبر: برای کاهش هزینه‌ها، ممکن است که کنتاکتورهای چینت از قطعات نامعتبر استفاده کنند که باعث مشکلات در عملکرد آنها شود.
  3. نبود نمایندگی‌های رسمی: معمولاً کنتاکتورهای چینت توسط شرکت‌های فروشنده موجود در سطح شهر ارائه و توزیع میشوند که متاسفانه خرید از آن ها مساوی ست با لغو گارانتی و عدم خدمات پس از فروش، شرکت الکتروشایلی به عنوان تماینده رسمی شرکت چینت الکتریک در لاله زار تمامی محصولات این کمپانی را با ارائه گارانتی شرکتی و تضمین اصالت و کیفیت کالا تقدیم مشتریان عزیز میکند.

کاربردهای کنتاکتور چینت در صنعت و خانگی

کنتاکتورهای چینت به عنوان یکی از اصلی‌ترین قطعات برقی در صنعت و خانگی مورد استفاده قرار می‌گیرند. در زیر به برخی از کاربردهای این قطعات در این دو حوزه پرداخته می‌شود:

  1. کاربردهای کنتاکتورهای چینت در صنعت:
  • استفاده در سیستم‌های اتوماسیون صنعتی، مانند ماشین‌آلات CNC و ربات‌های صنعتی
  • کنترل و مدیریت سیستم‌های تهویه مطبوع، از جمله گرمایش و سرمایش ساختمان‌های صنعتی
  • مدیریت و کنترل سیستم‌های روشنایی و نورپردازی، از جمله نورپردازی ساختمان‌های صنعتی و شهری
  • استفاده در دستگاه‌های الکتروشیمیایی، چاپ و بسته‌بندی، برش و حکاکی و…
  1. کاربردهای کنتاکتورهای چینت در خانگی:
  • کنترل سیستم‌های روشنایی و نورپردازی در منازل و باغ‌ها
  • کنترل و مدیریت سیستم‌های گرمایش و سرمایش در منازل
  • کنترل و مدیریت دستگاه‌های خانگی، مانند یخچال، فر، ماشین لباسشویی و…
  • کنترل و مدیریت سیستم‌های امنیتی در منازل، مانند درب‌های برقی، دوربین‌های مداربسته و…

استفاده از کنتاکتورهای چینت به دلیل قابلیت کارکرد در شرایط سخت صنعتی، ایمنی بالا، طول عمر بلند و قیمت مناسب، در بسیاری از صنایع و خانگی‌ها مورد استفاده قرار می‌گیرد.

معرفی شرکت چینت

شرکت چینت (Chint) یکی از بزرگ‌ترین تولیدکنندگان تجهیزات برق در چین و جهان است. این شرکت در سال 1984 تاسیس شده و از آن زمان به عنوان یکی از پیشروان در زمینه تولید کنتاکتور، مدار قفل شونده، مبدل‌های فرکانس و سایر تجهیزات برق شناخته شده است.

از مزایای شرکت چینت می‌توان به کیفیت بالای محصولات، قیمت مناسب و خدمات پس از فروش عالی اشاره کرد. همچنین، این شرکت در حال حاضر شبکه‌ای از شعب و نمایندگی‌های خود را در سراسر جهان دارد و به عنوان یکی از برترین تولیدکنندگان تجهیزات برق در جهان شناخته می‌شود.

از محصولات شرکت چینت می‌توان به کنتاکتورها، مدار قفل شونده، مبدل‌های فرکانس، محافظ‌های برق، کنترلرهای منطقی و سایر تجهیزات برق اشاره کرد. این محصولات برای استفاده در صنایع مختلف مانند صنایع خودروسازی، صنایع برق، سیستم‌های تولید انرژی، ساختمان‌سازی و سایر صنایع قابل استفاده هستند.

در کل، شرکت چینت با بیش از 30 سال تجربه در زمینه تولید تجهیزات برق، به عنوان یکی از بزرگترین و برترین تولیدکنندگان تجهیزات برق در جهان شناخته می‌شود.

مقایسه کنتاکتور چینت و کنتاکتور ال اس

کنتاکتورهای چینت و ال‌اس هر دو نوعی از تجهیزات برق هستند که برای کنترل و راه‌اندازی موتورها و دستگاه‌های برقی به کار می‌روند. این دو نوع کنتاکتور در کارایی و کیفیت به یکدیگر نزدیک هستند و تفاوت‌هایی در جزئیات طراحی و ویژگی‌های فنی دارند.

کنتاکتور چینت یکی از بزرگترین تولیدکنندگان تجهیزات برق در جهان است و به عنوان یکی از برترین تولیدکنندگان کنتاکتورها در دنیا شناخته می‌شود. این کنتاکتورها قیمت مناسبی دارند و معمولاً برای کاربردهای صنعتی و تجاری استفاده می‌شوند.

از طرفی، کنتاکتور ال‌اس نیز به دلیل کیفیت بالا و مقاومت در برابر شرایط سخت صنعتی محبوبیت دارد. این کنتاکتورها اغلب برای کاربردهایی از قبیل سیستم‌های تهویه مطبوع، صنایع خودروسازی و صنایع غذایی استفاده می‌شوند.

در نهایت، انتخاب بین این دو کنتاکتور به وابستگی به نوع کاربرد و ویژگی‌های فنی مورد نظر شماست. با توجه به نیازهای خود، می‌توانید انتخاب بهتری را انجام دهید.

بروز شده در 16 بهمن 1402

021-66170063

واحد فروش / فنی

0912-6398961

واحد فروش / واتساپ

021-66170064

واحد فروش / فنی

0910-7249074

واحد فروش / واتساپ

جهت مشاهده جدید ترین لیست های قیمت و راهنمایی خرید بهترین برندهای برق صنعتی شماره خود را در فرم زیر وارد و ارسال نمایید

الکتروشایلی
