کلید اتوماتیک  ال اس الکتریک یک تجهیز الکتریکی است که در سیستم‌های برق قدرت استفاده می‌شود.

MCCB مخفف کلمات Molded Case Circuit Breaker می‌باشد و به معنی کلیدی است که دارای یک مورد پوشش قابل ریختگی برای قطع و وصل دستگاه‌ها است.

کلید اتوماتیک کامپکت MCCB ال اس الکتریک از نوع کلیدهای قابل تنظیم برای جریان‌های برق بزرگ است و معمولاً در سیستم‌های توزیع برق، موتورهای الکتریکی و سیستم‌های کنترل استفاده می‌شود.

در دنیای پر از تکنولوژی امروزی، استفاده از تجهیزات الکتریکی امری بسیار مهم و اساسی است. کلیدهای اتوماتیک کامپکت MCCB ال اس الکتریک از جمله تجهیزات الکتریکی مهمی هستند که در سیستم‌های برق قدرت استفاده می‌شوند. در این مقاله، به بررسی جزئیات و اطلاعات مربوط به کلید اتوماتیک کامپکت MCCB ال اس الکتریک خواهیم پرداخت.

برای مقایسه سریع مشخصات و قیمت، سری‌های فیوز مینیاتوری Schneider را هم ببینید؛ تنوع آمپر 6 تا 63A و منحنی B/C/D پوشش داده شده است.

لیست قیمت کلید اتوماتیک ال اس

انواع کلید اتوماتیک ال اس LS

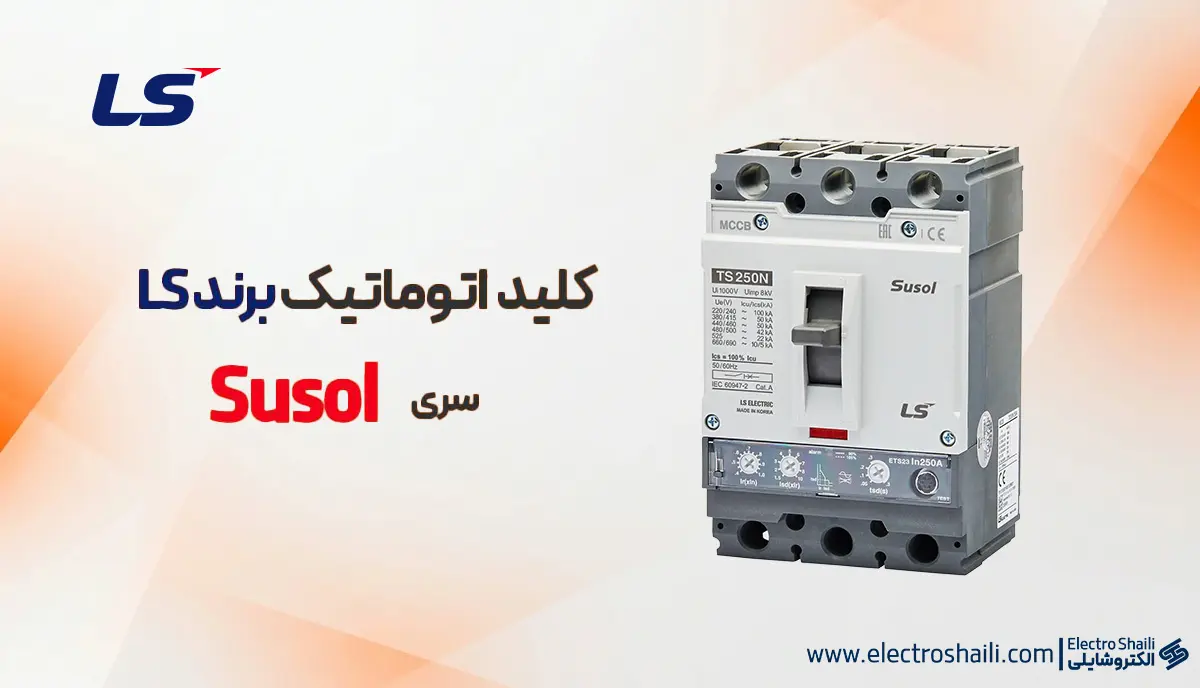

کلید اتوماتیک ال اس سری سوسل susol dc

در ادامه میخواهیم اطلاعاتی در مورد مدار بسته‌ های قطع‌ کن سوسول (Susol) با گواهی UL و سوئیچ های مدار بسته (MCS) را ارائه دهیم. در زیر یک توضیح جامع از این اطلاعات به فارسی آورده شده است:

مداربسته قطع‌کن UL سوسول (MCCB) – سری UTE:

• جریان مصنوعی: 15 تا 1200 آمپر
• ظرفیت قطع (Icu): 25 تا 100 کیلوآمپر
• ظرفیت قطع خدماتی (Ics): 100%
• سری: UTE
• اف (اندازه فریم): 100AF، 150AF، 250AF، 400AF، 600AF، 800AF، 1200AF
• تعداد پل: 2P، 3P
• واحد تریپ:
  • واحد تریپ ترمال مغناطیسی: FTU، FMU، ATU، MCP
  • واحد تریپ الکترونیک: ETS، ETM، OCR
• استانداردها: UL489، CSA، IEC 60947-2 CB، کلاس 1E برای نیروگاه هسته‌ای

سوئیچ مداربسته UL سوسول (MCS) – سری UTE:

• سری: UTE
• اف (اندازه فریم): 100AF، 150AF، 250AF، 400AF، 600AF، 800AF، 1200AF
• تعداد پل: 2P، 3P
• استانداردها: UL489، CSA، IEC 60947-2 CB

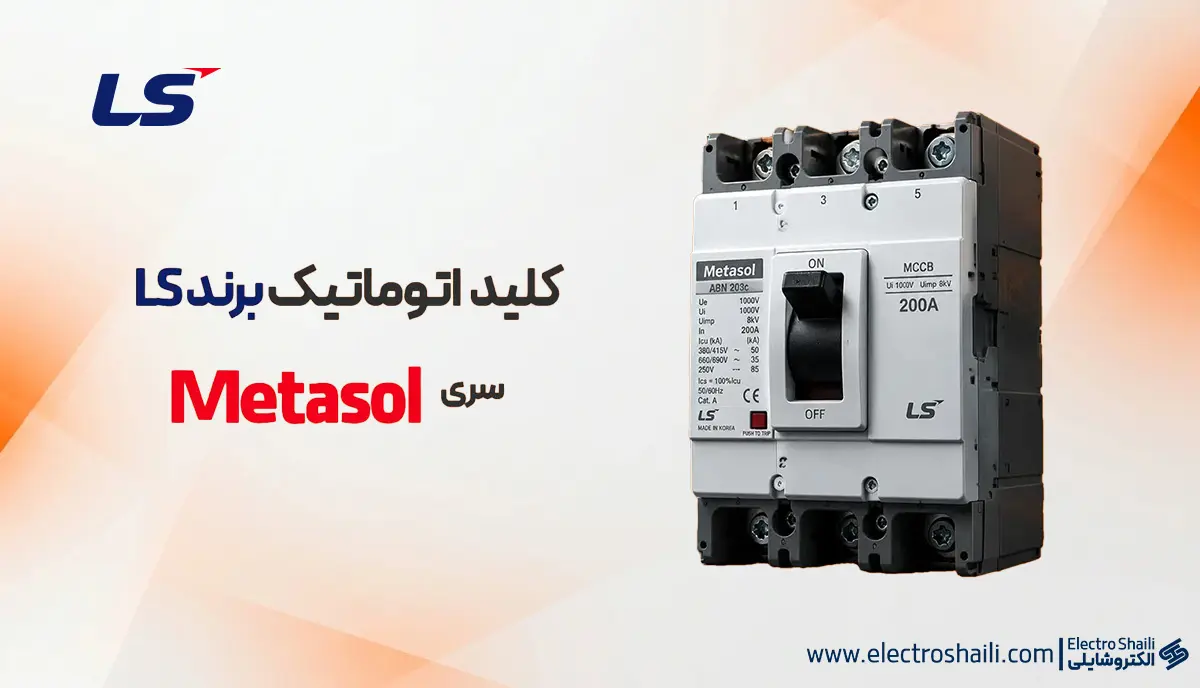

کلید اتوماتیک ال اس سری متاسل Metasol

در ادامه مشخصات دقیقی از کلید های اتوماتیک (MCCB) برند ال اس و قطع کننده مدار ارت (ELCB) با برند LS Electric سری Metasol ارائه شده است.

• سری: AB
• جریان رتبه‌ای: 3 تا 1200 آمپر
• ظرفیت قطع (Icu): 10 تا 85kA
• تعداد پل: 2P، 3P، 4P
• استانداردها: IEC 60947-1، IEC 60947-2 CB، GB 14048.2 CCC

انواع داخل سری AB:

• سری ABN:
  • 30AF، 50AF، 60AF، 100AF، 125AF، 250AF، 400AF، 800AF، 1000AF، 1200AF
  • ظرفیت قطع: 14kA تا 65kA
• سری ABS:
  • ABS30c، ABS50c، ABS60c، ABS125c، ABS250c، ABS400c، ABS800c، ABS1000c، ABS1200c
  • ظرفیت قطع: 14kA تا 65kA
• سری ABH:
  • ABH50c، ABH125c، ABH250c، ABH400c
  • ظرفیت قطع: 50kA تا 65kA
• سری ABL:
  • ABL125c، ABL250c، ABL400c، ABL800c، ABL1000c، ABL1200c
  • ظرفیت قطع: 60kA تا 85kA

Metasol ELCB (قطع کننده مدار ارت)

• سری: EB
• جریان رتبه‌ای: 3 تا 1200 آمپر
• ظرفیت قطع (Icu): 14kA تا 85kA
• تعداد پل: 2P، 3P، 4P
• استانداردها: IEC 60947-1، IEC 60947-2 CB، GB 14048.2 CCC

انواع داخل سری EB:

• سری EBN:
  • EBN50c، EBN60c، EBN100c، EBN250c، EBN400c، EBN800c
  • ظرفیت قطع: 14kA تا 37kA
• سری EBS:
  • EBS30c، EBS50c، EBS60c، EBS125c، EBS250c، EBS400c، EBS800c، EBS1000c، EBS1200c
  • ظرفیت قطع: 14kA تا 85kA
• سری EBH:
  • EBH50c، EBH125c، EBH250c، EBH400c
  • ظرفیت قطع: 50kA تا 65kA
• سری EBL:
  • EBL400c، EBL800c
  • ظرفیت قطع: 85kA

عملکرد کلید اتوماتیک کامپکت MCCB ال اس الکتریک

کلید اتوماتیک کامپکت MCCB ال اس الکتریک در صورتی که جریان برق از حد مجاز تعیین شده بیشتر شود، عملکرد قطع را انجام می‌دهد. این کلید قادر است جریان برق را قطع کرده و از وقوع خطرات احتمالی نظیر حرارت زیاد و خرابی سیستم جلوگیری کند. همچنین، کلید اتوماتیک کامپکت MCCB ال اس الکتریک دارای عملکرد باز کردن و بسته شدن سریع است که در صورت نیاز به تعویض قطعه یا تعمیر سیستم، عملیات را سریع‌تر انجام می‌دهد.

ویژگی‌های مهم کلید اتوماتیک کامپکت MCCB ال اس الکتریک

• قابلیت تنظیم جریان قطع
• پوشش محافظتی برای جلوگیری از خرابی سیستم
• عملکرد باز کردن و بسته شدن سریع
• قابلیت کنترل و مانیتورینگ جریان برق
• مقاوم در برابر شرایط سخت محیطی
• طراحی کامپکت و فضای کمتر نیازمند

نحوه استفاده از کلید اتوماتیک کامپکت MCCB ال اس الکتریک

کلید اتوماتیک کامپکت MCCB ال اس الکتریک برای کنترل و مدیریت جریان برق در سیستم‌های برق قدرت استفاده می‌شود. این کلیدها به عنوان قطع‌کننده‌های اضطراری استفاده می‌شوند و در صورت بروز خطاها، قطع جریان برق را انجام می‌دهند. علاوه بر این، کلیدهای اتوماتیک کامپکت MCCB ال اس الکتریک برای حفاظت از تجهیزات الکتریکی در صنعت و ساختمان‌ها نیز استفاده می‌شوند.

تفاوت بین کلید اتوماتیک کامپکت MCCB ال اس الکتریک و سایر تجهیزات برقی

یکی از تفاوت‌های کلید اتوماتیک کامپکت MCCB ال اس الکتریک با سایر تجهیزات برقی، قابلیت تنظیم جریان قطع است. در حالی که برخی از تجهیزات برقی فقط برای جریان‌های مشخص مورد استفاده قرار می‌گیرند، کلید اتوماتیک کامپکت MCCB ال اس الکتریک قابلیت تنظیم جریان را داراست و بر اساس نیاز سیستم قابل تنظیم است.

مزایا و معایب کلید اتوماتیک کامپکت MCCB ال اس الکتریک

مزایا:

• قابلیت تنظیم جریان قطع
• عملکرد باز کردن و بسته شدن سریع
• مقاوم در برابر شرایط سخت محیطی
• قابلیت کنترل و مانیتورینگ جریان برق

معایب:

• قیمت بالا در مقایسه با برخی تجهیزات برقی دیگر
• نیاز به دانش فنی برای نصب و تنظیم

کاربردهای کلید اتوماتیک کامپکت MCCB ال اس الکتریک

کلید اتوماتیک کامپکت MCCB ال اس الکتریک در صنایع مختلف و سیستم‌های برق قدرت کاربردهای گسترده‌ای دارد. برخی از کاربردهای این کلید عبارتند از:

• صنایع خودروسازی
• صنایع نفت و گاز
• صنایع معدنی
• ساختمان‌های تجاری و مسکونی
• سیستم‌های توزیع برق

تکنولوژی‌های نوین در کلید اتوماتیک کامپکت MCCB ال اس الکتریک

با پیشرفت تکنولوژی، تکنولوژی‌های نوینی برای کلید اتوماتیک کامپکت MCCB ال اس الکتریک به کار گرفته شده است. برخی از این تکنولوژی‌ها شامل سیستم‌های هوشمند جهت کنترل و مانیتورینگ دقیق تر جریان برق، قابلیت اتصال به سیستم‌های اتوماسیون و شبکه‌های اطلاعاتی، و استفاده از مواد جدید در ساختار کلید می‌باشد.

راهنمای خرید کلید اتوماتیک کامپکت MCCB ال اس الکتریک

در هنگام خرید کلید اتوماتیک کامپکت MCCB ال اس الکتریک، برخی نکات زیر را در نظر بگیرید:

• مطمئن شوید که توان مورد نیاز سیستم با توان کلید سازگار است.
• کیفیت و قدرت تحمل کلید را بررسی کنید.
• بررسی کنید که آیا کلید دارای قابلیت تنظیم جریان قطع است یا خیر.
• مطمئن شوید که کلید دارای گواهی‌نامه‌های لازم از نظر استانداردهای برقی است.

سوالات متداول درباره کلید اتوماتیک LS

۱.کلید اتوماتیک LS چیست و چه کاربردی دارد؟

کلید اتوماتیک LS نوعی کلید حفاظتی است که مدارهای الکتریکی را در برابر اضافه‌ بار، اتصال‌ کوتاه و نوسانات شدید جریان محافظت می‌ کند. این کلید ها در تابلو برق‌ های صنعتی، ساختمانی و مراکز توزیع برق کاربرد گسترده دارند.

۲.تفاوت کلید اتوماتیک LS با کلید حرارتی چیست؟

کلید حرارتی فقط در برابر اضافه‌ بار محافظت می‌کند، اما کلید اتوماتیک ال اس علاوه‌ بر آن، در برابر اتصال‌ کوتاه هم عمل می‌ کند. در نتیجه، برای مدارهای اصلی و موتور های قدرت، استفاده از کلید اتوماتیک توصیه می‌ شود.

۳.انواع کلید اتوماتیک LS کدام‌اند؟

کلیدهای اتوماتیک ال اس (LS) در دو گروه اصلی MCCB (قالبی) و ACB (هوایی) عرضه می‌ شوند. سری‌ های رایج آن شامل Metasol و Susol است که هر کدام برای جریان‌ ها و کاربردهای خاص طراحی شده‌ اند.

۴.چگونه مدل مناسب کلید اتوماتیک LS را انتخاب کنیم؟

برای انتخاب مدل مناسب باید جریان نامی، قدرت قطع، ولتاژ کاری و شرایط نصب بررسی شود. همچنین نوع بار (موتوری یا عمومی) و ابعاد تابلو نیز در انتخاب مؤثرند. مشاوره با کارشناسان فنی می‌تواند انتخاب را دقیق‌تر کند.

۵.قیمت کلید اتوماتیک LS چگونه محاسبه می‌شود؟

قیمت این کلید ها به مدل، آمپراژ، قدرت قطع، سری تولید (Metasol یا Susol) و نوسانات بازار تجهیزات برق بستگی دارد. در سایت الکتروشایلی، قیمت‌ ها به‌ صورت دوره‌ ای به‌ روزرسانی می‌ شوند تا کاربران بتوانند مقایسه دقیقی انجام دهند.

۶.آیا کلید اتوماتیک LS قابل تنظیم است؟

بله، در برخی مدل‌ ها امکان تنظیم جریان قطع (Trip Current) و زمان قطع (Trip Time) وجود دارد. این ویژگی به شما اجازه می‌ دهد حفاظت مدار را بر اساس نیاز پروژه تنظیم کنید.

۷.آیا کلید اتوماتیک LS جایگزین فیوز می‌شود؟

در بسیاری از موارد بله. کلید اتوماتیک LS می‌ تواند به‌ جای چند فیوز عمل کند و مزیت آن، امکان وصل مجدد پس از عملکرد حفاظتی است، در حالی که فیوز پس از سوختن باید تعویض شود.

۸.تفاوت سری Metasol و Susol در کلیدهای LS چیست؟

سری Metasol معمولاً برای جریان‌ های پایین‌ تر و کاربردهای عمومی مناسب است، در حالی که Susol برای جریان‌ های بالا و پروژه‌ های صنعتی سنگین طراحی شده است. هر دو سری کیفیت بالایی دارند و در تابلو برق صنعتی کاربرد دارند.

۹.آیا کلید اتوماتیک LS قابل استفاده در شبکه سه‌فاز است؟

بله، اکثر مدل‌های LS به‌صورت سه‌فاز طراحی شده‌اند و در مدارهای سه‌فاز صنعتی، ساختمانی و موتورهای بزرگ به کار می‌روند.
