شمش مسی یا شینه مسی چیست؟
شمش مسی (copper ingot) یا شینه مسی، هادی الکتریکی با سطح مقطع بزرگ است که از جنس مس ساخته شده و در صنعت برق و تابلو برق ها برای هدایت جریان الکتریکی با ظرفیت بالا به کار می رود.
مزایای استفاده از شمش مسی در صنعت برق
رسانایی بالا: مس رسانایی الکتریکی بالایی دارد، از این رو شمش مسی می تواند جریان الکتریکی را با کمترین افت ولتاژ هدایت کند. به عنوان مثال، شمش مسی با سطح مقطع 100 میلی متر مربع می تواند جریان 1000 آمپر را با افت ولتاژ کمتر از 1 ولت هدایت کند.
مقاومت کم: مس مقاومت الکتریکی پایینی دارد، به همین دلیل شمش مسی اتلاف انرژی کمی دارد. در مقایسه با آلومینیوم، مس 60% رسانایی الکتریکی بالاتری دارد، به این معنی که شمش مسی با ابعاد مشابه می تواند جریان الکتریکی را با اتلاف انرژی کمتری هدایت کند.
قابلیت انعطاف: مس انعطاف پذیری بالایی دارد، لذا شمش مسی را می توان به راحتی خم و شکل داد. این انعطاف پذیری، نصب و راه اندازی شمش مسی را در تابلو برق ها و سیستم های الکتریکی آسان می کند.
مقاومت در برابر خوردگی: مس در برابر خوردگی مقاوم است، به همین دلیل شمش مسی عمر طولانی دارد. شمش مسی در برابر رطوبت، اکسیداسیون و سایر عوامل محیطی مقاوم است و می تواند در شرایط مختلف آب و هوایی به کار رود.
جدول محاسبه آمپر قابل تحمل شمش مسی
نام کالا
وزن یک متر به کیلوگرم
مقدار جریان قابل تحمل
تسمه مسی 3*15
0.396
170 آمپر
تسمه مسی 3*20
0.540
220 آمپر
تسمه مسی 5*20
0.900
319 آمپر
تسمه مسی 3*25
0.675
287 آمپر
تسمه مسی 5*25
1.125
350 آمپر
تسمه مسی 3*30
0.810
337 آمپر
تسمه مسی 5*30
1.350
447 آمپر
تسمه مسی 5*40
1.800
573 آمپر
تسمه مسی 10*40
3.600
850 آمپر
تسمه مسی 5*50
2.250
676 آمپر
تسمه مسی 10*50
4.500
1020 آمپر
تسمه مسی 5*60
2.700
826 آمپر
تسمه مسی 10*60
5.400
1180 آمپر
تسمه مسی 5*80
3.600
1070 آمپر
تسمه مسی 10*80
7.200
1500 آمپر
تسمه مسی 5*100
4.500
1300 آمپر
تسمه مسی 10*100
9.00
1810 آمپر
تسمه مسی 10*120
10.800
2110 آمپر
کاربردهای شمش مسی
تابلو برق ها: شمش مسی در تابلو برق ها برای توزیع جریان الکتریکی به سایر تجهیزات تابلو برق مانند فیوزها، کنتاکتور ها و موتورها به کار می رود.
بسبارها: شمش مسی برای ساخت بسبارها که هادی های الکتریکی هستند که جریان الکتریکی را در مسافت های کوتاه منتقل می کنند، استفاده می شود.
سیستم های ارت: شمش مسی برای ساخت سیستم های ارت که برای اتصال تجهیزات الکتریکی به زمین و جلوگیری از برق گرفتگی به کار می رود، استفاده می شود.
انواع شمش مسی

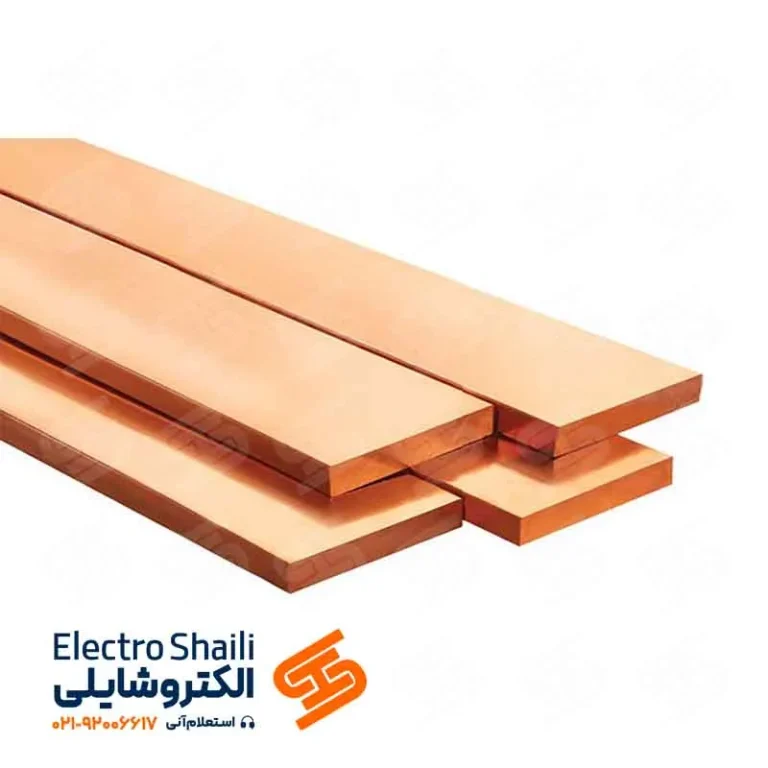

شمش مسی تخت: این نوع شمش مسی به صورت نوارهای تخت با ضخامت های مختلف تولید می شود. شمش مسی تخت برای مصارف عمومی مانند تابلو برق ها و سیستم های ارت مناسب است.
شمش مسی لوله ای: این نوع شمش مسی به صورت لوله های توخالی با قطرهای مختلف تولید می شود. شمش مسی لوله ای برای مصارف خاص مانند سیستم های با جریان بالا و بسبارهای هوایی مناسب است.
شمش مسی قالبی: این نوع شمش مسی به صورت اشکال مختلف با توجه به نیاز مشتری تولید می شود. شمش مسی قالبی برای مصارف خاص مانند اتصالات و تجهیزات الکتریکی خاص مناسب است.
نکاتی در انتخاب شمش مسی
ظرفیت جریان: شمش مسی باید با توجه به ظرفیت جریان مورد نیاز انتخاب شود. برای مثال، برای یک تابلو برق با جریان 1000 آمپر، شمش مسی با سطح مقطع 100 میلی متر مربع مناسب است.
جنس: شمش مسی باید از جنس مس با خلوص بالا باشد. خلوص بالا و عمر شمش مسی را افزایش می دهد.
ابعاد: شمش مسی باید با توجه به ابعاد تابلو برق یا سیستم مورد استفاده انتخاب شود.
قیمت: قیمت شمش مسی با توجه به نوع، جنس و ابعاد آن متفاوت است.
سوالات متداول شمش مسی
1) شمش مسی در تابلو برق چه کاربردی دارد؟
شمش مسی به‌عنوان رسانای اصلی جریان در تابلو برق استفاده می‌شود. وظیفه آن انتقال جریان از ورودی به کلیدها، فیوزها و کنتاکتورهاست. دلیل استفاده از مس، هدایت الکتریکی بالا و مقاومت حرارتی مناسب آن است.
2) چه عواملی در انتخاب سایز شمش مسی مهم است؟
سه مورد اصلی باید بررسی شود:
جریان عبوری (آمپر)
دمای محیط و شرایط نصب
نوع سیستم (تک‌فاز یا سه‌فاز)انتخاب اشتباه باعث گرم شدن، افت راندمان و آسیب به تجهیزات می‌شود.
3) تفاوت شمش مسی آنیل نشده و آنیل شده چیست؟
آنیل شده: نرم‌تر، مناسب خم‌کاری و فرم‌دهی
آنیل نشده: سخت‌تر، مناسب استفاده مستقیم و بدون تغییر شکلبرای تابلو برق اغلب آنیل نشده توصیه می‌شود مگر در صورت نیاز به خم.
4) خلوص مس چقدر باید باشد؟
برای استفاده صنعتی و تابلو برق، استاندارد ۹۹٫۹٪ خلوص (Cu-ETP) پیشنهاد می‌شود.خلوص پایین‌تر → افزایش حرارت و افت ولتاژ.
5) آیا شمش مسی قابل جایگزینی با آلومینیوم است؟
در بسیاری از پروژه‌ها آلومینیوم از نظر قیمت اقتصادی‌تر است،اما رسانایی مس بالاتر بوده و در جریان‌های بالا، تابلوهای حساس و محیط‌های صنعتی مس گزینه ترجیحی است.
6) آیا طول و ضخامت شمش مسی قابل سفارشی‌سازی است؟
بله. شمش مسی در ضخامت‌ها و عرض‌های مختلف بر اساس جریان و طراحی تابلو قابل برش و پانچ سفارشی است.
7) آیا شمش مسی نیاز به روکش یا آبکاری دارد؟
اگر تابلو در محیط مرطوب، صنعتی یا خورنده نصب می‌شود،آبکاری قلع (Tin Coating) باعث:
کاهش اکسیداسیون
بهبود اتصال
افزایش طول عمرمی‌شود.
