کنتاکتور هیمل

انواع سری‌های کنتاکتور هیمل

کنتاکتورهای Himel در سری‌های مختلفی برای کاربردهای سبک تا صنعتی عرضه می‌شوند. سری HDC3 برای کنترل بارهای صنعتی و الکتروموتورها مناسب است؛ سری HDCH نیز با ابعاد جمع‌وجور، برای مدارهای سبک و تابلوهای دارای فضای نصب محدود کاربرد دارد. انتخاب مدل مناسب به جریان بار، ولتاژ بوبین و شرایط کاری مدار بستگی دارد.

کنتاکتور هیمل سری HDC3

کنتاکتور Himel سری HDC3 برای قطع‌و‌وصل و کنترل مدارهای قدرت، به‌ویژه در کاربردهای صنعتی و کنترل الکتروموتورها، طراحی شده است.
این سری با رنج جریان متنوع، امکان انتخاب کنتاکتور متناسب با مدارهای سبک تا بارهای صنعتی سنگین را فراهم می‌کند.
جریان نامی این سری از 6 تا 630 آمپر متغیر است؛ بنابراین انتخاب مدل باید با توجه به جریان مصرف‌کننده، نوع بار و شرایط کاری مدار انجام شود.

تعداد زیادی از مدل‌های HDC3 با بوبین 220VAC عرضه می‌شوند.
در برخی مدل‌ها نیز بوبین با ولتاژهای 24، 48، 110 و 380VAC یا بازه 100–250V AC/DC در نظر گرفته شده است.
تنوع ولتاژ بوبین به کاربر اجازه می‌دهد مدل مناسب را بر اساس ولتاژ مدار فرمان تابلو انتخاب کند.
آرایش کنتاکت کمکی نیز با توجه به مدل متفاوت است؛ در مدل‌های کم‌جریان، نمونه‌های دارای 1NO+1NC دیده می‌شوند و در بخشی از مدل‌های جریان بالاتر، آرایش 2NO+2NC ارائه شده است.

ویژگی‌های فنی سری HDC3

• رنج جریان نامی گسترده از 6 تا 630 آمپر
• مناسب برای کنترل مدارهای قدرت و بارهای صنعتی
• تنوع ولتاژ بوبین شامل 220VAC، 24/48/110/380VAC و 100–250V AC/DC در مدل‌های مختلف
• ارائه مدل‌هایی با کنتاکت کمکی 1NO+1NC یا 2NO+2NC
• قابل استفاده در مدارهای فرمان و تابلوهای برق صنعتی
• امکان انتخاب مدل متناسب با جریان بار و ولتاژ مدار فرمان
• پوشش کاربردهای مختلف، از موتورهای کوچک تا بارهای پرقدرت صنعتی

کاربردهای کنتاکتور هیمل HDC3

کنتاکتورهای HDC3 برای راه‌اندازی و کنترل الکتروموتورها و دیگر بارهای الکتریکی در تابلوهای برق استفاده می‌شوند.
از کاربردهای رایج این سری می‌توان به کنترل پمپ‌ها، فن‌ها، کمپرسورها و ماشین‌آلات صنعتی اشاره کرد.
همچنین در مدارهای چپ‌گرد و راست‌گرد، ستاره‌مثلث، خطوط تولید و سیستم‌های اتوماسیون صنعتی به‌کار می‌روند؛ البته انتخاب مدل مناسب در هر کاربرد به جریان کاری، توان موتور، نوع بار و شرایط راه‌اندازی بستگی دارد.

مینی کنتاکتور هیمل سری HDCH

مینی کنتاکتور سری HDCH هیمل برای کنترل و قطع‌و‌وصل بارهای الکتریکی در مدارهای سبک و نیمه‌صنعتی طراحی شده‌اند.
این سری با ابعاد جمع‌وجور، گزینه‌ای مناسب برای تابلوهایی است که فضای نصب محدودی دارند و در عین حال به یک کنتاکتور مطمئن برای کنترل موتور یا سایر مصرف‌کننده‌های الکتریکی نیاز دارند.

مدل‌های سری HDCH، جریان‌های 12، 25، 32، 40 و 63 آمپر را پوشش می‌دهند و با بوبین 220VAC عرضه شده‌اند.
به همین دلیل، این کنتاکتورها می‌توانند در مدارهای فرمان و تابلوهایی که ولتاژ کنترل آن‌ها 220 ولت AC است، مورد استفاده قرار بگیرند.

ویژگی‌های فنی کنتاکتور هیمل سری HDCH

• طراحی کوچک و مناسب برای تابلوهای کم‌حجم
• مناسب برای مدارهای سبک و نیمه‌صنعتی
• ارائه در رنج جریان 12 تا 63 آمپر
• مدل‌های موجود با بوبین 220VAC
• مناسب برای کنترل بارهای موتوری و الکتریکی
• نصب و استفاده آسان در مدارهای فرمان و قدرت
• مناسب برای پروژه‌هایی که به کنتاکتور کم‌حجم با جریان متنوع نیاز دارند
• امکان انتخاب مدل بر اساس جریان نامی مصرف‌کننده

کاربردهای کنتاکتور Himel سری HDCH

کنتاکتورهای سری HDCH در مدارهایی استفاده می‌شوند که جریان مصرفی آن‌ها در محدوده کنتاکتورهای کامپکت قرار دارد.
از جمله کاربردهای این سری می‌توان به موارد زیر اشاره کرد:

• کنترل الکتروموتورهای کوچک و متوسط
• تابلوهای برق ساختمانی و صنعتی
• کنترل پمپ‌های کوچک
• سیستم‌های تهویه و فن
• تجهیزات تأسیساتی
• ماشین‌آلات سبک
• مدارهای فرمان و کنترل
• تابلوهای برق با فضای نصب محدود
• کنترل برخی بارهای روشنایی و مقاومتی

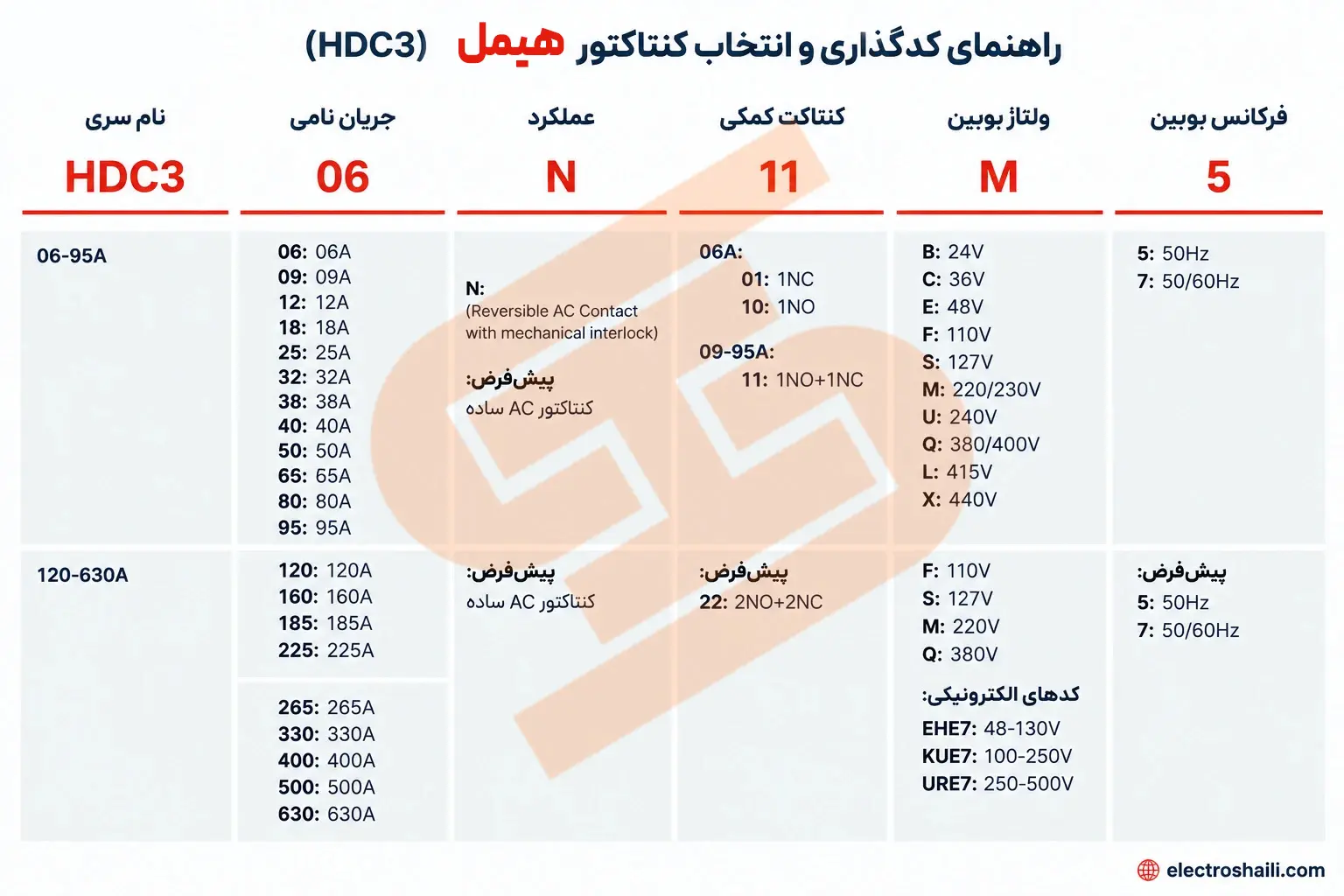

راهنمای کد فنی کنتاکتور هیمل

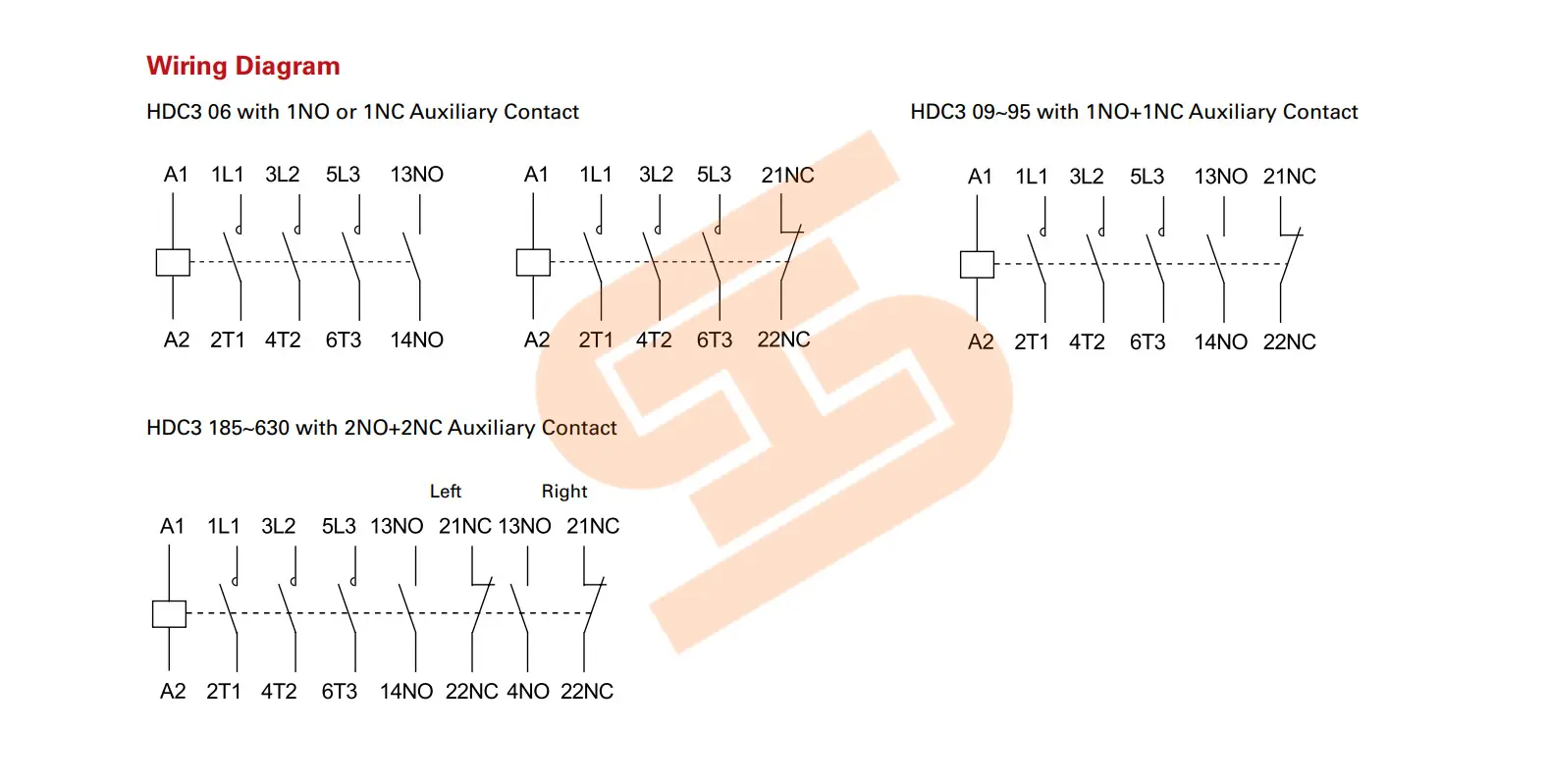

نقشه سیم‌بندی کنتاکتور هیمل

خرید کنتاکتور هیمل

برای خرید کنتاکتور Himel، ابتدا باید جریان نامی مصرف‌کننده، نوع بار، توان الکتروموتور، ولتاژ مدار فرمان و تعداد کنتاکت‌های کمکی مورد نیاز را بررسی کنید.
کنتاکتورهای سری HDC3 برای کاربردهای صنعتی و جریان‌های بالاتر و سری HDCH برای مدارهای سبک‌تر و تابلوهای دارای فضای محدود مناسب هستند.

پیش از انتخاب نهایی، کد فنی محصول، نوع بوبین و آرایش کنتاکت‌های کمکی را با مشخصات مدار خود تطبیق دهید.
کارشناسان الکتروشایلی می‌توانند برای انتخاب مدل مناسب و بررسی موجودی کنتاکتور هیمل، شما را راهنمایی کنند.

قیمت کنتاکتور هیمل

قیمت کنتاکتور هیمل بر اساس سری محصول، جریان نامی، ولتاژ بوبین، تعداد کنتاکت‌های کمکی و شرایط بازار تعیین می‌شود.
به دلیل نوسان قیمت ارز و تغییرات موجودی، قیمت مدل‌های مختلف ممکن است در بازه‌های زمانی متفاوت تغییر کند.

برای اطلاع از قیمت روز کنتاکتور Himel، کد فنی و مشخصات مدل مورد نظر خود را با کارشناسان الکتروشایلی در میان بگذارید تا قیمت و موجودی محصول بررسی و اعلام شود.

سوالات متداول کنتاکتور هیمل

کنتاکتور هیمل برای چه کاربردهایی استفاده می‌شود؟

کنتاکتورهای هیمل برای قطع‌ و‌و صل و کنترل مدارهای قدرت و بارهای الکتریکی مانند الکتروموتورها، پمپ‌ها، فن‌ها، کمپرسورها، ماشین‌آلات و خطوط تولید استفاده می‌شوند.

کنتاکتور هیمل در چه رنج جریانی عرضه می‌شود؟

مدل‌های موجود کنتاکتور هیمل، بسته به سری محصول، جریان نامی 6 تا 630 آمپر را پوشش می‌دهند.

تفاوت سری HDC3 و HDCH چیست؟

سری HDC3 برای کاربردهای صنعتی، کنترل موتور و بارهای قدرت در رنج جریان گسترده طراحی شده است. سری HDCH ابعاد کوچک‌تری دارد و بیشتر برای مدارهای سبک و نیمه‌صنعتی یا تابلوهای دارای فضای نصب محدود استفاده می‌شود.

کنتاکتور هیمل با چه ولتاژهایی برای بوبین تولید می‌شود؟

بسته به مدل، ولتاژ بوبین می‌تواند 220VAC، 24VAC، 48VAC، 110VAC، 380VAC یا بازه 100–250V AC/DC باشد. ولتاژ بوبین باید با ولتاژ مدار فرمان مطابقت داشته باشد.

کنتاکت کمکی کنتاکتور هیمل چند حالت دارد؟

آرایش کنتاکت کمکی به مدل محصول بستگی دارد و ممکن است به‌صورت 1NO+1NC یا 2NO+2NC ارائه شود. هنگام خرید باید تعداد کنتاکت‌های کمکی مورد نیاز مدار فرمان بررسی شود.

آیا کنتاکتورهای هیمل برای مدار ستاره‌مثلث و چپ‌گرد‌راست‌گرد مناسب هستند؟

بله، مدل‌های مناسب سری HDC3 می‌توانند در مدارهای چپ‌گرد‌راست‌گرد، ستاره‌مثلث و سایر مدارهای کنترل موتور استفاده شوند؛ اما تعداد کنتاکتورها، کنتاکت‌های کمکی و جریان نامی باید بر اساس نقشه مدار و مشخصات موتور انتخاب شود.
