کلید محافظ جان هیمل

انواع سری‌های کلید محافظ جان هیمل

کلیدهای محافظ جان Himel بر اساس نوع حفاظت و نیاز مهندسی تابلو برق، در دو ساختار مستقل و ترکیبی برای فضاهای استاندارد تا تابلوهای فشرده توزیع شهری و صنعتی طراحی شده‌اند.

سری RCCB برای خطوطی طراحی شده که حفاظت اتصال کوتاه قبلاً توسط فیوز یا کلید مینیاتوری بالادست تأمین شده است، در حالی که سری RCBO با ادغام دو ماژول حفاظتی در یک بدنه، حفاظت کامل جریان نشتی، اضافه‌بار و اتصال کوتاه را در کمترین فضای ممکن فراهم می‌سازد.

انتخاب مدل مناسب نیازمند تطبیق جریان نامی بار مصرفی، سطح حساسیت مجاز (میلی‌آمپر) و آرایش فازهای ورودی (تک‌فاز یا سه‌فاز) در سیستم زمین (Earthing) است.

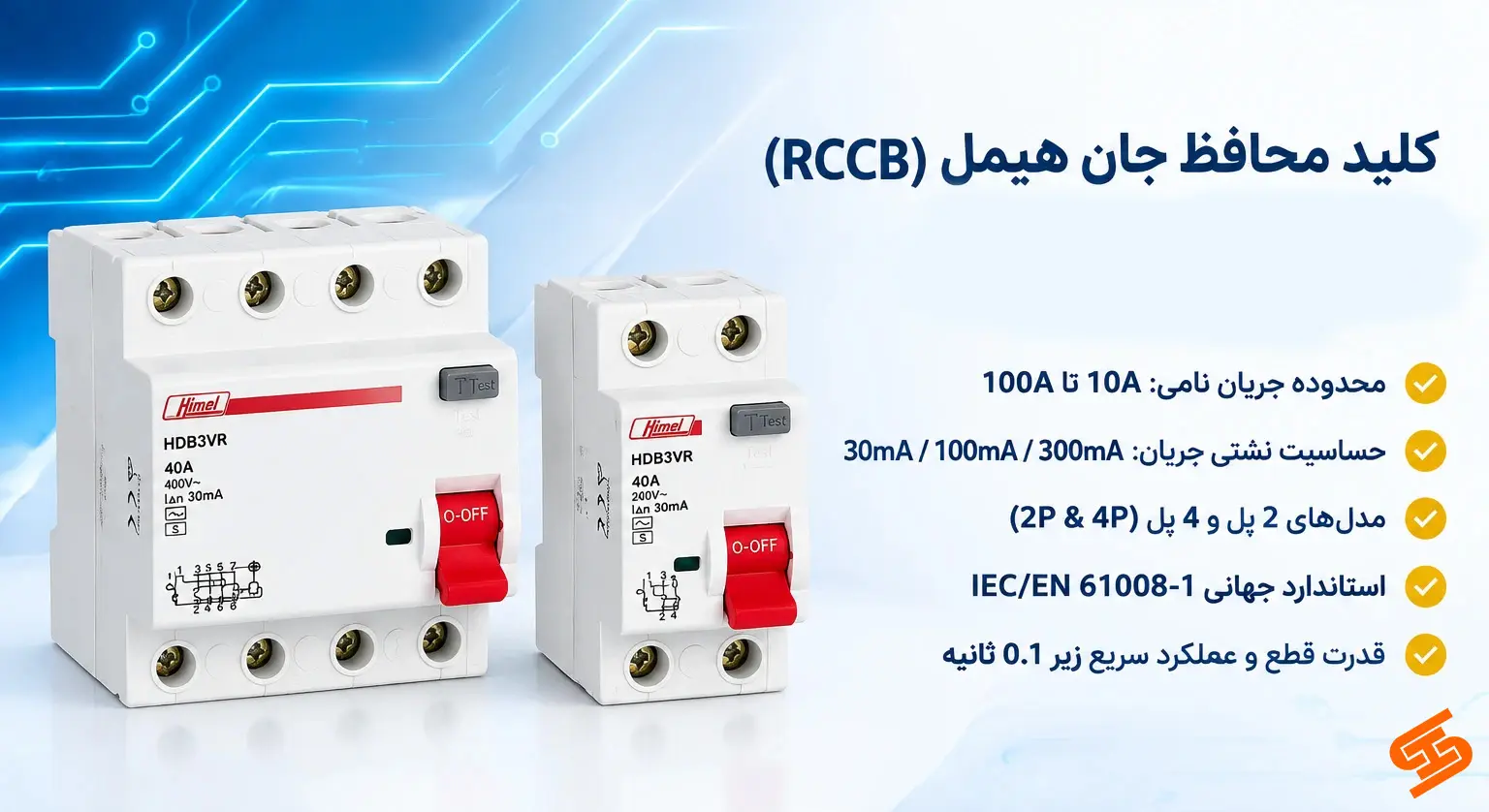

کلید محافظ جان هیمل (RCCB)

کلید محافظ جان هیمل RCCB برای تشخیص سریع جریان نشتی و قطع ایمن مدار بدون دخالت در خطاهای اتصال کوتاه و حرارتی طراحی شده است.

این سری با استفاده از ترانسفورماتور جریان هسته حلقوی (CBCT) فوق‌العاده حساس، کوچک‌ترین نشتی ناشی از شکست عایق فاز به بدنه یا زمین را ثبت کرده و شاسی قطع مکانیکی را فعال می‌سازد.

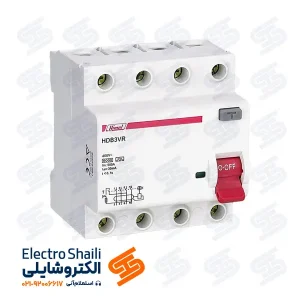

رنج جریان این سری از 16 تا 100 آمپر در مدل‌های 2 پل و 4 پل را پوشش می‌دهد.

تمامی مدل‌های این سری مجهز به دکمه تست مکانیکی دوره‌ای (Test Button) هستند تا از سلامت مکانیزم داخلی کلید و سرعت پاسخ‌دهی رله نشتی اطمینان حاصل شود.

ویژگی‌های فنی کلید محافظ جان هیمل RCCB

• پوشش جریان نامی وسیع از 16A تا 100A در هر دو تیپ 2 پل و 4 پل
• تنوع در حساسیت‌های قطع با جریان‌های 30 میلی‌آمپر (حفاظت جان)، 100 میلی‌آمپر و 300 میلی‌آمپر (حفاظت تأسیسات)
• مجهز به دکمه تست دوره‌ای (T) جهت پایش عملکرد سلونوئید قطع‌کننده
• مقاومت الکتریکی و عایقی بالا با تحمل ولتاژ ضربه‌ای طبق استانداردهای بین‌المللی
• عدم قطعی بی‌دلیل ناشی از اضافه ولتاژهای گذرا و نویزهای فرکانسی شبکه
• قابلیت نصب آسان روی ریل استاندارد مینیاتوری بدون نیاز به ابزار خاص

کاربردهای کلید نشتی جریان هیمل RCCB

کلیدهای محافظ جان RCCB برای تأمین ایمنی در انواع تابلوهای توزیع و فضاهای مرطوب به‌کار می‌روند:

• تابلوهای برق ورودی منازل مسکونی، ویلاها، هتل‌ها و برج‌های ساختمانی
• سیستم‌های برقی فضاهای با ریسک بالای رطوبت نظیر استخرها، سونا، جکوزی و کارواش‌ها
• مدارهای پریز و تغذیه مصرف‌کننده‌های سیار کارگاهی و ساختمانی
• تابلوهای توزیع بیمارستانی، آزمایشگاه‌ها و اتاق‌های سرور حساس
• خطوط روشنایی معابر عمومی، فضاهای مرطوب محوطه‌ای و تابلوهای پارک‌ها

کلید محافظ جان ترکیبی هیمل (RCBO)

کلید محافظ جان ترکیبی Himel (RCBO) برای پروژه‌هایی طراحی شده است که در کنار حفاظت جریان نشتی، نیازمند حفاظت اضافه‌بار حرارتی و اتصال کوتاه مغناطیسی در یک یونیت واحد هستند.

این سری از ادغام یک کلید مینیاتوری تیپ C با مدار تفاضلی نشتی جریان ساخته شده و ضمن صرفه‌جویی محسوس در فضای اشغال‌شده ریل تابلو، ایمنی هر سرخط را به شکل مستقل و بدون قطعی کل تابلو تضمین می‌کند.

رنج جریان این سری از 10 تا 63 آمپر در مدل‌های 2 پل و 4 پل عرضه شده است.

قدرت قطع پایدار 6 کیلوآمپر (6kA)، سرعت قطع بسیار بالا در رنج 30mA و حذف سیم‌کشی‌های واسط میان فیوز مینیاتوری و محافظ جان، سری RCBO هیمل را به انتخابی بی‌نقص برای تابلوهای فشرده تبدیل کرده است.

ویژگی‌های فنی کلید محافظ جان ترکیبی هیمل RCBO

• عملکرد سه‌گانه همزمان: حفاظت جریان نشتی، حفاظت اتصال کوتاه و حفاظت اضافه‌بار
• پوشش جریان نامی از 10A تا 63A با منحنی قطع موتوری/روشنایی تیپ C
• قدرت قطع اتصال کوتاه 6kA مطابق استانداردهای صنعتی و مسکونی
• ابعاد فشرده و طراحی بهینه جهت جلوگیری از شلوغی سیم‌کشی داخل تابلو برق
• اهرم قطع و وصل ارگونومیک با نشانگر موقعیت کنتاکت‌ها (Contact Position Indicator)
• حساسیت 30 میلی‌آمپر برای قطع مدار در کمتر از 40 میلی‌ثانیه جهت حفظ جان انسان

کاربردهای کلید محافظ جان هیمل ترکیبی RCBO

کلیدهای محافظ جان RCBO برای سرخط‌های اختصاصی و بارهای نیازمند حفاظت ایزوله به‌کار می‌روند:

• مدارهای اختصاصی لوازم خانگی پرمصرف مانند ماشین لباسشویی، ظرفشویی و پکیج
• سرخط برق ورودی پمپ‌های آب خانگی، کف‌کش‌ها و موتور کولرهای آبی و گازی
• تابلوهای تغذیه ماشین‌آلات حساس پزشکی، دندانپزشکی و یونیت‌های اتاق عمل
• خطوط تغذیه تجهیزات شبکه، رک‌های مخابراتی و دوربین‌های مداربسته امنیتی
• تابلوهای کنترل و فرمان ماشین‌آلات کارگاهی فاقد فضای کافی برای نصب مجزای MCB و RCCB

خرید کلید محافظ جان هیمل

برای خرید کلید محافظ جان Himel ، مشخصاتی نظیر تک‌فاز یا سه‌فاز بودن شبکه (2 یا 4 پل)، جریان مصرفی خط، حساسیت قطع نشتی (30mA برای مصارف انسانی یا 300mA برای ضد حریق) و نوع ساختار مورد نیاز (RCCB یا RCBO) باید بررسی دقیق شوند.

انتخاب نادرست حساسیت یا عدم تفکیک نول مدارها می‌تواند باعث خطای تریپ دائم و بی‌دلیل کلید یا بالعکس عدم عملکرد سیستم در زمان اتصال بدنه و برق‌گرفتگی گردد.

پیش از ثبت سفارش نهایی، جریان نامی کلید بالادست و ظرفیت آمپراژ کابل‌ها را با کدهای سری HDB3VR و HDB3LE تطبیق دهید.

کارشناسان فنی الکتروشایلی آماده ارائه مشاوره در انتخاب بهینه کدهای فنی، تطبیق آمپراژ و چینش تجهیزات تابلویی به شما هستند.

قیمت کلید محافظ جان هیمل

قیمت کلید نشتی جریان Himel به مدل دستگاه (خالص RCCB یا ترکیبی RCBO)، تعداد پل‌ها (2P یا 4P)، جریان نامی و حساسیت میلی‌آمپر وابسته است.

به دلیل وارداتی بودن این تجهیزات حفاظتی استاندارد و نوسانات نرخ ارز، قیمت‌های کدهای تجاری مختلف نیاز به استعلام روز دارند و فروش محصولات از طریق استعلام و تماس انجام می‌پذیرد.

جهت اطلاع از لیست قیمت روز کلید محافظ جان هیمل و استعلام موجودی انبار، با کارشناسان فروش الکتروشایلی تماس بگیرید.

سوالات متداول کلید نشتی جریان هیمل

تفاوت کلید محافظ جان RCCB و RCBO هیمل در چیست؟

کلید RCCB تنها خطای نشت جریان به زمین را پایش کرده و نیاز به فیوز مینیاتوری بالادست دارد؛ اما کلید RCBO یک تجهیز ترکیبی کامل است که علاوه بر جریان نشتی، حفاظت اضافه جریان و اتصال کوتاه (6kA) را نیز به‌تنهایی انجام می‌دهد.

کلید محافظ جان 30 میلی‌آمپر با 300 میلی‌آمپر چه تفاوتی دارد؟

مدل 30mA با سرعت و حساسیت بالا مخصوص حفاظت از جان انسان در برابر شوک الکتریکی است، در حالی که مدل 300mA جهت پیشگیری از خطای عایقی کابل‌ها و آتش‌سوزی در ورودی ساختمان‌ها و تابلوهای صنعتی مادر کاربرد دارد.

آیا کلید محافظ جان هیمل برای کارکرد نیاز به سیم ارت دارد؟

کلید محافظ جان به خودی خود با اندازه‌گیری تفاضل جریان فاز و نول کار می‌کند و در زمان تماس دست انسان با فاز حتی بدون ارت هم مدار را قطع می‌کند؛ اما در صورت وجود چاه ارت استاندارد، پیش از لمس بدنه برق‌دار توسط فرد و به محض اتصال داخلی، مدار سریعاً قطع خواهد شد.

علت قطع بی‌دلیل کلید محافظ جان هیمل چیست؟

مشترک کردن سیم‌های نول در خروجی کلیدهای مختلف، نشتی اندک در المنت‌های برقی (مثل آبگرمکن یا پکیج)، نم‌زدگی در قوطی‌کلیدها یا عبور نول از خارج از هسته ترانس کلید از عوامل اصلی تریپ نامطلوب هستند.

دکمه تست (T) روی کلید محافظ جان چه کاربردی دارد و هر چند وقت یک‌بار باید فشرده شود؟

دکمه تست یک مدار نشتی مصنوعی با مقاومت داخلی در کلید ایجاد می‌کند تا از عملکرد سالم مکانیزم قطع مکانیکی و رله داخلی مطمئن شوید؛ طبق استاندارد توصیه می‌شود حداقل ماهی یک‌بار با فشردن این دکمه عملکرد صحیح محافظ جان بررسی گردد.
