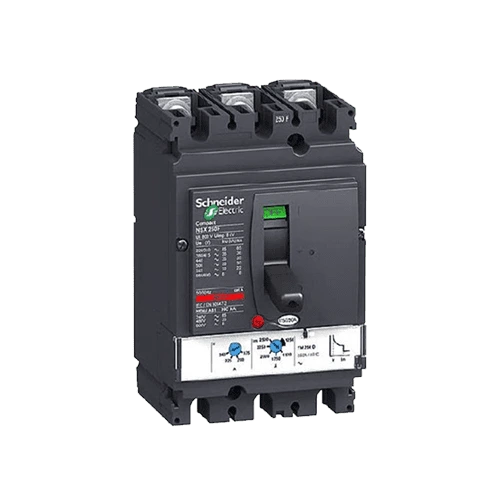

کلید اتوماتیک اشنایدر

کلید اتوماتیک اشنایدر به دلیل طراحی مدرن و قابلیت‌های پیشرفته، به عنوان ابزاری اساسی در سیستم‌های برقی شناخته می‌شود.

این کلید اتوماتیک با قابلیت تنظیم جریان حداکثر قابل تحمل و دارای قابلیت حفاظت از شبکه‌های الکتریکی با جریان‌های بالا و پایین است.
به عنوان مثال، اگر جریان مدار بیشتر از مقدار تنظیم شده توسط کلید اتوماتیک شود، آن را به صورت خودکار قطع می کند و جلوی خطر آتش‌سوزی یا خرابی دیگر قطعات را می‌گیرد.

کلید اتوماتیک اشنایدر همچنین دارای سیستم حفاظتی از نوع دو جریان (Dual-Current Protection) است که با استفاده از دو حسگر جریان در دو نقطه مختلف از مدار، امکان تشخیص نوع خطا را فراهم می کند و جلوی خرابی و خطرات ناشی از خطای شبکه را می گیرد.

همچنین، کلید اتوماتیک اشنایدر دارای بدنه فلزی مستحکم و قابلیت نصب در صنایع مختلف از جمله صنایع نفت، گاز و پتروشیمی و … است.

جدول مشخصات فنی کلید اتوماتیک اشنایدر

کلید اتوماتیک قابل تنظیم و فیکس اشنایدر

کلیدهای اتوماتیک اشنایدر به دو شکل قابل تنظیم و غیر قابل تنظیم تولید و به فروش می‌رسند.
در جریان‌های ثابت از کلیدهای غیر قابل تنظیم یا فیکس کمک گرفته می‌شود که نمی‌توان در آن تغییری ایجاد کرد.
نوع دیگر که کلید اتوماتیک اشنایدر قابل تنظیم است، دارای کاربردهای زیادی در کارخانه‌ها و انواع صنایع دیگر می‌باشد.
از مهم‌ترین‌ ملاک‌های تفکیک کننده این کلیدها می توان به رنج جریانی آن‌ها اشاره کرد‌.

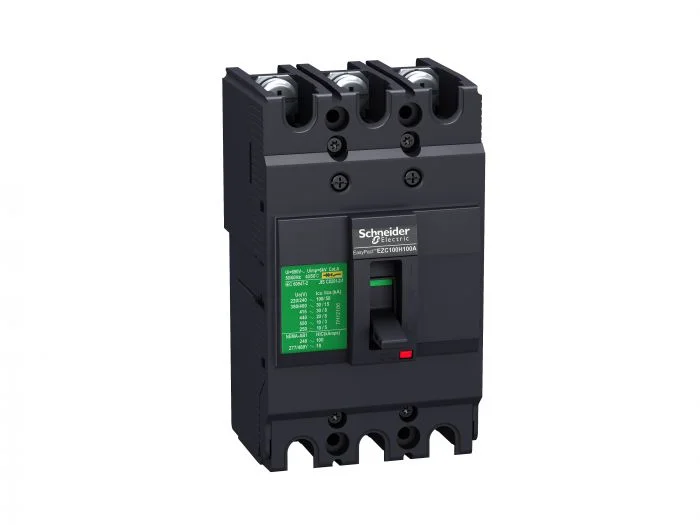

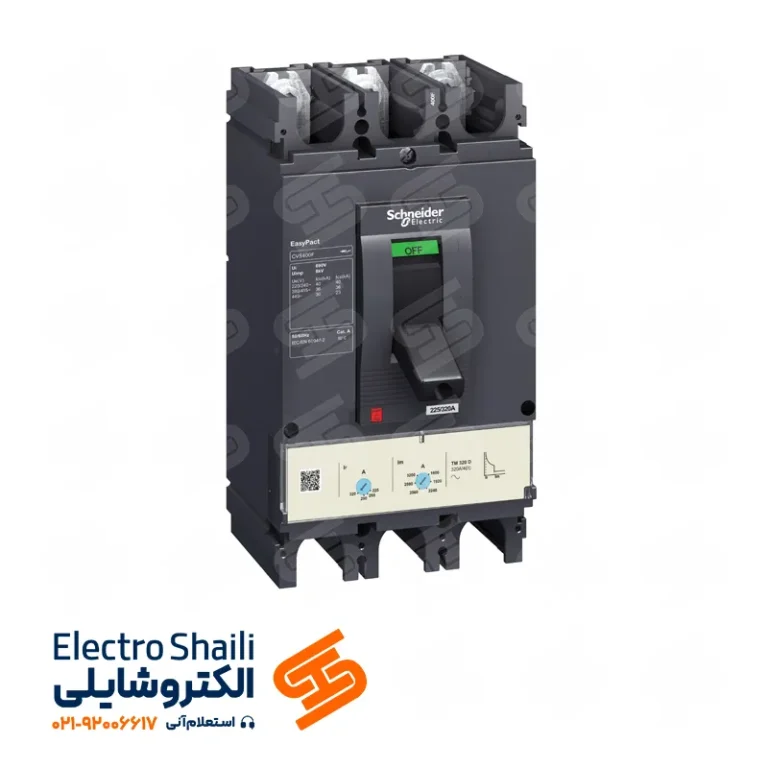

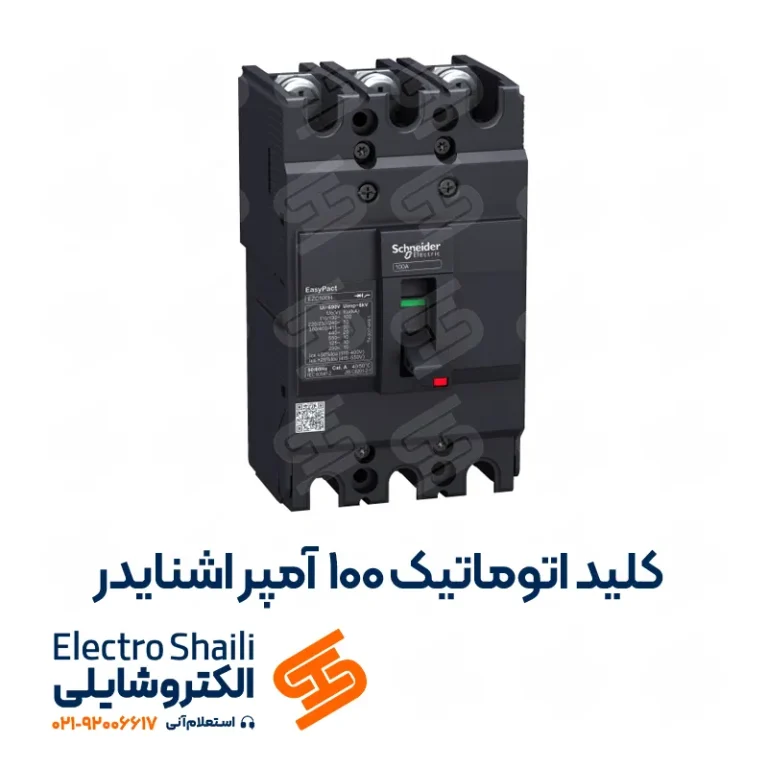

کلید اتوماتیک فیکس اشنایدر

یکی ازقطعات الکتریکی که به منظور محافظت از مدارهای الکتریکی در مقابل اتصال‌های کوتاه و اضافه بار بکار گرفته می‌شود، کلید اتوماتیک فیکس اشنایدر است.
این نوع کلید دارای دو جزء اصلی می‌باشد که عبارتنداز:

• قسمت الکتریکی: این بخش وظیفه دارد که اتصال‌های کوتاه و اضافه بار را تشخیص دهد.
• قسمت مکانیکی: فرآیندهای قطع و وصل جریان بر عهده این بخش از کلید اتوماتیک فیکس اشنایدر است.

کلیدهای فیکس اشنایدر در نوع‌های مختلفی مانند دو، سه، تک و چهار پل تولید می‌شوند.
از مهم‌ترین ویژگی‌های این کلید می‌توان به قابلیت تنظیم جریان اضافه بار، قابلیت تنظیم زمان تاخیر، قابلیت تنظیم جریان نامی، قابلیت تنظیم جریان اتصال کوتاه، قابلیت قطع و وصل دستی و خودکار اشاره کرد.
زمانی که از کلید اتوماتیک فیکس اشنایدر استفاده می‌شود، باعث صرفه جویی در انرژی، افزایش ایمنی، ساده سازی کنترل مدارهای الکتریکی و اطمینان از عملکرد صحیح مدارهای الکتریکی می‌شود.

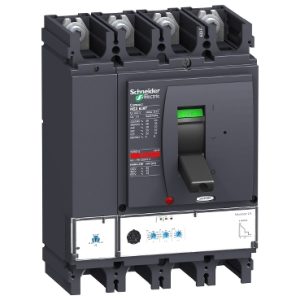

کلید اتوماتیک 4 پل اشنایدر

کلید اتوماتیک 4 پل اشنایدر دارای رنج جریان ۱۶ آمپر تا ۱۲۰۰ آمپر است و به منظور قطع کردن بارهای نیازمند نول از آن استفاده می‌کنند.
نکته مهم درباره‌ی این کلیدها، این است که باید در زمان وصل، ابتدا نول سپس فاز را متصل کرد اما هنگام قطع، ابتدا فاز سپس نول را قطع کرد.
کلید اتوماتیک 4 پل اشنایدر با قدرت قطع ۷۰، ۵۰، ۳۶ و ۲۵ کیلو آمپر تولید می‌شوند.
از کاربردهای مهم این کلید می‌توان به سوئیچینگ مصرف کنندگان غیرخطی اشاره کرد که به جریان نول آن دقت خاصی باید شود.
از دیگر موارد استفاده از کلید اتوماتیک اشنایدر ۴ پل می‌توان به موقعیت‌هایی که نیازمند جدایی دو سیستم  هستند اشاره کرد.

رنج کلید اتوماتیک اشنایدر

کلیدهای اتوماتیک اشنایدر در رنج‌های جریان مختلف تولید می‌شوند تا بتوان آن‌ها را متناسب با ظرفیت الکتریکی مدار و نوع مصرف انتخاب کرد.
این کلیدها معمولاً در بازه ۱۶ تا ۱۶۰۰ آمپر عرضه می‌شوند و برای حفاظت مدار در برابر اضافه‌بار، اتصال‌کوتاه و نشتی جریان به‌کار می‌روند.
مدل‌های رایج در تابلوهای برق صنعتی معمولاً شامل ۱۶A، ۳۲A، ۶۳A، ۱۰۰A، ۲۵۰A، ۴۰۰A و ۶۳۰A هستند.
هر رنج جریان برای کاربرد خاصی مورد استفاده قرار می‌گیرد؛ به‌طور مثال:

• ۱۶ تا ۶۳ آمپر: تابلوهای توزیع فرعی و مصرف‌های سبک

• ۱۰۰ تا ۲۵۰ آمپر: موتورهای صنعتی و لاین‌های اصلی توزیع

• ۴۰۰ تا ۶۳۰ آمپر و بالاتر: شبکه‌های قدرت و پروژه‌های سنگین صنعتی

برای انتخاب دقیق رنج کلید، باید جریان نامی بار، نوع حفاظت موردنیاز و شرایط محیطی در نظر گرفته شود.
جهت مشاهده قیمت و موجودی انواع کلید اتوماتیک اشنایدر در رنج‌های مختلف می‌توانید لیست محصولات همین صفحه را بررسی کنید.

یکی از تقسیم‌بندی‌های مهم کلید اتوماتیک اشنایدر، طبق بازه‌ی جریان و قدرت قطع‌شان است.
این کلیدها به دو دسته NS , NSX تقسیم می‌شوند هر دو گروه کلید اتوماتیک اشنایدر در دو حالت کلید سه پل و چهار پل ساخته می‌شوند.

از طرفی به دلیل داشتن وسایل جانبی مناسب، از این کلیدها در تجهیزات و دستگاه‌های برقی استفاده می‌کنند و باعث حفاظت از این وسایل می‌شود.
دسته NSX  کلیدهای اتوماتیک دارای جریان ۱۶ تا ۶۳۰ آمپر هستند همچنین، قدرت قطع آن ۲۵، ۴۶، ۵۰، ۷۰ کیلو آمپر را دارند.
دسته دیگر این کلیدها یعنی NSها، با جریان ۸۰۰ تا ۱۶۰۰ آمپر و قدرت قطع ۵۰ و ۷۰ کیلو آمپر ساخته می‌شوند.

کاربرد کلید اتوماتیک MCCB

کلید اتوماتیک MCCB برای حفاظت و مدیریت سیستم های برقی در صنایع، ساختمان ها و نیروگاه ها استفاده می شود. این کلیدها برای جلوگیری از اتلاف انرژی، آتش سوزی و صدمات دیگر به سیستم های برقی طراحی شده اند. به عنوان مثال، کاربردهای کلید اتوماتیک MCCB عبارتند از:

1. حفاظت از موتورهای الکتریکی: موتورهای الکتریکی در صنایع و نیروگاه ها بسیار مهم هستند و برای کار کردن به انرژی الکتریکی نیاز دارند. MCCB برای حفاظت از این موتورها در برابر افزایش جریان و حرارت آنها طراحی شده اند.
2. حفاظت از دستگاه های الکترونیکی: دستگاه های الکترونیکی مانند کامپیوتر، سرور و تجهیزات شبکه نیز برای کارکرد به انرژی الکتریکی نیاز دارند و باید در برابر اتلاف انرژی و خرابی های ناشی از آن محافظت شوند. MCCB می تواند برای حفاظت از این دستگاه ها در برابر جریان و ولتاژ اضافی استفاده شود.
3. حفاظت از سیستم های نورپردازی: در ساختمان ها و فضاهای عمومی مانند پارکینگ ها، سالن های ورزشی و هتل ها از سیستم های نورپردازی استفاده می شود که برای کارکرد به انرژی الکتریکی نیاز دارند. MCCB برای حفاظت از این سیستم ها در برابر اتلاف انرژی و خرابی های ناشی از آن مفید است.
4. حفاظت از سیستم های اعلام حریق: سیستم های اعلام حریق نیز برای کارکرد به انرژی الکتریک نیاز دارند و باید در برابر خرابی ها و اتلاف انرژی محافظت شوند. MCCB می تواند برای حفاظت از این سیستم ها در برابر جریان و ولتاژ اضافی استفاده شود.
5. حفاظت از سیستم های خنک کننده: سیستم های خنک کننده مانند چیلرها و تجهیزات تهویه مطبوع نیز برای کارکرد به انرژی الکتریکی نیاز دارند و باید در برابر اتلاف انرژی و خرابی های ناشی از آنها محافظت شوند. MCCB برای حفاظت از این سیستم ها در برابر جریان و ولتاژ اضافی استفاده می شود.
6. حفاظت از سیستم های نیروگاهی: سیستم های نیروگاهی برای تولید برق به انرژی الکتریکی نیاز دارند و باید در برابر افزایش جریان و ولتاژ آنها محافظت شوند. MCCB می تواند برای حفاظت از این سیستم ها در برابر خرابی ها و صدمات ناشی از آنها استفاده شود.
7. حفاظت از تجهیزات برقی: تجهیزات برقی مانند ترانسفورماتورها، سوئیچ های برقی و پایه های توزیع نیز باید در برابر جریان و ولتاژ اضافی محافظت شوند. MCCB برای حفاظت از این تجهیزات در برابر خرابی ها و صدمات ناشی از آنها استفاده می شود.
8. با توجه به موارد فوق، کلید اتوماتیک MCCB برای حفاظت و مدیریت سیستم های برقی در صنایع، ساختمان ها و نیروگاه ها بسیار مهم است و به عنوان یکی از اجزای اساسی سیستم های برقی به شمار می رود.

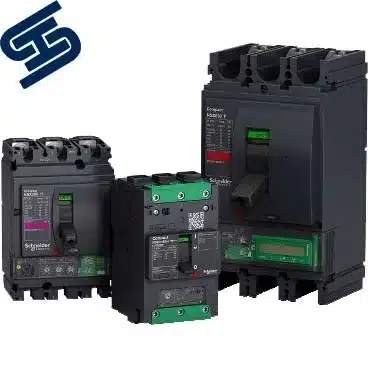

انواع سری‌های کلید اتوماتیک اشنایدر

کلیدهای اتوماتیک کمپکت اشنایدر در سری‌های مختلفی تولید می‌شوند تا بتوان از آن‌ها برای حفاظت مدارهای الکتریکی در پروژه‌های ساختمانی، صنعتی، تجاری و زیرساختی استفاده کرد.
دو سری شناخته‌شده و پرکاربرد این کلیدها شامل سری Compact NSX و سری Compact NS هستند.

هر یک از این سری‌ها از نظر رنج جریان، قدرت قطع، نوع رله حفاظتی، ابعاد، امکانات جانبی و کاربرد با یکدیگر تفاوت دارند.
بنابراین، هنگام انتخاب کلید اتوماتیک اشنایدر باید علاوه بر جریان نامی، سری مناسب را نیز بر اساس نوع پروژه و سطح حفاظت موردنیاز انتخاب کرد.

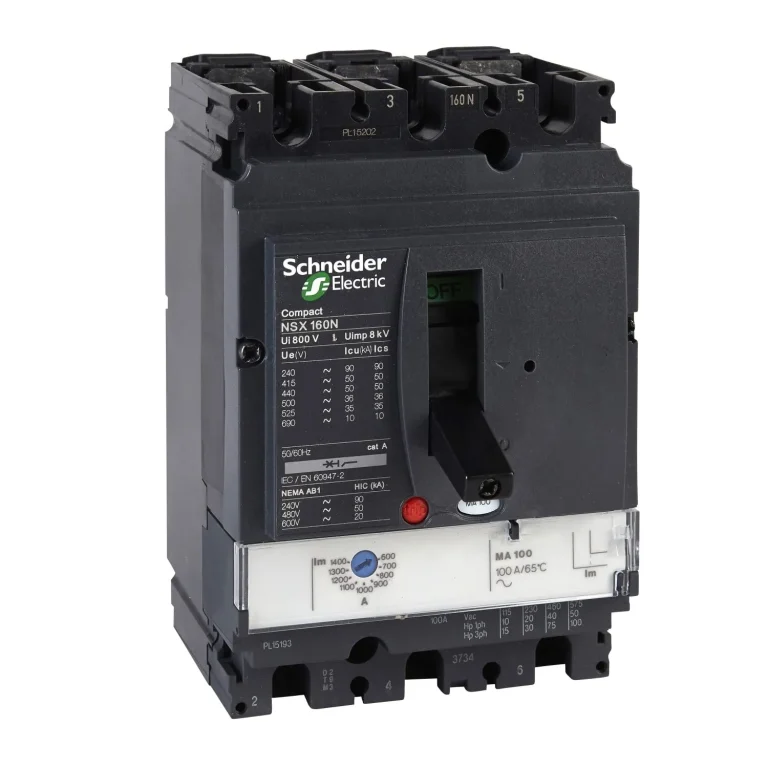

کلید اتوماتیک سری NSX اشنایدر

سری Compact NSX یکی از پرکاربردترین خانواده‌های کلید اتوماتیک کمپکت اشنایدر است.
این سری برای حفاظت از مدارهای فشار ضعیف در برابر اضافه‌بار، اتصال کوتاه و در برخی مدل‌ها خطای زمین طراحی شده است.

کلیدهای NSX در تابلوهای برق صنعتی، ساختمان‌های تجاری، مراکز داده، سیستم‌های تهویه، موتورخانه‌ها، خطوط تولید، تابلوهای توزیع و پروژه‌های انرژی مورد استفاده قرار می‌گیرند.

این کلیدها در مدل‌های مختلفی با رله‌های حفاظتی حرارتی مغناطیسی یا الکترونیکی MicroLogic تولید می‌شوند.
در مدل‌های الکترونیکی، امکان تنظیم دقیق پارامترهای حفاظتی و هماهنگی بهتر کلید با سایر تجهیزات حفاظتی تابلو وجود دارد.

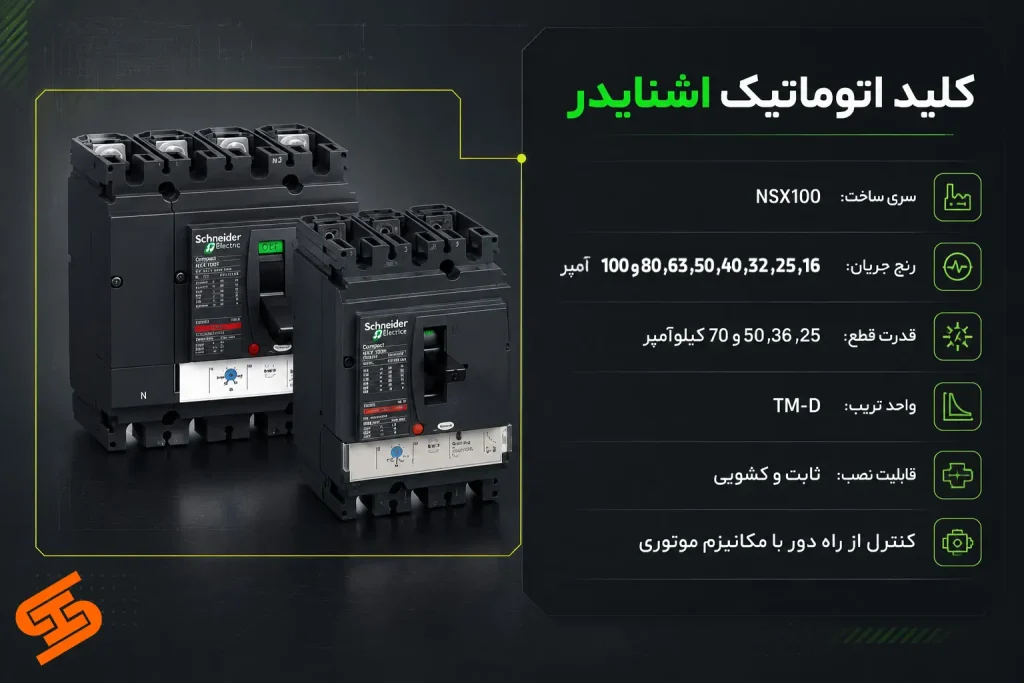

کلید اتوماتیک اشنایدر NSX100

کلید اتوماتیک اشنایدر الکتریک سری Compact NSX100 در رنج‌های جریانی ۱۶، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ آمپر و با قدرت قطع‌های ۲۵، ۳۶، ۵۰ و ۷۰ کیلوآمپر عرضه می‌شود.
این محصول با بهره‌گیری از واحد تریپ حرارتی مغناطیسی TM-D، حفاظت مطمئنی در برابر اضافه‌بار و اتصال کوتاه فراهم می‌کند.
همچنین قابلیت نصب به‌صورت ثابت یا کشویی و امکان کنترل از راه دور با استفاده از مکانیزم موتوری، این کلید را به گزینه‌ای کاربردی و قابل‌اعتماد برای حفاظت و کنترل مدارهای الکتریکی صنعتی و تأسیساتی تبدیل کرده است.

گزینه‌ای مناسب برای حفاظت فیدرهای خروجی، موتورهای کوچک و مدارهای توزیع در تابلوهای برق است.
طراحی فشرده و قابلیت استفاده از تجهیزات جانبی مختلف، نصب و مدیریت این کلید را در پروژه‌های ساختمانی و صنعتی آسان‌تر می‌کند.

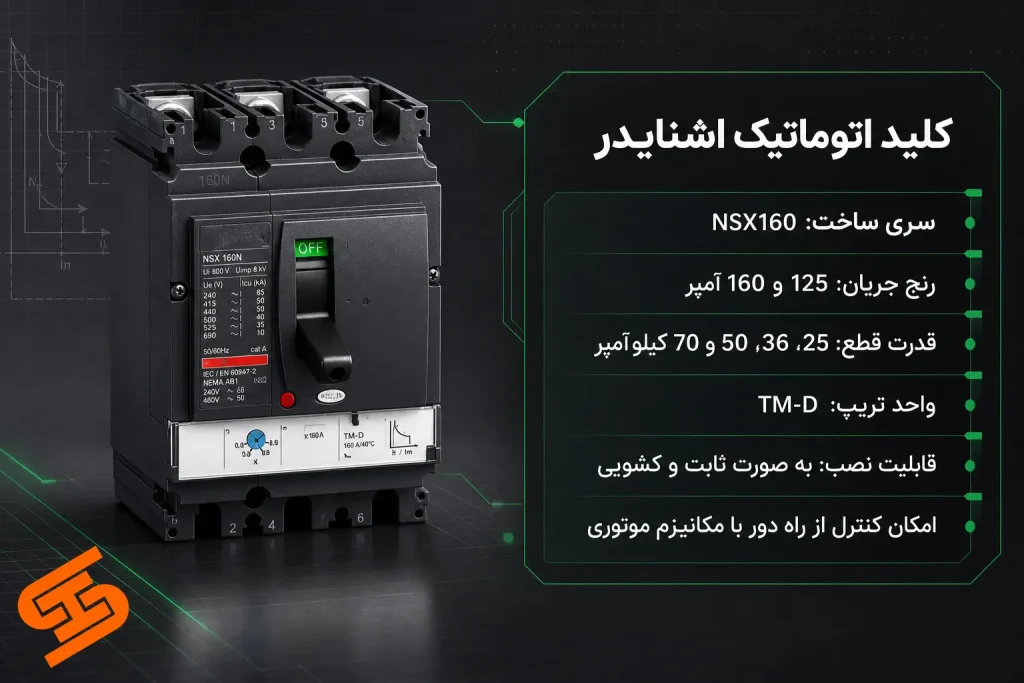

کلید اتوماتیک اشنایدر NSX160

کلید اتوماتیک اشنایدر ComPacT NSX160 یک کلید کمپکت فشار ضعیف با فریم ۱۶۰ آمپر است که برای حفاظت و کنترل مدارهای توزیع برق، تجهیزات صنعتی و تأسیسات الکتریکی به کار می‌رود.
این کلید با واحد تریپ حرارتی‌ مغناطیسی TM-D در رنج‌های جریانی ۱۲۵ و ۱۶۰ آمپر عرضه می‌شود و با توجه به مدل انتخابی، قدرت قطع آن می‌تواند ۲۵، ۳۶، ۵۰ یا ۷۰ کیلوآمپر باشد.

واحد تریپ حرارتی‌ مغناطیسی TM-D، مدار را در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.
کلید NSX160 اشنایدر در مدل‌های مختلف به‌صورت فیکس یا کشویی قابل نصب است و با افزودن تجهیزاتی مانند موتور مکانیزم، کنتاکت کمکی، کنتاکت خطا، شنت‌تریپ و رله آندرولتاژ، امکان کنترل و فرمان از راه دور را نیز فراهم می‌کند.

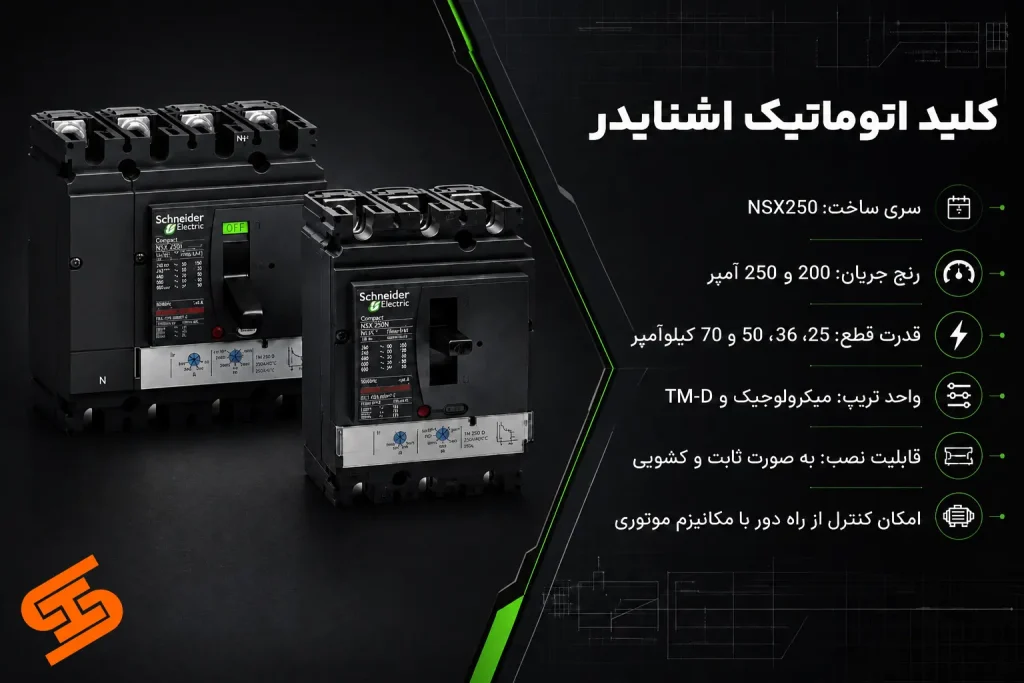

کلید اتوماتیک اشنایدر NSX250

برای حفاظت از مدارهای قدرت در پروژه‌های صنعتی و تأسیساتی، کلید اتوماتیک اشنایدر الکتریک Compact NSX250 انتخابی حرفه‌ای و مطمئن محسوب می‌شود.
این کلید در جریان‌های نامی ۲۰۰ و ۲۵۰ آمپر و با ظرفیت قطع ۲۵، ۳۶، ۵۰ یا ۷۰ کیلوآمپر قابل تهیه است و به کمک واحد حفاظتی TM-D یا Micrologic، مدار را در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.
تنوع در شیوه نصب ثابت یا کشویی و امکان تجهیز به مکانیزم موتوری برای قطع‌و‌وصل از راه دور نیز باعث شده است NSX250 انعطاف‌پذیری مناسبی برای استفاده در تابلوهای برق و سیستم‌های توزیع انرژی داشته باشد.

برای حفاظت مدارهای اصلی‌تر، فیدرهای صنعتی و تجهیزات با توان متوسط تا نسبتاً بالا استفاده می‌شود.
این مدل به دلیل دقت حفاظتی مناسب و سازگاری با لوازم جانبی متنوع، انتخابی کاربردی برای تابلوهای برق کارخانه‌ها، ساختمان‌های بزرگ و سیستم‌های تأسیساتی است.

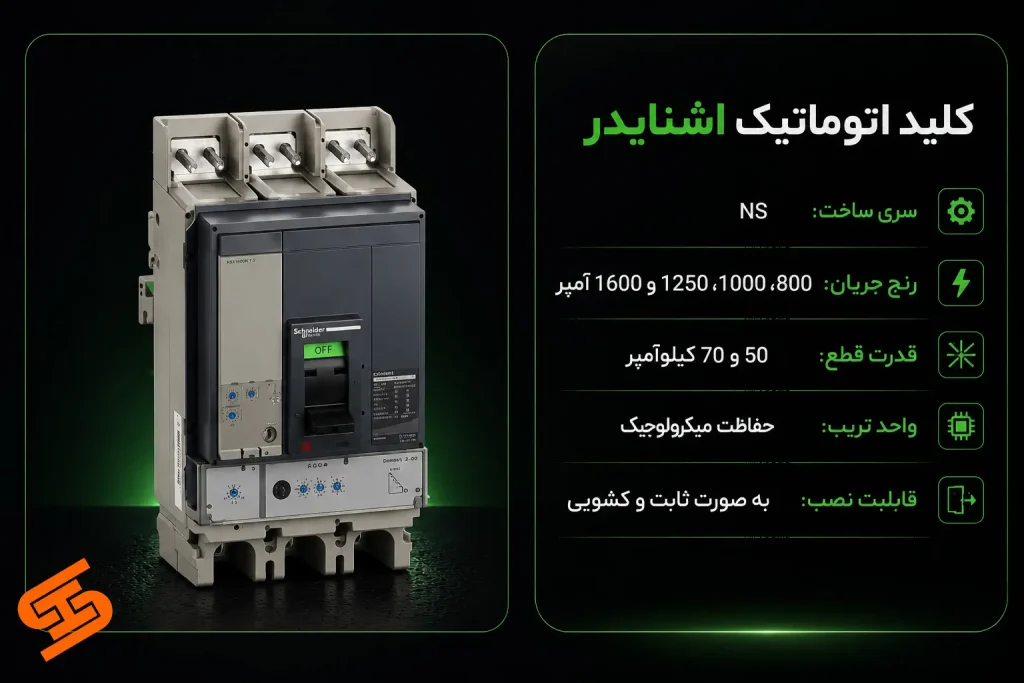

کلید اتوماتیک سری NS اشنایدر

کلید اتوماتیک اشنایدر سری MasterPact NS برای حفاظت از مدارهای قدرت در تابلوهای برق صنعتی و تأسیساتی به کار می‌رود.
این محصول در رنج جریان‌های ۸۰۰، ۱۰۰۰، ۱۲۵۰ و ۱۶۰۰ آمپر عرضه شده و با قدرت قطع ۵۰ و ۷۰ کیلوآمپر، حفاظت قابل‌اعتمادی در برابر خطاهای الکتریکی فراهم می‌کند.
وجود واحد تریپ میکرولوجیک و قابلیت نصب به‌صورت ثابت و کشویی، این کلید را به گزینه‌ای مناسب برای سیستم‌های توزیع برق با جریان بالا تبدیل کرده است.

این سری نسبت به مدل‌های NSX، معمولاً برای کاربردهایی با جریان نامی و سطح توان بالاتر به‌کار می‌رود و در رنج‌های بالاتر مانند ۸۰۰ تا ۱۶۰۰ آمپر قابل استفاده است.
به همین دلیل، کلیدهای سری NS بیشتر در ورودی تابلوهای اصلی، تابلوهای توزیع قدرت، مراکز صنعتی و پروژه‌های بزرگ نصب می‌شوند.

جدول مقایسه سری NS و NSX اشنایدر

مزایای کلید اتوماتیک اشنایدر

MCCBهای اشنایدر الکتریک برای بسیاری از مصارف، به عنوان یکی از بهترین گزینه‌ها در بازار شناخته می‌شوند.
برخی از مزایای کلید اتوماتیک MCCB اشنایدر نسبت به سایر برندها عبارتند از:

1. کیفیت ساخت: MCCBهای اشنایدر با استفاده از تکنولوژی پیشرفته و مواد با کیفیت ساخته شده اند و دارای استحکام و طول عمر بالایی هستند.
2. قابلیت کارکرد در شرایط سخت:
   MCCBهای اشنایدر برای کار در شرایط سخت محیطی طراحی شده اند و در برابر شوک ها، رطوبت، گرد و خاک و دیگر عوامل آلودگی مقاومت دارند.
3. عملکرد بالا:
   MCCBهای اشنایدر دارای عملکرد بالایی هستند و در برابر جریان‌های اضافی، جریان‌های کوتاه و دیگر مشکلات قابلیت مقاومت دارند.
4. قابلیت پیکربندی و تنظیم: MCCBهای اشنایدر از قابلیت پیکربندی و تنظیم بالایی برخوردارند، به طوری که می توان آنها را برای توان‌های مختلف و بهترین عملکرد برای سیستم مورد استفاده پیکربندی کرد.
5. طراحی کاربرپسند: MCCBهای اشنایدر با طراحی ساده و کاربرپسند خود، استفاده از آنها را برای کاربر آسان و راحت کرده‌اند.
6. قابلیت اتصالات فشار متوسط و بالا: MCCBهای اشنایدر قابلیت اتصالات فشار متوسط و بالا را دارا می‌باشند که به عنوان یکی از مزایای مهم آنها به شمار می‌آید.

در کل، MCCBهای اشنایدر با کیفیت و قابلیت‌های بالایی، برای کاربردهای مختلف از جمله صنایع، ساختمان‌ها و سیستم‌های انتقال برق بسیار مناسب هستند.
از دیگر مزایای کلید اتوماتیک MCCB اشنایدر می‌توان به موارد زیر اشاره کرد:

7. حفاظت در برابر شوک الکتریکی: MCCBهای اشنایدر برای حفاظت در برابر شوک الکتریکی طراحی شده اند و قابلیت اتصال به سیستم‌های حفاظت زمین و قطع کننده‌های جانبی را دارند.
8. امکان تغییر و جایگزینی: MCCBهای اشنایدر با استفاده از فناوری جدید، قابلیت تغییر و جایگزینی آسان دارند که این قابلیت به کاربران این امکان را می‌دهد تا در صورت نیاز، تغییرات لازم را در سیستم خود اعمال کنند.
9. مصرف کمتر انرژی: MCCBهای اشنایدر با توجه به طراحی و فناوری خود، مصرف کمتری از انرژی را نسبت به دیگر محصولات مشابه دارند.
10. سازگاری با سیستم‌های کنترل: MCCBهای اشنایدر با قابلیت سازگاری با سیستم‌های کنترل، امکان کنترل و مدیریت بهتری برای کاربران را فراهم می‌کنند.

به طور کلی، مزایای کلید اتوماتیک MCCB اشنایدر، به دلیل کیفیت و قابلیت‌های بالا، مانند عملکرد بالا، حفاظت در برابر شوک الکتریکی، مصرف کمتر انرژی و قابلیت پیکربندی و تنظیم، برای کاربران بسیار جذاب هستند.
به همین دلیل، MCCBهای اشنایدر انتخاب بسیاری از کاربران در سطح جهانی برای کاربردهای مختلف هستند.

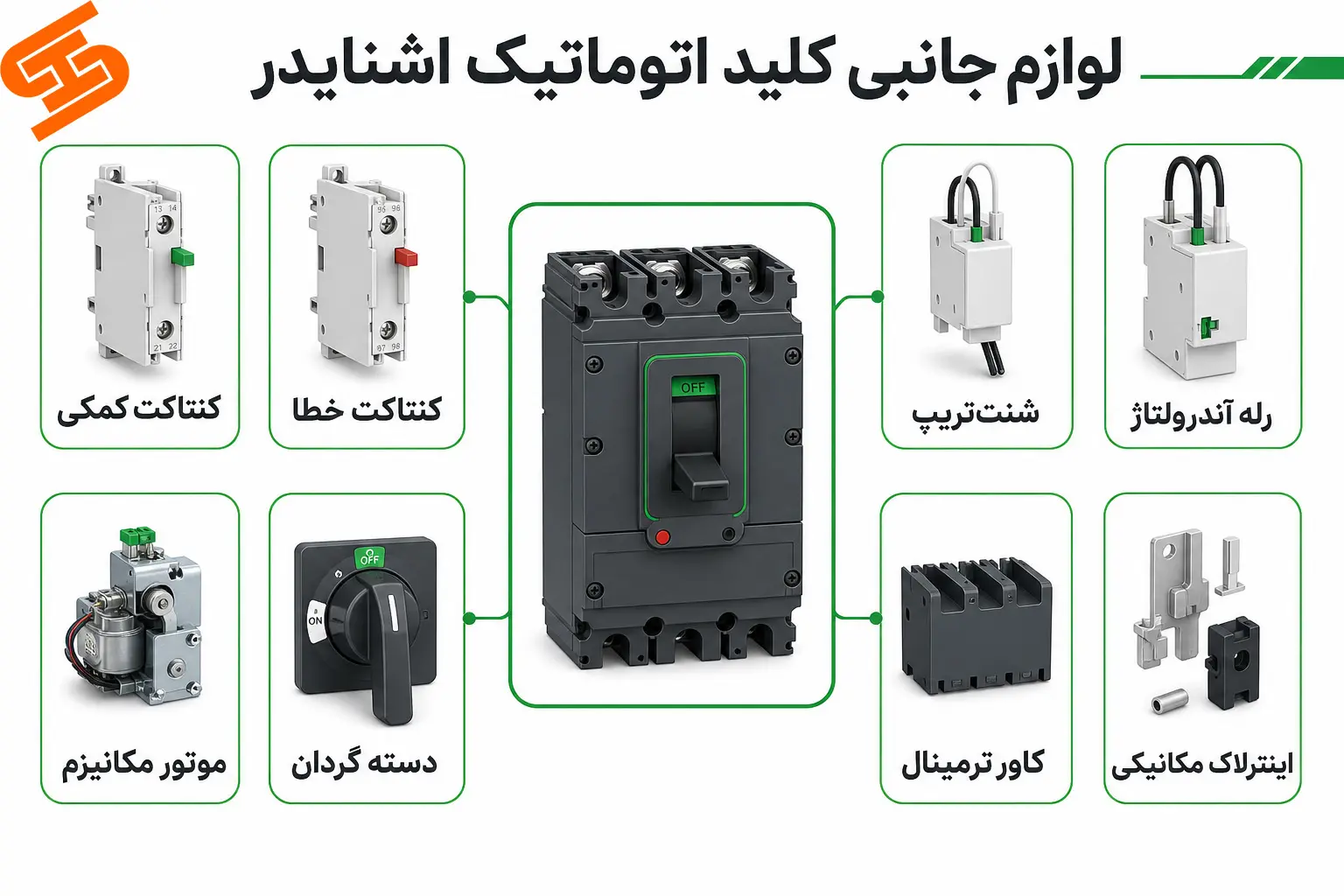

لوازم جانبی کلید اتوماتیک اشنایدر

لوازم جانبی کلید اتوماتیک اشنایدر برای افزایش ایمنی، کنترل بهتر و سهولت در بهره‌برداری استفاده می‌شوند.
کنتاکت کمکی وضعیت قطع و وصل کلید را به مدار فرمان اعلام می‌کند و کنتاکت خطا برای ارسال سیگنال تریپ یا خطای کلید به سیستم کنترل به کار می‌رود.
شنت‌تریپ امکان قطع کلید از راه دور را در شرایط اضطراری فراهم می‌کند و رله آندرولتاژ باعث قطع کلید در زمان افت ولتاژ یا جلوگیری از وصل در ولتاژ نامناسب می‌شود.
همچنین موتور مکانیزم برای شارژ فنر و عملکرد موتوردار کلید کاربرد دارد و دسته گردان امکان قطع و وصل ایمن از روی درب تابلو را فراهم می‌کند.
در برخی مدل‌ها، دسته کشویی یا اکستنشن برای دسترسی راحت‌تر، کاور ترمینال برای افزایش ایمنی، بلوک اتصال برای نظم بیشتر سیم‌کشی و اینترلاک مکانیکی برای جلوگیری از وصل هم‌زمان دو کلید استفاده می‌شود.
البته سازگاری هر کدام از این لوازم جانبی به سری کلید، سایز فریم، تعداد پل و نوع رله حفاظتی بستگی دارد.

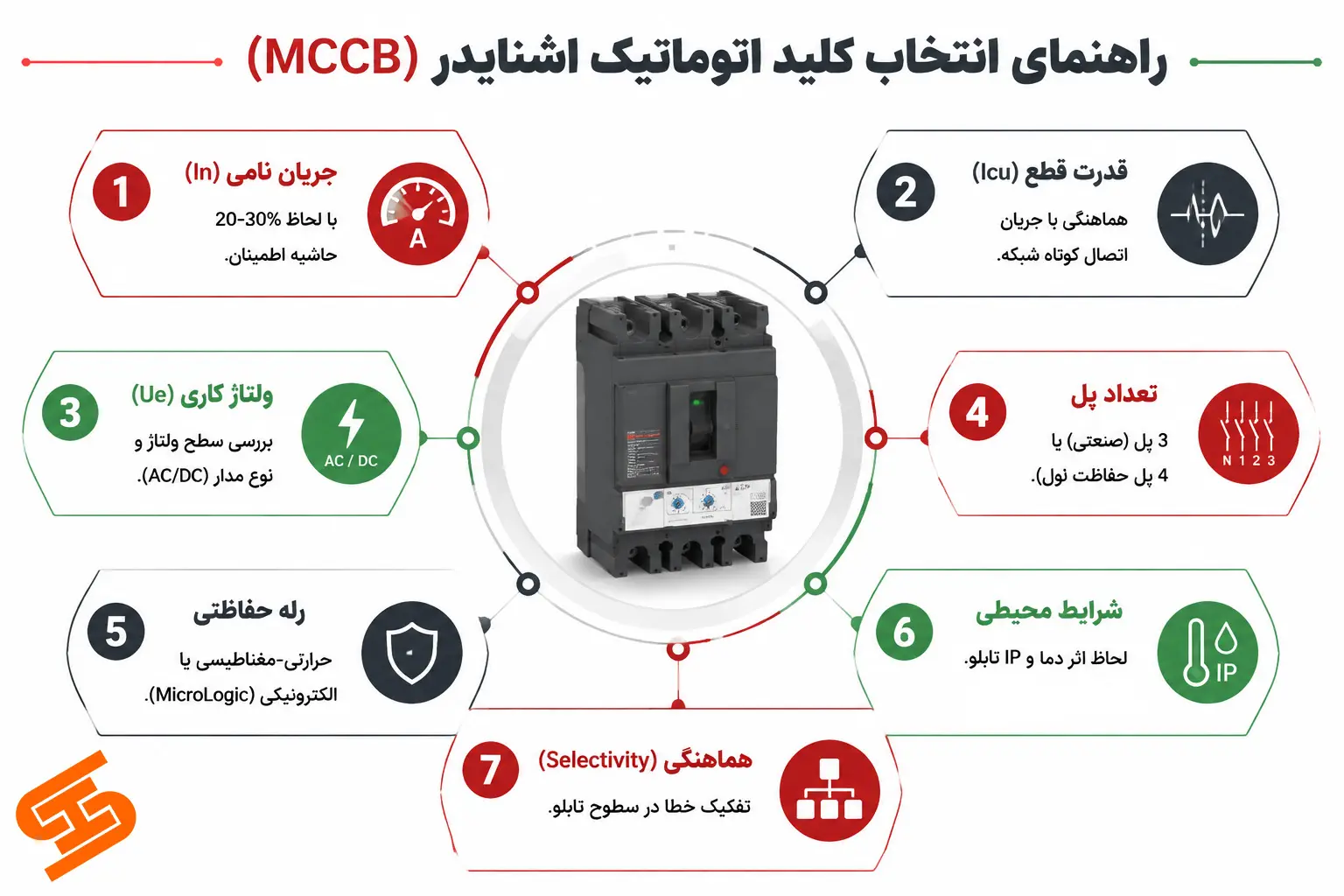

راهنمای انتخاب کلید اتوماتیک اشنایدر

انتخاب کلید اتوماتیک کمپکت اشنایدر (Schneider MCCB) فقط به عدد آمپر روی بدنه خلاصه نمی‌شود.
اگر کلید درست انتخاب نشود، ممکن است در برابر اضافه‌بار زودتر از حد لازم قطع کند یا در برابر اتصال کوتاه، حفاظت کافی نداشته باشد.
برای همین، هنگام خرید باید چند معیار فنی را هم‌زمان بررسی کرد.

1) جریان نامی؛ نقطه شروع انتخاب

جریان نامی، همان ظرفیتی است که کلید می‌تواند در شرایط عادی و به‌صورت پیوسته از خود عبور دهد.

در مدل‌های اشنایدر، این بازه بسته به سری محصول از 63 تا 1600 آمپر متغیر است.

برای انتخاب مطمئن‌تر، بهتر است کلید را کمی بالاتر از جریان واقعی بار در نظر بگیرید تا در لحظه راه‌اندازی یا نوسان مصرف، کلید بی‌دلیل قطع نکند.

به‌طور معمول، 20 تا 30 درصد بالاتر از جریان مصرفی انتخاب مناسبی است.

مثال: اگر بار شما 400 آمپر مصرف دارد، کلید 500 آمپر انتخاب منطقی‌تری است.

2) قدرت قطع؛ مهم‌ترین بخش حفاظت در اتصال کوتاه

قدرت قطع یا Icu نشان می‌دهد کلید تا چه میزان جریان اتصال کوتاه را می‌تواند مهار کند.

در کلیدهای اشنایدر، این مقدار معمولاً در بازه 25 تا 70 کیلوآمپر دیده می‌شود.

• برای تابلوهای نزدیک ترانس یا ورودی اصلی: مدل‌های 50 یا 70 کیلوآمپر مناسب‌ترند.
• برای تابلوهای فرعی: معمولاً 25 تا 36 کیلوآمپر کافی است.

نکته مهم این است که قدرت قطع کلید باید از جریان اتصال کوتاه شبکه کمتر نباشد.

3) ولتاژ کاری؛ تطابق با شبکه

ولتاژ کاری یا Ue مشخص می‌کند کلید برای چه سطح ولتاژی طراحی شده است.

بیشتر کلیدهای اشنایدر برای شبکه سه‌فاز 400 ولت AC استفاده می‌شوند و بعضی مدل‌ها تا 690 ولت هم پشتیبانی می‌کنند.

در پروژه‌هایی مثل UPS، سیستم‌های خورشیدی یا مدارهای DC باید حتماً مدل سازگار با همان ولتاژ انتخاب شود.

4) تعداد پل؛ 3 پل یا 4 پل؟

انتخاب پل‌ها به نوع شبکه و میزان حساسیت مدار بستگی دارد:

• 3 پل: رایج‌ترین انتخاب برای مدارهای سه‌فاز صنعتی
• 4 پل (3P+N): برای مواقعی که قطع هم‌زمان نول هم اهمیت دارد

اگر بارها نامتعادل باشند یا در مدار احتمال عبور جریان از نول وجود داشته باشد، مدل 4 پل انتخاب مطمئن‌تری است.

5) نوع رله حفاظتی

رله حفاظتی، مغز کلید اتوماتیک است و رفتار آن را تعیین می‌کند:

• حرارتی مغناطیسی ™: ساده، اقتصادی و مناسب کاربردهای عمومی
• الکترونیکی (MicroLogic): دقیق‌تر، قابل تنظیم‌تر و مناسب پروژه‌های حساس و صنعتی

اگر پروژه شما نیاز به تنظیمات دقیق‌تر، مانیتورینگ و هماهنگی حفاظتی دارد، رله الکترونیکی انتخاب بهتری است.

6) دمای محیط و شرایط نصب

عملکرد MCCB فقط به مشخصات روی کاتالوگ وابسته نیست.

در دمای بالای 40 درجه سانتی‌گراد، ظرفیت واقعی کلید کاهش پیدا می‌کند و باید موضوع Derating را در نظر گرفت.

همچنین اگر محیط نصب گردوغبار، رطوبت یا آلودگی صنعتی دارد، استفاده از تابلو یا محفظه با IP مناسب ضروری است.

7) هماهنگی حفاظتی در تابلو

در یک تابلو چندسطحی، هدف این است که هنگام خطا فقط نزدیک‌ترین کلید به محل خطا عمل کند، نه کل سیستم.

این موضوع با انتخاب درست جریان نامی، قدرت قطع و تنظیمات رله قابل مدیریت است.

نمایندگی کلید اتوماتیک اشنایدر

الکتروشایلی به‌عنوان فروشگاه تخصصی تجهیزات برق صنعتی در لاله‌زار تهران، عرضه‌کننده انواع کلید اتوماتیک اشنایدر در مدل‌های مختلف MCCB است.
این مجموعه با ارائه مشاوره فنی، بررسی مشخصات محصول، تأمین مدل‌های پرکاربرد و اعلام قیمت روز، انتخاب و خرید کلید اتوماتیک اشنایدر را برای مصرف‌کنندگان صنعتی، پیمانکاران و تابلو‌سازان ساده‌تر می‌کند.

اگر قصد خرید کلید کمپکت اشنایدر را دارید، می‌توانید برای دریافت مشاوره رایگان، استعلام موجودی و قیمت روز با الکتروشایلی در ارتباط باشید.

فروش کلید اتوماتیک اشنایدر

فروش کلید اتوماتیک اشنایدر در الکتروشایلی شامل مدل‌های متنوع MCCB از سری‌های ComPacT NSX و Compact NS است.
این کلیدها در انواع سه‌پل و چهارپل، فیکس و قابل تنظیم، حرارتی‌مغناطیسی و مجهز به رله الکترونیکی MicroLogic عرضه می‌شوند.
هنگام انتخاب کلید اتوماتیک اشنایدر باید عواملی مانند جریان نامی، قدرت قطع، ولتاژ کاری، تعداد پل، نوع رله حفاظتی و تجهیزات جانبی موردنیاز بررسی شود.
الکتروشایلی در لاله‌زار تهران، مدل‌های مختلف کلید اتوماتیک اشنایدر را با مشاوره فنی، بررسی مشخصات محصول، ضمانت اصالت و امکان استعلام قیمت روز ارائه می‌کند.

قیمت کلید اتوماتیک اشنایدر

با توجه به نقش مهم کلید اتوماتیک اشنایدر در محافظت از تجهیزات برقی و صنایع مختلف، این محصول روزانه به میزان زیادی تولید و روانه بازارهای فروش می‌شود.
درصورتی که قصد خرید این کالا را دارید می‌توانید، آن را با قیمت مناسب از سایت‌های فروش معتبری که در این زمینه وجود دارند انجام دهید.

قیمت کلی و نهایی این کلید با در نظر گرفتن فاکتورهای متعددی تعیین می‌شود در نتیجه، نمی توان یک قیمت ثابت برای آن ذکر کرد.
از جمله مهم‌ترین پارامترهای تاثیرگذار بر روی قیمت کلید اتوماتیک اشنایدر می‌توان به برند تولید کننده، نوع، اندازه، تعداد پل، جنس و غیره اشاره کرد.
با وجود این فاکتورها می‌توان قیمتی حدودی درباره‌ی این محصول بدست آورد.

سوالات متداول

1.کلید اتوماتیک اشنایدر چیست و چه کاربردی دارد؟

کلید اتوماتیک اشنایدر (Schneider MCCB) یکی از تجهیزات حفاظتی مدار است که برای جلوگیری از اضافه‌بار، اتصال کوتاه و نوسانات جریان طراحی شده است.
این کلیدها در تابلوهای برق صنعتی، سیستم‌های روشنایی، ژنراتورها و خطوط تولید مورد استفاده قرار می‌گیرند و در مقایسه با فیوزها، هوشمندتر و قابل تنظیم‌تر هستند.

2.تفاوت کلید اتوماتیک ۳ پل و ۴ پل اشنایدر چیست؟

تفاوت اصلی این دو مدل در وجود نول (Neutral) است.
کلید اتوماتیک ۴ پل اشنایدر علاوه بر سه فاز، نول مدار را هم قطع و وصل می‌کند و برای سیستم‌های چهار سیمه یا مصرف‌کننده‌های غیرخطی مناسب‌تر است.
اما مدل ۳ پل معمولاً در شبکه‌های سه فاز بدون نول استفاده می‌شود.

3.کلید اتوماتیک اشنایدر قابل تنظیم چه مزیتی دارد؟

در مدل‌های قابل تنظیم (Adjustable MCCB) می‌توان جریان نامی و زمان قطع را تنظیم کرد تا عملکرد کلید با نوع بار و شرایط مدار هماهنگ شود.
این قابلیت باعث می‌شود از قطع ناخواسته مدار جلوگیری شده و حفاظت دقیق‌تری در برابر اضافه‌بار یا خطاهای لحظه‌ای داشته باشید.

4.چگونه مدل مناسب کلید اتوماتیک اشنایدر را انتخاب کنیم؟

برای انتخاب مدل مناسب باید به موارد زیر توجه کنید:

• جریان نامی (In) مورد نیاز مدار

• قدرت قطع (kA) متناسب با سطح خطا

• تعداد پل‌ها (۳ یا ۴ پل)

• تیپ حفاظتی (N، F، L، H)
  در صورت نیاز به مشاوره تخصصی، کارشناسان الکتروشایلی می‌توانند مناسب‌ترین مدل را بر اساس پروژه شما معرفی کنند.

5.قیمت کلید اتوماتیک اشنایدر به چه عواملی بستگی دارد؟

قیمت این کلیدها بسته به آمپراژ، قدرت قطع، نوع تیپ (N، F، H، L) و تعداد پل‌ها (۳ یا ۴) متفاوت است.
همچنین نوسانات بازار و نوع سری (ComPacT NSX یا Masterpact) روی قیمت نهایی تأثیر دارد.
برای اطلاع از قیمت روز کلید اتوماتیک اشنایدر می‌توانید با الکتروشایلی تماس بگیرید.

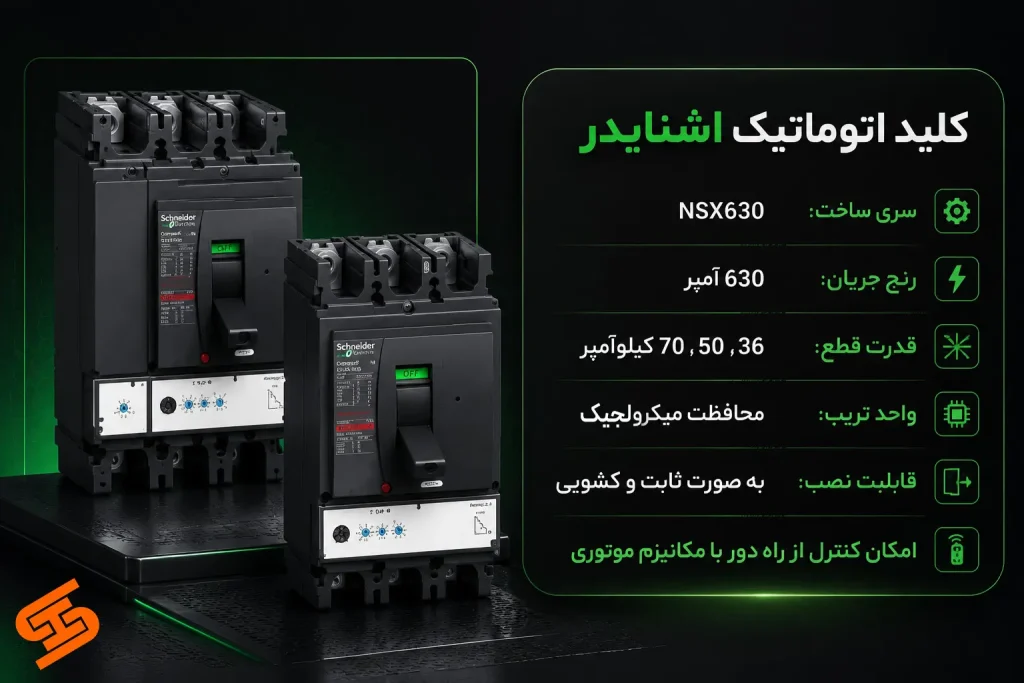

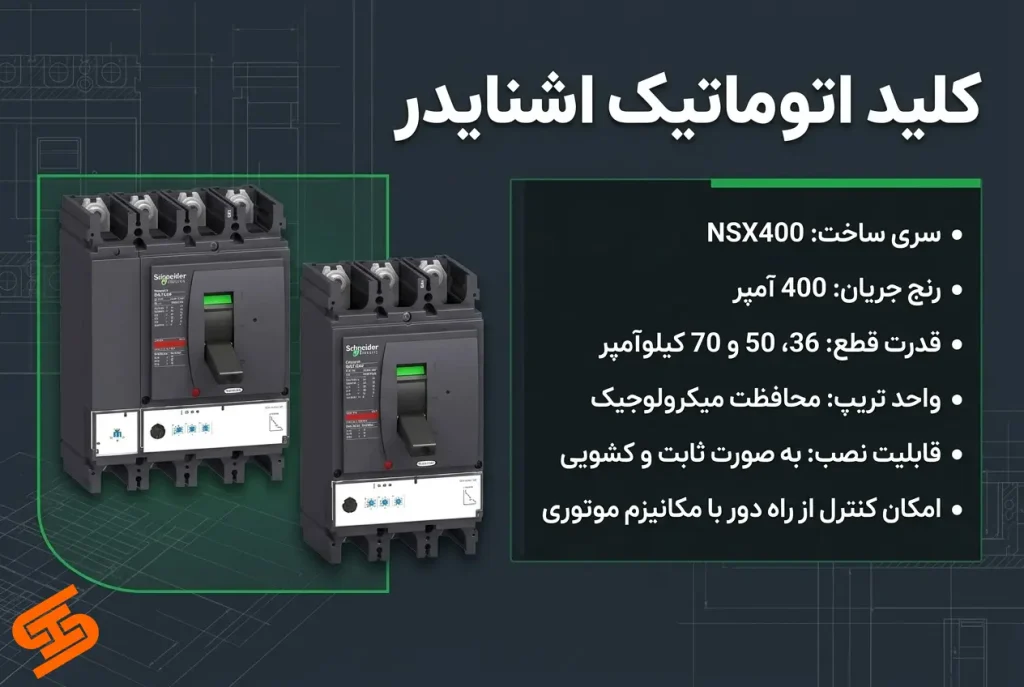

6.سری ComPacT NSX اشنایدر چه تفاوتی با سایر مدل‌ها دارد؟

سری ComPacT NSX جدیدترین نسل کلیدهای اتوماتیک اشنایدر است که دارای رله‌های هوشمند Micrologic، قدرت قطع بالا تا ۷۰kA و طراحی فشرده و مدرن است.
این سری در پروژه‌های صنعتی، ساختمانی و زیرساختی به‌صورت گسترده استفاده می‌شود و یکی از پرفروش‌ترین مدل‌های بازار ایران محسوب می‌شود.
