کلید هوایی اشنایدر یکی از تجهیزات الکتریکی مهم است که در سیستم های توزیع برق استفاده می شود.
اما واقعاً کلید هوایی اشنایدر چیست؟ این کلیدها معمولاً برای قطع و وصل کردن صنایع جریان برق در شرایط طراحی شده و به قابلیت‌های خاص در کاربردهای مختلف طراحی می‌شوند.
کلیدهای هوایی اشنایدر به شما امکان می‌دهد که از ایمنی بالاتری استفاده کنید، زیرا آن‌ها می‌توانند جریان‌های اضافی یا نوسانات برق را کنترل کنند.
همچنین، طراحی مدرن و کاربرپسند این محصولات باعث می‌شوند که نصب و استفاده از آن‌ها بسیار آسان باشد.
اگر به دنبال یک راه حل مطمئن برای مدیریت انرژی خود هستید، کلید هوایی اشنایدر (Schneider) گزینه‌ای عالی برای شما خواهد بود!
در ادامه به معرفی کامل انواع،قیمت،خرید،مزایا و ویژگی های آن میپردازیم.
انواع کلید هوایی اشنایدر
برند اشنایدر مدل‌های مختلفی از کلید هوایی داره که بسته به نیاز پروژه قابل انتخاب هستن. معروف‌ترین سری‌ها:
سری NW (مدرن و پیشرفته)
دارای قدرت قطع بالا (تا 100kA)، قابلیت نصب به‌صورت کشویی یا ثابت، مناسب پروژه‌های سنگین و حساس.
سری NT (کامپکت و اقتصادی)
برای پروژه‌هایی با بودجه محدودتر یا نیاز به فضای کمتر، ولی همچنان با کیفیت بالا.
کلیدهای هوایی اشنایدر در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند.
کلید هوایی ثابت
این نوع کلیدها برای کاربردهای ثابت و دائمی طراحی شده‌اند و معمولاً در مدارهای اصلی و توزیع برق استفاده می‌شوند.
کلید هوایی قابل تنظیم
این کلیدها دارای قابلیت تنظیم جریان قطع و وصل هستند و برای کاربردهایی که نیاز به تنظیمات دقیق دارند، مناسب هستند.
برای مطالعه بیشتر و کامل تر انواع کلید هوایی اشنایدر کلیک کنید.
کلید هوایی اشنایدر NT
کلید هوایی اشنایدر سری NT با طراحی فشرده و مهندسی دقیق، تمامی قابلیت‌های یک کلید اتوماتیک قدرت را در ابعادی کوچک ارائه می‌دهد.
این مدل برای پروژه‌هایی طراحی شده است که فضای نصب محدود دارند اما همچنان به حفاظت مطمئن و هوشمند نیاز دارند.
مشخصات فنی کلید هوایی اشنایدر NT
-
جریان نامی: از ۶۳۰ تا ۱۶۰۰ آمپر
-
ولتاژ نامی: تا ۶۹۰ ولت AC
-
قدرت قطع: از ۴۲ تا ۱۵۰ کیلوآمپر در ۴۱۵ ولت
-
نوع نصب: ثابت (Fixed) و کشویی (Draw-out)
-
تعداد پل‌ها: سه پل و چهار پل
-
واحد حفاظتی: مجهز به Micrologic برای اندازه‌گیری جریان، ولتاژ، توان و حفاظت از نشت زمین
-
کنترل: محلی روی کلید یا از راه دور از طریق شبکه‌های ارتباطی
-
لوازم جانبی: موتور شارژ، اینترلاک الکتریکی و مکانیکی، کنتاکت کمکی و نشانگر وضعیت
مزایای کلید هوایی NT
- طراحی جمع‌وجور و مناسب برای فضاهای محدود
- قابلیت استفاده در پروژه‌های صنعتی با نیازهای پیشرفته
- یکپارچه‌سازی عملکردهای حفاظتی و مدیریتی در یک دستگاه
- ارائه حداکثر ایمنی و کارایی در سیستم‌های الکتریکی
اگر به دنبال کلیدی با ابعاد کوچک، کارایی بالا و قابلیت تنظیم دقیق هستید، سری NT اشنایدر انتخابی هوشمندانه برای تابلوهای فشار ضعیف است.
کلید هوایی NW اشنایدر
سری NW اشنایدر (Masterpact NW) برای پروژه‌های بزرگ و حساس طراحی شده است؛ جایی که پایداری، دقت و اطمینان در حفاظت، اولویت اصلی است.
این کلید با قدرت قطع بالا تا ۱۰۰kA و امکان انتخاب در حالت ثابت یا کشویی، در تابلوهای اصلی، ورودی ژنراتور و سیستم‌های توزیع برق استفاده می‌شود.
واحدهای حفاظتی میکروپروسسوری Micrologic و قابلیت مانیتورینگ از طریق شبکه، کنترل دقیق و هوشمند مدار را فراهم می‌کنند.
ویژگی‌های کلید هوایی NW
-
مناسب برای جریان‌های بالا تا ۶۳۰۰ آمپر
-
قابلیت تنظیم دقیق حفاظت اضافه‌بار و اتصال کوتاه
-
انتخاب بین مدل فیکس یا کشویی برای سرویس ایمن
-
پشتیبانی از لوازم جانبی کامل مانند موتور شارژ و کنتاکت کمکی
-
امکان ثبت رخداد و مانیتورینگ لحظه‌ای
کاتالوگ کلید هوایی اشنایدر
برای دسترسی سریع به اطلاعات فنی و مشخصات مدل‌های مختلف کلید هوایی اشنایدر (Schneider ACB)، می‌توانید از طریق لینک زیر کاتالوگ رسمی Schneider Electric را در قالب فایل PDF دانلود کنید.
این فایل شامل جزئیات کامل سری‌های NT و NW است و به شما کمک می‌کند مناسب‌ترین مدل را برای پروژه خود انتخاب کنید.
📥 دانلود کاتالوگ کلید هوایی اشنایدر (PDF)
نقشه مدار فرمان کلید هوایی اشنایدر
ویژگی های کلید هوایی اشنایدر
کلیدهای هوایی اشنایدر الکتریک (Schneider ACB) با ترکیب فناوری پیشرفته، طراحی دقیق و ایمنی بالا، یکی از حرفه‌ای‌ترین تجهیزات حفاظتی در سیستم‌های برق صنعتی و ساختمانی محسوب می‌شوند.
در ادامه، مهم‌ترین ویژگی‌های این کلیدها را مرور می‌کنیم:
۱. قابلیت سفارشی‌سازی و تنوع مدل‌ها
کلیدهای هوایی اشنایدر در مدل‌ها و ظرفیت‌های مختلف (از ۶۳۰ تا ۶۳۰۰ آمپر) تولید می‌شوند تا پاسخگوی نیاز انواع پروژه‌ها باشند. شما می‌توانید متناسب با نوع تابلو، شرایط محیطی و جریان نامی، مدل موردنظر را انتخاب کنید.
۲. تحمل جریان‌های بالا و شرایط سنگین
این کلیدها توانایی تحمل جریان‌های شدید و اتصال‌کوتاه را دارند و در زمان بروز خطا، مدار را به‌سرعت و ایمن قطع می‌کنند.
۳. عیب‌یابی سریع و هوشمند
وجود نشانگرهای LED و سیستم‌های میکروپروسسوری در سری‌های Masterpact و NT، امکان تشخیص سریع خطا و بررسی وضعیت عملکرد را فراهم می‌کند.
۴. طول عمر بالا و ساختار مقاوم
استفاده از مواد باکیفیت و طراحی صنعتی، باعث افزایش دوام و عملکرد طولانی‌مدت کلیدهای اشنایدر در محیط‌های مختلف شده است.
۵. اتصال به سیستم‌های کنترلی و مانیتورینگ
کلید هوایی اشنایدر قابلیت اتصال به سیستم‌های هوشمند نظیر SCADA و BMS را دارد. این ویژگی به شما امکان کنترل و مانیتورینگ از راه دور را می‌دهد و در پروژه‌های مدرن حیاتی است.
۶. ایمنی بالا و عملکرد مطمئن
در صورت بروز هرگونه خطا یا اضافه‌بار، کلید به‌صورت خودکار عمل کرده و از تجهیزات و اپراتورها محافظت می‌کند. این ایمنی یکی از دلایل اصلی محبوبیت برند Schneider Electric در جهان است.
۷. مقاومت در برابر شرایط محیطی
کلیدهای اشنایدر برای کار در محیط‌های صنعتی سخت طراحی شده‌اند و در برابر گردوغبار، رطوبت و دمای بالا مقاوم‌اند.
۸. کنترل دقیق و مدیریت انرژی
با استفاده از ماژول‌های حفاظتی Micrologic، می‌توان جریان، توان و انرژی را به‌صورت دقیق اندازه‌گیری و کنترل کرد تا بهره‌وری سیستم افزایش یابد.
معرفی واحدهای حفاظتی میکرولاجیک و نقش آن در کلید هوایی چیست؟
۹. نصب آسان و نگهداری کم‌هزینه
طراحی ساده، دسترسی آسان به ترمینال‌ها و وجود اکسسوری‌های استاندارد، نصب و سرویس این کلیدها را سریع و مقرون‌به‌صرفه کرده است.
کاربردهای کلید هوایی اشنایدر
کلید هوایی اشنایدر در بسیاری از صنایع و ساختمان‌ها مورد استفاده قرار می‌گیرد. برخی از کاربردهای این کلیدها عبارتند از:
صنایع نفت و گاز
در صنایع نفت و گاز، کلید هوایی اشنایدر برای حفاظت از تجهیزات الکتریکی در برابر جریان‌های غیرمجاز و خطاهای الکتریکی استفاده می‌شود.
صنایع خودروسازی
در صنایع خودروسازی، این کلیدها برای حفاظت از مدارهای الکتریکی در خطوط تولید و مونتاژ استفاده می‌شوند.
ساختمان‌های تجاری و اداری
در ساختمان‌های تجاری و اداری، کلید هوایی اشنایدر برای حفاظت از سیستم‌های برق و تجهیزات الکتریکی استفاده می‌شود.
صنایع فولاد و معدن
در صنایع فولاد و معدن، این کلیدها برای حفاظت از تجهیزات الکتریکی در برابر شرایط سخت و جریان‌های غیرمجاز استفاده می‌شوند.
برای مشاهده و برسی کلید هوایی 2000 آمپر اشنایدر کلیک کنید.
قیمت کلید هوایی اشنایدر 1405
قیمت کلید هوایی اشنایدر به عواملی چون جریان نامی (630 تا 6300 آمپر) و قدرت قطع (مانند 42kA، 65kA یا 100kA) بستگی دارد و با ارتقای این پارامترها افزایش می‌یابد.
همچنین انتخاب مدل‌های 4P (چهار پل) در برابر 3P، ساختار کشویی (Drawout) نسبت به ثابت، تجهیز به مکانیزم موتوری، و بهره‌مندی از رله‌های حفاظتی پیشرفته‌تر نظیر LSIG، مستقیماً بر بهای نهایی این تجهیزات تأثیرگذار است.
برای مشاهده مشخصات فنی و قیمت به‌روز، همین حالا وارد صفحه کلید هوایی 2500 آمپر اشنایدر شوید و با یک کلیک خرید خود را نهایی کنید.
خرید کلید هوایی اشنایدر
خرید کلید هوایی اشنایدر (Schneider ACB) مستلزم تطبیق دقیق ملزومات فنی تابلو از انتخاب سری کامپکت NT یا مدل‌های توان‌بالای NW گرفته تا تعیین سطح رله حفاظتی Micrologic با نیازهای مدار است.
به‌دلیل حساسیت بسیار بالای این کلیدها در حفاظت تأسیسات و اهمیت اصالت کالا در بازار لاله زار، پیشنهاد می‌شود پیش از ثبت سفارش، مدارک فنی و کدفنی تجهیز را بررسی نمایید.
شما می‌توانید جهت تطبیق نقشه تابلوی فشار ضعیف و استعلام موجودی، مستقیماً با کارشناسان فنی الکتروشایلی در ارتباط باشید تا دقیق‌ترین گزینه متناسب با پروژه شما تأمین شود.
الکتروشایلی نمایندگی کلید هوایی اشنایدر الکتریک لاله زار
الکتروشایلی در منطقه لاله زار، به عنوان نمایندگی کلید هوایی اشنایدر الکتریک فعالیت می‌کند.
این نمایندگی با ارائه محصولات اصلی و با کیفیت اشنایدر الکتریک، به مشتریان خدمات و تجهیزات برقی مناسب ارائه می‌دهد.
با مراجعه به نمایندگی اشنایدر الکتریک لاله زار، می‌توانید نیازهای خود را در حوزه کلید هوایی و سایر تجهیزات برقی برآورده کنید.
شرکت اشنایدر الکتریک
شرکت اشنایدر الکتریک (Schneider Electric) یک شرکت چندملیتی فرانسوی است که در زمینه طراحی، تولید و توزیع تجهیزات برق فعالیت می کند.
این شرکت در سال 1836 توسط ادولف اشنایدر در فرانسه تاسیس شد و در حال حاضر در بیش از ۱۰۰ کشور جهان نمایندگی دارد.
محصولات شرکت اشنایدر الکتریک شامل تجهیزات برق، سیستم های خنک کننده، تجهیزات مدیریت انرژی و سیستم های خودکارسازی می شوند.
این شرکت در زمینه های مختلفی از جمله ساختمان هوشمند، تاسیسات صنعتی، خطوط انتقال و توزیع برق و انرژی های نو، فعالیت می کند.
شرکت اشنایدر الکتریک همچنین در تحقیق و توسعه فعالیت داشته و برای رشد پایدار و توسعه پذیری پروژه های نوآورانه ای را در دستور کار خود قرار می دهد.
مقایسه کلید هوایی اشنایدر با برند های دیگر
کلید هوایی اشنایدر و کلید هوایی زیمنس هر دو به عنوان کلید های اصلی در سیستم های توزیع برق استفاده می شوند و تفاوت هایی در مشخصات و ویژگی های آن ها وجود دارد.
یکی از تفاوت های مهم بین این دو کلید، نوع سیستم قطع و وصل کردن آن هاست.
کلید هوایی اشنایدر دارای سیستم قطع و وصل بازویی (به عنوان مثال مدل های Masterpact و Compact NSX) است، در حالی که کلید هوایی زیمنس دارای سیستم قطع و وصل دستی است (مانند مدل های 3WL و 3WT).
همچنین، کلید هوایی اشنایدر در مدل های مختلفی با رنج جریان و ولتاژ مختلف تولید می شود، که برای مثال مدل Masterpact دارای رنج جریان 800 تا 6300 آمپر و مدل Compact NSX دارای رنج جریان 16 تا 630 آمپر است.
در حالی که کلید هوایی زیمنس نیز در رنج های مختلفی مانند 400، 800، 1200 و 1600 آمپر تولید می شود.
در مورد ویژگی های کلید هوایی اشنایدر، می توان به دوام بالا، قابلیت تنظیم جریان و نصب آسان اشاره کرد.
همچنین این کلید ها با استفاده از تکنولوژی های جدید، مانند IoT (اینترنت اشیا) و تجهیزات هوشمند، به دسترسی و کنترل آسان تر برای کاربران کمک می کنند.
در مورد ویژگی های کلید هوایی زیمنس، می توان به پایداری و دوام بالا، قابلیت تشخیص خطاهای الکتریکی و ارتباط با سیستم های کنترلی با دیگر دستگاه های زیمنس اشاره کرد.
اگر در حال بررسی گزینه‌های مختلف برای انتخاب کلید هوایی هستید و می‌خواهید میان برندهای مطرح مقایسه دقیقی داشته باشید، پیشنهاد می‌کنیم کلید هوایی ال اس (LS) را نیز بررسی کنید.
این مدل‌ها علاوه‌بر قیمت اقتصادی‌تر، دارای قدرت قطع مناسب، طول عمر بالا و تنوع کاربردی گسترده هستند و در بسیاری از پروژه‌های صنعتی و ساختمانی به‌عنوان جایگزین به‌صرفه کلیدهای اروپایی استفاده می‌شوند.
موتور کلید هوایی اشنایدر
وقتی صحبت از کلید هوایی اشنایدر می شود، یکی از اجزای جانبی که حسابی تو پروژه‌های حرفه‌ای به چشم میاد، موتور کلید هست.
اما موتور کلید دقیقاً چیست و چه اهمیتی دارد ؟
موتور کلید هوایی اشنایدر چیست؟
موتور کلید یه ماژول برقی هست که وظیفه دارد عملیات شارژ فنر کلید رو به‌صورت خودکار انجام دهد. یعنی بدون نیاز به اپراتور، کلید آماده قطع یا وصل شدن می‌شود.
در سیستم‌های بحرانی یا تابلوهایی که در ارتفاع یا مکان غیرقابل دسترسی نصب شدن، این موتور یک نجات‌دهنده حرفه‌ای هست.
کاربرد موتور در کلیدهای هوایی
✅ شارژ خودکار فنر برای آماده‌سازی کلید
✅ فعال‌سازی عملیات از راه دور
✅ کاربرد در سیستم‌های کنترل اتوماتیک و BMS
✅ کاهش نیاز به اپراتور انسانی در شرایط خطرناک یا دور از دسترس
انواع ولتاژ موتور کلید هوایی اشنایدر
موتورهای کلید معمولاً در ولتاژهای مختلف تولید می‌شوند که با توجه به منبع تغذیه پروژه انتخاب می‌شوند.
| نوع موتور |
ولتاژ اسمی |
توضیحات |
| AC 220V |
تک‌فاز |
رایج‌ترین نوع، مناسب اکثر پروژه‌ها |
| DC 110V |
جریان مستقیم |
مخصوص سیستم‌های UPS یا اتوماسیون خاص |
| بدون موتور |
– |
برای کلیدهایی که عملیات دستی انجام می‌دهند |
نکات مهم در انتخاب موتور کلید هوایی
🔸 با ولتاژ سیستم تغذیه هماهنگ باشد
🔸 با مدل و سری کلید (NW یا NT) هماهنگ باشد
🔸 اگه از یونیت حفاظتی دیجیتال استفاده می شود، موتور هم باید پشتیبانی شده باشد
🔸 نصب و سیم‌کشی مطابق راهنمای کاتالوگ انجام شود (اتصال اشتباه، عملکرد کلید را مختل می کند)
اگر در پروژه‌های شما علاوه بر کلید هوایی اشنایدر، نیاز به بررسی گزینه‌های جایگزین یا مقایسه عملکرد وجود دارد، کلید هوایی هیوندای نیز یکی از انتخاب‌های رایج در سیستم‌های برق صنعتی است.

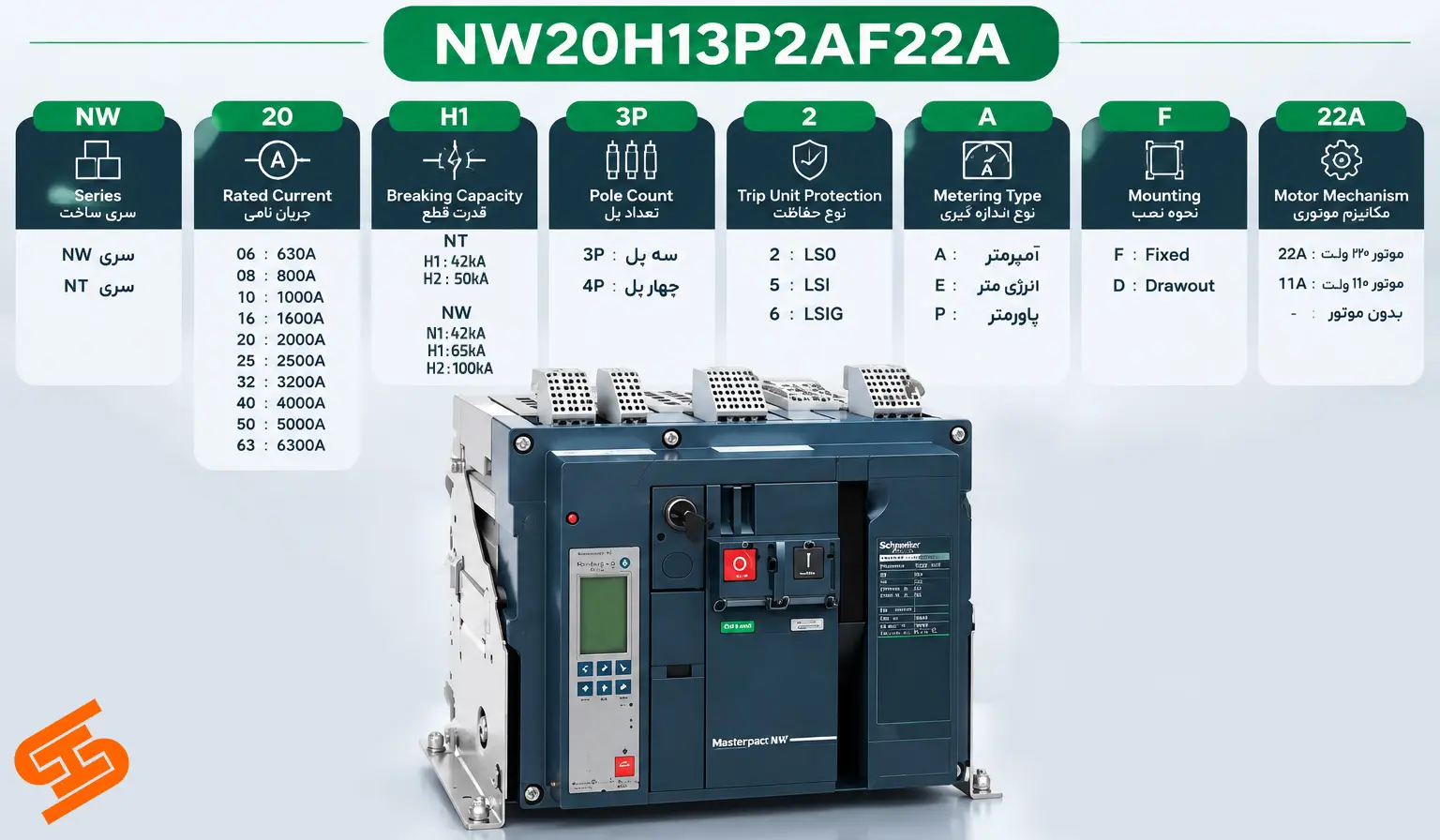

نحوه خواندن کد فنی کلید هوایی اشنایدر
سوالات متداول کلید هوایی اشنایدر
1. آیا کلید هوایی اشنایدر مقاوم در برابر شرایط سخت است؟
بله، کلید هوایی اشنایدر الکتریک با ساختاری مقاوم در برابر شرایط سخت و عوامل خارجی مانند گرد و غبار و رطوبت، مناسب برای استفاده در محیط‌های صنعتی است.
2. آیا نصب کلید هوایی اشنایدر الکتریک پیچیده است؟
خیر، نصب کلید هوایی اشنایدر الکتریک بسیار ساده است و با رعایت دستورالعمل‌های تولیدکننده، می‌توان آن را به راحتی نصب کرد.
3. آیا کلید هوایی اشنایدر الکتریک به مصرف انرژی کمک می‌کند؟
بله، کلید هوایی اشنایدر الکتریک با کنترل دقیق بر روی سیستم‌های برقی، امکان بهینه‌سازی مصرف انرژی را فراهم می‌کند.
4.کلید هوایی و کلید اتوماتیک کمپکت چه تفاوتی با هم دارند؟
کلید هوایی بیشتر برای کاربردهای سنگین با قدرت قطع بالاتر استفاده می شود.اما کلید کمپکت (MCCB) معمولاً برای تابلوهای توزیع ساده‌تر کاربرد دارد.
5. آیا کلیدهای هوایی اشنایدر قابل برنامه‌ریزی هستند؟
بله، مدل‌های دیجیتال این کلیدها امکان تنظیم دقیق پارامترها از طریق پنل یا نرم‌افزار رو دارند.
