کلید مینیاتوری ABB

ABB MCB

کلید مینیاتوری ABB ، از جمله تجهیزات یاتی و ضروری در حفاظت از مدارهای الکتریکی می‌باشد که با برخورداری از طراحی مدرن و تکیه بر استانداردهای بین المللی، از بروز مشکلاتی نظیر اتصالات کوتاه و همچنین اضافه بار به طور قابل توجهی جلوگیری می‌نماید.

  • وزن سبک و حمل و نقل آسان
  • مصرف انرژی کمتر
  • عمر زیاد و دوام بالا
  • قابلیت تحمل شرایط سخت صنعتی
  • نصب و راه‌اندازی آسان و سریع
  • قابلیت اتصال به سیستم های الکترونیکی
کلید مینیاتوری ABB
تعداد فاز
برند های برق صنعتی
کشور سازنده
در حال بارگذاری محصولات بیشتر

بر اساس نوع محصول

این فیلتر فقط در دسته بندی های برند کار میکند، نظیر هیوندای، اشنایدر و ....

بر اساس رنج جریان

بر اساس تعداد فاز

تعداد فاز

بر اساس برند

این فیلتر فقط در دسته بندی های بدون برند کار میکند، نظیر دسته کلید حرارتی، دسته کنتاکتور ها و ...

برند های برق صنعتی

بر اساس کشور سازنده

این فیلتر فقط در دسته بندی های بدون برند کار میکند، نظیر دسته کلید حرارتی، دسته کنتاکتور ها و ...

کشور سازنده

چگونه می‌توان از تجهیزات الکتریکی خود در برابر خطرات احتمالی محافظت نمود؟ آیا می‌خواهید امنیت سیستم‌های الکتریکی خود را به بالاترین حد ممکن برسانید؟ کلید مینیاتوری ABB، پاسخی مناسب به این سوالات است. این کلید با طراحی هوشمند خود، در انواع مختلفی به بازار عرضه می‌شود و دارای کاربردها و قابلیت‌های گوناگونی است. در ادامه این مقاله قصد داریم به طور جامع این محصول کاربردی و محبوب را مورد ارزیابی قرار دهیم تا شما مشتریان گرامی بتوانید بر اساس نیازهای خود کلیدی مناسب را انتخاب و تهیه کنید.

کلید مینیاتوری ABB

کلید مینیاتوری ABB یکی از تجهیزات اساسی و حیاتی در سیستم‌های برقی هستند که به عنوان قطع‌کننده‌های مدار کوتاه (MCB) نیز شناخته می‌شوند. این کلیدها نقش مهمی در حفاظت از تجهیزات، جلوگیری از حوادث و خرابی‌های ناشی از افزایش جریان برقی دارند. با طراحی کوچک و کارآمد، کلیدهای مینیاتوری ABB در صنایع مختلف، ساختمان‌ها و خانه‌ها مورد استفاده قرار می‌گیرند.

در این مقدمه، به معرفی و مزایای کلیدهای مینیاتوری ABB پرداخته و به تأثیرات اهمیت این اجزا در سیستم‌های برقی اشاره خواهد شد. همچنین، به نقش مهمی که این کلیدها در حفاظت از تجهیزات و افراد بازی می‌کنند، خواهیم پرداخت.

این کلیدها به محض تشخیص خطا، به سرعت جریان مدار را قطع کرده و از وارد شدن آسیب‌های جدی به تجهیزات و سیستم‌های الکتریکی ممانعت می‌کنند. کلیدهای مینیاتوری ABB دارای تنوع بالایی هستند و برای کاربردهای گوناگونی از جمله مصارف خانگی، تجاری و صنعتی طراحی شده‌اند و به عنوان یک محافظ هوشمند، امنیت و دوام تجهیزات الکتریکی را به طور چشمگیری افزایش می‌دهند.

کلیدهای مینیاتوری ABB با توجه به طراحی کم‌حجم و عملکرد قدرتمند، به صورت گسترده در محیط‌های مختلف از جمله صنعت، تجارت و خانه‌ها استفاده می‌شوند. ویژگی‌های حفاظتی، دقت عملکرد و قابلیت تحمل جریان‌های نامناسب از ویژگی‌های بارز این کلیدها محسوب می‌شوند.

در ادامه مقاله، به مباحثی نظیر اجزای ساختاری کلیدهای مینیاتوری ABB، نحوه عملکرد آنها در قطع و وصل جریان‌های برقی، و تأثیرات انتخاب صحیح این کلیدها در سیستم‌های برقی خواهیم پرداخت. همچنین، کاربردهای مختلف کلیدهای مینیاتوری ABB در صنایع و تجهیزات برقی را نیز به‌طور دقیق بررسی خواهیم کرد.

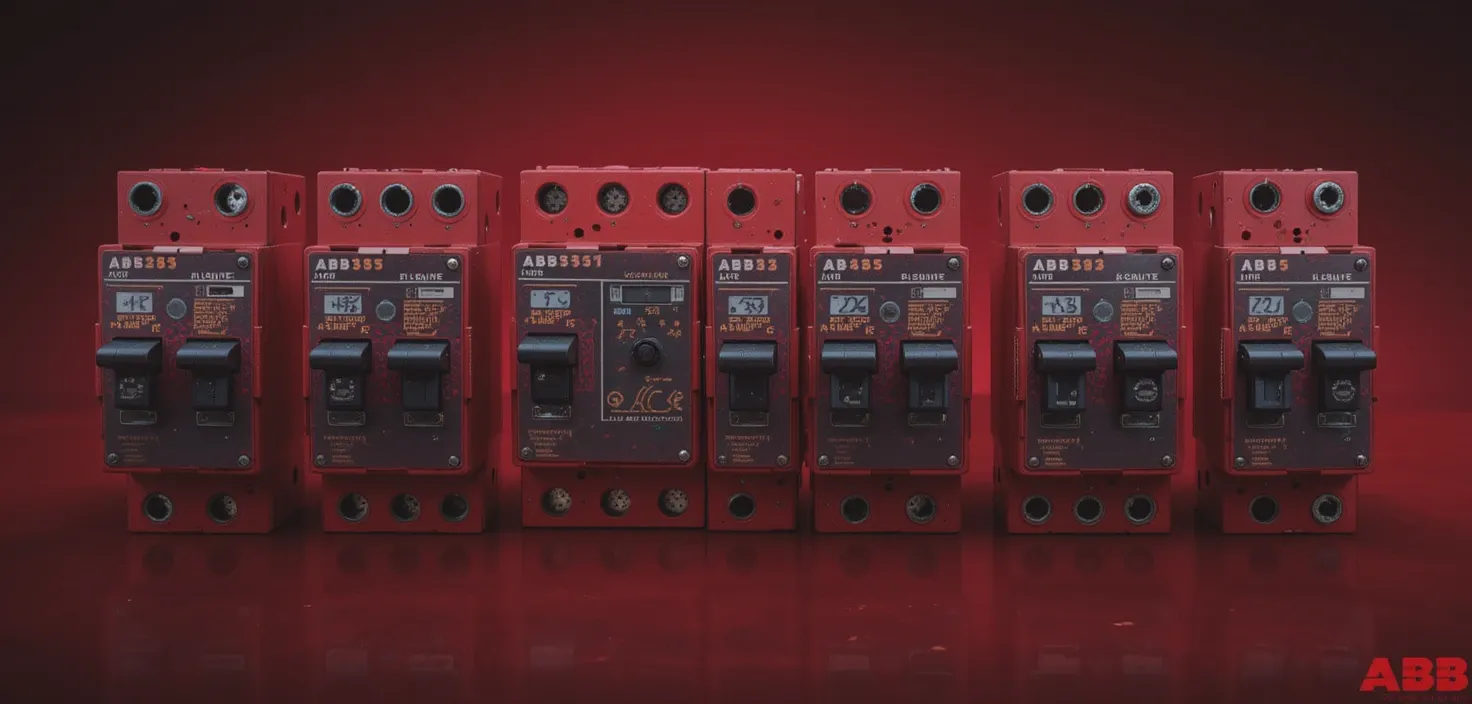

کلید مینیاتوری ABB

در نهایت، با توجه به تحولات پیشرفته در زمینه تکنولوژی و اتوماسیون، نقش کلیدهای مینیاتوری ABB به عنوان اجزای حیاتی در جهت ایجاد سیستم‌های برقی ایمن‌تر، کارآمدتر و هوشمندتر نیز مورد بررسی واقع خواهد شد.

انواع کلید مینیاتوری ABB

کلیدهای مینیاتوری ABB در انواع مختلفی طراحی و به بازار عرضه می‌شوند و هر کدام از ویژگی‌ها و کاربردهای خاصی برخوردار هستند. چنانچه قصد خرید و استفاده از این کلیدها را دارید، بهتر است پیش از هر اقدامی با انواع آنها آشنا شوید که در ادامه به معرفی هر یک و ویژگی آنها خواهیم پرداخت.

کلید مینیاتوری ABB سری SN 201 L – SN 201

این کلید با طراحی کمپکت و ساختار تک پل خود به همراه نول، نیاز به فضای اضافی را از بین برده و کارایی دو کلید مجزا را در قالب یک کلید ارائه می‌نماید. سری SN201 با توانایی تحمل جریان اتصال کوتاه تا 10000 آمپر، دارای عملکردی قدرتمند و مطمئن در شرایط سخت و دشوار است. به دلیل داشتن پل نول (N) نه تنها نصب و استفاده از آنها بسیار آسان و راحت است، بلکه امکان به کارگیری این کلیدها به عنوان کنتاکت کمکی باز نیز فراهم می‌باشد و این انعطاف عملکردی، این سری کلیدهای مینیاتوری ABB را برای حفاظت دقیق و کارآمد مدارهای الکتریکی بسیار مطلوب و مناسب ساخته اند.

 مدل‌های جدید سری SN201 از مینیاتوری های 1P+N در زیر خلاصه‌ای از نکات اصلی آورده شده است:

بررسی محصول:

    • سیستم pro M compact® یک سیستم مینیاتوری کامل است که توسط ABB طراحی شده است تا با تمامی نیازهای نصب سازگار باشد.
    • مدل‌های جدید مینیاتور 1P+N سری SN201 به منظور گسترش ارائه محصول معرفی شده‌اند.

SN201

  1. جایگزینی سری S9:
    • این محصولات سری S9 را جایگزین کرده و به طور سازگار با سیستم M compact® MCB ادغام می‌شوند.
    • پروفایل یکسان اطمینان حاصل می‌کند که نصب با نظم و هماهنگ به نظر بیاید.
  2. ویژگی‌های پیشرفته:
    • مینیاتورهای 1P+N سری SN201 فناورانه پیشرفته هستند و یک مجموعه جامع از اندازه، خصوصیات تریپ، ظرفیت شکنش و لوازم جانبی ارائه می‌دهند.
  3. رده و مشخصات:
    • در نسخه با خصوصیت “C”، با جریان‌های رتبه‌ای از 2 تا 40A در دسترس است.
    • در نسخه‌های با خصوصیت‌های “B” و “D” با جریان‌های رتبه‌ای از 6 تا 40A در دسترس است.
    • گزینه‌های ظرفیت شکنش شامل نسخه‌های 4.5kA، 6kA و 10kA می‌شود.
  4. مناسب برای تنوع تنظیمات:
    • سری SN201 به عنوان انتخاب ایده‌آل برای تمام تنظیمات نصب مورد نیاز در بخش‌های بازار مسکونی و تجاری طراحی شده است.
  5. نوآوری و ادغام:
    • سری SN201 با ویژگی‌های نوآورانه ارائه شده، انتخاب مناسبی برای یک دسته وسیع از کاربردها به نظر می‌رسد.

کلید مینیاتوری ABB سری S 200 S

کلید مینیاتوری ABB از سری S200، به منظور تامین ایمنی بارهای الکتریکی و جلوگیری از خسارات ناشی از اضافه بار و اتصال کوتاه طراحی شده. سری S200 با رعایت استانداردهای بین‌المللی، توانایی پوشش تمامی نیازهای بازارهای جهانی را دارد و با قابلیت تحمل جریان تا 100 آمپر، برای برای کاربردهای گوناگونی مورد استفاده قرار می‌گیرد.

طراحی مدولار و نصب آسان این سری کلیدهای مینیاتوری ABB، سبب شده که فضای بسیار کمی را در تابلوهای برق اشغال نماید و به طور همزمان کارایی و همچنین ایمنی را به حداکثر برساند. کیفیت ساخت و مواد استفاده شده در تولید کلیدهای مینیاتوری ABB سری S200 به قدری بالاست که این کلیدها قادر به مقاومت در برابر تنش‌های الکتریکی و مکانیکی می‌باشند و می‌توانند عمر طولانی را برای سیستم‌های حفاظتی فراهم نمایند.

کلید مینیاتوری S200 S یک راه‌حل ساده، ایمن و سریع برای اتصالات سیم‌کشی ارائه می‌دهد، این امکان را به دلیل فناوری نوآورانه ترمینال بدون پیچ و مهره بدون نیاز به ابزار. با استفاده از این فناوری، اتصال انواع کابل‌ها نسبت به قاطع‌های معمول با پیچ و مهره، سریع‌تر و آسان‌تر می‌شود. قاطع S200 S با تمام اجزای ABB System pro M compact® سازگاری کامل دارد و ادغام بی‌دردسری فراهم می‌کند.

S200-s

طراحی کاربرپسند شامل دسته ترمینال با حرکت آسان است که اتصال و قطع کابل‌های چهارخوشه و انعطاف‌پذیر، شامل کابل‌های دارای لوله‌های پایانی، را آسان می‌کند. این ویژگی‌ها باعث می‌شود که قاطع S200 S یک انتخاب کارآمد و چندمنظوره برای نصب‌های الکتریکی باشد.

کلید مینیاتوری ABB سری S 200

محدوده‌ی S200 برای حفاظت از نصبات در برابر بارزایی و اختلالات کوتاه، با اطمینان از قابلیت اطمینان و ایمنی در تمام شرایط عملیاتی طراحی شده است. ما یک پرتفوی وسیع داریم که راه‌حل‌هایی برای بسیاری از کاربردهای مختلف ارائه می‌دهد، ساخته شده برای استفاده در نصبات خانگی، تجاری کوچک یا صنعتی. به دلیل تاییدها به تطابق با بیشتر استانداردهای اصلی، این محدوده قابل استفاده در نصبات در سراسر جهان می‌باشد. علاوه بر این، محدوده‌ی S200 به طور کامل سازگار با یک طیف وسیع از لوازم جانبی است.

S200

کلید مینیاتوری ABB سری SU200

سری کلیدهای مینیاتوری ABB مدل SU200 حفاظت بهینه‌ای را برای مدارهای شاخه‌ای با استانداردهای معتبر UL و CSA فراهم می‌سازند. این مجموعه در اصل شامل مدل‌های SU200M، SU200ML و SU200MR می‌باشد که هر کدام از آنها با برخورداری از ویژگی‌های فنی پیشرفته، پوشش ولتاژهای AC و DC مختلفی را ارائه می‌کنند. مدل‌های SU200M و SU200MR با پشتیبانی از ولتاژی تا 480 ولت AC و 96 ولت DC و مدل SU200ML با ولتاژ 240 ولت AC و 96 ولت DC، به به کاربری‌های گوناگونی در صنایع مختلف پاسخ می‌دهند. این نوع کلید مینیاتوری ABB  با طراحی مدرن و جذاب و همچنین عملکردی پایدار، انتخابی مناسب برای حفاظت از مدارها در محیط‌های صنعتی و کاربردهای تجاری است و در بازارهای آمریکای شمالی و جهان به طور رایجی در دسترس قرار دارد.

کلید مینیاتوری ABB سری SN 201 M

سری SN201 دستگاه‌های کوچکی هستند که برای صرفه‌جویی در فضای نصب طراحی شده‌اند. در زیر ویژگی‌های کلیدی بر اساس توضیحات شما آمده است:

  1. طراحی کوچک: MCBs SN201 دارای طراحی کوچک هستند، که آنها را برای نصب در جاهایی که نیاز به صرفه‌جویی در فضا دارند، مناسب می‌سازد.
  2. سری 1P+N در 1 ماژول: این MCBها در تنظیمات سری 1P+N قابل دسترسی هستند و در یک ماژول جا می‌شوند.
  3. نسخه‌هایی با N در سمت راست یا چپ: بسته به عادات یا نیازهای نصب، MCBها در دو نسخه مختلف با N (نترال) در سمت راست یا چپ موجود هستند.
  4. ظرفیت قطعیت: ظرفیت قطعیت این MCBها از 3kA تا 10kA متغیر است. این نشان می‌دهد که این دستگاه‌ها قابلیت قطع یک مدار را تحت شرایط خاص را دارا هستند و برنامه‌ها را از محل زندگی تا صنعتی پوشش می‌دهند.
  5. کاربردهای چندگانه: این MCBها برای پوشش یک طیف گسترده از برنامه‌ها طراحی شده‌اند، از تنظیمات مسکونی تا نصب‌های صنعتی.
  6. سازگاری با لوازم جانبی System Pro M: این MCBها با لوازم جانبی System Pro M سازگار هستند. با این حال، برای ادغام صحیح، یک آداپتور اختصاصی (SN201-IH) به عنوان تماس کمکی مورد نیاز است.

SN 201

مهم است که دستورالعمل‌ها و مشخصات تولیدکننده را هنگام نصب و استفاده از این MCBها رعایت کنید تا ایمنی و عملکرد بهینه در سیستم‌های الکتریکی حاصل شود. اگر سوالات خاصی دارید یا نیاز به اطلاعات دقیق بیشتر دارید، توصیه می‌شود به مستندات محصول مراجعه کنید یا با تولیدکننده یا توزیع‌کننده تماس بگیرید.

کلید مینیاتوری ABB سری S 200 M

  1. توان خاموش کنندگی شعله:
    • سیکوئنسرهای کوچک در محدوده S200 M UC با آهنربای دائمی در لوله‌های خاموش کننده داخلی تجهیز شده‌اند.
    • این آهنرباها برای خاموش کردن شعله الکتریکی تا 500 ولت DC طراحی شده‌اند.
    • ظرفیت حادثه‌زایی (Icu) به عنوان 4.5 kA مشخص شده است که نشان‌دهنده قابلیت مقابله با اتفاقات ناگهانی و قطع جریان تحت چنین شرایطی است.
  2. کنترل انعطاف‌پذیر:
    • این سیکوئنسرها برای ارائه کنترل انعطاف‌پذیر برای جریان‌های مستقیم و متناوب طراحی شده‌اند، که آنها را چندجانبه برای کاربردهای مختلف می‌کند.
  3. ظرفیت خرابی بالا:
    • این سیکوئنسرها به عنوان ایده‌آل برای کاربردهای صنعتی توصیف شده‌اند به دلیل ظرفیت خرابی بالای 10 kA.
    • ظرفیت خرابی بالا در محیط‌های صنعتی حیاتی است که در آن سیستم‌های الکتریکی ممکن است با شورت یا بار زیاد مواجه شوند.
  4. انواع پیکربندی:
    • محدوده S200 M UC در پیکربندی‌های یک قطب و چندقطبی در دسترس است.
    • جریان‌های رتبه‌بندی شده برای این سیکوئنسرها از 0.2 تا 63 آمپر متغیر است که گزینه‌های متنوعی برای تطبیق با نیازهای مختلف الکتریکی فراهم می‌کند.
  5. محدوده خطوط ویژه – S200MTUC:
    • یک نسخه خاص در این محدوده به نام S200MTUC وجود دارد که به کاربردهای خطوط اختصاص یافته است.
    • این نسخه با استفاده از مواد ویژه برای ملاقات با نیازهای آتش و دود در سیستم‌های خطوط طراحی شده است.

s200-m

در کل، به نظر می‌رسد محدوده S200 M UC یک مجموعه چندمنظوره از سیکوئنسرهای کوچک با ویژگی‌هایی نظیر آهنرباهای خاموش کننده، کنترل انعطاف‌پذیر برای جریان‌های DC و AC، ظرفیت خرابی بالا و انواع پیکربندی‌ها برای تطبیق با نیازهای جریان مختلف است. محدوده خاص خطوط (S200MTUC) نیز به نیازهای خاص در کاربردهای خطوط پرداخته و تاکید بر ملاحظات ایمنی مرتبط با آتش و دود دارد.

کلید مینیاتوری ABB سری S 200 P

  1. مکانیسم‌های تریپ:
    • مکانیسم تریمپ ترمال تاخیری: برای حفاظت در برابر بارانفجار استفاده می‌شود.
    • مکانیسم تریمپ الکترومکانیک: برای حفاظت در برابر اتصال کوتاه استفاده می‌شود.
  2. خصوصیات:
    • در خصوصیات مختلفی مانند: B، C، D، K، Z موجود است.
  3. پیکربندی‌ها:
    • 1P، 1P+N، 2P، 3P، 3P+N، 4P.
  4. ظرفیت شکست:
    • تا 25 کیلوآمپر در 230/400 ولت جریان متناوب.
  5. جریان رتبه‌بندی شده:
    • تا 63 آمپر.
  6. تطابق:
    • با استانداردهای بین‌المللی مانند IEC/EN 60898-1، IEC/EN 609 47-2، UL1077 و CSA 22.2 No. 235 هماهنگ است.
  7. کاربردها:
    • مناسب برای کاربردهای مسکونی، تجاری و صنعتی.
  8. تماس کمکی:
    • تماس کمکی قابل نصب در پایین، که در صورت نصب بر روی S200P، ۵۰٪ فضایی را صرفه جویی می‌کند.

S200 P

استفاده از این تریپرهای مینیاتوری System pro M compact S200P با چندین ویژگی و اطلاعات مختلف آنها را به یک انتخاب قدرتمند برای حفاظت الکتریکی در محیط‌های مختلف تبدیل می‌کند.

کلید مینیاتوری ABB سری S800

کلیدی به مدل S800C یک مدار شکن عملکرد بالا است که برای استفاده در برنامه‌های IEC و UL طراحی شده و یک راه حل چندگانه و جمع و جور است. ویژگی‌ها و کاربردهای مهم زیر آورده شده‌اند:

ویژگی‌های اصلی:

  1. طراحی: مدار شکن برای استفاده در برنامه‌های IEC و UL طراحی شده و در نسخه‌های 1، 2، 3 و 4 قطبی در دسترس است.
  2. نصب صرفه‌جویی در فضا: عرض قطب کوچک تنها 27 میلی‌متر است که نصب صرفه‌جویی در فضا را ممکن می‌کند و مناسب برنامه‌هایی است که فضا عامل مهمی است.
  3. دامنه جریان: دامنه جریان از جریان‌های نامی از 10 آمپر تا 125 آمپر (بسته به خصوصیت) را پوشش می‌دهد.
  4. ظرفیت شکست کوتاه مدت (Icu/Icc):
    • برای برنامه‌های IEC: تا 25 کیلوآمپر Icu.
    • برای برنامه‌های UL: تا 20 کیلوآمپر Icc.
  5. تطابق با استانداردهای جهانی: S800C با ایستاده بودن در برابر استانداردهای جهانی، امکان نصب در سراسر جهان را فراهم می‌کند. یک محصول می‌تواند نیازهای هر دو برنامه IEC و UL را برآورده سازد.

S800

حوزه‌های کاربرد:

  1. حفاظت ترانسفورماتور: مناسب برای حفاظت از ترانسفورماتورها در برابر جریان‌ها و اتصالات کوتاه.
  2. حفاظت موتور: حفاظت برای موتورها در برابر اشکال و بارهای زیاد.
  3. صنعت معدن (سطح باز و زیرزمینی): ایده‌آل برای استفاده در محیط‌های معدن، شامل سطح باز و عمق زمین.
  4. سیستم‌های توزیع قدرت (مثل تونل‌ها): مناسب برای سیستم‌های توزیع قدرت در تونل‌ها و محیط‌های مشابه.
  5. حفاظت سیستم‌های روشنایی: می‌تواند برای حفاظت از سیستم‌های روشنایی در برابر اشکال الکتریکی استفاده شود.
  6. حفاظت تجهیزات تهویه: حفاظت از تجهیزات تهویه را ارائه می‌دهد و اطمینان حاصل می‌کند که عملکرد آنها ایمن و قابل اعتماد باشد.
  7. برنامه‌های تامین شده توسط سیم‌های بلند: مناسب برای استفاده در برنامه‌هایی که توسط سیم‌های بلند تامین می‌شوند.

ویژگی‌های اضافی:

  • ولتاژ عملیاتی نامی: تا 440 ولت AC (IEC) و 277/480Y ولت AC (UL)، که چندگانه برای نیازهای ولتاژ مختلف می‌شود.
  • محافظ تکمیلی: مدار شکن به عنوان یک محافظ تکمیلی در سیستم‌های الکتریکی عمل می‌کند.
  • تغییرات سریع در دستگاه‌های لوگ حلقه‌ای: اجازه تغییرات سریع و راحت در دستگاه‌های لوگ حلقه‌ای را می‌دهد.
  • طراحی جمع و جور: طراحی جمع و جور به بهبود کارایی کل مدار شکن کمک می‌کند.

به طور خلاصه، مدار شکن S800C یک راه حل بسیار قابل تنظیم و کارآمد است که با استانداردهای جهانی همخوانی دارد و گستره وسیعی از برنامه‌ها در صنایع مختلف را پوشش می‌دهد. طراحی جمع و جور و ظرفیت بالای شکست کوتاه مدت آن، آن را یک انتخاب قابل اعتماد برای نیازهای متنوع حفاظت الکتریکی می‌کند.

تاریخچه شرکت ABB

شرکت ABB یکی از بزرگترین و معتبرترین شرکت‌های فناوری و مهندسی برق در جهان است. این شرکت در زمینه اتوماسیون، رباتیک، نیروگاه‌ها، تجهیزات الکتریکی و محصولات مرتبط فعالیت دارد. نام “ABB” اختصاری از “Asea Brown Boveri” می‌باشد که نشان‌دهنده ادغام دو شرکت قدرتمند اسه (Asea) و برونر (Brown Boveri) در دهه 1980 میلادی است. در ادامه، تاریخچه این شرکت را به طور خلاصه بررسی می‌کنیم:

Asea: شرکت Asea در سال 1883 در کشور سوئد تأسیس شد. فعالیت اصلی این شرکت در زمینه تولید تجهیزات الکتریکی و الکتروموتورها بود. در طی سال‌ها، Asea به یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی و قدرتی در اروپا تبدیل شد.

Brown Boveri: شرکت Brown Boveri نیز در سال 1891 در کشور سوئیس تأسیس شد. این شرکت نیز در زمینه تولید تجهیزات برق، موتورها و انواع تجهیزات صنعتی فعالیت داشت.

ادغام Asea و Brown Boveri: در سال 1988، شرکت‌های Asea و Brown Boveri تصمیم به ادغام گرفتند و شرکت مشترک ABB تشکیل شد. این ادغام باعث تشکیل یک شرکت بزرگ و جهانی در زمینه تکنولوژی و مهندسی برق شد که قدرتمندی و تخصص بالایی در صنایع مختلف داشت.

توسعه و تحولات: از زمان ادغام، شرکت ABB به طور مداوم در تحقیق و توسعه فعالیت داشته و در زمینه‌های مختلفی از جمله اتوماسیون صنعتی، انرژی، رباتیک، تجهیزات الکتریکی و تکنولوژی‌های پیشرفته به رهبری پیش رفته است. شرکت ABB با توسعه محصولات نوآورانه، حضور در بازارهای جهانی و ارتقاء تکنولوژی، به یکی از نام‌آوران و تأثیرگذاران اصلی در صنعت برق و فناوری تبدیل شده است.

شرکت ABB همچنان در جهان به عنوان یکی از اصلی‌ترین بازیگران در زمینه تولید تجهیزات الکتریکی، اتوماسیون صنعتی و انرژی شناخته می‌شود و نقش مهمی در توسعه صنعت‌های مختلف با ارائه راهکارهای پیشرفته بازی می‌کند.

اصول کارکرد کلیدهای مینیاتوری ABB

کلیدهای مینیاتوری (Miniature Circuit Breakers یا MCBs) از اجزای کلیدی در تأمین حفاظت الکتریکی در سیستم‌های برقی هستند. این کلیدها با عملکرد اتوماتیک جریان‌های اضافی یا خطراتی را شناسایی کرده و مدار را به‌صورت خودکار قطع می‌کنند. اصول کارکرد کلیدهای مینیاتوری به شکل زیر است:

  1. حسگر جریان: در داخل کلید مینیاتوری، یک حسگر جریان (که به عنوان بیم‌پروینگ یا حسگر حالت بهره‌برده می‌شود) وجود دارد. این حسگر به جریان عبوری از مدار نظارت می‌کند.
  2. تنظیم جریان متناسب: در اکثر کلیدهای مینیاتوری، امکان تنظیم جریان متناسب وجود دارد. به این معنی که کلید مینیاتوری بر اساس جریان تنظیم‌شده قادر به تشخیص واکنش‌ها می‌باشد.
  3. تفکیک زمانی: کلیدهای مینیاتوری دارای تفکیک زمانی هستند که به آن نشان‌دهنده این است که کلید در واکنش به جریان‌های متفاوت با تأخیرهای زمانی مختلف عمل می‌کند. به این ترتیب، در مواقعی که جریان اضافی ممکن است به‌صورت موقتی ایجاد شود (مانند شروع موتورها)، کلید مینیاتوری با تفکیک زمانی از واکنش جلوگیری می‌کند.
  4. ترکیبی از حالت‌ها: کلیدهای مینیاتوری معمولاً با ترکیبی از حالت‌ها عمل می‌کنند. به عبارت دیگر، به‌جای قطع وصل تنها بر اساس جریان، ممکن است به ترکیبی از جریان و زمان نیز توجه کنند.
  5. عملکرد اتوماتیک: هنگامی که جریان عبوری از مدار از حد تنظیم شده تجاوز می‌کند (که ممکن است نشانگر وقوع اختلالات یا خطرات باشد)، حسگر در کلید مینیاتوری واکنش نشان می‌دهد و کلید به‌صورت اتوماتیک مدار را قطع می‌کند.
  6. مکانیزم بازشوندگی: پس از قطع کردن مدار، کلید مینیاتوری به کمک مکانیزم بازشوندگی قادر به باز کردن مدار می‌شود. این بازشوندگی می‌تواند به‌صورت دستی یا اتوماتیک باشد.
  7. بازنشانی دستی: پس از حل مشکل یا رفع عیب، کلید مینیاتوری از حالت قطع خارج می‌شود و مدار به‌صورت دستی می‌تواند بازنشانی شود.

کلیدهای مینیاتوری با این اصول کارکرد، تأمین حفاظت الکتریکی موثر را به سیستم‌های برقی می‌پذیرند. این ابزارها در تجهیز

کاربرد کلید مینیاتوری ABB

کلید مینیاتوری ABB به عنوان یکی از اجزای حیاتی در حفاظت الکتریکی و کنترل سیستم‌های برقی در انواع محیط‌ها و صنایع مورد استفاده قرار می‌گیرند. این کلیدها به عنوان قطع‌کننده‌های مدار کوتاه (MCB) نیز شناخته می‌شوند. در زیر به برخی از کاربردهای مهم کلیدهای مینیاتوری ABB اشاره می‌کنیم:

  1. خانه‌ها و ساختمان‌ها: کلیدهای مینیاتوری ABB در خانه‌ها، آپارتمان‌ها، ساختمان‌های مسکونی و تجاری به‌منظور حفاظت از تجهیزات الکتریکی و ایمنی ساختار مورد استفاده قرار می‌گیرند.
  2. صنایع تولیدی: در صنایع مختلف از جمله صنایع تولیدی، کلیدهای مینیاتوری ABB برای حفاظت از موتورها، تجهیزات تولیدی، ماشین‌آلات و خطوط تولیدی مورد استفاده قرار می‌گیرند.
  3. مراکز داده و تجهیزات ارتباطی: در محیط‌های مرتبط با فناوری اطلاعات و ارتباطات، کلیدهای مینیاتوری ABB برای حفاظت از تجهیزات شبکه، سرورها و تجهیزات ارتباطی به کار می‌روند.
  4. صنعت نفت و گاز: در صنعت نفت و گاز، کلیدهای مینیاتوری ABB در تجهیزات نفتی، گازی، پالایشگاه‌ها و صنایع وابسته به این بخش به منظور حفاظت و کنترل استفاده می‌شوند.
  5. صنعت خودروسازی: در تولید و تجمیع خودروها، کلیدهای مینیاتوری ABB برای حفاظت از خطوط تولید، ربات‌ها و تجهیزات تست به‌کار می‌روند.
  6. صنایع غذایی: در تولید و فرآوری محصولات غذایی، کلیدهای مینیاتوری ABB برای حفاظت از ماشین‌آلات تولید، کنترل فرآیندها و ایمنی کارگران مورد استفاده قرار می‌گیرند.
  7. صنایع پزشکی: در تجهیزات پزشکی، کلیدهای مینیاتوری ABB برای حفاظت از تجهیزات پزشکی پیچیده و بیماران در بیمارستان‌ها و مراکز بهداشتی استفاده می‌شوند.
  8. صنایع نیروگاهی: در نیروگاه‌ها، سیستم‌های تولید برق، تجهیزات نیروگاهی و انتقال انرژی، کلیدهای مینیاتوری ABB برای حفاظت و ایمنی استفاده می‌شوند.
  9. انرژی تجدیدپذیر: در صنایع مرتبط با انرژی تجدیدپذیر مانند برق خورشیدی و بادی، کلیدهای مینیاتوری ABB برای حفاظت از تجهیزات و ایمنی سیستم‌ها به‌کار می‌روند.

کلیدهای مینیاتوری ABB با توجه به قدرت حفاظتی، قابلیت تنظیم، ویژگی‌های ایمنی و کنترلی، به عنوان یکی از ابزارهای اصلی در حوزه الکتریک و ایمنی در انواع صنایع و محیط‌ها به‌کار می‌روند.

ویژگی‌های اصلی مینیاتوری ABB

کلیدهای مینیاتوری ABB به عنوان اجزای حیاتی در حوزه حفاظت الکتریکی و کنترل سیستم‌های برقی دارای ویژگی‌های متعددی هستند که آنها را از نظر کارایی، ایمنی و کاربردی ویژه می‌کند. در زیر به برخی از ویژگی‌های اصلی این کلیدها اشاره می‌کنیم:

  1. قدرت حفاظتی: کلیدهای مینیاتوری ABB دارای قدرت حفاظتی بالا برای جلوگیری از جریان‌های اضافی، اتصال کوتاه و خطرات الکتریکی هستند. این قدرت حفاظتی باعث محافظت از تجهیزات و افراد در برابر خطرات الکتریکی می‌شود.
  2. تنظیم جریان متناسب: بسیاری از مدل‌های کلیدهای مینیاتوری ABB قابلیت تنظیم جریان متناسب را دارند. این قابلیت به کاربر اجازه می‌دهد تا مقدار جریان حداکثر مجاز را بر اساس نیازهای مختلف تنظیم کند.
  3. تفکیک زمانی: برخی از کلیدهای مینیاتوری ABB دارای تفکیک زمانی هستند که به آن امکان می‌دهد کلید در مواقع خاصی که جریان اضافی به‌صورت موقتی ایجاد می‌شود، به‌صورت تأخیری عمل کند و از جریان‌های گذرا جلوگیری کند.
  4. قابلیت بازنشانی دستی: پس از فعال شدن کلید به‌علت جریان اضافی یا اتصال کوتاه، کاربر می‌تواند با تراشه یا دکمه‌ای کلید را بازنشانی کرده و مدار را دوباره فعال کند.
  5. نشانگر وضعیت: بسیاری از مدل‌های کلیدهای مینیاتوری ABB دارای نشانگر وضعیت (ON/OFF) هستند که به کاربر اطلاع می‌دهد که آیا کلید در حالت روشن یا خاموش قرار دارد.
  6. مصرف انرژی کم: طراحی بهینه و استفاده از تکنولوژی‌های پیشرفته در کلیدهای مینیاتوری ABB باعث کاهش مصرف انرژی آنها می‌شود.
  7. عملکرد قدرتمند: کلیدهای مینیاتوری ABB با عملکرد قوی در مقابل جریان‌های اضافی و اتصال کوتاه، سیستم‌های برقی را به‌طور ایمن و مطمئن کنترل می‌کنند.
  8. بازشوندگی سریع: در مواقع وقوع اختلالات، کلیدهای مینیاتوری ABB به‌صورت سریع باز می‌شوند و از عبور جریان اضافی جلوگیری می‌کنند.
  9. مقاومت در برابر شوک و لرزش: با توجه به دقت در طراحی، کلیدهای مینیاتوری ABB مقاومت خوبی در برابر شوک‌ها و لرزش‌های محیطی دارند.
  10. کاربری چندمنظوره: کلیدهای مینیاتوری ABB در صنایع و محیط‌های مختلفی نظیر خانه‌ها، صنایع تولیدی، نیروگاه‌ها، صنعت نفت و گاز و غیره کاربرد دارند.

این ویژگی‌ها به کلیدهای مینیاتوری ABB اهمیت ویژه‌ای در حوزه الکتریک و ایمنی می‌بخشند و آنها را به ابزارهایی کارآمد و امن برای حفاظت و کنترل سیستم‌های برقی تبدیل

ابعاد فنی و طراحی فیوز مینیاتوری ABB

فیوزهای مینیاتوری ABB با ابعاد و طراحی‌های متنوعی تولید می‌شوند تا به نیازها و محیط‌های مختلف پاسخ دهند. این ابعاد و طراحی‌ها ممکن است بسته به مدل، جریان حداکثر مجاز، توان مصرفی و دیگر عوامل متفاوت باشند. اما در کل، فیوزهای مینیاتوری ABB دارای ویژگی‌های مشابهی هستند که به طور عمومی به شرح زیر هستند:

  1. ابعاد فیزیکی: ابعاد فیوزهای مینیاتوری ABB معمولاً کوچک و جمع و جور هستند تا در تابلوها و صندوق‌های توزیع فضای کمتری را اشغال کنند.
  2. توان قطع کردن: توان قطع کردن یک فیوز مینیاتوری ABB به عبارت دیگر، جریان حداکثری است که این فیوز به‌طور ایمن قادر به قطع کردن دارد. این مقدار بسته به نوع و مدل فیوز ممکن است متفاوت باشد.
  3. جریان نامی: این مقدار جریان نامی یا مقدار مشخص شده برای عملکرد بهینه فیوز را نشان می‌دهد. این مقدار بر روی فیوز نمایش داده می‌شود و انتخاب آن باید با توجه به نیازها و خصوصیات مدار صورت گیرد.
  4. ولتاژ نامی: ولتاژ نامی معمولاً ولتاژی است که فیوز باید در آن ولتاژ عمل کند. انتخاب فیوز باید با توجه به ولتاژ مدار انجام شود.
  5. طراحی و نوع متصل‌کننده‌ها: فیوزهای مینیاتوری ABB دارای متصل‌کننده‌های مختلفی برای اتصال به مدارها هستند. این متصل‌کننده‌ها می‌توانند شامل سرب، پیچ، کلیپس و … باشند.
  6. دمای کارکرد: دمای کارکرد فیوزها نقطه مهمی است که باید در نظر گرفته شود. برای عملکرد بهینه، فیوزها باید در دماهای مشخص شده توسط تولید کننده کار کنند.
  7. توان مصرفی: توان مصرفی فیوزهای مینیاتوری ABB ممکن است متفاوت باشد و به عملکرد و مشخصات فنی آنها بستگی دارد.
  8. محافظت از ویژگی‌های مکمل: بعضی از فیوزهای مینیاتوری ABB ممکن است ویژگی‌های مکملی مانند حفاظت از شوک‌ها یا حفاظت در برابر لرزش‌ها را داشته باشند.

در کل، برای انتخاب صحیح فیوزهای مینیاتوری ABB، باید به نیازها و خصوصیات مدارها، توان مصرفی، ولتاژ‌ها، جریان‌ها و دماها توجه کرده و فیوزهایی را که با این پارامترها سازگاری دارند، انتخاب کنید.

مشخصات کلید مینیاتوری ABB

این کلیدها به عنوان یکی از محصولات پیشرو در صنعت برق، با رعایت استانداردهای بین المللی نظیر IEC، UL و CSA عرضه می‌گردند و با توجه به برخورداری از این استانداردها دارای کیفیت و امنیت عملکردی بسیار بالایی هستند. کلیدهای مینیاتوری ABB در 5 کلاس یا منحنی جریانی B، C، D، K و Z موجود می‌باشند و هر یک برای استفاده در شرایط مختلف حفاظتی طراحی شده‌اند. وجود چنین منحنی‌های جریانی، این کلیدها را برای انواع کاربردهای خانگی و صنعتی، از بارهای ساده گرفته تا بارهای سنگین و پیچیده، مناسب ساخته. همچنین این کلیدها در مدل‌های مختلف تک پل، دو پل، سه پل و نیز چهار پل تولید می‌شوند و این امکان را به کاربران می‌دهند تا مطابق با نیازهای خاص مدار، کلید مناسبی را انتخاب و خریداری نمایند.

و اما از نظر طراحی ظاهری، کلیدهای ABB به جزئیات کارآمدی مانند ترمینال‌های دوقلو برای اتصال مجزای باسبار و کابل و همچنین حفاظت IP20 برای جلوگیری از برق گرفتگی، تجهیز شده اند. معرفی محصول از طریق چاپ لیزری با کیفیت و همچنین ارائه نقشه مداری جامع در سمت راست کلید، استفاده از آن را به شدت آسان و راحت می‌سازد. نشانگر وضعیت کنتاکت‌ها، با رنگ قرمز برای وضعیت وصل و سبز برای وضعیت قطع، اطلاعات سریعی را به کاربر گرامی ارائه می‌دهد. این کلیدها همچنین با بارکد محصول و ترمینال‌های پیچی یا چرخشی برای سهولت در نصب و استفاده به بازار عرضه می‌گردند و تمامی تجهیزات جانبی مورد نیاز برای تکمیل عملکرد ایمن و بهینه را دارا می‌باشند.

کلید مینیاتوری ABB تک فاز

این کلیدها با بهره‌مندی از ساختاری پیشرفته و مقاومت بالا، گزینه‌ای مناسب برای کاربردهای صنعتی و خانگی ار می‌آیند و در مدل‌ها و ظرفیت‌های مختلفی عرضه می‌شوند تا در اصل بتوانند نیازهای متنوع سیستم‌های الکتریکی را به خوبی برآورده نمایند. در ادامه به بررسی انواع و جریان‌های نامی کلید مینیاتوری ABB تک فاز، کاربردهای این کلید و همچنین مشخصات فنی آن می‌پردازیم.

انواع و جریان‌های نامی کلید مینیاتوری ABB تک فاز

این کلیدها در تیپ‌های متنوعی ولید می‌شوند تا بتوانند نیازهای مختلف الکتریک را به بهترین شکل ممکن پاسخ دهند. تیپ C، برای کاربردهای عمومی و بارهای معمولی از جمله روشنایی و تجهیزات الکتریک خانگی طراحی شده و در جریان‌های نامی مختلفی مانند مانند 16 آمپر، 25 آمپر و 63 آمپر موجود است. اما تیپ تیپ D، برای مصارف صنعتی تخصصی‌تری همچون ترانسفورماتورها و همچنین تجهیزات الکتریکی که نیازمند به تحمل جریان‌های شدیدتری می‌باشند، طراحی و عرضه شده. این تیپ کلید مینیاتوری ABB تک فاز، می‌تواند جریان‌های اضافه بار را تا ۱۰ الی ۲۰ برابر جریان نامی قطع نماید و از تجهیزات حساس به خوبی محافظت کند.

کاربردهای کلید مینیاتوری ABB تک فاز

یکی از مهمترین کاربردهای این کلید جلوگیری از بروز آسیب به مدارها در صورت وقوع اضافه بار یا اتصالات کوتاهی است که می‌توانند خسارت جبران ناپذیری را به سیستم‌های الکتریکی وارد نمایند. این کلیدها به طور کلی در انواع سیستم‌های توزیع برق، اعم از خانگی و صنعتی، به کار می‌روند و در شرایط بحرانی، مدارها را به طور خودکار از کار می‌اندازند و ایمنی سیستم را به بهترین نحو حفظ می‌نمایند.

مشخصات فنی کلیدهای مینیاتوری ABB تک فاز

این کلیدها معمولاً در تعداد پل‌های مختلفی از جمله تک پل تا ۴ پل ساخته و عرضه می‌شوند تا بتوانند در مدارهای مختلف به خوبی عمل کنند. از دیگر مشخصات فنی کلیدهای مینیاتوری ABB تک فاز می‌توان به برخورداری از محدود فرکانس کاری 50/60 هرتز، قابلیت پشتیبانی آنها از ولتاژهای AC و DC و همچنین برخورداری از جریان اتصال کوتاه 6 و 10 کیلو آمپر اشاره نمود.

کلید مینیاتوری ABB سه فاز

کلید مینیاتوری سه فاز ABB یکی عذاب تجهیزات کلیدی و حیاتی در سیستم‌های برق صنعتی و مسکونی ه شمار می‌آید که به علت ساختار مقاوم و کارآمد خود، تضمین کننده ی ایمنی مدارها در انواع مختلف شرایط غیر عادی بوده و در بسیاری از پروژه‌های صنعتی و ساختمان‌های تجاری مسکونی به طور گسترده مورد استفاده قرار می‌گیرد.

انواع و مدل‌های کلید مینیاتوری سه فاز ABB

این کلیدها در انواع متنوعی نظیر تک پل، دو پل، سه پل و چهار پل تولید می‌شوند تا به نیازهای مختلف الکتریکی به خوبی پاسخ دهند.

کلیدهای مینیاتوری ABB در انواع متنوعی شامل تک پل، تا به نیازهای مختلف الکتریکی پاسخ دهند. این تنوع در مدل‌ها، انعطاف‌پذیری بالایی را در انتخاب و استفاده از این کلیدها در مدارهای مختلف فراهم می‌آورد. علاوه بر این، کلیدهای مینیاتوری ABB برای هر دو نوع جریان AC و DC طراحی شده‌اند که این ویژگی، آن‌ها را برای کاربردهای گوناگون ایده‌آل می‌سازد. رنج‌های مختلف ولتاژ و جریان در این کلیدها، به کاربران امکان می‌دهد تا با توجه به نیازهای خاص مدار خود، گزینه‌ی مناسبی را انتخاب کنند.

ویژگی‌های فنی کلید مینیاتوری سه فاز ABB

این کلیدها به علت خصوصیات فنی متمایزی نظیر جریان نامی متنوع و ظرفیت قطع بالا، بسیار مورد توجه قرار گرفته‌اند. به عنوان نمونه، مدل S203 این سری از جریان نامی 40 آمپر برخوردار است که برای بسیاری از کاربردهای صنعتی و تجاری مناسب می‌باشد. همچنین این کلیدهای مینیاتوری ABB با ظرفیت قطع 25 کیلو آمپر عرضه می‌شوند و امکان تحمل جریان‌های اتصال کوتاه را به طور موثری فراهم می‌نمایند و از این رو، گزینه ی مناسبی برای محیط‌های صنعتی با بارهایی بسیار سنگین و جریان‌های بالا به حساب می‌آیند.

استانداردهای بین‌المللی در کلیدهای مینیاتوری ABB سه فاز

این کلیدهای سه فاز مطابق با استاندارد IEC 60898 برای کاربردهای مسکونی و همچنین استاندارد IEC 60947 برای استفاده‌های صنعتی ساخته شده‌اند و دارای کیفیت و کارایی بی‌نظیری برای حفاظت از مدارهای الکتریکی در هر دو حوزه خانگی و صنعتی می‌باشند.

مقایسه کلید مینیاتوری ABB با سایر برندها

کلیدهای مینیاتوری ABB در مقایسه با برندهای مطرحی نظیر اشنایدر، هیوندای و LS ویژگی‌ها مزایای منحصر به فردی را به کاربران عزیز خود ارائه می‌دهند. در مقایسه با برند اشنایدر، باید بگوییم که هر دو برند از کیفیت ساخت عالی و عملکرد حفاظتی بالایی برخوردار اند، اما قیمت کلیدهای ABB معمولاً بالاتر است و به همین خاطر برای سیستم‌های حساس و پیچیده بیشتر مورد استفاده قرار می‌گیرد. در مقایسه با برندهای هیوندای و LS، کلیدهای مینیاتوری برند ABB از لحاظ کیفیت ساخت، تکنولوژی و توان حفاظتی، یک سر و گردن بالاتر قرار دارند.

مزایای کلید مینیاتوری ABB

کلیدهای مینیاتوری ABB به عنوان اجزای مهم در حوزه حفاظت و کنترل سیستم‌های برقی دارای مزایای بسیاری هستند که آنها را انتخاب مناسبی در مقایسه با سایر گزینه‌ها می‌کند. در زیر به برخی از مزایای اصلی استفاده از کلیدهای مینیاتوری ABB اشاره می‌کنیم:

  1. حفاظت از تجهیزات الکتریکی: یکی از مزایای اصلی کلیدهای مینیاتوری ABB، حفاظت از تجهیزات الکتریکی در برابر جریان‌های اضافی، اتصال کوتاه و خطرات الکتریکی است. این کلیدها با قدرت حفاظتی مناسب، تجهیزات را در برابر آسیب و خرابی‌های ناشی از جریان‌های نامناسب حفظ می‌کنند.
  2. ایمنی کاربران: کلیدهای مینیاتوری ABB با عملکرد قوی در برابر جریان‌های اضافی و اتصال کوتاه، ایمنی کاربران را در مقابل خطرات الکتریکی تضمین می‌کنند. این امر به‌خصوص در صنایع و محیط‌هایی که احتمال برق گرفتگی وجود دارد، بسیار حائز اهمیت است.
  3. کنترل و مدیریت بار: کلیدهای مینیاتوری ABB به کاربر اجازه می‌دهند تا بارهای الکتریکی را به‌طور دقیق کنترل کنند و در صورت لزوم آنها را قطع کنند. این کنترل دقیق به بهینه‌سازی مصرف انرژی و جلوگیری از اتلاف برق کمک می‌کند.
  4. سهولت نصب و استفاده: کلیدهای مینیاتوری ABB به‌طور کلی بسیار کوچک و جمع و جور هستند و از نظر نصب و استفاده بسیار ساده هستند. این امر به تسهیل کاربری و عملکرد بهتر کمک می‌کند.
  5. قابلیت تنظیم جریان: بسیاری از مدل‌های کلیدهای مینیاتوری ABB دارای قابلیت تنظیم جریان متناسب هستند. این قابلیت به کاربر امکان می‌دهد تا جریان حداکثر مجاز را بر اساس نیازهای خاص تنظیم کند.
  6. تفکیک زمانی: برخی از کلیدهای مینیاتوری ABB دارای تفکیک زمانی هستند که به آن امکان می‌دهد کلید در مواقع خاصی که جریان اضافی به‌صورت موقتی ایجاد می‌شود، به‌صورت تأخیری عمل کند و از جریان‌های گذرا جلوگیری کند.
  7. قابلیت بازنشانی دستی: پس از فعال شدن کلید به‌علت جریان اضافی یا اتصال کوتاه، کاربر می‌تواند با تراشه یا دکمه‌ای کلید را بازنشانی کرده و مدار را دوباره فعال کند.
  8. استفاده چندمنظوره: کلیدهای مینیاتوری ABB در صنایع و محیط‌های مختلفی نظیر خانه‌ها، صنایع تولیدی، نیروگاه‌ها، صنعت نفت و گاز و غیره کاربرد دارند.

کلیدهای مینیاتوری ABB با این مزایاها به عنوان ابزارهای مهم در حفاظت و کنترل سیستم‌های برقی مورد استفاده قرار می‌گیرند و به بهبود ایمنی، کارکرد بهینه و کنترل دقیق این سیستم‌ها کمک می‌کنند.

نصب مینیاتوری ای بی بی ABB

نصب و راه‌اندازی فیوز مینیاتوری ABB باید با دقت و اطمینان انجام شود تا به‌طور صحیح عملکرد کنند و ایمنی مدارهای الکتریکی را تضمین کنند. در ادامه، مراحل اصلی نصب و راه‌اندازی فیوز مینیاتوری ABB را برای شما شرح می‌دهم:

  1. انتخاب مدل و مشخصات: ابتدا باید مدل و مشخصات مورد نیاز فیوز را بر اساس جریان نامی، ولتاژ و خصوصیات مدار تعیین کنید. این اطلاعات را بر اساس نیازهای مدار و تجهیزات الکتریکی مورد استفاده انتخاب کنید.
  2. قطع برق: قبل از هر کاری، مطمئن شوید که برق مدار یا تجهیزاتی که قرار است فیوز در آن نصب شود، قطع شده باشد. این کار به ایمنی شما و جلوگیری از خطرات الکتریکی کمک می‌کند.
  3. استخراج فیوز قبلی: اگر قبلاً فیوز دیگری در محل نصب وجود داشته باشد، آن را با دقت استخراج کنید.
  4. درج فیوز جدید: فیوز مینیاتوری ABB را با دقت در محل مشخص‌شده در پایه‌ها یا متصل‌کننده‌ها قرار دهید. مطمئن شوید که پایه‌ها به‌طور صحیح با متصل‌کننده‌ها هم‌خط باشند.
  5. درجه تنظیم: اگر فیوز مینیاتوری ABB دارای قابلیت تنظیم جریان متناسب باشد، جریان مورد نظر را با دقت تنظیم کنید.
  6. فشار دادن: فیوز را با دقت و تا زمانی که به‌طور کامل وارد پایه‌ها یا متصل‌کننده‌ها شود، با دستان خود به‌سمت پایین فشار دهید.
  7. برق روشن: پس از اطمینان از صحیح نصب فیوز، برق مدار را دوباره روشن کنید.
  8. آزمایش عملکرد: مدار را تست کنید تا اطمینان حاصل شود که فیوز به‌طور صحیح عمل می‌کند و در مواقع جریان اضافی و اتصال کوتاه تعطیل می‌شود.
  9. نصب محافظ: پس از نصب فیوز مینیاتوری، معمولاً یک محافظ (کاور) بر روی فیوز قرار می‌گیرد تا از دسترسی تصادفی و خطرات ایجاد شده توسط لمس فیوز جلوگیری شود.

توجه داشته باشید که همواره باید طبق دستورالعمل تولید کننده و استانداردهای ایمنی برقی عمل کنید. در صورت نیاز، کمک از یک فنی‌دار یا متخصص برق می‌تواند مفید باشد. همچنین، ایمنی شخصی خود را همواره در نظر بگیرید و قبل از هر کاری مطمئن شوید که برق مدار قطع شده است.

در ادامه مقایسه ای بین 3 برند ABB، اشنایدر الکتریک و چینت در خصوص کالای کلید مینیاتوری خواهیم دید.

ویژگی‌ها / برندABBSchneider ElectricChint Electric
کیفیت ساختبالابالامتوسط تا بالا
عملکردعالیعالیمتوسط تا عالی
قابلیت های اضافیبلهبلهبله
قیمتگرانمتوسطمناسب
تحمل شرایط خاصبلهبلهبله
موجودیت در بازارمحدودگستردهگسترده

نکاتی در خصوص تعمیر و نگهداری کلید ABB MCB

تعمیر و نگهداری کلیدهای مینیاتوری ABB (ABB MCB) به منظور حفظ کارکرد بهینه و ایمنی مدارها و تجهیزات الکتریکی بسیار مهم است. در ادامه، تعدادی از نکات کلیدی برای تعمیر و نگهداری صحیح کلیدهای مینیاتوری ABB را آورده‌ام:

  1. مطالعه دستورالعمل تولید کننده: قبل از هر کاری، دستورالعمل تولید کننده را به دقت مطالعه کنید. این دستورالعمل شامل راهنمایی‌ها و توصیه‌های مربوط به تعمیر، نگهداری و ایمنی کلیدهای مینیاتوری ABB است.
  2. بررسی دوره‌های تاریخچه تعمیرات: اگر کلیدهای مینیاتوری در مدت‌های معینی تعمیر شده‌اند، دوره‌های تاریخچه تعمیرات را بررسی کنید. این اطلاعات می‌توانند به شما کمک کنند تا زمان مناسبی برای تعمیرات و نگهداری بعدی را تعیین کنید.
  3. توجه به علائم ناهنجاری: هرگونه علائم ناهنجاری مانند گرمای غیرمعمول، صداهای غیرعادی یا دمای افزایشی در اطراف کلیدها نیاز به توجه دارد. در صورت مشاهده این نشانه‌ها، به سرعت تعمیرات را انجام دهید.
  4. پاک‌سازی منظم: کلیدهای مینیاتوری ممکن است در طول زمان گرد و غبار و ذرات مختلف را جذب کنند. بنابراین، منظم پاک‌سازی با استفاده از برس‌های نرم و یا بادکنک‌ها به تأثیر طولانی‌مدت در عملکرد آنها خواهد بود.
  5. بررسی اتصالات الکتریکی: اطمینان حاصل کنید که اتصالات الکتریکی کلیدها به مدارها به‌طور صحیح و محکم انجام شده باشد. هر نوع لغزش یا گسیختگی می‌تواند باعث مشکلات عملکردی شود.
  6. تست عملکرد: منظور از تست عملکرد، اجرای کامل کلید و تأیید اینکه در هنگام عملکرد، جریان‌ها به درستی قطع و وصل می‌شوند. در صورت مشاهده هرگونه عدم عملکرد، به سرعت تعمیرات لازم را انجام دهید.
  7. توجه به محافظ: معمولاً کلیدهای مینیاتوری ABB با محافظ‌های جانبی یا پوشش‌های محافظ همراه هستند. مراقبت از این محافظ‌ها می‌تواند از خطرات مرتبط با لمس غیرمستقیم به کلیدها جلوگیری کند.
  8. تعویض به موقع: در صورتی که کلید مینیاتوری به‌صورت مکرر مشکلات عملکردی داشته باشد و تعمیر موثر نباشد، بهتر است آن را تعویض کنید.
  9. آموزش کاربران: افرادی که با تجهیزات الکتریکی کار می‌کنند، باید به درستی با کلیدهای مینیاتوری ABB آشنا باشند. آموزش در مورد نحوه استفاده ایمن و عملیات تعمیرات اولیه می‌تواند به کاهش خطرات و تأمین عملکرد بهینه کمک کند.

در نهایت، تعمیر و نگهداری کلیدهای مینیاتوری ABB می‌تواند به افزایش عمر مفید آنها، افزایش ایمنی و کاهش خطرات الکتریکی کمک کند. بهتر است همیشه با دقت، به استفاده ایمن و تعمیرات منظم اقدام کنید.

نصب کلید مینیاتوری ABB

مراحل نصب کلید مینیاتوری ABB به شرح زیر است:

  • انتخاب مکان نصب: مکان نصب باید دسترسی آسانی داشته باشد و در نزدیک سایر تجهیزات تابلوی برق قرار گیرد تا کنترل و مدیریت جریان برق به آسانی انجام شود. همچنین، این مکان باید بدون ایجاد ازدحام فضای کافی را برای نصب کلید مورد نظر داشته باشد.
  • قطع جریان برق: پس از یافتن مکان مناسب، باید جریان برق را به صورت کامل قطع کنید و کلید را در وضعیت خاموش قرار دهید. این امر از بروز خطرات احتمالی نظیر برق گرفتگی و یا ایجاد جرقه جلوگیری می‌نماید و امنیت مورد نیاز را تضمین می‌کند.
  • تراز و محکم‌سازی: کلید مینیاتوری مد نظر بایستی به دقت با شمش‌های موجود در تابلوی برق تراز گردد و به صورت محکم بر روی آنها نصب شود. این ترازبندی دقیق، موجب ایجاد اتصال الکتریکی مطمئن و جلوگیری از حرکت یا جابجایی کلید می‌گردد.
  • اتصال سیم‌ها: اکنون سیم‌های برق را با دقت به ورودی‌های کلید متصل نمایید و از ابزارهای مناسبی برای پیچ و مهره کردن استفاده کنید. این مرحله از اهمیت بسیار بالایی برخوردار است، چرا که هرگونه بی‌دقتی موجب ایجاد مشکلات اتصالی و قطع جریان می شود.
  • آزمایش و تست نهایی: پس از انجام فرایند فوق، وقت آن است که عملکرد کلید را آزمایش کنید تا از صحت عملکرد و عدم نشتی برق اطمینان حاصل شود.

کاتالوگ کلید مینیاتوری ABB

دسترسی به کاتالوگ کلیدهای مینیاتوری ABB، منبعی ارزشمند و معتبر برای دریافت اطلاعات فنی، بررسی ویژگی‌ها و مشخصات مدل‌های مختلف این کلید ها می باشد. این کاتالوگ‌ها به طور جامع شامل جزئیات دقیقی از انواع کلیدهای مینیاتوری ABB، نحوه عملکرد و همچنین قابلیت‌های آنها می‌باشند و می‌توانند به تصمیم گیری کاربران در خرید این محصولات کمک شایانی نمایند. جهت دریافت کاتالوگ کلید مینیاتوری abb می‌توانید به وب سایت‌های معتبری نظیر الکتروشایلی مراجعه فرمایید.

نمایندگی کلید مینیاتوری ABB

نمایندگی‌های معتبر این محصول در ایران با ارائه خدمات مشاوره‌ای حرفه‌ای، نصب تخصصی و پشتیبانی فنی، خیال مشتریان را از خرید و استفاده از یک کالای با کیفیت و معتبر آسوده می‌سازد. با مراجعه به این نمایندگی‌ها شما عزیزان می‌توانید از محصولات اصل و با کیفیتی بهره‌مند شوید و و گرفتار خرید کلیدهای مینیاتوری ABB تقلبی نشوید. همچنین خدمات پس از فروش و آموزش‌های فنی ارائه شده در این نمایندگی‌ها، به مشتریان عزیز کمک می‌کنند تا از عملکرد بهینه محصول خود مطمئن باشند.

راهنمای خرید کلید مینیاتوری ABB

جهت خرید کلید مینیاتوری ABB شناخت ویژگی‌هایی نظیر جریان نامی ان، نوع عملکرد محصول و همچنین ظرفیت قطع کلیدها به شما این امکان را می‌دهد تا انتخابی مناسب و متناسب با نیازهای خود داشته باشید. برای مثال، انتخاب کلیدی با جریان نامی مناسب نه تنها از بروز اضافه بار جلوگیری کرده، بلکه موجب افزایش ایمنی سیستم شما نیز می‌شود. علاوه بر این، آشنایی با تیپ‌های مختلف کلید مینیاتوری این برند به شما کمک می‌کند تا بر اساس نوع بار مدنظر، گزینه مطلوبی را انتخاب و تهیه نمایید.  با توجه به کیفیت‌ عالی و اصالت محصولات برند ABB، می‌توان این اطمینان را داشت که کالای خریداری شده، استانداردهای بین المللی را رعایت کرده و و محصولات آن از طول عمر بالایی برخوردار می‌باشند.

قیمت کلید مینیاتوری ABB

این کلیدها به دلیل شهرت برند و برخورداری از کیفیت عالی مواد اولیه،معمولا نسبت به رقبا دارای قیمت بالاتری می‌باشند. ویژگی‌های فنی، نظیر رنج جریان و ظرفیت قطع، به وضوح بر قیمت کلید مینیاتوری ABB تاثیرگذار اند، به طوری که کلیدهایی با جریان نامی و قدرت قطع بالاتر، طبیعتاً قیمت بیشتری را به همراه دارند. از دیگر عوامل موثر بر قیمت کلید مینیاتوری ABB می‌توان به نوسانات ارزی و همچنین وجود ویژگی‌هایی نظیر قابلیت تنظیم جریان و نشانگر وضعیت اشاره نمود.

نتیجه‌گیری

کلید مینیاتوری ABB، با برخورداری از طراحی مهندسی دقیق و همچنین قابلیت قطع سریع جریان برق در صورت بروز اتصال کوتاه و همچنین اضافه بار، به خوبی از تجهیزات و شبکه‌های الکتریکی در برابر خطرات محافظت می‌نماید. با رعایت استانداردهای بین المللی در ساخت این کلیدها، آنها به گزینه‌ای قابل اعتماد برای استفاده در منازل، دفاتر و صنایع تبدیل شده‌اند. با انتخاب و خرید کلید مینیاتوری ABB، شما کاربران گرامی نه تنها به ایمنی سیستم الکتریکی خود اهمیت می‌دهید، بلکه از فناوری‌های پیشرفته این برند به طور کامل بهره‌مند خواهید شد.

سوالات متداول

  1. آیا کلید مینیاتوری ABB بیداری استانداردهای بین المللی است؟ بله، این کلید مطابق با استانداردهای بین المللی نظیر IEC، UL و CSA تولید می‌شود.
  2. مزایای استفاده از کلید مینیاتوری ABB چیست؟ این کلیدها با قابلیت قطع سریع، کیفیت ساخت بسیار بالا و طراحی مدرن، ایمنی دوام بالایی را برای سیستم‌های الکتریکی فراهم می‌سازند.
  3. کلید مینیاتوری ABB در چه مواردی استفاده می‌شود؟ برای محافظت از مدارهای الکتریکی در ساختمان‌های مسکونی، تجاری و صنعتی به کار می‌رود.

بروز شده در 29 مهر 1403

021-66170063

واحد فروش / فنی

0912-6398961

واحد فروش / واتساپ

021-66170064

واحد فروش / فنی

0910-7249074

واحد فروش / واتساپ

جهت مشاهده جدید ترین لیست های قیمت و راهنمایی خرید بهترین برندهای برق صنعتی شماره خود را در فرم زیر وارد و ارسال نمایید

الکتروشایلی
