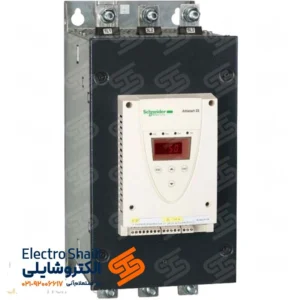

سافت استارتر اشنایدر ATS22

سافت استارتر اشنایدر ATS22 یک دستگاه کنترل کننده موتور است که برای راه‌اندازی نرم و کنترل سرعت موتورهای الکتریکی AC استفاده می‌شود.
این محصول توسط شرکت اشنایدر الکتریک (Schneider Electric) تولید شده و به طور گسترده در صنایع مختلف برای کاهش استرس مکانیکی و الکتریکی در موتورها و تجهیزات متصل به آن‌ها به کار می‌رود.

ویژگی‌های سافت استارتر اشنایدر ATS22

🔹 راه‌اندازی نرم و بدون شوک
با کنترل هوشمند ولتاژ و جریان، از وارد شدن تنش‌های مکانیکی و الکتریکی به موتور جلوگیری کرده و عمر تجهیزات را افزایش می‌دهد.

🔹 توقف نرم و ایمن
با فراهم کردن کاهش تدریجی سرعت موتور، از آسیب‌های ناشی از توقف ناگهانی جلوگیری می‌کند و عملکرد روان‌تری را ارائه می‌دهد.

🔹 محافظت کامل از موتور
مجهز به سیستم‌های حفاظتی پیشرفته مانند محافظت در برابر اضافه‌بار، اضافه‌جریان و عدم تعادل فاز، که از آسیب‌های احتمالی به موتور جلوگیری می‌کند.

🔹 کنترل سرعت در برخی مدل‌ها
در برخی مدل‌های ATS22، امکان کنترل سرعت موتور نیز وجود دارد که باعث انعطاف‌پذیری بیشتر در فرآیندهای صنعتی می‌شود.

🔹 نصب و تنظیم آسان
طراحی کاربرپسند و ساده، نصب و تنظیم این دستگاه را سریع و بی‌دردسر می‌کند.

🔹 اتصال به سیستم‌های اتوماسیون صنعتی
قابلیت اتصال به پروتکل‌های ارتباطی صنعتی، امکان یکپارچه‌سازی با سیستم‌های کنترل پیشرفته را فراهم می‌کند.

سافت استارتر ATS22 یکی از محصولات پیشرفته شرکت اشنایدر الکتریک است که به‌منظور کنترل نرم راه‌اندازی و توقف موتورهای الکتریکی طراحی شده است. این دستگاه با ویژگی‌های حفاظتی و کنترلی پیشرفته، نقش مهمی در کاهش تنش‌های الکتریکی و مکانیکی در موتورهای صنعتی ایفا می‌کند.

برای مشاهده کامل محصولات سافت استارتر اشنایدر کلیک کنید.

🔹 ۱. مشخصات فنی سافت استارتر اشنایدر ats22

• جریان نامی: ۱۷ تا ۵۹۰ آمپر (بسته به مدل)
• ولتاژ کاری: ۲۰۸ تا ۶۹۰ ولت AC (سه فاز)
• فرکانس کاری: ۵۰/۶۰ هرتز
• بای‌پس داخلی: دارد (برای بهبود راندمان و کاهش مصرف انرژی)

🔹 ۲. عملکرد راه‌اندازی و توقف نرم

 ویژگی‌های کلیدی

• راه‌اندازی نرم (Soft Start): کنترل تدریجی ولتاژ و جریان موتور، جلوگیری از شوک الکتریکی و مکانیکی در لحظه راه‌اندازی.
• توقف نرم (Soft Stop): کاهش تدریجی ولتاژ برای جلوگیری از توقف ناگهانی موتور و کاهش تنش‌های مکانیکی.
• قابلیت توقف آزاد (Freewheel Stop): امکان قطع مستقیم انرژی از موتور، مناسب برای کاربردهایی که به توقف سریع نیاز دارند.

🔹 ۳. حفاظت‌های پیشرفته

حفاظت‌های ایمنی و کنترلی

1. حفاظت در برابر اضافه‌بار: قطع جریان در صورت بالا رفتن بیش از حد توان مصرفی موتور.
2. حفاظت در برابر اضافه‌جریان: جلوگیری از عبور جریان‌های نامتعارف که ممکن است به تجهیزات آسیب برساند.
3. حفاظت در برابر عدم تعادل فاز: در صورت افت ولتاژ یا قطع یک فاز، از آسیب به موتور جلوگیری می‌کند.
4. حفاظت در برابر اتصال کوتاه: در صورت تشخیص اتصال کوتاه، دستگاه جریان را به سرعت قطع می‌کند.
5. حفاظت در برابر گرمای بیش از حد: با سنسورهای دمایی داخلی، از گرم شدن بیش از حد جلوگیری می‌کند.
6. حفاظت در برابر تغییرات ولتاژ ناگهانی: کاهش اثرات نوسانات ولتاژ و جلوگیری از سوختن موتور.

🔹 ۴. امکانات کنترلی و تنظیمات پیشرفته

 تنظیمات انعطاف‌پذیر برای عملکرد بهتر

• پنل کنترلی دیجیتال: نمایشگر LCD با رابط کاربری ساده و کلیدهای تنظیمات سریع.
• تنظیم زمان راه‌اندازی و توقف: تعیین مدت زمان افزایش و کاهش ولتاژ بر اساس نیاز سیستم.
• کنترل گشتاور راه‌اندازی: تنظیم گشتاور اولیه برای بارهای مختلف.
• قابلیت بای‌پس اتوماتیک: برای کاهش اتلاف انرژی و بهینه‌سازی عملکرد موتور.
• حالت‌های کاری مختلف: شامل حالت‌های راه‌اندازی نرم، توقف نرم و بای‌پس برای انعطاف‌پذیری در کاربردهای صنعتی.

🔹 ۵. قابلیت‌های ارتباطی مدرن

 ارتباط با سیستم‌های اتوماسیون صنعتی

• پشتیبانی از پروتکل‌های صنعتی مانند Modbus: امکان اتصال به PLC و سیستم‌های مانیتورینگ صنعتی.
• کنترل از راه دور: از طریق شبکه‌های صنعتی امکان کنترل و پایش عملکرد موتور فراهم می‌شود.

🔹 ۶. طراحی مقاوم و مناسب برای محیط‌های صنعتی

 سازگاری با شرایط سخت صنعتی

• درجه حفاظت (IP): معمولاً IP20 یا بالاتر، مناسب برای نصب در تابلوهای برق صنعتی.
• مقاومت در برابر دما و رطوبت: طراحی شده برای کارکرد در دماهای بالا و محیط‌های صنعتی سخت.
• مقاومت در برابر لرزش: ساختاری مقاوم در برابر ارتعاشات مکانیکی.

🔹 ۷. کاهش مصرف انرژی و افزایش عمر موتور

 بهینه‌سازی مصرف انرژی

• کاهش جریان هجومی در لحظه راه‌اندازی: جلوگیری از افت ولتاژ شبکه و کاهش هزینه‌های برق.
• افزایش طول عمر موتور: کاهش استرس‌های مکانیکی و الکتریکی، باعث افزایش دوام موتور می‌شود.

🔹 ۸. نصب و نگهداری آسان

 طراحی مناسب برای کاهش هزینه‌های عملیاتی

• طراحی فشرده: فضای کمتری را در تابلو برق اشغال می‌کند.
• نگهداری کم‌هزینه: به دلیل عملکرد الکترونیکی و بدون قطعات مکانیکی پیچیده، نیاز به تعمیرات کمتری دارد.
• نصب آسان: دارای راهنمای نصب و سیم‌کشی ساده برای راه‌اندازی سریع.

🔹 ۹. گواهینامه‌ها و استانداردهای بین‌المللی

مطمئن و ایمن برای کاربردهای صنعتی

• دارای استانداردهای بین‌المللی: CE، UL، IEC.
• گواهی‌های ایمنی صنعتی: طراحی‌شده مطابق با آخرین مقررات ایمنی الکتریکی.

🔹 ۱۰. کاربردهای رایج در صنایع مختلف

قابل استفاده در تجهیزات صنعتی مختلف

1. پمپ‌ها: جلوگیری از ضربه قوچ (Water Hammer) در سیستم‌های پمپاژ.
2. فن‌های صنعتی: کاهش تنش‌های مکانیکی و افزایش عمر بلبرینگ‌ها.
3. نوار نقاله‌ها: راه‌اندازی و توقف نرم برای جلوگیری از پارگی و استهلاک نوار نقاله.
4. کمپرسورها: کاهش بار اولیه در زمان استارت، جلوگیری از آسیب به موتور.
5. آسیاب‌ها و میکسرها: کنترل گشتاور و سرعت راه‌اندازی نرم برای کاهش ضربه‌های مکانیکی.

🔹 اگر به دنبال افزایش طول عمر موتور، کاهش مصرف انرژی و جلوگیری از آسیب‌های ناگهانی هستید، ATS22 بهترین انتخاب برای شماست! در ادامه با ویژگی‌های جذاب این دستگاه آشنا شوید.

 چرا سافت استارتر اشنایدرATS22؟

 ویژگی‌های منحصر‌به‌فرد سافت استارتر اشنایدر ATS22

🔹 ۱. مشخصات فنی و الکتریکی

محدوده ولتاژ: ۲۰۸ تا ۶۹۰ ولت AC
 جریان نامی: ۱۷ تا ۵۹۰ آمپر
فرکانس کاری: ۵۰/۶۰ هرتز
بای‌پس داخلی: دارد (برای کاهش مصرف انرژی)

🔹 ۲. راه‌اندازی و توقف نرم

راه‌اندازی نرم: جلوگیری از تنش‌های مکانیکی و الکتریکی
توقف نرم: توقف تدریجی برای افزایش عمر موتور
قابلیت توقف آزاد: توقف سریع موتور بدون اعمال ترمز

🔹 ۳. حفاظت‌های پیشرفته

🔹 حفاظت در برابر اضافه‌بار: جلوگیری از افزایش بیش از حد جریان موتور
حفاظت در برابر اتصال کوتاه: جلوگیری از سوختن موتور
حفاظت در برابر عدم تعادل فاز: جلوگیری از خرابی تجهیزات صنعتی
حفاظت در برابر گرمای زیاد: سنسورهای هوشمند برای کنترل دما

🔹 ۴. تنظیمات پیشرفته و کنترل دقیق

صفحه نمایش دیجیتال: نمایشگر LCD با رابط کاربری ساده
تنظیم زمان راه‌اندازی و توقف: برای بهینه‌سازی عملکرد موتور
کنترل گشتاور راه‌اندازی: تنظیم گشتاور اولیه برای بارهای مختلف
حالت‌های کاری مختلف: بای‌پس، راه‌اندازی نرم، توقف نرم

🔹 ۵. قابلیت‌های ارتباطی مدرن

پروتکل Modbus: امکان اتصال به سیستم‌های اتوماسیون صنعتی
کنترل از راه دور: مدیریت از طریق PLC و مانیتورینگ صنعتی

🔹 ۶. طراحی مقاوم و مناسب برای محیط‌های صنعتی

درجه حفاظت (IP): IP20 یا بالاتر (مقاوم در برابر گرد و غبار و شرایط سخت صنعتی)
مقاومت در برابر دمای بالا و رطوبت
مقاوم در برابر لرزش و ارتعاشات مکانیکی

🔹 ۷. کاهش مصرف انرژی و افزایش طول عمر موتور

کاهش هزینه برق: جلوگیری از جریان هجومی بالا در هنگام استارت
افزایش عمر موتور: کاهش استهلاک قطعات موتور

 کاربردهای رایج ATS22 در صنعت

 چرا سافت استارتر ATS22 یک انتخاب هوشمندانه است؟

افزایش طول عمر موتور
کاهش هزینه‌های نگهداری و تعمیرات
حفاظت پیشرفته از تجهیزات صنعتی
سازگاری با سیستم‌های اتوماسیون صنعتی
راه‌اندازی و توقف نرم بدون تنش‌های مخرب

راهنمای جامع نصب و راه‌اندازی سافت استارتر اشنایدر ATS22

نصب سافت استارتر ATS22 باید طبق استانداردهای ایمنی انجام شود تا هم عملکرد بهینه دستگاه تضمین شود و هم از آسیب‌های احتمالی به موتور و تجهیزات الکتریکی جلوگیری شود. در این راهنما، مراحل کامل و دقیق نصب، تنظیم و تست این سافت استارتر را بررسی می‌کنیم.

🔹 ۱. آماده‌سازی قبل از نصب

 بررسی اولیه و جمع‌آوری اطلاعات

🔹 مطالعه دفترچه راهنما: قبل از شروع، راهنمای رسمی ATS22 را مطالعه کنید.
🔹 بررسی مشخصات فنی: مطمئن شوید که ولتاژ، جریان و توان موتور با مشخصات سافت استارتر ATS22 سازگار است.
🔹 تجهیزات لازم: آماده‌سازی ابزارهای موردنیاز مانند:
پیچ‌گوشتی و آچار
کابل‌های مناسب (باتوجه به جریان نامی)
تجهیزات ایمنی (دستکش، عینک، مولتی‌متر)

🔹 ۲. انتخاب محل نصب

تابلو برق یا محفظه مناسب: سافت استارتر باید در محفظه‌ای با تهویه مناسب نصب شود.
دمای محیط: بین ۰ تا ۴۰ درجه سانتی‌گراد باشد.
رطوبت و گرد و غبار: دستگاه را در محیط‌های بدون رطوبت بالا و گردوغبار شدید نصب کنید.
فاصله از موتور: هرچه فاصله کمتر باشد، افت ولتاژ و تلفات انرژی کمتر خواهد بود.

🔹 ۳. انجام اتصالات الکتریکی

 الف. اتصال به منبع تغذیه

قطع برق قبل از شروع کار
اتصال کابل‌های سه فاز ورودی (L1, L2, L3) به ترمینال‌های ورودی ATS22
اتصال کابل ارت (Earth/Ground) برای ایمنی بیشتر

ب. اتصال موتور

اتصال کابل‌های خروجی (U, V, W) به ترمینال‌های موتور
بررسی سفت بودن اتصالات و اطمینان از محکم بودن سیم‌کشی‌ها

ج. اتصال کنترل و سنسورها

اتصال سیگنال‌های کنترلی مانند استارت، استاپ، کنترل از راه دور
در صورت نیاز، اتصال سنسورهای دما و تجهیزات حفاظتی

🔹 ۴. تنظیمات اولیه

تنظیم پارامترهای اصلی:
🔹 ولتاژ نامی موتور
🔹 جریان نامی موتور
🔹 زمان راه‌اندازی نرم
🔹 زمان توقف نرم
بررسی صحت تنظیمات با تست بدون بار

🔹 ۵. راه‌اندازی و تست عملکرد

 مراحل راه‌اندازی

1.بررسی مجدد اتصالات
2.وصل کردن برق و روشن کردن ATS22
3. تست بدون بار (راه‌اندازی موتور بدون بار)
4. بررسی پیام‌ها و هشدارهای نمایشگر
5.راه‌اندازی موتور با بار و بررسی عملکرد

🔹 ۶. رعایت نکات ایمنی

رعایت استانداردهای IEC و NEC
 استفاده از تجهیزات ایمنی (دستکش عایق، عینک محافظ)
اجتناب از تماس مستقیم با قطعات برقدار
بررسی دوره‌ای عملکرد و اتصالات دستگاه

🔹 ۷. نگهداری و عیب‌یابی

 نگهداری دوره‌ای

🔹 تمیز کردن دستگاه از گرد و غبار
🔹 بررسی و سفت کردن اتصالات الکتریکی
🔹 بررسی وضعیت خنک‌کننده و تهویه تابلو برق

 عیب‌یابی و رفع مشکلات رایج

🔹 بررسی کدهای خطا روی نمایشگر
🔹 بررسی کابل‌کشی و ولتاژ ورودی
🔹 ریست دستگاه در صورت نیاز

 خلاصه مراحل نصب و راه‌اندازی ATS22

راهنمای جامع انتخاب سافت استارتر اشنایدر ATS22

انتخاب سافت استارتر ATS22 باید بر اساس نیازهای عملیاتی و مشخصات فنی سیستم انجام شود تا عملکرد بهینه، ایمنی تجهیزات و کاهش هزینه‌های نگهداری تضمین گردد. در این راهنما، مهم‌ترین معیارهای انتخاب سافت استارتر را بررسی کرده‌ایم.

🔹 ۱. مشخصات موتور و سازگاری الکتریکی

🔹 ۲. نوع بار و کاربرد صنعتی

🔹 ۳. شرایط محیطی و نصب

🔹 ۴. قابلیت‌های تنظیم و کنترل

🔹 ۵. حفاظت‌های موردنیاز

🔹 ۶. قابلیت‌های ارتباطی و کنترل از راه دور

🔹 ۷. ابعاد، نصب و فضای مورد نیاز

🔹 ۸. هزینه و بهره‌وری اقتصادی

🔹 ۹. استانداردها و گواهینامه‌ها

🔹 ۱۰. پشتیبانی فنی و خدمات پس از فروش

 جمع‌بندی جامع درباره سافت استارتر اشنایدر ATS22

سافت استارتر ATS22 به دلیل کنترل نرم، حفاظت قوی، قابلیت‌های ارتباطی و نصب آسان، انتخابی ایده‌آل برای صنایع مختلف است. این دستگاه باعث کاهش مصرف انرژی، افزایش طول عمر موتور و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

اگر به دنبال یک سافت استارتر مطمئن، پیشرفته و کارآمد هستید، ATS22 بهترین گزینه برای شما خواهد بود!

سوالات متداول درباره سافت استارتر اشنایدر ATS22

1.سافت استارتر ATS22 چه کاربردی دارد؟

🔹 ATS22 برای کنترل نرم راه‌اندازی و توقف موتورهای الکتریکی طراحی شده است. این دستگاه جریان راه‌اندازی را کاهش داده و از تنش‌های مکانیکی و الکتریکی جلوگیری می‌کند. همچنین از موتور و شبکه برق در برابر اضافه‌بار، نوسانات ولتاژ و اتصال کوتاه محافظت می‌کند.

2.چه تفاوتی بین سافت استارتر و درایو (اینورتر) وجود دارد؟

🔹سافت استارتر فقط برای راه‌اندازی و توقف نرم طراحی شده است، در حالی که اینورتر (VFD) علاوه بر این، قابلیت تغییر سرعت موتور را نیز دارد.

3.محدوده ولتاژ و جریان سافت استارتر ATS22 چقدر است؟

✅ ولتاژ کاری: ۲۰۸ تا ۶۹۰ ولت AC
✅ جریان نامی: ۱۷ تا ۵۹۰ آمپر (بسته به مدل)

🔹 باید مطمئن شوید که ولتاژ و جریان موتور شما با این محدوده سازگار باشد تا بهترین عملکرد را داشته باشید.

4.آیا ATS22 از موتور در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند؟

✅ بله! ATS22 دارای حفاظت‌های پیشرفته از جمله:
✔ حفاظت در برابر اضافه‌بار
✔ حفاظت در برابر اتصال کوتاه
✔ حفاظت در برابر عدم تعادل فاز
✔ حفاظت در برابر گرمای بیش از حد

🔹 این ویژگی‌ها باعث افزایش عمر موتور و جلوگیری از خرابی‌های ناگهانی می‌شود.

5.چه نوع بارهایی را می‌توان با ATS22 کنترل کرد؟

ATS22 مناسب انواع بارهای صنعتی از جمله:
✅ پمپ‌ها (جلوگیری از ضربه قوچ و کنترل جریان آب)
✅ کمپرسورها (کاهش بار اولیه موتور)
✅ نوار نقاله‌ها (راه‌اندازی نرم و جلوگیری از پارگی نوار)
✅ فن‌های صنعتی (کاهش تنش‌های مکانیکی)
✅ آسیاب‌ها و میکسرها (کنترل گشتاور برای بارهای سنگین)

6.آیا ATS22 از پروتکل‌های ارتباطی پشتیبانی می‌کند؟

✅ بله، این دستگاه از پروتکل Modbus پشتیبانی می‌کند و امکان اتصال به سیستم‌های اتوماسیون صنعتی و PLC را دارد.

🔹 اگر نیاز به کنترل از راه دور و مانیتورینگ دارید، این ویژگی بسیار کاربردی خواهد بود.

7.چگونه ATS22 را نصب کنیم؟ آیا نیاز به تخصص خاصی دارد؟

✅ نصب ATS22 نسبتاً ساده است، اما باید استانداردهای ایمنی رعایت شود.
✅ مراحل نصب شامل:
1.انتخاب محل مناسب (تابلو برق با تهویه کافی)
2.اتصال کابل‌های ورودی و خروجی (L1, L2, L3 به ورودی و U, V, W به موتور)
3.بررسی تنظیمات اولیه (ولتاژ، جریان، زمان راه‌اندازی)
4.تست بدون بار و سپس تست با بار

🔹 برای نصب دقیق و ایمن، بهتر است از یک متخصص برق صنعتی کمک بگیرید.

8.آیا ATS22 باعث کاهش مصرف انرژی می‌شود؟

✅ بله، این دستگاه باعث کاهش مصرف انرژی در لحظه راه‌اندازی می‌شود.
🔹 مزایای کاهش مصرف انرژی:
✔ جلوگیری از جریان هجومی بالا
✔ کاهش فشار روی شبکه برق
✔ افزایش بهره‌وری موتور و کاهش استهلاک

🔹 با استفاده از ATS22، هزینه‌های برق و تعمیرات کاهش خواهد یافت!

9.آیا سافت استارتر ATS22 نیاز به نگهداری خاصی دارد؟

✅ نگهداری ATS22 بسیار کم و آسان است، اما شامل موارد زیر می‌شود:
✔ بررسی دوره‌ای اتصالات الکتریکی (جلوگیری از شل شدن کابل‌ها)
✔ تمیز کردن گرد و غبار از روی دستگاه (برای حفظ تهویه مناسب)
✔ بررسی خطاهای نمایشگر (رفع مشکلات احتمالی قبل از ایجاد خرابی)

🔹 این دستگاه به دلیل طراحی مقاوم، نیاز به تعمیرات مکرر ندارد!

10.چگونه می‌توان ATS22 را عیب‌یابی کرد؟

✅ اگر ATS22 به درستی کار نمی‌کند، ابتدا کدهای خطای نمایشگر را بررسی کنید.
✅ مشکلات رایج و راه‌حل‌ها:
