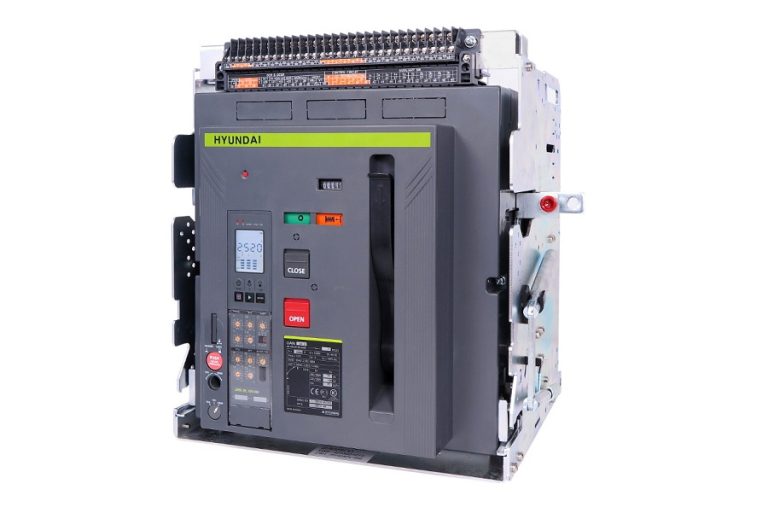

کلید هوایی هیوندای HYUNDAI
کلید هوایی هیوندای (Hyundai Electric) یکی از محصولات شرکت هیوندای الکتریک است که در زمینه تولید و عرضه تجهیزات برقی فعالیت میکند. این کلید هوایی ACB با استفاده از تکنولوژی پیشرفته و استانداردهای بینالمللی، برای حفاظت و کنترل سیستمهای برقی استفاده میشود.
کلید هوایی ACB هیوندای الکتریک دارای ویژگیهای بسیاری است که آن را یک انتخاب مناسب برای برقراری حفاظت و کنترل در سیستمهای برقی میکند. برخی از ویژگیهای کلید هوایی ACB هیوندای الکتریک عبارتند از:
- قابلیت قطع و وصل سریع: این کلید هوایی قابلیت قطع و وصل سریع جریان را داراست که در مواقع ضروری و برای حفاظت از سیستمهای برقی حیاتی بسیار مفید است.
- قابلیت تنظیم جریان: کلید هوایی ACB هیوندای الکتریک با توجه به قابلیت تنظیم جریان حداکثر قابل قبول، امکان تنظیم دقیق جریان برق ورودی به سیستم را فراهم میکند.
- حفاظت از دستگاههای الکتریکی: این کلید هوایی ACB به عنوان یک قطع کننده چندکاره عمل میکند و میتواند دستگاههای الکتریکی را در مقابل خطرات برقی محافظت کند.
- ساختار مقاوم: کلید هوایی ACB هیوندای الکتریک با استفاده از مواد با کیفیت و فناوری پیشرفته، دارای ساختاری مقاوم است که میتواند در برابر شرایط سخت و آسیبهای خارجی مقاومت بسیار بالایی دارد.
انواع کلید هوایی هیوندای Hyundai ACB
شرکت هیوندای، به عنوان یکی از غولهای صنعتی کره جنوبی، در زمینه تولید تجهیزات الکتریکی نیز حضوری فعال دارد. کلیدهای هوایی هیوندای، به عنوان یکی از پرچمداران این برند، با تنوع بینظیر و کیفیت بالا، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرند.
این ادامه به معرفی انواع کلید هوایی هیوندای، بر اساس سری و رنج جریان، میپردازد و اطلاعاتی راجع به ویژگیها و کاربردهای هر کدام ارائه میدهد.

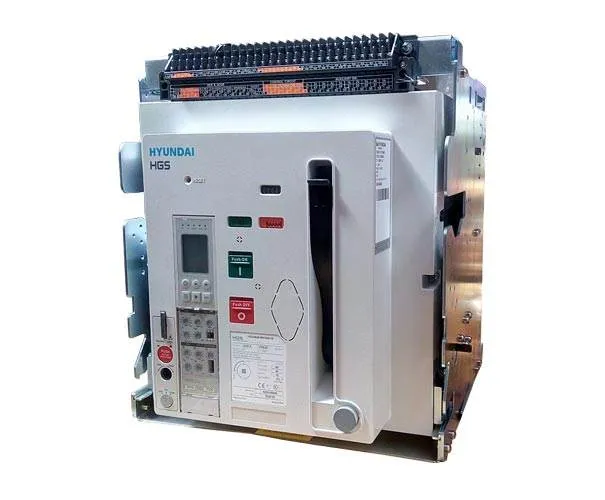

کلید هوایی هیوندای سری HG
کلید هوایی هیوندای سری HG یک کلید هوایی کم ولتاژ است که برای حفاظت از مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و خطاهای اتصال به زمین طراحی شده است. این یک دستگاه قطع کننده مدار است که می تواند برای قطع و وصل دستی مدار الکتریکی نیز استفاده شود.
کلید هوایی هیوندای سری HG در اندازه ها و رتبه بندی های مختلف آمپر موجود است تا طیف وسیعی از کاربردها را برآورده کند. این کلیدها برای استفاده در سیستم های توزیع برق تجاری و صنعتی مناسب هستند.
برخی از ویژگی های کلید هوایی هیوندای سری HG عبارتند از:
- عملکرد قابل اعتماد و بادوام
- ظرفیت قطع بالا
- حفاظت دقیق
- نصب و راه اندازی آسان
- طیف گسترده ای از لوازم جانبی
کلید هوایی هیوندای سری HG یک انتخاب مقرون به صرفه و قابل اعتماد برای حفاظت از مدارهای الکتریکی است.
در اینجا مشخصات فنی کلید هوایی هیوندای سری HG آورده شده است:
- ولتاژ امتیازی: 600 ولت AC
- جریان امتیازی: تا 4000 آمپر
- ظرفیت قطع: تا 100 کیلو آمپر
- تنظیمات سفر: اضافه بار، اتصال کوتاه، زمین خطا
- نوع عملکرد: قاب ثابت، کشویی
- ابعاد: 175 میلی متر (عرض) x 225 میلی متر (ارتفاع) x 125 میلی متر (عمق)
- وزن: 5 کیلوگرم
کلید هوایی هیوندای سری HG در تعدادی از برنامه ها از جمله موارد زیر استفاده می شود:
- ساختمان های تجاری و صنعتی
- تاسیسات و تجهیزات الکتریکی
- سیستم های توزیع برق
- موتورها و ژنراتورها
- سیستم های روشنایی
- سیستم های تهویه مطبوع
کلید هوایی هیوندای سری HG یک انتخاب مقرون به صرفه و قابل اعتماد برای حفاظت از مدارهای الکتریکی است. این کلیدها دارای رتبه بندی ولتاژ و جریان هستند که می تواند طیف وسیعی از کاربردها را برآورده کند. کلید هوایی هیوندای سری HG دارای ویژگی های ایمنی متعددی برای محافظت از پرسنل و تجهیزات است.
کلید هوایی هیوندای سری U
کلید هوایی هیوندای سری U یک کلید هوایی با رنج جریان 630 تا 6300 آمپر است. این کلید در 4 فریم A, B, C, D با ظرفیت قطع جریان اتصال کوتاه بالا (تا 150 کیلو آمپر) برای انواع کاربری های عمومی و ژنراتوری طراحی و تولید شده است.
کلید هوایی هیوندای سری U دارای ویژگی های زیر است:
- ابعاد کمپکت: این کلیدها فضای کمی را اشغال می کنند که آنها را برای استفاده در تابلوهای برق فشرده ایده آل می کند.
- رنج جریان وسیع: این کلیدها می توانند برای حفاظت از طیف وسیعی از تجهیزات الکتریکی از جمله موتورها، ترانسفورماتورها و ژنراتورها استفاده شوند.
- ظرفیت قطع اتصال کوتاه بالا: این کلیدها می توانند اتصال کوتاه های با جریان بالا را بدون آسیب رساندن به خود یا تجهیزات الکتریکی که از آن محافظت می کنند، قطع کنند.
- قابلیت اطمینان بالا: این کلیدها با مواد با کیفیت بالا ساخته می شوند و مطابق با استانداردهای بین المللی تست می شوند.
- عملکرد آسان: این کلیدها برای استفاده آسان طراحی شده اند و دارای طیف وسیعی از ویژگی ها برای ساده تر کردن نصب و نگهداری هستند.
کلید هوایی هیوندای سری U برای انواع کاربردهای صنعتی از جمله موارد زیر مناسب است:
- ساختمان ها: مجتمع ها، بیمارستان ها، مراکز تجاری و هتل ها
- مراکز داده: ایستگاه های صدا و سیما، ارتباطات IT
- اتوماسیون صنعتی: صنایع فولاد، صنایع نفت و گاز، صنایع آب و فاضلاب
- تاسیسات برق: نیروگاه های برق، پست های برق، ژنراتورها، تاسیسات انرژی های تجدیدپذیر
اگر به دنبال یک کلید هوایی کمپکت، قابل اعتماد و با کاربری آسان هستید، کلید هوایی هیوندای سری U یک گزینه عالی است.
کلید هوایی هیوندای سری HAT
کلید هوایی هیوندای سری HAT یک کلید هوایی کمپکت در فضای باز با عملکرد عالی و قابلیت اطمینان بالا است. برای حفاظت از مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و خطاهای زمین طراحی شده است. این کلید در طیف وسیعی از برنامه ها از جمله استفاده می شود. در کاربردهای صنعتی، تجاری و مسکونی.
کلید هوایی هیوندای سری HAT دارای ویژگی های زیر است:
- طراحی کمپکت برای صرفه جویی در فضا
- عملکرد بالا و قابلیت اطمینان
- حفاظت در برابر اضافه بار، اتصال کوتاه و خطاهای زمین
- طیف وسیعی از برنامه ها
مشخصات کلید هوایی هیوندای سری HAT به شرح زیر است:
- ولتاژ نامی: 690 ولت
- جریان نامی: 630 تا 3200 آمپر
- قدرت قطع: 65 تا 150 کیلو آمپر
- درجه حفاظت: IP65
کلید هوایی هیوندای سری HAT یک انتخاب عالی برای حفاظت از مدارهای الکتریکی است. در طیف وسیعی از برنامه ها این کلید جمع و جور و قابل اعتماد عملکرد بالا و قابلیت اطمینان را ارائه می دهد.
کلید اتوماتیک هوایی چیست؟
کلید هوایی ACB (Air Circuit Breaker) یک قطع کننده قدرت است که برای حفاظت از سیستم های برقی با ولتاژ بالا و جریان قوی استفاده میشود. این کلید هوایی به منظور جلوگیری از خطرات برقی مانند اتصال کوتاه، بارزگی، حملات فشار الکتریکی و برخی خطرات دیگر به کار میرود. یکی از ویژگیهای مهم کلید هوایی ACB، قابلیت قطع و وصل خودکار جریان است که به عنوان یک محافظت دوگانه عمل میکند. به عبارت دیگر، زمانی که جریان از حد مجاز تعیین شده بیشتر شود، کلید هوایی ACB به صورت خودکار قطع میشود تا از خطرات ناشی از جریان بالا جلوگیری شود. علاوه بر این، کلید هوایی ACB قابلیت کنترل و مانیتورینگ جریان و ولتاژ را نیز داراست.
از جمله ویژگیهای دیگر کلید هوایی ACB، قابلیت قطع و وصل سریع جریان است. این قابلیت مهم در مواقع ضروری و برای حفاظت از سیستم های برقی حیاتی بسیار مفید است. به علاوه، کلید هوایی ACB با توجه به قابلیت تنظیم جریان حداکثر قابل قبول، امکان تنظیم دقیق جریان برق ورودی به سیستم را فراهم میکند. این قابلیت به کاربر اجازه میدهد تا جریان مطلوب را بر اساس نیازهای خاص سیستم تنظیم و کنترل کند. کلید هوایی ACB همچنین به عنوان یک قطع کننده چندکاره عمل میکند و میتواند عملکردهای مختلفی از جمله حفاظت از دستگاههای الکتریکی، قطع بار، و حفاظت از شبکه برق را انجام دهد. این کلید قابلیت قطع و وصل سریع جریان را داراست، به طوری که در صورت بروز خطرات برقی مانند اتصال کوتاه یا بارزگی، بلافاصله قطع جریان برق را انجام میدهد تا از خسارت بیشتر جلوگیری شود. همچنین، با توجه به قابلیت تنظیم جریان حداکثر قابل قبول، کاربر قادر است جریان مورد نیاز را بر اساس نیازهای خاص سیستم تنظیم و کنترل کند. این ویژگی به عنوان یک ابزار قدرتمند در مدیریت و کنترل جریان برق ورودی به سیستم مورد استفاده قرار میگیرد و برای حفاظت از سیستم های برقی حیاتی بسیار مفید است.
کاربرد کلید هوایی ACB
کلید هوایی ACB (Air Circuit Breaker) در صنایع برق و سیستمهای قدرتی با ولتاژ بالا و جریان قوی، کاربردهای گستردهای دارد. در زیر به برخی از کاربردهای اصلی آن اشاره میکنم:
- حفاظت از سیستمهای برقی: کلید هوایی ACB برای حفاظت از سیستمهای برقی در برابر خطرات برقی مانند اتصال کوتاه، بارزگی، حملات فشار الکتریکی و افزایش ناگهانی جریان استفاده میشود. با قطع وصل سریع جریان، این کلید قادر است به طور فوری جریان برق را قطع کرده و سیستم را از خطرات برقی محافظت کند.
- مدیریت جریان: کلید اتوماتیک هوایی ACB با قابلیت تنظیم جریان حداکثر قابل قبول، امکان تنظیم دقیق جریان ورودی به سیستم را فراهم میکند. این ویژگی به کاربر اجازه میدهد تا جریان مطلوب را بر اساس نیازهای خاص سیستم تنظیم و کنترل کند. این قابلیت بسیار مفید است در مواردی که نیاز به مدیریت دقیق و کنترل جریان برق ورودی به سیستم وجود دارد.
- قطع بار: کلید هوایی ACB قابلیت قطع بار را نیز داراست. با قطع جریان برق، این کلید قادر است بارهای برقی را قطع کرده و از خطرات مربوط به بارهای زائد و ناهماهنگیهای سیستم جلوگیری کند.
-
حفاظت از دستگاههای الکتریکی: کلید هوایی ACB به عنوان یک قطع کننده چندکاره، قابلیت حفاظت از دستگاههای الکتریکی را داراست. با قطع جریان برق در صورت وقوع خطرات برقی مانند اتصال کوتاه یا بارزگی، کلید هوایی ACB به سرعت و به صورت خودکار جریان را قطع میکند و دستگاههای الکتریکی را از خسارت ناشی از این خطرات محافظت میکند. این قابلیت حفاظتی بسیار مهم است برای جلوگیری از خرابی و خسارت به دستگاههای الکتریکی حیاتی و کاربردهای حساسی که نیاز به حفظ عملکرد صحیح و پایدار دارند.
ساختار و اجزای کلید هوایی
کلید هوایی ACB (Air Circuit Breaker) از چندین اجزا تشکیل شده است که هر کدام نقش وظیفهای مهم در عملکرد کلید دارند. در زیر به برخی از اجزا و ساختار اصلی کلید هوایی ACB اشاره میکنم:
- فریم (Frame): فریم کلید هوایی ACB، قابلیت حمل و نصب را فراهم میکند و اجزای دیگر را درون خود جای داده است. این فریم معمولاً از فولاد یا فومانیت (بهرهبرداری از خاکستر سنگهای مختلف) ساخته میشود و استحکام و سختی لازم را برای کلید فراهم میکند.
- سوئیچ قطع و وصل (Trip Unit): این اجزا به عنوان سیستم کنترلی کلید هوایی عمل میکند و قابلیت قطع و وصل جریان را فراهم میکند. سوئیچ قطع و وصل میتواند با استفاده از مکانیزمهای مختلفی نظیر فشار، حرارت یا الکترومغناطیسی عمل کند.
- لاکینگ مکانیزم (Locking Mechanism): لاکینگ مکانیزم وظیفه قفل کردن کلید هوایی ACB در جایگاه قطع یا وصل را دارد تا از تغییرات غیرمجاز در عملکرد جلوگیری کند. این مکانیزم معمولاً شامل قفلهای فیزیکی یا الکترونیکی است.
- کنترل کننده (Controller): کنترل کننده کلید هوایی ACB وظیفه کنترل و مدیریت عملکرد کلید را بر عهده دارد. این اجزا معمولاً شامل سیستمهای الکترونیکی و میکروپروسسورها است که قادرند جریان و ولتاژ را اندازهگیری و کنترل کنند.
-
قطع کننده (Breaking Device): قطع کننده در کلید هوایی ACB مسئول قطع جریان برق است. این قطع کننده معمولاً شامل یک سیستم قطعی قدرتمند است که با استفاده از مکانیزمهای مختلف نظیر شمش، قطع کننده فشاری یا قطع کننده مغناطیسی، جریان برق را به صورت سریع و قابل اطمینان قطع میکند. این عملکرد قطع کننده برای حفاظت از سیستمهای برقی در برابر خطراتی مانند اتصال کوتاه یا بارزگی بسیار مهم است. قطع کننده با عملکرد قطع جریان برق، از حداقلیت خسارت به تجهیزات و دستگاههای برقی مربوطه جلوگیری میکند.
تفاوت کلید هوایی با کلید کامپکت
کلید هوایی ACB (Air Circuit Breaker) و کلید اتوماتیک کامپکت MCCB (Molded Case Circuit Breaker) هر دو برای حفاظت از سیستمهای برقی استفاده میشوند، اما دارای تفاوتهای مهمی هستند. در زیر به برخی از تفاوتهای کلید هوایی ACB و کلید اتوماتیک کامپکت MCCB اشاره میکنم:
- ظرفیت قطع جریان: کلید هوایی ACB به طور عمومی برای سیستمهای برقی بزرگتر و با جریان بالاتر استفاده میشود. ظرفیت قطع جریان آن معمولاً بین 800 آمپر تا 6300 آمپر است. در مقابل، کلید اتوماتیک کامپکت MCCB معمولاً در سیستمهای کوچکتر و با جریان کمتر مورد استفاده قرار میگیرد و ظرفیت قطع جریان آن معمولاً تا حدود 2500 آمپر است.
- ابعاد و فضای نصب: کلید هوایی ACB به دلیل ظرفیت بالا و استفاده در سیستمهای بزرگتر، ابعاد بزرگتری نسبت به کلید اتوماتیک کامپکت MCCB دارد. ACB برای نصب در پنلها و رکهای برقی بزرگ طراحی شده است. از طرفی، کلید اتوماتیک کامپکت MCCB به صورت کوچکتر و فضای کمتری برای نصب در سیستمهای کوچکتر و فضای محدودتر ساخته میشود.
-
قابلیت قطع و وصل سریع: کلید هوایی ACB به دلیل ساختار و قابلیت خاص خود، قابلیت قطع و وصل سریع جریان را داراست. این ویژگی برای حفاظت در مواقع ضروری و برای سیستمهای برقی حیاتی بسیار مفید است. در مقابل، کلید اتوماتیک کامپکت MCCB نیز قابلیت قطع و وصل سریع جریان را داراست و به عنوان یک قطع کننده اتوماتیک عمل میکند. اما با توجه به ساختار کوچکتر و ظرفیت کمتر آن، معمولاً برای سیستمهای کوچکتر و کاربردهای کمتر استفاده میشود. همچنین، قابلیت تنظیم جریان در کلید اتوماتیک کامپکت MCCB برای کنترل دقیق تر جریان ورودی به سیستم برقی بسیار مفید است.
معرفی شرکت هیوندای الکتریک
شرکت هیوندای الکتریک (Hyundai Electric) یک شرکت بزرگ و معتبر در زمینه تولید تجهیزات برق صنعتی و تابلو برق است. این شرکت بخشی از گروه هیوندای (Hyundai Group) است که یکی از شرکتهای پیشرو در صنعت خودروسازی و صنایع مرتبط است.
شرکت هیوندای الکتریک با تمرکز بر کیفیت، نوآوری و فناوری، محصولاتی با استانداردهای بالا و عملکرد قابل اعتماد ارائه میدهد. این شرکت به طور گسترده در زمینه تولید تجهیزات برق صنعتی فعالیت میکند و محصولات متنوعی از جمله ترانسها، کلیدهای هوایی (ACB)، کلیدهای اتوماتیک کامپکت (MCCB)، کنتاکتورها، رلهها، تابلوهای برق، محافظتکنندههای برق و سایر تجهیزات برق صنعتی را تولید میکند.
محصولات شرکت هیوندای الکتریک با استفاده از تکنولوژیهای پیشرفته و با رعایت استانداردهای بینالمللی تولید میشوند. این محصولات به عنوان بخشی از سیستمهای برقی در صنایع مختلف مانند صنعت، انرژی، نفت و گاز، حمل و نقل، ساختمانها و سایر بخشهای صنعتی استفاده میشوند.
شرکت هیوندای الکتریک با تمرکز بر کیفیت و خدمات پس از فروش، به مشتریان خود راهکارهای برق صنعتی مطمئن و قابل اعتماد ارائه میدهد. همچنین، این شرکت دارای شبکه فروش و خدمات گستردهای است که در سراسر جهان فعالیت دارد و به مشتریان خود در ارائه خدمات فنی و فروش محصولات سرویس های ویژه ای میدهد. شرکت الکتروشایلی به عنوان قطب تامین کننده اصلی تجهیزات برق صنعتی و تابلو برق یکی از بزرگترین واردکنندگان و تامین کنندگان محصولات برق صنعتی هیوندای میباشد.
بروز شده در 1 اسفند 1402
