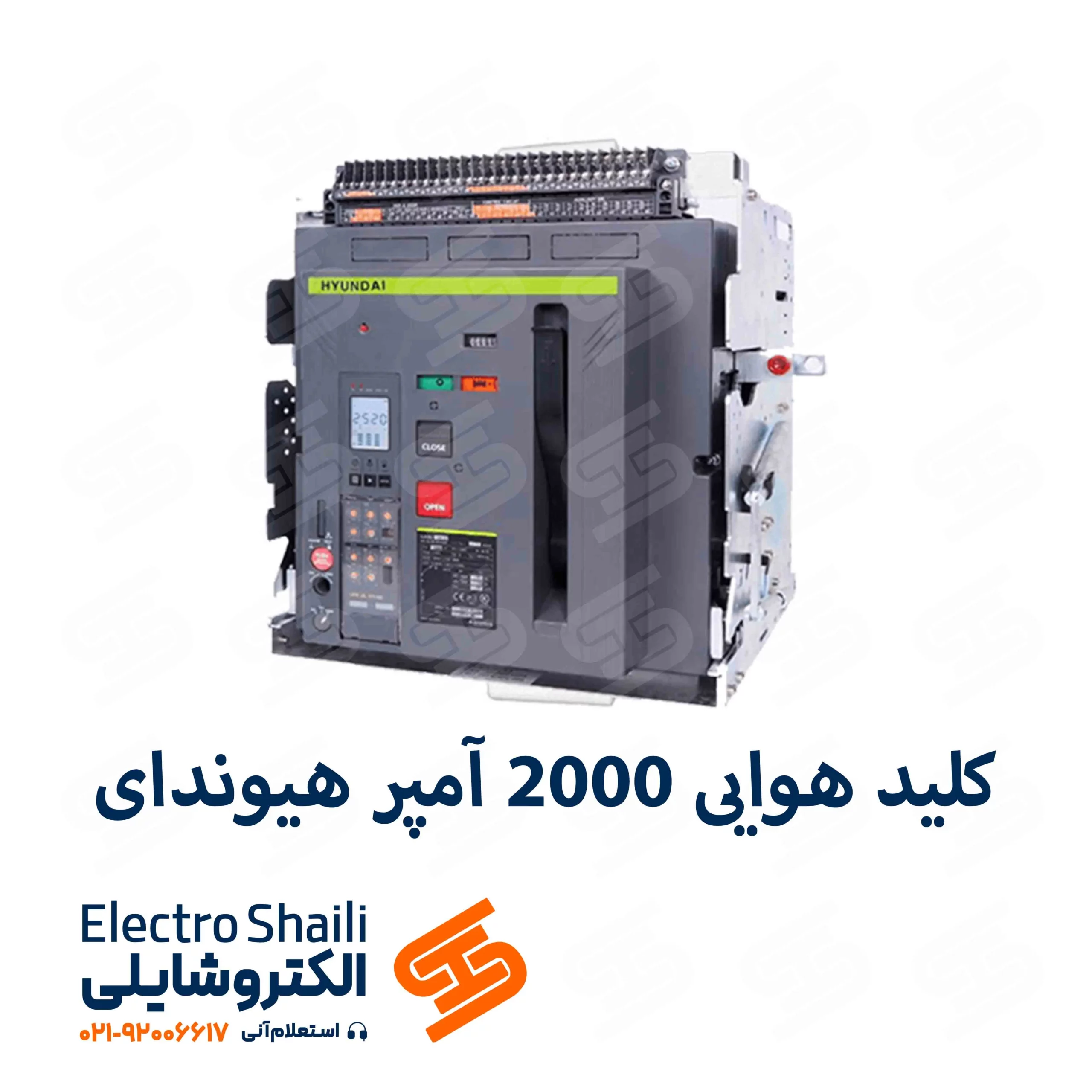

کلید هوایی 2000 آمپر 3 پل هیوندای یکی از گزینه های ممتاز برای طراحی تابلوهای توزیع برق فشار ضعیف در پروژه هایی است که جریان های بالا، پایداری عملکرد و ایمنی بالا اهمیت حیاتی دارند.
این کلید هوایی هیوندای با هدف حفاظت مدار در برابر خطاهای الکتریکی از جمله اتصال کوتاه، اضافه بار و نشتی زمین طراحی شده اند و در مدل های فیکس، بدون مکانیزم کشویی عرضه می شوند.
انتخابی که دوام بیشتر، استقرار پایدار و هزینه نگهداری پایین تری را برای طراحان تابلو به همراه دارد.
با پشتیبانی از بوبین در دو ولتاژ متداول صنعتی (110 و 220 ولت AC یا DC)، این کلیدها قابلیت ارتباط کامل با سیستم های کنترلی، PLCها و پنل های مانیتورینگ را دارند. از نظر حفاظتی، قدرت قطع تا 100kA (بسته به مدل) باعث شده تا بتوانند با خیال راحت در شبکه‌ه ای پربار و حساس مورد استفاده قرار گیرند.
متریال استفاده شده در بدنه و مکانیزم داخلی این کلیدها، کاملا صنعتی و مطابق با شرایط محیطی خشن است. ازجمله مقاومت بالا در برابر رطوبت، گردوغبار، دمای بالا و نویز الکترومغناطیسی. این ویژگی ها در کنار انطباق با استاندارد بین‌المللی IEC 60947-2، این کلید را به انتخابی قابل اعتماد برای مهندسین برق، طراحان تابلو و پیمانکاران پروژه های سنگین تبدیل کرده است.
در صورت نیاز به استفاده از کلیدی با جریان نامی پایین تر یا طراحی جمع و جورتر، پیشنهاد می کنیم کلید هوایی 1600 آمپر 3 پل هیوندای را بررسی کنید که با حفظ عملکرد حفاظتی، مناسب تابلوهای فشرده تر و پروژه هایی با محدودیت فضا است.
معرفی کلید هوایی هیوندا – ایمنی و عملکرد برتر در مدارهای الکتریکی
ویژگی های کلید هوایی 2000 آمپر هیوندای
کلید هوایی ۲۰۰۰ آمپر، مجموعه ای از ویژگی های حفاظتی و عملیاتی را ارائه می دهد که آن را برای استفاده در سیستم های توزیع با بار متوسط تا بالا ایده آل می سازد. این کلید با قدرت قطع قابل توجه، عملکرد مطمئن در شرایط گذرا و قابلیت تجهیز به ماژول های کنترلی، به خوبی نیازهای حفاظتی در محیط های صنعتی را پوشش می دهد.
- تحمل جریان نامی 2000 آمپر به صورت پایدار در بارهای پیوسته
- قدرت قطع اتصال کوتاه تا 100kA برای حفاظت سریع در برابر خطاهای شدید
- سازگاری با بوبین‌های شنت و آندر ولتاژ در ولتاژهای 110 و 220 ولت AC/DC
- طراحی ماژولار برای نصب آسان تجهیزات جانبی مانند واحد تریپ الکترونیکی، میکرواسوییچ و سیگنال دهی
- مکانیزم قطع سریع (Fast Opening Mechanism) برای جلوگیری از آسیب به تجهیزات پایین دستی
- بدنه مقاوم با عایق‌بندی بالا جهت استفاده در محیط های صنعتی با رطوبت و گرد و غبار
- قابلیت اتصال به سیستم های مانیتورینگ و اتوماسیون صنعتی با استفاده از تجهیزات جانبی پیشرفته
- پایداری عملکرد در محدوده دمایی گسترده و شرایط محیطی نامطلوب
مشخصات فنی کلید هوایی 2000 آمپر هیوندای
| مشخصه فنی |
مقدار/توضیح |
| جریان نامی (In) |
2000 آمپر |
| تعداد پل |
3 پل |
| نوع کلید |
فیکس |
| نوع عملکرد |
دستی یا موتوری (بسته به سفارش و نیاز پروژه) |
| قدرت قطع اتصال کوتاه |
85kA تا 100kA (بسته به سری) |
| ولتاژ کاری نامی (Ui) |
تا 690 ولت |
| فرکانس نامی |
50/60 هرتز |
| ولتاژ بوبین کنترل |
110 یا 220 ولت (AC/DC) |
| استاندارد ایمنی |
IEC 60947-2 |
| کلاس عملکرد |
Class A (برای حفاظت سریع و دقیق) |
| دمای کاری مجاز |
-5 تا +70 درجه سانتی‌گراد |
| درجه حفاظت (IP) |
IP30 تا IP54 (با توجه به محفظه نصب) |
| قابلیت نصب تجهیزات جانبی |
دارد (بوبین شنت، آندر ولتاژ، میکرواسوییچ، تریپ یونیت) |
| کاربرد اصلی |
تابلو برق‌های صنعتی، پست‌های توزیع، نیروگاه‌ها، پتروشیمی |
نکات مهم در انتخاب کلید هوایی 2000 آمپر هیوندای
- تناسب با نیاز: بررسی دقیق مشخصات فنی و اطمینان از سازگاری با سیستم برق مورد استفاده
- نوع نصب: انتخاب بین مدل های فیکس یا کشویی بر اساس نیاز پروژه
- تعداد پل‌ها: انتخاب 3 پل یا 4 پل با توجه به ساختار شبکه برق
- قدرت قطع مناسب: اطمینان از توانایی کلید در قطع جریان‌های خطا
کاربردها کلید هوایی 2000 آمپر فیکس
کاربرد کلید هوایی ۲۰۰۰ آمپر هیوندای به دلیل قدرت بالا و مقاومت در شرایط محیطی دشوار، گزینه‌ای مناسب برای پروژه های متنوع برق است.
این کلید در پروژه های بزرگ صنعتی و ساختمانی برای حفاظت مدارهای قدرت از انواع خطاهای برق استفاده می شود.
- تابلوهای برق اصلی (Main Distribution Boards) در کارخانه ها
- سیستم های توزیع برق در پروژه های نفت، گاز و پتروشیمی
- خطوط تولید سنگین مانند فولاد، سیمان، کاشی، ماشین سازی
- دیتاسنترها و مراکز حساس با بار دائم و بحرانی
- تابلوهای برق سوله ها، فرودگاه ها، ایستگاه های پمپاژ و تصفیه خانه ها
- سیستم های اضطراری یا ژنراتوری در زیرساخت های حساس
- نیروگاه های برق (حرارتی، آبی، خورشیدی و بادی)
وظایف کلید هوایی 2000 آمپر 3 پل هیوندای
- محافظت پیشرفته در برابر اتصال کوتاه: تشخیص سریع خطاهای اتصال کوتاه و قطع فوری جریان برق.
- حفاظت تخصصی در برابر اضافه بار: تشخیص افزایش جریان بالاتر از حد معین، و قطع برق.
- قطع و وصل امن: امکان ایزوله کردن بخش های مختلف شبکه یا تابلوی برق، جهت تعمیرات و نگهداری.
- قابلیت تنظیم‌پذیری: امکان تغییر جریان نامی و پارامترهای مرتبط برای حداکثر هماهنگی با سیستم.
مزایای کلید هوایی 2000 آمپر 3 فاز هیوندای
در کنار ویژگی های فنی، استفاده از کلید هوایی فیکس ۳ پل ۲۰۰۰ آمپر هیوندای، مزایای عملی و اقتصادی متعددی برای طراحان و بهره برداران سیستم های قدرت فراهم می کند که به ویژه در پروژه‌های با حساسیت بالا از اهمیت برخوردار است.
- مقاومت الکتریکی و مکانیکی بسیار بالا
- عملکرد سریع و ایمن در برابر خطاهای الکتریکی
- سازگار با تجهیزات مدرن کنترلی و اتوماسیون
- صرفه جویی در هزینه نگهداری و تعمیرات
- طراحی صنعتی و مقاوم در برابر تنش های فیزیکی
- پشتیبانی از طیف وسیعی از مدل ها برای انتخاب دقیق تر
- برخورداری از خدمات پس از فروش معتبر در ایران
- قابلیت نصب آسان و بدون نیاز به تجهیزات جانبی خاص
جدول مقایسه کدهای کلید هوایی فیکس 2000 آمپر هیوندای
| مدل فنی |
نوع نصب |
جریان نامی (A) |
تعداد پل |
قدرت قطع (kA) |
ولتاژ بوبین (V AC/DC) |
| HGN20 |
فیکس |
2000 |
3 پل |
100 |
110 / 220 |
| HGS20 |
فیکس |
2000 |
3 پل |
85 |
110 / 220 |
| UAS20B-3H |
فیکس |
2000 |
3 پل |
85 |
110 / 220 |
| UAN20B-3H |
فیکس |
2000 |
3 پل |
85 |
110 / 220 |
کلید هوایی ۲۰۰۰ آمپر ۳ پل هیوندای سری HGN20
سری HGN20 از کلیدهای هوایی هیوندای با قدرت قطع تا ۱۰۰kA و طراحی فیکس، برای پروژه های صنعتی و نیروگاهی ایده آل است. این کلیدها با پشتیبانی از بوبین های ۱۱۰/۲۲۰ ولت AC/DC و مقاوم در برابر شرایط سخت محیطی، ایمنی و پایداری بالایی را در سیستم های برق فشار ضعیف فراهم می کنند.
کلید هوایی ۲۰۰۰ آمپر ۳ پل هیوندای سری HGS20
سری HGS20 با قدرت قطع ۸۵kA، طراحی فیکس و پشتیبانی از بوبین های ۱۱۰/۲۲۰ ولت AC/DC، برای صنایع سنگین و پروژه های پیچیده مانند نفت و پتروشیمی مناسب است. این کلیدها با مقاومت در برابر گردوغبار، رطوبت و دما، انتخابی مطمئن برای حفاظت از تابلوهای برق در شرایط سخت هستند.
قیمت کلید هوایی 2000 آمپر 3 پل هیوندای
برای استعلام قیمت به روز کلید هوایی ۲۰۰۰ آمپر هیوندای و دریافت مشاوره فنی جهت انتخاب مدل مناسب پروژه، با کارشناسان فروش ما تماس بگیرید.
مجموعه الکتروشایلی با موجودی به روز، گارانتی معتبر، ارسال سریع به سراسر کشور و پشتیبانی فنی، خریدی ایمن و حرفه ای را برای شما تضمین می کند.
خرید کلید هوایی 2000 آمپر هیوندای
خرید کلید هوایی 2000 آمپر هیوندای مستلزم انطباق دقیق نقشه فنی تابلو با ابعاد بریکر و همچنین انتخاب دقیق مدل بر اساس سطح اتصال کوتاه پروژه است.
شرکت الکتروشایلی به‌عنوان تأمین‌کننده مستقیم تجهیزات برق صنعتی هیوندای، این کلید هوایی را با تضمین قطعی اورجینال بودن، هولوگرام اصالت، بسته‌بندی کارخانه‌ای و تحویل فوری به دست مشتریان می‌رساند.
مهندسان و پیمانکاران عزیز می‌توانند برای انتخاب مناسب‌ترین کد محصول و ملحقات جانبی، از مشاوره تخصصی و رایگان مهندسان برق الکتروشایلی بهره‌مند شوند.
برای سفارش بدون واسطه و ثبت خرید، کارشناسان ما آماده پاسخگویی هستند.
سؤالات متداول کلید هوایی 2000 آمپر هیوندای
کلید هوایی 2000 آمپر هیوندای در چه مدل‌هایی تولید می‌شود؟
این کلید عمدتاً در دو مدل پرطرفدار سری UAN (مدل UAN20) و سری جدید HG (مدل HGN20) در دو ساختار 3 پل و 4 پل تولید می‌گردد.
آیا رله حفاظتی OCR کلید هوایی هیوندای نیاز به ترانس جریان خارجی (CT) دارد؟
خیر؛ کلیدهای هوایی هیوندای دارای سنسورها و ترانس‌های جریان (CT) داخلی هستند و رله OCR به صورت مستقیم و بدون نیاز به CT خارجی مقادیر جریان را پایش و فرمان قطع صادر می‌کند.
تفاوت مدل کشویی (Drawout) و فیکس (Fixed) کلید هوایی 2000 هیوندای چیست؟
در مدل فیکس، پایه‌ها و باسبارها مستقیماً به شینه‌های تابلو پیچ می‌شوند؛ اما در مدل کشویی، کلید روی یک شاسی ریلی اختصاصی قرار گرفته و به کمک یک هندل بدون باز کردن شینه‌ها به داخل یا خارج هدایت می‌شود.
قدرت قطع اتصال کوتاه (Icu) این کلید چقدر است؟
قدرت قطع نهایی کلید هوایی 2000 آمپر هیوندای معمولاً بسته به سری انتخابی، بین 65 کیلوآمپر الی 85 کیلوآمپر در سطح ولتاژ 415 ولت متناوب است.
آیا امکان صدور فرمان قطع و وصل از راه دور برای این کلید وجود دارد؟
بله؛ با تجهیز کلید به موتور شارژ فنر، رله شنت تریپ (SHT) و بوبین وصل (CC)، می‌توان تمام فرآیندهای قطع و وصل کلید را از طریق PLC یا کلیدهای فرمان از راه دور کنترل کرد.
