اینورتر اینوت (INVT) یک مبدل پیشرفته است که برای کنترل و تغییر توان و سرعت موتورهای الکتریکی در دستگاهها و سیستمهای مختلف مورد استفاده قرار میگیرد.
اینورتر یا درایو فرکانس متغیر (VFD) تجهیزی الکترونیکی برای کنترل سرعت، گشتاور و جهت چرخش موتورهای الکتریکی است.
در کاربردهای صنعتی، درایو معمولاً برق AC ورودی را به DC تبدیل کرده و سپس با تولید برق AC با فرکانس و ولتاژ قابل تنظیم، سرعت و عملکرد موتور را کنترل میکند.
در دنیای اتوماسیون صنعتی، اینورتر های اینوت با توجه به سطح ولتاژ خود به دو دستهی اصلی تقسیم میشوند.
دستهی اول، مدلهایی از درایوهای اینوت با فشار ضعیف را شامل میشود.
درایوهای فشار ضعیف INVT برای سطوح ولتاژ رایج صنعتی مانند ۲۲۰، ۳۸۰، ۴۰۰ و در برخی خانوادهها ۶۹۰ ولت تولید میشوند.
محدوده توانی آنها نیز از 0.2 کیلووات تا 1200 کیلووات تغییر مییابد.
این مدلها با توجه به تنوع کاربردهایشان، از جمله کاربریهای سبک و سنگین، گسترش و پوشش وسیعی از نیازها را به خود اختصاص میدهند.
دستهی دوم، درایوهای اینوت با فشار متوسط هستند.
این مدلها با ولتاژهایی از 1 کیلوولت تا 11 کیلوولت و محدوده توانی بین 0.2 مگاوات تا 10 مگاوات ساخته میشوند.
از آخرین و پیشرفتهترین تکنولوژیها برای کنترل موتورهای سنکرون و آسنکرون در این درایوها استفاده میشود.
جدول مشخصات فنی اینورتر اینوت (INVT)
سری های مختلف اینورتر اینوت (INVT)
درایوهای اینوت در سریهای مختلفی طراحی و تولید میشوند که هرکدام برای نوع خاصی از کاربردهای صنعتی، از سیستمهای سبک تا فرآیندهای سنگین و تخصصی، بهینه شدهاند.
در ادامه با مهمترین سریهای اینورتر INVT آشنا میشویم و کاربرد کلی هرکدام را بررسی میکنیم.
با این حال اگر قصد دارید تفاوتها، ویژگیهای فنی، کاربردها و مشخصات هر سری را بهصورت کامل و تخصصی بشناسید، پیشنهاد میکنیم مقاله بررسی کامل سریهای مختلف اینورتر INVT را مطالعه کنید.
انواع اینورتر اینوت
انواع اینورتر اینوت (INVT) بر اساس نوع بار، گشتاور راهاندازی و سطح اتوماسیون صنعتی در خانوادههای متعددی توسعه یافتهاند تا دقیقترین هماهنگی را با مشخصات الکترومکانیکی الکتروموتورها داشته باشند.
کمپانی INVT با ارائه مدلهای متنوعی نظیر درایوهای اقتصادی و سبککار (نظیر GD10 و GD20)، اینورترهای سنگینکار و چندمنظوره با گشتاور بالا (نظیر GD200A)، درایوهای پیشرفته و دقیق کلوزلوپ (مانند GD350A)، و همچنین مدلهای تخصصی خورشیدی (GD170-PV) و درایوهای مقاوم با درجه حفاظت بالا (IP55/IP65)، پاسخگوی نیاز تمام صنایع از خطوط انتقال، پمپ و فن گرفته تا میکسرها، اکسترودرها و جرثقیلهای سنگین است.
انتخاب سری مناسب بر اساس توان نامی و ماهیت بار، عاملی کلیدی در ارتقای راندمان سیستم، کاهش مصرف انرژی و تضمین طول عمر تجهیزات بهشمار میرود.
در ادامه، به انواع درایو اینوت (Invt) اشاره میکنیم:

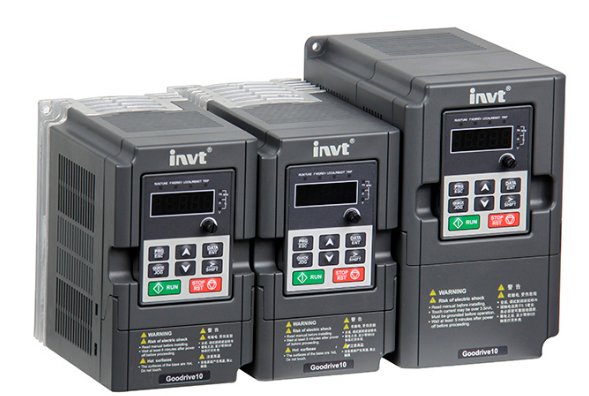

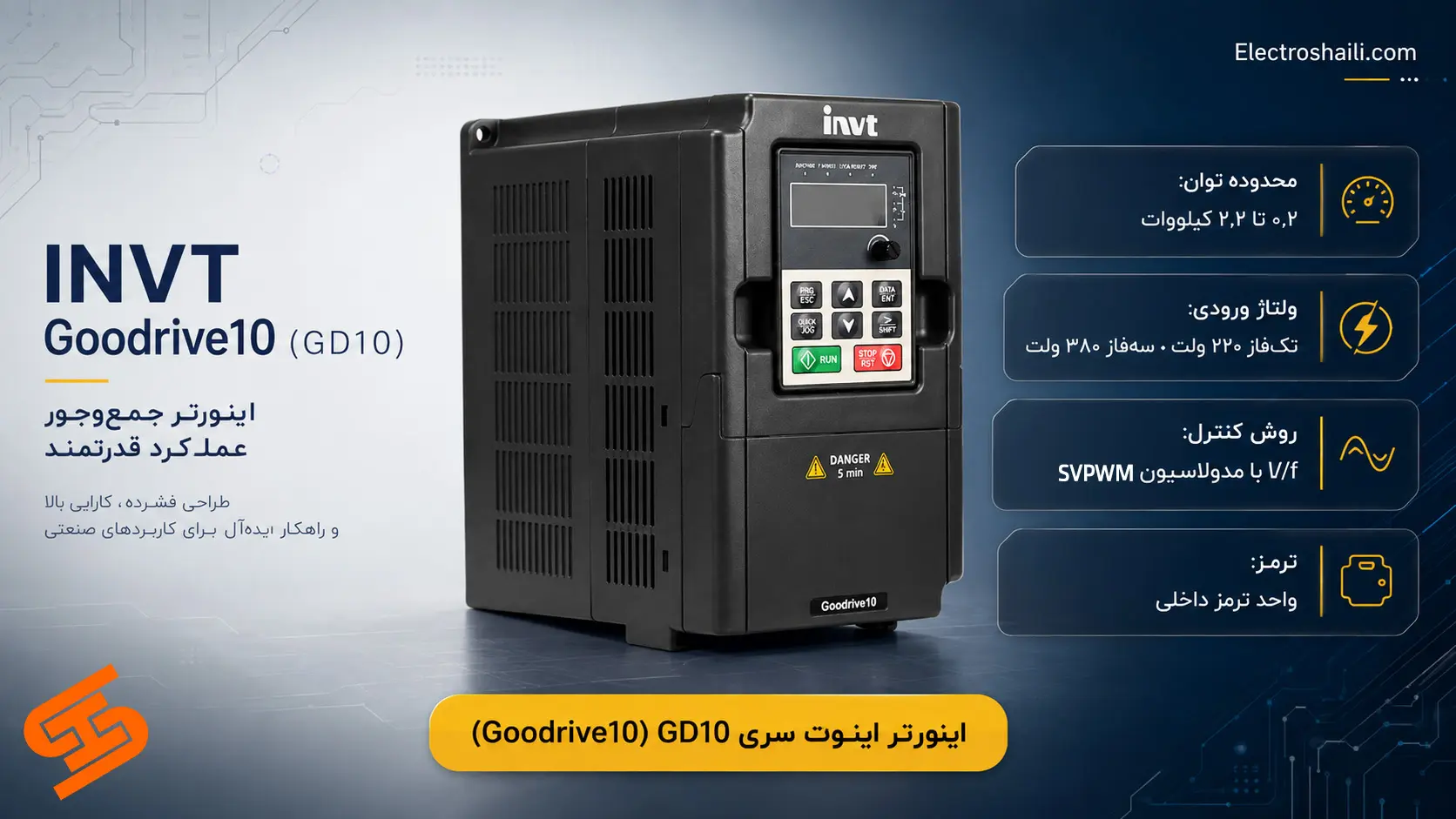

اینورتر اینوت سری GD10

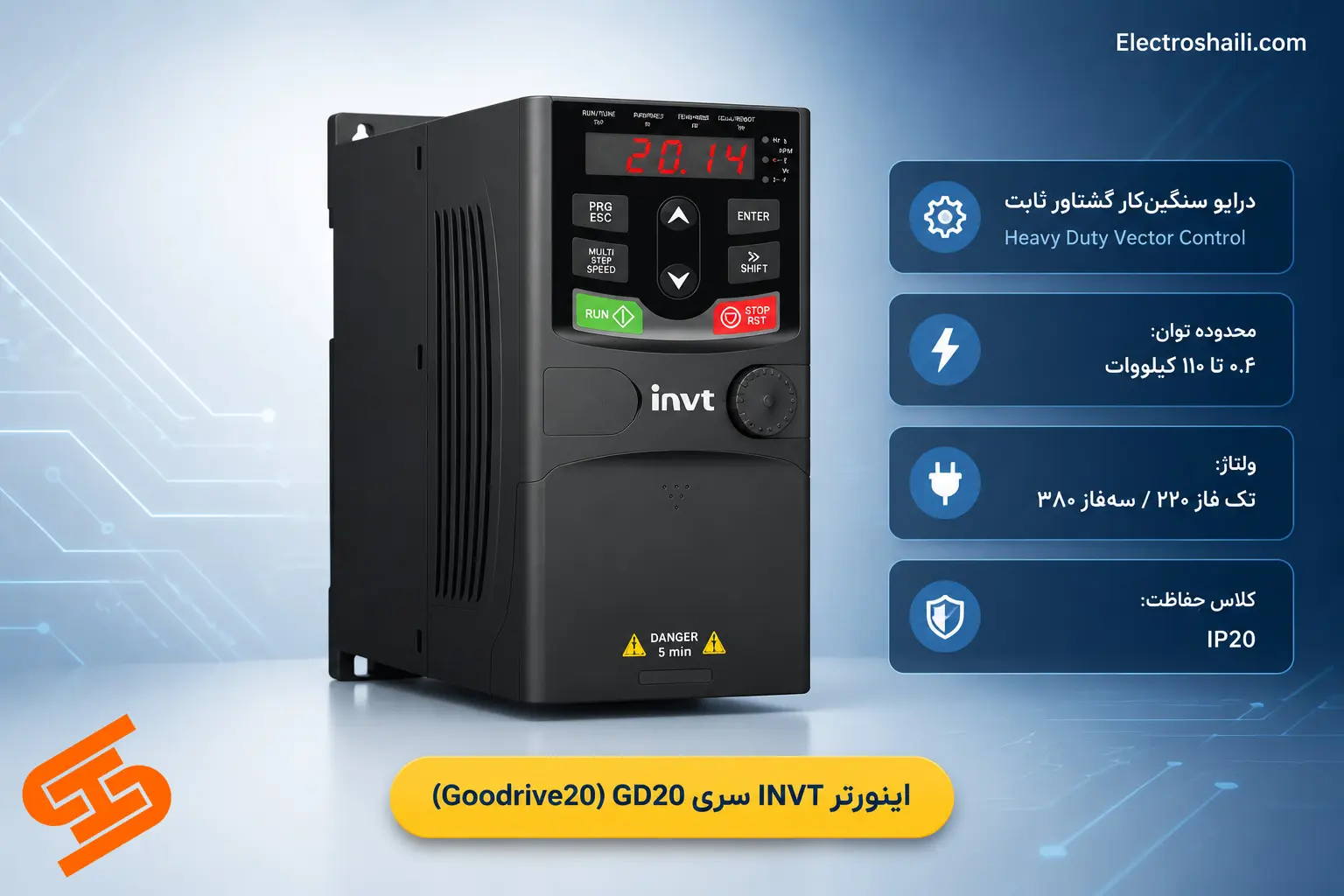

اینورتر اینوت سری GD20
اینورتر اینوت سری GD20 یک درایو همهمنظوره در بازه توانی ۰.۴ تا ۱۱۰ کیلووات است که با پشتیبانی از مدهای کنترلی V/F و کنترل برداری (SVC)، دقت و گشتاور بالایی را در کنترل دور موتور ارائه میدهد.
طراحی کتابی و کامپکت این سری، امکان نصب پهلوبهپهلو را فراهم کرده و فضای اشغالی تابلو برق را به حداقل میرساند.
با بهرهگیری از چاپر ترمز داخلی، فیلتر EMC، پتانسیومتر و پروتکل ارتباطی Modbus، این درایو انتخابی ایدهآل و مقرونبهصرفه برای ماشینآلات بستهبندی، نوار نقالههای صنعتی، فن و پمپ، میکسرها و خطوط تولید نساجی است که پایداری عملیاتی بالایی را تضمین میکند.
کاتالوگ اینورتر اینوت سری GD20
اینورتر اینوت سری GD27
اینورتر INVT سری GD27 یا Goodrive27 یک درایو هوشمند و همهمنظوره برای کنترل موتورهای الکتریکی در کاربردهای صنعتی و اتوماسیون است.
این سری با فراهمکردن امکاناتی مانند کنترل دقیق موتور، تنظیم و تیونینگ پارامترهای موتور، ورودی و خروجیهای کنترلی، قابلیتهای حفاظتی و ارتباط RS485، امکان هماهنگی مناسبی با تجهیزات کنترلی و سیستمهای اتوماسیون صنعتی دارد.
GD27 برای پروژههایی مناسب است که به پایش عملکرد موتور، تنظیم آسان پارامترهای سرعت و گشتاور و تبادل اطلاعات با PLC یا سایر تجهیزات کنترلی نیاز دارند.
از کاربردهای این سری میتوان به ماشینآلات تولیدی، نوار نقاله، فن، پمپ، تجهیزات بستهبندی و خطوط تولید نیمهاتوماتیک و اتوماتیک اشاره کرد.
اینورتر اینوت سری GD200A
اینورتر اینوت سری GD200A یک درایو صنعتی همهمنظوره و قدرتمند برای کنترل موتورهای سهفاز در توانهای متوسط و بالا است که با پشتیبانی از مدهای کنترلی V/F و کنترل برداری بدون سنسور (SVC)، گشتاور راهاندازی مناسب و عملکرد پایداری را ارائه میدهد.
این سری با قابلیت تحمل شرایط کاری سخت، ورودی و خروجیهای کنترلی متنوع، پشتیبانی از ارتباط Modbus و حفاظتهایی مانند اضافهبار، اضافهولتاژ، افت ولتاژ و افزایش دما، برای استفاده در پمپها، فنهای صنعتی، کمپرسورها، نوار نقالهها، جرثقیلها، ماشینآلات تولیدی و خطوط اتوماسیون صنعتی گزینهای مطمئن و اقتصادی محسوب میشود.
کاتالوگ اینورتر اینوت سری GD200A

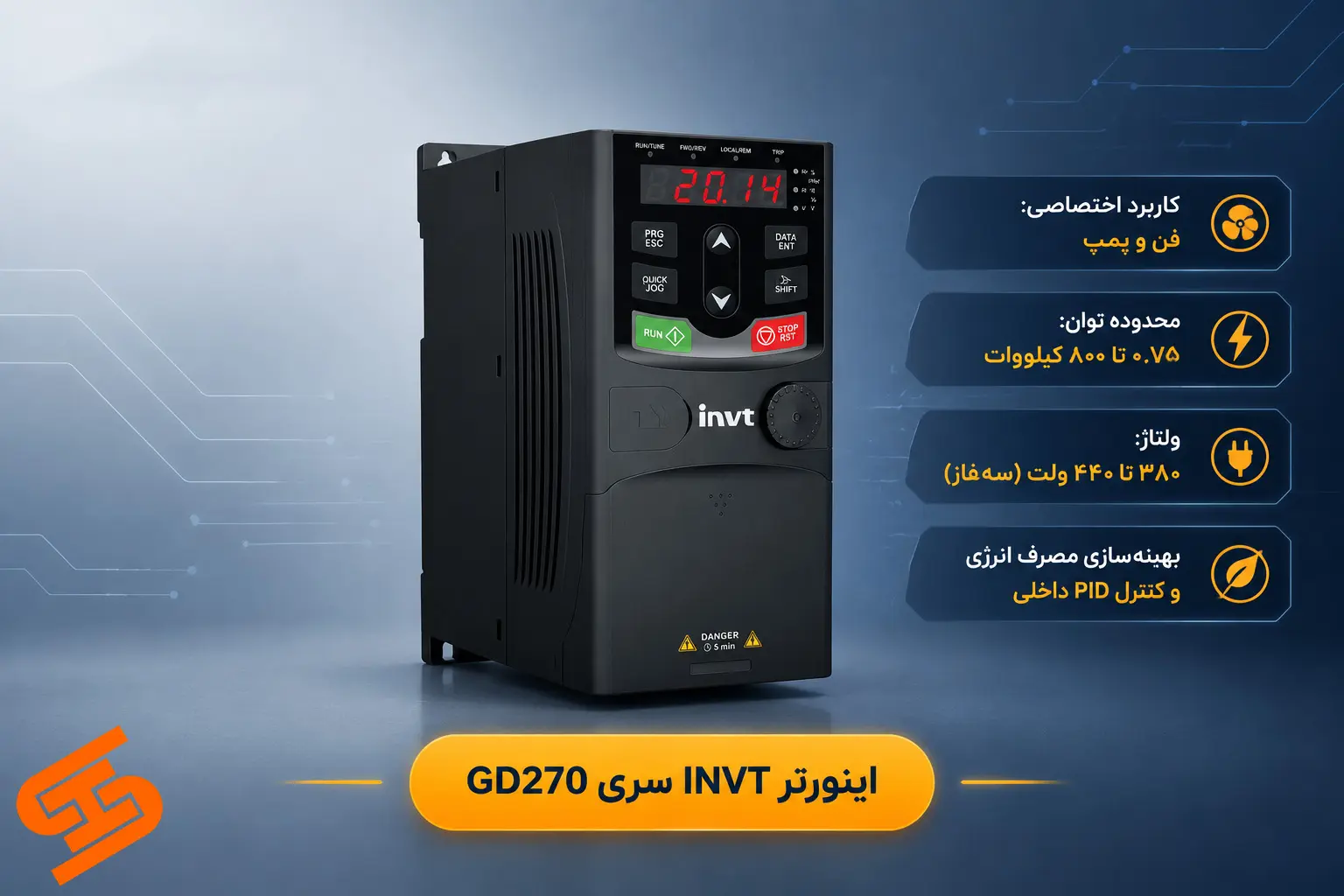

اینورتر اینوت سری GD270
اینورتر اینوت سری GD270 یک درایو برداری هوشمند و همهمنظوره برای کنترل موتورهای آسنکرون و سنکرون است که با پشتیبانی از مدهای V/F و کنترل برداری بدون سنسور (SVC)، گشتاور بالا در دورهای پایین و کنترل دقیق سرعت را فراهم میکند.
طراحی کامپکت، توابع داخلی PLC، قابلیت ارتباط Modbus RTU و حفاظتهای کامل موتور، عملکردی پایدار و انعطافپذیر به این سری میبخشد.
GD270 گزینهای مناسب برای نوار نقاله، میکسر، کمپرسور، ماشینآلات بستهبندی و نساجی، پمپ، فن و خطوط تولید اتوماسیونشده محسوب میشود.
کاتالوگ اینورتر اینوت سری GD270

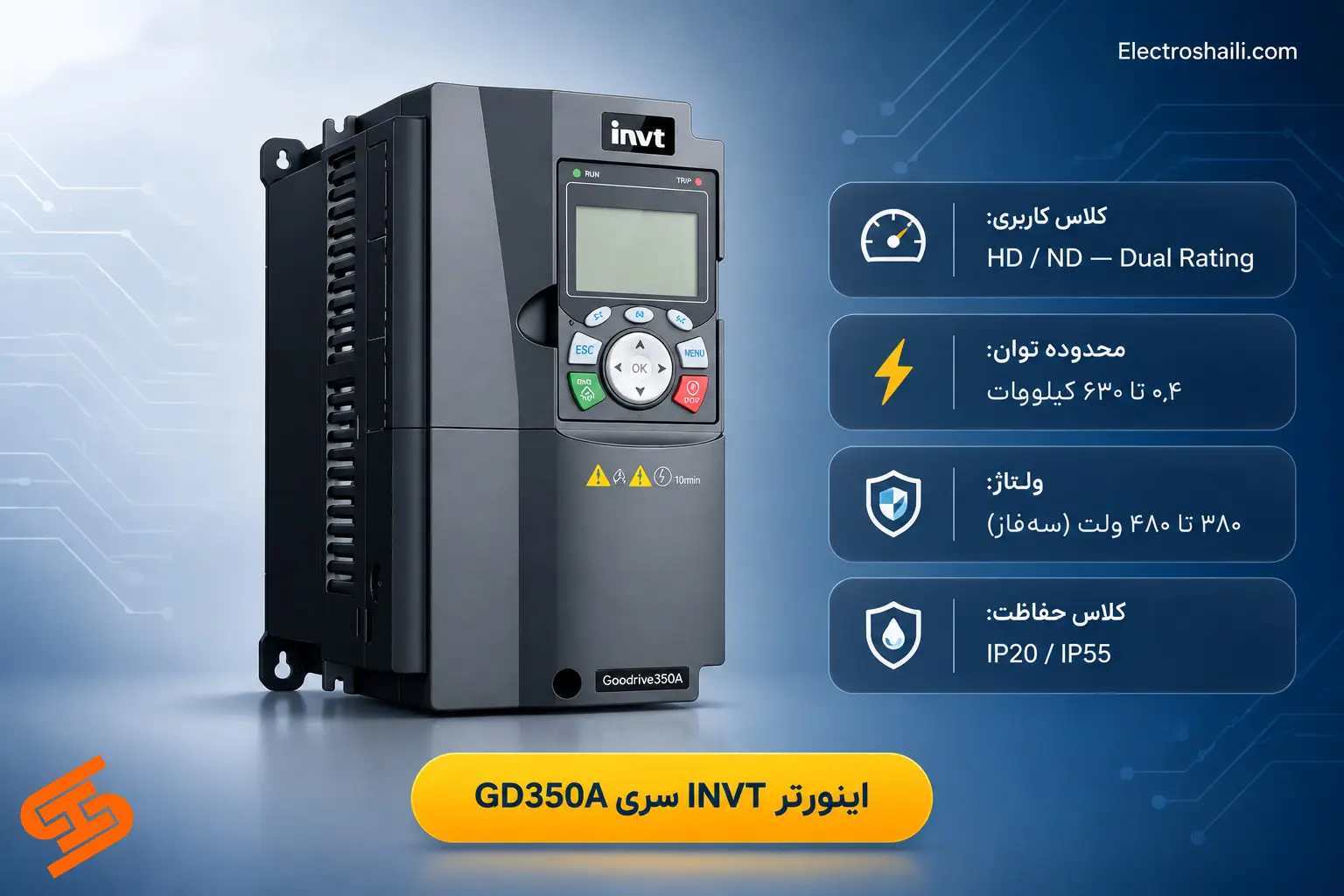

اینورتر اینوت سری GD350A
اینورتر اینوت سری GD350A یک درایو وکتور کنترل پیشرفته با طراحی ماژولار برای کنترل دقیق موتورهای آسنکرون و سنکرون (PMSM) در کاربردهای سنگین صنعتی است.
این سری با پشتیبانی از مدهای کنترلی حرفهای (SVC/VC)، استاندارد ایمنی STO، امکان افزودن کارتهای توسعه و توابع داخلی PLC، دقت و انعطافپذیری بالایی ارائه میدهد.
عملکرد قدرتمند و پاسخدهی دینامیکی عالی GD350A، آن را به گزینهای ایدهآل برای ماشینآلات CNC، سانتریفیوژها، میکسرها، جرثقیلها و نوار نقالههای سنگین تبدیل کرده است.
کاتالوگ اینورتر اینوت سری GD350A
اینورتر اینوت سری GD170-PV
اینورتر اینوت سری GD350-19
اینورتر اینوت سری GD350-19 یک درایو تخصصی و پیشرفته برای کنترل آسانسور و بالابر است که با بهرهگیری از الگوریتمهای دقیق کنترل برداری، حرکت نرم و بدون لرزش کابین، شتابگیری و توقف کنترلشده و گشتاور بالا در سرعت صفر را فراهم میکند.
این سری با قابلیت اتصال به سیستمهای کنترل آسانسور، پشتیبانی از پروتکلهای ارتباطی متنوع و برخورداری از حفاظتهای چندلایه، عملکردی ایمن، دقیق و پایدار ارائه میدهد و برای آسانسورهای مسکونی، اداری، تجاری و پروژههای نوسازی سیستمهای قدیمی گزینهای مناسب محسوب میشود.

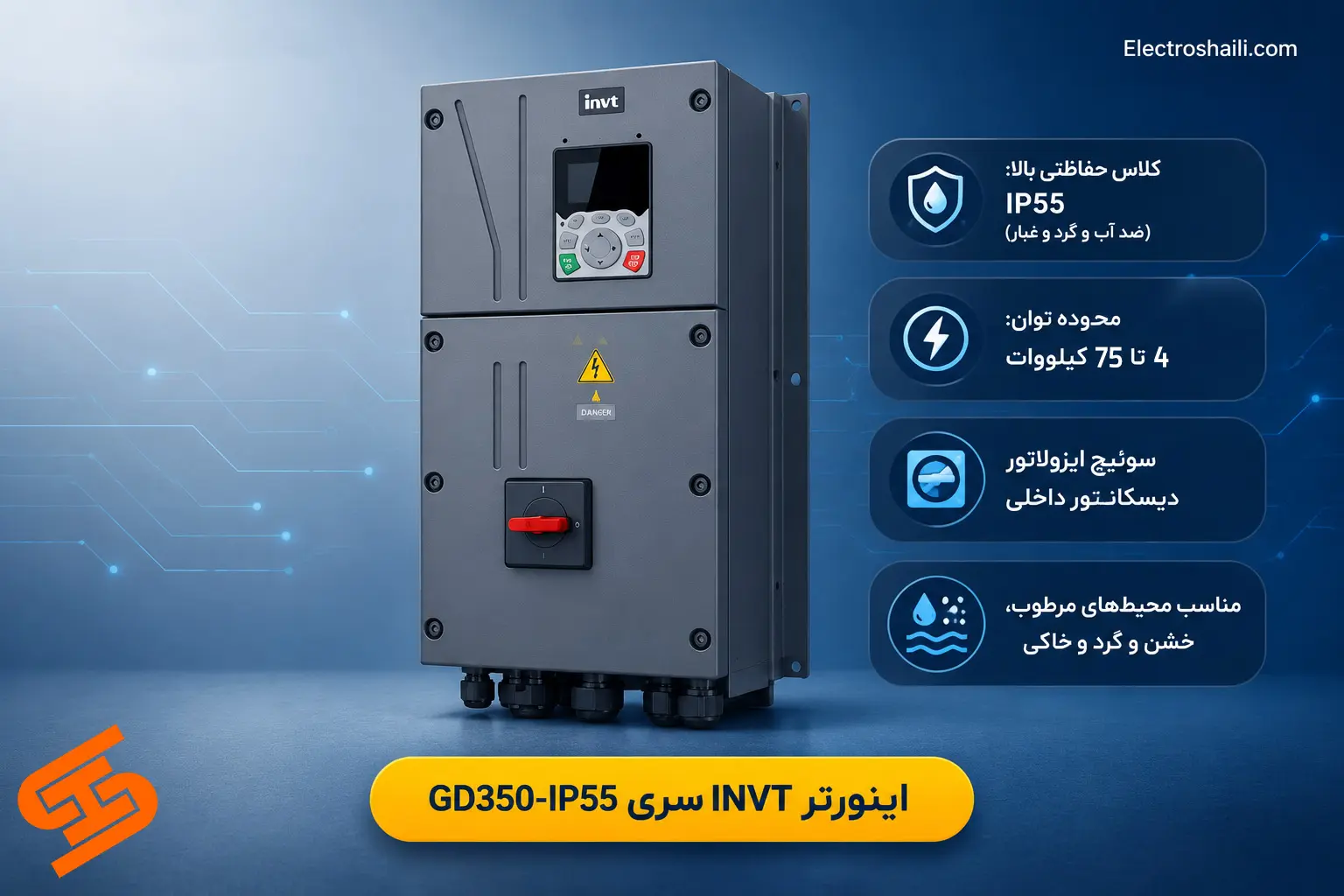

اینورتر اینوت سری GD350‑IP55
اینورتر اینوت سری GD350-IP55 نسخهای مقاومسازیشده و مستحکم از پلتفرم پرقدرت GD350 است که با برخورداری از استاندارد حفاظتی IP55، در برابر نفوذ گرد و غبار و پاشش آب مقاومت کامل دارد.
این درایو با حذف نیاز به تابلو برقهای مجزا (در محیطهای نیمهسربسته)، گزینهای ایدهآل برای صنایع سنگین و محیطهای خشن نظیر کارخانجات سیمان، معادن، صنایع شیمیایی و سایتهای تولیدی با رطوبت بالا محسوب میشود.
در کنار این سطح محافظت فیزیکی بالا، تمامی قابلیتهای پیشرفته سری GD350 از جمله کنترل برداری دقیق (SVC/VC)، طراحی ماژولار، استاندارد ایمنی STO و توابع داخلی PLC در آن حفظ شده است تا علاوه بر عملکردی ایمن در شرایط محیطی سخت، دقت و انعطافپذیری لازم برای کنترل موتورهای آسنکرون و سنکرون را فراهم آورد.
کاتالوگ اینورتر اینوت سری GD350-IP55
اینورتر اینوت سری SPC-IP65
اینورتر یا کنترلر خورشیدی INVT سری SPC با درجه حفاظت IP65، برای راهاندازی و کنترل پمپهای خورشیدی در محیطهای بیرونی و شرایط کاری دشوار طراحی شده است.
بدنه مقاوم و خنککاری مناسب، امکان نصب تجهیز را در نزدیکی محل پمپ و خارج از تابلوهای برق متعارف فراهم میکند.
این سری در پروژههای آبرسانی، آبیاری کشاورزی و پمپاژ آب در مناطقی با دسترسی محدود به شبکه برق کاربرد دارد.
جدول خلاصه سریهای اینورتر اینوت (INVT)
| سری اینورتر |
کاربری |
ویژگیهای کلیدی |
مهمترین کاربردها |
| GD10 |
درایو اقتصادی برای کاربردهای سبک و عمومی |
کنترل برداری بدون سنسور، طراحی جمعوجور، حفاظتهای کامل |
پمپ و فن کوچک، نوار نقاله سبک، ماشینآلات ساده |
| GD20 |
درایو چندمنظوره برای کاربردهای عمومی صنعتی |
کنترل برداری پیشرفته، تنظیمات آسان، عملکرد پایدار |
پمپخانهها، سیستمهای تهویه، خطوط انتقال مواد |
| GD200A |
درایو صنعتی برای بارهای متوسط تا سنگین |
گشتاور بالا، ورودی/خروجی گسترده، پشتیبانی از شبکههای صنعتی |
ماشینآلات تولیدی، میکسرها، جرثقیلها |
| GD270 |
مناسب فرآیندهای پویا و سرعتهای متغیر |
پاسخ سریع، کنترل دقیق سرعت، پایداری در بار متغیر |
ماشینآلات بستهبندی، خطوط جابهجایی |
| GD350A |
درایو پیشرفته برای صنایع سنگین |
کنترل برداری کامل، گشتاور بالا، ارتباطات صنعتی |
اکسترودرها، کمپرسورها، خطوط تولید |
| GD170‑PV |
اینورتر مخصوص پمپ خورشیدی |
MPPT، راندمان بالا، راهاندازی نرم پمپ |
پمپ کشاورزی، چاه آب، آبیاری |
| GD350‑19 |
درایو صنعتی برای کاربردهای سنگین |
کنترل دقیق، تحمل بارهای شوکی، عملکرد پایدار |
اکسترودرها، جرثقیلها، ماشینآلات صنعتی |
| GD350‑IP55 |
مناسب محیطهای صنعتی سخت |
بدنه IP55، مقاومت در برابر گردوغبار و ریزش آب |
صنایع سیمان، فولاد، پمپها و فنهای صنعتی |
| IP65‑SPC |
مناسب محیطهای مرطوب و فضای باز |
بدنه IP65، مقاومت در برابر رطوبت، حفاظت کامل |
پمپها، فنها، صنایع غذایی |
انواع اینورتر اینوت بر اساس فاز
اینورترهای INVT بر اساس برق ورودی به دو گروه تکفاز و سهفاز تقسیم میشوند.
برای انتخاب مدل مناسب باید ولتاژ ورودی، توان و جریان موتور و نوع بار بررسی شود.
اینورتر اینوت تک فاز
اینورتر تکفاز اینوت معمولاً با برق ۲۲۰ ولت تکفاز کار کرده و خروجی سهفاز ۲۲۰ ولت تولید میکند.
این مدل برای راهاندازی موتور سهفاز در مکانهایی مناسب است که برق سهفاز در دسترس نیست.
پمپهای کوچک، فنها، نوار نقالههای سبک و ماشینآلات کارگاهی از کاربردهای رایج آن هستند.

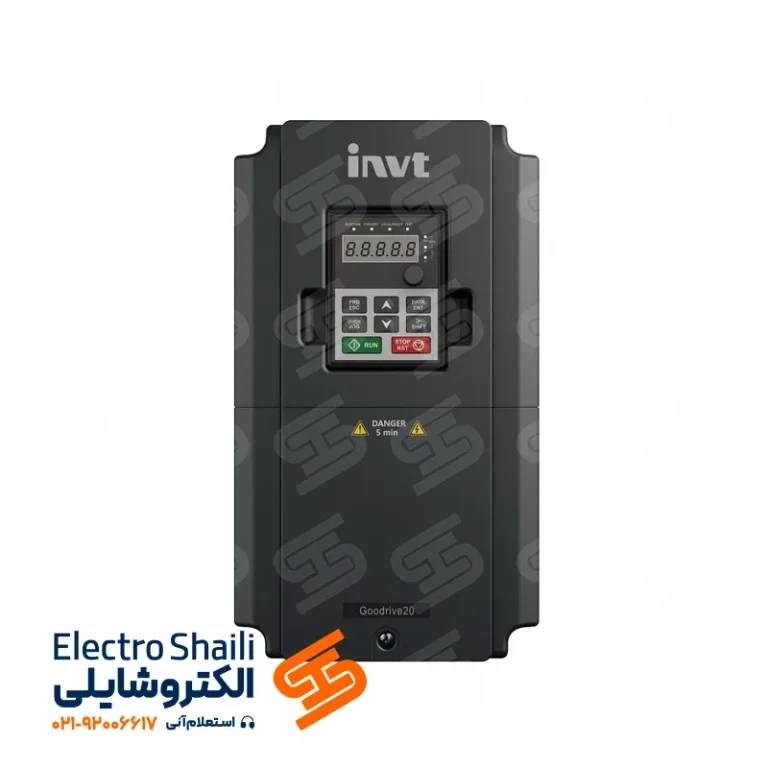

اینورتر اینوت سه فاز
اینورتر سهفاز اینوت معمولاً با برق سهفاز ۳۸۰ ولت کار میکند و برای کنترل موتورهای سهفاز در کاربردهای صنعتی مناسب است.
این مدلها در پمپ و فن صنعتی، کمپرسور، میکسر، نوار نقاله و خطوط تولید استفاده میشوند و تنوع توان و امکانات بیشتری دارند.
مزایای اینورتر INVT
مزایای استفاده از درایو اینوت عبارتند از:
- عملکرد بالا و کارایی بالا با توان خروجی بالا
- کنترل دقیق سرعت و کنترل فرکانس
- سازگاری با انواع موتورهای القایی
- قابلیت کار در شرایط دمایی و رطوبتی مختلف
- قابلیت اتصال به شبکه های صنعتی و خانگی
- دارای تکنولوژی حفاظتی مانند حفاظت در برابر ولتاژ بالا، جریان بالا و یا حرارت بالا
کاربرد درایوهای اینوت
اینورترهای اینوت در طیف گستردهای از تجهیزات صنعتی و تأسیساتی برای کنترل عملکرد موتورهای الکتریکی بهکار میروند.
از جمله کاربردهای رایج آنها میتوان به سیستمهای پمپاژ آب، فنها و هواکشهای صنعتی، نوار نقالهها، کمپرسورها، دستگاههای بستهبندی، میکسرها و خطوط تولید اشاره کرد.
همچنین در سیستمهای تهویه مطبوع (HVAC)، صنایع غذایی، نساجی، پلاستیک و بسیاری از ماشینآلات صنعتی از اینورترهای اینوت برای مدیریت و تنظیم عملکرد موتور استفاده میشود.
این گستردگی کاربرد باعث شده اینورترهای INVT به یکی از گزینههای متداول در پروژههای اتوماسیون و کنترل موتور تبدیل شوند.
مقایسه اینورتر اینوت با برند های دیگر بازار
اینورترهای INVT، LS ، Hitek و آی مستر همگی در کاربردهای عمومی و صنعتی استفاده میشوند، اما از نظر قیمت و کارایی تفاوت دارند.
INVT بهدلیل قیمت مناسب، تنوع بالا و عملکرد قابلاعتماد در بیشتر پروژهها (پمپ، فن، نوار نقاله، خطوط تولید) انتخاب رایجتری است.
درایو LS با کیفیت ثابت و سابقه طولانی شناخته میشود و معمولاً در پروژههای سازمانی و حساستر استفاده میشود، اما قیمت بالاتری دارد.
درایو Hitek گزینهای اقتصادی برای کاربردهای ساده و پروژههای کمهزینه است.
در نهایت، اینورتر آی مستر بهعنوان رقیبی سرسخت در بازار ایران، با تمرکز بر کیفیت ساخت مطلوب و استانداردهای کرهای، تعادلی هوشمندانه میان کارایی فنی و قیمت ارائه میدهند که آن را به گزینهای ایدهآل برای طیف وسیعی از صنایع جهت دستیابی به راندمان بالا در پروژههای اتوماسیون تبدیل کرده است.
تنظیمات اینورتر اینوت (INVT)
برای استفاده صحیح از اینورترهای INVT، تنظیم دقیق پارامترها و راهاندازی اولیه اهمیت زیادی دارد.
هر درایو اینوت دارای مجموعهای از پارامترهای قابل برنامهریزی است که از طریق پنل دستگاه تنظیم میشوند و امکان کنترل فرکانس، سرعت موتور، زمان شتابگیری و توقف، نوع فرماندهی، حفاظتهای الکتریکی و بسیاری از قابلیتهای دیگر را فراهم میکنند.
انجام صحیح این تنظیمات باعث میشود موتور با راندمان بهتر، مصرف انرژی کمتر و عمر طولانیتر کار کند.
اگر قصد دارید با مراحل کامل راهاندازی، مهمترین پارامترها و نحوه تنظیم اینورترهای اینوت آشنا شوید، میتوانید مقاله آموزش کامل راهاندازی و تنظیمات اینورتر اینوت را مطالعه کنید.
خطاهای اینورتر اینوت
درایو های اینوت مجموعهای از آلارمها و خطاهای حفاظتی دارند که برای محافظت از موتور و جلوگیری از آسیبهای احتمالی طراحی شدهاند.
بروز خطاهایی مثل اضافهبار، افزایش دما، نوسان ولتاژ یا مشکلات ارتباطی معمول است و هرکدام الگوی مشخصی در رفتار اینورتر ایجاد میکنند.
شناخت معنی این خطاها و دلیل وقوعشان کمک میکند سریعتر عیبیابی انجام شود و از توقف دستگاه جلوگیری گردد.
جزئیات دقیقتر درباره کدهای خطا، رفتار هر کدام و روشهای رفع آن معمولاً در مقاله خطاهای مختلف اینورتر اینوت توضیح داده شده و مطالعه آنها در زمان عیبیابی واقعاً مفید است.
قیمت اینورتر اینوت
برای مشاهده مدلهای موجود و بررسی قیمت بهروز هر سری، لیست قیمت اینورتر اینوت را بررسی کنید.
در این لیست میتوانید گزینهها را بر اساس توان، تعداد فاز و نوع کاربرد مشاهده کنید.
از آنجا که موجودی و قیمت درایو اینوت ممکن است تغییر کند، برای دریافت قیمت قطعی، قیمت همکاری پروژهای و انتخاب مدل متناسب با موتور، مشخصات فنی یا تصویر پلاک موتور خود را برای کارشناسان الکتروشایلی ارسال کنید.
خرید اینورتر اینوت (INVT)
برای خرید درایو اینوت، ابتدا توان و جریان موتور، نوع بار، ولتاژ ورودی و تکفاز یا سهفاز بودن برق را بررسی کنید تا درایو متناسب با نیاز پروژه انتخاب شود.
عواملی مانند گشتاور راهاندازی، قابلیت اضافهبار، محدوده کنترل سرعت و شرایط محیطی نیز در انتخاب مدل مناسب اهمیت دارند.
الکتروشایلی انواع اینورترهای INVT را با تضمین اصالت کالا، مشاوره فنی رایگان و پشتیبانی تخصصی عرضه میکند.
برای دریافت اطلاعات دقیق، با کارشناسان فروش الکتروشایلی در تماس باشید.
نمایندگی اینورتر اینوت (INVT) در لالهزار تهران
مجموعه الکتروشایلی بهعنوان نمایندگی اینورتر اینوت در لالهزار و تأمینکننده تخصصی تجهیزات برق صنعتی و اتوماسیون، انواع درایو و اینورتر INVT را با تضمین اصالت کالا، قیمت رقابتی و گارانتی معتبر شرکتی عرضه میکند.
در الکتروشایلی، سریهای پرکاربرد و محبوب اینورترهای INVT متناسب با انواع کاربریهای سبک، نیمهسنگین و سنگین کارگاهی و کارخانهای تأمین میشوند؛ از جمله سری های GD20 (Goodrive20) ، GD200A، GD10 و سری GD350.
کارشناسان فنی و فروش الکتروشایلی آماده ارائه مشاورههای تخصصی جهت انتخاب بهینه توان درایو بر اساس گشتاور موتور، شرایط محیطی و نوع کاربری به مشتریان و همکاران گرامی هستند.
جمع بندی
درایو اینوت (INVT) بهدلیل تنوع سریها، کیفیت پایدار، قیمت مناسب و پوشش کامل کاربردهای صنعتی و تأسیساتی، به یکی از پراستفادهترین درایوهای بازار تبدیل شدهاند.
از مدلهای اقتصادی مثل GD10 و GD20 تا سریهای صنعتی و سنگین مانند GD200A، GD350A و GD350‑19 و همچنین مدلهای تخصصی نظیر GD170‑PV و نسخههای مقاوم IP55 و IP65، همگی نیازهای مختلف را از کنترل ساده پمپ و فن گرفته تا فرآیندهای پیچیده و محیطهای سخت را پوشش میدهند.
در مجموع، اگر بهدنبال درایوی مقرونبهصرفه، انعطافپذیر و قابل اتکا برای طیف گستردهای از کاربردهای صنعتی هستید، اینورترهای INVT یکی از مطمئنترین انتخابها در بازار ایران محسوب میشوند.
سوالات متداول درباره اینورتر اینوت
اینورتر اینوت ساخت کجاست؟
اینوت یک برند معتبر چینی با استانداردهای بینالمللی است.
آیا اینورتر اینوت برای پمپ مناسب است؟
بله، مخصوصاً سری GD20 گزینه بسیار مناسبی برای پمپ و بوسترپمپ است.
تفاوت GD20 و GD200A چیست؟
GD20 برای کاربری عمومی است اما GD200A برای بارهای سنگین صنعتی طراحی شده است.
آیا اینورتر اینوت قابل تعمیر است؟
بله، قطعات یدکی آن در بازار ایران موجود است.
اینورتر تکفاز اینوت وجود دارد؟
بله، برخی مدلها ورودی تکفاز و خروجی سهفاز دارند.
