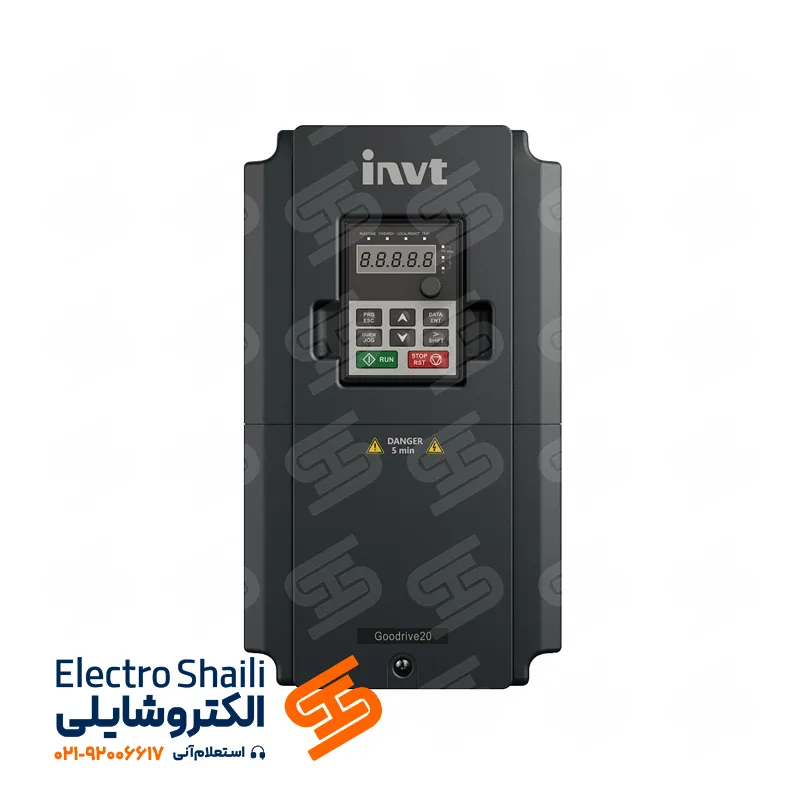

اینورتر 4 کیلووات اینوت یکی از محبوبترین مدلهای این برند در میان برقکاران، مهندسین برق و صاحبان کسبوکارهای صنعتی است.
این دستگاه با توان خروجی 4 کیلووات، مناسب برای کنترل موتورهای سه فاز در کاربردهای سبک تا نیمهسنگین میباشد.
شرکت INVT با ارائه این مدل، سعی کرده ترکیبی از کیفیت ساخت بالا، کارایی فنی و قیمت اقتصادی را ارائه دهد.
در صورتی که به دنبال اینورتر صنعتی قدرتمند، با دوام بالا و قابلیت تنظیمات متنوع هستید، این مدل میتواند یکی از بهترین انتخابهای شما باشد.
اینورتر 4 کیلو وات اینوت سه فاز یکی از بهترین انتخابها برای کنترل سرعت و بهینهسازی عملکرد الکتروموتورها در صنایع مختلف است.
اینورتر اینوت با کارایی بالا، نصب آسان و امکانات پیشرفته، یک گزینه عالی برای افزایش بهرهوری در سیستمهای صنعتی محسوب میشود.
INVT-GD20-کاتالوگ
مشخصات فنی اینورتر 4 کیلووات اینوت
| عملکرد (Function) |
مشخصات (Specification) |
| ورودی برق (Power Input) |
|
| ولتاژ ورودی (V) |
تک فاز AC 220 ولت (±15%)~240 ولت (±10%)سه فاز AC 220 ولت (±15%)~240 ولت (±10%)سه فاز AC 380 ولت (±15%)~440 ولت (±10%) |
| جریان ورودی (A) |
متناسب با توان نامی |
| فرکانس ورودی (Hz) |
50Hz یا 60Hz، دامنه مجاز: 47~63Hz |
| خروجی برق (Power Output) |
|
| ولتاژ خروجی (V) |
0 ~ ولتاژ ورودی |
| توان خروجی (kW) |
متناسب با مدل انتخابی |
| فرکانس خروجی (Hz) |
0 ~ 400Hz |
| ویژگیهای کنترل فنی (Technical Control Feature) |
|
| نوع کنترل |
V/F، کنترل برداری بدون سنسور (SVC) |
| موتور قابل تنظیم |
موتور آسنکرون |
| دقت تنظیم سرعت |
±0.2% (SVC) |
| نوسان سرعت |
±0.3% (SVC) |
| پاسخ گشتاور |
کمتر از 20 میلیثانیه (SVC) |
| دقت کنترل گشتاور |
±10% |
| گشتاور شروع به کار |
0.5Hz/150% (SVC) |
| ویژگیهای عملکردی (Running Control Feature) |
|
| ظرفیت اضافهبار |
150% جریان نامی: 1 دقیقه180% جریان نامی: 10 ثانیه200% جریان نامی: 1 ثانیه |
| روش تنظیم فرکانس |
تنظیم دیجیتال، تنظیم آنالوگ، تنظیم پلهای، تنظیم چندسرعته، تنظیم از طریق PLC داخلی، تنظیم PID، تنظیم MODBUS، تنظیم ارتباطی |
| حالت راهاندازی |
تغییر بین راهاندازی ترکیبی مجموعه ثابت و مجموعه متغیر |
| قابلیت تنظیم خودکار ولتاژ |
تثبیت خودکار ولتاژ خروجی در صورت نوسان ولتاژ ورودی |
| حفاظت از خطاها |
حفاظت کامل از خطاها: اضافه جریان، اضافه ولتاژ، افت ولتاژ، عدم تعادل، دمای بالا، از دست رفتن فاز، بار اضافی |
| ویژگیهای جانبی (Peripheral Interface) |
|
| ورودی آنالوگ |
2 ورودی آنالوگ (AI1: 010V/020mA، AI3: 10~10V) |
| خروجی آنالوگ |
2 خروجی آنالوگ (AO1، AO2: 010V/020mA) |
| ورودی دیجیتال |
6 ورودی دیجیتال، 1 ورودی با سرعت بالا (حداکثر 50kHz) |
| خروجی دیجیتال |
1 خروجی ترانزیستوری |
| خروجی رله |
2 خروجی رله قابل برنامهریزیRO1A NO، RO1B NC، RO1C ترمینال مشترکRO2A NO، RO2B NC، RO2C ترمینال مشترکظرفیت کنتاکت: 3A/AC250V |
| سایر ویژگیها (Others) |
|
| اندازهگیری دما و جبران دما |
دمای کاری: -10~50°C، کاهش توان خروجی 1% برای هر 1°C افزایش دما بالای 40°C |
| مقاومت ترمز |
استاندارد برای مدلهای ≤3.7kW، و اختیاری برای مدلهای 4kW تا 110kW |
| راکتور DC |
راکتور داخلی استاندارد برای اینورترهای ≥18.5kW |
| نوع نصب |
نصب دیواری یا ریلی برای مدلهای تک فاز 220V (≤2.2kW)، سه فاز 220V (≤0.75kW) نصب دیواری برای مدلهای سه فاز 380V، ≤4kW نصب ایستاده برای سایر مدلها |
| درجه حفاظتی |
IP20 توجه: اینورتر با پوشش پلاستیکی باید در تابلو برق فلزی نصب شود؛ به طوری که با استاندارد IP20 مطابقت داشته باشد و سقف تابلو IP3X باشد. |
مشخصات فنی اینورتر 4 کیلو وات اینوت سه فاز
| مشخصات |
توضیحات |
| برند |
اینوت (INVT) |
| توان |
4 کیلو وات |
| ولتاژ ورودی |
سه فاز 380 ولت |
| ولتاژ خروجی |
سه فاز 0 تا 380 ولت |
| محدوده فرکانس خروجی |
0 تا 400 هرتز |
| مد کنترلی |
V/F، برداری بدون سنسور (SVC) |
| درجه حفاظت |
IP20 |
| دمای کاری |
-10 تا +50 درجه سانتیگراد |
| وزن |
متغیر بسته به مدل |
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
کاربردهای اینورتر 4 کیلو وات اینوت سه فاز
- صنعتی: مناسب برای انواع موتورهای صنعتی مانند پمپها، فنها، نوار نقالهها و کمپرسورها.
- کشاورزی: کنترل پمپهای آب برای سیستمهای آبیاری.
- ساختمانسازی: استفاده در سیستمهای تهویه مطبوع و آسانسورها.
- کارخانجات: برای کنترل دقیق سرعت و مصرف انرژی ماشینآلات.
برای مشاهده محصول اینورتر 7.5 کیلو وات اینوت کلیک کنید.
ویژگیهای اینورتر 4 کیلو وات اینوت سه فاز
- قابلیت کنترل دقیق سرعت موتور و کاهش مصرف انرژی.
- حفاظت در برابر اضافه ولتاژ، اضافه جریان و اضافه بار.
- دارای مدهای کنترلی متنوع برای عملکرد بهینه در شرایط مختلف.
- پشتیبانی از پروتکلهای ارتباطی مانند Modbus برای اتصال به PLC و سیستمهای مانیتورینگ.
- نصب و راهاندازی آسان با رابط کاربری کاربرپسند.
مزایای استفاده از اینورتر 4 کیلو وات اینوت سه فاز
- کاهش مصرف انرژی و افزایش بهرهوری موتور.
- افزایش طول عمر الکتروموتورها به دلیل کاهش استهلاک.
- کاهش هزینههای تعمیر و نگهداری.
- عملکرد نرم و کاهش شوکهای الکتریکی هنگام راهاندازی موتور.
نحوه نصب و سیمبندی اینورتر 4 کیلو وات اینوت سه فاز
مراحل نصب:
- بررسی مشخصات فنی: قبل از نصب، دفترچه راهنمای اینورتر را مطالعه کنید.
- اتصال سیمهای ورودی: کابلهای برق ورودی (سه فاز) را به پایانههای مشخصشده متصل کنید.
- اتصال سیمهای خروجی: خروجی اینورتر را به موتور متصل نمایید.
- اتصال مدار فرمان: در صورت نیاز، مدار کنترل و فرمان را به اینورتر متصل کنید.
- تنظیمات اولیه: پارامترهای مورد نیاز را از طریق پنل تنظیم کنید.
- تست و راهاندازی: پس از اطمینان از اتصالات، دستگاه را روشن کرده و عملکرد آن را بررسی کنید.
قیمت اینورتر 4 کیلو وات اینوت سه فاز
جهت استعلام قیمت اینورتر 4 کیلو وات اینوت سه فاز، با واحد فروش الکتروشایلی تماس بگیرید. این مجموعه تأمینکننده اصلی این محصول با بهترین قیمت در بازار است.
سوالات متداول
1. آیا این اینورتر برای پمپهای آب مناسب است؟
بله، اینورتر 4 کیلو وات اینوت سه فاز برای کنترل سرعت پمپهای آب و سیستمهای آبیاری بسیار مناسب است.
2. آیا این اینورتر از مد کنترلی برداری پشتیبانی میکند؟
بله، اینورتر اینوت دارای مد کنترلی V/F و برداری بدون سنسور (SVC) است که دقت بالایی را فراهم میکند.
3. آیا امکان استفاده از اینورتر در محیطهای مرطوب وجود دارد؟
این مدل دارای درجه حفاظت IP20 است، بنابراین بهتر است در محیطهای دارای رطوبت بالا از محفظههای محافظ استفاده شود.
4. چگونه میتوان تنظیمات اولیه اینورتر را انجام داد؟
اینورتر دارای پنل کنترلی و نمایشگر دیجیتال است که از طریق آن میتوان تنظیمات مورد نیاز را انجام داد.
