کلید مینیاتوری هیوندای

کلید مینیاتوری هیوندای Hyundai MCB (Hyundai Miniature Circuit Breaker) یک نوع تجهیزات حفاظتی است که در سیستم‌های الکتریکی به منظور جلوگیری از خطراتی نظیر اتصال کوتاه، بارزاندن جریان، و حفاظت از اتصال‌های برقی بی‌اشکال به کار می‌رود. این کلیدها در بسیاری از بخش‌های سیستم‌های برقی، از جمله خانه‌ها، کارخانه‌ها، و دیگر مکان‌ها به کار می‌روند.

هیوندای الکتریک (Hyundai) یک شرکت بزرگ تولیدکننده محصولات الکتریکی است که در بین محصولات آن، کلیدهای مینیاتوری نیز وجود دارد. کلید مینیاتوری هیوندای، به طور کلی، به عنوان قطع کننده‌های مدار الکتریکی استفاده می‌شوند و برای جلوگیری از خرابی و خطرات احتمالی در مدارهای الکتریکی مورد استفاده قرار می‌گیرند.

این کلیدها با طراحی مدرن و منحصر به فرد خود، می‌توانند در محیط‌های مختلفی مانند خانه‌ها، دفاتر، کارخانجات و غیره استفاده شوند. کلیدهای مینیاتوری هیوندای در اندازه‌ها و دقت‌های مختلفی در دسترس هستند و برای محافظت از دستگاه‌ها و مدارهای الکتریکی در برابر جریان بیش از حد و یا حادثه‌هایی مانند اتصال کوتاه و افزایش دما مورد استفاده قرار می‌گیرند.

تاریخچه شرکت هیوندای

شرکت برق صنعتی هیوندای (Hyundai Electric) یکی از بزرگترین تولیدکنندگان تجهیزات برق در جهان است و در بسیاری از کشورها فعالیت دارد. این شرکت در سال ۱۹۷۷ تأسیس شد و در طی چند دهه فعالیت خود، به یکی از پیشروان صنعت برق جهان تبدیل شد.

در ابتدا، هیوندای برای تأمین تجهیزات برق مورد نیاز خود، توسط شرکت های خارجی از جمله شرکت ال جی در کره جنوبی و شرکت زیمنس در آلمان، همکاری می کرد. اما در سال ۱۹۸۴، با توجه به رشد سریع صنعت برق در کره جنوبی، هیوندای تصمیم گرفت تا به طور مستقل به تولید تجهیزات برق بپردازد.

از آن زمان به بعد، هیوندای به سرعت رشد کرد و به یکی از بزرگترین شرکت های تولیدکننده تجهیزات برق در جهان تبدیل شد. شرکت هیوندای برای تأمین تجهیزات برق خود، از جمله ترانسفورماتورها، سیستم های توزیع برق، موتورها و مولتی مترها، از فناوری های پیشرفته استفاده می کند و محصولات با کیفیت و قیمت مناسبی تولید می کند.

امروزه، شرکت برق صنعتی هیوندای در بیش از ۱۰۰ کشور جهان نمایندگی دارد و با بیش از ۳۰۰۰ نفر از کارکنان، به تولید تجهیزات برق برای صنایع مختلف از جمله صنعت نفت و گاز، صنایع آلومینیوم، صنایع معدنی و فولادی، صنعت خودروسازی و غیره ادامه می دهد.

انواع کلید مینیاتوری هیوندای

کلید مینیاتوری هیوندای HIBD تیپ قدیم
کلید مینیاتوری هیوندای HGD تیپ جدید
کلید خشک هیوندای HISD
کلید مینیاتوری محافظ جان هیوندای HIRC
کلید محافظ جان ترکیبی هیوندای HIRD/ HIRO
مینی بریکر هیوندای HBD

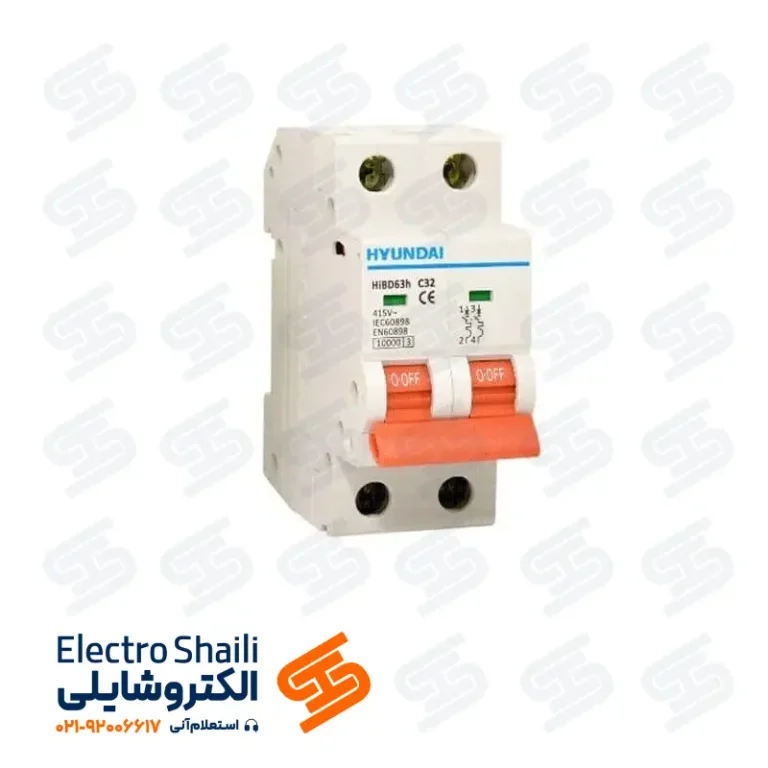

کلید مینیاتوری هیوندای HIBD – تیپ قدیم

کلید مینیاتوری هیوندای HIBD یک نوع کلید مینیاتوری با دکمه ضربه‌ای است که برای استفاده در برنامه هایی مانند تجهیزات الکترونیکی و صنعتی، انتخاب می‌شود. این کلید دارای دو حالت ON و OFF است و با فشار دادن دکمه، یک ضربه به کلید وارد می‌شود و از آنجا کلید به کار می‌افتد. کلید مینیاتوری HIBD همچنین دارای پایه‌های لحیم شده برای اتصال به برد یا تجهیزات الکترونیکی دیگر است. این کلید با ظاهری کوچک و قابل حمل، با دقت و کیفیت ساخت بالا تولید می‌شود و برای کاربردهای صنعتی و تجهیزات الکترونیکی و کامپیوتری مناسب است.

این کلیدها با طراحی منسجم و نصب آسان، با توانایی عملکرد در محدوده دمایی از 40- تا 70+ درجه سانتی‌گراد، مطابق با استاندارد IEC/EN عرضه می‌شوند. این کلیدها به عنوان کلیدهای خاموش و روشن کردن و راه‌اندازی دستگاه‌ها و روشنایی در مدارهای معمولی مورد استفاده قرار می‌گیرند.

ویژگی‌های فنی مینیاتوری هیوندای سری HIBD

ولتاژ نامی (Ue): 240 ولت
ولتاژ عایق (Ui): 500 ولت
حداکثر پیک ولتاژ لحظه‌ای (Uimp): 4 کیلو ولت
تعداد دفعات مجاز قطع و وصل مکانیکی: 20000 بار
عمر الکتریکی: 10000 بار
مقدار مجاز دفعات قطع و وصل در یک ساعت: حداکثر 120 بار
قابلیت نصب بر روی ریل‌های عریض 35 میلیمتری
قطر سیم قابل پذیرش به عنوان ورودی و خروجی: 16 میلیمتر مربع

این کلیدها ایمنی در برابر شوک‌های الکتریکی، دماهای بالا، و خطر آتش‌سوزی را نیز فراهم می‌کنند.

در تمام کلیدهای مینیاتوری معمولی هیوندای، هم در تیپ قدیم و هم در تیپ جدید، رنگ آلارم موقع OFF سبز رنگ و موقع ON قرمز رنگ است.

ویژگی‌های محافظت و اتصال کوتاه سری HIBD

سطوح ولتاژ 240 و 415 ولت AC
محدوده فرکانس Hz 60/50
دارای جریان‌های نامی 1، 2، 3، 4، 5، 6، 10، 13، 15، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125 آمپر
دارای قدرت قطع جریان اتصال کوتاه 3، 4.5، 6، 10 کیلو آمپری
دارای تعداد قطب 1، 2، 3، 4، 1+N و N+3 پل
دارای منحنی‌های قطع C، B و D

قابلیت‌های اتصال و کنترل:

اتصال کنتاکت کمکی (AUX): وضعیت باز و بسته بودن کلید را نشان می‌دهد.
کنتاکت آلارم خطا (ALT): در صورت عدم توانایی کلید در انجام عملیات تریپ، سیگنال‌های خروجی برای اطلاع‌رسانی از خطا ارسال می‌شود و مکان قرارگیری آن در جلوی کلید است.
کنتاکت کمکی و آلارم خطا (AXT): ترکیب کنتاکت کمکی و کنتاکت آلارم خطا به اطلاع‌رسانی وضعیت کلید در هنگام خطا نیز می‌پردازد.
رله شنت تریپ (SHT): در صورت خطای تریپ کلید، سیگنال‌های خروجی ارسال می‌شود تا کاربر مطلع شود و مکان قرارگیری آن در جلوی کلید قرار دارد.
رله شنت تریپ و کنتاکت کمکی (SAX): ترکیب رله شنت تریپ و کنتاکت کمکی ممکن می‌سازد که در هنگام خطا، سیگنال خطا از کلید بیرون فرستاده شود.
رله آندر ولتاژ تریپ (UVT): اگر ولتاژ دو سر کلید به مقدار 35 تا 70 درصد ولتاژ نامی کاهش یابد، رله آندر ولتاژ، کلید را در وضعیت خطای تریپ قرار می‌دهد. بعد از قطعی در این حالت، کلید می‌تواند دستی مجدداً به مدار متصل شود بعد از اینکه ولتاژ به بالاتر از 85 درصد ولتاژ نامی برسد.

کلید مینیاتوری هیوندای HGD تیپ جدید

شرکت هیوندای الکتریک تازه‌ترین سری ترمومگنتیک کلیدهای مینیاتوری مداری (MCB) را با نام HGD معرفی کرده است. این سری جدید فیوز های مینیاتوری امکان انتخاب رنج از 0.5 آمپر تا 125 آمپر را فراهم می‌کند.

ویژگی‌های اصلی این پکیج عبارتند از:

ظرفیت شکنش یکنواخت با مقدار 10 کیلو آمپر در سراسر دامنه‌ی محصولات به تطابق با استانداردهای IEC/EN60898-1 و IEC/EN60947-2.
پنجره نوشتاری برای نوشتن و تعیین عملکرد کلید.
ترمینال‌های ایمنی برای اتصال آسان و ایمن کابل‌ها.
کلید دو حالته برای قابلیت تعویض سریع و آسان.
نشانگر علامت مثبت برای نمایش وضعیت تماس
امکان نصب ماژول‌های مختلف مانند AUX، ALT، SHT، UVT، و OVT برای افزودن ویژگی‌های اضافی به محصول.

کلید خشک هیوندای HISD

کلیدهای مینیاتوری خشک هیوندای سری HiSD عمدتاً برای عملیات جداسازی و تغییر وضعیت در ترمینال‌های ترکیبی از تجهیزات برقی در شبکه‌های جریان متناوب 50/60 هرتز، با ولتاژ مصوب AC240V یا AC415V و جریان مصوب 16 تا 125 آمپر به کار می‌روند. ساختار حرکت مستقیم دو نقطه‌ای این تجهیزات، ظرفیت جریان را افزایش داده و از انرژی الکتریکی بهره‌وری کامل می‌برد. علاوه بر این، مکانیزم دارای دسته نگهدارنده با سرعت بالا در عملیات روشن/خاموش کمک می‌کند و به بهبود اعتماد به عملکرد این تجهیزات کمک می‌کند. تجهیزات نوع HiSD با استانداردهای IEC/EN سازگار هستند و می‌توانند در انواع نصب‌های صنعتی، تجاری، ساختمان‌های بلند مرتبه، منازل و نصب‌های مشابه مورد استفاده قرار گیرند.

مشخصات فنی بارز کلید خشک هیوندای سری HISD از هیوندای به شرح زیر است:

دارای چراغ نشانگر برای نمایش وضعیت روشن یا خاموش.
قابلیت اتصال ترمینال‌های کلید به مدار به دو روش: از طریق کابل و یا باس بار.
قابلیت کار با ولتاژهای AC به ارزش‌های 240 و 415 ولت.
دامنه فرکانس کاری 50/60 هرتز.
دارای جریان‌های نامی به اندازه 16، 32، 63، 100 و 125 آمپر.
ظرفیت عایقی برای ولتاژهای 500 کیلوولت AC.
ارائه انواع مختلف با 1، 2، 3، و 4 پل.
درجه حفاظت بدنه با مقدار IP20.
مطابق با استاندارد IEC/EN.

مشخصات فنی کلیدهای مینیاتوری HISD هیوندای سری HISD به این توصیفات پایبند است.

کلید مینیاتوری محافظ جان هیوندای HIRC

هیوندای الکتریک به تازگی سری جدیدی از RCCB ها را معرفی کرده است که با ظرفیت‌های مختلف از 16 آمپر تا 100 آمپر عرضه می‌شود. کلید های محافظ جان هیوندای ویژگی‌های بسیاری ارائه می‌دهد که شامل ظرفیت شکست مدار کوتاه شرطی با شاخص 10kA در سراسر محدوده‌ی محصول به تطابق با استاندارد IEC/EN61008-1 است. همچنین این محصول از ویژگی‌های دیگری نیز برخوردار است که از جمله موقعیت متوسط برای نمایش آیا دستگاه به صورت دستی خاموش شده است یا نه، پنجره‌ی نوشتاری، ترمینال ایمنی، دو نقطه‌ی اتصال، نشانگر تماس مثبت، مخازن اضافی قابل نصب در میدان و دکمه‌ی آزمایش برای بازرسی منظم نیز پشتیبانی می‌کند.

در ادامه ، مشخصات فنی دستگاه‌های مدل‌های 63AF و HRC63 100AF و HRC100 آمده است:

مشخصه فنی	مدل 63AF	مدل HRC63 100AF	مدل HRC100
استاندارد مرجع	IEC/EN61008-1	IEC/EN61008-1	IEC/EN61008-1
تعداد پل‌ها	2P، 4P	2P، 4P	2P، 4P
جریان تصویب شده (In)	16، 25، 32، 40، 63 A	80، 100 A	80، 100 A
ولتاژ تصویب شده (Ue)	240/415 Vac	240/415 Vac	240/415 Vac
فرکانس تصویب شده (F)	50/60 Hz	50/60 Hz	50/60 Hz
ظرفیت شکست کوتاه مدت تصویب شده (Ic)	10 kA	10 kA	10 kA
جریان عملکرد تصویب شده (I⊿c)	30، 100، 300، 500	30، 100، 300، 500	30، 100، 300، 500
ظرفیت ساخت و شکست تصویب شده (Im)	500 A یا 10ln، که کدام کمتر است	10ln	10ln
خصوصیات عملکرد در حضور جریان باقیمانده با مؤلفه‌های جریان مستقیم ‘A’ و نوع ‘AC’	‘A’ Type و ‘AC’ Type	‘A’ Type و ‘AC’ Type	‘A’ Type و ‘AC’ Type
زمان قطع سیمانچ در حضور جریان باقیمانده	1I∆n < 300ms، 5I∆n < 40ms	1I∆n < 300ms، 5I∆n < 40ms	1I∆n < 300ms، 5I∆n < 40ms
ولتاژ عایق مصوب (Ui)	690 V	690 V	690 V
ولتاژ افتراقی مصوب (Uimp)	4 kV	4 kV	4 kV
مقاومت الکتریکی	2.5 kV	2.5 kV	2.5 kV
دوام الکتریکی / مکانیکی (تعداد عملیات) حداقل	2,000 / 3,000	2,000 / 3,000	2,000 / 3,000
دمای عملیاتی	-25° C تا + 55° C	-25° C تا + 55° C	-25° C تا + 55° C
رطوبت	95% RH	95% RH	95% RH
ظرفیت ترمینال (حداکثر)	35 mm2	50 mm2	50 mm2
گشتاور تنظیم	2 N-m	2.5 N-m	2.5 N-m
ارتعاش	3 g	3 g	3 g
مقاومت در برابر شوک	افت آزاد 40 میلی‌متر	افت آزاد 40 میلی‌متر	افت آزاد 40 میلی‌متر
کلاس حفاظت	IP 20	IP 20	IP 20
نمایش تماس مثبت	قرمز-روشن، سبز-خاموش	قرمز-روشن، سبز-خاموش	قرمز-روشن، سبز-خاموش
وزن خالص (کیلوگرم)	0.215 کیلوگرم (برای 2P)؛ 0.335 کیلوگرم (برای 4P)	0.230 کیلوگرم (برای 2P)؛ 0.404 کیلوگرم (برای 4P)	0.230 کیلوگرم (برای 2P)؛ 0.404 کیلوگرم (برای 4P)
ابعاد (ارتفاع x عمق x عرض) / پل به میلی‌متر	87.5 x 62 x 35.9 (برای 2P)؛ 87.5 x 62 x 72.0 (برای 4P)	88.2 x 62 x 35.9 (برای 2P)؛ 88.2 x 62 x 72.0 (برای 4P)	88.2 x 62 x 35.9 (برای 2P)؛ 88.2 x 62 x 72.0 (برای 4P)
نحوه نصب	متصل به ریل DIN (35 میلی‌متر x 7.5 میلی‌متر)	متصل به ریل DIN (35 میلی‌متر x 7.5 میلی‌متر)	متصل به ریل DIN (35 میلی‌متر x 7.5 میلی‌متر)
موقعیت نصب	عمودی / افقی	عمودی / افقی	عمودی / افقی
قاب و پوشش	مواد ترموپلاستیک مقاوم به آتش ساخته شده	مواد ترموپلاستیک مقاوم به آتش ساخته شده	مواد ترموپلاستیک مقاوم به آتش ساخته شده
اتصالات بار باس (نوع پین / فورک)	نوع پین / فورک	نوع پین / فورک	نوع پین / فورک
تماس‌های جانبی	دارد	ندارد	ندارد

کلید محافظ جان ترکیبی هیوندای HIRD/ HIRO

مدل‌های Hyundai HiRC، HiRO و HiRD عمدتاً برای حفاظت در برابر افت جریان به زمین در سیستم‌های جریان متناوب با فرکانس 50/60 هرتز، با ولتاژ مصرفی AC240V یا AC415V و جریان نامی متغیر در محدوده 1 تا 125 آمپر به‌کار می‌روند. این دستگاه‌ها به صورت خودکار در هنگام وقوع خطاهای زمین بین فاز و زمین یا نوترال و زمین، با تشخیص جریان باقیمانده و مقایسه آن با جریان باقیمانده مصرفی از طریق ترانسفورماتور جریان باز مداخله می‌کنند.

مدل‌های HiRO و HiRD به عنوان ترکیبی از دستگاه جریان باقیمانده و مینیاتوری کاتوتر علاوه بر حفاظت در برابر افت جریان به زمین، امکان حفاظت در مقابل بارزی و شورت نیز فراهم می‌کنند. تمامی محصولات این خط تولید با استانداردهای IEC/EN در تطابق هستند و می‌توانند در محیط‌های مختلف از جمله صنعتی، تجاری، ساختمان‌های بلند مرتبه، منازل و نصب‌های مشابه دیگر مورد استفاده قرار گیرند.

ویژگی‌های این محصولات عبارتند از:

ساختار محدود کننده جریان
استفاده از مواد با کیفیت برتر که مقاومت در برابر حرارت، آتش، و شوک را دارند
نمایشگر وضعیت روشن/خاموش واضح
امکان اتصال دوگانه از طریق کابل یا قضیه‌های نوسانی (بازویی)

این جدول مشخصات مدارهای قطع و وصل دیجیتالی نوع Hyundai HiRC، HiRO و HiRD را شامل می‌شود، از جمله نوع، دامنه جریان رتبه‌ای، مقادیر جریان معمولی، زمان عدم فعال‌شدن و زمان فعال‌شدن برای هر دو آزادی حرارتی و الکترومغناطیسی.

نوع	جریان رتبه‌ای	جریان معمولی	زمان عدم فعال‌شدن	زمان فعال‌شدن (آزادی حرارتی)	زمان فعال‌شدن (آزادی الکترومغناطیسی)
B	6-63 آمپر	1.13 × جریان نامی > 1 ساعت	3 × جریان نامی > 0.1 ثانیه	1.45 × جریان نامی < 1 ساعت	5 × جریان نامی < 0.1 ثانیه
C	0.5-63 آمپر	1.13 × جریان نامی > 1 ساعت	5 × جریان نامی > 0.1 ثانیه	1.45 × جریان نامی < 1 ساعت	10 × جریان نامی < 0.1 ثانیه
D	0.5-63 آمپر	1.13 × جریان نامی > 1 ساعت	10 × جریان نامی > 0.1 ثانیه	1.45 × جریان نامی < 1 ساعت	20 × جریان نامی < 0.1 ثانیه

ویژگی های کلید مینیاتوری هیوندای

کلیدهای مینیاتوری هیوندای دارای ویژگی های متعددی هستند که آنها را از سایر کلیدهای موجود بر روی بازار متمایز می کند. برخی از این ویژگی ها عبارتند از:

طراحی کوچک و قابل حمل: کلیدهای مینیاتوری هیوندای با طراحی کوچک و جمع و جوری تولید می‌شوند که به راحتی در فضای محدودی جا می‌شوند.
کیفیت ساخت بالا: این کلیدها با استفاده از مواد با کیفیت بالا و با دقت بالایی تولید می‌شوند تا در برابر ضربه، سایش، و آب و هوای مختلف مقاومت کنند.
عمر طولانی: با توجه به کیفیت ساخت بالا، کلیدهای مینیاتوری هیوندای دارای عمر طولانی هستند و قابلیت کارکرد طولانی مدت را دارند.
انواع مختلف: کلیدهای مینیاتوری هیوندای در انواع مختلفی از جمله کلیدهای پوشش دار، کلیدهای با دکمه ضربه‌ای، کلیدهای مستقیم و کلیدهای با کابل تولید می‌شوند که به نیاز کاربران متناسب می‌شوند.
نصب و استفاده آسان: نصب و استفاده از کلیدهای مینیاتوری هیوندای بسیار ساده است و نیازی به آموزش خاصی ندارد.
قابلیت استفاده در برنامه های مختلف: با توجه به تنوع کلیدهای مینیاتوری هیوندای، آنها در برنامه های مختلفی مانند تجهیزات صنعتی، تجهیزات الکترونیکی، کامپیوترها، دستگاه های پزشکی و غیره استفاده می‌شوند.

تجهیزات جانبی کلید مینیاتوری هیوندای HIBD

تجهیزات جانبی کلید مینیاتوری هیوندای HIBD شامل موارد زیر است:

سوئیچ های پایه: سوئیچ های پایه برای نصب کلیدهای مینیاتوری هیوندای بر روی برد یا صفحه فلزی استفاده می‌شوند.
پایه های نصب: پایه های نصب برای نصب کلیدهای مینیاتوری هیوندای در محل هایی که پیچ و مهره نصب کردن آنها امکان پذیر نیست، استفاده می‌شوند.
کابل های اتصال: کابل های اتصال برای اتصال کلیدهای مینیاتوری هیوندای به تجهیزات مختلف از جمله کامپیوتر، ماژول های الکترونیکی و غیره استفاده می‌شوند.
پوشش های محافظ: پوشش های محافظ برای حفاظت از کلیدهای مینیاتوری هیوندای در برابر گرد و غبار، ضربه، آب و هوای نامطلوب و سایر عوامل خارجی استفاده می‌شوند.
LED ها: LED ها برای نشان دادن وضعیت کلیدهای مینیاتوری هیوندای به کار می‌روند. این LED ها می‌توانند در رنگ های مختلف و با شدت نور متفاوت تولید شوند.
سرعت های مختلف: برخی از کلیدهای مینیاتوری هیوندای دارای سرعت های مختلفی هستند که به کاربران اجازه می دهند تا سرعت و حساسیت عملکرد کلید را به دلخواه تنظیم کنند.

مزایای کلید مینیاتوری هیوندای

کلیدهای مینیاتوری هیوندای دارای مزایای زیر هستند:

طراحی کوچک و فضای کم: کلیدهای مینیاتوری هیوندای با طراحی کوچک و جمع و جور، فضای کمی را اشغال می‌کنند و برای کاربرانی که فضای محدودی دارند، مورد استفاده قرار می‌گیرند.
عمر طولانی: کلیدهای مینیاتوری هیوندای دارای عمر طولانی هستند و می‌توانند برای مدت زمان طولانی در شرایط سخت و استفاده مکرر، کار کنند.
حساسیت بالا: کلیدهای مینیاتوری هیوندای دارای حساسیت بالایی هستند و با فشار دادن کمترین فشار، عملکرد می‌کنند. این ویژگی موجب کاهش خستگی کاربران در استفاده مکرر از کلیدها می‌شود.
قابلیت تنظیم: برخی از کلیدهای مینیاتوری هیوندای دارای قابلیت تنظیم سرعت و حساسیت هستند، که این ویژگی به کاربران اجازه می‌دهد تا تنظیمات را به دلخواه خود تنظیم کنند.
مصرف کم: کلیدهای مینیاتوری هیوندای دارای مصرف کمی هستند و در نتیجه، برای برنامه هایی که نیاز به مصرف کمی انرژی دارند، مناسب هستند.
امنیت: کلیدهای مینیاتوری هیوندای دارای امنیت بالایی هستند و می‌توانند برای برنامه هایی که نیاز به حفاظت از اطلاعات شخصی دارند، استفاده شوند.
