آشنایی با خطاهای اینورتر اینوت INVT و روش رفع ارور به‌صورت گام‌به‌گام

اینورترهای INVT (اینوت) از پرکاربردترین درایوهای کنترل دور موتور در صنایع مختلف هستند.
این تجهیزات در کاربردهایی مانند پمپ‌ها، فن‌ها، نوار نقاله‌ها، دستگاه‌های CNC، ماشین‌آلات بسته‌بندی و بسیاری از خطوط تولید استفاده می‌شوند.
با وجود کیفیت مناسب و عملکرد پایدار، ممکن است اینورتر در شرایط خاص دچار Fault یا Error شود.
هر خطا در واقع یک سیستم حفاظتی است که از آسیب دیدن موتور، درایو یا شبکه برق جلوگیری می‌کند.
شناخت خطاهای رایج اینورتر INVT و دلایل ایجاد آن‌ها کمک می‌کند تا در کمترین زمان مشکل تشخیص داده شده و از توقف تولید جلوگیری شود.
در این مقاله از الکتروشایلی مهم‌ترین خطاهای اینورتر اینوت، علت‌های فنی بروز آن‌ها و روش‌های استاندارد رفع هر خطا را بررسی می‌کنیم.

دسته‌بندی کلی خطاهای اینورترهای INVT

اگرچه تعداد و نام خطاها در مدل‌های مختلف اینورترهای INVT (مانند GD10، GD20، GD200A و GD350) متفاوت است، اما همه آن‌ها در چند گروه اصلی یا «دسته خطا» قرار می‌گیرند.
این دسته‌بندی به کاربران و تکنسین‌ها کمک می‌کند منشأ خطا را سریع‌تر شناسایی کرده و مسیر عیب‌یابی را هدفمندتر دنبال کنند.
مهم‌ترین دسته‌های خطا در اینورترهای اینوت عبارت‌اند از:

۱) خطاهای جریان (Current Faults)

این گروه مربوط به افزایش غیرعادی جریان موتور یا اتصال کوتاه است.

نمونه خطاها: OC، SC، OL

دلایل رایج: اضافه‌بار، گیر کردن موتور، IGBT Fault

۲) خطاهای ولتاژ (Voltage Faults)

هرگونه افت یا افزایش غیرمجاز ولتاژ ورودی یا باس DC در این دسته قرار می‌گیرد.

نمونه خطاها: OV، UV، Bus High، Bus Low

دلایل رایج: نوسان شبکه، توقف سریع موتور، مقاومت ترمز نامناسب

۳) خطاهای دما (Temperature Faults)

افزایش دمای داخلی درایو یا دمای بیش از حد موتور.

نمونه‌ها: OH1، OH2

دلایل رایج: خرابی فن، تهویه نامناسب، بار زیاد

۴) خطاهای ماژول قدرت و IGBT (Power Module Faults)

این خطاها معمولاً به خرابی سخت‌افزار داخل اینورتر مربوط می‌شوند.

نمونه‌ها: IGBT Fault، Hardware Error

دلایل رایج: اضافه‌بار طولانی، آسیب دیدن برد قدرت

۵) خطاهای فیدبک و انکودر (Feedback / Encoder Faults)

در مدل‌های برداری یا دارای کارت فیدبک مشاهده می‌شود.

نمونه‌ها: EF، EncErr، Er1

دلایل رایج: قطع ارتباط انکودر، نویز، تنظیم اشتباه نوع انکودر

۶) خطاهای موتور (Motor Faults)

این خطاها نشان‌دهنده مشکلات الکتریکی یا مکانیکی موتور هستند.

نمونه‌ها: Motor Stall، GF، Motor Overload

دلایل رایج: رطوبت موتور، خرابی سیم‌پیچ، اتصال زمین نامناسب

۷) خطاهای ارتباطی (Communication Faults)

مربوط به شبکه‌های صنعتی و ارتباط RS485 یا CAN.

نمونه‌ها: CE، CAN Error

دلایل رایج: قطع کابل ارتباطی، تنظیم اشتباه Baudrate

۸) خطاهای پارامتر و تنظیمات (Parameter Faults)

به دلیل تنظیمات غلط یا اختلال در حافظه داخلی دستگاه.

نمونه‌ها: EEPROM Error، Parameter Conflict

دلایل رایج: تغییر اشتباه پارامترها، نوسان برق هنگام ذخیره تنظیمات

۹) خطاهای فاز ورودی یا خروجی (Phase Faults)

این خطاها در اثر قطع یک فاز یا عدم تعادل شدید ایجاد می‌شوند.

نمونه‌ها: Input Phase Loss، Output Phase Loss

دلایل رایج: قطع شدن کابل، شل شدن اتصالات، اشکال در موتور

۱۰) خطاهای داخلی و نرم‌افزاری درایو (Internal Faults)

مربوط به مشکلات پردازنده، سیستم حفاظتی یا منطق داخلی دستگاه است.

نمونه‌ها: CPU Error، Internal Logic Fault

دلایل رایج: نوسان شدید برق، آسیب دیدن برد کنترل

جدول دسته‌بندی مهم‌ترین خطاهای اینورترهای INVT

رایج‌ترین خطاهای اینورترهای INVT

در کنار ده‌ها خطای اختصاصی که هر مدل اینورتر INVT ممکن است نمایش دهد، چند خطای عمومی وجود دارد که تقریباً در تمام مدل‌ها مشترک هستند.
شناخت این خطاها کمک می‌کند منشأ مشکل سریع‌تر تشخیص داده شود و کاربر بتواند اقدامات لازم را انجام دهد.

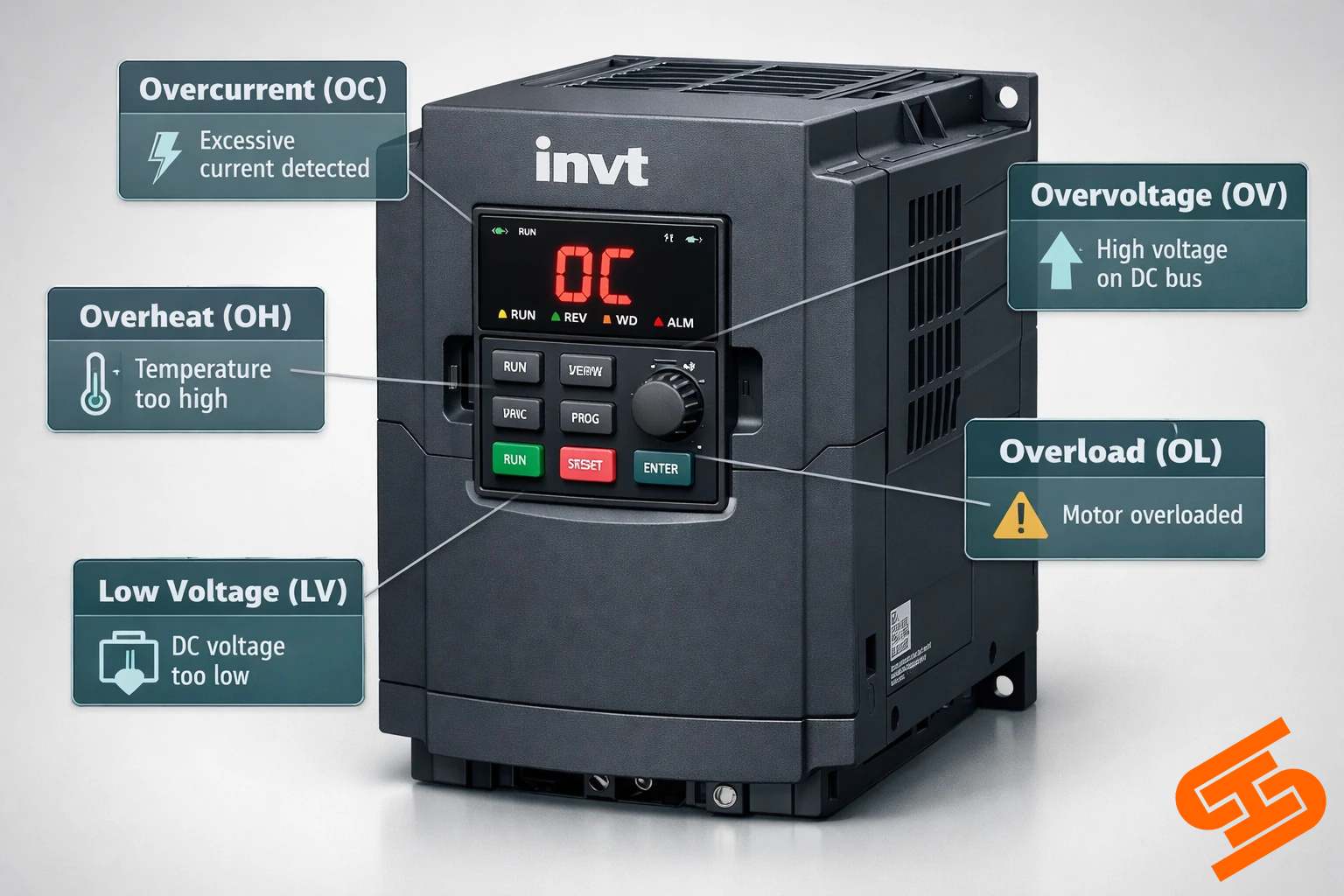

۱) خطای OC – اضافه‌جریان (Over Current)

این خطا زمانی نمایش داده می‌شود که جریان خروجی موتور از مقدار مجاز بالاتر برود.
دلایلی مانند گیرکردن محور، شتاب زیاد، بار مکانیکی سنگین یا اتصال کوتاه کابل‌ها می‌توانند باعث ایجاد OC شوند.

راهنمای رفع خطا:

محور موتور را بچرخانید و از آزاد بودن حرکت آن مطمئن شوید.

مقدار شتاب و توقف (ACC/DEC) را کمی افزایش دهید.

کابل‌ها و سرسیم‌های خروجی را بررسی کنید.

جریان نامی موتور را در پارامترها درست تنظیم کنید.

۲) خطای OV – اضافه‌ولتاژ (Over Voltage)

OV زمانی اتفاق می‌افتد که ولتاژ باس DC یا ولتاژ ورودی بیش از حد بالا برود
نوسانات شبکه، توقف سریع موتور و ضعف مدار ترمز از عوامل رایج ایجاد آن هستند.

راهنمای رفع خطا:

ولتاژ ورودی شبکه را با مولتی‌متر اندازه‌گیری کنید.

مقدار DEC را بیشتر کنید تا توقف موتور نرم شود.

مقاومت ترمز و مدار Braking Unit را تست کنید.

۳) خطای UV – افت ولتاژ (Under Voltage)

UV زمانی دیده می‌شود که ولتاژ ورودی به اینورتر بیش از حد افت کند. ضعف برق ورودی، کابل‌کشی بلند یا شل‌بودن اتصالات از علت‌های معمول این خطاست.

راهنمای رفع خطا:

ورودی برق و ترمینال‌ها را محکم کنید.

ولتاژ ورودی را اندازه‌گیری و بررسی کنید.

در صورت طول زیاد کابل، سطح مقطع سیم را افزایش دهید.

۴) خطای OH – دمای زیاد (Over Heat)

این خطا ناشی از افزایش دمای داخلی درایو یا دمای موتور است.
خرابی فن، تهویه نامناسب تابلو، دمای محیط بالا یا بارگذاری سنگین از علت‌های اصلی OH محسوب می‌شوند.

راهنمای رفع خطا:

فن خنک‌کننده اینورتر را چک کنید.

ورودی هوا، فیلترها و هیت‌سینک را تمیز کنید.

دمای محیط و شدت بار موتور را بررسی کنید.

۵) خطای OL – اضافه‌بار (Over Load)

OL بیان می‌کند که بار موتور بیش از ظرفیت مجاز آن است.
بار مکانیکی سنگین، گیرکردن تجهیزات، خرابی یاتاقان‌ها یا تنظیم نادرست پارامترهای موتور باعث بروز این خطا می‌شوند.

راهنمای رفع خطا:

بار موتور را کاهش دهید یا موقتاً فرکانس را کم کنید.

بلبرینگ‌ها، کوپلینگ و تجهیزات مکانیکی را بررسی کنید.

جریان واقعی بار را با مقدار نامی موتور مقایسه کنید.

۶) خطای GF – اتصال زمین (Ground Fault)

این خطا زمان نشت جریان به زمین اتفاق می‌افتد.
خرابی سیم‌پیچ، آسیب کابل‌ها، رطوبت بالا یا نفوذ آب در موتور از عوامل رایج آن هستند.

راهنمای رفع خطا:

تست عایقی موتور را با مگرتستر انجام دهید.

کابل‌ها را کامل بررسی کنید.

اینورتر را بدون موتور تست کنید تا منبع خطا مشخص شود.

جدول رایج‌ترین خطاهای اینورترهای INVT

خطاهای اختصاصی در سری‌های مختلف اینورترهای INVT

هر خانواده از اینورترهای INVT بسته به سطح عملکرد، نوع کنترل (V/F، برداری، حلقه بسته)، و امکانات سخت‌افزاری ویژه خود، مجموعه‌ای از خطاهای اختصاصی دارد.
این خطاها معمولاً در منوهای Advanced Fault Display یا Extended Error List درج می‌شوند و برای مدل‌های خاص تعریف شده‌اند.
شناخت دقیق این کدها به تکنسین کمک می‌کند تا بدون اتلاف زمان، محل دقیق نقص چه در بخش سخت‌افزار و چه در تنظیمات نرم‌افزاری را تشخیص دهد.

۱.سری GD10: پایش خطاهای حیاتی در درایوهای اقتصادی

اینورترهای سری GD10 به دلیل طراحی فشرده و اقتصادی، سیستم حفاظتی متمرکزی بر روی پایداری ماژول‌های قدرت و سلامت پردازنده دارند.
بروز خطا در این سری معمولاً هشداری جدی درباره نوسانات برق ورودی یا استرس بیش از حد روی IGBTهاست که نیازمند بازبینی فوری مدارات درایور و کیفیت توان شبکه است.

• bUS – خطای ولتاژ باس DC
• db – خطای برد درایو داخلی
• IGBT – نقص فنی در ماژول IGBT
• rST – شکست در بازیابی خودکار (Auto-Restart)
• CPU – اختلال در ارتباطات پردازنده مرکزی

۲.سری GD20: مدیریت هوشمند خطاهای کنترلی و فرمان

در سری پرکاربرد GD20، تمرکز سیستم عیب‌یابی بیشتر بر روی صحت فرامین ورودی/خروجی و پروتکل‌های ارتباطی است.
ارورهای این مدل اغلب ریشه در تداخل مدهای کنترلی یا قطع شدن سیگنال‌های آنالوگ دارند؛ لذا بررسی دقیق کابل‌کشی‌های فرمان و تنظیمات پارامتری شبکه، کلید رفع سریع مشکل در این درایوهاست.

• CE – ارور در شبکه ارتباطی (Communication)
• AI – اختلال در سیگنال ورودی آنالوگ
• SP – خطای تشخیص سرعت موتور
• RLY – نقص در عملکرد رله‌های خروجی
• CM – تداخل در مدهای کنترلی (Control Mode)

۳. سری GD200A: تحلیل تخصصی ارورهای بخش قدرت و برداری

اینورتر GD200A به عنوان یک درایو برداری (Vector Control)، حساسیت بسیار بالایی نسبت به پارامترهای موتور و فیدبک‌های دریافتی دارد.
ارورهای اختصاصی این سری معمولاً در زمان راه‌اندازی بارهای دقیق یا هنگام اجرای پروسه Auto‑tune رخ می‌دهند که نشان‌دهنده ناهماهنگی میان تنظیمات نرم‌افزاری و رفتار فیزیکی موتور است.

• enc – نقص فنی یا قطع ارتباط انکودر
• VT – خطای محاسباتی در تنظیم برداری (Vector Tune)
• SL – اختلال در حلقه کنترل سرعت (Speed Loop)
• Cd – خطای تشخیص جریان خروجی
• Pn – تضاد در تنظیم پارامترهای موتور

۴. سری GD270: عیب‌یابی تخصصی در کاربردهای سنگین و صنعتی

سری GD270 برای مقابله با چالش‌های بارهای ضربه‌ای و سنگین طراحی شده است، بنابراین ارورهای آن مستقیماً با رفتار مکانیکی بار در ارتباط هستند.
بروز خطاهایی نظیر استال موتور یا کاهش سنکرونیزاسیون در این سری، زنگ خطری برای فشار غیرمجاز مکانیکی یا عدم توانایی درایو در مهار گشتاور لحظه‌ای بار محسوب می‌شود.

• stL – خطای واماندگی موتور (Stall)
• HLd – هشدار اضافه بار در کاربرد سنگین
• syn – از دست رفتن هم‌زمانی (Sync Loss)
• tL – فعال شدن محدودکننده گشتاور
• brK – نقص در عملکرد مدار ترمز الکتریکی

۵. سری GD350A: مهار ارورهای پیچیده در پیشرفته‌ترین درایو اینوت

در پرچمدار محصولات اینوت یعنی سری GD350A، با دنیایی از ارورهای مبتنی بر کارت‌های آپشن و شبکه‌های صنعتی پیشرفته روبرو هستیم.
به دلیل ساختار ماژولار، اکثر خطاهای این مدل به عدم شناسایی صحیح کارت‌های توسعه، نویز در انکودرهای رزولوشن بالا یا اشتباه در منطق برنامه‌ریزی I/O مربوط می‌شود.

• CAN – اختلال در پروتکل CANopen
• PB – خطای سخت‌افزاری کارت Profibus
• EXP – ارور شناسایی کارت‌های توسعه (Expansion)
• HRE – خطای انکودر با دقت بسیار بالا
• IO – عدم تطابق در پیکربندی ورودی/خروجی‌ها

جمع‌بندی نهایی

اینورترهای INVT به عنوان تجهیزاتی حیاتی در کنترل دور موتورهای صنعتی، با وجود قدرت و دقت بالا، گاهی ممکن است با خطاهایی مواجه شوند که ناشی از نواقص فنی، شرایط کاری سخت یا مشکلات شبکه و اتصال هستند.
شناخت دقیق خطاها و دسته‌بندی آن‌ها به ده گروه اصلی مانند خطاهای جریان، ولتاژ، دما، ماژول قدرت، فیدبک، موتور، ارتباطی، پارامتر، فاز و خطاهای داخلی، به تکنسین‌ها و کاربران کمک می‌کند منشأ مشکل را سریع‌تر پیدا کرده و اقدامات اصلاحی مناسبی انجام دهند.

در کنار خطاهای عمومی مانند اضافه‌جریان (OC)، اضافه‌ولتاژ (OV)، افت ولتاژ (UV)، دمای زیاد (OH)، اضافه‌بار (OL) و اتصال زمین (GF)، هر سری از اینورترهای INVT (GD10، GD20، GD200A، GD270، GD350A) خطاهای اختصاصی مختص به طراحی و کاربرد فنی خود دارد که با بررسی کدهای خطا و علائم آن‌ها می‌توان شدت و نوع خطا را به درستی تشخیص داد.

رعایت نکات فنی و راهکارهای ساده مانند چک کردن اتصالات، تنظیم صحیح پارامترها، اطمینان از سلامت فن و سیستم خنک‌کننده، بررسی کابل کشی و پروتکل‌های ارتباطی، نگهداری منظم و تست‌های دوره‌ای، به شکل قابل توجهی از بروز بسیاری از این خطاها جلوگیری می‌کند و موجب افزایش طول عمر و عملکرد پایدار اینورترها خواهد شد.

به‌طور خلاصه، تسلط بر نشانه‌ها و راهکارهای حل خطاهای اینورترهای INVT، کلید تضمین بهره‌وری بالای سیستم‌های صنعتی و کاهش زمان‌های توقف ناشی از خطاها و تعمیرات است.

سوالات متداول

چه عواملی باعث نمایش خطای OC (اضافه‌جریان) در اینورتر INVT می‌شود؟

علت اصلی می‌تواند گیرکردن موتور، بار مکانیکی سنگین، یا اتصال کوتاه کابل‌ها باشد. بررسی آزاد بودن محور و تنظیم پارامترها اولین قدم رفع خطاست.

چگونه می‌توان خطای OV (اضافه‌ولتاژ) را در اینورتر برطرف کرد؟

با اندازه‌گیری ولتاژ ورودی، افزایش مقدار DEC (کاهش سرعت توقف) و بررسی مدار ترمز می‌توان از بروز این خطا جلوگیری و آن را رفع کرد.

اگر اینورتر خطای UV (افت ولتاژ) بدهد، چه اقداماتی لازم است؟

باید اتصالات ورودی را محکم کرد، ولتاژ را اندازه گرفت و در صورت طولانی بودن کابل‌ها، از سیم با مقطع بزرگ‌تر استفاده کرد.

خطای OH (دمای زیاد) معمولاً به چه دلیل رخ می‌دهد؟

خرابی فن خنک‌کننده، تهویه ناکافی و بار زیاد موتور دلایل رایج هستند؛ بررسی و تمیزکردن قطعات خنک‌کننده کمک‌کننده است.

چطور می‌توان تفاوت بین خطاهای عمومی و اختصاصی در اینورترهای INVT را تشخیص داد؟

خطاهای عمومی در اکثر مدل‌ها مشترک‌اند و در دفترچه راهنما مشخص شده‌اند، اما خطاهای اختصاصی به مدل و سری خاص اینورتر مرتبط و به شکل کدهای خاص در مستندات ذکر می‌شوند.
