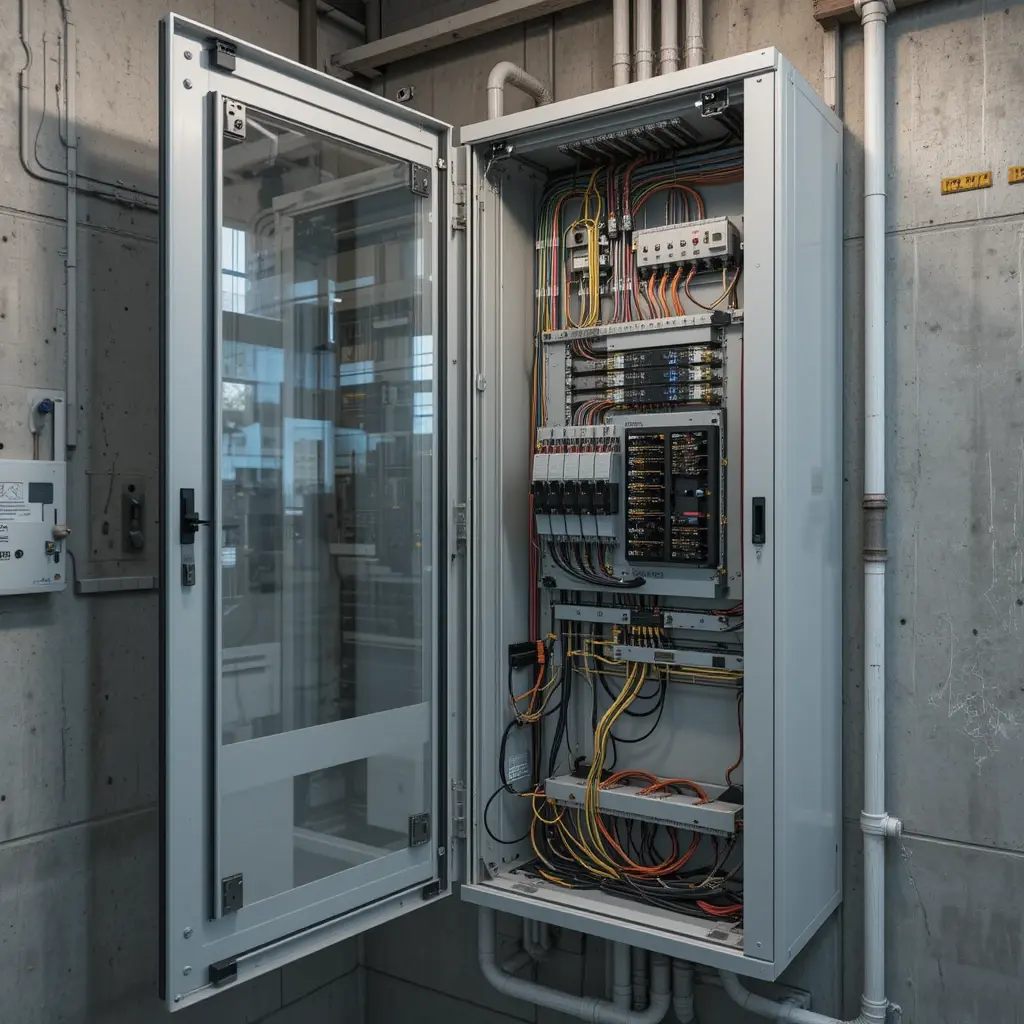

تابلو برق ساختمان

بررسی انواع تابلو برق ساختمان

تابلوهای برق در بخش صنعت و ساختمان به دسته‌های متعددی تقسیم می‌شوند. وظیفه اصلی این تابلوها، حفاظت از مدارها، کنترل و فرمان آن‌ها، و مدیریت توزیع برق در ساختمان و تجهیزات برقی است. المان‌های حفاظتی و کنترلی این تابلوها شامل کلیدهای اتوماتیک، کلیدهای مغناطیسی، محافظ‌های جان، رله‌های کنترلی و نمایشگرها می‌باشند. این مدارها از خطراتی نظیر اتصال کوتاه، اضافه بار، آتش‌سوزی و برق‌گرفتگی جلوگیری می‌کنند و به ما کمک می‌کنند تا راه‌اندازی و کنترل تجهیزات برقی را به سهولت انجام دهیم. در ادامه، انواع مختلف تابلوهای برق ساختمان را بررسی خواهیم کرد.

انواع تابلو برق ساختمان

انواع تابلوهای برق ساختمانی

در ادامه انواع تابلو برق ساختمان را بررسی خواهیم کرد.

  • تابلو برق اصلی MDP
  • تابلو مشاعات GDB یا GDP
  • تابلو واحدها تابلو مینیاتوری (SDP یا SDB)
  • تابلو فشار ضعیف
  • تابلو آسانسور (در صورت نیاز)
  • تابلو توزیع برق دیزل ژنراتور (در صورت نیاز)
  • تابلو توزیع برق UPS (در صورت نیاز)

تابلو برق اصلی MDP

تابلو برق اصلی یا MDP یکی از انواع اصلی تابلوهای برق ساختمان است که برای حفاظت و کنترل مدارهای برق اصلی ساختمان مورد استفاده قرار می‌گیرد. این تابلو با اجزای حفاظتی و کنترلی پیشرفته، به بهترین شکل ممکن از ایمنی و کارایی برق در ساختمان تضمین می‌کند.

کابل اصلی برق پس از ورود به داخل ساختمان، به تابلوی برق اصلی یا تابلوی کنتور یا MPD وارد می‌شود. این تابلو مسئول تأمین برق تمامی واحدهای ساختمان و همچنین فضاهای مشاعات است. تابلو برق اصلی، یکی از انواع اصلی تابلوهای برق ساختمان است و به سه قسمت اصلی تقسیم می‌شود:

  1. قسمت ورودی برق (مربوط به شرکت برق):
  2. قسمت کنتور:
  3. قسمت خدمات:

قسمت ورودی برق (مربوط به شرکت برق):

ورودی تابلو برق اصلی از یک کابل ۴ رشته‌ای با سطح مقطع ۱۶ میلیمتر مربع تشکیل شده است. این کابل شامل سه رشته فاز و یک رشته PEN می‌باشد. سه فاز به ورودی کلید اتوماتیک متصل می‌شوند، که این اتصالات جهت ایجاد توازن و تأمین برق به سیستم اصلی ساختمان می‌باشد.

خروجی کلید اتوماتیک دو بخش مهم را تغذیه می‌کند:

  • ورودی فیوز شیشه‌ای:

   این بخش برای حفاظت از چراغ‌های سیگنال و مولتی متر سه فاز دیجیتال مخصوص است.

  • ورودی فیوز سکسیونری:

   خروجی هر فیوز شیشه‌ای به یک چراغ سیگنال متصل می‌شود و سر دیگر چراغ سیگنال به نول متصل می‌گردد. همچنین، خروجی‌های فیوز سکسیونری روی شینه فازهای مجزایی قرار می‌گیرند تا بتوان ورودی هر کنتور را به این شینه‌ها متصل نمود.

در مرحله بعدی، با استفاده از باس بار، نیاز به انشعاب گرفته می‌شود. این باس بار شامل یک تسمه فلزی با سوراخ‌های متعدد است.

سیم‌های ورودی و خروجی توسط کابلشو بسته می‌شوند و با مقره‌های عایق محافظت می‌شوند تا از تماس باس بار با بدنه تابلو جلوگیری شود. این قسمت از تابلو توسط اداره برق مختومه می‌شود و مسئولیت نگهداری و اجرای اقدامات ایمنی به عهده اداره برق می‌باشد. سیم چهارم به عنوان هادی حفاظتی-خنثی ابتدا به شینه زمین متصل شده و سپس به شینه نول جمپر متصل می‌گردد.

 قسمت کنتور:

تابلو برق اصلی یا تابلو کنتور، نقش کلیدی در توزیع برق در ساختمان ایفا می‌کند. این تابلو در نقطه ورودی ساختمان قرار می‌گیرد و مسئولیت تأمین برق برای تمام واحدها و فضاهای مشترک را بر عهده دارد. این تابلو به طور معمول در نقشه‌های برق با عنوان MDP نشان داده می‌شود. کابل اصلی، اغلب از سمت پایین به کلید فیوز این تابلو، که از نوع قابل قطع زیر بار است، وارد می‌شود.

کابل اصلی پس از وارد شدن به ساختمان، به این تابلو می‌پیوندد و تعداد کنتورها بر اساس واحدهای مسکونی و وجود تابلوی اشتراکی تعیین می‌شود. به عنوان مثال، یک ساختمان چهار طبقه با تابلوی اصلی حاوی پنج کنتور، که یکی از آنها مربوط به تابلوی عمومی و بقیه به واحدها است، می‌باشد. کنتورهای واحدها به صورت تک فازه اجرا می‌شوند و در صورت وجود آسانسور در ساختمان، تابلوی اشتراکی سه فازه و در غیر این صورت، تک فازه خواهد بود.

در قسمت وسط تابلو، مدارهای برق برای توزیع به واحدها جای می‌گیرند. کنتاکتورها در این قسمت نصب می‌شوند تا خروجی هر کلید فیوز به کنتور وارد شود. هنگام اتصال فاز به کنتورها، تعادل بار بر روی فازها حائز اهمیت است و با استفاده از برچسب‌ها، نام فاز در کنار هر خط ورودی به کنتور ارائه می‌شود. به همین دلیل در برخی از تابلوها از رله کنترل فاز بهره می‌بریم.

رله کنترل فاز نقشی در حفاظت مدار در برابر اضافه ولتاژ، افت ولتاژ، عدم تقارن و توالی فاز ایفا می‌کند. این رله در ابتدای مدار، پس از فیوز نصب می‌شود. شینه نول باید بر روی مقره‌ها (پایه‌های عایق) قرار گیرد. برای هر واحد در تابلوی برق اصلی، یک شینه نول الزامی است. در صورت عدم این الزام، محافظ جان یا RCD در تابلوی مینیاتوری واحد به کار می‌رود.

در این حالت، سیم و کابل‌ها به صورت پیچی به شینه نول متصل شده و اتصال فاز به تجهیز مربوطه انجام می‌شود. شینه‌های فاز با استحکام کافی و بدون عایق بندی، با حفظ رنگ آمیزی برای فازها، اتصال فاز به تجهیزات مربوطه را انجام می‌دهند.

شینه زمین به صورت مستقیم بر روی تابلو نصب می‌شود و محل نصب شینه باید بدون هیچ‌گونه رنگی باشد. اگر تابلو رنگ‌شده باشد، قسمت اتصال شینه زمین به تابلو باید تراشیده شود. عدم تراشیدن قسمت رنگی می‌تواند باعث عدم اتصال مناسب به دلیل عایق بودن رنگ تابلو گردد. بدنه تابلوهای فلزی باید حتماً به زمین متصل شود.

خروجی کنتورها به کلید مینیاتوری هر واحد وصل می‌شود. خروجی کلیدهای مینیاتوری هر واحد به محافظ جان ۳۰ میلی‌آمپری آن واحد متصل می‌شود. خروجی RCD ۳۰ میلی‌آمپری به ترمینال‌های RCT متصل شده و از خروجی ترمینال‌ها به تابلوی طبقات اتصال برقرار می‌شود. کلید سه فاز برای تابلوی مشاعات استفاده می‌شود و خروجی آن به تابلوی مشاعات متصل می‌شود.

پس از اتصال سیم‌ها به شینه، آن‌ها فرم‌بندی می‌شوند. برای صورت بندی منظم سیم‌کشی در داخل تابلو، از داکت و در برخی موارد خاص از بست کمربند پلاستیکی استفاده می‌شود. هنگام سیم‌کشی، کابل‌ها و سیم‌ها باید برچسب‌گذاری شوند.

توضیح نقشه تابلو کنتور

تابلو کنتور، با نام MDP شناخته می‌شود و دارای برق سه فاز با کابل ورودی به قطر ۳*۱۰mm2 و ۱*۶mm2 است. انتخاب فیدر اصلی تابلو با دیماند متناسب با نیازهای ساختمان انجام می‌شود. سه سیم فاز به کلیدهای فیوز وارد می‌شون

د که این کلیدها باید از نوع قابل قطع زیر بار باشند و در پایین تابلو، در نقطه ورود کابل اصلی نصب می‌شوند.

کنتور تابلو برق اصلی



سه سیم مربوط به فازهای L1، L2 و L3 به سر لامپ‌ها متصل می‌شوند، و سر دیگر لامپ‌ها به یکدیگر. هر لامپ همراه با یک فیوز شیشه‌ای به سر راه خود مجهز می‌شود. به دلیل استفاده فراوان از سیم‌های نول و ارت، برای هر شینه (تسمه مسی) یا ترمینال در نظر گرفته می‌شود. سطح مقطع شینه باید به دقت محاسبه شود. هر خروجی از کلید فیوز باید به یک شینه جداگانه متصل شود تا بتوان ورودی هر کنتاکتور را پس از تقسیم بین فازها به این شینه‌ها متصل کرد. شینه اتصال زمین نیز باید به بدنه فلزی تابلو و درهای آن متصل شود.

نکات مهم در مورد تابلو کنتور اصلی

– طراحی تابلو کنتور اصلی مسئولیت شرکت توزیع برق را بر عهده دارد.

– محل نصب تابلو کنتور باید بهینه و در نزدیکی در ورودی برای اختصاص انشعاب برق در نظر گرفته شود. تعیین مکان نهایی نصب تابلو با هماهنگی شرکت توزیع برق و ناظر پروژه صورت می‌پذیرد.

– در مجتمع‌های تجاری و مسکونی بزرگ، تابلو کنتور در طبقات جانمایی نصب نمی‌شود.

تابلو برق واحدهای ساختمان

– یک رشته سیم چندمفتولی مسی به عنوان چاه ارت به شینه ارت تابلو کنتور وارد می‌شود که سطح مقطع آن باید طبق استاندارد و توصیه‌های شرکت برق محاسبه و در نقشه‌ها قید شود.

تابلو برق مشاعات (GDB)

تابلو مشاعات یک تجهیز برقی حیاتی است که برای تأمین برق بخشی از ساختمان، که تمام ساکنان مجتمع مسکونی از آن به صورت مشترک استفاده می‌کنند، طراحی می‌شود. این تابلو عمدتاً برای فضاهای مشترک و قابل استفاده برای تمامی ساکنان، مانند دستگاه راه پله، پارکینگ، پشت بام و حیاط، استفاده می‌شود. نصب تابلو مشاع باید در موقعیتی صورت گیرد که به راحتی قابل دسترسی باشد.

این تابلو عمدتاً در پیلوت‌ها نصب می‌شود و در نقشه‌ها با GP نشان داده می‌شود. علاوه بر این، سیستم‌های آنتن مرکزی، آیفون، اعلام حریق، موتورخانه و آسانسور نیز از این تابلو تغذیه می‌شوند. برای ساخت تابلو، ابتدا باید خطوط مورد نیاز برآورد و نقشه مدارهای تابلوی مشاع به سازنده تابلو ارائه شود. این برآورد شامل شمارش تعداد مدارهای مورد نیاز برای نورپردازی، پمپ آب، آیفون و سایر اجزای مشترک است.

تابلوی مشاع دارای ۱۳ خط است و بعد از برآورد خطوط، فریم تابلو بر روی دیوار نصب می‌شود. اگر دیوار مقصور به سطح گچ خور باشد، این فریم به سهولت توسط گچ محکم می‌شود؛ در غیر این صورت باید با استفاده از ساپورت مناسبی تثبیت گردد. پس از نصب تابلو، لوله‌گذاری به تعداد خط زیر فریم اجرا می‌شود و سپس لوله‌ها به اندازه مورد نیاز برش یا کف بر می‌شوند. سپس به مراحل سیم‌کشی و کابل‌کشی اصلی پرداخته می‌شود، و در نهایت تابلو سربندی می‌شود.

برای ورودی تابلوی مشاعات، یک کلید مینیاتوری و هادی سه فاز مناسب بر اساس مصرف تابلو در نظر گرفته می‌شود. سه سیم مربوط به سه فاز وارد کلید مینیاتوری سه فاز می‌شود و خروجی این کلید سه فاز، تابلو را تأمین می‌کند. همچنین یک خروجی جهت تغذیه فیوز شیشه‌ای ۲ آمپری وظیفه حفاظت از چراغ‌های سیگنال را بر عهده دارد. خروجی دوم جهت تغذیه پمپ آتش‌نشانی است و خروجی سوم برای تغذیه سایر مدارات مشترک به‌کار می‌رود. این تابلو با دقت و با رعایت استانداردهای ایمنی نصب و اجرا می‌شود تا تأمین برق برای فضاهای مشترک ساختمان به بهترین شکل انجام گیرد.

توضیح نقشه تابلو برق عمومی یا مشاعات ساختمان

تابلو برق عمومی یا مشاعات یک قطب اساسی در تأمین برق بخش‌های مشترک ساختمان است و از کابل (۵*۶ mm2) برای ورودی استفاده می‌شود. هادی سه فاز کلید مینیاتوری ورودی با توجه به بار مصرفی تابلو انتخاب می‌شود. ساختار ولتاژ خط (فاز-فاز) ۴۰۰ ولت و ولتاژ فاز (فاز-نول) ۲۳۰ ولت را فراهم می‌کند.

پس از ورود به تابلو، کلید اصلی به کلید گردان ۰-۱ متصل می‌شود تا بتوان برق اصلی تابلو را با یک کلید قطع و وصل کرد. سیم‌های فاز به فیوز سه فاز وارد شده و مقدار جریان نامی فیوزها بر اساس مصرف تابلو محاسبه می‌شود. برای نمایش وجود تابلو برق، از سه لامپ سیگنال برای سه فاز استفاده می‌شود.

این تابلو برق برای تأمین برق مصارفی که بین تمام واحدها مشترک است، طراحی شده است. برای روشنایی سرویس پله، پارکینگ، موتورخانه، چاله آسانسور، حیاط، بام و دیگر موارد، چند خط با سیم نمره ۱٫۵mm2 و فیوز ۱۰ آمپر در نظر گرفته شده است. همچنین برای پریزهای استفاده شده در این فضاها، از چند خط با سیم نمره ۲٫۵mm2 و فیوز ۱۶ آمپری استفاده می‌شود. هر خط به‌صورت جداگانه با برچسب نام فاز مشخص می‌شود.

در صورت وجود آسانسور یا موتورخانه برای سیستم‌های سرمایشی و گرمایشی، تابلوی GP سه فاز استفاده می‌شود و یک خط خروجی سه فاز با فیوز سه فاز برای تابلوی آسانسور در نظر گرفته می‌شود. اندازه کابل خروجی از تابلوی اشتراکی به سمت تابلوی آسانسور ۵*۶mm2 و با یک کلید مینیاتوری سه فاز ۲۰ یا ۲۵ آمپر مشخص می‌شود.

خروجی‌های تابلو توزیع برق مشاعات ساختمان

در کل، خروجی‌های تابلوهای توزیع برق مشاعات به این صورت تنظیم می‌شوند:

– اگر تابلو مشاعات بر روی بام ساختمان وجود داشته باشد، یک خروجی تک فاز برای تقویت کننده سیستم آنتن مرکزی لازم است. این خروجی باید دارای سه رشته سیم با سطح مقطع حداقل ۱٫۵ میلی‌متر مربع و کلید مینیاتوری ۱۰ آمپر کلاس B باشد.

– برای تغذیه آیفون در تابلو مشاعات اصلی، یک خروجی با سه رشته سیم حداقل ۱٫۵ میلی‌متر مربع و کلید مینیاتوری ۶ آمپر کلاس B در نظر گرفته می‌شود.

– اگر مرکز کنترل اعلام حریق در تابلو مشاعات اصلی وجود داشته باشد، یک کلید مینیاتوری تک فاز با جریان نامی ۱۰ آمپر و کلاس B، با سه رشته سیم با سطح مقطع ۱٫۵ میلی‌متر مربع باید در نظر گرفته شود.

– جهت روشنایی در مشاعات ساختمان، معمولاً یک یا چند خروجی با کلید مینیاتوری ۱۰ آمپر کلاس B و با سه رشته سیم با سطح مقطع ۱٫۵ میلی‌متر مربع در نظر گرفته می‌شود.

– با توجه به وجود چند پریز در مشاعات ساختمان، برای آن‌ها چند خروجی در تابلو مشاعات اصلی با کلید مینیاتوری ۱۶ آمپر کلاس C و با سه رشته سیم با سطح مقطع ۲٫۵ میلی‌متر مربع در نظر گرفته می‌شود.

– در صورت وجود اگزاست فن، برای تغذیه آن از تابلوی توزیع برق مشاعات، یک یا چند خروجی و کلید مینیاتوری ۱۰ آمپر کلاس B براساس نیاز در نظر گرفته می‌شود.

لازم به ذکر است که برای پمپ‌های تقویت فشار آب و پمپ آتش‌نشانی کلید مینیاتوری کلاس C با در نظر گرفتن قدرت موتور به‌کار می‌رود.

نحوه نصب تجهیزات درون تابلو برق مشاع

برای انجام سیم‌کشی منظم درون تابلو مشاعات، از داکت و در برخی موارد خاص از بست کمربندی پلاستیکی بهره می‌بریم. هنگام انجام مراحل سیم‌کشی، لازم است که کابل‌ها را جهت شناسایی لیبل‌گذاری کنیم.

شینه نول بر روی مقره‌های عایق قرار می‌گیرد و شینه زمین نیز بر روی تابلو نصب می‌شود به گونه‌ای که زیر آن هیچ رنگی وجود نداشته باشد. در صورت رنگ‌آمیزی تابلو، رنگ محل اتصال شینه زمین به تابلو باید تراشیده شود.

توجه:

بسیاری از تابلوسازان برای کلید مینیاتوری ۲۵ آمپر از سیم با سطح مقطع ۲٫۵ میلی‌متر مربع استفاده می‌کنند که با مقررات ملی ساختمان در تناقض است. به همین دلیل، ناظران باید به دقت به سطح مقطع سیم‌ها و آمپر کلیدهای مینیاتوری توجه کنند. همچنین، به دلیل سه‌فاز بودن تابلو، توزیع بار باید به شکل متقارن انجام شود.

محکم بستن سیم‌ها زیر پیچ‌ها و ترمینال‌ها بسیار حیاتی است. در صورت عدم محکم بسته شدن اتصالات، احتمال قطع یا آسیب دیدن مدار وجود دارد.

در صورت استفاده از تایمر راه‌پله برای روشنایی دستگاه راه‌پله، تایمر مستقیماً زیر خود تایمر متصل شود.

اگر پمپ سه‌فاز در ساختمان مورد استفاده قرار گیرد، در تابلو کنترل فاز و کنتاکتور نصب می‌شود. سیم‌ها با استفاده از ترمینال زیر کنتاکتور به پمپ وصل می‌شوند.

تابلو توزیع برق واحدها

این تابلوها به منظور فراهم‌آوری تغذیه مدارهای روشنایی و پریزهای هر واحد مسکونی به‌کار گرفته می‌شوند. با جایگزینی جعبه‌های تقسیم پراکنده در ساختمان‌های قدیمی، این تابلوها در سیستم سیم‌کشی مورد استفاده قرار می‌گیرند. در این روش، سیم‌کشی به‌طور کاملاً مجزا برای سامانه‌های جریان ضعیف، تغذیه روشنایی، و پریزهای برق اجرا می‌شود و از تابلوی تقسیم بهره می‌برد.

یکی از مزیت‌های این روش این است که در صورت بروز اتصال یا خطا در بخشی از ساختمان یا حتی آشپزخانه، تعمیرات و اصلاحات به‌سرعت انجام می‌شوند. مکان نصب این تابلوها را می‌توان در پلان پریزهای ساختمان با نماد DP مشاهده کرد.

توضیح نقشه تابلو توزیع برق واحد

نام این تابلو، تابلو تقسیم واحد DP (Distribution Panel) است که در نقشه‌های برق مورد استفاده قرار می‌گیرد. این تابلو با یک کابل ۳*۴ میلی‌مترمربع، سه رشته از نوع NYY با سطح مقطع ۴ میلی‌مترمربع تغذیه می‌شود. انتخاب کابل ورودی براساس بار مصرفی صورت می‌گیرد، و این کابل به صورت PVC با دو لایه عایق پلاستیکی مدل NYY ساخته می‌شود.

پس از عبور از فیوز مینیاتوری اصلی، سیم فاز وارد کلیدهای مینیاتوری مربوط به هر خط می‌شود. برخی از این تابلوها دارای لامپ سیگنال برای نشان دادن وضعیت وصل یا قطع برق در تابلو هستند.

در خطوط خروجی این تابلو، سیم‌های زمین، نول و فاز که در مسیر آنها فیوز مینیاتوری قرار دارد، باید حضور داشته باشند. نوع خط (مانند روشنایی یا پریز) باید روی تابلو مشخص گردد.

تابلو توزیع برق واحد

مطابق مقررات، مقدار مجاز جریان فیوزها برای مدارات روشنایی ۱۰ آمپر و برای پریزها ۱۶ آمپر در نظر گرفته می‌شود. برای مصارف خاص مانند کولر، سطح مقطع سیم و آمپر فیوز با توجه به توان دستگاه باید محاسبه و انتخاب گردد.

نکات مهم برای طراحی تابلو برق واحدها

در طراحی تابلو توزیع برق واحدها، اهم نکات زیر را باید به دقت مد نظر گرفت:

  1. موقعیت مناسب تابلو برق واحد در واحدهای آپارتمانی باید در نزدیکی ورودی و داکت تأسیسات قرار گیرد.
  2. پس از کلید مینیاتوری اصلی تابلو و در سمت بار، نصب کلید محافظ جان (RCD) با جریان عامل باقیمانده ۳۰ میلی‌آمپر ضروری است.
  3. لوله‌های مرتبط با کابل ورودی تابلو برق واحدها باید از داکت تأسیسات برقی ساختمان عبور کنند.
  4. تعداد خطوط تابلو باید با تعداد خطوط طراحی شده در پلان‌های روشنایی و پریزها هماهنگ شود.
  5. تعداد خطوط رزرو نیز باید با تعداد قابل قبول و معقول باشد.
  6. سطح مقطع سیم و کابل ورودی و خروجی تابلو باید با اطلاعات رایزر دیاگرام تابلوها و اطلاعات پلان‌های روشنایی و پریزها هماهنگی داشته باشد.
  7. ارت جداگانه برای تابلو برق باید در نظر گرفته شود.
  8. تطابق سایز کابل‌های تابلو با بار درخواستی و دیماند، همچنین توجه به ضرایب تصحیح دما، افت ولتاژ مجاز، جریان مجاز، و هم جواری از نکات مهمی هستند که همیشه باید در نظر گرفته شوند.

خروجی های تابلو توزیع برق واحدها

خروجی‌های تابلو توزیع برق واحدهای مسکونی بسیار گسترده هستند و شامل موارد زیر می‌شوند:

– چند خروجی برای روشنایی با سه رشته سیم حاوی سطح مقطع حداقل ۱٫۵ میلی متر مربع (NYAF 3*(1*1.5)mm2) و کلید مینیاتوری ۱۰ آمپر، کلاس B در نظر گرفته می‌شود.

– چند خروجی برای پریز برق با سه رشته سیم حاوی سطح مقطع حداقل ۲٫۵ میلی متر مربع (NYAF 3*(1*2.5)mm2) و کلید مینیاتوری ۱۶ آمپر، کلاس C در نظر گرفته می‌شود.

– یک یا چند خروجی برای کولر گازی یا اسپلیت با کابل سه رشته حاوی سطح مقطع حداقل ۴ میلی متر مربع (NYY 3*4mm2) و کلید مینیاتوری ۲۰ آمپر، کلاس C در نظر گرفته می‌شود. در انتخاب کلید مینیاتوری، توجه به کلاس B یا C آن الزامی است.

– برای سیستم‌های صوتی، دوربین، پرده‌های موتوری، جکوزی، روشنایی‌های مخصوص، فن کوئیل و سایر اقلام مشابه، یک یا چند خروجی با تعداد رشته سیم، سطح مقطع مناسب و کلید مینیاتوری مناسب در نظر گرفته می‌شود.

– حداقل دو خط رزرو با جریان ۱۰ و ۱۶ آمپر برای مدارهای روشنایی و پریز به شکل معمول در نظر گرفته می‌شود.

– امتیاز برقی که شرکت برق به هر واحد مسکونی می‌دهد، ۲۵ آمپر تحت ولتاژ ۲۲۰ ولت است. به همین دلیل، توان کل نصب شده و حداکثر درخواست تابلو برق به وات یا کیلووات برای هر تابلوی تقسیم واحد ۵ کیلووات با ضریب قدرت ۰٫۹ است.

تابلو توزیع برق آسانسور

توزیع برق برای آسانسورها یک جزء حیاتی در زیرساخت‌های ساختمانی محسوب می‌شود. در هنگام طراحی و ترسیم دیاگرام تک خطی تابلو توزیع برق آسانسور، نکات زیر به دقت رعایت می‌شوند:

– ترسیم دقیق نقشه‌های تابلو توزیع آسانسور به‌عنوان یک قسمت حیاتی از سیستم برق ساختمان الزامی است.

– تابلو توزیع آسانسور مستقیماً به تابلو توزیع اصلی مشاعات متصل می‌شود. در صورت وجود ژنراتور دیزل در ساختمان، کابل‌های تغذیه آسانسور ابتدا به تابلو ATS و سپس به تابلو توزیع آسانسور وصل می‌گردند.

– مصرف الکتریکی چاهک آسانسور به‌طور مستقیم از تابلو اصلی آسانسور تغذیه می‌شود.

– مکان نصب تابلو توزیع آسانسور باید در داخل موتورخانه آسانسور باشد و به‌طوری که تداخل با درب موتورخانه ایجاد نشود.

– ورودی تابلو آسانسور شامل یک مینیاتوری و کابل سه فاز، که بر اساس نیازهای مصرف تابلو تعیین می‌شود، در نظر گرفته می‌شود.

خروجی های تابلو توزیع برق آسانسور

خروجی‌های تابلو توزیع برق آسانسور با استفاده از مینیاتوری‌های متنوع ارائه می‌شود:

– یک مینیاتوری تک فاز ۱۰ آمپر با سه رشته سیم و سطح مقطع ۱٫۵ میلی متر مربع، جهت روشنایی موتورخانه مورد استفاده قرار می‌گیرد.

– یک مینیاتوری تک فاز ۱۰ آمپر با سه رشته سیم و سطح مقطع ۱٫۵ میلی متر مربع، جهت روشنایی چاه آسانسور به‌کار گرفته می‌شود.

– یک مینیاتوری تک فاز ۱۶ آمپر با سه رشته سیم و سطح مقطع ۲٫۵ میلی متر مربع، برای تأمین انرژی پریزهای موتورخانه و چاهک به‌کار می‌رود.

– یک مینیاتوری سه فاز ۲۰ یا ۲۵ آمپر، که به جریان موتور آسانسور وابسته است، با پنج رشته سیم و سطح مقطع ۶ میلی متر مربع، به منظور تامین برق برای تابلو کنترل آسانسور مورد استفاده قرار می‌گیرد.

خدمات تابلو برق اصلی

در حال حاضر، اجرای بخش خدمات در تابلو برق اصلی به عنوان یک اقدام الزامی محسوب نمی‌شود، از این رو برخی از تابلوها شامل این قسمت نمی‌شوند. در این بخش، امکان نصب اقلامی از قبیل ترانس آیفون و خطوط تلفن به وجود می‌آید.

در برخی حالات، کلیدهای مینیاتوری مشاعات نیز در این بخش نصب و به عنوان تابلوی مشاعات به کار می‌روند. در چنین مواردی، اهمیت دارد که برق فشار ضعیف نویزی را بر روی قسمت جریان ضعیف (تلفن و آیفون) ایجاد نکند. اگر حجم سیم‌کشی در مشاعات زیاد باشد، توصیه می‌شود که یک تابلو مجزا برای مشاعات نصب گردد.

تعداد خطوط تلفن به‌وسیله مالک مشخص و سپس به مخابرات اعلام می‌شود. ترمینال مخابراتی (شانه تلفن) با استفاده از پیچ به بدنه تابلو وصل می‌شود. کابل زوج مخابراتی اصلی به ورودی این ترمینال و کابل‌های زوج واحدها به ترتیب از پایین به بالا و با رعایت رنگ بندی زوج‌ها به خروجی آن متصل می‌گردند. در بازار، ترمینال مخابراتی به دو نوع مختلف موجود است.

عوامل اساسی در انتخاب تابلو برق ساختمانی:

  1. بررسی نوع طراحی: بر اساس نیازهای خاص ساختمان، طراحی تابلو برق را به دقت بررسی کنید. این شامل نوع و تنوع اجزای داخلی و خارجی، نمایشگرها و کلیدهای کنترل می‌شود.
  2. استانداردهای طراحی تابلو برق: اطمینان حاصل کنید که تابلو برق به استانداردهای طراحی و ایمنی مربوطه مطابقت دارد. این امر از نظر عملکرد و ایمنی بسیار حیاتی است.
  3. اندازه تابلو برق: انتخاب اندازه مناسب بر اساس نیازهای برقی ساختمان بسیار اهمیت دارد. این شامل تعداد و نوع تجهیزات الکتریکی موجود در ساختمان است.
  4. ضخامت ورق‌های مورد استفاده: مطمئن شوید که ورق‌های استفاده شده در تابلو برق از جنس با کیفیت با ضخامت مناسب هستند تا ایمنی و عمر مفید تابلو را تضمین کنند.
  5. محل مورد نظر برای استفاده: تعیین کنید که تابلو برق در محیط داخلی یا خارجی نصب خواهد شد و به مقاومت در برابر شرایط محیطی مربوطه توجه کنید.
  6. محل ورود و خروج سیم و کابل‌ها: به طور دقیق مشخص کنید که سیم‌ها و کابل‌ها از کجا وارد و خارج می‌شوند تا نصب و نگهداری آسان باشد.
  7. میزان کیفیت: توجه کنید که تابلو برق از مواد با کیفیت و با استفاده از فناوری‌های پیشرفته ساخته شده باشد تا عمر مفید و عملکرد بهتر را فراهم کند.
  8. کاربرد مورد نظر: نیازهای خاص کاربرد مانند امکانات کنترلی، سیستم‌های خودکار، و امکانات دیگر را در نظر بگیرید و تابلو برق را مطابق با آنها انتخاب کنید.
  9. داشتن یا نداشتن سیستم محافظتی: تصمیم بگیرید که آیا تابلو برق نیاز به سیستم محافظتی دارد یا خیر و اگر دارد، نوع محافظت مورد نظر را مشخص کنید.
  10. قیمت تابلو برق: مقداری دقیق از بودجه خود را برای خرید تابلو برق در نظر بگیرید و تطابق با کیفیت و امکانات ارائه شده را ارزیابی کنید.

جمع‌بندی

در این مقاله، به موضوعات مرتبط با تابلوهای توزیع برق در محیط‌های مسکونی و تجاری پرداخته شد. ابتدا به خروجی‌های مختلف تابلوهای توزیع برق در ساختمان‌ها، از جمله تغذیه روشنایی، پریزها، آیفون، و سیستم‌های مختلف، پرداختیم. سپس نگاهی به نکات طراحی این تابلوها از جمله موقعیت مناسب، کلیدهای مینیاتوری، و اتصالات صحیح داخلی و خارجی داشتیم.

همچنین، به توضیحات مرتبط با تجهیزات داخل تابلوها، نصب و راه‌اندازی تجهیزات مختلف، و تأمین برق برای اجزای مختلف ساختمان اشاره شد. در نهایت، به توضیح نقشه‌ها و مدارهای تابلوها و همچنین خدمات تابلو برق اصلی پرداخته شد.

  • تعریف تابلو برق ساختمان
  • وظایف اصلی تابلو برق ساختمان
  • اهمیت تابلو برق در ساختمان

2. اجزای اصلی تابلو برق ساختمان:

  • کنتاکتورها
  • فیوزها
  • رله ها
  • بی متال
  • کلیدها
  • سیستم ارتینگ
  • تابلو برق

3. انواع تابلو برق ساختمان:

  • تابلو برق اصلی
  • تابلو برق فرعی
  • تابلو برق آسانسور
  • تابلو برق پمپ
  • تابلو برق روشنایی

4. انتخاب تابلو برق ساختمان مناسب:

  • توجه به نوع ساختمان
  • تعداد طبقات
  • تعداد واحدها
  • میزان برق مصرفی
  • شرایط محیطی
  • استانداردهای ایمنی

5. نصب و راه اندازی تابلو برق ساختمان:

  • مراحل نصب
  • نکات ایمنی
  • تست و عیب یابی

6. نگهداری و تعمیرات تابلو برق ساختمان:

  • بازرسی دوره ای
  • سرویس و تعویض قطعات
  • رفع عیوب رایج

7. اصول ایمنی در تابلو برق ساختمان:

  • استفاده از تجهیزات مناسب
  • رعایت نکات ایمنی
  • آموزش ساکنین

8. عیب یابی تابلو برق ساختمان:

  • علائم و نشانه های عیوب
  • روش های عیب یابی
  • رفع عیوب رایج

9. استانداردهای تابلو برق ساختمان:

  • استانداردهای ملی و بین المللی
  • الزامات ایمنی
  • گواهینامه های معتبر
