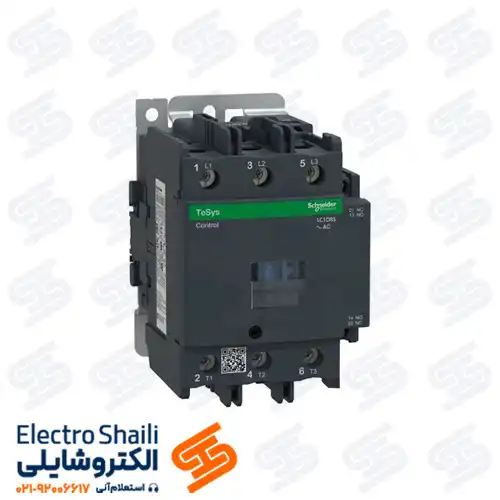

کنتاکتور 85 آمپر اشنایدر در کاربردهای صنعتی که جریان نامی مدار به محدوده ۸۵ آمپر می رسد و نیاز به کلیدزنی مکرر موتورهای سه فاز یا بارهای القایی سنگین وجود دارد، عملکردی پایدار و قابل اطمینان ارائه می دهد.
این کنتاکتور اشنایدر با ساختار مکانیکی مستحکم، کنتاکت های مقاوم در برابر جرقه و طراحی دقیق سیم پیچ، توانایی کارکرد در شرایط محیطی دشوار و نوسانات ولتاژی را دارد، بدون افت کیفیت عملکرد.
بوبین این مدل در نسخه های AC و DC و در ولتاژهای متداول صنعتی عرضه می شود تا بتواند با انواع شبکه های برق و نیازهای متنوع پروژه ها منطبق شود.
استفاده از فناوری بهینه در ساخت سیم پیچ، علاوه بر کاهش مصرف انرژی، منجر به افت حرارتی کمتر و افزایش طول عمر تجهیز می شود.
طیف گسترده ای از کاربردها، این کنتاکتور را به گزینه ای محبوب در صنایع مختلف تبدیل کرده است. از خطوط تولید پیوسته و ایستگاه های پمپاژ، تا سیستم های تهویه و سرمایش صنعتی و تجهیزات حمل ونقل مکانیکی.
همچنین قابلیت نصب سریع بر روی ریل یا صفحه تابلو و سازگاری کامل با رله های حفاظتی اشنایدر، فرآیند راه اندازی و نگهداری آن را ساده و کم هزینه می کند.
برای سیستم هایی که به کلیدزنی ایمن و پایدار در جریانهای بالای ۲۵۰ آمپر نیاز دارند، انتخاب تجهیز مناسب می تواند بر طول عمر تجهیزات و کاهش هزینه های نگهداری تاثیر مستقیم بگذارد. در این شرایط، کنتاکتور ۲۶۵ آمپر اشنایدر با طراحی صنعتی مقاوم و قابلیت سازگاری با بوبینهای AC و DC، گزینهای مطمئن برای خطوط تولید، ایستگاههای پمپاژ و پروژههای با بارهای الکتریکی سنگین محسوب میشود.
مشخصات فنی کنتاکتور 85 آمپر اشنایدر
| ویژگی |
مقدار |
| جریان نامی |
85A |
| نوع بوبین |
AC و DC |
| ولتاژ بوبین ها |
متنوع (شامل ۲۲۰V AC و ۲۴V DC) |
| تعداد پل |
3 پل |
| فرکانس کاری |
50/60Hz |
| کلاس عملکرد |
AC-3 |
| توان موتور قابل کنترل |
متناسب با رنج صنعتی متوسط تا سنگین |
| نوع نصب |
روی ریل یا صفحه تابلو |
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
ویژگی های کنتاکتور 85 آمپر اشنایدر
کنتاکتور ۸۵ آمپر اشنایدر با ویژگی های دقیق و استفاده از متریال مقاوم، برای تحمل جریان های نامی بالا و کلیدزنی مداوم در شرایط کاری سخت ساخته شده است.
تنوع بوبین های AC و DC در ولتاژهای متداول صنعتی، انعطاف بالایی در انطباق با نیازهای مختلف پروژه ایجاد می کند و طراحی بهینه سیم پیچ به کاهش مصرف انرژی و افزایش طول عمر تجهیز کمک می کند.
- عرضه در نسخه های بوبین AC و DC با ولتاژهای رایج
- مقاومت بالای کنتاکت ها در برابر جرقه و سایش
- طراحی مکانیکی مستحکم با عایق بندی ایمن
- سازگاری با رله های حفاظتی اشنایدر
- امکان نصب روی ریل یا صفحه تابلو
- طول عمر مکانیکی و الکتریکی زیاد
کاربردهای کنتاکتور 85 آمپر اشنایدر
این کنتاکتور اشنایدر در محیط هایی که نیاز به کنترل بارهای متوسط تا سنگین با عملکرد پایدار دارند، به خوبی کاربرد دارد.
از صنایع سنگین تا سیستم های تاسیساتی، این تجهیز قادر است با اطمینان بالا فرآیند کلیدزنی را انجام دهد و ایمنی مدار را حفظ کند.
- راه اندازی و کنترل موتورهای سه فاز صنعتی
- تجهیزات پمپاژ آب و فاضلاب
- سیستم های تهویه و سرمایش صنعتی
- خطوط تولید و ماشین آلات سنگین
- تجهیزات حمل و نقل مکانیکی و معدنی
مزایای کنتاکتور 85 آمپر اشنایدر
به کارگیری این کنتاکتور 85A در مدار فرمان و قدرت، علاوه بر پایداری عملکرد، مزایای اقتصادی و عملیاتی قابل توجهی دارد.
ساختار مستحکم، مصرف بهینه انرژی و امکان سرویس آسان، از مهم ترین نقاط قوت آن به شمار می رود.
- کاهش هزینه های نگهداری به دلیل دوام بالا
- عملکرد قابل اعتماد در کلیدزنی های مکرر
- سازگاری با انواع ولتاژ فرمان رایج
- بهینه سازی مصرف انرژی و کاهش افت حرارتی
- مناسب برای شرایط محیطی سخت و متغیر
نحوه نصب و سیم بندی کنتاکتور 85 آمپر اشنایدر
1. آمادهسازی محل نصب:
کنتاکتور باید درون تابلو برق روی ریل DIN یا به صورت پیچی روی صفحه نصب شود.
فاصله مناسب بین تجهیزات رعایت شود تا تهویه مناسب برقرار باشد.
2. اتصال سیمهای ورودی و خروجی:
ترمینال های L1، L2 و L3 به ورودی برق سه فاز متصل می شوند.
ترمینال های T1، T2 و T3 خروجی کنتاکتور هستند و به بار یا مصرف کننده متصل می شوند.
3. اتصال بوبین:
بسته به ولتاژ بوبین، سیم های کنترل به ترمینال های A1 و A2 متصل می شوند.
در صورت استفاده از کنتاکت کمکی، آن را بر اساس نیاز مدار متصل کنید.
4. تست عملکرد:
پس از اتصال صحیح سیم ها، کنتاکتور را در مدار قرار دهید و عملکرد آن را بررسی کنید.
با استفاده از یک کلید استارت/استپ، عملکرد صحیح بوبین را آزمایش کنید.
کنتاکتور ۸۵ آمپر اشنایدر بوبین ۲۲۰ ولت AC
مدل LC1D85M7 با بوبین ۲۲۰ ولت AC برای شبکه برق شهری و صنعتی ایران طراحی شده است.
این ولتاژ از رایج ترین مقادیر فرمان در صنایع داخلی است و استفاده از آن باعث ساده تر شدن طراحی تابلو برق و هماهنگی با سایر تجهیزات حفاظتی می شود.
سیم پیچ این مدل با فناوری بهینه، مصرف انرژی کم و افت حرارتی پایین را تضمین می کند و برای کلیدزنی مکرر در بارهای متوسط تا سنگین مناسب است.
کنتاکتور ۸۵ آمپر اشنایدر بوبین ۲۴ ولت DC
مدل LC1D85BD با بوبین ۲۴ ولت DC به دلیل ایمنی بالا و کاهش خطر برق گرفتگی، در سیستم های فرمان حساس و پروژه های اتوماسیون صنعتی پرکاربرد است.
این نسخه با عملکرد بی صدا، لرزش مکانیکی کم و جلوگیری از قوس الکتریکی، گزینه ای ایده آل برای محیط هایی با الزامات ایمنی ویژه محسوب می شود.
کنتاکتور ۸۵ آمپر اشنایدر بوبین ۴۸ ولت AC
مدل LC1D85E7 با بوبین ۴۸ ولت AC تعادلی بین ایمنی و کارایی ایجاد می کند و بیشتر در ماشین آلاتی استفاده می شود که اپراتور تماس مستقیم با آن ها دارد.
این نسخه با کلیدزنی پایدار، مقاومت در برابر نوسانات ولتاژ و مصرف انرژی بهینه، برای سیستم های کنترلی خاص و ایستگاه های پمپاژ کوچک تا متوسط مناسب است.
کنتاکتور ۸۵ آمپر اشنایدر بوبین ۱۱۰ ولت AC
مدل LC1D85F7 برای شبکه های ولتاژ متوسط و تجهیزات صنعتی خاص یا ایزوله کاربرد دارد.
این ولتاژ فرمان معمولا در ماشین آلات بزرگ و محیط هایی که نیاز به ولتاژ جدا از شبکه اصلی دارند، استفاده می شود.
طراحی دقیق سیم پیچ باعث کاهش نویز و افزایش طول عمر کنتاکت ها می گردد.
جدول مقایسه بوبین های کنتاکتور ۸۵ آمپر اشنایدر
| ولتاژ بوبین |
نوع بوبین |
کد فنی |
ویژگی خاص |
قیمت تقریبی (تومان) |
| ۲۲۰V AC |
AC |
LC1D85M7 |
رایج در شبکه برق شهری و صنعتی ایران |
28,500,000 |
| ۲۴V DC |
DC |
LC1D85BD |
ایمنی بالا، عملکرد بی صدا و ضدجرقه |
31,200,000 |
| ۴۸V AC |
AC |
LC1D85E7 |
تعادل بین ایمنی و کارایی، مناسب اپراتور |
29,700,000 |
| ۱۱۰V AC |
AC |
LC1D85F7 |
مناسب شبکه های ایزوله و تجهیزات خاص |
30,400,000 |
قیمت کنتاکتور 85 آمپر اشنایدر
قیمت کنتاکتور 85 آمپر اشنایدر تحت تاثیر عواملی مانند نوسانات نرخ ارز، ولتاژ و نوع بوبین (AC یا DC)، تعداد پل، آرایش کنتاکت و شرایط بازار متغیر است. به عنوان نمایندگی و مرکز فروش رسمی محصولات اشنایدر، فروشگاه الکتروشایلی این محصول را با گارانتی اصالت کالا، مشاوره فنی تخصصی و قیمت رقابتی عرضه می کند. برای دریافت استعلام قیمت روز و راهنمایی در انتخاب مدل مناسب، می توانید با بخش فروش ما تماس بگیرید.
سوالات متداول کنتاکتور 85 آمپر اشنایدر
کنتاکتور 85 آمپر اشنایدر برای چه کاربردهایی مناسب است؟
این کنتاکتور برای راه اندازی و کنترل موتورهای الکتریکی، تجهیزات صنعتی و سیستم های توزیع برق مناسب است.
چگونه می توان از عمر مفید کنتاکتور اطمینان حاصل کرد؟
رعایت ظرفیت نامی، استفاده از تجهیزات حفاظتی مانند رله حرارتی و انجام سرویس های دوره ای، عمر مفید کنتاکتور را افزایش می دهد.
آیا امکان تعویض بوبین کنتاکتور وجود دارد؟
بله، در بسیاری از مدل های کنتاکتور اشنایدر می توان بوبین را تعویض کرد و ولتاژ کنترلی موردنظر را انتخاب نمود.
کنتاکتور چگونه از مدارهای الکتریکی حفاظت میکند؟
کنتاکتور به تنهایی نقش حفاظتی ندارد، اما در ترکیب با رله های حرارتی و تجهیزات حفاظتی، از موتور و تجهیزات در برابر اضافه بار و اتصال کوتاه محافظت می کند.
