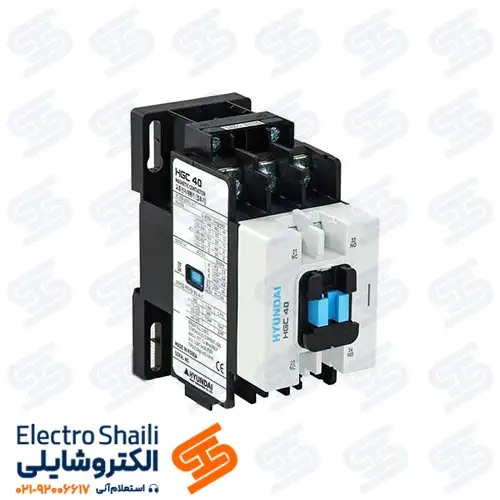

کنتاکتور 40 آمپر هیوندای یک کلید الکترومغناطیسی قدرتمند و مطمئن برای سوئیچینگ، قطع و وصل ایمن و راه‌اندازی بارهای القایی سه‌فاز تا توان ۱۸.۵ کیلووات در رده کاری AC-3 است.
این کنتاکتور صنعتی ساخت کره جنوبی، با ارائه انعطاف‌پذیری فوق‌العاده در انتخاب ولتاژ تحریک بوبین (۲۲۰ ولت متناوب AC و بازه گسترده ۲۴ تا ۲۲۰ ولت مستقیم DC)، نیازهای متنوع مدارهای قدرت و تابلوهای اتوماسیون پیشرفته را پوشش می‌دهد.
طراحی بهینه محفظه جرقه‌گیر، بهره‌گیری از کنتاکت‌های کمکی استاندارد (1NO + 1NC) و قابلیت نصب سریع بر روی ریل DIN-Rail، این تجهیز را به انتخابی ایده‌آل و مقرون‌به‌صرفه برای حفاظت و راه‌اندازی پمپ‌ها، فن‌های صنعتی، سیستم‌های تهویه مطبوع (HVAC) و کمپرسورها تبدیل کرده است.
کنتاکتور 40 آمپر هیوندای پاسخی مهندسی شده و قابل اعتماد ارائه می دهد در سامانه های کنترلی که نیاز به سوییچ ایمن و بی وقفه بارهای دینامیکی با توان متوسط وجود دارد.
این تجهیز از کنتاکتور هیوندای با بهره گیری از دو مدل بوبین یکی با تغذیه متناوب ۲۲۰V AC و دیگری با بوبین ولتاژ مستقیم در بازه ۲۴ تا ۲۲۰V DC نیازهای متنوع پروژه های فرمان را پوشش می دهد.
طراحی مغناطیسی دقیق، کنتاکت های کمکی باز و بسته، و کلاس کاری AC-3 باعث شده این کنتاکتور عملکردی دقیق و پایدار حتی در لحظات سوییچ بارهای هجومی ارائه دهد.
ترمینال های مقاوم در برابر ارتعاش، نصب آسان روی ریل، و بدنه ای با استاندارد صنعتی، از دیگر عواملی هستند که به افزایش عمر مفید و قابلیت اطمینان تجهیز کمک می کنند.
در مقایسه با مدل های سبک تر، این کنتاکتور به خوبی پاسخگوی نیاز پروژه هایی است که در آن ها موتورهای سه فاز با توان حدود ۱۸.۵ کیلووات، کمپرسورها، فن های صنعتی، سیستم های تهویه یا پمپ ها نیاز به کنترل ایمن دارند. انتخاب بین AC و DC بودن بوبین، امکان طراحی دقیق تر مدار فرمان را نیز فراهم می کند.
کنتاکتور ۴۰A هیوندای نه تنها با ویژگی های فنی، بلکه با دوام کاری بالا، مصرف انرژی بهینه در حالت بیکاری و سازگاری با تجهیزات حفاظتی جانبی، به عنوان گزینه ای هوشمندانه در سیستم های کنترل صنعتی و ساختمانی جای می گیرد.
در پروژه هایی که کنترل دقیق موتورهای کوچک یا بارهای سبک با سوییچینگ مکرر مد نظر است، استفاده از کنتاکتور 9 آمپر هیوندای به عنوان یک راهکار مهندسی، ضمن تضمین ایمنی مدار فرمان، موجب کاهش مصرف انرژی و افزایش عمر مفید تجهیزات می شود.
کنتاکتور هیوندای
جدول مشخصات فنی کنتاکتور 40 آمپر هیوندای AC
ویژگی
مدل AC
مدل DC
جریان نامی
۴۰ آمپر
۴۰ آمپر
توان سوییچینگ (AC3)
۱۸.۵ کیلووات
۱۸.۵ کیلووات
ولتاژ بوبین
۲۲۰V AC
۲۴–۲۲۰V DC
نوع تغذیه بوبین
متناوب (AC)
مستقیم (DC)
کنتاکت کمکی
۲ عدد (۱NO + ۱NC)
۱ عدد (۱NO + ۱NC)
نوع نصب
ریل خور
ریل خور
کلاس کاری
AC3
AC3
استاندارد
IEC 60947-4-1
IEC 60947-4-1
بررسی مشخصات ظاهری کنتاکتور 40 آمپر هیوندای
ترمینال مدار فرمان (تغذیه بوبین) – Control Power Terminal: محل اتصال سیم‌های تغذیه بوبین (A1 و A2) جهت تحریک مغناطیسی و عملکرد کنتاکتور.
ترمینال‌های اصلی قدرت – Main Terminal: ترمینال‌های پیچی ورودی و خروجی سه فاز جهت اتصال کابل‌های قدرت و تغذیه بار اصلی (الکتروموتور).
ترمینال‌های کمکی – Auxiliary Terminal: ترمینال‌های مربوط به تیغه‌های فرمان باز (NO) و بسته (NC) جهت استفاده در مدارات مانیتورینگ، چراغ‌های سیگنال و اینترلاک.
نام تیپ و مدل دستگاه – Type Name: مشخص‌کننده کد فنی کالا (مانند HGC 40) و رنج جریان نامی در دسته کاری AC-3.
نام و نشان سازنده – Manufacturer Name: برند تولیدکننده تجهیز (HYUNDAI).
درپوش شفاف ایمنی – Safety Cover: محافظ عایق ضد گردوغبار و برق‌گرفتگی با قابلیت مشاهده وضعیت عملکرد مکانیکی بوبین و کنتاکت‌ها.
بخش نصب روی ریل مینیاتوری – Din-Rail Mounting Part: زبانه فنری و شیار استاندارد جهت نصب سریع کنتاکتور روی ریل 35 میلی‌متری (DIN-Rail).
فریم بالایی بدنه – Upper Frame: بدنه پلیمری عایق و مقاوم در برابر حرارت بالا و قوس الکتریکی.
درپوش بالایی – Upper Cover: قاب محافظ روی محفظه کنتاکت‌ها و سیستم متحرک مغناطیسی.
پلاک مشخصات فنی – Name Plate: جدول حاوی استانداردهای بین‌المللی (IEC/EN 60947-4-1)، ولتاژ عایقی، توان کاری بر حسب kW و HP، و جریان مجاز.
سوراخ‌های نصب پیچی – Screw Mounting Hole: محل قرارگیری پیچ‌ها جهت مهار کامل و محکم دستگاه بر روی سینی تابلو برق.
شیار نصب تجهیزات جانبی کمکی – Mounting Hole for Auxiliary Devices on Sides: محل اتصال ریلی ماژول‌های کمکی کناری (مانند تیغه‌های کمکی اضافه بغل‌خور و اینترلاک مکانیکی).
بررسی پلاک کنتاکتور 18 آمپر هیوندای
ویژگی های کنتاکتور 40 آمپر هیوندای
در ویژگی طراحی کنتاکتور ۴۰ آمپر هیوندای، اولویت با دستیابی به عملکرد پایدار در شرایط صنعتی سخت بوده است. این مدل با فراهم آوردن انعطاف در انتخاب بوبین، کلاس کاری مناسب برای بارهای موتوری و ساختار مقاوم، به طور خاص برای مدارهایی طراحی شده که به سوییچینگ دقیق، عمر بالا و هماهنگی با استانداردهای بین المللی نیاز دارند.
کیفیت ساخت بالا: این کنتاکتور با استفاده از مواد با کیفیت بالا و مطابق با استانداردهای بین المللی طراحی و تولید شده است، که منجر به افزایش دوام و پایداری آن در شرایط مختلف کاری می شود.
عملکرد سریع و دقیق: زمان پاسخ‌دهی کمتر از 20 میلی‌ثانیه، امکان کنترل سریع و دقیق بارهای الکتریکی را فراهم می‌آورد.
عمر طولانی: با عمر مکانیکی و الکتریکی بالا، این کنتاکتور به مدت طولانی بدون نیاز به تعویض یا تعمیر مکرر قابل استفاده است.
درجه حفاظتی مناسب: درجه حفاظتی IP20، از این کنتاکتور در برابر نفوذ گرد و غبار و اجسام خارجی محافظت می‌کند.
طراحی کاربرپسند: طراحی این کنتاکتور به گونه‌ای است که نصب و راه‌اندازی آن به راحتی انجام می‌شود و نیازی به تنظیمات پیچیده ندارد.
سازگاری با سیستم‌های مختلف: این کنتاکتور به دلیل سازگاری بالا با انواع سیستم‌های الکتریکی، برای کاربردهای مختلف صنعتی مناسب است.
کاربرد کنتاکتور 40 آمپر هیوندای
این کنتاکتور 40 آمپر در بسیاری از پروژه های مهندسی برق به عنوان المان کلیدی در تابلوهای فرمان و قدرت کاربرد دارد.
به ویژه در مداراتی که نیاز به سوییچینگ مداوم یا استارت های مکرر دارند و ایمنی مدار اهمیت بالایی دارد.
کنترل ماشین آلات صنعتی: این کنتاکتور برای کنترل و مدیریت ماشین آلات و تجهیزات صنعتی با جریان و توان متوسط مناسب است.
سیستم های تهویه مطبوع: در سیستم های تهویه مطبوع و سرمایش برای کنترل کمپرسورها، فن ها و سایر تجهیزات به کار می رود.
پروژه های ساختمانی و تاسیساتی: در پروژه های ساختمانی و تاسیساتی برای مدیریت و کنترل سیستم های برقی و روشنایی استفاده می شود.
پانل های توزیع برق: در پانل های توزیع برق برای کنترل جریان و حفاظت از تجهیزات به کار می رود.
کنترل موتورها و پمپ ها: این کنتاکتور برای کنترل موتورها و پمپ های الکتریکی در انواع سیستم های صنعتی و تجاری مورد استفاده قرار می گیرد.
برای راه‌اندازی و کنترل الکتروموتورهای پرقدرت و بارهای سنگین صنعتی که جریان کاری آن‌ها بسیار فراتر از 40 آمپر است، استفاده از کنتاکتور 185 آمپر هیوندای ظرفیت لازم برای سوئیچینگ مطمئن و بدون افت توان را فراهم می‌کند.
وظایف کنتاکتور 40 آمپر هیوندای
کنتاکتور 40 آمپر هیوندای سری AC3 با ولتاژ کاری 220 ولت AC و توان 18.5 کیلووات وظایف زیر را برعهده دارد:
کنترل و قطع و وصل جریان: این کنتاکتور با دقت و سرعت بالا، جریان الکتریکی را کنترل کرده و در صورت بروز اضافه بار یا خرابی، جریان را قطع می کند.
حفاظت از تجهیزات الکتریکی: با عملکرد سریع و دقیق، از تجهیزات الکتریکی در برابر آسیب های ناشی از اضافه بار، اتصال کوتاه و سایر مشکلات محافظت می کند.
افزایش ایمنی سیستم ها: با استفاده از تکنولوژی های مدرن و طراحی ایمن، ایمنی کاربران و تجهیزات را تضمین می کند.
بهبود بهره وری انرژی: با بهینه سازی مصرف انرژی و کاهش تلفات الکتریکی، بهره وری سیستم های الکتریکی را افزایش می دهد.
کاهش هزینه های نگهداری و تعمیرات: با طول عمر بالا و نیاز به نگهداری کم، هزینه های مربوط به تعمیر و نگهداری را کاهش می دهد.
مزایای کنتاکتور 40 آمپر هیوندای
ترکیب طراحی مهندسی شده ی کنتاکتور هیوندای، کیفیت ساخت بالا و انطباق با الزامات بهره برداری صنعتی باعث شده این مدل انتخابی قابل اتکا در پروژه های حرفه ای باشد. مزایای آن تنها در سطح عملکرد نیست، بلکه در سطح نگهداری و پایداری شبکه نیز تاثیر مستقیم دارد.
عملکرد پایدار و قابل اعتماد: این کنتاکتور با استفاده از قطعات با کیفیت و طراحی مدرن، عملکرد پایدار و قابل اعتمادی را در شرایط مختلف فراهم می آورد.
عمر طولانی و مقاوم: با عمر مکانیکی و الکتریکی بالا، این کنتاکتور به مدت طولانی و با کارایی بالا در شرایط مختلف کار می کند.
نصب و استفاده آسان: طراحی بهینه و ابعاد مناسب، نصب سریع و آسان این کنتاکتور را در انواع محیط های صنعتی و تجاری ممکن می سازد.
افزایش ایمنی: با عملکرد سریع و درجه حفاظتی مناسب، ایمنی تجهیزات و کاربران را تضمین می کند.
کاهش هزینه های عملیاتی: با کاهش نیاز به تعمیرات و نگهداری مکرر، هزینه های عملیاتی کاهش یافته و بهره وری افزایش می یابد.
سازگاری با استانداردهای جهانی: کنتاکتور هیوندای مطابق با استانداردهای بین المللی طراحی و تولید شده است که تضمین کننده کیفیت و عملکرد مناسب در تمامی شرایط است.
کنتاکتور ۴۰ آمپر هیوندای مدل AC
مدل AC این کنتاکتور با بوبین ۲۲۰ ولت متناوب طراحی شده و برای نصب در تابلوهای برق عمومی و صنعتی که از منبع فرمان AC بهره می برند، کاملا بهینه شده است. کلاس کاری AC-3، توان سوییچینگ ۱۸.۵ کیلووات، و دو کنتاکت کمکی (NO + NC) از جمله ویژگی های این نسخه هستند. طراحی مکانیکی مقاوم و هماهنگی کامل با بی متال های حفاظت موتور، این مدل را به گزینه ای مطمئن برای کنترل موتورهای سه فاز در مدارهای قدرت تبدیل کرده است.
کنتاکتور ۴۰ آمپر هیوندای مدل DC
نسخه DC با بوبین گسترده ۲۴ تا ۲۲۰ ولت DC، مناسب سیستم هایی است که منبع فرمان آن ها با ولتاژ مستقیم تغذیه می شود؛ مانند سیستم های اتوماسیون صنعتی، منابع تغذیه اضطراری یا تابلوهای UPS. این مدل با وجود طراحی فشرده، دارای یک کنتاکت کمکی ترکیبی (NO + NC) بوده و در برابر نویز و نوسانات تغذیه DC مقاومت بالایی دارد. عملکرد بدون لرزش، مصرف کم توان در حالت نگهدار و قابلیت نصب آسان بر روی ریل از جمله نقاط قوت این مدل هستند.
جدول مقایسه مدل های AC و DC کنتاکتور ۴۰ آمپر هیوندای
مدل
ولتاژ بوبین
نوع تغذیه
کنتاکت کمکی
توان سوییچینگ
نوع نصب
40A AC
220V AC
AC
2 (1NO + 1NC)
18.5kW
ریل خور
40A DC
24–220V DC
DC
1 (1NO + 1NC)
18.5kW
ریل خور
قیمت کنتاکتور 40 آمپر هیوندای
با توجه به نوسانات نرخ ارز و تاثیر آن بر قیمت تجهیزات صنعتی وارداتی، پیشنهاد می شود جهت دریافت قیمت به روز کنتاکتور ۴۰ آمپر هیوندای و مشاوره تخصصی خرید، با واحد فروش ما تماس حاصل فرمایید. الکتروشایلی به عنوان تامین کننده تخصصی کلیدهای اتوماتیک و تجهیزات حفاظتی، ضمن ارائه قیمت های رقابتی، پشتیبانی فنی رایگان و اصالت کالا، شما را در انتخاب مطمئن و مقرون به صرفه یاری می دهد.
خرید کنتاکتور 40 آمپر هیوندای
خرید کنتاکتور 40 آمپر هیوندای از الکتروشایلی، فرآیندی مستقیم و مطمئن برای دستیابی به تجهیزات برق صنعتی ۱۰۰٪ اورجینال با بهترین قیمت بازار است.
الکتروشایلی به‌عنوان مرجع تخصصی تامین تجهیزات فشار ضعیف و اتوماسیون صنعتی، تمامی کنتاکتورهای هیوندای را با گواهی اصالت کالا، بسته‌بندی پلمپ کارخانه و گارانتی معتبر عرضه می‌کند. مهندسان، تابلوسازان و خریداران صنعتی محترم می‌توانند پیش از ثبت سفارش نهایی، از خدمات مشاوره فنی و تخصصی رایگان تیم مهندسی الکتروشایلی جهت انتخاب صحیح بوبین (AC/DC) و تجهیزات جانبی مانند بی متال و کنتاکت‌های کمکی بهره‌مند شوند.
سوالات متداول درباره کنتاکتور 40 آمپر هیوندای
۱. کنتاکتور 40 آمپر هیوندای برای چه توان موتوری مناسب است؟
این کنتاکتور در کلاس بهره‌برداری AC-3 و در سطح ولتاژ استاندارد شبکه ۴۰۰ ولت سه‌فاز، توانایی راه‌اندازی و سوئیچینگ الکتروموتورهای القایی تا توان ۱۸.۵ کیلووات (حدود ۲۵ اسب بخار) را داراست.
۲. تفاوت بوبین AC و DC در کنتاکتور 40 آمپر هیوندای چیست؟
مدل AC با ولتاژ متناوب ۲۲۰ ولت شبکه تحریک می‌شود که برای تابلوهای برق استاندارد و صنعتی مرسوم است؛ در حالی که مدل DC با بازه ولتاژ مستقیم (۲۴ تا ۲۲۰ ولت DC) فعال شده و بدون ایجاد نویز صوتی (Humming) یا لرزش، برای منابع UPS، مدارهای خورشیدی، پست‌های توزیع و سیستم‌های کنترل PLC بسیار مناسب است.
۳. کدام رله بی متال (اضافه بار حرارتی) با این کنتاکتور هماهنگ است؟
رله‌های اضافه‌بار حرارتی هیوندای سری HGT 40 به‌صورت مستقیم و یکپارچه در زیر ترمینال‌های خروجی کنتاکتور ۴۰ آمپر نصب شده و حفاظت کامل در برابر اضافه‌بار و دوفاز شدن موتور را برقرار می‌کنند.
۴. آیا تعداد تیغه‌های کمکی (فرمان) این کنتاکتور قابل افزایش است؟
بله؛ علاوه بر کنتاکت‌های فابریک (1NO + 1NC)، می‌توانید ماژول‌های کمکی کمکی بالاخور (Top Mount) یا بغل‌خور (Side Mount) هیوندای را برای تعریف اینترلاک‌های پیچیده‌تر و مدارات مانیتورینگ اضافه نمایید.
۵. نحوه تضمین اصالت کنتاکتور هیوندای در الکتروشایلی به چه صورت است؟
الکتروشایلی با واردات مستقیم و حذف واسطه‌ها، اصالت فیزیکی، شماره سریال معتبر و مشخصات فنی استاندارد تمامی محصولات هیوندای را به همراه ضمانت رسمی و فاکتور معتبر تضمین می‌کند.
