کنتاکتور 65 آمپر چینت سری NC1 یکی از مدل های میان رده برند چینت است که در پروژه های صنعتی و تاسیساتی کاربرد گسترده ای دارد.
این تجهیز توانایی کنترل موتورهای سه فاز تا ۳۰kW (حدود ۴۰HP) را دارد و در رده کاری AC-3 قرار می گیرد.
بنابراین در مدارهایی که نیاز به قطع و وصل مداوم موتورهای القایی وجود دارد، عملکردی قابل اعتماد ارائه می دهد.
کنتاکتور چینت با بهره گیری از بوبین کم مصرف و طراحی فشرده، ضمن کاهش تلفات انرژی، نصب آسان تری در تابلوهای برق فراهم می کند.
بوبین این سری در ولتاژهای متداول AC220، AC110 و DC24 تولید می شود و همین موضوع هماهنگی آن را با انواع مدارهای فرمان و قدرت ساده می سازد.
همچنین سازگاری کامل با رله های حرارتی، کنتاکت کمکی و تایمر، امکان طراحی مدارهای فرمان و حفاظت موتوری متنوع را برای مهندسان و پیمانکاران فراهم می کند.
به دلیل دوام مکانیکی بیش از یک میلیون سیکل، قیمت اقتصادی نسبت به برندهای اروپایی و دسترسی آسان در بازار ایران، این مدل یکی از پرطرفدارترین گزینه ها برای پروژه های صنعتی نیمه سنگین به شمار می آید.

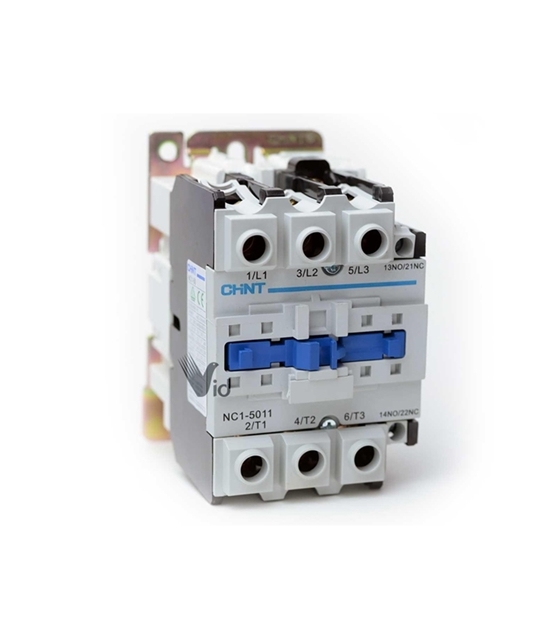

کنتاکتور 50 آمپر چینت با جریان نامی ۵۰A و توانایی کنترل موتورهای سهفاز تا ۲۲kW، طبق استاندارد IEC/EN 60947-4-1 طراحی شده و انتخابی مطمئن برای مدارهای فرمان و قدرت در صنایع مختلف است.
بررسی جامع کنتاکتور چینت سری Base و کنلون (Next)
جدول مشخصات کنتاکتور 65 آمپر چینت
| مشخصات کلیدی |
مقدار |
| برند |
CHINT |
| جریان نامی (AC-3) |
65 آمپر |
| توان موتور قابل کنترل |
تا 30 کیلووات (در 400V) |
| رده کاری |
AC-3 |
| تعداد پل اصلی |
3 پل |
| کمککنتاکت استاندارد |
1NO + 1NC (بسته به مدل) |
| ولتاژ بوبینهای رایج |
220VAC / 110VAC / 24VDC |
| عمر مکانیکی |
بیش از 10,000,000 قطع و وصل |
| استاندارد ساخت |
IEC/EN 60947-4-1 |
| روش نصب |
نصب پیچی (شاسی تابلو) |
ویژگی های کنتاکتور رنج 65 آمپر چانت (chint)
ویژگی کنتاکتور ۶۵ آمپر چانت این است که در رنج نیمه سنگین، بدون دردسر محدودیت های معمول، کنترل مطمئن موتورهای سه فاز تا ۳۰kW @ 400V را فراهم می کند.
تنوع سری های NC1-6511 و NXC-65 و ولتاژهای بوبین، دست طراح را برای انتخاب بهینه باز می گذارد.
- الکتریکی: رده کاری AC-3، 65A / 30kW (سه فاز 400V)؛ مناسب قطع و وصل پرتکرار موتورهای القایی.
- بوبین: AC 220/110 و DC 24V (در NXC با بوبین کم مصرف و نویز کمتر؛ سازگار با PLCهای 24VDC).
- سری ها: NC1 (کلاسیک و اقتصادی) | NXC (نسل جدید کم مصرف).
- کمکی و جانبی: امکان اضافه کردن 1NO/1NC، تایمر، اینترلاک مکانیکی، و رله حرارتی برای حفاظت موتور.
- نصب: روی DIN 35mm یا پیچی؛ ابعاد متعادل برای چیدمان تمیز تابلو.
- دوام و استاندارد: عمر مکانیکی بالا، انطباق با IEC/EN 60947-4-1 و تاییدیه های بین المللی؛ ترمینال های باکیفیت برای اتصال پایدار.
- طراحی صنعتی: بدنه پلیمری مقاوم در برابر حرارت/ضربه، مناسب کار در محیط های صنعتی.
کاربرد کنتاکتور 65 آمپر 30 کیلووات چینت
کاربرد کنتاکتور ۶۵ آمپر چینت 30 کیلووات زمانی پررنگ می شود که پروژه از محدوده های سبک عبور کرده و نیاز به کنترل موتورهای متوسط تا نیمه سنگین دارد.
چه در تابلوهای صنعتی و چه در تاسیسات ساختمانی، این رنج جریان نقطه تعادل خوبی بین توان، اندازه و هزینه است.
- کنترل موتورها تا ۳۰kW (≈۴۰HP): پمپ ها، فن ها بلوئرها، نوار نقاله، میکسرها، کمپرسورهای متوسط.
- مدارهای فرمان موتوری: استارت استاپ، معکوس ساز (دو کنتاکتور + اینترلاک)، ستاره–مثلث (به عنوان Main/Delta).
- حفاظت موتوری تکمیل شده: همراه رله حرارتی برای قطع در اضافه بار و گیرپاژ.
- AC-1 بار مقاومتی: هیترها المنت ها با درنظرگرفتن جریان حرارتی مدار.
- بای پس سافت استارتر یا کلید میان بر راه اندازی در برخی معماری ها (پس از رسیدن به دور نامی).
- HVAC و تاسیسات: چیلر/بوسترپمپ، تابلوهای موتورخانه و فرآیندی با سیکل قطع و وصل بالا.
برای ماشینآلاتی نظیر پمپها و فنهای تا توان 18.5 کیلووات (25 اسب بخار)، بهرهگیری از کاربرد کنتاکتور 40 آمپر چینت راهحلی کاملاً منطبق بر توان واقعی بار بوده و از افزایش غیرضروری ابعاد تابلو و هزینهها جلوگیری میکند.
وظایف کنتاکتور 65 آمپر چینت
این کنتاکتور دارای وظایف اصلی زیر است:
- قطع و وصل بارهای الکتریکی: با قابلیت قطع و وصل سریع و دقیق، میتواند به راحتی بارهای الکتریکی مختلف را مدیریت کند.
- حفاظت از مدارها و تجهیزات: با عملکرد موثر در قطع و وصل جریان، از تجهیزات و مدارهای الکتریکی در برابر جریانهای اضافی و اتصال کوتاه محافظت می کند.
- افزایش ایمنی سیستمهای برقی: با عملکرد پایدار و قابل اعتماد، ایمنی کاربران و سیستمهای برقی را تضمین میکند.
- بهبود بهرهوری انرژی: با کنترل بهینه بارهای الکتریکی، این کنتاکتور به بهبود بهرهوری انرژی کمک میکند و مصرف انرژی را کاهش میدهد.
- مدیریت موثر سیستمهای اتوماسیون: با استفاده در سیستم های اتوماسیون صنعتی، این کنتاکتور به بهبود عملکرد و کارایی فرآیندهای تولید کمک می کند.
- کنترل و نظارت بر دستگاه ها: این کنتاکتور امکان کنترل و نظارت دقیق بر عملکرد دستگاهها و تجهیزات الکتریکی را فراهم می کند.
مزایای کنتاکتور 65 آمپر 220v چینت
مزایا کنتاکتور ۶۵ آمپر چینت برای پیمانکار یعنی تحویل بی دردسر و برای مهندس طراح یعنی انعطاف واقعیTتعادل هزینه کارایی، دسترسی آسان و یکپارچگی در سری ها، ریسک اجرا و نگهداری را پایین می آورد.
- صرفه اقتصادی در برابر برندهای اروپایی با حفظ الزامات استاندارد و دوام قابل اتکا.
- دسترسی بازار و خدمات: موجودی و جانبی های فراوان (رله حرارتی، کمکی، تایمر، اینترلاک) در ایران.
- مصرف پایین و نویز کم در سری NXC؛ مناسب تابلوهای مدرن و فضاهای حساس به صدا.
- یکپارچگی فرم فاکتور: توسعه تعویض ساده بدون بازطراحی اساسی ریل و سیم بندی.
- نصب quick & clean: پایانه های واضح، زمان مونتاژ کوتاه، سرویس پذیری آسان.
- پایداری عملیاتی: دوام بالا در سیکل های پرتکرار و محیط های صنعتی با شرایط سخت.
سری های مختلف کنتاکتور 65 آمپر چینت
کنتاکتور 65 آمپر چینت در دو سری کلاسیک NC1 و نسل جدید NXC عرضه می شود که هرکدام متناسب با شرایط پروژه ویژگی های خاص خود را دارند.
کنتاکتور 65 آمپر چینت سری NC1-6511
مدل NC1-6511 با طراحی کلاسیک و جریان نامی 65 آمپر، توانایی کنترل موتورهای سه فاز تا 30kW را دارد.
این سری به صورت پیش فرض با یک کنتاکت کمکی NC ارائه می شود و در مدارهای صنعتی عمومی بیشترین کاربرد را دارد.
قیمت اقتصادی و سازگاری کامل با رله های حرارتی باعث شده انتخابی مطمئن برای تابلوهای برق تاسیساتی باشد.
کنتاکتور 65 آمپر چینت سری NXC-65
مدل NXC-65 نسل جدید کنتاکتورهای چینت است که علاوه بر تحمل جریان 65 آمپر، عملکردی کم مصرف و کم صدا ارائه می دهد.
بوبین این سری بهینه سازی شده و برای کاهش تلفات انرژی و افزایش راندمان سیستم طراحی شده است.
امکان افزودن کنتاکت های جانبی و هماهنگی آسان با تجهیزات حفاظتی، آن را برای تابلوهای مدرن گزینه ای ایده آل می سازد.
مقایسه کدهای کنتاکتور 65 آمپر چینت
چینت این رده را در دو مدل اصلی عرضه می کند:
- NC1-6511 → سری کلاسیک با ۳ پل اصلی + ۱ کمک کنتاکت NC؛ اقتصادی و پرمصرف در پروژه های عمومی.
- NXC-65 → نسل جدید با بوبین کم مصرف و نویز کمتر؛ انتخابی مناسب برای تابلوهای مدرن و پروژه هایی که راندمان و صدای پایین اهمیت دارد.
| کد محصول |
سری |
توان موتور (400V) |
پل اصلی / کمکی |
بوبین های رایج |
ویژگی خاص |
| NC1-6511 |
NC1 کلاسیک |
30kW (≈40HP) |
3P + 1NC |
AC220 / AC110 / DC24 |
اقتصادی، پرکاربرد، سازگار با رله حرارتی |
| NXC-65 |
NXC نسل جدید |
30kW (≈40HP) |
3P (+ جانبی اختیاری) |
AC220 / AC110 / DC24 |
بوبین کم مصرف، صدای کمتر، راندمان بالا |
نحوه نصب و سیم بندی کنتاکتور 65 آمپر چینت
قطع برق: قبل از شروع نصب، برق مدار را قطع کنید.
اتصال بوبین: دو سر بوبین را به ولتاژ مناسب (مثلا 220 ولت AC) وصل کنید.
ورودی و خروجی: فاز و نول ورودی را به ترمینال های اصلی (L1، L2، L3) متصل کنید و خروجی ها را به بار متصل نمایید.
کنتاکت های کمکی: در صورت نیاز، از ترمینال های NO و NC برای کنترل تجهیزات جانبی استفاده کنید.
تست عملکرد: پس از نصب، کنتاکتور را تست کنید تا از عملکرد صحیح آن اطمینان حاصل شود.
قیمت کنتاکتور ۶۵ آمپر چینت
قیمت کنتاکتور ۶۵ آمپر چینت بسته به مدل انتخابی (NC1 یا NXC) و شرایط روز بازار متفاوت است.
برای اطلاع از آخرین قیمت، بررسی موجودی و دریافت مشاوره فنی جهت انتخاب مطمئن ترین گزینه برای پروژه های صنعتی و ساختمانی، با واحد فروش در ارتباط باشید.
الکتروشایلی نمایندگی معتبر چینت، آماده تامین نیاز پروژه های کوچک و بزرگ صنعتی شماست.
چنانچه هدف کنترل خطوط تغذیه بارهای سبک، سیستمهای روشنایی یا رلههای مدار فرمان باشد، کنتاکتور 9 آمپر چینت انتخابی کاملاً اقتصادی و منطبق با جریان نامی مصرفکننده خواهد بود.
خرید کنتاکتور ۶۵ آمپر چینت
مجموعه الکتروشایلی بهعنوان تأمینکننده تخصصی تجهیزات برق صنعتی، کنتاکتور ۶۵ آمپر چینت را با تضمین ۱۰۰٪ اصالت کالا و ارائه گارانتی معتبر شرکتی در اختیار صنعتگران و تابلوسازان قرار میدهد.
این کلید الکترومغناطیسی با تحمل جریان ۶۵ آمپر در رده کاری AC-3، انتخابی ایدهآل و مقرونبهصرفه برای راهاندازی و کنترل بیوقفه موتورهای سهفاز تا توان ۳۰ کیلووات است.
کارشناسان فنی الکتروشایلی آمادهاند تا شما را در زمینه انتخاب دقیق ولتاژ بوبین متناسب با مدار فرمان، بررسی هماهنگی با بیمتال و بهینهسازی تابلو برق راهنمایی کنند.
برای استعلام قیمت همکاری، دریافت پیشفاکتور رسمی و ثبت سفارش با امکان ارسال سریع به سراسر کشور، همین حالا با واحد فروش الکتروشایلی تماس بگیرید.
سوالات متداول کنتاکتور 65 آمپر چینت
1. آیا کنتاکتور 65 آمپر چینت برای موتورهای سه فاز مناسب است؟
بله، این کنتاکتور برای کنترل موتورهای سه فاز تا 65 آمپر مناسب است.
2. آیا این مدل دارای کنتاکت کمکی است؟
بله، دارای یک کنتاکت کمکی (1NO+1NC) است که برای کنترل مدارهای جانبی استفاده میشود.
3. آیا امکان تعویض بوبین در این کنتاکتور وجود دارد؟
بله، در صورت خرابی بوبین، میتوان آن را تعویض کرد.
4. این کنتاکتور با چه ولتاژهایی عرضه میشود؟
بوبین آن در ولتاژهای مختلف 24V، 110V، 220V و 380V AC موجود است.
5. نحوه تشخیص خرابی کنتاکتور چگونه است؟
اگر کنتاکتور هنگام تحریک عمل نکند یا بوی سوختگی بدهد، ممکن است خراب شده باشد و نیاز به تعویض دارد.
