مدار الکتریکی چیست؟ اجزا + کاربرد

مدار الکتریکی چیست؟ اجزا + کاربرد

در عصر حاضر، تکنولوژی الکتریکی به یکی از ارکان اساسی زندگی مدرن تبدیل شده است. از لحظه‌ای که صبح از خواب بیدار می‌شویم و لامپ اتاق را روشن می‌کنیم تا زمانی که شب هنگام با استفاده از تلفن همراه خود در اینترنت جستجو می‌کنیم، مدارهای الکتریکی نقش کلیدی در هر جنبه از زندگی روزمره ما ایفا می‌کنند. اما این سیستم‌های پیچیده که چنین تاثیرات گسترده‌ای دارند، چگونه کار می‌کنند؟ مدار الکتریکی، به عنوان هسته اصلی بسیاری از دستگاه‌ها و سیستم‌های الکترونیکی، شامل اجزای متعددی است که هر یک وظیفه خاصی بر عهده دارند. از منابع تغذیه و هادی‌ها گرفته تا مقاومت‌ها، خازن‌ها، و سوئیچ‌ها، هر جزء در یک مدار الکتریکی نقش حیاتی ایفا می‌کند.

درک کامل از اجزا و نحوه عملکرد مدارهای الکتریکی نه تنها برای مهندسان و تکنسین‌ها مهم است، بلکه برای هر فردی که از دستگاه‌های الکتریکی استفاده می‌کند نیز می‌تواند مفید باشد. این دانش به ما امکان می‌دهد تا بهتر از تجهیزات خود مراقبت کنیم، به صورت بهینه‌تر از انرژی استفاده کنیم و در صورت بروز مشکلات، بتوانیم به راحتی علت را شناسایی و برطرف کنیم.

علاوه بر کاربردهای روزمره، مدارهای الکتریکی در صنایع مختلف از جمله پزشکی، مخابرات، حمل و نقل، و تولید نیز نقش بسیار مهمی دارند. برای مثال، دستگاه‌های پزشکی پیشرفته مانند MRI و EKG، سیستم‌های ارتباطی جهانی و خودروهای برقی همه به مدارهای الکتریکی وابسته هستند. در این مقاله، به بررسی دقیق‌تر اجزای مختلف مدارهای الکتریکی و معرفی انواع مدار الکتریکی و کاربردهای گسترده آن‌ها در دنیای امروز خواهیم پرداخت. هدف این است که به شما درک عمیق‌تری از این سیستم‌های پیچیده بدهیم و نشان دهیم چگونه این تکنولوژی‌ها زندگی ما را متحول کرده‌اند.

تاریخچه مدار الکتریکی

تاریخچه مدارهای الکتریکی به عنوان بخشی از تاریخ فناوری الکتریکی، به طور گسترده‌ای به تاریخچه تکامل علم و فناوری برق و الکترونیک برمی‌گردد. در زیر به برخی از رویدادهای کلیدی در تاریخچه مدارهای الکتریکی اشاره می‌کنم:

اکتشاف الکتریسیته:  اکتشاف پدیده الکتریسیته در قرن 17 توسط علماءی همچون ویلیام گیلبرت و کارل فریدریش گائوس اولین گام در شکل‌گیری دانش الکتریسیته بود. این اکتشافات پایه‌هایی برای توسعه مفاهیم اولیه الکترونیک فراهم کرد.

قانون اهم:  در قرن 19، ژورژ اوهم با ارائه قانون اهم، رابطه میان ولتاژ، جریان و مقاومت را توصیف کرد. این قانون اساس تحلیل و طراحی مدارهای الکتریکی را فراهم آورد.

اختراع باتری:  اختراع باتری در اواخر قرن 18 توسط الشازر و وولتا باعث شد که یک منبع پایدار و قابل حمل از انرژی الکتریکی فراهم آید، که این امر راه را برای ایجاد مدارهای الکتریکی بهینه تر باز کرد.

اختراع لامپ الکتریکی:  اختراع لامپ الکتریکی توسط توماس ادیسون در اوایل قرن 20، باعث شد که نور الکتریکی به صورت گسترده‌تری در خانه‌ها و صنعت مورد استفاده قرار بگیرد.

توسعه ترانزیستور:  در دهه‌های 1940 و 1950، توسعه ترانزیستور توسط بارنی براتین، ویلیام شاکلی و والتر براتین انقلابی در علم الکترونیک به ارمغان آورد. ترانزیستورها به عنوان کلیدی‌ترین عنصرها در مدارهای الکترونیکی، اندازه و کارایی آنها را به شدت افزایش داد.

ارتقاء تکنولوژی الکترونیکی:  از دهه‌های 1970 و 1980 به بعد، پیشرفت‌های چشمگیر در حوزه تکنولوژی الکترونیکی، از جمله اختراع مدارهای مجتمع و پردازنده‌های کامپیوتری، به سرعت رشد کردند و به دنیایی پر از ابزارهای الکترونیکی پیشرفته و مدرن منجر شدند.

تاریخچه مدارهای الکتریکی نشان می‌دهد که این فناوری از رشد و تکامل چشمگیری برخوردار بوده و از ابتدای کشف الکتریسیته تا ارتقاء به مدارهای الکترونیکی پیچیده و فوق پیشرفته، از اهمیت فراوانی برخوردار است.

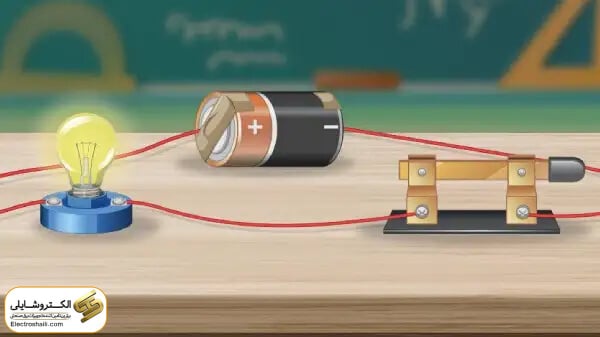

مدار الکتریکی چیست؟

مدار الکتریکی یک مسیر بسته است که برای جریان یافتن جریان الکتریکی طراحی شده است. این مسیر شامل مجموعه‌ای از اجزای الکتریکی و الکترونیکی است که به صورت سری یا موازی به هم متصل شده‌اند و یک مسیر پیوسته برای عبور جریان فراهم می‌کنند. هدف اصلی مدار الکتریکی، انتقال، کنترل و تبدیل انرژی الکتریکی به انواع دیگر انرژی (مانند نور، حرارت، یا حرکت) است.

وقتی تمامی قطعات تشکیل دهنده یک مدار الکتریکی از نوع الکتریکی باشند، مدار را می‌توان به عنوان یک مدار الکتریکی تعریف کرد. این قطعات الکتریکی از جمله منابع تغذیه، مقاومت‌ها، خازن‌ها، سلف‌ها و سوئیچ‌ها هستند که برای کنترل جریان الکتریکی در مدار استفاده می‌شوند.

از سوی دیگر، وقتی که برخی از قطعات مدار الکتریکی الکتریکی باشند و برخی دیگر الکترونیکی باشند، مدار را مدار الکترونیکی نامیده می‌شود. به عنوان مثال، وقتی که مدار شامل مقاومت‌ها و خازن‌ها باشد و همچنین دارای دیودها و ترانزیستورها نیز باشد، می‌توان آن را به عنوان یک مدار الکترونیکی دسته‌بندی کرد.

با توجه به این توضیحات، می‌توان گفت که مدار الکتریکی اساساً از قطعات الکتریکی تشکیل شده و مدار الکترونیکی شامل قطعات الکتریکی و الکترونیکی است. این تفاوت در قطعات تشکیل دهنده مدار، نوع و عملکرد نهایی آن را تعیین می‌کند.

به طور خلاصه، مدار الکتریکی سیستمی است که از طریق آن انرژی الکتریکی از منبع تغذیه به بارها منتقل شده و به انواع دیگر انرژی تبدیل می‌شود. این سیستم از اجزای مختلفی تشکیل شده که هر کدام نقش ویژه‌ای در عملکرد کلی مدار دارند.

انواع مدار الکتریکی

انواع مختلف مدارهای الکتریکی شامل:

مدار باز (Open Circuit)

در این نوع مدار، هیچ ارتباط الکتریکی بین دو سر اتصال وجود ندارد، بنابراین جریان الکتریکی نمی‌تواند جریان پیدا کند.

مدار بسته (Closed Circuit)

در این نوع مدار، یک مسیر بسته برای جریان الکتریکی وجود دارد و جریان می‌تواند از یک سر اتصال به سر دیگر برسد.

مدار کوتاه (Short Circuit)

در این نوع مدار، دو سر اتصال با یکدیگر مستقیماً متصل شده‌اند، که موجب افزایش ناگهانی جریان الکتریکی و خطرات برای قطعات مدار می‌شود.

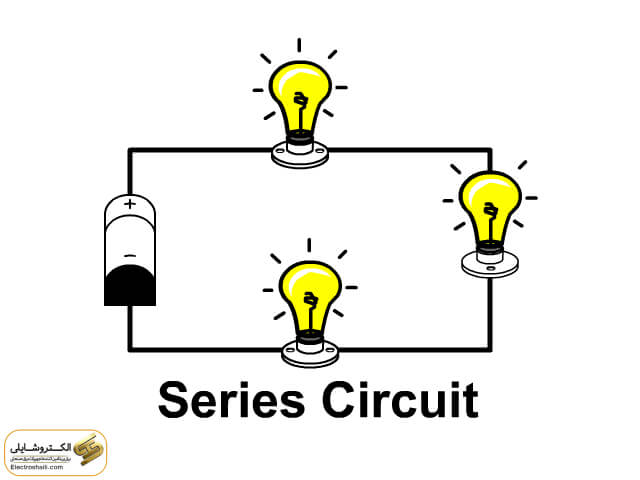

مدار سری (Series Circuit)

در این نوع مدار، اجزای الکتریکی به ترتیب متوالی به یکدیگر متصل شده‌اند و جریان به صورت یک مسیر پیوسته از یک قطعه به قطعه دیگر جریان می‌یابد.

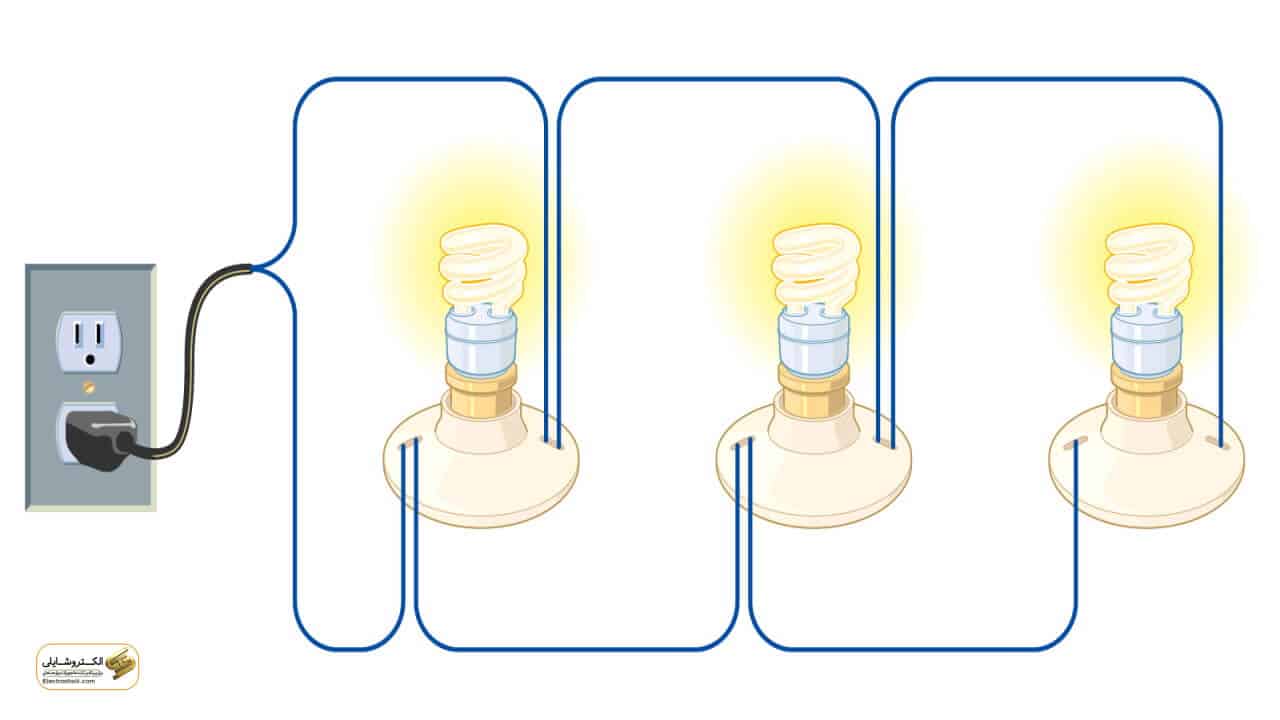

مدار موازی (Parallel Circuit)

در این نوع مدار، اجزای الکتریکی به صورت موازی یکدیگر متصل شده‌اند و جریان به صورت مسیرهای موازی از یک قطعه به قطعه دیگر جریان می‌یابد.

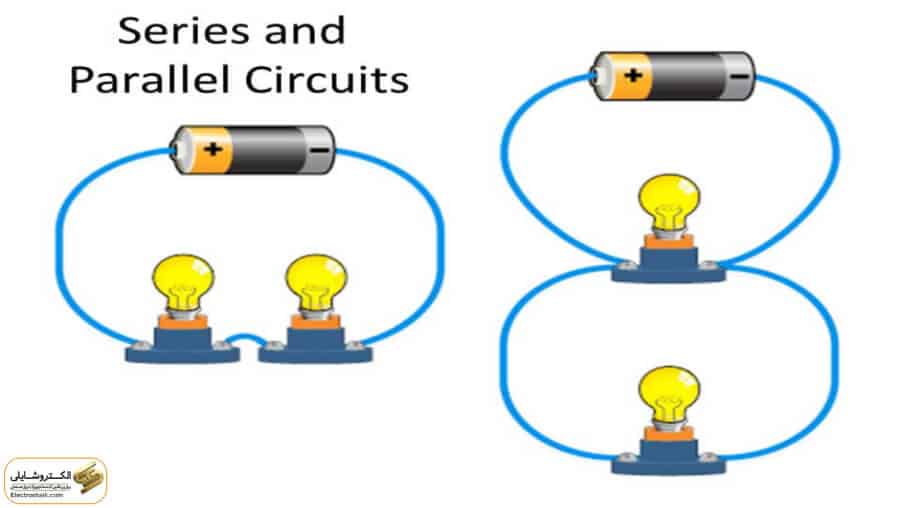

مدار سری-موازی (Series-Parallel Circuit)

این نوع مدار شامل ترکیبی از مدارهای سری و موازی است و اجزای مختلف در قسمت‌های مختلف از مدار به این صورت متصل شده‌اند.

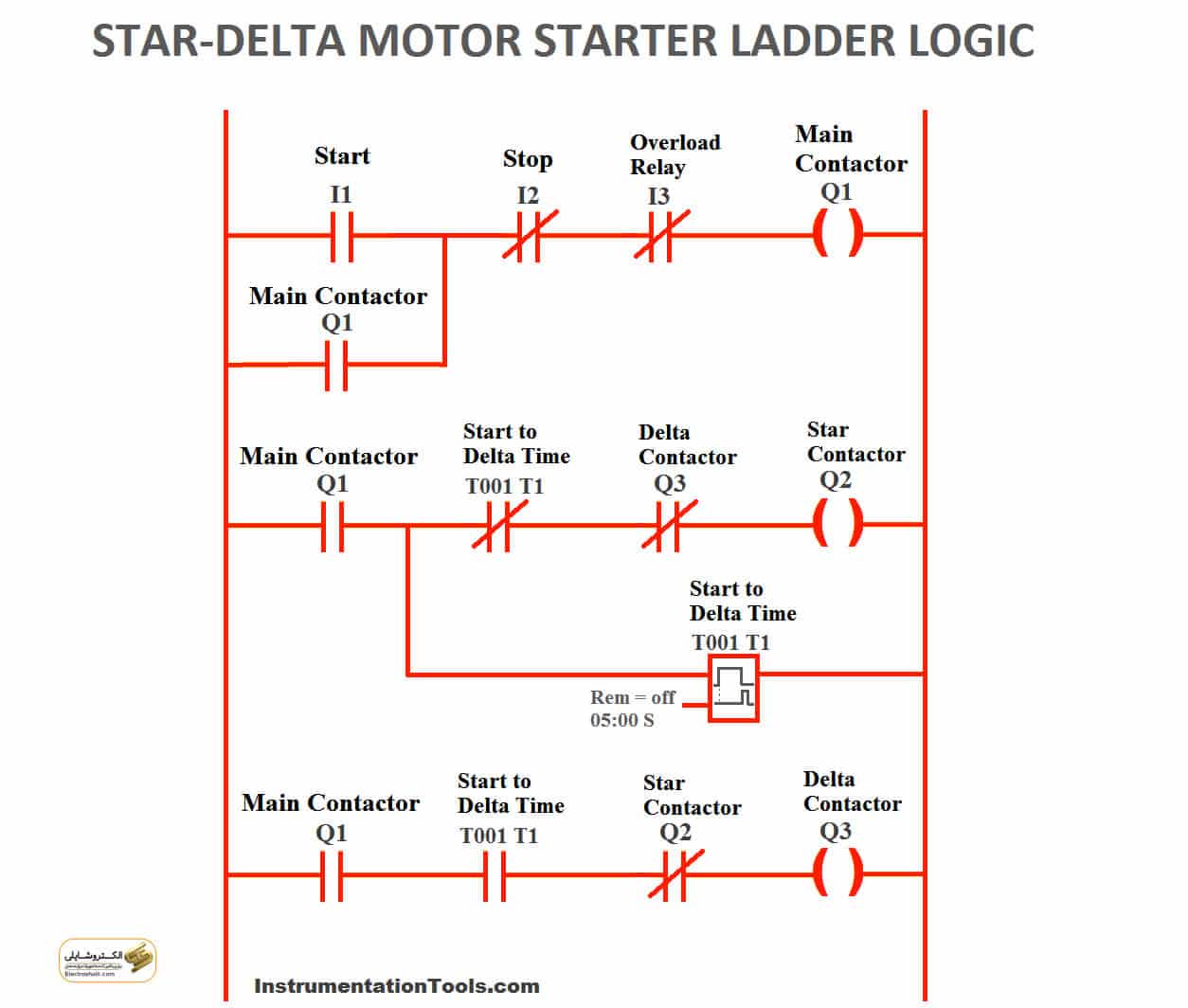

مدار الکتریکی ستاره – دلتا (Star-Delta Circuit)

این دو سیستم متداول در صنعت برق است که برای کنترل و توزیع جریان در سیستم‌هایی با بارهای سه فازه مورد استفاده قرار می‌گیرند.

مدار AC

در این نوع مدار، جریان الکتریکی با فرکانس متناوب عمل می‌کند، که بسیاری از شبکه‌های برق عمومی از این نوع مدار استفاده می‌کنند.

مدار DC

در این نوع مدار، جریان الکتریکی به صورت دائمی و در یک جهت جریان دارد، که بسیاری از باتری‌ها و منابع تغذیه DC از این نوع مدار هستند.

مدارهای تک فاز و مدارهای چند فازی

این دو نوع مدار بر اساس تعداد فازهای سیگنال الکتریکی (مانند فاز تک یا سه فاز) تعریف می‌شوند و در بسیاری از کاربردهای برق و الکترونیک مورد استفاده قرار می‌گیرند.

مدار فعال (Active Circuit) و مدار غیر فعال (Passive Circuit)

مدارهای فعال شامل قطعاتی مانند ترانزیستورها و آمپلی‌فایرها هستند که انرژی را تقویت و کنترل می‌کنند، در حالی که مدارهای غیر فعال معمولاً شامل قطعات مانند مقاومت‌ها، خازن‌ها و سلف‌ها هستند که انرژی را تغییر نمی‌دهند.



مدار خطی (Linear Circuit) و مدار غیر خطی (Nonlinear Circuit)

مدارهای خطی تحت قانون اهم عمل می‌کنند و رابطه بین ولتاژ و جریان به صورت خطی است، در حالی که مدارهای غیر خطی در اثر نوسانات و تغییرات غیر خطی در ولتاژ و جریان عمل می‌کنند.

مدارهای یک طرفه (Unipolar Circuit) و مدارهای دوطرفه (Bipolar Circuit)

در مدارهای یک طرفه، جریان الکتریکی فقط در یک جهت (به سمت مثبت یا منفی) جریان دارد، در حالی که در مدارهای دوطرفه، جریان در هر دو جهت جریان دارد.

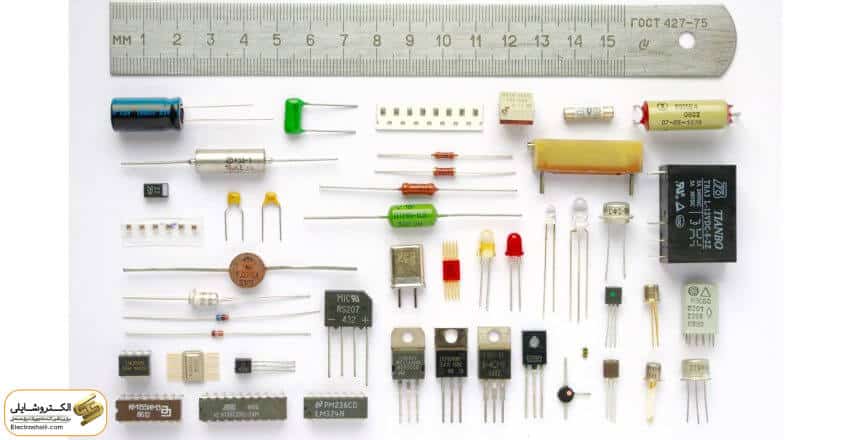

اجزاء مدار الکتریکی

مدار الکتریکی از اجزای مختلفی تشکیل شده است، هر کدام کارکردها و وظایف خاص خود را دارند. در ادامه اجزای اصلی مدار الکتریکی به همراه توضیحات آنها آورده شده است:

منبع تغذیه (Power Supply)

منبع تغذیه یکی از اجزای اساسی مدار الکتریکی است که برای تأمین انرژی الکتریکی به مدار استفاده می‌شود. این منابع می‌توانند انرژی الکتریکی را به شکل ولتاژ مستقیم (DC) یا ولتاژ متناوب (AC) فراهم کنند، که به وسیله باتری‌ها، آداپتورها یا منابع تغذیه سیار انجام می‌شود.

سیم‌ها یا رساناها (Conductors)

سیم‌ها یا رساناها برای انتقال جریان الکتریکی از یک نقطه به نقطه دیگر در مدار استفاده می‌شوند. این اجزا باید مقاومت کمی داشته باشند تا از انتقال جریان به خوبی اطمینان حاصل شود، و عمدتاً از موادی مانند مس استفاده می‌شوند.

مقاومت‌ها (Resistors)

مقاومت‌ها اجزایی هستند که جریان الکتریکی را محدود کرده و مقاومت الکتریکی را ایجاد می‌کنند. این اجزا برای کنترل جریان، تقسیم ولتاژ و تولید گرما استفاده می‌شوند.

خازن‌ها (Capacitors)

خازن‌ها قادرند انرژی الکتریکی را ذخیره و تخلیه کنند. این اجزا برای فیلترینگ، تأخیر جریان و تنظیم ولتاژ استفاده می‌شوند و توانایی ذخیره انرژی در الکتریکیت را دارند.

سلف‌ها (Inductors)

سلف‌ها نیز مانند خازن‌ها انرژی الکتریکی را ذخیره و تخلیه می‌کنند، اما این بار با استفاده از میدان مغناطیسی. آنها برای فیلترینگ، تنظیم ولتاژ و تقویت سیگنال‌ها استفاده می‌شوند.

دیودها (Diodes)

دیودها جریان الکتریکی را فقط در یک جهت عبور می‌دهند و در جهت مخالف آن را مسدود می‌کنند. این اجزا برای تبدیل AC به DC، حفاظت از مدار و تولید سیگنال‌های ترازویی استفاده می‌شوند.

ترانزیستورها (Transistors)

ترانزیستورها از جمله قطعات الکترونیکی هستند که جریان الکتریکی را کنترل می‌کنند. آنها برای تقویت سیگنال‌ها، سوئیچینگ و تولید موج‌های الکترونیکی استفاده می‌شوند.

مدارهای مجتمع (Integrated Circuits – ICs)

این اجزا شامل چندین قطعه الکترونیکی درون یک تراشه کوچک هستند و وظیفه‌های مختلفی را انجام می‌دهند، از جمله پردازش سیگنال، حافظه و کنترل.

همه این اجزا با هم ترکیب شده‌اند تا یک مدار الکتریکی کامل را تشکیل دهند که برای کاربردهای مختلفی مانند الکترونیک مصرفی، ابزارهای اندازه‌گیری، سیستم‌های ارتباطی و سیستم‌های قدرت استفاده می‌شود. هر کدام از این اجزا وظایف و کاربردهای خاص خود را دارند و با همکاری تعاملی، عمل منظم و کارآمدی را برای مدارها فراهم می‌کنند. به عنوان مثال، منابع تغذیه به مدار انرژی الکتریکی می‌رسانند، سیم‌ها جریان را انتقال می‌دهند، مقاومت‌ها جریان را محدود و تنظیم می‌کنند، خازن‌ها و سلف‌ها انرژی را ذخیره و تخلیه می‌کنند، دیودها جریان را تبدیل و کنترل می‌کنند، ترانزیستورها سیگنال‌ها را تقویت و کنترل می‌کنند، و مدارهای مجتمع عملیات مختلف را درون یک تراشه کوچک انجام می‌دهند.

نحوه عملکرد مدار الکتریکی

عملکرد مدار الکتریکی بر اساس عملکرد و تعامل اجزا الکتریکی آن مشخص می‌شود. در ادامه، مراحل عملکرد مدار الکتریکی را توضیح می‌دهیم:

تأمین انرژی:  عملکرد مدار الکتریکی با تأمین انرژی از منبع تغذیه (مانند باتری، منبع تغذیه DC یا AC) آغاز می‌شود. منبع تغذیه انرژی الکتریکی را تأمین می‌کند که لازم است تا اجزای مدار به کار خود بپردازند.

جریان الکتریکی:  با اعمال ولتاژ از منبع تغذیه، جریان الکتریکی در سیم‌ها و رساناها شروع به جریان می‌کند. این جریان الکتریکی الکترون‌ها را از یک نقطه به نقطه دیگر در مدار منتقل می‌کند.

تعامل اجزا الکتریکی:  در این مرحله، اجزای الکتریکی مانند مقاومت‌ها، خازن‌ها، سلف‌ها، دیودها، ترانزیستورها و سایر قطعات الکترونیکی با یکدیگر تعامل می‌کنند. مقاومت‌ها جریان الکتریکی را محدود کرده و ولتاژ را تقسیم می‌کنند، خازن‌ها و سلف‌ها انرژی الکتریکی را ذخیره و تخلیه می‌کنند، دیودها جریان را در یک جهت می‌گذرانند و ترانزیستورها برای کنترل جریان و ولتاژ استفاده می‌شوند.

تبدیل و توزیع انرژی:  در این مرحله، انرژی الکتریکی توسط اجزا مدار به انواع فعالیت‌ها تبدیل می‌شود. برای مثال، در مدارهای روشنایی، انرژی الکتریکی به نور تبدیل می‌شود و در مدارهای الکترونیکی مصرفی، انرژی الکتریکی به صورت صدا یا تصویر تبدیل می‌شود.

کنترل و کاربرد مدار:  از طریق ترانزیستورها، میکروکنترلرها، سنسورها و سایر قطعات الکترونیکی، عملکرد مدار کنترل می‌شود و به مقاصد خاصی مانند کنترل دما، رطوبت، فشار، سرعت، ولتاژ یا جریان، نور و سایر پارامترهای محیطی مورد استفاده قرار می‌گیرد. این کنترل‌ها می‌توانند به صورت خودکار یا دستی انجام شوند و از این طریق، مدار الکتریکی می‌تواند به طور انعطاف‌پذیر به نیازهای مختلف محیطی و کاربردی پاسخ دهد.





کاربردهای مدار الکتریکی

مدارهای الکتریکی در صنعت برق و بسیاری از زمینه‌های دیگر کاربردهای گسترده‌ای دارند. در ادامه، به تعدادی از کاربرد اصلی مدارهای الکتریکی در صنعت برق و سایر صنایع مرتبط می‌پردازیم و هرکدام را مختصری توضیح می‌دهیم:

سیستم‌های توزیع و انتقال برق:  مدارهای الکتریکی در سیستم‌های توزیع و انتقال برق نقش حیاتی دارند. این سیستم‌ها شامل ترانسفورماتورها، خطوط انتقال، سوئیچ‌ها و تجهیزات حفاظتی هستند که جریان برق را از نیروگاه‌ها به مصرف‌کنندگان نهایی منتقل می‌کنند. این مدارها تضمین می‌کنند که برق با کمترین اتلاف انرژی و بیشترین بازده به دست مصرف‌کنندگان برسد.

مدارهای کنترل و حفاظت:  مدارهای الکتریکی در سیستم‌های کنترل و حفاظت برای نظارت و مدیریت جریان برق استفاده می‌شوند. این شامل رله‌های حفاظتی، قطع‌کننده‌های مدار و سیستم‌های مانیتورینگ است که از آسیب به تجهیزات و شبکه برق در صورت بروز خطاهای الکتریکی جلوگیری می‌کنند.

سیستم‌های تولید برق:  در نیروگاه‌ها، مدارهای الکتریکی برای کنترل تولید برق و انتقال آن به شبکه توزیع استفاده می‌شوند. این شامل ژنراتورها، تجهیزات تبدیل انرژی (مانند توربین‌ها) و سیستم‌های کنترل فرکانس و ولتاژ است که تولید برق پایدار و ایمن را تضمین می‌کنند.

انرژی‌های تجدیدپذیر:  مدارهای الکتریکی در سیستم‌های انرژی تجدیدپذیر مانند پنل‌های خورشیدی و توربین‌های بادی به‌کار می‌روند. این مدارها شامل اینورترها، کنترل‌کننده‌های شارژ و سیستم‌های ذخیره‌سازی انرژی هستند که انرژی تولیدشده را به شکل قابل استفاده برای مصرف‌کنندگان تبدیل می‌کنند و آن را به شبکه برق متصل می‌سازند.

سیستم‌های روشنایی:  مدارهای الکتریکی برای طراحی و کنترل سیستم‌های روشنایی در منازل، ادارات، و محیط‌های صنعتی استفاده می‌شوند. این شامل سیستم‌های روشنایی هوشمند است که می‌توانند به صورت خودکار بر اساس شرایط نوری محیط، روشنایی را تنظیم کنند و مصرف انرژی را بهینه کنند.

الکترونیک مصرفی:  دستگاه‌های الکترونیکی مصرفی مانند تلویزیون‌ها، رادیوها، تلفن‌های همراه و کامپیوترها همگی از مدارهای الکتریکی پیچیده‌ای برای عملکرد خود استفاده می‌کنند. این مدارها شامل مدارات پردازشی، حافظه، و سیستم‌های ارتباطی هستند که تجربه کاربری بهتری را ارائه می‌دهند.

خودروهای الکتریکی و هیبریدی:  مدارهای الکتریکی در خودروهای الکتریکی و هیبریدی برای مدیریت باتری، سیستم‌های موتور الکتریکی، و سایر اجزای الکترونیکی استفاده می‌شوند. این مدارها نه تنها راندمان انرژی خودرو را افزایش می‌دهند بلکه امکانات پیشرفته‌ای مانند سیستم‌های ناوبری و کنترل هوشمند را نیز فراهم می‌کنند.

سیستم‌های اتوماسیون صنعتی:  مدارهای الکتریکی در سیستم‌های اتوماسیون صنعتی برای کنترل فرآیندهای تولید و بهینه‌سازی عملکرد ماشین‌آلات استفاده می‌شوند. این شامل PLC‌ها (کنترلرهای منطقی برنامه‌پذیر)، سنسورها و محرک‌ها است که فرآیندهای تولید را خودکار و کارآمد می‌سازند.

سیستم‌های مخابراتی:  در سیستم‌های مخابراتی، مدارهای الکتریکی برای انتقال و دریافت سیگنال‌های الکتریکی استفاده می‌شوند. این شامل مدارهای تقویت‌کننده، فیلترها، و مدارات دیجیتال است که ارتباطات بی‌سیم و باسیم را ممکن می‌سازند.

تجهیزات پزشکی:  مدارهای الکتریکی در تجهیزات پزشکی برای تشخیص و درمان بیماری‌ها استفاده می‌شوند. این شامل دستگاه‌های تصویربرداری (مانند MRI و CT)، دستگاه‌های مانیتورینگ بیمار، و تجهیزات درمانی (مانند دستگاه‌های لیزری و الکتروکاردیوگرام) است که نیازمند مدارهای دقیق و قابل اعتماد هستند.



این کاربردها تنها بخشی از نقش گسترده و حیاتی مدارهای الکتریکی در صنایع مختلف هستند. هر یک از این مدارها باید با دقت و مطابق با استانداردهای ایمنی طراحی و اجرا شوند تا عملکرد بهینه و ایمنی سیستم‌ها تضمین شود.

جمع بندی

بطورکلی، مدار الکتریکی به عنوان یک سیستم بسته از اجزای الکتریکی و الکترونیکی است که برای کنترل، تبدیل، و انتقال انرژی الکتریکی و اطلاعات بکار می‌رود. این اجزا شامل منابع تغذیه، مقاومت‌ها، خازن‌ها، سلف‌ها، دیودها، ترانزیستورها و سایر قطعات الکترونیکی است.

مدارهای الکتریکی در زندگی روزمره و صنایع مختلف کاربردهای فراوانی دارند. این کاربردها شامل الکترونیک مصرفی، ابزارهای الکتریکی، صنایع برق، اتوماسیون صنعتی، ارتباطات، سیستم‌های کنترل، الکترونیک پزشکی، و فناوری اطلاعات و ارتباطات (ICT) می‌شود.

به طور کلی، مدار الکتریکی به عنوان یک پایه مهم در تکنولوژی مدرن و زندگی روزمره ما مؤثر است. از طریق ترکیب مهارت‌های الکترونیکی و فناوری، امکانات جدیدی برای ارتباط، کنترل، و انتقال اطلاعات و انرژی فراهم می‌آید. با توسعه روزافزون فناوری، انتظار می‌رود که نقش مدارهای الکتریکی در زندگی ما همچنان به رشد و گسترش ادامه یابد و با ارائه راه‌حل‌های نوآورانه، به بهبود کیفیت و راحتی زندگی انسان‌ها کمک کند.
