شینه یا باسبار چیست و چه کاربردی دارد؟

شینه یا باسبار چیست و چه کاربردی دارد؟

شینه یا باسبار: مفهوم، کاربرد، و تفاوت با سیم و کابل

در دنیای الکترونیک، شینه یا باسبار از اصطلاحاتی است که ممکن است به آن برخورد کرده باشید، اما احتمالاً اطلاعات دقیق درباره کاربرد و اهمیت آن را ندارید. این مقاله به بررسی جزئیات کامل شینه پرداخته و به شما کمک می‌کند تا با مفهوم و انواع مختلف آن آشنا شوید.

شینه به عنوان یک جزء اساسی در پروژه‌های الکترونیکی به کار می‌رود و نقش بسیار مهمی در انتقال جریان الکتریکی دارد. در این مقاله به تعریف دقیق شینه، کاربردهای آن در پروژه‌های الکترونیکی، و تفاوت‌های آن با سیم و کابل پرداخته خواهد شد.

اگر به دنبال اطلاعات جامع و مفید در زمینه استفاده از شینه در پروژه‌های الکترونیکی هستید، با ما همراه باشید تا به شما جزئیات بیشتری ارائه دهیم.

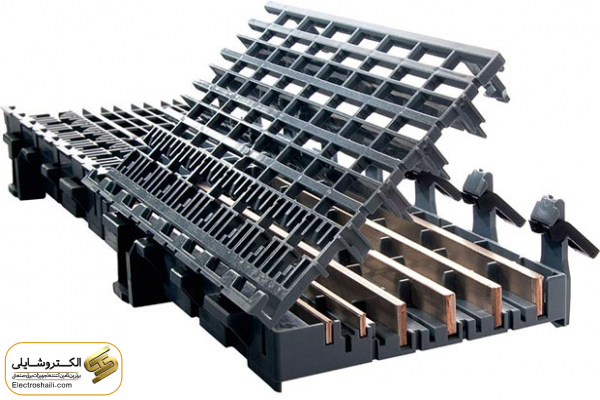

شینه یا باسبار چیست و چه کاربردی دارد؟

شینه چیست؟

شینه یک قطعه حیاتی در سیستم‌های برقی است که به جای کابل و سیم برای انتقال برق در تابلوهای برق مورد استفاده قرار می‌گیرد. این قطعات عمدتاً از مس یا آلومینیوم ساخته شده و شکل مستطیلی یا مکعبی دارند. ظرفیت جریانی که توسط شینه‌ها پشتیبانی می‌شود، باید بیشتر از جریان نامی کلید تغذیه تجهیزات باشد. در اصطلاح ساده، شینه مسئول جمع‌آوری و توزیع انرژی در تابلو برق است.

زمانی که نیاز به انتقال جریان بسیار بالا در سیستم برق وجود دارد، از شینه استفاده می‌شود. انواع مختلف شینه‌ها بر اساس جریان استاندارد خود مشخص می‌شوند و شینه‌های فرعی با آمپر کمتر نیز وجود دارند. به منظور جلوگیری از خطرات احتمالی مانند برق‌گرفتگی، این شینه‌ها با عایق لاستیکی پوشیده می‌شوند.

مزایای بکارگیری شینه یا باس بار در تابلوهای برق:

استفاده از شینه در تابلوهای برق به لحاظ فنی و ایمنی با مزایای فراوانی همراه است. هنگامی که جریان الکتریکی به میزان زیادی افزایش می‌یابد، استفاده از کابل برق دچار کاستگی‌هایی خواهد شد. در چنین شرایطی، انتخاب شینه به عنوان جایگزینی قدرتمند و ایمن امکان‌پذیر است. شینه‌ها نسبت به کابل‌ها دارای ایمنی بیشتر و عملکرد بسیار بهتری هستند، به‌ویژه در مواقعی که ولتاژهای بالا مد نظر باشند. برای ولتاژهای پایین به عنوان جایگزین، از کابل و سیم استفاده می‌شود.

علاوه بر این، مزایای دیگر استفاده از شینه عبارتند از:

  1. قابلیت آسان تعویض و جایگزینی شینه‌ها.
  2. افزودن زیبایی به تابلو برق از طریق شکل مکعب مستطیلی شینه.
  3. دارا بودن استحکام و قدرت بالا در مقایسه با سیم و کابل.
  4. راحتی عبور جریان برق به دلیل شکل خاص مکعب مستطیلی شینه.
  5. ایجاد امکان انشعاب‌گیری در سیستم.

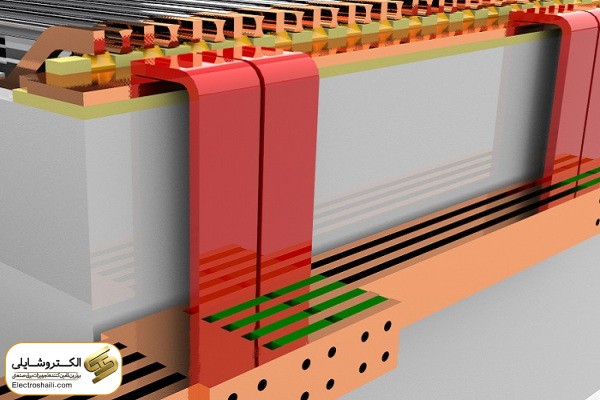

مزایای بکارگیری شینه یا باس بار در تابلوهای برق

اصول بنیادی در ساختاردهی شینه‌بندی

ساختار شینه‌بندی یک زمینه بسیار گسترده و متنوع است که نیاز به توجه دقیق به جزئیات و معیارهای مختلف دارد. انتخاب مناسب‌ترین ساختار شینه با توجه به مزایا و معایب آن امری حیاتی است. این اصول در ساختاردهی شینه‌بندی شامل موارد زیر می‌شوند:

  1. موقعیت پست در سیستم قدرت:

   بررسی موقعیت دقیق پست در سیستم قدرت و نقش آن در تأمین انرژی به مصرف‌کنندگان.

  1. قابلیت اطمینان:

   ارائه قابلیت اطمینان لازم برای تأمین پایدار انرژی برای مصرف‌کنندگان.

  1. سطح ولتاژ فیدرها:

   ارزیابی سطح ولتاژ فیدرهای ورودی و خروجی در ساختار شینه‌بندی.

  1. ظرفیت انتقال انرژی:

   ارتقاء ظرفیت انتقال انرژی الکتریکی در پست‌ها به منظور بهینه‌سازی عملکرد سیستم.

  1. تعداد و ارتباط فیدرها:

   تعیین تعداد و ارتباط فیدرهای تغذیه‌شونده و نحوه ارتباط آنها با پست‌های مربوطه.

  1. محدودیت‌ها:

   شناسایی و بررسی محدودیت‌های موجود در ساختار شینه‌بندی.

  1. تحلیل هزینه‌ها:

   بررسی هزینه‌های پست و سایر عوامل اقتصادی مؤثر در تصمیم‌گیری.

  1. انعطاف‌پذیری:

   ارتقاء قابلیت انعطاف‌پذیری ساختار شینه‌بندی برای سازگاری با تغییرات و نیازهای متغیر سیستم.

این اصول با همکاری و توجه به نیازهای خاص هر پروژه، به‌عنوان راهنمایی مؤثر در ساختاردهی بهینه شینه‌بندی مورد استفاده قرار می‌گیرند.

تجزیه و تحلیل انواع خم در شینه‌ها

مفهوم خم در شینه چیست؟ برای بهره‌وری بیشتر از شینه‌ها در تابلو برق، لازم است شکل آنها خم شود. این خم‌ها به دو شکل دستی و دستگاهی انجام می‌شوند و انواع مختلفی دارند که در ادامه به معرفی آنها می‌پردازیم.

  1. خم در ضخامت:

   این نوع خم برای ایجاد ارتباط بهتر بین قطعات کنار یکدیگر استفاده می‌شود. اندازه خم در ضخامت توسط فاصله دو ترمینال که باید متصل شوند، مشخص می‌شود. این خم به دو صورت دایره‌ای و بیضی انجام می‌شود و نیاز به گرم‌کردن شینه دارد تا خم به درستی انجام شود.

  1. خم در عرض:

   خم در عرض برای تغییر جهت مسیر شینه به‌کار می‌رود و زاویه این خم معمولاً ۹۰ درجه است. این نوع خم قابلیت ایجاد زاویه‌های دلخواه را هم دارد.

  1. خم چرخشی:

   در این نوع خم، شینه پیچ و تاب داده می‌شود و زمانی استفاده می‌شود که نیاز به تغییر جهت سطح شینه وجود دارد. این تغییر جهت باید در راستا و امتداد حرکت شینه انجام شود.

  1. خم پله‌ای:

   این خم زمانی استفاده می‌شود که دو قطعه هم‌تراز نباشند و هدف از آن ایجاد ارتباط الکتریکی بین دو قطعه است.

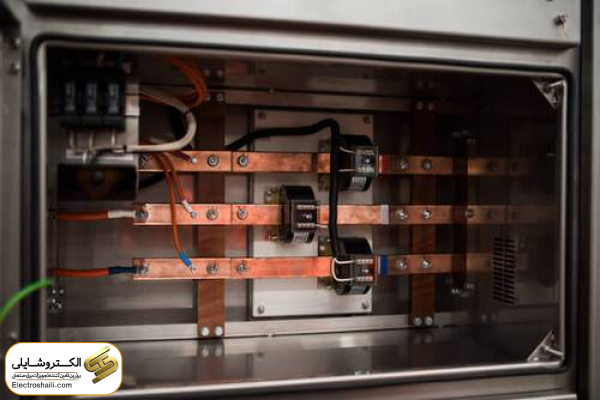

انواع شینه و کاربردهای آن‌ها

شینه‌ها به عنوان قطعات بسیار حیاتی در تجهیزات الکتریکی شناخته می‌شوند و انواع مختلفی دارند که با دقت باید با آنها آشنا شوید. در ادامه به بررسی انواع شینه و کاربردهای آن‌ها خواهیم پرداخت.

  1. شینه فاز:

   شینه فاز یک نوع شینه است که ظرفیت الکتریکی آن نباید از ۱۵۰ درصد شدت جریان نامی کلید اصلی که تابلو از آن تغذیه می‌شود، کمتر باشد. این نوع شینه برای توزیع جریان‌های فاز در سیستم‌های الکتریکی استفاده می‌شود.

  1. شینه ارت و نول:

   شینه ارت و نول برای اتصال هادی‌های حفاظتی به‌کار می‌رود و ترمینالی است که هادی‌های اتصال زمین عملیات و هم‌بندی را نصب می‌کند. این نوع شینه در سیستم‌های ایمنی و حفاظتی الکتریکی بسیار حیاتی است.

  1. شینه لوله‌ای:

   شینه لوله‌ای برای جریان‌های نامی بیشتر از ۳۰۰۰ آمپر مورد استفاده قرار می‌گیرد. این نوع شینه با استفاده از لوله‌های مخصوص به کار می‌رود و جریان‌های بزرگ را به‌طور موثر هدایت می‌کند.

  1. شینه با مقطع مستطیلی:

   شینه با مقطع مستطیلی، که معمولا از جنس مس ساخته می‌شود، برای تاسیسات داخلی مورد استفاده قرار می‌گیرد. این نوع شینه با ابعاد مستطیلی خود به عنوان یک شکل زیبا و کاربردی در تجهیزات الکتریکی شناخته می‌شود.

  1. شینه هدایت جریان:

   شینه هدایت جریان یا شینه لک، برای اتصال سرفازها به‌کار می‌رود و معمولا در ژنراتورهای بزرگ استفاده می‌شود. این نوع شینه با توانایی هدایت جریان‌های بزرگ به‌صورت موثر، برای ایستگاه‌های تولید برق بسیار اساسی است.

رنگ‌آمیزی شینه: راهنمای استانداردها و کاربردها

رنگ‌آمیزی شینه یک استاندارد اساسی در صنعت برق است و اهمیت بسیاری در تشخیص فاز و نول دارد. با اعمال رنگ‌های حرارتی به شینه‌ها، تشخیص فاز و نول به‌صورت سریع و دقیق‌تر انجام می‌شود. علاوه بر این، رنگ‌آمیزی شینه به ویژه با استفاده از رنگ‌های معین، به افزایش ظرفیت جریان‌دهی شینه‌ها کمک می‌کند.

در مزیت‌های دیگر رنگ‌آمیزی شینه می‌توان به راحتی تعمیرات، رفع عیب‌ها و ارائه سرویس به شینه اشاره کرد. رنگ‌های متداول مورد استفاده در شینه‌ها عبارتند از زرد، قرمز، آبی و رنگ‌های خاصی برای شینه ارت و نول.

باس‌بار یا شینه در تابلو برق: پیشرفتهای اصلی و کاربردها

باس‌بار یا شینه در تابلو برق دو دسته اصلی دارد:

  1. باس‌بار اصلی:

   باس‌بار اصلی در بالای تابلو یا پشت تابلو نصب می‌شود و محل نصب آن معمولا به عنوان محفظه باس‌بار شناخته می‌شود. این باس‌بار نقش اصلی در انتقال جریان از منبع اصلی به سایر بخش‌های تابلو برق را ایفا می‌کند.

  1. باس‌بار فرعی:

   باس‌بارهای فرعی از باس‌بارهای اصلی گرفته شده و برای اتصال به کلیدها و سایر اجزای تابلو برق استفاده می‌شوند. موقعیت مکانی باس‌بار در تابلو برق اهمیت زیادی دارد و نوع تابلو برق نیز بر اساس این موقعیت تعیین می‌شود.

در کل، انتخاب و استفاده از رنگ‌آمیزی شینه و باس‌بارها باعث افزایش بهره‌وری و ایمنی سیستم‌های الکتریکی می‌شود.

راهنمای کامل نصب شینه: نکات حیاتی برای موفقیت

نصب شینه‌ها نیازمند رعایت نکات حیاتی است تا از کارایی بهتری برخوردار شوند. در اینجا به بررسی این نکات اساسی پرداخته‌ایم.

  1. انتخاب شکل سطح مقطع شینه:

   انتخاب سطح مقطع شینه با توجه به مقاومت حرارتی و تأثیرات جریان اساسی است. این انتخاب باعث افزایش ظرفیت باردهی و استقامت پیچشی شینه می‌شود.

  1. محاسبه سطح مقطع هادی شینه:

   با محاسبه این سطح مقطع بر اساس حداکثر جریان موردنیاز و جدول جریان مجاز سیم‌ها، ارتباط الکتریکی بین تجهیزات موردنیاز برقرار می‌شود.

  1. حداکثر دمای پیوسته شینه:

   نوع شینه و دمای آن بر اساس ویژگی‌های خاص تعیین می‌شود. دمای پیوسته باید با ملاحظه اثرات مختلف روی استحکام هادی مطابق با نوع شینه مدنظر باشد.

  1. انتخاب رنگ مناسب:

   استفاده از رنگ‌های حرارتی بر شینه‌ها نه تنها تشخیص فاز و نول را سهل می‌کند بلکه مزایایی مانند راحتی تعمیرات و سرویس را نیز داراست. رنگ‌های استاندارد مانند زرد، قرمز، و آبی رایج هستند.

جمع‌بندی

   در نهایت، شینه‌ها به عنوان یکی از تجهیزات برق صنعتی حائز اهمیت بسیاری هستند. این قطعات برق‌رسان برای برقراری ارتباطات الکتریکی بین تجهیزات مختلف به کار می‌روند. با انتخاب صحیح شکل و مقطع شینه، می‌توان از عملکرد بهینه آنها بهره‌مند شد.
