صفر تا صد ولتاژ نامی در صنعت برق

صفر تا صد ولتاژ نامی در صنعت برق

تعریف ولتاژ نامی

در صنعت برق، ولتاژ نامی (که به آن ولتاژ اسمی یا ولتاژ کار نیز گفته می‌شود) به حداکثر ولتاژی اطلاق می‌شود که یک تجهیز یا سیستم الکتریکی می‌تواند به طور ایمن و کارآمد در آن کار کند. این ولتاژ توسط سازنده دستگاه یا سیستم تعیین می‌شود و به طور معمول بر روی پلاک مشخصات آن درج می‌شود.

ولتاژ نامی را می‌توان به عنوان معیاری برای انتخاب تجهیزات و اتصالات الکتریکی مناسب در نظر گرفت. به عنوان مثال، اگر ولتاژ نامی یک موتور الکتریکی 220 ولت باشد، باید از کابلی با رتبه‌بندی ولتاژ حداقل 220 ولت برای اتصال آن استفاده شود.

تفاوت بین ولتاژ نامی، ولتاژ کاری و ولتاژ مشخص:

• ولتاژ نامی: حداکثر ولتاژی است که یک تجهیز یا سیستم می‌تواند به طور ایمن در آن کار کند.
• ولتاژ کاری: ولتاژ واقعی که در یک تجهیز یا سیستم اعمال می‌شود. این ولتاژ ممکن است از ولتاژ نامی کمی بیشتر یا کمتر باشد.
• ولتاژ مشخص: ولتاژی است که برای یک تجهیز یا سیستم خاص طراحی شده است. این ولتاژ ممکن است با ولتاژ نامی متفاوت باشد.

نقاط مهم در مورد ولتاژ نامی:

• ولتاژ نامی بر حسب ولت (V) بیان می‌شود.
• ولتاژ نامی به طور معمول بر روی پلاک مشخصات تجهیزات و سیستم‌های الکتریکی درج می‌شود.
• انتخاب تجهیزات و اتصالات الکتریکی مناسب بر اساس ولتاژ نامی ضروری است.
• ولتاژ کاری ممکن است از ولتاژ نامی کمی بیشتر یا کمتر باشد.
• ولتاژ مشخص ممکن است با ولتاژ نامی متفاوت باشد.

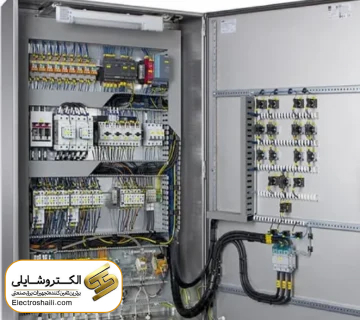

اهمیت ولتاژ نامی

اهمیت ولتاژ نامی در برق

ولتاژ نامی در برق، ولتاژی است که تجهیزات الکتریکی برای کارکرد صحیح و قابل اطمینان در آن محدوده طراحی شده‌اند. این ولتاژ به عنوان مبنای انتخاب تجهیزات و اتصالات الکتریکی در سیستم‌های برق عمل می‌کند و نقش کلیدی در موارد زیر دارد:

1. انتخاب تجهیزات:

• طراحان سیستم‌های برق از ولتاژ نامی برای انتخاب تجهیزات مناسب مانند ترانسفورماتور، کلید برق، کابل و سایر اجزا استفاده می‌کنند. هر تجهیز الکتریکی برای تحمل ولتاژ مشخصی در محدوده ولتاژ نامی طراحی شده است. انتخاب تجهیزاتی با ولتاژ نامی نامناسب می‌تواند منجر به خرابی زودرس، عملکرد نادرست و خطرات ایمنی شود.

2. محاسبات و طراحی:

• ولتاژ نامی در محاسبات مربوط به طراحی سیستم‌های برق مانند محاسبه جریان، توان و افت ولتاژ نقش اساسی دارد. مهندسان برق با استفاده از ولتاژ نامی می‌توانند ابعاد هادی‌ها، سایز ترانسفورماتورها و سایر پارامترهای سیستم را به درستی تعیین کنند.

3. عملکرد صحیح تجهیزات:

• اکثر تجهیزات الکتریکی برای کارکرد در محدوده ولتاژ نامی خود بهینه شده‌اند. عملکرد آنها در خارج از این محدوده می‌تواند منجر به کاهش راندمان، افزایش مصرف انرژی، گرم شدن بیش از حد و در نهایت خرابی شود.

4. ایمنی:

• رعایت ولتاژ نامی در سیستم‌های برق از اهمیت بالایی برای ایمنی افراد و تجهیزات برخوردار است. ولتاژهای بالاتر از حد نامی می‌تواند منجر به عایق‌بندی، جرقه‌زنی، آتش‌سوزی و شوک الکتریکی شود.

تفاوت ولتاژ نامی با ولتاژ کار:

• توجه به این نکته ضروری است که ولتاژ نامی با ولتاژ کار (operating voltage) تفاوت دارد. ولتاژ کار ولتاژ واقعی است که در یک نقطه از سیستم برق در یک زمان مشخص وجود دارد. ولتاژ کار می‌تواند به دلیل افت ولتاژ، نوسانات شبکه و سایر عوامل از ولتاژ نامی کمی انحراف داشته باشد.

حاشیه ایمنی ولتاژ:

• طراحان سیستم‌های برق معمولاً حاشیه ایمنی ولتاژی را برای تجهیزات در نظر می‌گیرند. این حاشیه به این معنی است که تجهیزات می‌توانند برای مدت کوتاهی ولتاژهای بالاتر از ولتاژ نامی را بدون آسیب تحمل کنند. با این حال، کارکرد دائمی در خارج از محدوده ولتاژ نامی توصیه نمی‌شود.

در مجموع، ولتاژ نامی پارامتر مهمی در مهندسی برق است که بر انتخاب تجهیزات، طراحی سیستم، عملکرد صحیح تجهیزات و ایمنی کلی سیستم تأثیر می‌گذارد. درک صحیح ولتاژ نامی برای مهندسان، تکنسین‌ها و هر کسی که با سیستم‌های الکتریکی سروکار دارد، ضروری است.

نحوه اندازه‌گیری ولتاژ نامی

برای اندازه‌گیری ولتاژ نامی، به ابزار زیر نیاز دارید:

• ولتمتر: ولت‌متر دستگاهی است که برای اندازه‌گیری ولتاژ در مدارهای الکتریکی استفاده می‌شود. انواع مختلفی از ولت‌مترها وجود دارد، از جمله آنالوگ، دیجیتال و کلمپ‌متری. برای اندازه‌گیری ولتاژ نامی، به یک ولت‌متر AC یا DC نیاز دارید که دارای محدوده اندازه‌گیری مناسب باشد.

مراحل:

1. ولتمتر را تنظیم کنید: محدوده اندازه‌گیری ولت‌متر را بر روی ولتاژ بالاتر از ولتاژ نامی که می‌خواهید اندازه‌گیری کنید، تنظیم کنید. به عنوان مثال، اگر ولتاژ نامی 120 ولت است، محدوده اندازه‌گیری را بر روی 200 ولت یا بالاتر تنظیم کنید.
2. سیم‌های ولت‌متر را وصل کنید: سیم قرمز ولت‌متر را به ترمینال مثبت منبع ولتاژ و سیم سیاه را به ترمینال منفی وصل کنید.
3. ولتاژ را بخوانید: صفحه نمایش ولت‌متر ولتاژ نامی را نشان می‌دهد.

عوامل موثر بر ولتاژ نامی

عوامل متعددی بر ولتاژ نامی یک سیستم قدرت تاثیر می‌گذارند که به شرح زیر است:

عوامل فنی:

• سطح ولتاژ: ولتاژ نامی یک سیستم قدرت به طور مستقیم با سطح ولتاژ آن مرتبط است. به طور کلی، هر چه سطح ولتاژ سیستم بالاتر باشد، ولتاژ نامی نیز بیشتر خواهد بود.
• طول خطوط انتقال: در سیستم‌های قدرت با خطوط انتقال طولانی، افت ولتاژ به دلیل تلفات اهمی و راکتیو قابل توجه است. برای جبران این افت ولتاژ، ولتاژ نامی در ابتدا باید به مقدار بیشتری از ولتاژ مورد نیاز در انتهای خط انتقال تنظیم شود.
• بار سیستم: میزان بار الکتریکی که توسط سیستم قدرت تغذیه می‌شود، بر ولتاژ نامی آن تاثیر می‌گذارد. با افزایش بار، افت ولتاژ نیز افزایش می‌یابد، و برای حفظ ولتاژ در محدوده قابل قبول، ممکن است نیاز به افزایش ولتاژ نامی باشد.
• راندمان ترانسفورماتورها: راندمان ترانسفورماتورها بر افت ولتاژ در آنها تاثیر می‌گذارد. افت ولتاژ ترانسفورماتور ها باید در هنگام تعیین ولتاژ نامی سیستم در نظر گرفته شود.

رابطه بین ولتاژ نامی و سایر پارامترهای الکتریکی

ولتاژ نامی یک پارامتر اساسی در سیستم های الکتریکی است که به ولتاژ اسمی یک منبع یا وسیله الکتریکی مانند ژنراتور، ترانسفورماتور یا موتور اشاره دارد. این ولتاژ مبنای محاسبه سایر پارامترهای الکتریکی مانند جریان، توان و امپدانس است.

رابطه بین ولتاژ نامی و جریان:

طبق قانون اهم، جریان (I) با ولتاژ (V) و مقاومت (R) به صورت زیر متناسب است:

I = V / R

بنابراین، با ثابت نگه داشتن مقاومت، جریان با ولتاژ افزایش می یابد. به عبارت دیگر، ولتاژ نامی بالاتر منجر به جریان نامی بالاتر می شود.

رابطه بین ولتاژ نامی و توان:

توان (P) با ولتاژ (V) و جریان (I) به صورت زیر متناسب است:

P = V * I

بنابراین، با ثابت نگه داشتن جریان، توان با ولتاژ افزایش می یابد. به عبارت دیگر، ولتاژ نامی بالاتر منجر به توان نامی بالاتر می شود.

رابطه بین ولتاژ نامی و امپدانس:

امپدانس (Z) مخالفت مدار در برابر جریان الکتریکی است و با ولتاژ (V) و جریان (I) به صورت زیر تعریف می شود:

Z = V / I

بنابراین، با ثابت نگه داشتن جریان، امپدانس با ولتاژ افزایش می یابد. به عبارت دیگر، ولتاژ نامی بالاتر منجر به امپدانس نامی بالاتر می شود.

مثال:

فرض کنید یک ژنراتور با ولتاژ نامی 220 ولت و توان نامی 1000 وات داریم. اگر مقاومت بار 10 اهم باشد، جریان نامی ژنراتور به شرح زیر محاسبه می شود:

I = V / R = 220 V / 10 Ω = 22 A

توان مصرفی بار نیز به شرح زیر محاسبه می شود:

P = V * I = 220 V * 22 A = 4840 W

همانطور که مشاهده می شود، توان مصرفی بار (4840 وات) از توان نامی ژنراتور (1000 وات) بیشتر است. این به این دلیل است که مقاومت بار (10 اهم) از مقاومت داخلی ژنراتور (که معمولاً بسیار کمتر است) بیشتر است.

نتیجه گیری:

ولتاژ نامی یک پارامتر کلیدی در سیستم های الکتریکی است که به طور مستقیم با سایر پارامترهای الکتریکی مانند جریان، توان و امپدانس مرتبط است. درک این روابط برای طراحی و عملکرد صحیح سیستم های الکتریکی ضروری است.

ولتاژ نامی در موتورهای الکتریکی

ولتاژ نامی در موتورهای الکتریکی

ولتاژ نامی، که به عنوان ولتاژ کاری یا ولتاژ عملیاتی نیز شناخته می‌شود، ولتاژی است که یک موتور الکتریکی برای کارکرد ایمن و کارآمد در آن طراحی شده است. این مقدار توسط سازنده موتور بر روی پلاک مشخص می‌شود و به طور معمول به صورت ولتاژ بین فازها برای موتورهای سه فاز و ولتاژ بین خط و نول برای موتورهای تک فاز نشان داده می‌شود.

اهمیت ولتاژ نامی:

• انتخاب تجهیزات مناسب: ولتاژ نامی برای انتخاب صحیح تجهیزات جانبی مانند کنتاکتور، فیوز و کابل‌ها که باید با ولتاژ موتور مطابقت داشته باشند، ضروری است.
• عملکرد ایمن و کارآمد: کارکرد موتور در ولتاژ نامی، عمر مفید، بازده و عملکرد کلی آن را تضمین می‌کند.
• جلوگیری از آسیب: کارکرد موتور در ولتاژ بالاتر از حد نامی می‌تواند منجر به گرم شدن بیش از حد، آسیب به عایق و در نهایت خرابی موتور شود.

تفاوت ولتاژ نامی با ولتاژ کار:

ولتاژ کار ولتاژ واقعی است که موتور در آن عمل می‌کند و ممکن است کمی از ولتاژ نامی انحراف داشته باشد. این انحراف به دلیل افت ولتاژ در سیم‌ها و اتصالات و همچنین تغییرات در بار موتور ایجاد می‌شود.

نکات مربوط به ولتاژ نامی:

• ولتاژ نامی موتورها معمولاً به صورت 200 ولت، 400 ولت و 600 ولت برای موتورهای سه فاز و 110 ولت و 220 ولت برای موتورهای تک فاز است.
• در هنگام انتخاب موتور، باید ولتاژ نامی موتور با ولتاژ منبع تغذیه مطابقت داشته باشد.
• اگر ولتاژ منبع تغذیه از ولتاژ نامی موتور کمی بیشتر یا کمتر باشد، ممکن است موتور با راندمان کمی پایین‌تر یا گشتاور کمی کمتر کار کند، اما معمولاً عملکرد ایمن خود را حفظ می‌کند.
• تغییرات بزرگتر در ولتاژ منبع تغذیه می‌تواند به موتور آسیب برساند.

ولتاژ نامی در ترانسفورماتورها

ولتاژ نامی در ترانسفورماتور، حداکثر ولتاژی است که در حالت کار عادی شبکه، به طور مداوم بر روی سیم‌پیچ‌های آن اعمال می‌شود. این ولتاژ به عنوان مبنای طراحی، عملکرد و مشخصات ترانسفورماتور در نظر گرفته می‌شود و مقادیر آن بر اساس استانداردهای بین‌المللی و نیازهای سیستم‌های الکتریکی تعیین می‌شود.

نقش و اهمیت ولتاژ نامی:

• مبنای طراحی: ولتاژ نامی، مبنای محاسبه ابعاد هسته، تعداد دور سیم‌پیچ‌ها، عایق‌بندی و سایر اجزای ترانسفورماتور است.
• مشخصات عملکردی: ولتاژ نامی، ولتاژهای ورودی و خروجی ترانسفورماتور را در شرایط کار عادی مشخص می‌کند.
• پلاک ترانسفورماتور: ولتاژ نامی به همراه سایر اطلاعات مهم مانند توان نامی، فرکانس و گروه اتصال، روی پلاک ترانسفورماتور درج می‌شود.
• انتخاب ترانسفورماتور مناسب: ولتاژ نامی، یکی از معیارهای کلیدی برای انتخاب ترانسفورماتور مناسب با توجه به نیازهای سیستم الکتریکی است.

رابطه بین ولتاژ نامی و سایر ولتاژها:

• ولتاژ اولیه: ولتاژ نامی اولیه، ولتاژی است که به سیم‌پیچ اولیه ترانسفورماتور اعمال می‌شود.
• ولتاژ ثانویه: ولتاژ نامی ثانویه، ولتاژی است که در سیم‌پیچ ثانویه ترانسفورماتور القاء می‌شود.
• نسبت تبدیل: نسبت ولتاژ نامی ثانویه به ولتاژ نامی اولیه، نسبت تبدیل ترانسفورماتور را نشان می‌دهد.

دسته‌بندی ولتاژهای نامی:

ولتاژهای نامی ترانسفورماتورها بر اساس استانداردهای بین‌المللی به دسته‌های مختلفی مانند ولتاژ ضعیف، متوسط و فوق‌بالا تقسیم می‌شوند. هر دسته شامل محدوده ولتاژ مشخصی است که برای کاربردهای خاصی تعریف شده است.

در ایران:

در ایران، ولتاژهای نامی شبکه‌های برق AC مطابق با استانداردهای IEC به شرح زیر است:

• ولتاژ ضعیف (LV): کمتر از 1 کیلو ولت (مانند 230 و 400 ولت)
• ولتاژ متوسط (MV): بین 1 تا 36 کیلو ولت
• ولتاژ بالا (HV): بین 36 تا 230 کیلو ولت
• ولتاژ فوق‌بالا (EHV): بین 230 تا 765 کیلو ولت
• ولتاژ فوق‌فوق‌بالا (UHV): بیشتر از 765 کیلو ولت

محافظ‌های برق و ولتاژ نامی

محافظ برق چیست و چه کاری انجام می‌دهد؟

محافظ برق دستگاهی است که از لوازم برقی در برابر آسیب‌های ناشی از نوسانات ولتاژ، افت ولتاژ، افزایش ولتاژ و قطعی ناگهانی برق محافظت می‌کند.

ولتاژ نامی برق در ایران 220 ولت است. نوسانات ولتاژ می‌توانند به مرور زمان به لوازم برقی آسیب برسانند و حتی باعث خرابی ناگهانی آنها شوند.

محافظ برق با مانیتورینگ ولتاژ ورودی، در صورت تشخیص ولتاژ خارج از محدوده مجاز، برق را قطع می‌کند و پس از گذشت زمان تأخیر (معمولاً چند دقیقه) و رسیدن ولتاژ به سطح ایمن، مجدداً برق را وصل می‌کند.

انواع مختلفی از محافظ برق در بازار موجود است که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

انواع محافظ برق

• محافظ برق تک فاز: برای مصارف خانگی و لوازم برقی تک فاز مانند یخچال، تلویزیون، کامپیوتر و غیره استفاده می‌شود.
• محافظ برق سه فاز: برای مصارف صنعتی و لوازم برقی سه فاز مانند موتورها، پمپ‌ها و دستگاه‌های تهویه مطبوع استفاده می‌شود.
• محافظ برق یخچال: به طور خاص برای محافظت از یخچال در برابر نوسانات ولتاژ و قطعی برق طراحی شده است.
• محافظ برق آنالوگ: از تکنولوژی ساده‌تری نسبت به محافظ‌های دیجیتال استفاده می‌کنند و قیمت پایین‌تری دارند.
• محافظ برق دیجیتال: دارای نمایشگر دیجیتال هستند که اطلاعاتی مانند ولتاژ ورودی، زمان تأخیر و وضعیت دستگاه را نشان می‌دهد. همچنین ممکن است دارای قابلیت‌های اضافی مانند حفاظت در برابر صاعقه و اتصال به کامپیوتر باشند.

نکات مهم در هنگام خرید محافظ برق

• توان محافظ: توان محافظ باید متناسب با توان کل لوازم برقی باشد که می‌خواهید از آنها محافظت کنید.
• نوع محافظ: با توجه به نوع مصارف خود (خانگی، صنعتی، یخچال و غیره) محافظ مناسب را انتخاب کنید.
• برند و گارانتی: از برندهای معتبر و دارای گارانتی خرید کنید.
• امکانات و قابلیت‌های اضافی: ممکن است به قابلیت‌هایی مانند حفاظت در برابر صاعقه، اتصال به کامپیوتر یا گارانتی تعویض بدون قید و شرط نیاز داشته باشید.

ولتاژ نامی

ولتاژ نامی برق در ایران 220 ولت است. محافظ‌های برق باید برای ولتاژ نامی 220 ولت طراحی شده باشند و در صورت افت یا افزایش ولتاژ از حد مجاز، برق را قطع کنند.

در هنگام خرید محافظ برق به ولتاژ نامی آن توجه کنید و مطمئن شوید که برای ولتاژ برق منطقه شما مناسب است.

کاربردهای ولتاژ نامی در صنایع مختلف

ولتاژ نامی در صنایع مختلف کاربردهای متعددی دارد، از جمله:

1. طراحی و انتخاب تجهیزات:

• ولتاژ نامی برای انتخاب تجهیزات الکتریکی مناسب مانند ترانسفورماتور، موتور، کابل و کلید برق استفاده می‌شود. به عنوان مثال، یک موتور الکتریکی با ولتاژ نامی 220 ولت باید برای استفاده در سیستم برق 220 ولت انتخاب شود.
• ولتاژ نامی همچنین برای تعیین اندازه سیم و کابل‌های مورد نیاز برای یک سیستم الکتریکی خاص استفاده می‌شود.

2. بررسی عملکرد تجهیزات:

• ولتاژ نامی به عنوان مرجعی برای بررسی عملکرد صحیح تجهیزات الکتریکی استفاده می‌شود. به عنوان مثال، ولتاژ خروجی یک ژنراتور باید در محدوده ولتاژ نامی آن باشد.
• افت ولتاژ در یک سیستم الکتریکی می‌تواند نشان‌دهنده وجود مشکل در سیم‌کشی یا تجهیزات باشد.

3. عیب‌یابی و تعمیر سیستم‌های الکتریکی:

• ولتاژ نامی برای عیب‌یابی و تعمیر سیستم‌های الکتریکی استفاده می‌شود. به عنوان مثال، اگر یک لامپ روشن نشود، می‌توان از ولتاژمتر برای بررسی ولتاژ در سوکت لامپ استفاده کرد.

4. استانداردسازی:

• ولتاژ نامی برای استانداردسازی سیستم‌های الکتریکی در سراسر جهان استفاده می‌شود. این امر به تسهیل تجارت بین‌المللی و اطمینان از سازگاری تجهیزات الکتریکی از کشورهای مختلف کمک می‌کند.

در اینجا چند نمونه از کاربردهای ولتاژ نامی در صنایع مختلف آورده شده است:

• صنعت برق: ولتاژ نامی در نیروگاه‌ها، خطوط انتقال برق و شبکه‌های توزیع برق استفاده می‌شود.
• صنعت ساختمان: ولتاژ نامی در سیم‌کشی ساختمان‌ها، لوازم خانگی و روشنایی استفاده می‌شود.
• صنعت تولیدی: ولتاژ نامی در موتورهای الکتریکی، درایوها و سایر تجهیزات کنترل فرآیند استفاده می‌شود.
• صنعت حمل و نقل: ولتاژ نامی در اتومبیل‌ها، کامیون‌ها، قطارها و هواپیماها استفاده می‌شود.

درک ولتاژ نامی برای هر کسی که با سیستم‌های الکتریکی کار می‌کند ضروری است. این به شما کمک می‌کند تا تجهیزات مناسب را انتخاب کنید، از عملکرد صحیح تجهیزات اطمینان حاصل کنید، مشکلات را عیب‌یابی کنید و از استانداردهای ایمنی پیروی کنید.

جمع‌بندی و نتیجه‌گیری

در صنعت برق، ولتاژ نامی به ولتاژی اطلاق می‌شود که برای آن تجهیزات الکتریکی طراحی شده‌اند و به طور عادی کار می‌کنند. این مقدار ولتاژ توسط سازنده مشخص می‌شود و بر روی پلاک دستگاه درج می‌شود. ولتاژ نامی نقش مهمی در انتخاب تجهیزات و طراحی سیستم‌های الکتریکی ایفا می‌کند.

نکات کلیدی در مورد ولتاژ نامی:

• ولتاژ نامی با ولتاژ کارکرد (operating voltage) متفاوت است. ولتاژ کارکرد ممکن است کمی از ولتاژ نامی انحراف داشته باشد.
• ولتاژ نامی بر حسب ولت (V) بیان می‌شود.
• در سیستم‌های تک فاز، ولتاژ نامی بین فاز و نول است.
• در سیستم‌های سه فاز، ولتاژ نامی بین فازها است.
• ولتاژهای نامی رایج در سیستم‌های برق عبارتند از: 120 ولت، 240 ولت، 400 ولت، 6.6 کیلوولت، 11 کیلوولت، 33 کیلوولت و 132 کیلوولت.

از این که تا اینجا همراه با الکتروشایلی بودید ممنونیم.
