نحوه نصب و راه اندازی کلید مینیاتوری

نحوه نصب و راه اندازی کلید مینیاتوری
فهرست مطالب

نحوه نصب و راه اندازی کلید مینیاتوری

در صنعت برق و الکترونیک، نصب و راه‌اندازی کلیدهای مینیاتوری از اهمیت ویژه‌ای برخوردار است. این کلیدها نقش بسیار مهمی در کنترل و مدیریت دستگاه‌ها و تجهیزات الکتریکی دارند. از مراکز صنعتی و تجاری گرفته تا خانه‌ها، کلیدهای مینیاتوری به عنوان عنصری اساسی در سیستم‌های برقی به کار می‌روند. اما نصب این کلیدها و راه‌اندازی آنها نیازمند دقت و آگاهی است. در این مقاله، به بررسی جزئیات و مراحل نصب و راه‌اندازی کلیدهای مینیاتوری می‌پردازیم. از ابتدای مراحل نصب تا آزمایش و عملکرد، تمامی جنبه‌های مرتبط با نصب این کلیدها را مورد بررسی قرار می‌دهیم تا خوانندگان بهترین روش‌ها و تکنیک‌ها را برای نصب کلیدهای مینیاتوری در سیستم‌های برق خود فرا بگیرند.

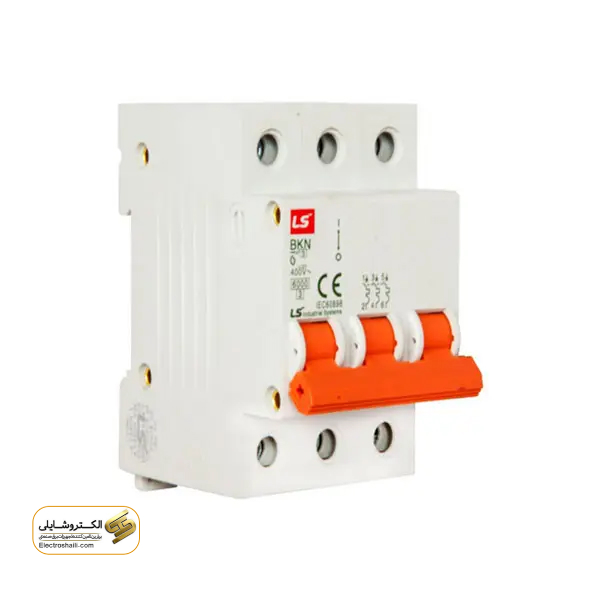

نحوه نصب و راه اندازی کلید مینیاتوری

خاموش کردن منبع تغذیه

برای خاموش کردن منبع تغذیه، ابتدا مطمئن شوید که مکانیزم یا سیستم قطع و وصل (مثل سوئیچ یا قطعی مداری) برای منبع تغذیه تابلو برق وجود دارد. سپس، از این مکانیزم استفاده کنید تا منبع تغذیه را خاموش کنید. در صورت وجود سیستم قطع و وصلی، مطمئن شوید که سوئیچ در وضعیت خاموش (Off) قرار دارد. اگر از سوئیچ استفاده نمی‌شود و اتصالات مستقیم وجود دارد، از منبع اصلی برق که ممکن است یک سیم کشی یا پلاگ برق باشد، قطع کنید.

بعد از انجام این مرحله، از صحت خاموشی منبع تغذیه اطمینان حاصل کنید. این می‌تواند با استفاده از چراغ یا دستگاه آزمایشی، مانند یک مولتی‌متر، انجام شود که به شما نشان دهد که هیچ جریان برقی در مدار نیست. همچنین می‌توانید از اشیاءی که به برق وصل هستند، مانند لامپ یا دستگاه‌های الکتریکی، برای تأیید خاموشی استفاده کنید.

انتخاب مکان مناسب

قبل از نصب کلید مینیاتوری، باید یک مکان مناسب برای نصب آن را انتخاب کنید. مکان انتخابی باید از دو جنبه مهم مورد بررسی قرار بگیرد: دسترسی آسان به کلید و جایگاهی که امکان نصب و استفاده آسان از آن وجود داشته باشد.

مکان در کنار یا بین کلیدهای مینیاتوری مدار موجود:

این مکان باید در نزدیکی کلیدهای موجود در تابلو برق قرار گیرد تا دسترسی به آن راحت باشد.

اگر کلیدهای موجود در تابلو برق در یک ردیف قرار دارند، می‌توانید کلید مینیاتوری را در فضای خالی بین آن‌ها نصب کنید.

اگر کلیدها در چندین ردیف قرار دارند، می‌توانید کلید مینیاتوری را در کنار یکی از ردیف‌ها قرار دهید تا دسترسی به آن ساده‌تر باشد.

در نزدیکی مدارهای مورد نیاز:

مطمئن شوید که مکان انتخابی در نزدیکی مدارهای مورد نیاز برای کلید مینیاتوری است، به ویژه اگر برای کنترل دستگاه‌های خاصی مورد استفاده قرار می‌گیرد.

این امر باعث می‌شود که نصب کلید و اتصالات مداری به راحتی انجام شود و از طولانی شدن سیم‌کشی و افزایش هزینه‌های نصب جلوگیری شود.

تهیه کلید مینیاتوری مرتبط با تابلو برق و نیاز کاربر

برای انتخاب و خرید کلید مینیاتوری مناسب برای نصب در تابلو برق، به موارد زیر توجه کنید:

تطابق با نیازهای تابلو برق:

اطمینان حاصل کنید که کلید مینیاتوری انتخابی با نیازهای مدارهای موجود در تابلو برق شما سازگاری دارد.

مطمئن شوید که توان و ولتاژ کلید با ویژگی‌های مدارهای مورد استفاده در تابلو برق مطابقت دارد.

کیفیت و قابلیت اطمینان:

از شرکت‌های معتبر و با سابقه خرید کنید تا از کیفیت و عملکرد قابل اطمینان کلید مطمئن شوید.

نظرات و بازخوردهای کاربران را در مورد محصولات مختلف بررسی کنید تا تجربه‌های دیگران را در نظر بگیرید.

توجه به استانداردها و مجوزها:

اطمینان حاصل کنید که کلید مینیاتوری مورد نظر شما دارای استانداردها و مجوزهای مورد نیاز برای استفاده در تابلو برق است.

مطمئن شوید که محصول انتخابی شما توسط سازمان‌های معتبری مانند UL یا CE تأیید شده است.

سازگاری با تنظیمات و نیازهای شما:

اطمینان حاصل کنید که کلید مینیاتوری انتخابی قابلیت تنظیم و پیکربندی به صورتی که با نیازها و تنظیمات شما سازگاری داشته باشد.

اطمینان از خاموشی کلید مینیاتوری

قبل از نصب کلید مینیاتوری، اطمینان حاصل کنید که کلید در وضعیت OFF قرار دارد. کلید مینیاتوری دارای سه وضعیت است: ON، OFFو یک وضعیت میانی در هنگام تریپ شدن. این مرحله از اهمیت بالایی برخوردار است، زیرا در وضعیت OFF، هیچ جریان برقی از کلید نمی‌گذرد و این اطمینان را به شما می‌دهد که در حین نصب، هیچ خطری از جریان برقی وارد شدن به دستگاه یا محیط اطراف وجود ندارد.

تراز کردن کلید با شمش ها و استقرار روی باس

تراز کردن کلید با شمش‌ها یک مرحله حیاتی در نصب کلید مینیاتوری است. این مرحله به شما کمک می‌کند که کلید به درستی در محل مورد نظر قرار گیرد و اتصال الکتریکی به درستی برقرار شود. در این مرحله، کلید مینیاتوری را با شمش‌های موجود در تابلو برق تراز کنید به این معنی که کلید به صورت محکم و در جای خود قرار بگیرد و فاصله مناسبی با شمش‌ها داشته باشد تا اتصال الکتریکی به درستی انجام شود.

اگر کلید درست و به جای خود قرار گرفته باشد، با فشار دادن به سمت شمش‌ها، باید به راحتی مستقر شود. در این مرحله باید توجه داشته باشید که کلید به‌طور کامل و در حالت محکم روی شمش‌ها قرار بگیرد تا اتصال الکتریکی به درستی برقرار شود و همچنین کلید در محل خود قرار گیرد و لغزش نکند.

پس از اینکه کلید مینیاتوری را فشار دادید و روی باس مستقر کردید، به دقت اطمینان حاصل کنید که همه اتصالات به درستی انجام شده و کلید به صورت صحیح در محل خود قرار گرفته است.

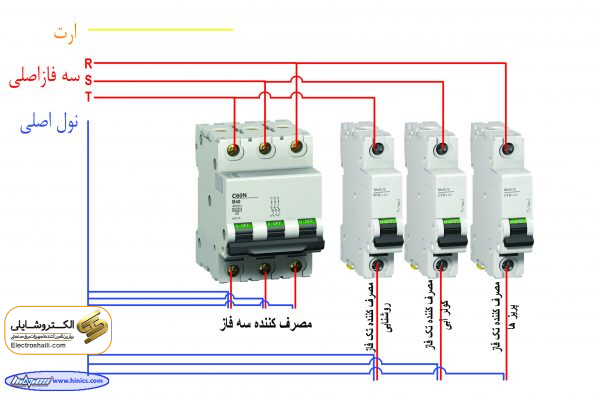

اتصال سیم کشی

با استفاده از مته یا گیره مناسب، پیچ ترمینال را به طور کافی باز کنید تا سیم‌ها به راحتی وارد شوند.

سیم فاز (عموما رنگ قرمز) را به ترمینال مشخص شده برای فاز و سیم نول (عموما رنگ آبی) را به ترمینال مشخص شده برای نول وصل کنید. اطمینان حاصل کنید که سیم‌ها به طور کامل و درست وارد ترمینال شوند.

نحوه نصب و راه اندازی کلید مینیاتوری

پیچ ترمینال را ببندید تا سیم‌ها در جای خود محکم شوند. مطمئن شوید که هر دو پیچ به طور کامل و محکم بسته شوند تا جلوگیری از حرکت یا جدا شدن سیم‌ها در آینده شود.

بعد از بستن پیچ‌ها، اتصالات را با دقت بررسی کنید تا از صحت و سلامت آنها اطمینان حاصل کنید. این بسیار حیاتی است تا هرگونه مشکلات بعدی جلوگیری شود.

تست وصل شدن کلید مینیاتوری

کلید مینیاتوری را در وضعیت ON (روشن) قرار دهید. این کار باید با چرخش دکمه یا فشار دادن دکمه‌ی مربوطه انجام شود. مطمئن شوید که کلید به درستی در وضعیت ON قرار گرفته است.

یک چراغ یا کنتور آزمایشی را در مدار مربوط به کلید مینیاتوری وصل کنید. مطمئن شوید که این دستگاه آزمایشی قبل از آزمایش، خاموش است.

با فشار دادن دکمه کلید مینیاتوری، کلید را در وضعیت ON قرار دهید و سپس بررسی کنید که آیا چراغ یا کنتور آزمایشی روشن می‌شود یا خیر. اگر چراغ یا کنتور آزمایشی روشن شد، این نشان دهنده‌ی اتصال صحیح کلید است.

در صورتی که کلید مینیاتوری بلافاصله در وضعیت OFF (خاموش) قرار گرفت و چراغ یا کنتور آزمایشی خاموش شد، ممکن است در مدار اتصال کوتاه وجود داشته باشد.

در صورتی که کلید مینیاتوری بلافاصله قطع شد، مسئولیت بررسی و رفع اتصال کوتاه بر عهده‌ی شماست. ممکن است نیاز به باز کردن تابلو برق و بررسی دقیق مدارها داشته باشید.

پس از برطرف کردن هرگونه اتصال کوتاه، مجدداً کلید مینیاتوری را در وضعیت ON قرار داده و عملکرد را با استفاده از چراغ یا کنتور آزمایشی بررسی کنید تا اطمینان حاصل شود که مشکل برطرف شده است.

برچسب گذاری کلید مینیاتوری در تابلو برق

به طور کلی، برچسب گذاری کلید مینیاتوری در تابلو برق باید اطلاعاتی را فراهم کند که به کاربران کمک کند تا به راحتی کلید را شناسایی کنند و بدانند که این کلید برای چه کاری مورد استفاده قرار گرفته است. برای برچسب گذاری کلید مینیاتوری، این نکات را در نظر بگیرید:

برچسب باید شامل یک توضیح کوتاه از کارکرد کلید باشد، مانند “دستگاه تهویه”، تا کاربران بتوانند با یک نگاه، کاربرد کلید را درک کنند.

اگر کلید مینیاتوری به دستگاه یا محیط خاصی متصل است، مکان آن را نیز در برچسب ذکر کنید. مثلاً “اتاق خواب”، “پذیرایی” و یا “آشپزخانه”.

در صورت لزوم، وضعیت کلید را نیز در برچسب قید کنید؛ مانند “روشن/خاموش” یا “باز/بسته”.

اگر ویژگی خاصی در مورد کلید وجود دارد، مانند تنظیمات مرتبط یا هشدارهای خاص، آن را نیز در برچسب درج کنید.

با توجه به این نکات، یک مثال برای برچسب گذاری کلید مینیاتوری می‌تواند اینگونه باشد:

“کلید مینیاتوری: قطع و وصل دستگاه تهویه – روشن”

با این برچسب، کاربران می‌توانند به راحتی کلید مورد نظر را پیدا کرده و متوجه کاربرد آن در محیط مورد نظر شوند.

جمع بندی

در این مقاله به بررسی نحوه نصب و راه‌اندازی کلیدهای مینیاتوری در تابلوهای برق پرداختیم. با توجه به اهمیت ویژه این کلیدها در کنترل و مدیریت دستگاه‌ها و تجهیزات الکتریکی، نصب صحیح آنها امری بسیار حیاتی است. از ابتدای مراحل نصب، از جمله بررسی قطعات و ابزار مورد نیاز، تا مراحل اتصال سیم‌کشی و برچسب‌گذاری صحیح، تمامی جنبه‌های مرتبط با نصب کلیدهای مینیاتوری را به تفصیل بررسی کردیم. همچنین، با بررسی مراحل آزمایش و عملکرد پس از نصب، اطمینان حاصل شدیم که کلیدهای مینیاتوری به درستی عمل می‌کنند. امیدواریم که این مقاله بتواند به کاربران در نصب بهترین نوع کلیدهای مینیاتوری و ایجاد یک سیستم برقی امن و عملی کمک کند.
