لوازم مورد نیاز برای کنترل و حفاظت در کلید اتوماتیک چیست؟

لوازم مورد نیاز برای کنترل و حفاظت در کلید اتوماتیک چیست؟

لوازم مورد نیاز برای کنترل و حفاظت در کلید اتوماتیک چیست؟

کلید اتوماتیک یا کلید کمپکت (Molded Case Circuit Breaker) از جمله دستگاه‌های الکترومکانیکی با فشار ضعیف است که در وظیفه حفاظت، قطع یا وصل مدارهای الکتریکی نقش دارد. این کلید اتوماتیک توانایی قطع و وصل جریان نامی، جریان اتصال کوتاه و اضافه بار را دارا بوده و مدار را در شرایط اضافه بار و اتصال کوتاه حفاظت می‌کند.

ساختار داخلی کلید اتوماتیک کمپکت اشنایدر از سه نوع کنتاکت اصلی (قدرت)، کنتاکت‌های فرعی (کمکی) و کنتاکت‌های جرقه‌گیر تشکیل شده است. این کلیدها با دو ردیف سه پل و چهار پل و با رنج جریان ۱۶ تا ۱۶۰۰ آمپر به بازار عرضه می‌شوند.

لوازم جانبی کنترل و حفاظت در کلید اتوماتیک

لوازم جانبی کلید اتوماتیک، شامل اجزایی نظیر کنتاکت کمکی، رله شنت، رله آندر ولتاژ، موتور کلید، کیت پلاگ-این، صفحه کنار کشویی برای کشویی کردن کلید، دسته گردان، اینترلاک و اینترلاک مکانیکی، ماژول نشتی جریان، پایه کیت کشویی، پین اتصالی کلید کمپکت و سوئیچ کمکی قطع و وصل را شامل می‌شود.

طراحی کلید کمپکت اشنایدر سری NSX با استفاده از امکانات گسترده لوازم جانبی کلید اتوماتیک، امکان استفاده آسان از آنها را فراهم می‌کند. رله‌ها، بخش‌های کنترل، و لوازم کمکی و جانبی برای نصب و اتصالات، برای یک فریم سایز و در برخی موارد برای تعدادی فریم سایز مختلف، کلید یکپارچه می‌باشد. به عنوان مثال، اتصالات جانبی، رله‌های آندر ولتاژ، شنت و … برای مدل NSX100 تا NXS630 از اشنایدر قابل استفاده هستند.

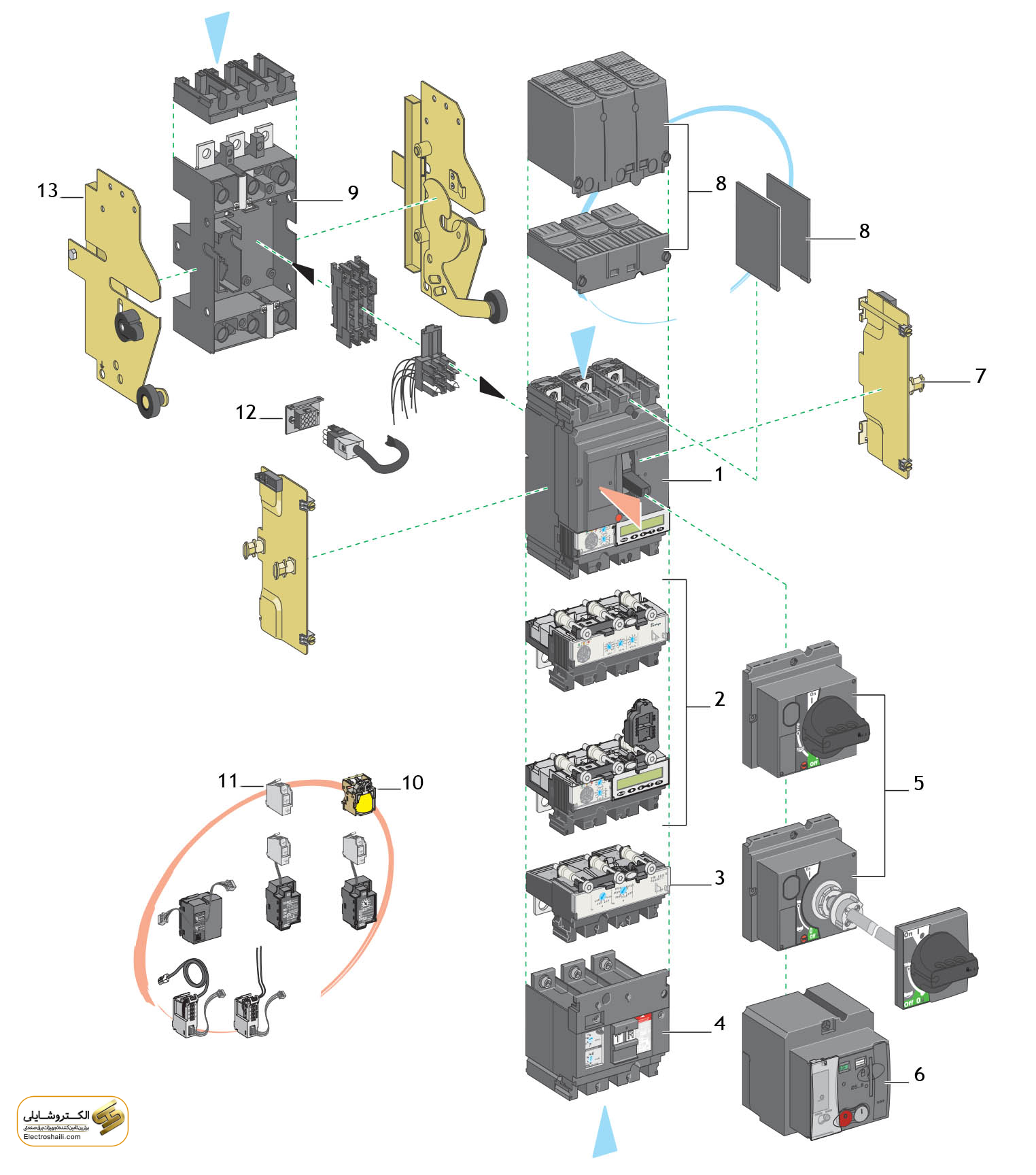

لوازم مورد نیاز برای کنترل و حفاظت در کلید اتوماتیک چیست؟

  1.  واحد قطع
  2. واحد حفاظتی قطع (رله حفاظتی) میکرولوجیک
  3. واحد حفاظتی قطع (رله حفاظتی) حرارتی–مغناطیسی TM-D
  4. بخش حفاظتی نشتی زمین Vigi
  5. دسته گردان اتصال مستقیم و دسته گردان متصل با شفت
  6. مکانیزم موتور
  7. اتصالات کمکی و جانبی
  8. پوشش کوتاه ترمینال و پوشش بلند ترمینال
  9. کیت Plug-in
  10. رله های شنت و آندر ولتاژ MX، MN
  11. کنتاکت کمکی
  12. اتصال مدارهای کمکی به پایه Plug-in
  13. کشوی کلید کمپکت

واحد حفاظت میکرولوجیک

واحد حفاظت میکرولوژیک در سری NSX از دیگر کلیدهای اتوماتیک متمایز است، این واحد با بهره‌گیری از تکنولوژی‌های نوین سنسورها و قابلیت‌های بی‌شمار، روش‌های پیشرفته‌ای برای حفاظت از مدارها و دستگاه‌ها را ارائه می‌دهد. واحد حفاظت میکرولوژیک با هدف محافظت در برابر جریان اتصال کوتاه و یا اضافه بار، اندازه‌گیری مقادیر لحظه‌ای و توان به صورت کیلووات‌ساعت و ارتباط با بخش‌های دیگر سیستم طراحی شده است.

کلید اتوماتیک میکرولوژیک شرکت اشنایدر الکتریک انواع مختلفی دارد و نوع میکرولوژیک نصب شده روی هر کلید اتوماتیک با چهار پارامتر مشخص می‌شود. به عنوان مثال، مورد نقد ما نوع ۶٫۳E-M است. بر اساس جدول، این نوع میکرولوژیک روی کلیدهای مورد استفاده برای محافظت موتور نصب می‌شود. میکرولوژیک ۶٫۳ شامل انواع حفاظت، از جمله حفاظت از جریان اتصال کوتاه (لحظه‌ای)، جریان اضافه بار و خطای زمین است، و برای کلیدهای کمپکت با جریان‌های ۴۰۰ یا ۶۳۰ آمپر مناسب است.

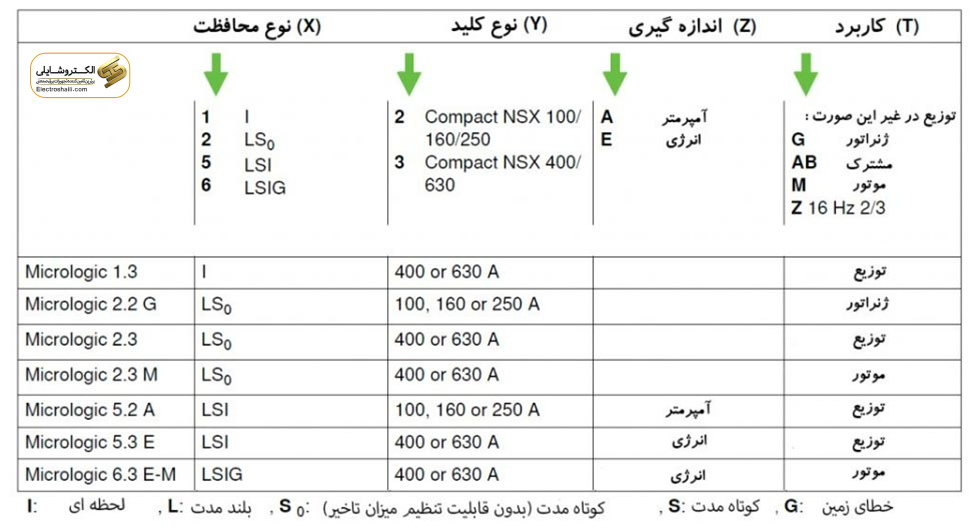

جدول مشخصات واحد حفاظت میکرولوجیک کلید اتوماتیک

جدول مشخصات واحد حفاظت میکرولوجیک کلید اتوماتیک

تنظیمات واحد حفاظت میکرولوجیک

در فرآیند طراحی کلیدهای اتوماتیک شرکت اشنایدر، واحد حفاظت میکرولوژیک با هدف ارائه حفاظت موثر تریپ ایجاد شده است. این واحد حفاظتی دارای بخش‌ها و ویژگی‌های متنوعی است، که بسته به نوع و مشخصات کلید کمپکت متغیرند. از نظر تنظیمات، این واحد به دو دسته فیکس و قابل تنظیم تقسیم‌بندی می‌شود. تنظیمات واحد تریپ به وسیله ولوم‌های قرار گرفته در مقابل کلید کمپکت انجام می‌شود.

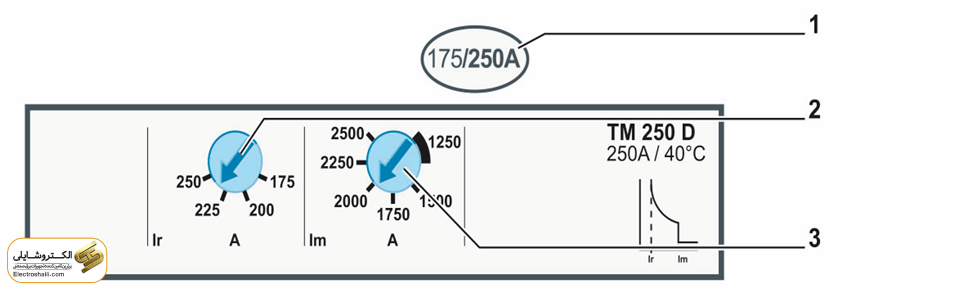

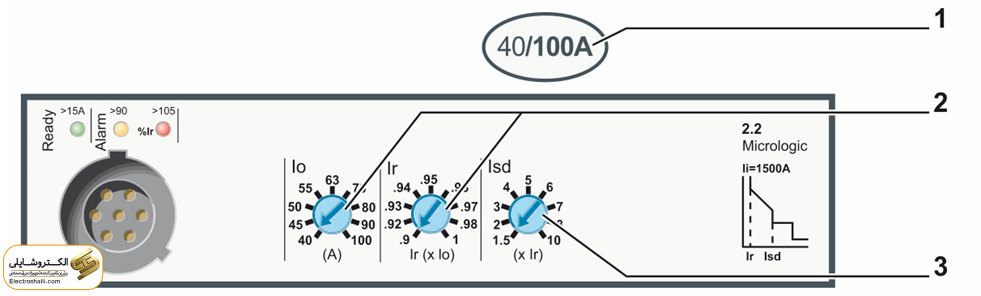

Frame 4 2 تنظیمات واحد حفاظت میکرولوجیک



  1. محدودۀ قابل تنظیم واحد تریپ میکرولوجیک: حداقل تنظیم / حداکثر تنظیم = درجه بندی واحد تریپ In
  2. تنظیم حفاظت از اضافه بار (در صورت امکان)
  3. تنظیم حفاظت از اتصال کوتاه (در صورت امکان)

واحد حفاظت میکرولوجیک ۲

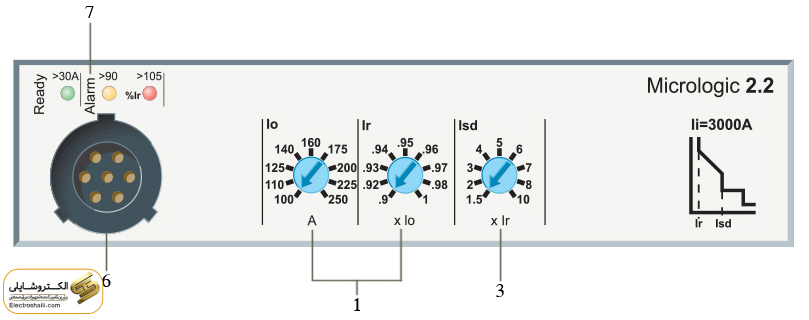

واحد حفاظت میکرولوژیک ۲٫۲، برای کلیدهای کمپکت شرکت اشنایدر از رده NSX100 تا NSX250 به کار می‌رود، به خصوص در سیستم‌های توزیعی که از ترانسفورمرها برای تامین انرژی استفاده می‌کنند. در ژنراتورها، از نسل Micrologic 2-G برای این واحد حفاظتی استفاده می‌شود. عملکرد این رله در شکل زیر به خوبی مشخص شده است.

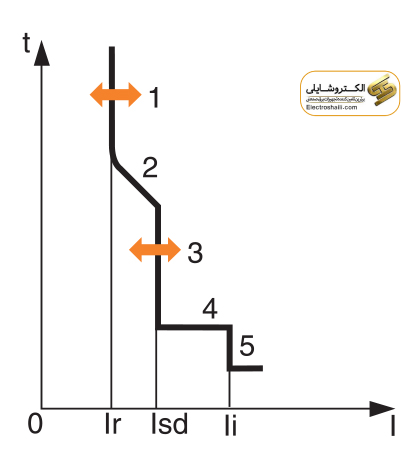

واحد حفاظت میکرولوجیک ۲

واحد حفاظت میکرولوجیک ۲

۱- سطح آستانه بلندمدت (Ir): این ویژگی به حفاظت در برابر افزایش بار و تنظیم جریان افزایش بار می‌پردازد.

۲- تأخیر زمانی در قطع افزایش بار: میزان تأخیر زمانی در قطع افزایش بار قابل تنظیم نمی‌باشد.

۳- حفاظت کوتاهمدت (Isd): این ویژگی به حفاظت در برابر اتصال کوتاه و تنظیم جریان اتصال کوتاه می‌پردازد.

۴- تأخیر زمانی در قطع اتصال کوتاه: میزان تأخیر زمانی در قطع اتصال کوتاه قابل تنظیم نمی‌باشد.

۵- حفاظت لحظه‌ای (Ii): این ویژگی به حفاظت در برابر اتصال کوتاه لحظه‌ای و تنظیم جریان اتصال کوتاه لحظه‌ای می‌پردازد.

۶- کانکتور تست

۷- نمایش درصد بار

برای مثال، اگر کلید اتوماتیک NSX250 با رله الکترونیکی (میکرولوژی) ۱۶۰ آمپر مجهز شده باشد (Io=0.5 ، Ir=0.8 تنظیم شده)، سطح آستانه اضافه بار چقدر خواهد بود؟

پاسخ:

آمپر ۶۴ = ۱۶۰ * ۰٫۵ * ۰٫۸ = In x Io x Ir

نشانگر وضعیت کلید اتوماتیک میکرولوجیک دار

نمایشگر وضعیت بار کلید اتوماتیک میکرولوژیک در کلید کمپکت اشنایدر الکتریک مجهز به سه LED مختلف است که درصد بار را نشان می‌دهد:

۱٫ نور سبز: وقتی که مدار کلید کمپکت آماده به کار است، به طور آرامی چشمک می‌زند.

۲٫ نور زرد: نشان دهنده این است که بار بیشتر از ۹۰٪ از آستانه مجاز می‌باشد.

۳٫ نور قرمز: اگر بار بیشتر از ۱۰۵٪ از آستانه مجاز باشد، نور قرمز روشن خواهد شد.

برای تست عملکرد کلید اتوماتیک، از یک کیت تست کوچک یا یک کیت تست قابل حمل استفاده می‌شود. این کیت به وسیله یک کانکتور تست که در جلوی کلید کمپکت قرار دارد، به دستگاه متصل می‌شود تا پس از نصب رله یا لوازم جانبی، عملکرد کلید اتوماتیک اشنایدر بررسی شود.

انواع حفاظت در میکرولوژیک ۲٫۲

در دستگاه‌های میکرولوژیک ۲٫۲، حفاظت از مدارهای الکتریکی از اهمیت ویژه‌ای برخوردار است. این حفاظت‌ها شامل:

۱٫ حفاظت در برابر اضافه بار:

   – حفاظت بلند مدت حقیقی با حد آستانه قابل تنظیم.

۲٫ حفاظت در برابر اتصال کوتاه:

   – حفاظت کوتاه مدت و لحظه‌ای.

   – حفاظت کوتاه مدت قابل تنظیم و تأخیر در قطع ثابت.

   – حفاظت لحظه‌ای ثابت.

۳٫ حفاظت از پل چهارم:

   – در کلیدهای اتوماتیک سه پل، حفاظت از نول امکان پذیر نیست. اما در کلیدهای اتوماتیک چهار پل، حفاظت نول توسط یک سوئیچ سه حالته تنظیم می‌شود.

۴٫ حفاظت اضافه بار نول (OSN):

   – در کلیدهای اتوماتیک چهارپل، حفاظت ویژه سیستم با مقدار زیاد هارمونیک سوم در حالت ۴P4D، سوئیچ آستانه حفاظت نول را روی ۱٫۶*lr تنظیم می‌کند.

همچنین، واحد حفاظت میکرولوژیک ۲٫۳ در کلید کمپکت‌های اشنایدر از رنج NSX400 تا NSX600 مورد استفاده قرار می‌گیرد. این رله‌های الکترونیکی با استفاده از میکرولوژیک ۲٫۳ بهبودهای چشمگیری در عملکرد حفاظتی دستگاه‌ها ارائه می‌دهند.

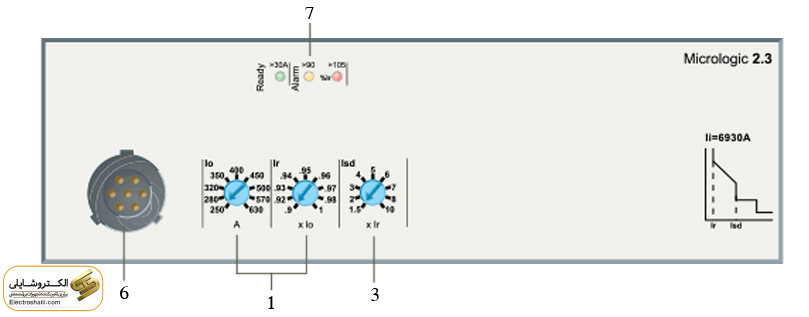

Frame 6 1 واحد حفاظت میکرولوجیک ۲

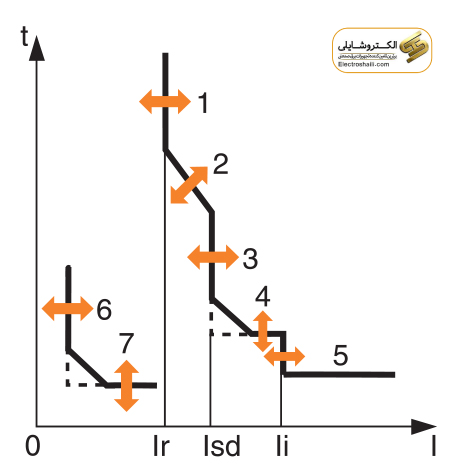

حفاظت در کلیدهای اتوماتیک با میکرولوژیک:

۱. آستانۀ بلند مدت (حفاظت اضافه بار) Ir:

   – حفاظت بلند مدت با آستانه قابل تنظیم.

۲. تأخیر زمانی در قطع اضافه بار:

   – میزان تاخیر زمانی در قطع اضافه بار قابل تنظیم نیست.

۳. حفاظت کوتاه مدت (حفاظت اتصال کوتاه) Isd:

   – حفاظت کوتاه مدت.

۴. تأخیر زمانی در قطع اتصال کوتاه:

   – میزان تاخیر زمانی در قطع اتصال کوتاه قابل تنظیم نیست.

۵. حفاظت لحظه‌ای Ii (حفاظت اتصال کوتاه):

   – حفاظت اتصال کوتاه با میزان جریان قابل تنظیم.

۶. کانکتور تست:

   – امکان اتصال به کیت تست جهت بررسی عملکرد.

۷. نمایش درصد بار:

   – نشانگر سه رنگ در جلوی کلید، وضعیت بار را نمایش می‌دهد.

حفاظت اضافه بار:

   – حفاظت بلند مدت با آستانه قابل تنظیم و تأخیر در قطع ثابت:

      – تنظیم پایه‌ای lo با ۶ موقعیت از ۰٫۵ تا ۱.

      – تنظیم دقیق lr با ۸ موقعیت از ۰٫۸ تا ۱.

حفاظت اتصال کوتاه:

   – حفاظت کوتاه مدت:

      – قابل تنظیم و تأخیر در قطع ثابت.

   – حفاظت لحظه‌ای ثابت.

حفاظت پل چهارم:

   – در کلیدهای چهارپل، حفاظت نول توسط یک سلکتور ۳ حالته تنظیم می‌شود:

      – ۴P 3D (نول حفاظت نشده).

      – ۴P 3D+N/2 (حفاظت نول در ۰٫۵ln).

      – ۴P 4D (حفاظت نول در ln).

حفاظت اضافه بار نول (OSN):

   – برای کلیدهای اتوماتیک چهارپل، حفاظت ویژه با مقدار زیاد هارمونیک سوم در حالت ۴P4D، سوئیچ آستانه حفاظت نول را روی ۱٫۶*lr تنظیم می‌کند.

نشانگرها:

   – سه LED در جلوی کلید کمپکت میکرولوژیک دار اشنایدر درصد بار را نمایش می‌دهد:

      – سبز: آماده برای عمل.

      – زرد: بار بیشتر از lr ۹۰% مجاز.

      – قرمز: بار بیشتر از lr ۱۰۵% مجاز.

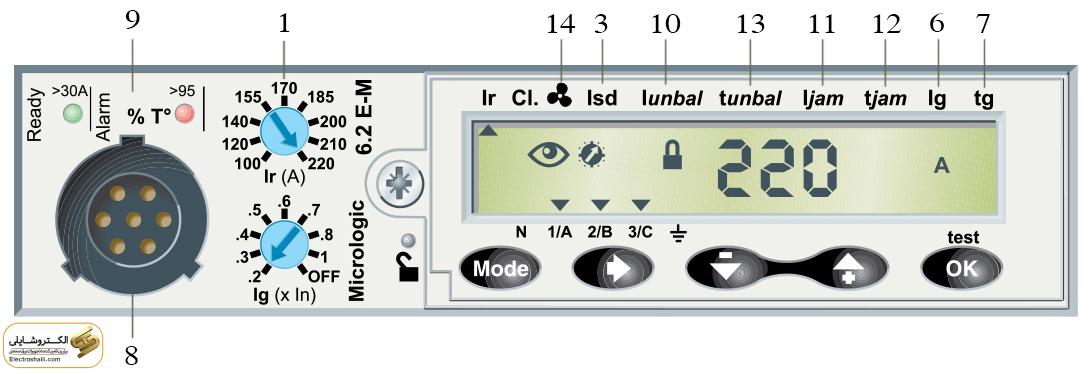

واحد حفاظت میکرولوجیک ۶٫۲

واحد حفاظت میکرولوجیک ۶٫۲

حفاظت چندگانه در کلیدهای اتوماتیک میکرولوژیک:

۱. حد آستانه بلند مدت (حفاظت اضافه بار):

   – حفاظت بلند مدت با تنظیم آستانه جریان.

۲. تأخیر زمانی در قطع اضافه بار:

   – میزان تاخیر زمانی در قطع اضافه بار، قابل تنظیم نیست.

۳. حفاظت کوتاه مدت (حفاظت اتصال کوتاه):

   – حفاظت از اتصال کوتاه با تنظیم جریان.

۴. تأخیر زمانی در قطع اتصال کوتاه:

   – میزان تاخیر زمانی در قطع اتصال کوتاه، قابل تنظیم نیست.



۵. حفاظت لحظه‌ای (حفاظت اتصال کوتاه):

   – حفاظت لحظه‌ای با تنظیم جریان.

۶. حفاظت خطای زمین (انتخابی):

   – امکان حفاظت در مواقع خطای زمین.

۷. تأخیر زمانی در قطع خطای زمین (Optional):

   – انتخابی برای تنظیم تاخیر در قطع خطای زمین.

۸. کانکتور تست:

   – امکان اتصال به کیت تست جهت بررسی وضعیت کلید.

۹. نشانگر LED:

   LED سبز: نشانگر حالت آماده برای عمل.

   LED قرمز: نشانگر عملکرد موتور، روشن شده در صورت افزایش دمای روتور یا استاتور بیش از ۹۵ درصد.

۱۰. عدم تقارن و قطعی فاز:

   – تشخیص ناتناسبی در جریان بین فازها و قطعی فاز.

۱۱. تشخیص قفل شدن شفت موتور:

   – تشخیص قفل شدن شفت موتور ناشی از افزایش بار روی روتور.

۱۲. تأخیر زمانی tjam:

   – تنظیم تاخیر زمانی در باز شدن خطای موتور (از ۱ تا ۳۰ ثانیه).

۱۳. تأخیر زمانی tund:

   – تنظیم تاخیر زمانی در باز شدن خطای زمین (از ۱ تا ۲۰۰ ثانیه).

۱۴. حفاظت کلاس ۳۰:

   – حفاظت برای دمای موتور با تنظیم فن‌ها جهت خنک‌کردن موتور.

کاربردهای کلیدهای کمپکت اشنایدر:

– حفاظت موتوری:

  کلیدهای کمپکت اشنایدر علاوه بر ارائه حفاظت های موتوری با قابلیت‌ها و ویژگی‌های مدرن به مدیریت تأسیسات الکتریکی کمک می‌کنند.

– حفاظت تجهیزات فشار ضعیف:

  این کلیدها در بخش‌های مسکونی، اداری، تجاری و صنعتی مورد استفاده قرار می‌گیرند، حفاظتی موثر برای تجهیزات فشار ضعیف فراهم می‌کنند.

– قابلیت اندازه‌گیری و نمایش:

  این کلیدها با توانایی اندازه‌گیری، پردازش و نمایش اطلاعات به صورت راحت روی صفحه نمایشگر خود یا روی درب تابلو عمل می‌کنند.

– مدیریت تأسیسات الکتریکی:

  با امکان ارتباط به نرم‌افزارهای مانیتورینگ در شبکه مدباس (Modbus)، این کلیدها به مدیریت هوشمند تأسیسات الکتریکی کمک می‌کنند.

دسته‌های گردان کلید اتوماتیک اشنایدر:

دو نوع دسته گردان وجود دارد:

۱٫ دسته گردان با اتصال مستقیم:

   – دسته گردان مستقیماً به کلید اتوماتیک متصل است و از اتصال مستقیم به مکانیسم بهره‌می‌برد.

۲٫ دسته گردان متصل با شفت:

   – این دسته گردان از طریق شفت با کلید اتوماتیک ارتباط دارد.

   – شامل قسمتی است که جایگزین قاب جلوی کلید اتوماتیک می‌شود و با پیچ محکم شده است.

   – دارای نصب دسته و صفحه جلویی روی درب است که همواره به شکل محکم نصب شده و برای هر نوع نصب (عمودی یا افقی) مورد استفاده قرار می‌گیرد.

دسته گردان با اتصال مستقیم به کلید اتوماتیک:

دسته گردان با اتصال مستقیم دارای ویژگی‌ها و امکانات منحصر به فردی است:

– دیده شدن و دسترسی آسان به تنظیمات بخش رله:

  این دسته گردان به دلیل طراحی خاص خود، امکان دیده شدن و دسترسی راحت به تنظیمات بخش رله را فراهم می‌کند.

– مناسب برای عایق‌سازی:

  طراحی این دسته گردان آن را برای عایق‌سازی مناسب می‌کند.

– نمایش سه وضعیت:

  این دسته گردان اطلاعات مربوط به وضعیت‌های ON، OFF و Tripped را با سه حالت نمایش می‌دهد.

– دسترسی به دکمه Push to Trip:

  این دسته گردان دارای دکمه Push to Trip برای دسترسی سریع به حالت Tripped می‌باشد.

– قفل کلید اتوماتیک:

  قفل کلید اتوماتیک در حالت OFF به وسیله یک تا سه قفل با قطر قلاب ۵ تا ۸ میلی‌متر قرار می‌گیرد. (تجهیزات اضافی موجود نیست)

– جایگزین قاب جلویی کلید اتوماتیک:

  این دسته گردان به عنوان جایگزینی مستقیم برای قاب جلویی کلید اتوماتیک عمل می‌کند.

استفاده‌های دسته گردان با اتصال مستقیم:

– تابلوهای مرکز کنترل موتور (MCC):

  در تابلوهای مرکز کنترل موتور به عنوان یک اجزاء کلیدی استفاده می‌شود.

– جلوگیری از باز شدن درب در حالت ON:

  با جلوگیری از باز شدن درب در زمانی که کلید اتوماتیک در حالت ON قرار دارد، امنیت را افزایش می‌دهد.

– جلوگیری از بسته شدن کلید اتوماتیک:

  در صورت باز بودن درب، این دسته گردان جلوگیری از بسته شدن کلید اتوماتیک را فراهم می‌کند.

– درجه حفاظت بالا:

  با درجه حفاظت IP43 و IK07، این دسته گردان اطمینان از حفاظت مطلوب در برابر عوامل محیطی را می‌بخشد.

– کنترل ماشینی و سازگاری با استانداردها:

  سازگاری با استاندارد CNOMO E03.81.501، درجه حفاظت IP54 و IK08، این دسته گردان برای کنترل ماشینی و استفاده در شرایط صنعتی مطمئن و کارآمد است.

دستگیره متصل به شفت برای کلید اتوماتیک:

دستگیره متصل به شفت، امکان نصب و استفاده ساده از کلید اتوماتیک را ارائه می‌دهد، زیرا می‌توانید آن را به راحتی روی درب تابلو نصب کنید. این دستگیره دارای ویژگی‌های منحصر به فرد زیر است:

– مناسب برای عایق‌سازی:

  طراحی این دستگیره آن را برای استفاده در شرایط با عایق‌سازی مناسب می‌کند.

– نمایش سه وضعیت (ON، OFF و Tripped):

  دارای قابلیت نمایش وضعیت‌های ON، OFF و Tripped به شما اطلاعات دقیقی از عملکرد کلید اتوماتیک را ارائه می‌دهد.

– دسترسی به تنظیمات بخش رله:

  این دستگیره به شما این امکان را می‌دهد که به تنظیمات بخش رله دسترسی داشته باشید در هنگامی که درب تابلو باز است.

– قفل کلید اتوماتیک در حالت OFF:

  قفل کلید اتوماتیک در حالت OFF توسط یک تا سه قفل با قطر قلاب ۵ تا ۸ میلی‌متر قفل می‌شود. (تجهیزات اضافی ارائه نمی‌شود)

– محدودیت باز شدن درب:

  در صورتی که کلید اتوماتیک در وضعیت ON یا قفل شده باشد، این دستگیره جلوگیری می‌کند که درب باز شود.

با استفاده از این دستگیره متصل به شفت، مدیریت و کنترل تجهیزات الکتریکی خود را بهبود بخشیده و از امکانات کلید اتوماتیک با کارایی بالا بهره‌مند شوید.

عملکرد موتوری کلید اتوماتیک با موتورهای کمپکت:

یکی از لوازم جانبی حیاتی کلید اتوماتیک، موتور کلید می‌باشد. زمانی که موتورهای کلیدهای اتوماتیک با بخش مکانیزم موتوری مجهز می‌شوند، این کلیدها عملکردی با دوام و عملکردی آسان و قابل اعتماد را به ارمغان می‌آورند.

کلید اتوماتیک کمپکت با موتور:



عملکرد موتوری کلید اتوماتیک جهت قطع و وصل بارها، تغییر منابع تغذیه بین معمولی و پشتیبان، یا تغییر وضعیت به یک منبع دیگر از اهمیت ویژه‌ای برخوردار است. این ویژگی به بهبود بهره‌وری مصرف انرژی کمک می‌کند.

عملکرد موتوری این کلیدها در شرایط همزمان کوپلینگ، راه‌اندازی موتور به صورت محلی و کنترل اتوماتیک به کار می‌رود.

قطع و وصل تنظیم مجدد:

کلیدهای اتوماتیک کمپکت اشنایدر از طریق ارتباط با مکانیزم موتوری، قابلیت قطع و وصل و تنظیم مجدد را فراهم می‌کنند.

کنترل ارتباط مکانیزم موتوری:

برای این منظور، نصب ماژول کنترل موقعیت قطع BSCM و اتصال سیم NSX الزامی است. از ترمینال‌ها و ارتباطات مکانیزم موتوری نیز برای این کار استفاده می‌شود.

اتصال به شبکه:

اتصال ماژول BSCM به شبکه از طریق سیم NSX به منظور دریافت فرمان‌های قطع و وصل، تنظیم مجدد یا ریست، و انتقال موقعیت کلید اتوماتیک (OFF و ON) انجام می‌شود. کنترل فرمان توسط ماژول BSCM انجام می‌شود.

سازگاری با مدل‌های خاص:

مکانیزم عملکرد موتوری برای کلیدهای اتوماتیک کمپکت اشنایدر، از جمله سری NSX630، NSX400، NSX250، NSX160 و NSX100 قابل استفاده است.

دکمه سبز روی موتور کلید اتوماتیک کمپکت وضعیت ON را نشان می‌دهد، که زمانی استفاده می‌شود که کلید اتوماتیک به صورت اتوماتیک یا دستی وصل شده است. و حالت OFF هنگامی استفاده می‌شود که کلید اتوماتیک قطع شده است.

استفاده از عملکرد موتوری کلید اتوماتیک:

کاربرد اصلی عملکرد موتوری کلید اتوماتیک، همانطور که در موارد زیر مشاهده می‌شود، بسیار گسترده است:

کوپلینگ همزمان:

– عملیات همزمان بین تجهیزات برقی با استفاده از موتورهای کلید اتوماتیک.

قطع و وصل بارها:

– قابلیت قطع و وصل کردن بارها جهت بهینه‌سازی هزینه‌های انرژی.

راه‌اندازی موتور به صورت محلی:

– امکان راه‌اندازی موتورها به صورت محلی با استفاده از این عملکرد.

عملکرد مرکزی:

– توانایی کنترل مرکزی و مدیریت هوشمند توزیع اتوماتیک.

تغییر بین منابع تغذیه:

– قابلیت تغییر بین منبع تغذیه معمولی و پشتیبان با هدف بهینه‌سازی هزینه‌های انرژی.

موتور کلید اتوماتیک Schneider NSX 200-250:

– مجهز به موتور کلید اتوماتیک با ولتاژ ۲۲۰ تا ۲۴۰ ولت AC و جریان نامی ۲۵۰ آمپر و ماژول مکانیزم موتوری به همراه تطبیق دهنده SDE.

سازگار با کلیدهای اتوماتیک Compact NSX و NSX DC:

– سازگار با کلیدهای اتوماتیک Compact NSX و NSX DC با سیگنال کنترل ثابت پالسی.

زمان پاسخ کم:

– زمان پاسخ کمتر از ۶۰۰ میلی‌ثانیه در حالت قطع و کمتر از ۸۰ میلی‌ثانیه در حالت وصل.

رله شنت (Shunt Trip) در کلیدهای اتوماتیک اشنایدر الکتریک:

رله شنت در کلیدهای اتوماتیک، به عنوان یک تجهیز حیاتی برای حفاظت و کنترل، کاربردهای گسترده‌ای دارد. مهم‌ترین وظیفه رله شنت در کلیدهای اتوماتیک، حفاظت ایمنی و جلوگیری از حوادث است، زیرا این رله نقش اصلی در قطع وصل نمودن کلید ایفا می‌کند.

همچنین، رله شنت به عنوان یک وسیله هوشمند برای کنترل و مدیریت از راه دور کلید اتوماتیک بهره‌مند می‌شود. این امکان از طریق کنترلرهایی نظیر PLC فراهم می‌شود، که از دور و با دقت بالا قابل اجرا است.

این رله در ولتاژهای مختلف از ۲۴VDC تا ۳۸۰-۴۱۵VAC موجود بوده و با تغذیه دائمی به کلید اتوماتیک، آن را در حالت غیرفعال نگه می‌دارد. آستانه عملکرد دقیق ولتاژ برای این رله تعیین شده و زمان پاسخ دهی بسیار کم، حدود ۵۰ میلی‌ثانیه دارد.

از مهمترین ویژگی‌های این رله، توانایی عملکرد بدون وقوع خطاست؛ به این ترتیب، می‌تواند به صورت دقیق و موثر کلید اتوماتیک را قطع کند. علاوه بر این، فعال‌سازی رله توسط جریان کم (در حدود آمپر) امکان‌پذیر است و می‌تواند تحت هر ولتاژ کنترلی، از ۱۲ تا ۲۲۰ ولت، عمل کند.

در نتیجه، هنگامی که ولتاژ فرمان به رله ارسال می‌شود، قطعی فوری و موثر بر روی کلید اتوماتیک انجام می‌شود.

رله شنت در کلیدهای اتوماتیک اشنایدر الکتریک:

رله شنت، یک ابزار حیاتی در کلیدهای اتوماتیک اشنایدر، وظایف گسترده‌ای را بر عهده دارد. این رله به طور اساسی در حفاظت ایمنی و جلوگیری از حوادث کلیدهای اتوماتیک نقش دارد.

به عنوان یک دستگاه هوشمند، رله شنت برای کنترل و مدیریت از راه دور کلید اتوماتیک به کار می‌رود. این قابلیت از طریق کنترلرهای پیشرفته مانند PLC فراهم می‌شود که به صورت دقیق و از راه دور عملکرد کلید اتوماتیک را کنترل می‌کنند.

رله شنت در ولتاژهای ۲۴VDC تا ۳۸۰-۴۱۵VAC قابل استفاده است و با تغذیه دائمی به کلید اتوماتیک، آن را در حالت غیرفعال نگه می‌دارد. آستانه دقیق عملکرد ولتاژ برای این رله تعیین شده و زمان پاسخ بسیار کم، حدود ۵۰ میلی‌ثانیه دارد.

از مهمترین ویژگی‌های این رله می‌توان به توانایی عملکرد بدون خطا اشاره کرد؛ بنابراین، این رله توانایی قطع دقیق و مؤثر کلید اتوماتیک را دارا است. همچنین، این رله تحت هر ولتاژ کنترلی از ۱۲ تا ۲۲۰ ولت فعال شده و با جریان کمترین امکانات خود را اجرا می‌کند.

بنابراین، با فرستادن ولتاژ فرمان به رله، قطع فوری و مؤثر کلید اتوماتیک صورت می‌پذیرد.

کنتاکت کمکی کلید اتوماتیک:

کنتاکت کمکی در کلیدهای اتوماتیک به عنوان یک نشانگر خطا برای اطلاع‌رسانی از راه دور در مورد وضعیت کلید اتوماتیک به کار می‌رود. این کنتاکت‌ها با استاندارد بین‌المللی IEC 60947 سازگاری دارند.

عملکرد کنتاکت کمکی در کلید اتوماتیک اشنایدر الکتریک:

OF (OFF/ON): نشانگر وضعیت روشن یا خاموش بودن کلید اتوماتیک.

SD (نشانگر قطع): نشان می‌دهد که کلید اتوماتیک به یکی از دلایل زیر قطع شده است:

   – اضافه بار

   – اتصال کوتاه

   – خطای نشتی زمین

   – عملکرد رله ولتاژی

   – عملکرد دکمه (Push to trip)

   – باز کردن کلید در حالت روشن (ON).

SDE (نشانگر خطا): نشانگر عملکرد غیرعادی کلید اتوماتیک به دلایل زیر:

   – اضافه بار

   – اتصال کوتاه

   – خطای زمین

SVD (نشانگر خطای نشتی زمین): نشانگر عملکرد کلید اتوماتیک به دلیل خطای نشتی زمین.

CAM: نشانگر وضعیت دسته گردانده کلید.

CE/CD: نشانگر وضعیت قطع/وصل کلیدهای کشویی (نشانگر وضعیت کلیدهای داخل کشو).

در یان نوشتار به لوازم مورد نیاز برای حفاظت و کنترل کلید اتوماتیک پرداختیم. در صورت وجود هرگونه سوال، در بخش نظرات همین صفحه با ما در میان بگذارید.





دیدگاه‌ خود را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

16 + 16 =

فهرست مطالب

021-66170063

واحد فروش / فنی

0912-6398961

واحد فروش / واتساپ

021-66170064

واحد فروش / فنی

0910-7249074

واحد فروش / واتساپ

جهت مشاهده جدید ترین لیست های قیمت و راهنمایی خرید بهترین برندهای برق صنعتی شماره خود را در فرم زیر وارد و ارسال نمایید

الکتروشایلی
