روش تست کلید کنتاکتور

در دهه‌های اخیر، پیشرفت چشمگیر فناوری و اتوماسیون در صنعت الکتریکی به افزایش چشمگیری در استفاده از سیستم‌های الکتریکی منجر شده است. این سیستم‌ها، از انرژی خانگی گرفته تا ماشین‌آلات صنعتی پیچیده، از کلیدها و کنتاکتورها به عنوان عناصر اساسی برای کنترل جریان الکتریکی وظایف مختلف استفاده می‌کنند. در این سیاق، تست کلید کنتاکتور به عنوان یک فعل بحرانی، در حفظ کارایی و ایمنی این سیستم‌ها از اهمیت بالایی برخوردار است.

کلید کنتاکتور به عنوان نقطه اتصال انتقالی بین مدارهای الکتریکی و منابع تغذیه عمل می‌کند. بدون اتصال صحیح کنتاکت‌ها، عملکرد صحیح دستگاه‌ها و تجهیزات تضمین نمی‌شود و این می‌تواند به مشکلات جدی در عملکرد سیستم‌های الکتریکی منجر شود.

روش تست کلید کنتاکتور

این مقاله به بررسی اهمیت تست کلید کنتاکتور و روش‌های مختلف اجرای آن پرداخته و به تشویق برای اجرای دوره‌های تست دوره‌ای در سیستم‌های الکتریکی می‌پردازد. همچنین، نقش این تست‌ها در حفظ عملکرد ایده‌آل و ایمنی سیستم‌های الکتریکی را بررسی خواهد کرد.

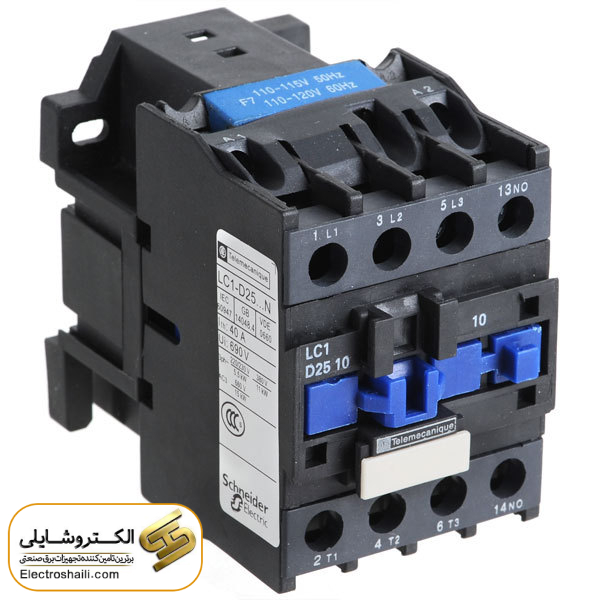

تعریف کلید کنتاکتور

کلید کنتاکتور یکی از اجزاء اساسی در دامنه الکتریکی است که در سیستم‌ها و دستگاه‌های مختلف برای کنترل جریان الکتریکی و اتصال یا قطع مدارهای الکتریکی به‌کار می‌رود. این عنصر با ایجاد ارتباط بین دو کنتاکت مغناطیسی، معمولاً یک کنتاکت باز و یک کنتاکت بسته، در عملکرد صحیح سیستم‌های الکتریکی دخیل است.

کلید کنتاکتور به‌طور عمده از دو بخش اصلی تشکیل شده است. ابتدا، دارای کنتاکت‌ها است که به‌وسیله‌ی یک بازوی متصل به سیستم کنترلی، به یکدیگر نزدیک یا دور می‌شوند. کنتاکت‌ها می‌توانند به‌صورت نرمال یا فرمت‌های مختلفی داشته باشند، از جمله NO (باز) و NC (بسته). دومین بخش مهم کلید کنتاکتور، بازوها و سیستم‌های مکانیکی است که کنتاکت‌ها را باز یا بسته کرده و بر روی عملکرد کلید کنتاکتور تأثیر می‌گذارد.

روش تست کلید کنتاکتور

استفاده از کلید کنتاکتور در انواع مختلف صنایع از جمله صنعت‌های برق، خودروسازی، و صنعت‌های فرآیندی بسیار رایج است. با توجه به نیازمندی‌های مختلف، انواع مختلفی از کلید کنتاکتورها توسعه یافته‌اند، از جمله کنتاکتورهای حرارتی، مغناطیسی و الکترونیکی. این وسیله کنترلی از اهمیت چشمگیری در ایمنی و کارایی سیستم‌های الکتریکی برخوردار است و نقش بنیادی در اجرای صحیح مدارهای الکتریکی و پیشگیری از خرابی‌ها دارد.

نحوه عملکرد کلید کنتاکتور

نحوه عملکرد کلید کنتاکتور بر اساس نوع و مدل آن متفاوت است، اما مفهوم اصلی وظیفه آن یکسان است. در اینجا یک توضیح کلی در مورد نحوه عملکرد کلید کنتاکتور ارائه می‌شود:

  1. کنتاکت‌ها:
    • کلید کنتاکتور دارای دو یا چند کنتاکت (سطح فلزی) است که هنگام فشار داده شدن یا جدا شدن از یکدیگر، اتصال یا قطع جریان برق را فراهم می‌کنند.
    • مواد مقاوم و با دوامی برای کنتاکت‌ها انتخاب می‌شود تا بتوانند با شرایط محیطی مختلف سازگاری داشته باشند.
  2. بازوها:
    • بازوها به عنوان اجزاء متحرک محوری در کلید کنتاکتور عمل می‌کنند. حرکت آنها باعث جابجایی کنتاکت‌ها می‌شود.
    • این بازوها ممکن است به صورت مستقیم تحت تأثیر نیروهای خارجی حرکت کنند یا به صورت الکتریکی توسط سیگنال‌های کنترلی کنتاکتور تنظیم شوند.
  3. مغناطیس یا سلنویید:
    • برخی از کلید کنتاکتورها از مغناطیس یا سلنویید برای حرکت بازوها استفاده می‌کنند. در این حالت، جریان الکتریکی به مغناطیس یا سلنویید اعمال شده و بازوها حرکت می‌کنند.
  4. حسگرها:
    • برخی از کلید کنتاکتورها دارای حسگرهای الکتریکی هستند که وضعیت کنتاکت‌ها و بازوها را تشخیص می‌دهند. این حسگرها اطلاعات لازم را به سیستم کنترلی یا ماشین‌آلات ارسال می‌کنند.
  5. عملکرد بسته و باز:
    • وقتی کلید کنتاکتور در وضعیت فعال است، کنتاکت‌ها به یکدیگر نزدیک می‌شوند و جریان برق می‌تواند از آنها عبور کند. این وضعیت به عنوان “بسته” شدن مدار معروف است.
    • در وضعیت غیرفعال، کنتاکت‌ها از یکدیگر دور می‌شوند و جریان برق قطع می‌گردد، که به عنوان “باز” شدن مدار شناخته می‌شود.

نحوه عملکرد کلید کنتاکتور بستگی به کاربردهای مختلف دارد، از جمله کنترل موتورها، سیستم‌های روشنایی، و دیگر اتصالات الکتریکی. این دستگاه‌ها با تنظیم جریان برق و کنترل تجهیزات الکتریکی، به عنوان یک ابزار اساسی در صنعت و انواع دستگاه‌های الکتریکی استفاده می‌شوند.

کاربرد و مزایا کلید کنتاکتور

کاربردها:

  1. کنترل موتورها: کلید کنتاکتورها به عنوان عناصر کنترلی اصلی در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرند، به ویژه در کنترل موتورها. آنها جهت راه‌اندازی، توقف و کنترل سرعت موتورها را امکان‌پذیر می‌کنند.
  2. سیستم‌های روشنایی: در سیستم‌های روشنایی صنعتی یا ساختمانی، کلید کنتاکتورها برای راه‌اندازی و قطع دستگاه‌ها و لامپ‌ها استفاده می‌شوند. این کاربرد در مکان‌هایی مانند کارگاه‌ها، انبارها، و ساختمان‌های بزرگ بسیار رایج است.
  3. سیستم‌های خنک کننده: در سیستم‌های خنک کننده صنعتی، کلید کنتاکتورها جهت کنترل پمپ‌ها و واحدهای خنک کننده به کار می‌روند.
  4. کنترل دستگاه‌های الکتریکی: در انواع دستگاه‌های الکتریکی مانند کمپرسورها، ورق‌بر، و دستگاه‌های صنعتی دیگر، کلید کنتاکتورها به عنوان سوئیچ کنترلی اصلی مورد استفاده قرار می‌گیرند.
  5. خودروها: در سیستم‌های الکتریکی خودروها نیز از کلید کنتاکتورها برای راه‌اندازی موتور و سایر تجهیزات الکتریکی استفاده می‌شود.

مزایا:

  1. کنترل دقیق: کلید کنتاکتورها به کاربر امکان می‌دهند تا جریان برق را با دقت کنترل کنند و تجهیزات الکتریکی را به صورت دقیق راه‌اندازی یا قطع کنند.
  2. ایمنی: با استفاده از کلید کنتاکتورها، ایمنی در کنترل تجهیزات الکتریکی حاصل می‌شود. این امکان به کاربران می‌دهد که به راحتی تجهیزات را قطع کنند و از هرگونه خطری جلوگیری کنند.
  3. طول عمر بالا: معمولاً کلید کنتاکتورها از مواد با دوام ساخته می‌شوند، که باعث افزایش طول عمر و ایجاد یک سیستم پایدار می‌شود.
  4. قابلیت گسترش: این کنتاکتورها به سادگی به سیستم‌های بزرگ‌تر گسترش یافته و با دیگر تجهیزات الکتریکی متصل می‌شوند.
  5. کارآیی اقتصادی: این دستگاه‌ها به عنوان یک قطعه مهم در سیستم‌های الکتریکی باعث بهبود کارآیی و کاهش هزینه‌های نگهداری می‌شوند.

کلید کنتاکتورها به دلیل کاربردهای متنوع و مزایای ارائه شده، جزء اجزاء اساسی در انواع صنایع و سیستم‌های الکتریکی محسوب می‌شوند.

اهداف تست کلید کنتاکتور

تست کلید کنتاکتورها اهمیت زیادی در حفظ عملکرد صحیح سیستم‌های الکتریکی دارد. اهداف اصلی تست کلید کنتاکتورها عبارتند از:

  1. تأمین ایمنی:
    • از جمله اهداف اصلی تست کلید کنتاکتورها، اطمینان از ایمنی سیستم‌های الکتریکی است. تست‌ها برای اطمینان از اینکه کنتاکت‌ها به درستی و به‌صورت قطع و وصل جریان برق انجام می‌دهند و خطرات ناشی از اتصالات نادرست یا قطعی ناخواسته را به حداقل می‌رسانند.
  2. حفظ عملکرد دقیق:
    • تست کنتاکت‌ها به حفظ عملکرد دقیق این اجزاء کمک می‌کند. اطمینان از اینکه کنتاکتورها هنگام تغییر وضعیت (باز و بسته شدن) به درستی عمل کنند و ارتباط‌های الکتریکی به‌درستی برقرار شوند.
  3. افزایش عمر مفید:
    • تست‌های دوره‌ای بر روی کنتاکتورها به جلوگیری از خستگی مواد و سایر عواملی که ممکن است منجر به کاهش عمر مفید آنها شود، کمک می‌کند. این امر اهمیت زیادی در صنایعی دارد که سیستم‌های الکتریکی در شرایط سخت و به‌صورت پیوسته کار می‌کنند.
  4. کاهش خطرات حرارتی:
    • تست کنتاکتورها به اطمینان از اینکه در تماس با جریان برق، تولید حرارت به حداقل می‌رسد و خطرات حرارتی کاهش می‌یابد.
  5. مطابقت با استانداردها:
    • تست کنتاکتورها به اطمینان از اینکه این اجزاء با استانداردها و مقررات مربوطه سازگار هستند و نیازهای ایمنی و عملکردی مطابق با استانداردهای ملی یا بین‌المللی را تأمین می‌کنند.
  6. آمادگی برای شرایط محیطی مختلف:
    • تست کنتاکتورها برای اطمینان از عملکرد آنها در شرایط محیطی مختلف مانند دما، رطوبت و تغییرات فشار الکتریکی صورت می‌گیرد.
  7. کنترل نوسانات و ارتعاشات:
    • تست کنتاکتورها به اطمینان از اینکه نوسانات و ارتعاشات در حین عملکرد آنها به حداقل می‌رسد و این امر باعث حفظ پایداری و قابلیت اطمینان سیستم می‌شود.

همچنین، تست کنتاکتورها به تدقیق در تشخیص خرابی، پیشگیری از اتصالات نادرست و کاهش احتمال خطرات ایمنی مرتبط با این اجزاء نیز کمک می‌کند.

انواع تست و روش تست کلید کنتاکتور

تست کلید کنتاکتورها می‌تواند به وسیله‌ی انواع مختلفی از روش‌ها صورت گیرد. در زیر، برخی از انواع روش‌های تست کلید کنتاکتورها ذکر شده است:

تست مقاومت الکتریکی (Resistance Test):

هدف: این تست بررسی مقاومت الکتریکی کنتاکتور در شرایط عادی است.

روش:

  1. آماده‌سازی:
    • کنتاکتور را از دستگاهی که به آن متصل است جدا کرده و از برق قطع کنید.
  2. استفاده از اوم‌متر:
    • اوم‌متر یا مولتی‌متر را به حالت مقاومت الکتریکی تنظیم کنید.
  3. بررسی وضعیت کنتاکتور:
    • کنتاکت‌ها را در وضعیت باز و بسته قرار دهید (بسته شدن و باز شدن کنتاکت‌ها را با استفاده از دستگاه کنترلی انجام دهید).
  4. اندازه‌گیری مقاومت:
    • مولتی‌متر را بر روی کنتاکت‌ها قرار داده و مقاومت الکتریکی آنها را اندازه‌گیری کنید.
    • در صورتی که کنتاکت‌ها بسته باشند، مقاومت باید به صفر یا مقدار نزدیک به صفر باشد.
    • در صورتی که کنتاکت‌ها باز باشند، مقاومت باید یک مقدار بزرگتر از مقدار مقاومت داخلی مولتی‌متر باشد (مقدار بسته به نوع کنتاکتور و استانداردهای مورد استفاده متغیر است).
  5. بررسی و ثبت نتایج:
    • نتایج اندازه‌گیری را بررسی کرده و با مقادیر استاندارد مقایسه کنید.
    • هر گونه اختلاف یا ناهماهنگی با استانداردهای مشخص باید مورد بررسی و اصلاح قرار گیرد.



تست هسته‌ای (Continuity Test):

هدف: بررسی تماس مستقیم بین کنتاکت‌ها.

روش:استفاده از تستر تماس یا اوم‌متر برای اطمینان از اتصال مستقیم بین کنتاکت‌ها.

  1. آماده‌سازی:
    • کنتاکتور را از دستگاهی که به آن متصل است جدا کرده و از برق قطع کنید.
  2. استفاده از اوم‌متر:
    • اوم‌متر را به حالت تست تماس یا تست مقاومت قرار دهید.
  3. بررسی تماس مستقیم:
    • قسمت‌های کنتاکتور را که می‌خواهید تست کنید را با استفاده از اوم‌متر یا تستر تماس بررسی کنید.
    • برای این منظور، پراب‌های اوم‌متر را به دو قسمت مختلف کنتاکتور (مانند دو کنتاکت مخالف یا دو قسمتی که باید با یکدیگر تماس برقرار کنند) متصل کنید.
  4. خواندن نتایج:
    • در صورتی که تماس مستقیم بین دو کنتاکت وجود داشته باشد، اوم‌متر نشانگر مقدار مقاومت صفر یا مقدار بسیار کمی (به اندازه مقاومت داخلی اوم‌متر) نشان خواهد داد.
    • در صورتی که تماس مستقیم وجود نداشته باشد، اوم‌متر نشانگر مقدار مقاومت بزرگتر از صفر خواهد بود و نشانگر نماد “OL” یا “۱” (در صورت استفاده از دستگاه‌های دیجیتالی) را نشان خواهد داد.
  5. ثبت نتایج:
    • نتایج اندازه‌گیری را بررسی کرده و با مقادیر استاندارد مقایسه کنید.
    • هر گونه اختلاف یا ناهماهنگی با استانداردهای مشخص باید مورد بررسی و اصلاح قرار گیرد.



تست تغییر وضعیت (Operational Test):

هدف: ارزیابی عملکرد کلید کنتاکتور در شرایط عادی و تغییر وضعیت.

روش:اجرای کلید کنتاکتور و بررسی عملکرد رله و کنتاکت‌ها در وضعیت‌های مختلف.

  1. آماده‌سازی:
    • کنتاکتور را از دستگاهی که به آن متصل است جدا کرده و از برق قطع کنید.
  2. تنظیمات:
    • تمام تنظیمات و پارامترهای مورد نیاز برای عملکرد کنتاکتور (مانند ولتاژ، جریان و…) را مطابق با مشخصات فنی تنظیم کنید.
  3. اجرای راه‌اندازی:
    • کنتاکتور را در شرایط عادی راه‌اندازی کنید.
    • در صورت وجود موتور یا دستگاه متصل به کنتاکتور، عملکرد آنها را بررسی کنید.
  4. توقف کنتاکتور:
    • کنتاکتور را توقف دهید و عملکرد توقف موتور یا دستگاه را نیز بررسی کنید.
  5. تغییر وضعیت:
    • کنتاکتور را به وضعیت مختلف تغییر دهید، از جمله بسته شدن و باز شدن کنتاکت‌ها.
    • این تغییرات می‌تواند به وسیله دستگاه کنترلی یا دستی انجام شود.
  6. بررسی و ارزیابی عملکرد:
    • عملکرد کنتاکتور و همچنین تغییر وضعیت آن را به دقت بررسی کنید.
    • توجه به سرعت و صحت عملکرد در هر مرحله از تغییر وضعیت حائز اهمیت است.



تست حفاظتی (Protective Relay Test):

هدف: بررسی توانایی کنتاکتور در حفاظت در برابر شرایط ناپایدار یا خطرات.

روش:اجرای کنتاکتور در شرایط ناپایدار مانند افزایش جریان، کوتاه‌زدن، و ولتاژ ناپایدار و بررسی واکنش آن.

  1. آماده‌سازی:
    • سیستم حفاظتی را از دستگاه یا شبکه جدا کنید.
    • از برق سیستم قطع کنید و از اطمینان حاصل کنید که سیستم قطع شده است.
  2. تنظیمات:
    • تنظیمات حفاظت‌ها را بر اساس شرایط تست (مانند افزایش جریان، کوتاه‌زدن یا ولتاژ ناپایدار) تنظیم کنید.
  3. اجرای تست:
    • سیستم را با شرایط ناپایدار ترتیب دهید. این شامل افزایش جریان، کوتاه‌زدن یا ولتاژ ناپایدار می‌شود.
    • در این مرحله، کنتاکتور را به شرایط ناپایدار منتقل کنید تا حفاظت‌ها واکنش نشان دهند.
  4. بررسی واکنش حفاظت‌ها:
    • عملکرد حفاظت‌های الکتریکی در مواجهه با شرایط ناپایدار را بررسی کنید.
    • زمان واکنش، اصطکاکات ایجاد شده، اطلاعات نمایش داده شده توسط حفاظت و سایر جنبه‌های ایمنی و عملکرد را نظارت کنید.
  5. ثبت نتایج:
    • نتایج تست واکنش حفاظت‌ها را با دقت ثبت کنید.
    • در صورت وجود هر گونه مشکل یا نقص در عملکرد حفاظت‌ها، اقدامات اصلاحی را تعیین و اجرا کنید.
  6. تست‌های مکمل:
    • ممکن است نیاز باشد تست‌های مکملی مانند تست نرخ تغییر یا تست انجماد حفاظت نیز اجرا شوند.



تست جریان نامی (Rated Current Test):

هدف: بررسی عملکرد کنتاکتور در حداکثر جریان نامی.

روش:تنظیم جریان نامی مطابق با مشخصات فنی و اجرای کنتاکتور در این شرایط.

بررسی عملکرد کنتاکت‌ها و اتصالات در این شرایط.

  1. آماده‌سازی:
    • کنتاکتور را از دستگاهی که به آن متصل است جدا کرده و از برق قطع کنید.
    • از اطمینان حاصل کنید که دستگاه آماده برای تست و تنظیمات صحیح باشد.
  2. تنظیمات:
    • مقدار جریان نامی مشخصه بر اساس مشخصات فنی کنتاکتور را تنظیم کنید.
  3. اتصال تستر:
    • تستر جریان را به کنتاکتور متصل کنید.
    • در صورت استفاده از اتصال مستقیم، تستر را به جای کنتاکت‌ها قرار دهید.
  4. اجرای تست:
    • کنتاکتور را در شرایط نامی قرار دهید و جریان نامی را اعمال کنید.
    • مطابق با نوع تستر، ممکن است جریان نامی به صورت مستقیم اندازه‌گیری شود یا از طریق افزایش و کاهش جریان توسط تستر اندازه‌گیری شود.
  5. بررسی عملکرد:
    • در حین تست، عملکرد کنتاکتور و واکنش آن در مقابل جریان نامی را به دقت بررسی کنید.
    • هر گونه نقص یا مشکل در عملکرد کنتاکتور باید ثبت شده و مورد بررسی قرار گیرد.
  6. ثبت نتایج:
    • جریان مقدار اندازه‌گیری شده را ثبت کرده و با جریان نامی مورد انتظار مقایسه کنید.
    • نتایج تست را به صورت دقیق و با جزئیات ثبت کرده و در صورت لزوم، اقدامات اصلاحی را تعیین کنید.



تست عایق‌گیری (Insulation Resistance Test):

هدف: ارزیابی سطح عایق بین قسمت‌های مختلف کنتاکتور.

روش:استفاده از تستر عایق‌گیری برای اندازه‌گیری مقاومت عایق بین اجزاء مختلف.

  1. آماده‌سازی:
    • تمام تجهیزات الکتریکی را از برق و دستگاه‌های جانبی جدا کنید.
    • مطمئن شوید که تجهیزات خود در شرایط خاموش قرار دارند.
  2. انتخاب تجهیزات:
    • از ابزارهای تست مخصوص مانند مگر‌متر (Megohmmeter) یا اوم‌متر با قابلیت اندازه‌گیری مقاومت بالا برای تست استفاده کنید.
  3. اتصالات:
    • تجهیزات را به منطقه‌های مختلف عایق‌ها متصل کنید.
    • در صورت امکان، تمام کلیدها، کنتاکت‌ها، و اتصالات را باز کنید تا تمامی قسمت‌ها قابل دسترس باشند.
  4. تنظیمات تستر:
    • تنظیمات تستر را به مقدار مناسب تنظیم کنید. برای مثال، می‌توانید مقدار ولتاژ تست را تعیین کنید. معمولاً در تست عایق‌گیری، ولتاژهای بالا (در حدود ۵۰۰ ولت یا بیشتر) استفاده می‌شود.
  5. انجام تست:
    • تستر را فعال کرده و جریان تست را اعمال کنید.
    • زمان تست معمولاً ۱ تا ۱۰ دقیقه است. در این مدت، تستر جریان را اندازه‌گیری می‌کند و مقاومت الکتریکی عایق مورد ارزیابی قرار می‌گیرد.
  6. خواندن نتایج:
    • نتایج تست بر اساس جریان اندازه‌گیری شده و ولتاژ تست نشان داده می‌شوند.
    • مقدار جریان نمایانگر میزان عایق‌گیری و مقاومت عایق است. هر چه مقدار جریان کمتر باشد، عایق بهتر و مقاومت بیشتر است.
  7. ثبت نتایج:
    • نتایج تست را ثبت کرده و با استانداردها یا مقادیر مشخص شده برای تجهیزات خاص مقایسه کنید.
  8. اصلاحات و تعمیرات:
    • در صورتی که نتایج نشان دهد که مقاومت عایق پایین است، اقدام به اصلاح یا تعمیرات لازم را انجام دهید.



تست خطاها (Fault Simulation Test):

هدف: بررسی توانایی کنتاکتور در تشخیص و مدیریت خطاها.

روش:ایجاد شرایط خطا مانند قطع یا کوتاه شدن کنتاکت‌ها و بررسی واکنش کنتاکتور.

  1. آماده‌سازی:
    • کنتاکتور را از دستگاه یا شبکه جدا کنید و از برق قطع نمایید.
    • از اطمینان حاصل کنید که تجهیزات در وضعیت خاموش قرار دارند.
  2. تنظیمات:
    • تنظیمات کنتاکتور را برای شبیه‌سازی خطاها تنظیم کنید. مثلاً می‌توانید یک یا چند کنتاکت را به صورت قطع یا کوتاه شده شبیه‌سازی کنید.
  3. اتصالات:
    • کنتاکت‌های مورد نظر را به صورت قطع یا کوتاه شده متصل کنید.
    • اطمینان حاصل کنید که تمام اتصالات و اتصالات کنترلی صحیح متصل شده‌اند.
  4. انجام تست:
    • برق را به کنتاکتور وصل کرده و خطای مورد نظر (قطع یا کوتاه) را اعمال نمایید.
    • بررسی کنید که کنتاکتور چگونه واکنش نشان می‌دهد و آیا به درستی به خطای شبیه‌سازی شده واکنش نشان می‌دهد یا خیر.
  5. بررسی عملکرد:
    • واکنش کنتاکتور را به دقت بررسی کنید. این شامل زمان واکنش، اطلاعات نمایش داده شده توسط کنتاکتور (مانند سیگنالها یا لامپ‌های LED) و دیگر جنبه‌های ایمنی و عملکرد می‌شود.
  6. تست‌های تکمیلی:
    • در صورت نیاز، تست‌های تکمیلی مانند تست‌های حرارتی (بررسی افزایش دما) یا تست‌های دیگر با توجه به خصوصیات کنتاکتور انجام دهید.
  7. ثبت نتایج:
    • نتایج تست، عملکرد کنتاکتور در شرایط خطا، و هر گونه مشکل یا نیاز به تعمیرات را ثبت کرده و مورد بررسی قرار دهید.
  8. اصلاحات و تعمیرات:
    • در صورت لزوم، اقدام به اصلاحات و تعمیرات لازم نمایید.



تست حرارتی (Thermal Test):

هدف: بررسی عملکرد کنتاکتور تحت شرایط حرارتی مختلف.

روش:اجرای کنتاکتور در دماها و شرایط حرارتی مختلف و بررسی تغییرات در عملکرد.

  1. آماده‌سازی:
    • تجهیزات الکتریکی را از دستگاه یا شبکه جدا کنید و از برق قطع کنید.
    • از اطمینان حاصل کنید که تجهیزات در وضعیت خاموش قرار دارند.
  2. تعیین شرایط حرارتی:
    • مقادیر دمای مورد نظر برای تست را مشخص کنید. این ممکن است شامل دمای عملیاتی عادی، دمای بالا، یا دمای پایین باشد.
  3. انتقال به شرایط حرارتی:
    • تجهیزات را به شرایط دمایی مشخص منتقل کنید. این می‌تواند به وسیله اتاق حرارتی، دستگاه‌های حرارتی خاص، یا محیط‌های حرارتی متناسب با دمای مورد نظر باشد.
  4. ثبت دما:
    • دمای تجهیزات را به صورت دوره‌ای یا در زمان‌های مختلف ثبت کنید. معمولاً از دماسنج یا سنسورهای حرارتی برای اندازه‌گیری دما استفاده می‌شود.
  5. اجرای تست:
    • تجهیزات را در شرایط دمایی مختلف به کار انداخته و عملکرد آنها را بررسی کنید.
    • مدت زمان تست را مشخص کنید. ممکن است تست به مدت چند ساعت یا حتی چند روز ادامه داشته باشد.
  6. بررسی عملکرد:
    • واکنش تجهیزات به شرایط حرارتی را به دقت بررسی کنید. این شامل عملکرد کلی، سیگنال‌ها، لامپ‌ها یا LEDها، و سایر نشانگرهای عملکرد است.
  7. بررسی ایمنی:
    • بررسی ایمنی تجهیزات در شرایط حرارتی مختلف و اطمینان از عملکرد صحیح حفاظت‌ها و سیستم‌های ایمنی.
  8. ثبت نتایج:
    • نتایج دما و عملکرد تجهیزات را به دقت ثبت کنید.
    • در صورت وجود هر گونه مشکل یا نقص در عملکرد، اقدامات اصلاحی را تعیین کنید.
  9. اصلاحات و تعمیرات:
    • در صورت لزوم، اقدام به اصلاحات و تعمیرات لازم نمایید.



هر یک از این روش‌ها بر اساس نیازها و استانداردهای مربوط به هر صنعت و سیستم الکتریکی مورد استفاده قرار می‌گیرند. این تست‌ها برای اطمینان از صحت و ایمنی کلید کنتاکتورها و همچنین حفظ عملکرد بهینه آنها انجام می‌شوند.

 جمع بندی

در آخر، ما به بررسی اهمیت تست کلید کنتاکتور در صنعت الکترونیک پرداختیم. این تست‌ها از اهمیت بسزایی برخوردارند زیرا تضمین می‌کنند که تجهیزات الکتریکی به درستی در شرایط مختلف عمل می‌کنند و از نظر ایمنی و عملکرد بهینه تضمین می‌شود. ما روش‌های مختلف تست کلید کنتاکتور را بررسی کردیم از جمله تست مقاومت الکتریکی، تست هسته‌ای، تست تغییر وضعیت و تست حفاظتی. هر یک از این روش‌ها به منظور ارزیابی عملکرد و ایمنی کلید کنتاکتور در شرایط مختلف طراحی شده‌اند. همچنین، ما به توضیحاتی در مورد روش اجرای هر یک از این تست‌ها و نحوه بررسی عملکرد کلید کنتاکتور در شرایط مختلف پرداختیم. با توجه به اهمیت و نیازمندی‌های صنعت الکترونیک، تست کلید کنتاکتور به عنوان یکی از عوامل حیاتی در حفظ ایمنی و عملکرد بهینه تجهیزات الکتریکی مورد توجه قرار می‌گیرد.
