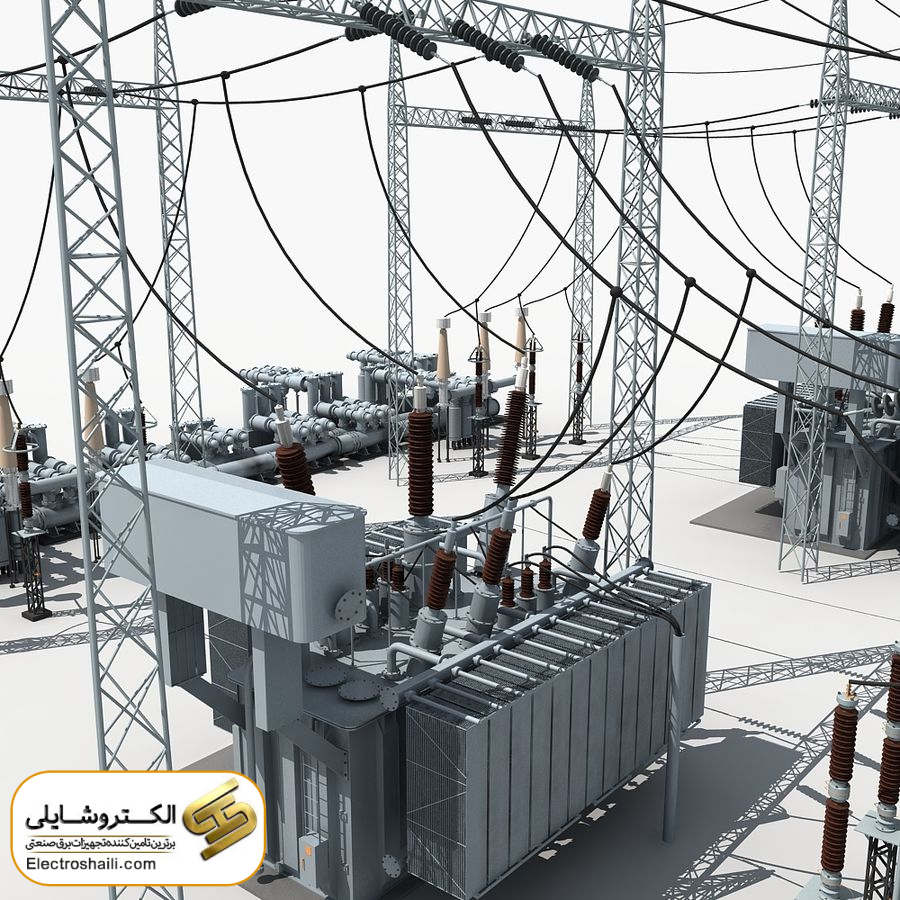

صفر تا صد توزیع برق
توزیع برق، زندگی ما را به شدت تحت تأثیر قرار داده و بخش حیاتی از روزمره ما شده است. از روش‌های تولید برق در نیروگاه‌ها گرفته تا لحظه‌ای که نور لامپ در خانه ما را روشن می‌کند، فرآیند پیچیده توزیع برق در پس زمینه فعالیت‌های ماست.
در این مطلب، سعی داریم تا سفری جامع بر توزیع برق از ابتدا تا انتها ارائه دهیم. ابتدا با فرآیند تولید برق آشنا می‌شویم و سپس مراحل انتقال آن را تا شهرها و مناطق مختلف تعقیب می‌کنیم. به معرفی انواع پست های سیستم برق و به بررسی نقش شبکه‌های توزیع پرداخته و چگونگی تأمین برق برای مصارف متنوع از خانه‌ها تا صنایع را بررسی می‌کنیم.
همچنین، با نگاهی به آخرین تکنولوژی‌ها و شبکه‌های هوشمند در توزیع برق، به بهبود عملکرد و کارایی این سیستم‌ها پرداخته و در ادامه با چالش‌ها و راه‌حل‌ها در زمینه توزیع برق آشنا می‌شویم.
تاریخچه توزیع برق
تاریخچه سیستم توزیع برق از آغاز تکامل فناوری تا امروز نشان دهنده رشد و پیشرفت چشمگیر آن است. در اوایل قرن نوزدهم، با اختراع لامپ الکتریکی توسط توماس ادیسون و پیشرفت‌های بعدی در حوزه انرژی الکتریکی، نیاز به توزیع انرژی به صورت گسترده‌تر احساس شد. اولین سیستم توزیع برق شهری در سال ۱۸۸۲ در لندن توسط توماس ادیسون اجرا شد. این سیستم شامل استفاده از کابل‌های زمینه‌ای برای انتقال انرژی الکتریکی بود و به سادگی به کمک متخصصین محلی نصب و راه‌اندازی می‌شد.
توسعه سیستم‌های توزیع برق در دهه‌های بعد به سرعت ادامه یافت. در دهه ۱۹۲۰، با پیشرفت‌های فنی مختلف از جمله اختراع ترانسفورماتورهای توزیع و استفاده از شبکه‌های زیرزمینی، امکان توزیع برق به مناطق دورافتاده و شهری‌تر بهبود یافت. در این دوره، توسعه سیستم‌های توزیع برق در شهرهای بزرگ مانند نیویورک و لندن و سایر شهرهای بزرگ آمریکا و اروپا به دلیل رشد سریع جمعیت و صنایع، به اهمیت بیشتری دست یافت.
با پیشرفت فناوری و افزایش استفاده از انرژی الکتریکی در قرن بیستم، سیستم‌های توزیع برق نیز بازسازی و بهینه‌سازی شدند. استفاده از سیستم‌های کنترل خودکار، بهبود روش‌های انتقال و توزیع، و تکنولوژی‌های جدید مانند شبکه‌های هوشمند، این صنعت را به یک فاز جدید از توسعه و پیشرفت هدایت کرد.
تعریف توزیع برق و تفاوت آن با انتقال برق
توزیع برق و انتقال برق دو عملیات اساسی در زمینه تأمین انرژی الکتریکی هستند که هر کدام وظایف خاص خود را دارند. توزیع برق وظیفه انتقال انرژی الکتریکی از نقاط انتقال بالاولتاژ به نقاط مصرف نهایی، که ممکن است در نواحی مسکونی، تجاری یا صنعتی واقع شود، را برعهده دارد. در مقابل، انتقال برق مسئولیت انتقال انرژی الکتریکی از منابع تولیدی به نقاط توزیع برق را دارد، که معمولاً در فاصله‌های بسیار بزرگتر و بین نواحی مختلف یک کشور یا حتی کشورهای مختلف واقع شده است.
توزیع برق:
توزیع برق به عملیات انتقال انرژی الکتریکی از شبکه‌های انتقال برق یا منابع محلی تولیدی به نقاط مصرف نهایی اطلاق می‌شود. این فرآیند شامل استفاده از شبکه‌های توزیع برق محلی است که از خطوط پایین ولتاژ، ترانسفورماتورهای توزیع و تجهیزات کنترلی محلی تشکیل شده است. توزیع برق معمولاً بر روی فاصله‌های نسبتاً کوتاه‌تر و بین نقاط مصرف در مناطق مختلف شهری، روستایی و صنعتی انجام می‌شود.
در فرآیند توزیع برق، توان تولید شده توسط نیروگاه‌ها و سایر منابع تولیدی به ولتاژهای مناسب برای انتقال از طریق ترانسفورماتورها تبدیل می‌شود و سپس از طریق شبکه‌های توزیع برق به نقاط مصرف نهایی انتقال داده می‌شود. این فرآیند شامل مسئولیت‌هایی مانند مدیریت شبکه، حفظ تعادل بار، و ارائه خدمات به مشترکین شامل خانه‌ها، کسب و کارها و سایر انواع مصرف‌کنندگان است.
انتقال برق:
انتقال برق به فرآیند انتقال انرژی الکتریکی از نقاط تولید به نقاط توزیع برق با استفاده از شبکه‌های انتقال برق بالاولتاژ متصل به منابع تولید می‌پردازد. این شبکه‌ها اغلب از خطوط بالاولتاژ و ترانسفورماتورهای بزرگ برای انتقال انرژی الکتریکی به ولتاژهای بالاتر استفاده می‌کنند تا افت ولتاژ در طول مسیر انتقال را کاهش دهند و به نقاط توزیع برق ارائه دهند. این فرآیند شامل انتقال انرژی به فواصل بزرگتر و از فراهم کردن امکان دسترسی به انرژی الکتریکی در مناطق دورافتاده و مختلف شامل مناطق شهری و روستایی میباشد.
امروزه، سیستم‌های توزیع برق بهبود یافته و پیچیده‌تر شده‌اند، با استفاده از فناوری‌های پیشرفته مانند اتوماسیون، انرژی هوشمند، و توسعه شبکه‌های ابری. این توسعه‌ها همچنین به دسترسی به انرژی برای افراد در مناطق مختلف جهان کمک کرده و نقش مهمی در توسعه پایدار و اقتصادی جوامع ایفا می‌کنند.
تفاوت‌ها:
انتقال برق:
- فاصله طولانی:انتقال برق به انتقال انرژی الکتریکی از مراکز تولید به مصرف‌کنندگان در فواصل طولانی میان ایستگاه‌های توزیع انجام می‌دهد.
- ولتاژ بالا:انتقال برق به ولتاژهای بالا انجام می‌شود. این ولتاژها معمولاً در محدوده 132 تا 765 کیلوولت میباشد.
- خطوط انتقال:از خطوط انتقال بالاولتاژ برای انتقال برق استفاده می‌شود. این خطوط معمولاً بسیار بلند و مستقیم‌ترین مسیر برای انتقال برق به فواصل طولانی هستند.
- ترانسفورماتورها:در ایستگاه‌های انتقال، از ترانسفورماتورهای بزرگ استفاده می‌شود تا ولتاژ برق افزایش یا کاهش یابد.
- بیشترین افت ولتاژ:انتقال برق در این مرحله از سیستم، بیشترین افت ولتاژ را تجربه می‌کند.
توزیع برق:
- فاصله کوتاه:توزیع برق به انتقال برق از ایستگاه‌های توزیع به مصارف مستقر (خانه‌ها، صنایع، و…) در فاصله کوتاه میانی می‌پردازد.
- ولتاژ پایین:توزیع برق از ولتاژهای پایین تا متوسط استفاده می‌کند، معمولاً در محدوده 400 ولت تا 33 کیلوولت.
- خطوط توزیع:از خطوط توزیع با ولتاژهای پایین و متوسط برای انتقال برق به مصارف مستقر استفاده می‌شود. این خطوط اغلب درون شهری‌ها یا مناطق روستایی قرار دارند.
- ترانسفورماتورهای توزیع:در شبکه توزیع از ترانسفورماتورهای کوچکتر و متعددتر برای تنظیم ولتاژ و توزیع برق به مصارف مختلف استفاده می‌شود.
- کمترین افت ولتاژ:توزیع برق کمترین افت ولتاژ را تجربه می‌کند زیرا به مصارف نهایی نزدیک‌تر است.
نقش شبکه توزیع برق
شبکه توزیع برق نقش اساسی در انتقال و توزیع انرژی الکتریکی از مراکز تولید به مصارف مختلف، از جمله خانه‌ها، صنایع، و ادارات، دارد. این شبکه‌ها از ترکیب خطوط انتقال، ترانسفورماتورها، و تجهیزات کنترلی تشکیل شده‌اند و نقل و انتقال برق را در مقیاس‌های مختلف فراهم می‌کنند. در زیر، نقش‌های اصلی شبکه توزیع برق را بررسی می‌کنیم:
- انتقال برق:
- یکی از نقش‌های اصلی شبکه توزیع برق، انتقال برق از مراکز تولید به مناطق مصرفی میباشد. این انتقال عمدتاً از طریق خطوط انتقال برق با ولتاژهای بالا انجام می‌شود.
- توزیع برق:
- شبکه توزیع برق نقش مهمی در انتقال برق از ایستگاه‌های توزیع به مصارف نهایی دارد. این فرآیند از خطوط پایین ولتاژ و ترانسفورماتورهای توزیع برق بهره می‌برد.
- تأمین به مصارف متنوع:
- شبکه توزیع برق برق را به مصارف مختلف ارائه می‌دهد، از جمله خانه‌ها، مراکز تجاری، صنایع، ادارات، و سایر مکان‌های مصرفی. این تأمین برق در مقیاس‌های مختلف صورت می‌گیرد.
- مدیریت نیازها و اطمینان از تأمین پایدار:
- شبکه توزیع برق نقش بسیار مهمی در مدیریت نیازهای مصرف‌کنندگان و اطمینان از تأمین پایدار انرژی دارد. با استفاده از سیستم‌های کنترل و مدیریت هوشمند، توزیع برق به‌طور بهینه‌تر صورت می‌گیرد.
- کاهش اتلاف انرژی:
- شبکه توزیع برق برای کاهش اتلاف انرژی در طول مسیر انتقال و توزیع، از تکنولوژی‌های پیشرفته، سیستم‌های هوشمند، و تجهیزات با کارایی بالا استفاده می‌کند.
- ادغام با منابع تجدیدپذیر:
- با افزایش استفاده از منابع تجدیدپذیر، شبکه توزیع برق نقش مهمی در ادغام این منابع با سیستم انرژی دارد. این ادغام به منظور افزایش پایداری و کاهش تأثیرات منفی بر محیط زیست انجام می‌شود.
- پشتیبانی از اینفراستراکچر شهری:
- در شهرها و مناطق شلوغ، شبکه توزیع برق نقش اساسی در ایجاد و پشتیبانی از اینفراستراکچر شهری ایفا می‌کند. تأمین برق به مراکز مختلف از جمله راه‌ها، ادارات، و مراکز خدماتی این امکان را فراهم می‌کند.
فرآیند تولید وتوزیع برق
فرآیند تولید و توزیع برق شامل چندین مرحله اصلی است که از تولید انرژی در نیروگاه‌ها تا انتقال و توزیع آن به مصرف‌کنندگان در مناطق مختلف انجام می‌شود. در ادامه، جزییات این فرآیند را برای یک سیستم برق مبتنی بر نیروگاه حرارتی توضیح می‌دهیم:
تولید برق:
- تولید بخار:
- سوخت (نفت، گاز، زغال‌سنگ) در دیگ به اندازه‌ای سوخته می‌شود که بخار آب تولید شود.
- برای نیروگاه‌های حرارتی، این بخار به توربین منتقل می‌شود.
- ژنراتور و توربین:
- بخار به توربین وارد می‌شود و توربین با چرخش تولیدکننده میکروژنراتور را چرخانده و انرژی مکانیکی تولید می‌کند.
- تولید برق:
- ژنراتور انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند و برق تولید می‌شود.
- برق تولید شده به سیستم توزیع برق متصل می‌شود.
- سیستم خنک‌کننده:
- بخار بعد از عبور از توربین به سیستم خنک‌کننده وارد می‌شود و به حالت مایع تبدیل می‌شود.
- مایع به دیگ برمی‌گردد تا دوباره سوخت گرم شود و بخار تولید شود.
انتقال برق:
- انتقال برق:
- برق تولید شده از سیستم توزیع نیروگاه به سیستم انتقال برق انتقال می‌یابد.
- این انتقال عمدتاً از خطوط انتقال بالاولتاژ انجام می‌شود.
- ترانسفورماتورها:
- در انتقال برق، از ترانسفورماتورها استفاده می‌شود تا ولتاژ برق را افزایش یا کاهش دهند.
- ترانسفورماتورها در ایستگاه‌های انتقال قرار دارند.
توزیع برق:
- انتقال به شبکه توزیع:
- برق از سیستم انتقال به شبکه توزیع در نزدیکی مناطق مصرفی انتقال می‌یابد.
- این شبکه معمولاً شامل خطوط پایین ولتاژ و ترانسفورماتورهای توزیع است.
- شبکه توزیع:
- برق به مناطق مختلف، شهرها، صنایع و خانه‌ها توزیع می‌شود.
- تجهیزات کنترل و سیستم‌های هوشمند در شبکه توزیع جهت مدیریت بهینه مصرف برق استفاده می‌شوند.
- مصرف برق:
- مصرف‌کنندگان برق در مناطق مختلف از شبکه توزیع بهره‌مند می‌شوند.
- برق برای راه‌اندازی انواع دستگاه‌ها، نورپردازی، گرمایش، خنک کردن، و سایر نیازهای الکتریکی مورد استفاده قرار می‌گیرد.
این فرآیند تولید و توزیع برق، به مدیریت دقیق و هماهنگی بین مراحل مختلف نیاز دارد تا انرژی الکتریکی به طور موثر و پایدار به مصرف‌کنندگان تحویل داده شود. همچنین، تلاش‌های زیادی برای استفاده از منابع تجدیدپذیر، کاهش اثرات زیان‌آور محیط زیست و افزایش بهره‌وری در این صنعت انجام می‌شود.
انواع پست سیستم توزیع برق
پست‌های سیستم توزیع برق، نقاط مهمی هستند که از آن‌ها انرژی الکتریکی به مصارف مختلف توزیع می‌شود. این پست‌ها به شکل‌ها و انواع مختلفی وجود دارند که بر اساس نوع تجهیزات و ویژگی‌های فنی متفاوت هستند. به طور کلی، پست‌های سیستم توزیع برق را می‌توان به چندین دسته‌بندی تقسیم کرد که شامل موارد زیر می‌شود:
پست‌های تقویتی (Substations):
پست‌های تقویتی به عنوان ایستگاه‌های مرکزی توزیع برق عمل می‌کنند و از ولتاژهای بالا برای انتقال انرژی به سطوح کمتر استفاده می‌کنند. این پست‌ها به دو دسته تقویتی فشار متوسط (MV) و فشار پایین (LV) تقسیم می‌شوند.
پست‌های تقویت میانی (Distribution Substations):
پست‌های تقویت میانی نقش مهمی در انتقال انرژی از پست‌های تقویتی به سطوح پایین‌تر توزیع دارند. این پست‌ها ولتاژهای میانی را به ولتاژهای کمتر تقلیل می‌دهند و انرژی را به سمت مناطق مصرفی هدایت می‌کنند.
پست‌های تقویت فشار پایین (Distribution Transformers):
این پست‌ها برای تقلیل ولتاژهای میانی به ولتاژهای فشار پایین‌تر (مثل 220 ولت یا 110 ولت) استفاده می‌شوند. این ترانسفورماتورها در محل‌هایی مانند خیابان‌ها یا نزدیک به ساختمان‌ها نصب می‌شوند.
پست‌های توزیع مستقیم (Service Transformers):
این پست‌ها در مستقیمیت انرژی برای مصارف خاص مانند خانه‌ها، فروشگاه‌ها، یا سازمان‌ها نقش دارند. ولتاژ این پست‌ها به سطوح کمتری (مثل 110 یا 240 ولت) کاهش می‌یابد.
پست‌های توزیع خطی (Line Transformers):
این پست‌ها بر روی خطوط توزیع برق نصب می‌شوند و برای تقویت و تنظیم ولتاژ در طول خطوط به کار می‌روند. این ترانسفورماتورها از مقدار کمی از انرژی برق استفاده می‌کنند و وظیفه تقویت محلی را دارند.
پست‌های تبدیل (Conversion Substations):
این پست‌ها برای تبدیل انرژی از یک نوع به دیگری (مثل تبدیل انرژی شبکه به انرژی خورشیدی یا باد) استفاده می‌شوند. این پست‌ها معمولاً در نقاط وارد شدن انرژی تجدیدپذیر نصب می‌شوند.
چالش‌ها و نواقص در توزیع برق
توزیع برق یکی از عوامل حیاتی در زیرساخت هر جامعه است، اما با همه فوایدی که این سیستم فراهم می‌کند، چالش‌ها و نواقص نیز وجود دارند. در زیر به برخی از مهمترین چالش‌ها و نواقص در توزیع برق اشاره خواهد شد:
- ازدحام و بارشدید: در مناطق شهری و پرجمعیت، ازدحام بالای مصرف برق یک چالش اساسی است. افزایش نیاز به انرژی در ساعات پربار، می‌تواند منجر به افت ولتاژ و خرابی‌های سیستم توزیع شود.
- نوسانات بار و عدم تعادل: تغییرات ناگهانی در مصرف برق می‌تواند نوسانات بار ایجاد کرده و به عدم تعادل در سیستم توزیع منجر شود. این ممکن است باعث کاهش کیفیت توزیع برق و افت ولتاژ شود.
- کاهش بهره‌وری و اتلاف انرژی: هنگام انتقال و توزیع برق، اتلاف انرژی از دست رفته و به طور طبیعی می‌تواند در سیستم‌ها رخ دهد. این اتلاف‌ها علاوه بر کاهش بهره‌وری، منجر به افزایش هزینه‌های اقتصادی و محیط زیستی شود.
- نوسانات و اختلالات ولتاژ: نوسانات در ولتاژ می‌توانند به کیفیت برق آسیب بزنند و در برخی موارد مشکلات عملکردی در تجهیزات الکتریکی مصرف‌کننده ایجاد کنند.
- امنیت: امنیت تأمین انرژی یک چالش اساسی است. حملات سایبری، حوادث طبیعی، یا اشکال فنی ممکن است به قطعی یا محدودیت در توزیع برق منجر شوند.
- انعطاف‌پذیری ناکافی: سیستم‌های توزیع برق در برخی مناطق ممکن است برای مدیریت نوسانات ناپیوسته مصرف برق و انتقال انعطاف‌پذیر به روز نباشند که این موضوع می‌تواند تأثیرات منفی بر کیفیت خدمات ارائه شده داشته باشد.
راهکارها و نوآوری‌ها برای بهبود کارایی سیستم‌های توزیع برق
برای مقابله با چالش‌ها و بهبود کارایی سیستم‌های توزیع برق، اجرای راهکارها و بهره‌گیری از نوآوری‌های مختلف امکان‌پذیر است:
- هوشمندسازی شبکه: بهره‌گیری از فناوری‌های هوشمند به منظور مانیتورینگ و کنترل بهینه شبکه توزیع برق. سنسورها، اتوماسیون، و دستگاه‌های هوشمند جهت جمع‌آوری داده‌ها و پیش‌بینی نوسانات بار به کار می‌روند.
- توسعه ذخیره سازی انرژی: استفاده از سیستم‌های ذخیره سازی انرژی برای مدیریت نوسانات بار و بهبود انعطاف‌پذیری شبکه. این راهکار به افزایش بهره‌وری و کاهش اتلاف انرژی نیز کمک می‌کند.
- استفاده از منابع تجدیدپذیر: افزایش تولید انرژی از منابع تجدیدپذیر مانند خورشید و باد. این اقدام به تنوع منابع انرژی، کاهش انحصار به سوخت‌های فسیلی، و کاهش اثرات منفی بر محیط زیست کمک می‌کند.
- تحول در ساختار شبکه: به‌روزرسانی و بهینه‌سازی ساختار شبکه توزیع برق با افزودن اجزای هوشمند، ترانسفورماتورهای هوشمند، و ایستگاه‌های توزیع هوشمند. این اقدامات به افزایش امنیت و کارایی شبکه کمک می‌کنند.
- سیستم‌های کنترل پیشرفته: استفاده از سیستم‌های کنترل پیشرفته و هوش مصنوعی برای پیش‌بینی و مدیریت بهینه بارهای توزیع. این اقدامات به افزایش اطلاعات قبلی درباره نیازمندی‌ها و بهبود انجام پیش‌بینی‌های دقیق کمک می‌کنند.
- آموزش و آگاهی عمومی: افزایش آگاهی مردم از مصرف انرژی و استفاده بهینه از انرژی. ارتقاء آموزش‌ها و آگاهی در میان جامعه می‌تواند به بهبود عادات مصرفی و کاهش بارهای ناپیوسته کمک کند.
- مدیریت هوشمند مصرف: استفاده از سیستم‌های مدیریت هوشمند مصرف برق در خانه‌ها و صنعت‌ها. این سیستم‌ها به مصرف‌کنندگان امکان مدیریت بهتر انرژی را می‌دهند و در بهره‌وری سیستم کلی توزیع برق تأثیرگذار هستند.
- تکنولوژی‌های جدید در تجهیزات: استفاده از تکنولوژی‌های جدید در تجهیزات توزیع برق مانند ترانسفورماتورهای با کارایی بالا و سیستم‌های حفاظت پیشرفته.
جمع بندی
در این مطلب، به بررسی توزیع برق به عنوان یکی از عوامل حیاتی در زیرساخت هر جامعه پرداخته شد. ابتدا به تاریخچه سیستم توزیع برق و نیازمندی‌های رو به رشد مصرف انرژی پرداخته شد. سپس چالش‌ها و نواقص این سیستم از جمله ازدحام شبکه‌ها، نوسانات بار، و کاهش بهره‌وری مورد بررسی قرار گرفت. در ادامه، راهکارهای هوشمندانه و نوآوری‌هایی برای بهبود کارایی سیستم‌های توزیع برق مطرح شدند، از جمله هوشمندسازی شبکه، استفاده از منابع تجدیدپذیر، و توسعه ذخیره سازی انرژی. این راهکارها با همکاری فعالیت‌های صنعت، دولت، و جامعه می‌توانند به بهبود عملکرد سیستم توزیع برق و مقابله با چالش‌های امروز و آینده کمک کنند. در نتیجه، افزایش امنیت، کارایی، و پایداری در توزیع برق می‌تواند به توسعه پایدار و ارتقاء سطح زندگی افراد در جوامع مختلف کمک کند.
