صفر تا صد کموتاسیون
در دهه‌های اخیر، با پیشرفت روزافزون صنعت برق و الکترونیک، تکنولوژی‌های مختلفی برای انتقال، تبدیل، و استفاده از انرژی الکتریکی توسعه یافته است. در میان این تکنولوژی‌ها، کوموتاسیون یکی از مفاهیم کلیدی است که نقش حیاتی در عملکرد و کارایی دستگاه‌ها و سیستم‌های الکتریکی ایفا می‌کند.
کموتاسیون، به طور کلی به فرآیند تغییر جهت جریان در یک مدار الکتریکی اشاره دارد، که معمولاً با تغییر قطبیت ولتاژ اعمال شده به یک بار اتفاق می‌افتد. این فرآیند، در دستگاه‌های الکتریکی مختلف مانند موتورها، ژنراتورها، مبدل‌های قدرت و دستگاه‌های الکترونیکی، اهمیت بسیاری دارد.
در این مقاله، ما به بررسی مفهوم کموتاسیون و انواع مختلف آن، استفاده‌های متعدد در برق صنعتی، و تکنیک‌های مختلف برای دستیابی به کموتاسیون خواهیم پرداخت. این بررسی نه تنها به درک عمیق‌تر از این پدیده فیزیکی کمک خواهد کرد، بلکه در ارتقای کارایی و عملکرد دستگاه‌های الکتریکی نقش مهمی خواهد داشت.
با بهبود فهم ما از کموتاسیون و استفاده هوشمندانه‌تر از تکنولوژی‌های مرتبط، می‌توانیم بهبودهای چشمگیری در عملکرد، کارایی، و پایداری سیستم‌های الکتریکی را تجربه کنیم.
تعریف و مفهوم کموتاسیون
مفهوم کوموتاسیون در صنعت برق به وقوع تغییر جهت جریان الکتریکی در یک مدار متصل اشاره دارد. این تغییر جهت معمولاً با تغییر قطبیت ولتاژ اعمال شده به یک بار (با استفاده از سیستم کموتاتور یا سایر روش‌های مشابه) اتفاق می‌افتد. کموتاسیون در دستگاه‌ها و سیستم‌های الکتریکی از اهمیت بسیاری برخوردار است، به ویژه در موتورها، ژنراتورها، و سایر دستگاه‌هایی که بر اساس اصول الکترومغناطیسی کار می‌کنند.
به عبارت دیگر، کموتاسیون نوعی فرآیند است که در سیستم‌های الکتریکی با جریان مستقیم (DC) رخ می‌دهد و جهت جریان را تغییر می‌دهد. این فرآیند باعث تبدیل انرژی الکتریکی به انرژی مکانیکی یا برعکس می‌شود، که اهمیت بسیاری در کارکرد صحیح و بهینه دستگاه‌های الکتریکی دارد.
در موتورها، کموتاسیون به جهت تغییر قطبیت جریان الکتریکی در پیچ‌های موتور (و به تبع آن، جهت چرخش شفت) اشاره دارد، در حالی که در ژنراتورها، این فرآیند به تغییر قطبیت جریان تولیدی توسط ژنراتور اشاره دارد.
به طور خلاصه، کموتاسیون یکی از عناصر اساسی در عملکرد صحیح و بهینه دستگاه‌های الکتریکی است که توسط جریان مستقیم (DC) کنترل می‌شوند، و اهمیت بسیاری در صنعت برق دارد.
انواع روش های دستیابی به کموتاسیون
برای دستیابی به کموتاسیون، یا تغییر جهت جریان در سیستم‌های الکتریکی با جریان مستقیم، می‌توان از روش‌های مختلفی استفاده کرد. در زیر به برخی از این روش‌ها اشاره می‌شود:
- کموتاسیون مکانیکی (جایگزینی براش): در موتورهای جریان مستقیم (DC)، از کموتاسیون مکانیکی یا همان جایگزینی براش استفاده می‌شود. در این روش، برس‌های فیزیکی بر روی کموتاتور قرار داده می‌شوند و با تغییر جهت جریان در این برس‌ها، جهت چرخش موتور تغییر می‌کند. این روش از لحاظ سادگی و قیمت مناسب برای موتورهای کوچک مناسب است، اما ممکن است با مشکلاتی مانند سایش برس و تداخل الکترومغناطیسی روبه‌رو شود.
- کموتاسیون الکترونیکی (جایگزینی بدون برس): در این روش، از دستگاه‌های حالت جامد مانند ترانزیستورها یا ترانزیستورهای دوقطبی با گیت عایق (IGBT) استفاده می‌شود تا جهت جریان را کنترل کنند. با استفاده از سنسورها برای تشخیص موقعیت روتور، کموتاسیون الکترونیکی امکان کنترل دقیق جهت جریان را فراهم می‌کند و از مشکلاتی مانند سایش برس و تداخل الکترومغناطیسی جلوگیری می‌کند.
- کموتاسیون AC: در برخی موتورها، برای تغییر جهت جریان از کموتاسیون AC استفاده می‌شود. این روش معمولاً در موتورهای الکتریکی استفاده می‌شود، جایی که قطبیت سیم‌پیچ‌های موتور به طور دوره‌ای معکوس می‌شود تا چرخش حفظ شود.
- تغییر فاز: در سیستم‌های AC سه فاز، تغییر فاز جریان‌ها و ولتاژها می‌تواند به کموتاسیون فاز منجر شود. این تکنیک به ویژه در کاربردهایی مانند کنترل موتور AC استفاده می‌شود که هماهنگ‌سازی دقیق مورد نیاز دارد.
- کموتاسیون اجباری: در کنترل الکترونیک قدرت، از کوموتاسیون اجباری استفاده می‌شود که شامل استفاده از ابزارهای خارجی مانند خازن‌ها یا سلف‌ها برای به صفر رساندن جریان یا ولتاژ است و امکان سوئیچینگ کارآمد را فراهم می‌کند.
هر یک از این روش‌ها بر اساس نیازها و مشخصات دستگاه الکتریکی مورد استفاده، اختصاصی هستند و انتخاب مناسبی بر اساس نیازهای خاص مورد نظر است.
دو روش کموتاسیون طبیعی و اجباری
کموتاسیون یک فرآیند مهم در سیستم‌های الکتریکی است که جهت تغییر جهت جریان در یک مدار الکتریکی انجام می‌شود. این فرآیند می‌تواند به صورت طبیعی یا اجباری صورت گیرد. در زیر توضیحی اجمالی از هر دو نوع کموتاسیون آورده شده است:

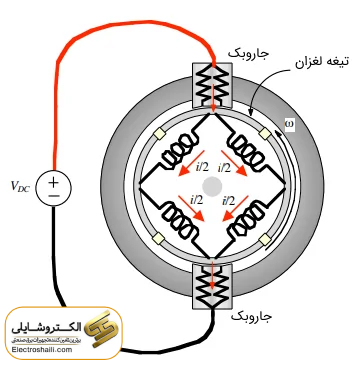

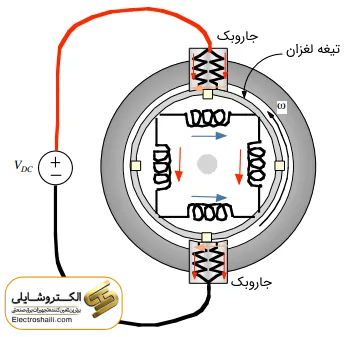

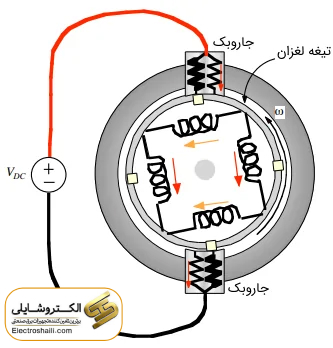

۱. کموتاسیون طبیعی: در کموتاسیون طبیعی، جریان به صورت طبیعی و بدون استفاده از قطعات الکترونیکی فعال مانند ترانزیستورها یا تریستورها تغییر جهت می‌یابد. این روش اغلب در موتورهای DC (جریان مستقیم) استفاده می‌شود، که در آن دستگاهی به نام کموتاتور (commutator) برای تغییر جهت جریان به کار می‌رود. کموتاتور یک سری حلقه‌ای از قطعات فلزی است که باعث تغییر جهت جریان در پیچ‌های موتور می‌شود. در واقع، هنگامی که پیچ‌های موتور در موقعیت مشخصی قرار می‌گیرند، کموتاتور جهت جریان را تغییر می‌دهد تا جریان به طرفی جلوگیری نکند و موتور به ادامه حرکت بپردازد. این روش معمولاً در موتورهای DC استفاده می‌شود.
۲. کموتاسیون اجباری: در کموتاسیون اجباری، استفاده از قطعات الکترونیکی فعال مانند ترانزیستورها یا تریستورها برای تغییر جهت جریان لازم است. این روش معمولاً در موتورهای AC (جریان متناوب) استفاده می‌شود و با استفاده از روش‌های مانند PWM (پالس عرض متغیر)، جریان AC به جریان DC تبدیل می‌شود و موتور DC کنترل می‌شود. این روش برای کنترل دقیق‌تر و بهبود کارایی در موتورها استفاده می‌شود، اما معمولاً پیچیدگی بیشتری نسبت به کموتاسیون طبیعی دارد.
با توجه به نوع موتور و نیازهای کنترلی، هر کدام از این دو روش ممکن است انتخاب شود.
کاربرد کموتاسیون
کاربرد در موتورها: در موتورهای الکتریکی، کموتاسیون AC و DC برای کنترل جهت چرخش استفاده می‌شود. برای مثال، در موتورهای DC، کموتاسیون مکانیکی معمولاً با جایگزینی برس‌ها انجام می‌شود. این روش برای کاربردهایی مانند پمپ‌ها، فن‌ها و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
کاربرد در مبدل برق و اینورترها: در مبدل‌های برق و اینورترها، کوموتاسیون DC استفاده می‌شود تا جهت جریان برق را کنترل کند. این روش به طور گسترده در صنایعی مانند صنعت خودروسازی، صنعت هواپیما و صنعت دریایی مورد استفاده قرار می‌گیرد.
کاربرد در سیستم‌های AC سه فاز: در سیستم‌های AC سه فاز، کموتاسیون فاز برای انتقال برق صاف بین فازهای مختلف استفاده می‌شود. این روش به ویژه در صنایعی مانند صنایع فولاد، کاغذسازی و آب و فاضلاب استفاده می‌شود.
کاربرد در الکترونیک قدرت: در الکترونیک قدرت، کموتاسیون نقش اساسی در انتقال و کنترل کارآمد انرژی ایفا می‌کند. این روش در بخش‌هایی مانند انرژی های تجدیدپذیر، سیستم‌های تغذیه برق و الکترونیک صنعتی مورد استفاده قرار می‌گیرد.
کاربرد در سیستم‌های قدرت: کموتاسیون طبیعی یا کموتاسیون خط در سیستم‌های AC برای دستیابی به کموتاسیون استفاده می‌شود. این روش در بخش‌هایی مانند انتقال برق، توزیع برق و سیستم‌های هوشمند مورد استفاده قرار می‌گیرد.
انواع کموتاسیون
انواع مختلف کموتاسیون در صنعت برق به صورت زیر هستند:
- کموتاسیون سری: در این روش، جریان از طریق یک سری کلید در یک مدار می‌گذرد و سوئیچ‌ها به صورت سری چیده شده‌اند. این روش ساده است، اما ممکن است جریان پیوسته در مدار باعث ناکارآمدی شود.
- کموتاسیون موازی: در این روش، جریان از طریق کلیدهای موازی منحرف می‌شود. این روش امکان استفاده موثرتر از مدار را فراهم می‌کند، اما نیاز به طراحی و کنترل مدار پیچیده‌تری دارد.
- کموتاسیون لغزشی (Slip Commutation): این نوع کموتاسیون در موتورهای AC برای کنترل سرعت و گشتاور موتور استفاده می‌شود. این شامل تنظیم زمان سوئیچ‌ها برای تغییر ولتاژ و جریان موثر در سیم‌پیچ‌های موتور و در نتیجه کنترل سرعت موتور است.
- کموتاسیون میدانی: در این روش، سیم‌پیچ میدان موتور برای تغییر گشتاور و سرعت موتور کنترل می‌شود. این روش بسیار کارآمد است و امکان کنترل دقیق بر عملکرد موتور را فراهم می‌کند.
- کموتاسیون برداری: در این روش، زوایای فاز جریان در سیم‌پیچ موتور برای کنترل گشتاور و سرعت موتور تنظیم می‌شود. این روش امکان کنترل دقیق عملکرد موتور را فراهم می‌کند و در کاربردهایی که نیاز به راندمان و دقت بالا دارند، استفاده می‌شود.
- کموتاسیون سینوسی: این روش شامل تنظیم جریان در سیم‌پیچ‌های موتور به صورت سینوسی برای کنترل سرعت و گشتاور موتور است. این شبیه به کموتاسیون برداری است، اما از الگوریتم کنترل ساده‌تری استفاده می‌کند.
هر یک از این انواع کموتاسیون ویژگی‌ها و کاربردهای منحصر به فردی دارند و بسته به نیازهای مختلف، انتخاب می‌شوند.
فرآیند کموتاسیون چگونه بر کارایی سیستم های الکتریکی تأثیر می گذارد؟
فرآیند کموتاسیون به طور چشمگیری بر کارایی سیستم‌های الکتریکی، به خصوص در اینورترها و مبدل‌های قدرت، تأثیر می‌گذارد. راندمان در این زمینه به میزان تبدیل توان خروجی به توان ورودی اشاره دارد و راندمان بالاتر به کاهش تلفات توان اشاره دارد.
تلفات سوئیچینگ: این تلفات هنگام انتقال جریان از یک دستگاه به دستگاه دیگر اتفاق می‌افتد و اغلب به دلیل سرعت محدود سوئیچینگ دستگاه‌های نیمه‌هادی رخ می‌دهد. استفاده از تکنیک‌های کموتاسیون طبیعی می‌تواند این تلفات را کاهش دهد.
فرکانس سوئیچینگ: نرخ سوئیچینگ بر کارایی کموتاسیون تأثیر می‌گذارد. فرکانس سوئیچینگ بالاتر می‌تواند تلفات سوئیچینگ را کاهش داده ولی در عین حال به افزایش تلفات هدایت منجر می‌شود.
انتخاب دستگاه: نوع دستگاه‌های نیمه‌هادی مورد استفاده در اینورترها بر راندمان کموتاسیون تأثیر می‌گذارد. دستگاه‌هایی با تلفات هدایت و سوئیچینگ کمتر می‌توانند راندمان کموتاسیون را بهبود بخشند.
مدار درایو گیت: مدارهای درایو گیت کارآمدی سوئیچینگ سریع و دقیق را تضمین می‌کنند و زمان کموتاسیون را کاهش می‌دهند.
تأخیر کموتاسیون: این مدت زمان انتقال جریان از یک دستگاه به دستگاه دیگر را در طول فرآیند کموتاسیون اشاره دارد. تاخیر در کموتاسیون می‌تواند منجر به افزایش تلفات برق و کاهش راندمان مبدل شود.
مدیریت حرارتی: تکنیک‌های مدیریت حرارتی می‌توانند به حفظ دمای عملیاتی بهینه، به حداقل رساندن تلفات ناشی از گرما و بهبود راندمان کموتاسیون کمک کنند.
مدارهای Snubber: این مدارها افزایش ولتاژ و زنگ ناشی از فرآیند کموتاسیون را کاهش می‌دهند و مسیر کنترل شده‌ای برای اتلاف انرژی و افزایش راندمان کموتاسیون فراهم می‌کنند.
کموتاسیون ترکیبی: این تکنیک ترکیبی از سادگی و قابلیت اطمینان کموتاسیون طبیعی و کارایی کموتاسیون اجباری است و می‌تواند به‌طور همزمان اعوجاج هارمونیک را کاهش داده و راندمان بالایی را فراهم آورد.
به طور کلی، با در نظر گرفتن این عوامل و انتخاب مناسب‌ترین تکنیک کموتاسیون برای هر کاربرد خاص، می‌توان به دستیابی به بازدهی بهتر و بهینه‌تر سیستم‌های الکتریکی کمک کرد.
جمع بندی
در این مقاله، ما به بررسی مفهوم کموتاسیون و انواع مختلف آن، استفاده‌های متعدد در صنعت برق، و تکنیک‌های مختلف برای دستیابی به کموتاسیون خواهیم پرداخت. این بررسی نه تنها به درک عمیق‌تر از این پدیده فیزیکی کمک خواهد کرد، بلکه در ارتقای کارایی و عملکرد دستگاه‌های الکتریکی نقش مهمی خواهد داشت.
با بهبود فهم ما از کموتاسیون و استفاده هوشمندانه‌تر از تکنولوژی‌های مرتبط، می‌توانیم بهبودهای چشمگیری در عملکرد، کارایی، و پایداری سیستم‌های الکتریکی را تجربه کنیم.
