انکودر چیست؟ و کاربرد آن در صنعت برق

انکودر چیست؟ و کاربرد آن در صنعت برق
فهرست مطالب

انکودر چیست؟ و کاربرد آن در صنعت برق

در دنیای مدرن صنعت و تکنولوژی، دقت و کنترل دقیق از اهمیت ویژه‌ای برخوردار است. یکی از ابزارهای کلیدی که به این هدف کمک می‌کند، انکودر است. انکودرها دستگاه‌هایی هستند که حرکت مکانیکی را به سیگنال‌های الکتریکی تبدیل می‌کنند و این اطلاعات برای کنترل و مانیتورینگ سیستم‌های مختلف استفاده می‌شود. این دستگاه‌ها نقشی اساسی در بهبود کارایی و بهره‌وری در بخش‌های مختلف صنعتی دارند.

در صنعت برق، از انکودرها برای کنترل موقعیت، سرعت و جهت حرکت دستگاه‌ها و تجهیزات استفاده می‌شود. این کاربردها شامل طیف گسترده‌ای از سیستم‌های صنعتی، از جمله سروو موتور ها، توربین‌های بادی، تجهیزات پزشکی، و سیستم‌های حمل و نقل است. انکودرها با ارائه اطلاعات دقیق و قابل اعتماد، به کاهش خطاها، بهبود فرآیندها و افزایش دقت سیستم‌ها کمک می‌کنند.

این مقاله به بررسی دقیق‌تر انکودرها، انواع آن‌ها، اصول عملکرد، و کاربردهای مختلفشان در برق صنعتی می‌پردازد. هدف از این مطالعه، ارائه یک دیدگاه جامع و عمیق درباره اهمیت و نقش انکودرها در بهبود کارایی و دقت سیستم‌های صنعتی است.

تعریف انکودر

انکودر (Encoder) یکی از ابزارهای مهم و کاربردی در صنعت برق است که برای اندازه‌گیری موقعیت، سرعت، و جهت حرکت استفاده می‌شود. این دستگاه‌ها اطلاعات حیاتی را به سیستم‌های کنترل و مانیتورینگ منتقل می‌کنند، که برای عملکرد دقیق و کارآمد تجهیزات صنعتی ضروری است. به طور ساده‌تر، انکودرها وسیله‌ای هستند که حرکت دورانی یا خطی را به سیگنال دیجیتالی ۰ یا ۱ تبدیل می‌کنند.

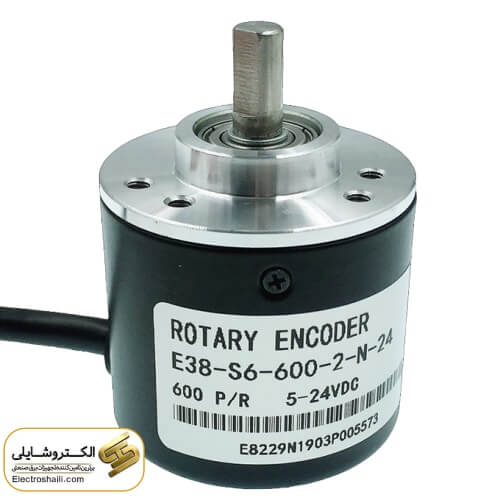

انکودر چیست؟ و کاربرد آن در صنعت برق

ویژگی‌های انکودر

انکودرها دستگاه‌های بسیار کاربردی و حیاتی در سیستم‌های کنترل و مانیتورینگ صنعتی هستند. ویژگی‌های منحصر به فرد آن‌ها باعث شده تا در صنایع مختلفی مورد استفاده قرار گیرند. در ادامه به بررسی دقیق‌تر این ویژگی‌ها می‌پردازیم.

دقت بالا

قابلیت اطمینان

انعطاف‌پذیری

پاسخ سریع

نصب و نگهداری آسان

سازگاری با انواع پروتکل‌های ارتباطی

توانایی اندازه‌گیری مطلق و نسبی

مقاومت در برابر تداخل الکترومغناطیسی

طول عمر بالا

قابلیت سفارشی‌سازی

نحوه عملکرد انکودر

نحوه عملکرد انکودرها به تبدیل حرکت مکانیکی، مانند دوران یا جابجایی خطی، به سیگنال‌های الکتریکی می‌پردازد. انکودرها به دو نوع افزایشی و مطلق تقسیم می‌شوند. انکودرهای افزایشی، با تولید پالس‌های الکتریکی به‌ازای هر واحد حرکت، اطلاعات موقعیت نسبی را ارائه می‌دهند. در حالی که انکودرهای مطلق، به هر موقعیت یک کد منحصربه‌فرد تخصیص می‌دهند که می‌تواند موقعیت دقیق را حتی پس از قطع و وصل مجدد برق حفظ کند.

انکودرها معمولاً دارای دیسکی هستند که الگوهای خاصی بر روی آن وجود دارد. این الگوها ممکن است شیارها یا خطوط باشند که به محور دوار یا شفت متصل هستند. حسگرهای نوری یا مغناطیسی روی دیسک قرار گرفته‌اند و تغییرات در الگوها را تشخیص می‌دهند. این تغییرات به سیگنال‌های الکتریکی تبدیل می‌شوند که بعداً توسط کنترلرها یا پردازنده‌ها تحلیل می‌شوند.

با پردازش سیگنال‌ها و تفسیر کدهای الکتریکی تولیدی، سیستم‌های کنترلی قادرند تا اطلاعات دقیقی در مورد موقعیت، سرعت، و جهت حرکت را دریافت کنند. این اطلاعات می‌تواند در مختلف صنایع مانند رباتیک، خودروسازی، ماشین‌آلات صنعتی و غیره استفاده شود. به دلیل دقت بالا، سرعت پاسخ فوری، و اطمینان از انتقال داده‌ها، انکودرها به ابزارهای بسیار حیاتی در صنایع مختلف تبدیل شده‌اند.

اجزاء انکودر

انکودرها از ترکیب چندین قسمت و اجزا تشکیل شده‌اند که هرکدام وظایف مختلفی را بر عهده دارند. در زیر به بررسی اجزا اصلی یک انکودر می‌پردازیم:

دیسک: دیسک یا چرخه اصلی انکودر، قسمتی است که الگوها یا شیارهای خاصی روی آن قرار دارد. این الگوها ممکن است شیارها، خطوط یا کدهای دیگری باشند که حسگرها بر روی آنها عکس العمل می‌دهند.

حسگرها: حسگرها نوری یا مغناطیسی هستند که بر روی دیسک قرار گرفته‌اند و تغییرات در الگوها را تشخیص می‌دهند. این تغییرات سپس به سیگنال‌های الکتریکی تبدیل می‌شوند که بعداً توسط الکترونیک‌های داخلی انکودر تحلیل می‌شوند.

الکترونیک داخلی: این بخش شامل الکترونیک‌هایی می‌شود که سیگنال‌های الکتریکی از حسگرها را پردازش کرده و به سیگنال‌هایی قابل استفاده برای کنترل و نظارت تبدیل می‌کنند. این الکترونیک‌ها معمولاً شامل مدارهای منطقی و آمپلیفایرها است.

رابط خروجی: این بخش مسئول ارسال سیگنال‌های الکتریکی تولید شده توسط الکترونیک‌های داخلی به سیستم‌های کنترلی یا دیگر تجهیزات می‌باشد. این سیگنال‌ها معمولاً به صورت آنالوگ یا دیجیتال ارسال می‌شوند.

انواع انکودر

انکودرها یکی از ابزارهای حیاتی در صنایع مختلف می‌باشند و در انواع مختلفی تولید می‌شوند. در زیر، انواع انکودرهای صنعتی را توضیح داده‌ام:

انکودر خطی (Linear Encoder)

انکودرهای خطی برای اندازه‌گیری جابجایی خطی یا حرکت مستقیم مورد استفاده قرار می‌گیرند. آن‌ها از سنسورهای خطی مانند سنسورهای اپتیکال یا مغناطیسی استفاده می‌کنند تا جابجایی مکانیکی را به سیگنال‌های الکتریکی تبدیل کنند.

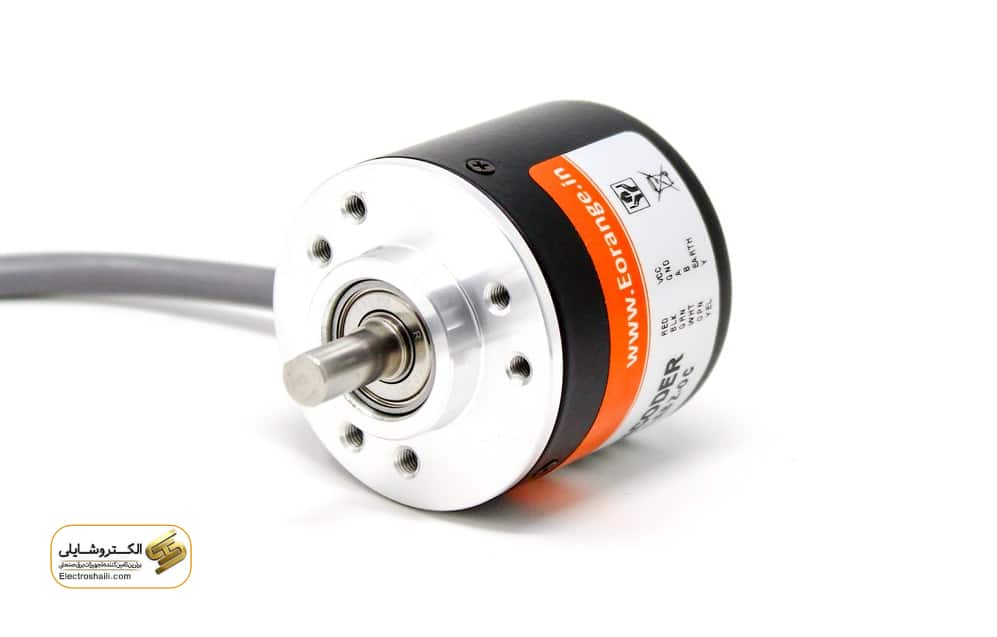

انکودر خطی (Linear Encoder)

انکودر چرخشی (Rotary Encoder)

انکودرهای چرخشی برای اندازه‌گیری زاویه چرخش یا حرکت چرخشی مورد استفاده قرار می‌گیرند. آن‌ها می‌توانند دارای محورهای چرخشی مستقیم باشند یا به محورهای چرخشی متصل شوند.

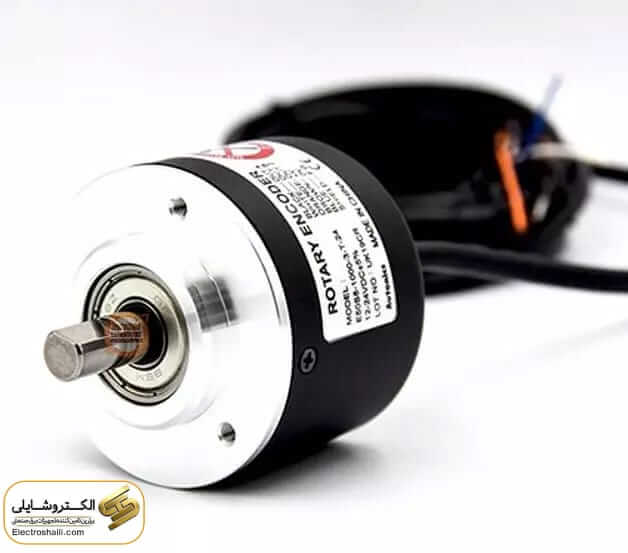

انکودر چرخشی (Rotary Encoder)

انکودر زاویه دار (Angle Encoder)

انکودرهای زاویه دار به طور خاص برای اندازه‌گیری زاویه یا جابجایی زاویه‌ای استفاده می‌شوند. آن‌ها معمولاً برای اندازه‌گیری زوایای دقیق و تغییرات زاویه‌ای در سیستم‌های مختلف مورد استفاده قرار می‌گیرند.

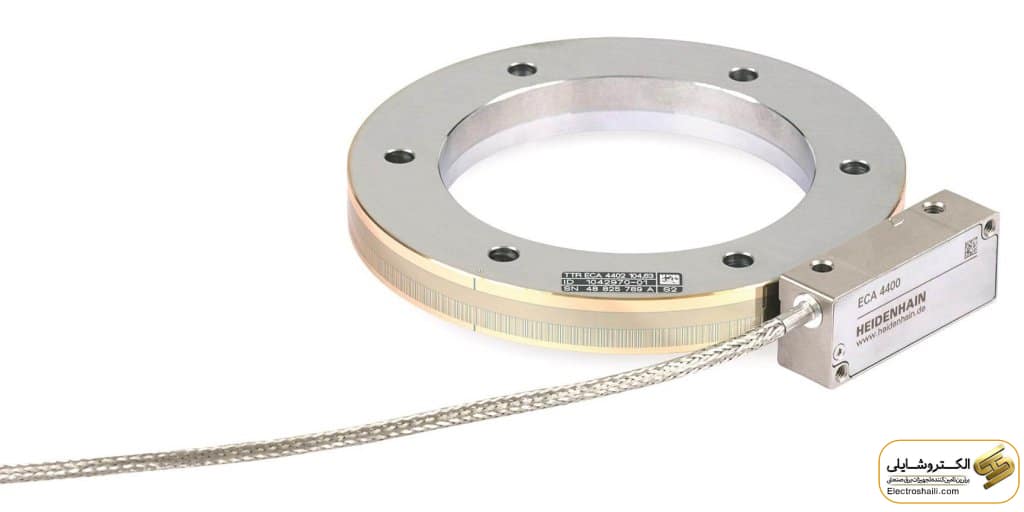

انکودر زاویه دار (Angle Encoder)

انکودر مطلق (Absolute Encoder)

انکودرهای مطلق به هر موقعیت یک کد منحصربه‌فرد تخصیص می‌دهند که می‌تواند موقعیت دقیق را حتی پس از قطع و وصل مجدد برق حفظ کند. آن‌ها معمولاً از کدهای باینری یا گری برای نشان دادن موقعیت استفاده می‌کنند.

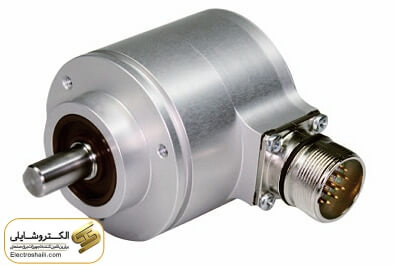

انکودر مطلق (Absolute Encoder)

انکودر افزایشی (Incremental Encoder)

انکودرهای افزایشی با تولید پالس‌های الکتریکی به‌ازای هر واحد حرکت، اطلاعات موقعیت نسبی را ارائه می‌دهند. آن‌ها به عنوان یک ابزار کارآمد برای کنترل سرعت و جهت حرکت در بسیاری از سیستم‌های صنعتی استفاده می‌شوند.

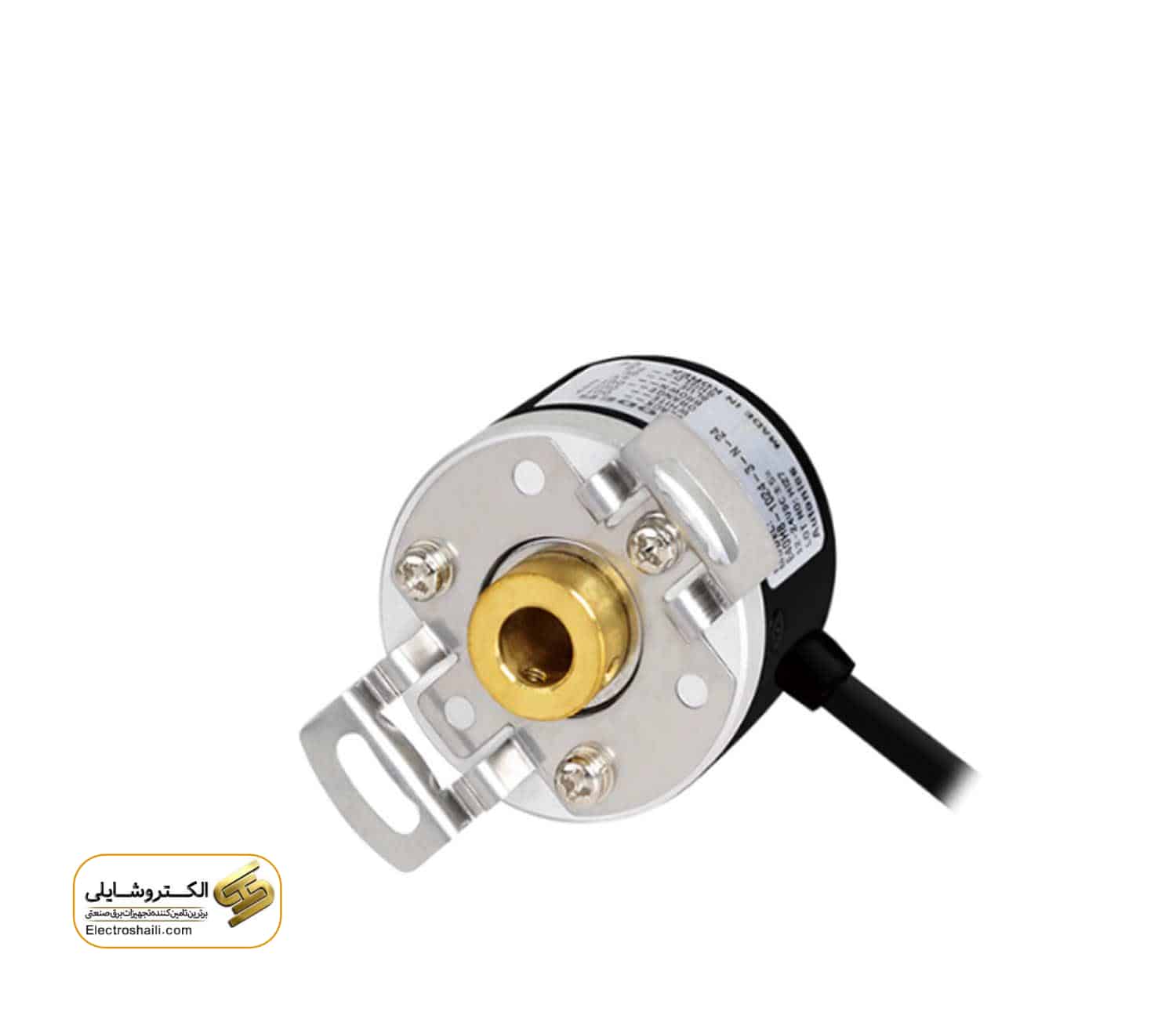

انکودر افزایشی (Incremental Encoder)

هر یک از این انواع انکودرها ویژگی‌ها و کاربردهای خاصی دارند که بسته به نیازهای کاربری و شرایط محیطی مختلف مورد استفاده قرار می‌گیرند.

کاربرد انکودر در صنعت برق

انکودرها و در انواع مختلفی از برنامه‌های صنعتی استفاده می‌شوند. این دستگاه‌ها اطلاعات مهمی را در مورد موقعیت، سرعت، و جهت حرکت اجزای مکانیکی و الکتریکی در سیستم‌های برقی فراهم می‌کنند. انکودرها با امکانات دقیقی که ارائه می‌دهند، به یکی از ابزارهای اساسی و ضروری در صنعت برق تبدیل شده‌اند. این ابزارها به شکل مستقیم و غیرمستقیم در کنترل و نظارت بر حرکت و موقعیت اجزای مختلف در سیستم‌های برقی مورد استفاده قرار می‌گیرند و به بهبود کارایی و دقت عملکرد این سیستم‌ها کمک می‌کنند.

 در زیر، برخی از کاربردهای مهم انکودرها در صنعت برق را بررسی می‌کنیم:

ماشین‌آلات صنعتی

در ماشین‌آلات صنعتی، انکودرها برای کنترل و نظارت بر موقعیت و سرعت اجزای مختلف استفاده می‌شوند. این شامل ربات‌ها، ماشین‌های CNC، ماشین‌های تولید، و دستگاه‌های متحرک دیگر است.

صنعت خودروسازی

در صنعت خودروسازی، انکودرها برای کنترل موتورها، جعبه‌های دنده، سیستم‌های فرمان و سیستم‌های ترمز استفاده می‌شوند. این انکودرها به طور مستقیم و غیرمستقیم در کنترل حرکت و عملکرد اتومبیل‌ها نقش دارند.

صنعت هوافضا و هوانوردی

در صنعت هوافضا و هوانوردی، انکودرها برای کنترل موقعیت و حرکت قطعات و اجزای پروازی، مانند موتورها، افزودنی‌ها، و دستگاه‌های کنترل پرواز، استفاده می‌شوند. این انکودرها باید عملکردی بسیار دقیق و قابل اعتماد داشته باشند.

سیستم‌های اتوماسیون صنعتی

در سیستم‌های اتوماسیون صنعتی، انکودرها برای کنترل و نظارت بر موقعیت و سرعت اجزای مختلف، از جمله رولرها، بلبرینگ‌ها، و انواع موتورها استفاده می‌شوند.

سیستم‌های تولید انرژی

در سیستم‌های تولید انرژی، انکودرها برای کنترل و نظارت بر حرکت و موقعیت اجزای مختلف سیستم‌های تولید برق، از جمله توربین‌ها، ژنراتورها، و تجهیزات مرتبط استفاده می‌شوند.

توربین‌های بادی

انکودرها در توربین‌های بادی برای اندازه‌گیری و کنترل زاویه پره‌ها و جهت توربین استفاده می‌شوند، که به افزایش بهره‌وری و کاهش هزینه‌های نگهداری کمک می‌کند.

تجهیزات پزشکی

در دستگاه‌های تصویربرداری پزشکی مانند MRI و CT اسکنرها، انکودرها برای تعیین موقعیت دقیق اجزا و بهبود کیفیت تصاویر استفاده می‌شوند.

سیستم‌های حمل و نقل

انکودرها در سیستم‌های ریلی و حمل و نقل عمومی برای کنترل دقیق حرکت و توقف قطارها و وسایل نقلیه استفاده می‌شوند.

جمع بندی

انکودرها به عنوان یکی از ابزارهای حیاتی در صنعت برق تلقی می‌شوند که وظیفه اندازه‌گیری موقعیت، سرعت و جهت حرکت اجزای مختلف سیستم‌های برقی را بر عهده دارند. با بررسی انواع انکودرها از جمله انکودرهای خطی، چرخشی، زاویه دار، مطلق و افزایشی، به دقیق‌ترین روش‌های اندازه‌گیری موقعیت و حرکت پرداخته شده است.

همچنین، این مقاله به بررسی اصول عملکرد انکودرها پرداخته است، از جمله نحوه تبدیل حرکت مکانیکی به سیگنال‌های الکتریکی، نوع حسگرهای مورد استفاده، و روش‌های تفسیر کدهای الکتریکی تولید شده توسط انکودرها.

با توجه به کاربردهای گسترده‌ای که انکودرها در صنعت برق دارند، این مقاله به طور ویژه بر اهمیت و نقش این دستگاه‌ها در بهبود کارایی و دقت سیستم‌های صنعتی تأکید دارد. استفاده از انکودرها، علاوه بر افزایش دقت و کارایی، بهبود قابلیت‌های کنترلی و نظارتی سیستم‌های برقی را فراهم می‌کند و در نهایت به بهبود عملکرد و کارایی صنایع مختلف کمک می‌کند.
