با پیشرفت فناوری و رشد روزافزون صنعت، مفهوم مدیریت انرژی و کنترل مصرف برق به یکی از مسائل اساسی در بسیاری از صنایع و تنظیمات تبدیل شده است. بهبود کارایی انرژی، کاهش هزینه‌ها و حفظ محیط زیست از جمله مزایایی هستند که به وسیله استفاده بهینه از انرژی و کنترل دقیق مصرف برق امکان‌پذیر است.
در این راستا، وات‌مترها به عنوان ابزاری اساسی و حیاتی در اندازه‌گیری، نظارت و مدیریت مصرف برق از اهمیت بسزایی برخوردارند. این دستگاه‌ها با اندازه‌گیری دقیق توان، جریان و ولتاژ، به کسب و کارها و صنایع امکان می‌دهند تا مصرف انرژی خود را بهبود بخشیده و همچنین به مشکلات احتمالی در سیستم‌های الکتریکی پیش بینی و جلوگیری کنند.
در این مقاله، به بررسی و معرفی برترین برندهای وات‌متر، ارائه روش‌های مختلف سیم‌کشی و نکات مهمی که باید در نظر گرفته شوند، می‌پردازیم. این مقاله به علاقه‌مندان به صنایع الکترونیک، انرژی و مدیریت سیستم‌های برقی کمک می‌کند تا وات‌متر مناسبی را برای نیازهای خود انتخاب کنند و در اندازه‌گیری و مدیریت مصرف برق خود موفقیت بیشتری داشته باشند.
تاریخچه وات متر
تاریخچه وات‌متر، به ویژه وات-ساعت متر، با توسعه صنعت برق در ارتباط است. پیدایش و تکامل وات‌متر به دلیل نیاز به اندازه‌گیری دقیق و محاسبه مصرف برق، که برای دوام اقتصادی صنعت برق بسیار ضروری بود، رونق گرفت.
در سال ۱۸۸۸، الیور شالنبرگر، که در شرکت تولیدی وستینگهاوس الکتریک کار می‌کرد، اولین وات-ساعت سنج مدرن و کاربردی را توسعه داد. این اختراع بر پایه اصول ابزارهای گالوانومتر سیم پیچ متحرک وستون و تامسون بود. این وسیله اندازه‌گیری دقیق مقدار جریان متناوب (AC) را فراهم کرد و مدل تجاری ابزار برق را برای مصرف‌کنندگان قابل استفاده ساخت. طراحی شالنبرگر به عنوان یک راه‌حل مطمئن و کارآمد برای چالش‌هایی که ارائه‌دهندگان برق در دهه ۱۸۸۰ با آن مواجه بودند، ارائه شد، به ویژه نیاز به شارژ دقیق مشتریان و ایجاد یک سیستم اقتصادی پایدار. وات-ساعت متر امکان اندازه‌گیری دقیق‌تری از مصرف برق را فراهم کرد که برای صنعت در حال رشد برق ضروری بود.
قبل از اختراع شالنبرگر، تامین‌کنندگان برق مجبور بودند به روش‌های مختلفی برای تخمین مصرف برق متوسل شوند. به عنوان مثال، توماس ادیسون در ابتدا از مشتریان بر اساس تعداد پریزهای برقی که در خانه یا محل کار خود داشتند، هزینه دریافت می‌کرد. این روش ناکارآمد بود و منجر به استفاده بیش از حد از برق شد. ادیسون همچنین روش‌های الکتروشیمیایی را برای اندازه‌گیری مصرف برق آزمایش کرد، اما اجرای این روش‌ها دشوار و نادرست بود. معرفی وات-ساعت متر توسط شالنبرگر راه‌حلی مطمئن‌تر و کارآمدتر برای این چالش‌ها ارائه داد.
طراحی و عملکرد وات-ساعت متر در طول سال‌ها بیشتر اصلاح شد. به عنوان مثال، در سال ۱۸۸۹، تامسون وات‌متر ضبط را معرفی کرد که یک موفقیت تجاری فوری بود. این وات‌متر در ابتدا برای استفاده در مدارهای AC طراحی شده بود اما با مدارهای DC نیز به خوبی کار می‌کرد. معرفی وات‌ساعت سنج‌های القایی در اواخر دهه ۱۸۹۰ منجر به کاهش استفاده از کنتورهای نوع کموتاتور برای مدارهای DC شد.
تکامل وات-ساعت متر با توسعه طرح‌های کارآمدتر و مقرون‌به‌صرفه‌تر ادامه یافت. در سال ۱۸۹۷، وات‌ساعت شالنبرگر توسط اچ پی دیویس و فرانک کنراد دوباره طراحی شد و به یک متر کوچکتر، سبکتر و ارزانتر معروف به نوع گرد تبدیل شد.
امروزه، طرح اولیه وات-ساعت متر، که بر پایه اصل اندازه‌گیری میدان مغناطیسی القایی جریان الکتریکی کار می‌کند، همچان در حال استفاده است. این طراحی امکان اندازه‌گیری دقیق توان با حداقل مصرف برق را فراهم می‌کند و اطمینان می‌دهد که مصرف‌کنندگان فقط برای برق مصرفی شارژ می‌شوند و می‌توانند با دقت بیشتری بر مصرف خود نظارت کنند.
تعریف و نحوه عملکرد
وات‌متر، ابزاری اساسی در مهندسی برق است که برای اندازه‌گیری توان فعال الکتریکی یا میانگین نرخ جریان انرژی الکتریکی به واحد وات در هر مدار استفاده می‌شود. این ابزار برای ارائه اندازه‌گیری دقیق از هزینه کلید برق یا مصرف ضروری الکتریکی در سیستم‌های الکتریکی بسیار مهم است. واحد توان وات (W) است و وات‌مترها به طور خاص برای اندازه‌گیری این پارامتر طراحی شده‌اند.
وات‌مترها با اندازه‌گیری همزمان ولتاژ و جریان عمل می‌کنند، زیرا توان حاصلضرب ولتاژ و جریان (P = EI) است. این ابزارها معمولاً از دو سیم پیچ تشکیل شده‌اند: یک سیم پیچ جریان با مقاومت کم و یک سیم پیچ ولتاژ با مقاومت نسبتاً بالا. سیم پیچ ولتاژ به صورت دایره‌ای بین دو قسمت سیم پیچ جریان نصب می‌شود. این تنظیم به وات‌متر اجازه می‌دهد تا توان را با تولید گشتاور مکانیکی متناسب با الکتریسیته اندازه‌گیری شده اندازه‌گیری کند.
وات‌مترها انواع مختلفی دارند که شامل وات‌مترهای دینامومتر و وات‌مترهای نوع القایی است. وات‌مترهای دینامومتر بر اساس اصل موتور عمل می‌کنند و بر مبنای فعل و انفعال میدان‌های مغناطیسی کار می‌کنند. از طرف دیگر، وات‌مترهای نوع القایی بر اساس اصل القای الکترومغناطیسی عمل می‌کنند و برای اندازه‌گیری توان AC و DC استفاده می‌شوند.
وات‌مترها با مقیاس‌های متعددی طراحی شده‌اند تا توان‌های مختلف را در خود جای دهند که امکان اندازه‌گیری دقیق سطوح توان پایین و بالا را فراهم می‌کند. آنها اغلب دارای ترازوهای قابل تغییر یا ویژگی‌های محدوده خودکار برای تطبیق خودکار با سطوح قدرت خاص هستند. دقت یک وات‌متر ویژگی بسیار مهمی است و با وجود وات‌مترهای با کیفیت بالا، امکان اندازه‌گیری دقیق توان در شرایط مختلف فراهم می‌شود.
به طور خلاصه، وات‌مترها ابزارهای بسیار مهمی در مهندسی برق هستند که برای اندازه‌گیری دقیق توان الکتریکی و ارزیابی مصرف و توزیع انرژی الکتریکی در کاربردهای مختلف، از محیط‌های تجاری گرفته تا محیط‌های مسکونی، ضروری می‌باشند.
انواع وات متر
وات‌مترها به انواع مختلفی تقسیم می‌شوند، هر یک برای کاربردها و نیازهای خاصی طراحی شده‌اند. در ادامه به انواع اصلی وات‌مترها اشاره می‌شود:
وات‌مترهای آنالوگ:
- این نوع وات‌مترها بر اساس اصل القای الکترومغناطیسی کار می‌کنند.
- از برهم‌کنش میدان‌های مغناطیسی تولید شده توسط سیم‌پیچ‌های جریان و ولتاژ برای اندازه‌گیری الکتریسیته استفاده می‌کنند.
- معمولاً دارای یک مکانیسم اشاره‌گر متصل به یک سیم‌پیچ متحرک هستند که گشتاور تولید شده توسط میدان‌های مغناطیسی را به جابجایی فیزیکی نشانگر در یک مقیاس کالیبره شده تبدیل می‌کند.
- برای اندازه‌گیری توان در مدارهای جریان متناوب (AC) مناسب هستند و قرائت قابل اعتمادی را برای سیستم‌های تک‌فاز و سه‌فاز ارائه می‌دهند.

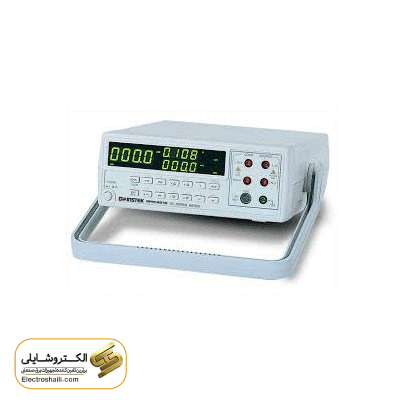

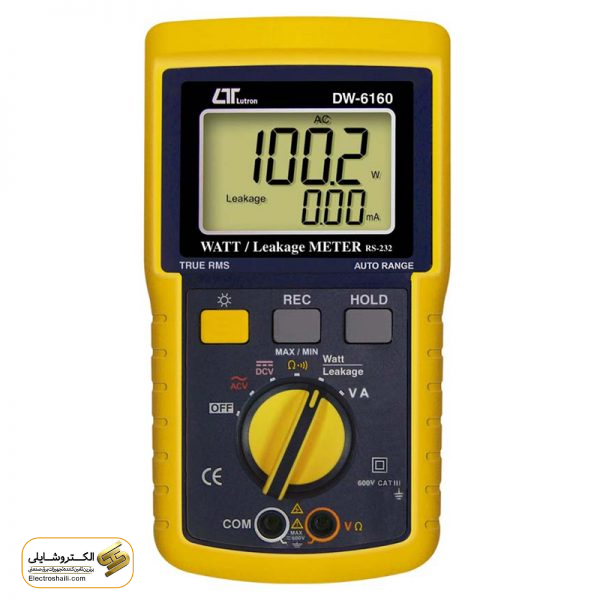

وات‌مترهای دیجیتال:
- این نوع وات‌مترها خوانش عددی را ارائه می‌دهند و برای پوشش طیف گسترده‌ای از سطوح توان طراحی شده‌اند.
- مجهز به ویژگی‌های پیشرفته‌ای مانند ثبت داده‌ها، رابط‌های ارتباطی، و توانایی اندازه‌گیری انرژی فعال و راکتیو هستند.
- قابلیت اتصال به سیستم‌های کنترلی و نمایشگرهای دیجیتال را دارند.
وات‌مترهای گیره‌دار:
- این وات‌مترها دستگاه‌های قابل حملی هستند که به مدار اندازه‌گیری شده متصل می‌شوند.
- برای سهولت استفاده و قابل حمل بودن طراحی شده‌اند و برای اندازه‌گیری‌های میدانی ایده‌آل هستند.
کنتورهای هوشمند:
- این وات‌مترها وات‌مترهای دیجیتال پیشرفته‌ای هستند که نه تنها میزان مصرف انرژی را اندازه‌گیری می‌کنند، بلکه داده‌هایی را در مورد الگوهای مصرف انرژی ارائه می‌دهند.
- امکان نظارت و مدیریت مصرف انرژی را برای کاربران فراهم می‌کنند.
وات‌مترهای نوع القایی:
- این ابزارهای الکترومکانیکی برای اندازه‌گیری توان الکتریکی در مدار استفاده می‌شوند.
- بر اساس اصل القای الکترومغناطیسی کار می‌کنند و برای اندازه‌گیری توان AC و DC استفاده می‌شوند.
وات‌مترهای نوع دینامومتر:
- مشابه وات‌مترهای نوع القایی، این وات‌مترها دستگاه‌های الکترومکانیکی هستند که توان الکتریکی را با تولید گشتاور مکانیکی متناسب با الکتریسیته اندازه‌گیری می‌کنند.
کاربرد وات متر
وات‌مترها به دلیل توانایی اندازه‌گیری دقیق مصرف برق، در محیط‌های مختلفی از صنایع تا تنظیمات مسکونی و تجاری کاربردهای متنوعی دارند. در زیر به برخی از کاربردهای کلیدی وات‌مترها اشاره شده است:
اندازه‌گیری مدار الکتریکی و اشکال زدایی:
- وات‌مترها به طور گسترده در اندازه‌گیری مدارهای الکتریکی و اشکال‌زدایی مورد استفاده قرار می‌گیرند. آنها با ارائه اندازه‌گیری دقیق مصرف برق، به شناسایی مسائل در مدارها کمک می‌کنند که می‌تواند برای عیب‌یابی و اطمینان از کارایی و ایمنی سیستم‌های الکتریکی حیاتی باشد.
مدیریت انرژی صنعتی و تجاری:
- در محیط‌های صنعتی و تجاری، وات‌مترها، به‌ویژه وات‌مترهای هوشمند، برای نظارت و بهینه‌سازی مصرف انرژی استفاده می‌شوند. این داده‌ها به کسب و کارها این امکان را می‌دهد تا مصرف انرژی خود را به طور موثرتری مدیریت کنند و به طور بالقوه هزینه‌های انرژی را کاهش دهند.
اندازه‌گیری فرکانس شبکه:
- وات‌مترهای الکترومغناطیسی برای اندازه‌گیری فرکانس‌های شبکه‌ای استفاده می‌شوند که برای اطمینان از پایداری و کیفیت منبع تغذیه ضروری است. این برنامه برای حفظ قابلیت اطمینان شبکه برق بسیار مهم است.
رتبه‌بندی برق دستگاه:
- وات‌مترها برای اندازه‌گیری توان دستگاه‌های مختلف مانند یخچال‌ها و بخاری‌های برقی استفاده می‌شوند. این به درک بهره‌وری انرژی این لوازم و اطمینان از استفاده از آنها با توجه به محدودیت‌های قدرت مورد نظرشان کمک می‌کند.
شبیه‌سازی و آموزش:
- در محیط‌های آموزشی و پژوهشی، وات‌مترها در شبیه‌سازها برای تقلید از عملکرد وات‌مترهای فیزیکی در محیط‌های دیجیتال استفاده می‌شوند. این امکان بهینه‌سازی مصرف برق در مدارها و سیستم‌های الکتریکی را فراهم می‌کند و بینش‌های ارزشمندی را در مورد اصول و شیوه‌های مهندسی برق ارائه می‌دهد.
اندازه‌گیری‌های میدانی:
- وات‌مترهای گیره‌دار یا ترانسفورماتور جریان (CT) برای اندازه‌گیری‌های میدانی طراحی شده‌اند که امکان اندازه‌گیری توان در مدارها را بدون نیاز به اتصالات مستقیم الکتریکی فراهم می‌کنند. این امر آنها را برای استفاده در محیط‌های مختلف که دسترسی مستقیم به مدار امکان‌پذیر نیست ایده‌آل می‌کند.
نظارت بر کیفیت توان:
- از وات‌مترها همچنین می‌توان برای نظارت بر کیفیت برق عرضه شده به مدار استفاده کرد و بینش‌هایی را در مورد عواملی مانند اعوجاج هارمونیک، کاهش ولتاژ و تورم ارائه کرد. این برای حفظ قابلیت اطمینان و عملکرد سیستم‌های الکتریکی بسیار مهم است.
به طور کلی، وات‌مترها ابزارهای همه‌کاره با کاربردهایی هستند که از اندازه‌گیری مدارهای پایه و اشکال‌زدایی تا مدیریت پیشرفته انرژی و نظارت بر کیفیت توان را شامل می‌شود. توانایی آنها در ارائه اندازه‌گیری‌های دقیق و قابل اعتماد توان آنها را در طیف گسترده‌ای از صنایع و تنظیمات ضروری می‌کند.
نحوه سیم بندی وات متر
وات‌مترها ابزارهای بسیار حیاتی در اندازه‌گیری توان برق مصرفی هستند. سیم‌بندی درست وات‌مترها امری اساسی است تا اندازه‌گیری دقیق و صحیحی انجام شود. برای سیم‌بندی وات‌متر به‌صورت صحیح، این مراحل را دنبال کنید:
- انتخاب مناسب وات‌متر: انتخاب وات‌متر مناسب بر اساس نیازها و مشخصات مدار بسیار مهم است. باید از وات‌متری که برای محدوده ولتاژ و جریان مدار شما مناسب است، استفاده کنید.
- قطع برق: قبل از هرگونه سیم‌بندی، از قطع برق مطمئن شوید تا ایمنی شما را تضمین کنید.
- اتصالات: سیم‌های متری را به‌طور صحیح به وات‌متر متصل کنید. از مواد عایق‌زا و اتصالات قوی استفاده کنید.
- اندازه‌گیری جریان: یک سر سیم را به سر مثبت منبع برق و دیگری را به ورودی جریان وات‌متر وصل کنید.
- اندازه‌گیری ولتاژ: سیم‌های ولتاژ را به‌طور موازی با بار مدار وصل کنید. یک سر را به مثبت ولتاژ و دیگری را به ورودی ولتاژ وات‌متر متصل کنید.
- محاسبه توان: با اندازه‌گیری جریان و ولتاژ، توان مصرفی را با استفاده از فرمول
Power (W) = Voltage (V) x Current (A)
محاسبه کنید.
- بررسی و خواندن: مطمئن شوید که وات‌متر به‌درستی عمل می‌کند و خواندن آن دقیق است.
- اتصالات نهایی: پس از انجام اندازه‌گیری، سیم‌ها را به‌طور مطمئن قطع کرده و تمام اتصالات را به‌درستی بسته کنید.
با اجرای این مراحل، می‌توانید وات‌متر خود را به‌طور صحیح سیم‌بندی کرده و توان مصرفی مدار را به‌دقت اندازه‌گیری کنید. این اقدام نه‌تنها برای ایمنی بیشتر در کار با برق مفید است بلکه دقت بیشتری در اندازه‌گیری توان فراهم می‌کند.
برترین برندهای وات متر
در زمینه مولتی‌مترها، بازار به‌دلیل وجود تعداد زیادی تولیدکننده و برند مختلف، گسترده است. اما برخی از برندهای برتر و معتبر که به عنوان پیشنهادات معمول در بازار الکترونیک شناخته می‌شوند، عبارتند از:
Fluke
یکی از برندهای برتر و معتبر در زمینه مولتی‌مترها است. این برند برای ارائه مولتی‌مترهای با کیفیت و دقیق شناخته شده است و محصولات آن در بسیاری از صنایع و استفاده‌کنندگان حرفه‌ای مورد استفاده قرار می‌گیرد.
Agilent
که به‌عنوان Keysight نیز شناخته می‌شود یکی دیگر از برندهای معتبر در زمینه مولتی‌مترها است. این برند برای تولید مولتی‌مترهای با کیفیت، دقیق و قابل اعتماد شناخته می‌شود که در بسیاری از صنایع از جمله صنایع الکترونیک و ارتباطات استفاده می‌شوند.
Tektronix
یکی دیگر از برندهای محبوب و معتبر در زمینه تجهیزات اندازه‌گیری الکترونیکی است. این برند به عنوان یکی از منابع قابل اعتماد برای مولتی‌مترهای دقیق و با کیفیت شناخته می‌شود.
Rohde & Schwarz
یکی از برندهای پیشرو در زمینه تولید تجهیزات اندازه‌گیری و تست الکترونیکی است. این برند برای تولید مولتی‌مترهای با کیفیت و دقیق شناخته می‌شود که در صنایع مختلف مورد استفاده قرار می‌گیرند.
Anritsu
یکی از برندهای محبوب در زمینه تولید تجهیزات اندازه‌گیری و تست ارتباطات بی‌سیم است. این برند همچنین مولتی‌مترهای با کیفیت و دقیقی را تولید می‌کند که در صنایع ارتباطات و الکترونیک مورد استفاده قرار می‌گیرند.
در نهایت، انتخاب بین این برندها بستگی به نیازها و بودجه شما دارد. هر یک از این برندها محصولات با کیفیت و قابل اعتمادی ارائه می‌دهند که می‌توانند نیازهای شما را برآورده سازند.
جمع بندی
در این مقاله، به بررسی و معرفی وات‌مترها به عنوان ابزارهای اساسی در اندازه‌گیری و مدیریت مصرف برق پرداختیم. از طریق بررسی برترین برندها و روش‌های سیم‌کشی، تلاش کردیم تا خوانندگان را با انتخاب وات‌متر مناسب برای نیازهای خود آشنا کنیم و به آنها در بهبود کارایی انرژی و کاهش هزینه‌های مرتبط کمک کنیم.
از آنجایی که وات‌مترها در انواع مختلف و با ویژگی‌های متنوع موجودند، انتخاب مناسبی برای هر نیاز ممکن است چالش‌برانگیز باشد. با ارائه اطلاعات جامع درباره برندها، روش‌های سیم‌کشی و نکات مهم، ما سعی کردیم تا این فرآیند را برای خوانندگان ساده‌تر و مطمئن‌تر کنیم.
در نتیجه، امیدواریم که این مقاله به علاقه‌مندان به صنایع الکترونیک، انرژی و مدیریت سیستم‌های برقی کمک کرده باشد و آنها را در انتخاب و استفاده از وات‌مترهای مناسب برای نیازهای خود یاری نماید.
