معرفی جامع کلید های حرارتی، اجزاء و نحوه عملکرد

معرفی جامع کلید های حرارتی، اجزاء و نحوه عملکرد

با پیشرفت سریع فناوری و رشد روزافزون صنعت‌های الکترونیکی و الکتریکی، اهمیت ایمنی و پایداری دستگاه‌های الکتریکی و الکترونیکی نیز افزایش یافته است. در این راستا، کلیدهای حرارتی به عنوان عنصری کلیدی در مدیریت دمای دستگاه‌ها و ایمن نگه داشتن آن‌ها، نقش حیاتی ایفا می‌کنند. در میان انواع مختلف کلیدهای حرارتی، کلیدهای حرارتی با پیشرفته‌ترین فناوری‌ها، مانند کلیدهای حرارتی MPCB، به دلیل ویژگی‌ها و عملکرد منحصر به فرد خود، به یکی از ابزارهای حیاتی در این صنایع تبدیل شده‌اند.

در این مقاله، به معرفی جامع کلید حرارتی MPCB می‌پردازیم. ما به تشریح دقیق اجزاء این کلیدها، نحوه عملکرد آن‌ها و تجهیزات جانبی خواهیم پرداخت. این مقاله بر اهمیت کلیدهای حرارتی MPCB در ایمنی و عملکرد بهینه دستگاه‌های الکتریکی و الکترونیکی تأکید دارد و سعی در ارائه یک نگرش جامع به این موضوع دارد.

در نهایت، امیدواریم که این مقاله برای مخاطبان ما، از جمله مهندسان، توسعه‌دهندگان، و علاقمندان به فناوری، به عنوان یک منبع ارزشمند و آشنایی با کلیدهای حرارتی MPCB، مفید باشد و به درک بهتری از این فناوری و کاربردهای آن کمک کند.

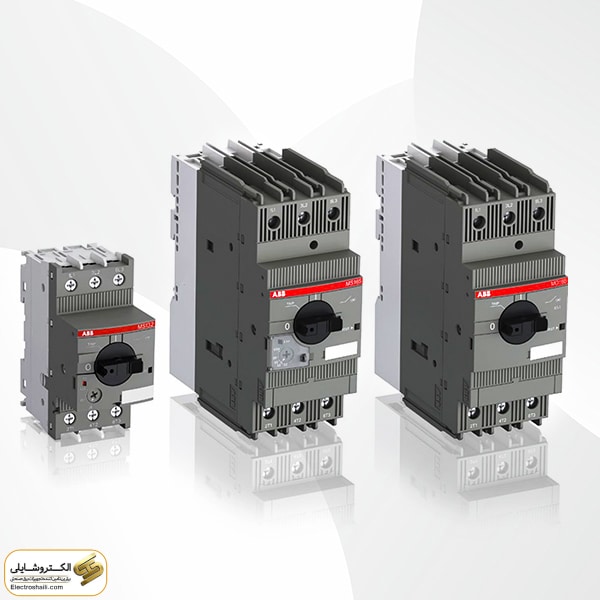

تعریف و مفهوم کلیدهای حرارتی MPCB

کلید حرارتی MPCB یا Motor Protection Circuit Breakers، یک نوع خاص از کلیدهای حرارتی است که به منظور محافظت از موتورها در برابر افزایش دما و جریان های بیش از حد در دستگاه‌های الکتریکی استفاده می‌شود. این کلیدها دارای ویژگی‌ها و عملکردهایی منحصر به فرد هستند که آن‌ها را از دیگر انواع کلیدهای حرارتی متمایز می‌کند. در ادامه تعریف کلید حرارتی MPCB را با ذکر ویژگی‌های آن شرح می‌دهم:

تعریف: کلید حرارتی MPCB به عنوان یک عنصر کلیدی در سیستم‌های محافظتی برق، وظیفه‌ای را بر عهده دارد که در صورت افزایش ناگهانی دما و یا جریان بیش از حد، جریان الکتریکی را قطع کرده و در نتیجه از آسیب به موتورها و تجهیزات الکتریکی جلوگیری نماید. عملکرد این کلیدها بر اساس اندازه‌گیری دما و جریان الکتریکی استوار است.

ویژگی های کلید های حرارتی

محافظت از موتور: کلید حرارتی MPCB به طور اختصاصی طراحی شده است تا موتورها را در برابر اتصال‌های کوتاه، بار زیاد، تغییرات ولتاژ و جریان، و دیگر حوادث ناخواسته محافظت کند. این امر باعث افزایش عمر مفید موتور و کاهش خطرات ناشی از خرابی آن می‌شود.

سنسور حرارتی MPCB :دارای سنسور حرارتی است که تغییرات دما را اندازه‌گیری می‌کند. در صورت افزایش ناگهانی دما به فراتر از حد مجاز، دستگاه به طور خودکار جریان الکتریکی را قطع می‌کند و از خطرات احتمالی محافظت می‌کند.

تنظیم دما: برخی از کلیدهای حرارتی MPCB امکان تنظیم دما را دارند، که این امکان به کاربر این امکان را می‌دهد که مرزهای دمایی مورد نظر خود را برای موتورهای خاص تنظیم کند.

حفاظت از اتصال‌های کوتاه: علاوه بر حفاظت از موتور در برابر افزایش دما، کلید حرارتی MPCB همچنین قابلیت قطع جریان الکتریکی را در صورت بروز اتصال‌های کوتاه فراهم می‌کند تا از آسیب به سیم‌ها و سایر تجهیزات جلوگیری شود.

سهولت نصب و استفاده: اکثر کلیدهای حرارتی MPCB با طراحی‌های ساده و قابل فهم، نصب و استفاده آسانی دارند که این امر باعث می‌شود که حتی کاربران عمومی بتوانند به راحتی از آن‌ها استفاده کنند.

مقاومت در برابر شرایط سخت محیطی: بسیاری از کلیدهای حرارتی MPCB با استفاده از مواد با کیفیت و مقاوم در برابر شرایط سخت محیطی ساخته شده‌اند که این امر از دوام و کارایی آن‌ها در محیط‌های صنعتی و صنعتی بهره‌برداری می‌کند.

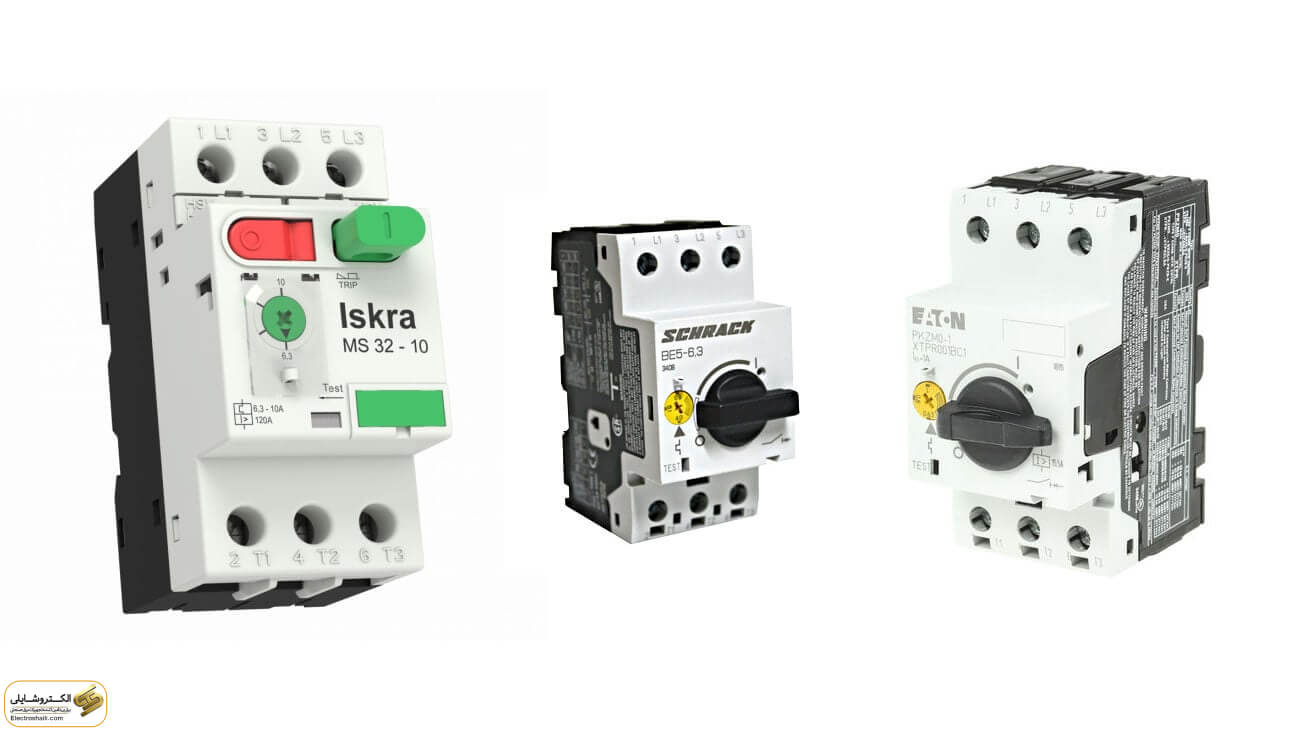

اجزاء کلید حرارتی MPCB

به طور کلی، اجزاء کلید حرارتی MPCB را می‌توان به دو دسته داخلی و خارجی تقسیم کرد. در ادامه اجزاء هر دسته را با ذکر نقش و ویژگی‌های آن‌ها بررسی می‌کنیم:

اجزاء داخلی:

سنسور حرارتی (Thermal Sensor):

وظیفه: اندازه‌گیری دما و ارسال سیگنال قطع جریان الکتریکی.

ویژگی: حساسیت بالا در تشخیص افزایش دما.

میکروسوئیچ (Microswitch):

وظیفه: قطع یا وصل کردن جریان الکتریکی به دستگاه.

ویژگی: قدرت قطع عالی و سرعت عمل بالا.

سیستم قطع فشاری (Trip Mechanism):

وظیفه: قطع جریان الکتریکی در صورت ایجاد وضعیت بحرانی.

ویژگی: عملکرد فشاری در شرایط بحرانی.

اجزاء خارجی:

شاخص تنظیم جریان (Current Adjustment Indicator):

نقش: نشان‌دهنده تنظیم جریان مورد نظر.

ویژگی: دقت و قابلیت تنظیم برای انتخاب جریان مطلوب.

نگه دارنده نصب روی ریل (DIN Rail Mounting Holder):

نقش: نگه‌دارنده کلید حرارتی بر روی ریل.

ویژگی: سهولت نصب و جابجایی کلید.

محل نصب کنتکت کمکی (Auxiliary Contact Installation Location):

نقش: اتصال به کنتکت‌های کمکی برای کنترل دستگاه‌های دیگر.

ویژگی: امکان اتصال به سیستم‌های کنترلی دیگر.

شاخص قفل دستگاه (Device Lock Indicator):

نقش: نشان‌دهنده قفل بودن دستگاه.

ویژگی: امکان اطمینان از قفل بودن دستگاه قبل از تعمیرات.

کلید تست ریپ (Trip Test Button):

نقش: امکان تست عملکرد کلید و بررسی وضعیت آن.

ویژگی: سهولت در انجام تست و بررسی.

ترمینال‌های ایمن (Safety Terminals):

نقش: اتصال به دستگاه‌های ایمنی برای اطمینان از عملکرد صحیح.

ویژگی: استاندارد بودن و امکان اتصال به دستگاه‌های مختلف.

صفحه مشخصات (Specifications Plate):

نقش: نشان‌دهنده مشخصات فنی و عملکردی کلید حرارتی.

ویژگی: دقت در ارائه اطلاعات مورد نیاز.

کلید استارت (Start Button):

نقش: شروع عملکرد دستگاه.

ویژگی: قابلیت تنظیم و کنترل عملکرد دستگاه.

کلید خاموش (Stop Button):

نقش: متوقف کردن عملکرد دستگاه.

ویژگی: قابلیت اتصال به سیستم اضطراری برای قطع فوری جریان.

لیبل مشخصات (Specifications Label):

نقش: نشان‌دهنده مشخصات فنی کلید حرارتی بر روی بدنه.

ویژگی: دوام و مقاومت در برابر شرایط محیطی.

نحوه عملکرد کلید های حرارتی

نحوه عملکرد کلید حرارتی MPCB (Motor Protection Circuit Breakers) به طور کلی به این شکل است که در صورت ایجاد وضعیت بحرانی مانند افزایش دما به حداکثر مجاز یا جریان بیش از حد، جریان الکتریکی را قطع می‌کند تا از آسیب به دستگاه‌ها و تجهیزات الکتریکی جلوگیری شود. این عملکرد بر اساس تعیین شرایط و مقادیر مشخصی در سیستم تنظیم شده و در صورت ایجاد وضعیت بحرانی، کلید حرارتی به صورت خودکار جریان را قطع می‌کند. به طور مفصل‌تر، می‌توان عملکرد کلید حرارتی MPCB را به چند مرحله تفکیک کرد:

اندازه‌گیری دما : ابتدا، سنسور حرارتی که در داخل کلید حرارتی قرار دارد، دمای دستگاه یا موتور را اندازه‌گیری می‌کند. این سنسور معمولاً از پیچ حرارتی یا بیمتال تشکیل شده است که به حرارت حساس می‌باشد.

تشخیص وضعیت بحرانی : سپس، دما اندازه‌گیری شده با مقدار حداکثر مجاز مقایسه می‌شود. در صورتی که دما به حداکثر مجاز یا بیشتر از آن برسد، کلید حرارتی وضعیت بحرانی را تشخیص می‌دهد و به مرحله بعدی می‌رود.

ارسال سیگنال قطع:  هنگامی که وضعیت بحرانی تشخیص داده شود، سنسور حرارتی سیگنال قطع جریان الکتریکی را به میکروسوئیچ ارسال می‌کند. این میکروسوئیچ در اثر دریافت سیگنال قطع، جریان الکتریکی را به صورت خودکار قطع می‌کند.

قطع جریان الکتریکی : در نهایت، پس از دریافت سیگنال قطع، میکروسوئیچ کلید حرارتی MPCB جریان الکتریکی را قطع می‌کند. این قطع جریان فوری و سریع انجام می‌شود تا از آسیب به دستگاه‌ها و تجهیزات الکتریکی جلوگیری شود.

به این ترتیب، کلید حرارتی MPCB با اندازه‌گیری دما و تشخیص وضعیت بحرانی، قادر به قطع جریان الکتریکی در صورت لزوم می‌باشد. این عملکرد ایمنی و ایمن نگه داشتن دستگاه‌ها و تجهیزات الکتریکی را تضمین می‌کند و به عملکرد بهینه آن‌ها کمک می‌کند.

تجهیزات جانبی کلیدهای حرارتی

تجهیزات جانبی در کنار کلید حرارتی MPCB از اهمیت بالایی برخوردارند و در عملکرد و ایمنی دستگاه‌های الکتریکی و موتورها تأثیرگذار هستند. در زیر، تجهیزات جانبی مهمی که معمولاً با کلید حرارتی MPCB استفاده می‌شوند را شرح می‌دهیم:

رله افت ولتاژ (Under Voltage Relay):

رله افت ولتاژ به عنوان یک تجهیز جانبی مسئول ایجاد سیگنال قطع جریان الکتریکی در صورت کاهش ولتاژ زیر حد مجاز است. این تجهیز در مواقعی که ولتاژ برق به مرزهای پایین‌تری از مجاز کاهش یابد، اقدام به قطع جریان می‌نماید تا از آسیب به دستگاه‌ها جلوگیری کند.

بوبین شنت (Shunt Relay):

بوبین شنت در سیستم کلید حرارتی MPCB استفاده می‌شود تا جریان الکتریکی را برای اندازه‌گیری دقیق تر و کنترل بهتر فراهم کند. این تجهیز به عنوان یک سنسور برای اندازه‌گیری جریان الکتریکی در سیستم عمل می‌کند.

دستگیره گردان (Rotary Handle):

دستگیره گردان برای ایمنی و کنترل دستی کلید حرارتی MPCB استفاده می‌شود. این دستگیره به صورت دستی قابل چرخش است و به کاربر امکان می‌دهد که کلید را به حالت فعال یا غیرفعال برگرداند.

کنتاکت کمکی (Auxiliary Contact):

کنتاکت کمکی برای اتصال به دستگاه‌های کنترلی دیگر و ارسال اطلاعات مربوط به وضعیت کلید حرارتی MPCB استفاده می‌شود. این کنتاکت‌ها معمولاً برای اتصال به سیستم‌های ایمنی یا مانیتورینگ استفاده می‌شوند.

کنتاکت کمکی خطا (Trip-Indicating Auxiliary Contact):

این نوع کنتاکت کمکی وظیفه ارسال سیگنال خطا در صورت اتفاق افتادن وضعیت بحرانی به سیستم‌های کنترلی دیگر را داراست. به این ترتیب، مشغولیت وضعیت خطا و نیاز به تعمیرات فوری به سیستم اعلام می‌شود.

رابط نصب (Installation Interface):

رابط نصب برای نصب و اتصال کلید حرارتی MPCB به سیستم‌های برق مختلف استفاده می‌شود. این رابط‌ها معمولاً از نوع استاندارد بوده و امکان نصب و اتصال آسان را فراهم می‌کنند.

استفاده از تجهیزات جانبی مناسب به تضمین ایمنی، عملکرد بهینه و کاهش خطرات در سیستم‌های الکتریکی و موتورها کمک می‌کند. این تجهیزات با کلید حرارتی MPCB هماهنگ شده و به عملکرد بهتر و اطمینان بیشتر از عملکرد سیستم‌ها کمک می‌کنند.

جمع بندی

در نتیجه، می‌توان گفت که کلیدهای حرارتی با اجزاء مختلف خود و تجهیزات جانبی که در کنار آن‌ها استفاده می‌شوند، نقش بسیار مهمی در ایمنی، عملکرد بهینه و حفاظت از دستگاه‌های الکتریکی و موتورها دارند. این تجهیزات با توجه به ویژگی‌هایی که دارند، امکاناتی را برای کنترل دما، جریان، ولتاژ و سایر پارامترهای الکتریکی فراهم می‌کنند و در صورت ایجاد وضعیت بحرانی، به صورت خودکار جریان را قطع می‌کنند تا از آسیب به دستگاه‌ها جلوگیری شود.

همچنین، تجهیزات جانبی مانند رله‌های افت ولتاژ، بوبین شنت، کنتاکت‌های کمکی، و دستگیره‌های گردان نیز به عملکرد بهتر و کنترل دقیق‌تر سیستم‌های الکتریکی کمک می‌کنند و در صورت لزوم اقدام به قطع جریان می‌نمایند.

با توجه به معرفی جامع کلیدهای حرارتی، اجزاء و نحوه عملکرد، و همچنین بررسی تجهیزات جانبی مورد استفاده، می‌توان نتیجه گرفت که این تجهیزات ابزاری اساسی در حفاظت و ایمن نگه داشتن دستگاه‌های الکتریکی و موتورها در صنایع مختلف می‌باشند. به کمک این تجهیزات، عملکرد بهینه و پایداری سیستم‌های الکتریکی تضمین می‌شود و خطرات احتمالی ناشی از افزایش دما، جریان یا ولتاژ بیش از حد به حداقل ممکن می‌رسد.
