تپ چنجر چیست؟ + کاربرد آن
ترانسفورماتورها به عنوان یکی از اصلی‌ترین قطعات در سیستم‌های توزیع برق، نقش حیاتی در انتقال و توزیع برق به صورت کارا و ایمن دارند. یکی از چالش‌های مهم در عملکرد ترانسفورماتورها، تنظیم ولتاژ خروجی آنهاست. به منظور مدیریت بهتر ولتاژ در شبکه‌های برق، تپ چنجر به عنوان یکی از اجزای اصلی ترانسفورماتورها، نقش بسیار مهمی را ایفا می‌کند.
تپ چنجر، یکی از ابزارهای اساسی در مهندسی برق است که برای تنظیم ولتاژ خروجی ترانسفورماتورها به کار می‌رود. این قطعه مهم، امکان تغییر ولتاژ خروجی ترانسفورماتورها را فراهم می‌کند، که در این مقاله به بررسی جزئیات عملکرد، انواع مختلف، و کاربردهای گسترده تپ چنجر در صنایع مختلف خواهیم پرداخت. همچنین، مزایا و معایب استفاده از این تجهیزات را بررسی می‌کنیم و پیشنهاداتی برای استفاده بهینه از آنها ارائه خواهیم داد.
تپ چنجر چیست؟

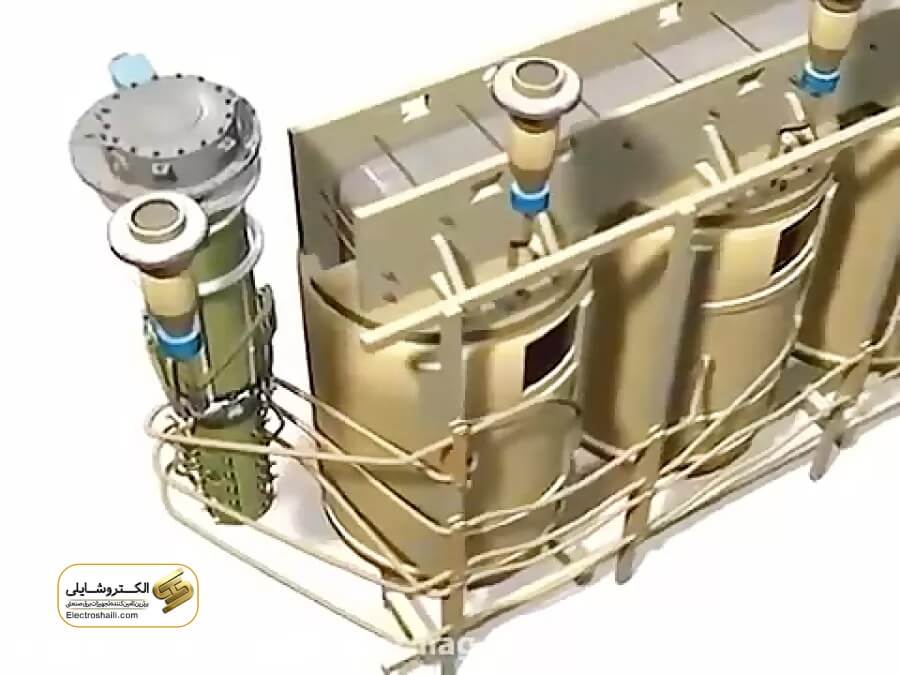

تپ چنجر (Tap Changer) یکی از قطعات حیاتی در ترانسفورماتورها و تجهیزات الکتریکی است که برای تنظیم و کنترل ولتاژ خروجی به کار می‌رود. این قطعه، توانایی تغییر تعداد دورهای مفید در قسمت‌های مختلف ترانسفورماتور را داراست، که این امر به تنظیم ولتاژ در محدوده‌های مختلف انرژی خروجی این تجهیزات کمک می‌کند. اهمیت تپ چنجر در سیستم‌های توزیع برق و ویژگی‌های آن به شرح زیر است:
تنظیم ولتاژ: تپ چنجر به عنوان ابزاری کلیدی برای تنظیم ولتاژ خروجی در ترانسفورماتورها عمل می‌کند. این امکان را به مهندسان برق می‌دهد تا ولتاژ خروجی را به دقت و با توجه به نیازهای مختلف شبکه برق تنظیم کنند.
انعطاف‌پذیری: از آنجا که شرایط شبکه برق ممکن است در طول زمان تغییر کند، انعطاف‌پذیری تپ چنجر بسیار ارزشمند است. این قطعه به اپراتورها امکان می‌دهد تا به راحتی ولتاژ را تنظیم کرده و سیستم را به بهینه‌ترین حالت ممکن برسانند.
استفاده در شبکه‌های پویا: در شبکه‌هایی که تغییرات بار زیادی رخ می‌دهد، تپ چنجر می‌تواند به طور دقیق و سریع ولتاژ خروجی را تنظیم کند، که این امر از اهمیت بسیاری برخوردار است.
کاهش اتلاف‌ها: با تنظیم دقیق ولتاژ خروجی، تپ چنجر می‌تواند به کاهش اتلاف‌های ناشی از تنظیم ناصحیح ولتاژ کمک کند، که این امر به بهبود کارایی و عمر مفید تجهیزات کمک می‌کند.
حفظ پایداری سیستم: با تنظیم صحیح ولتاژ خروجی، تپ چنجر می‌تواند به حفظ پایداری و عملکرد بهینه سیستم برق کمک کند، که این امر برای جلوگیری از اختلالات و حوادث جدی بسیار حائز اهمیت است.
اجزای تپ چنجر
تپ چنجر یک قطعه پیچیده است که از اجزای مختلفی تشکیل شده است، هر کدام با نقش وظیفه‌ای خاص در عملکرد کلی تپ چنجر مشغول به کار هستند. در ادامه به توضیح اجزای اصلی تپ چنجر و نقش آنها می‌پردازیم:
محور و مکانیزم تنظیم: این اجزای اصلی تپ چنجر را تشکیل می‌دهند. محور و مکانیزم تنظیم وظیفه حرکت قسمت‌های داخلی تپ چنجر را بر عهده دارند تا تغییرات در ولتاژ خروجی را اعمال کنند.
رول تپ: رول تپ چنجر به عنوان قسمت اصلی برای تنظیم ولتاژ خروجی عمل می‌کند. این رول‌ها در داخل تپ چنجر قرار گرفته و با حرکت آنها، تعداد دورهای مفید در ترانسفورماتور تغییر می‌کند.
کلیدهای تنظیم: این کلیدها به عنوان واسطه‌ای بین محور و رول‌های تپ چنجر عمل می‌کنند. زمانی که محور تنظیم حرکت می‌کند، کلیدها به رول‌های مورد نظر وصل یا قطع می‌شوند تا ولتاژ خروجی تنظیم شود.
سیستم کنترل: این بخش از تپ چنجر مسئول کنترل و مدیریت حرکت محور و رول‌های تنظیم است. این شامل سنسورها، کنترلرها و سیستم‌های الکترونیکی است که وظیفه اندازه‌گیری ولتاژ و کنترل حرکت تپ چنجر را بر عهده دارند.
سیستم خنک کننده: برخی از تپ چنجرها دارای سیستم خنک کننده هستند که برای حفظ دمای عملکرد بهینه تپ چنجر و جلوگیری از افزایش دما و نقصان کارایی استفاده می‌شوند.
قطعات مکانیکی و الکتریکی: این شامل قطعات مکانیکی مانند بلوک‌های حرکتی، و قطعات الکتریکی مانند کابل‌ها و اتصالات الکتریکی درون تپ چنجر است که به عنوان بخش‌های فنی مهم در عملکرد درست تپ چنجر شناخته می‌شوند.
با درک و شناخت اجزای مختلف تپ چنجر، امکان بهره‌برداری بهینه از این قطعه حیاتی در سیستم‌های توزیع برق فراهم می‌شود. هر کدام از این اجزا با همکاری و هماهنگی، وظیفه تنظیم ولتاژ و حفظ پایداری سیستم برق را بر عهده دارند.
نحوه عملکرد تپ چنجر
نحوه عملکرد تپ چنجر بسیار پیچیده است اما به طور کلی می‌توان آن را به سه مرحله اصلی تقسیم کرد: اندازه‌گیری ولتاژ، تصمیم‌گیری در مورد تغییرات لازم و تنظیم ولتاژ خروجی. در زیر به توضیح هر یک از این مراحل می‌پردازیم:
اندازه‌گیری ولتاژ: نخستین گام در عملکرد تپ چنجر، اندازه‌گیری ولتاژ ورودی یا خروجی ترانسفورماتور است. برای این منظور، سنسورهای ولتاژ متصل به تپ چنجر به منظور اندازه‌گیری ولتاژ الکتریکی ورودی یا خروجی قرار می‌گیرند. این سنسورها اطلاعات مربوط به ولتاژ را به کنترلر یا سیستم کنترل تپ چنجر ارسال می‌کنند.
تصمیم‌گیری در مورد تغییرات لازم: پس از اندازه‌گیری ولتاژ، سیستم کنترل تپ چنجر تصمیم می‌گیرد که آیا تغییری در ولتاژ خروجی لازم است یا خیر. برای این منظور، سیستم کنترل با استفاده از الگوریتم‌های کنترلی مختلف و با توجه به ورودی‌های دیگر مانند شرایط شبکه و بار، تصمیم می‌گیرد که آیا تپ چنجر باید تغییراتی در ولتاژ خروجی اعمال کند یا خیر.
تنظیم ولتاژ خروجی: در صورتی که سیستم کنترل تصمیم گرفته باشد که تغییری در ولتاژ خروجی لازم است، محور و مکانیزم تنظیم تپ چنجر فعال می‌شود. این مکانیزم تنظیم به وسیله کلیدهای تنظیم متصل به رول‌های تپ چنجر، میزان تعداد دورهای مفید در ترانسفورماتور را تغییر می‌دهد. این تغییرات در تعداد دورهای مفید باعث تغییر ولتاژ خروجی می‌شود، که به دقت توسط سیستم کنترل تنظیم می‌شود تا به ولتاژ مورد نیاز برای شبکه برق برسد.
در نتیجه، تپ چنجر با اندازه‌گیری ولتاژ، تصمیم‌گیری در مورد تغییرات لازم و تنظیم ولتاژ خروجی، امکان تنظیم دقیق ولتاژ خروجی ترانسفورماتورها را فراهم می‌کند که این امر از اهمیت بسیاری برای حفظ پایداری و عملکرد بهینه سیستم‌های توزیع برق برخوردار است.
انواع تپ چنجر
این تجهیزات بر اساس شرایط عملیاتی و نیازهای شبکه برق به دو نوع اصلی تقسیم می‌شوند: تپ چنجر بدون بار و تپ چنجر تحت بار.
تپ چنجر بدون بار (No-load Tap Changer)
تپ چنجر بدون بار در شرایطی کاربرد دارد که ترانسفورماتور از بار خارج شده و در حالت بی‌باری قرار دارد. در این شرایط، تنظیم ولتاژ خروجی ترانسفورماتور باید بدون تأثیر بر کارکرد تجهیزات انتهایی انجام شود. تپ چنجر بدون بار به کمک مکانیزم‌های خاصی که توسط عامل انسانی یا خودکار عمل می‌کنند، ولتاژ خروجی ترانسفورماتور را در شرایط بی‌باری تنظیم می‌کند. این نوع تپ چنجر معمولاً در ترانسفورماتورهای استفاده شده در سیستم‌های توزیع برق مورد استفاده قرار می‌گیرد.
تپ چنجر تحت بار (On-load Tap Changer)
تپ چنجر تحت بار در شرایطی مورد استفاده قرار می‌گیرد که ترانسفورماتور به بار متصل است و در حالت فعالیت قرار دارد. در این شرایط، تنظیم ولتاژ خروجی ترانسفورماتور باید با دقت و بدون قطع جریان الکتریکی انجام شود. تپ چنجر تحت بار به وسیله سیستم‌های کنترل خودکار که بر اساس پارامترهایی مانند ولتاژ، جریان، و توان کنترل می‌شوند، ولتاژ خروجی را تنظیم می‌کند. این نوع تپ چنجر از پیچیدگی بیشتری نسبت به تپ چنجر بدون بار برخوردار است، زیرا باید در حالت تحت بار تنظیمات صورت گیرد و باید تغییرات را در حالت فعالیت و در حین عبور جریان انجام دهد. تپ چنجر تحت بار معمولاً در ترانسفورماتورهای بزرگ، به ویژه در سیستم‌های انتقال برق، استفاده می‌شود.
از این دو نوع تپ چنجر برای تنظیم ولتاژ خروجی ترانسفورماتورها و تضمین عملکرد بهینه آنها در شرایط مختلف شبکه برق استفاده می‌شود. این تجهیزات با انعطاف‌پذیری و دقت خود، به بهبود کارایی و پایداری شبکه برق کمک می‌کنند و نقش بسیار مهمی در ارائه انرژی الکتریکی به کاربران نهایی دارند.
کاربرد های تپ چنجر
در زیر به برخی از کاربردهای اصلی تپ چنجر اشاره می‌شود:
تنظیم ولتاژ در شبکه‌های توزیع برق: یکی از کاربردهای اصلی تپ چنجر، تنظیم ولتاژ در شبکه‌های توزیع برق است. با تغییر ولتاژ خروجی ترانسفورماتورها، تپ چنجر امکان ایجاد ولتاژ مناسب برای مصارف مختلف را فراهم می‌کند، از جمله صنعت، خانه‌ها، و مکان‌های عمومی.
تنظیم ولتاژ در سیستم‌های انتقال برق: در سیستم‌های انتقال برق، تنظیم ولتاژ با دقت بسیار بالا امری حیاتی است. تپ چنجرهای تحت بار در این سیستم‌ها برای تنظیم ولتاژ در طول خطوط انتقال و در انتهای خطوط انتقال استفاده می‌شوند، به منظور حفظ ولتاژ در محدوده مجاز و جلوگیری از نوسانات ولتاژ ناخواسته.
استفاده در صنایع بزرگ: در صنایعی که نیاز به انواع مختلفی از بار ولتاژ دارند، تپ چنجرها استفاده می‌شوند تا ولتاژ خروجی ترانسفورماتورها را به دقت تنظیم کنند. این صنایع ممکن است شامل صنایع فولاد، خودروسازی، معدن، و صنایع سیمان باشند.
کاربردهای خاص در صنایع خاص: تپ چنجرها در صنایع خاصی مانند صنایع نفت و گاز، صنایع هوایی و فضایی، و صنایع دریایی نیز کاربردهای خاص خود را دارند. به عنوان مثال، در صنایع نفت و گاز، تپ چنجرها برای تنظیم ولتاژ در سیستم‌های انتقال برق و نظارت بر عملکرد تجهیزات الکتریکی استفاده می‌شوند.
استفاده در تولید انرژی خورشیدی و بادی: در سیستم‌های تولید انرژی از منابع تجدیدپذیر مانند نیروگاه‌های خورشیدی و بادی، تپ چنجرها برای تنظیم ولتاژ در سیستم‌های توزیع برق از منابع تولید به مصرف استفاده می‌شوند، به منظور ایجاد سیستم‌های انتقال برق پایدار و کارآمد.
مزایا و معایب
مزایا
تنظیم ولتاژ دقیق: یکی از مزایای بزرگ تپ چنجرها، توانایی تنظیم دقیق ولتاژ خروجی است. این امر به بهره‌وری و کارایی شبکه برق کمک می‌کند و مطمئن می‌شود که ولتاژ در محدوده مطلوب باقی می‌ماند.
پایداری شبکه برق: با استفاده از تپ چنجرها، ولتاژ در سیستم‌های توزیع و انتقال برق پایدارتر می‌شود. این امر به جلوگیری از نوسانات ولتاژ و حفظ پایداری و عملکرد بهینه شبکه برق کمک می‌کند.
انعطاف‌پذیری بالا: تپ چنجرها به سرعت و با دقت بالا قابل تنظیم هستند. این امکان به مدیران شبکه برق اجازه می‌دهد تا ولتاژ را به سرعت و به طور دقیق با تغییرات در نیازهای شبکه تنظیم کنند.
کاهش هزینه‌ها: استفاده از تپ چنجرها می‌تواند به کاهش هزینه‌های عملیاتی و نگهداری در سیستم‌های برق کمک کند، زیرا این امکان را فراهم می‌کند که نیاز به تعویض ترانسفورماتورها با ولتاژ‌های مختلف کاهش یابد.
معایب
هزینه بالا: از جمله معایب تپ چنجرها می‌توان به هزینه بالای تهیه، نصب، و نگهداری آنها اشاره کرد. تپ چنجرهایی که قابلیت تنظیم ولتاژ در حالت تحت بار را دارند، معمولاً هزینه بیشتری نسبت به تپ چنجرهای بدون بار دارند.
پیچیدگی فنی: استفاده از تپ چنجرها ممکن است پیچیدگی‌های فنی را در سیستم‌های برق ایجاد کند. این امر نیاز به مهندسین و تکنسین‌های ماهرتر برای نصب، تعمیرات، و نگهداری تپ چنجرها را افزایش می‌دهد.
محدودیت‌های فنی: برخی از تپ چنجرها ممکن است محدودیت‌هایی در عملکرد داشته باشند، مانند محدودیت در تنظیم ولتاژ در محدوده‌های خاص یا تاخیر در پاسخگویی به تغییرات ناگهانی در شبکه برق.
جمع بندی
تپ چنجر به عنوان یکی از اجزای حیاتی در سیستم‌های برق، نقش بسیار مهمی در تنظیم ولتاژ خروجی ترانسفورماتورها و حفظ پایداری شبکه برق ایفا می‌کند. از آنجایی که ولتاژ مطلوب در شبکه‌های برق ممکن است در طول زمان تغییر کند و نیازهای مختلفی دارد، استفاده از تپ چنجرها امکان تنظیم دقیق ولتاژ را فراهم می‌کند و به بهره‌وری و کارایی سیستم برق کمک می‌کند.
با این حال، برای استفاده بهینه از تپ چنجرها، لازم است نیازهای ولتاژی شبکه برق با دقت مورد بررسی قرار گیرند و تپ چنجرها بر اساس این نیازها تنظیم شوند.برای هر نوع شرایط عملیاتی، تکنولوژی مناسبی از تپ چنجر باید انتخاب شود، مانند تپ چنجرهای تحت بار برای شبکه‌های انتقال برق.تپ چنجرها نیاز به نگهداری و تعمیرات دورهای دارند تا به عملکرد بهینه خود ادامه دهند، بنابراین، برنامه‌های منظم برای پشتیبانی از آنها باید وارد برنامه عملیاتی شوند.بهره‌گیری از فناوری‌های جدید و روش‌های کنترلی پیشرفته می‌تواند کارایی و عملکرد تپ چنجرها را بهبود بخشد.
به طور خلاصه، تپ چنجرها به عنوان یکی از ابزارهای مهم در سیستم‌های برق، اهمیت بسیاری دارند و با رعایت نکات فوق، می‌توان از آنها به بهترین شکل ممکن استفاده کرد و عملکرد و پایداری شبکه برق را بهبود بخشید.
