مدار سوئیچینگ چیست؟

مدار سوئیچینگ چیست؟

امروزه، استفاده از دستگاه‌های الکتریکی و الکترونیکی بسیار رایج شده است و هر روز به رشد و پیشرفت بیشتری می‌رسد. از این رو، توسعه و بهینه‌سازی مدارهای الکترونیکی جهت افزایش کارایی، کاهش انرژی مصرفی، و بهبود عملکرد، امری حیاتی به‌شمار می‌آید. یکی از ابزارهایی که به‌طور گسترده در این مدارها استفاده می‌شود، مدارهای سوئیچینگ هستند.

مدار سوئیچینگ، یکی از اصولی‌ترین اجزای مدارات الکترونیکی است که در طیف وسیعی از دستگاه‌ها و سیستم‌های الکترونیکی به‌کار می‌رود. این مدارات از قطعات الکترونیکی مختلفی تشکیل شده‌اند که به وسیله‌ی آنها امکان کنترل جریان الکتریکی یا انتقال اطلاعات فراهم می‌شود. عملکرد اصلی این مدارها تغییر یا سوئیچ کردن جریان الکتریکی یا انتقال اطلاعات در زمان و نحوه‌ی دقیقی است که کنترل می‌شود.

در این مقاله، به معرفی مدار سوئیچینگ، تاریخچه‌ی توسعه‌ی آن، ویژگی‌های اصلی، نحوه عملکرد، کاربردها، انواع و اجزا، و همچنین مزایا می‌پردازیم. این مقاله به خواننده امکان می‌دهد تا با مفهوم مدارات سوئیچینگ و اهمیت آنها در علوم الکترونیک و مهندسی برق آشنا شود و درک عمیق‌تری از کاربردها و مزایای این تکنولوژی را کسب کند.

تاریخچه‌ی مدارهای سوئیچینگ

تاریخچه‌ی مدارهای سوئیچینگ به دهه‌ها قبل برمی‌گردد، اما توسعه‌ی آنها به طور چشمگیری در دوره‌های اخیر رخ داده است. در ادامه به برخی از مهم‌ترین رویدادها و تکنولوژی‌هایی که در تاریخچه‌ی مدارهای سوئیچینگ نقش داشته‌اند، پرداخته خواهد شد:

تولید نخستین ترانزیستورها :(Transistors) تا قبل از اختراع ترانزیستورها، لامپ‌های الکترونیکی برای کنترل جریان الکتریکی استفاده می‌شدند. اما با اختراع ترانزیستورها در دهه ۱۹۴۰، امکان ساخت مدارهای الکترونیکی کوچکتر و قابل کنترل‌تر فراهم آمد. این اختراع اساسی برای توسعه‌ی مدارهای سوئیچینگ بود.

توسعه‌ی ترانزیستورهای :MOS (Metal-Oxide-Semiconductor) در دهه‌ی ۱۹۵۰، ترانزیستورهای MOS که از ساختار Metal-Oxide-Semiconductor استفاده می‌کنند، توسعه یافتند. این ترانزیستورها به دلیل مصرف انرژی کمتر، سرعت بالاتر و اندازه‌ی کوچکتر، برای کاربردهای سوئیچینگ بسیار مناسب بودند.

اختراع مدارهای مجتمع :(Integrated Circuits) در دهه‌ی ۱۹۶۰، مدارهای مجتمع که شامل تعداد زیادی ترانزیستور و اجزای الکترونیکی دیگر در یک تراشه کوچک بودند، اختراع شدند. این تکنولوژی امکان ساخت مدارهای سوئیچینگ پیچیده با اندازه کوچک و عملکرد بهینه را فراهم کرد.

پیشرفت در تکنولوژی :CMOS (Complementary Metal-Oxide-Semiconductor) در دهه‌ی ۱۹۷۰ و ۱۹۸۰، تکنولوژی CMOS که از ترکیب ترانزیستورهای MOS P-type و N-type تشکیل شده است، توسعه یافت. این تکنولوژی به دلیل مصرف انرژی بسیار کمتر در حالت استراحت و عملکرد با سرعت بالا، برای بسیاری از کاربردهای سوئیچینگ مورد استفاده قرار می‌گیرد.

پیشرفت در تراشه‌سازی و فرآیندهای ساخت تراشه: در دهه‌های اخیر، پیشرفت‌های چشمگیری در فرآیندهای ساخت تراشه و تراشه‌سازی انجام شده است. این پیشرفت‌ها باعث افزایش تعداد ترانزیستورها در هر تراشه، افزایش سرعت عملکرد، و کاهش مصرف انرژی شده است.

مدار سوئیچینگ چیست؟

مدار سوئیچینگ یک نوع مدار الکترونیکی است که برای کنترل و تغییر وضعیت یک سیگنال الکتریکی یا جریان الکتریکی به کار می‌رود. در این مدارات، از اجزایی مانند ترانزیستورها، ماسفت‌ها (MOSFETs)، رله‌ها و یا دیگر قطعات الکترونیکی استفاده می‌شود تا جریان الکتریکی را به طور دقیق کنترل کند. مدارهای سوئیچینگ عموماً به‌صورت دیجیتال (ON/OFF) عمل می‌کنند، به این معنی که ورودی‌های آنها به صورت سیگنال‌های دیجیتال (0 و 1) کنترل می‌شوند و به‌منظور تغییر وضعیت جریان یا سیگنال خروجی استفاده می‌شود.

ویژگی‌های مهم مدارهای سوئیچینگ عبارتند از:

سرعت و زمان پاسخ: مدارهای سوئیچینگ اغلب دارای زمان پاسخ بسیار کوتاه هستند، به طوری که می‌توانند به سرعت بالایی واکنش نشان دهند. این ویژگی بسیار مهم است زیرا در بسیاری از کاربردها نیاز به تغییر وضعیت سریع جریان یا سیگنال وجود دارد.

مصرف انرژی کم: بسیاری از مدارهای سوئیچینگ به دلیل استفاده از تکنولوژی‌های پیشرفته و کارایی بالا، انرژی کمتری مصرف می‌کنند. این ویژگی بسیار مهم است، به خصوص در دستگاه‌هایی که از منابع انرژی محدود استفاده می‌کنند.

دقت و قابلیت کنترل: مدارهای سوئیچینگ به‌طور دقیق و با دقت بالا می‌توانند وضعیت جریان یا سیگنال را کنترل کنند. این ویژگی بسیار مهم است در کاربردهایی که نیاز به کنترل دقیق و قابل اعتماد جریان و سیگنال دارند.

انعطاف‌پذیری: برخی از مدارهای سوئیچینگ قابلیت انعطاف‌پذیری بالایی دارند و می‌توانند به‌صورت برنامه‌ریزی‌شده برای انواع مختلفی از کاربردها استفاده شوند. این ویژگی اهمیت زیادی در صنایع مختلف دارد که نیاز به تنوع و انعطاف در سیستم‌های الکترونیکی دارند.

کاربردهای گسترده: مدارهای سوئیچینگ در صنایع مختلفی مانند الکترونیک مصرفی، اتوماسیون صنعتی، الکترونیک قدرت، ارتباطات و بسیاری از زمینه‌های دیگر استفاده می‌شوند. این ویژگی نشان از اهمیت بالای این مدارها در صنایع مختلف دارد.

نحوه عملکرد مدارهای سوئیچینگ

نحوه عملکرد مدارهای سوئیچینگ به شکل گسترده‌ای متنوع است و به نوع مدار، اجزای استفاده‌شده، و کاربردهای مختلف بستگی دارد. اما در کل، عملکرد این مدارها بر اساس کنترل و تغییر وضعیت سیگنال یا جریان الکتریکی انجام می‌شود. در اینجا، به توضیح عملکرد مدار سوئیچینگ به طور کلی می‌پردازیم:

ورودی و کنترل: مدار سوئیچینگ دارای یک یا چند ورودی است که سیگنال الکتریکی یا جریان ورودی را دریافت می‌کند. همچنین، این مدار دارای ورودی کنترلی است که برای کنترل و تغییر وضعیت مدار به کار می‌رود. ورودی کنترلی می‌تواند یک سیگنال دیجیتال (مثلاً 0 و 1) یا یک سیگنال آنالوگ (مثلاً ولتاژ) باشد.

انتقال وضعیت: بر اساس وضعیت ورودی کنترلی، مدار سوئیچینگ تصمیم می‌گیرد که وضعیت جریان یا سیگنال خروجی را تغییر دهد. این تغییر وضعیت می‌تواند شامل روشن کردن یا خاموش کردن جریان یا سیگنال، یا تغییر ولتاژ یا توان خروجی باشد.

کنترل توان: مدار سوئیچینگ علاوه بر کنترل وضعیت جریان یا سیگنال، می‌تواند توان خروجی را نیز کنترل کند. به این صورت که وقتی ورودی کنترلی به وضعیت فعال (مثبت یا 1) می‌رسد، مدار سوئیچینگ توان خروجی را فعال می‌کند و وقتی به وضعیت غیرفعال (منفی یا 0) می‌رسد، توان خروجی را غیرفعال می‌کند.

تنظیم و کنترل دقیق: بسیاری از مدارهای سوئیچینگ دارای قابلیت تنظیم و کنترل دقیق هستند که این امکان را فراهم می‌کند تا وضعیت و عملکرد خروجی با دقت بالایی کنترل شود. این ویژگی بسیار مهم است برای کاربردهایی که نیاز به کنترل دقیق و صحیح دارند.

به‌طور کلی، مدارهای سوئیچینگ عملکردی بسیار چندگانه دارند و از این مدارات در صنایع مختلفی از جمله الکترونیک مصرفی، الکترونیک قدرت، اتوماسیون صنعتی، ارتباطات، و بسیاری دیگر استفاده می‌شود.

کاربردهای مدارهای سوئیچینگ

مدارهای سوئیچینگ به دلیل ویژگی‌هایشان از جمله سرعت بالا، مصرف انرژی کم، دقت، و انعطاف‌پذیری، در انواع مختلفی از صنایع و کاربردها استفاده می‌شوند. در زیر به برخی از کاربردهای مهم مدارهای سوئیچینگ اشاره می‌شود:

مدارهای تغذیه :(Power Supplies) در مدارهای تغذیه، مدارهای سوئیچینگ برای تبدیل ولتاژ و جریان الکتریکی به شکل‌های مختلف و استفاده از انواع مختلفی از منابع انرژی مورد استفاده قرار می‌گیرند. این مدارها به دلیل کارایی بالا و مصرف انرژی کم، در دستگاه‌های مختلفی از جمله تلویزیون‌ها، رادیوها، کامپیوترها، و تلفن‌های همراه استفاده می‌شوند.

الکترونیک قدرت :(Power Electronics) در الکترونیک قدرت، مدارهای سوئیچینگ برای کنترل و تغییر وضعیت جریان و ولتاژ الکتریکی در سیستم‌های قدرتی مورد استفاده قرار می‌گیرند. این مدارها به‌طور گسترده در تجهیزات صنعتی، انرژی‌های تجدیدپذیر، و دستگاه‌های الکترونیکی از جمله مبدل‌های DC-DC و DC-AC استفاده می‌شوند.

اتوماسیون صنعتی :(Industrial Automation) در اتوماسیون صنعتی، مدارهای سوئیچینگ برای کنترل دستگاه‌ها و سیستم‌های الکترونیکی مورد استفاده قرار می‌گیرند. این مدارها به‌طور گسترده در ماشین‌آلات صنعتی، رباتیک، سیستم‌های کنترل و اتوماسیون کارخانه‌ها و کارگاه‌ها استفاده می‌شوند.

ارتباطات :(Communications) در سیستم‌های ارتباطات، مدارهای سوئیچینگ برای تغییر وضعیت سیگنال‌های الکتریکی و انتقال داده‌ها از یک نقطه به نقطه دیگر استفاده می‌شوند. این مدارها به‌طور گسترده در شبکه‌های تلفن، اینترنت، و تجهیزات ارتباطات بی‌سیم استفاده می‌شوند.

الکترونیک مصرفی :(Consumer Electronics) در الکترونیک مصرفی، مدارهای سوئیچینگ برای کنترل دستگاه‌های مصرفی مانند تلویزیون‌ها، ماشین‌لباس‌شویی‌ها، یخچال‌ها، و دستگاه‌های صوتی و تصویری استفاده می‌شوند.

با توجه به وسعت کاربردهای مدارهای سوئیچینگ در صنایع مختلف، اهمیت بالایی دارند و از آنها برای انجام کارهای مختلفی استفاده می‌شود.

انواع مدارهای سوئیچینگ

انواع مختلف مدارهای سوئیچینگ بر اساس نوع قطعه الکترونیکی مورد استفاده و نوع کاربردهایشان متفاوت هستند. در ادامه به برخی از انواع رایج مدارهای سوئیچینگ اشاره می‌کنم:

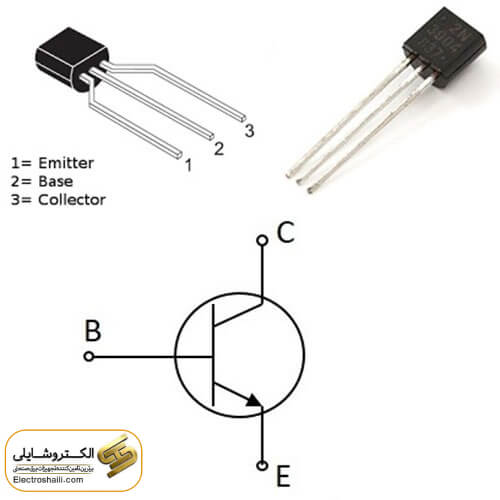

مدارهای سوئیچینگ با ترانزیستورهای :BJT (Bipolar Junction Transistor) در این نوع مدارها، ترانزیستورهای BJT به عنوان سوئیچ الکترونیکی استفاده می‌شوند. این نوع مدارها برای کاربردهایی که نیاز به کنترل جریان دارند، مورد استفاده قرار می‌گیرند.

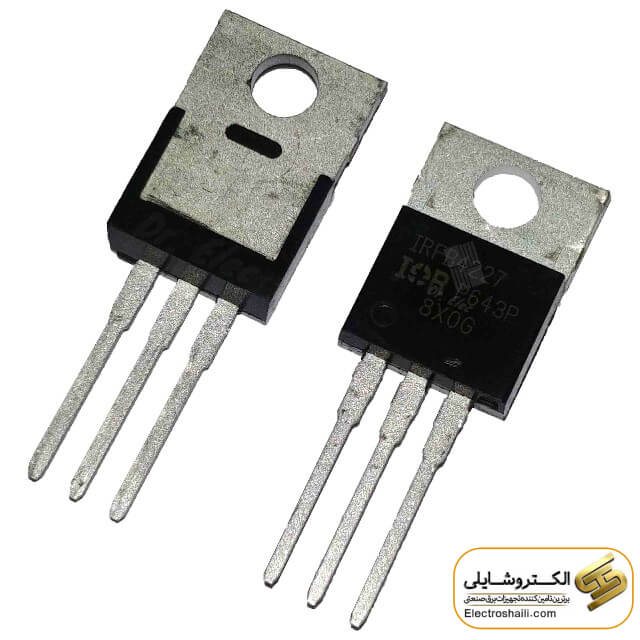

مدارهای سوئیچینگ با ترانزیستورهای MOSFET (Metal-Oxide-Semiconductor Field-:Effect Transistor)  ترانزیستورهای MOSFET به‌طور گسترده در مدارهای سوئیچینگ استفاده می‌شوند، به خصوص در کاربردهایی که نیاز به سرعت بالا و مصرف انرژی کم دارند.

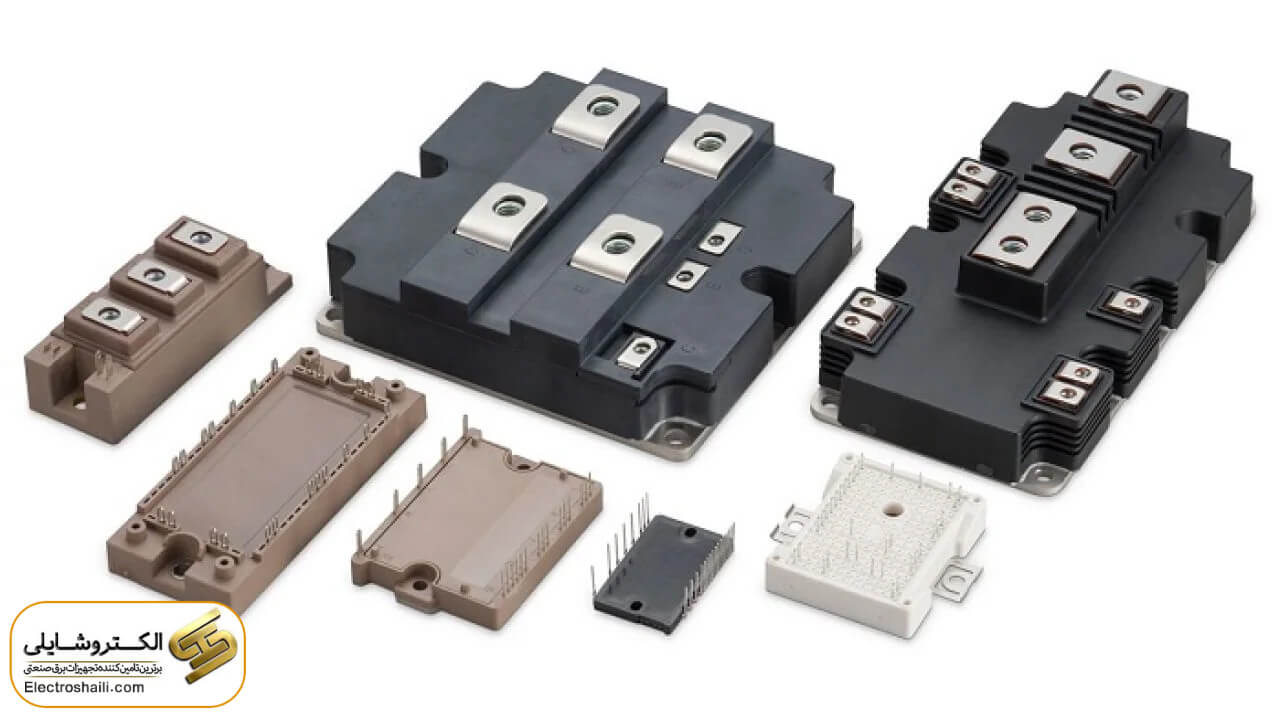

مدارهای سوئیچینگ با ترانزیستورهای : IGBT (Insulated Gate Bipolar Transistor) ترانزیستورهای IGBT از ترکیب ویژگی‌های ترانزیستورهای BJT و MOSFET بهره می‌برند و برای کاربردهایی که نیاز به توان بالا و کارایی بالا دارند، استفاده می‌شوند.

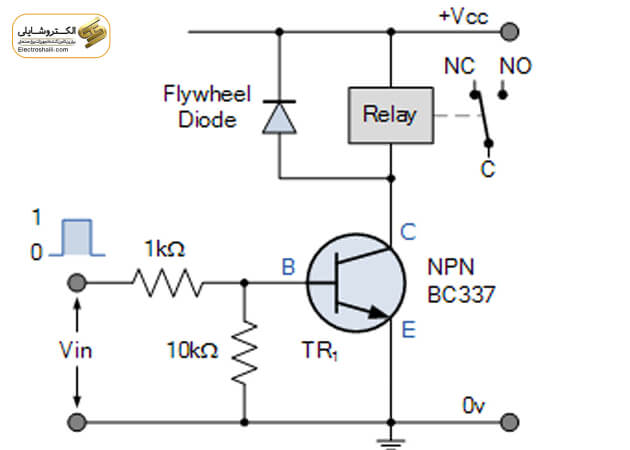

مدارهای سوئیچینگ با رله‌ها :(Relays) رله‌ها به عنوان سوئیچ‌های الکترومکانیکی عمل می‌کنند که با تغییر وضعیت سیگنال کنترلی، جریان یا ولتاژ را به صورت مکانیکی قطع یا وصل می‌کنند.

مدارهای سوئیچینگ با ترانزیستورهای فیلد-افکت :(Field-Effect Transistor) این نوع مدارها شامل ترانزیستورهای MOSFET و JFET است که برای کنترل جریان یا ولتاژ الکتریکی در مدارهای سوئیچینگ استفاده می‌شوند.

مدارهای سوئیچینگ با ترکیبی از قطعات الکترونیکی: بسیاری از مدارهای سوئیچینگ از ترکیب مختلفی از قطعات الکترونیکی مانند ترانزیستورها، رله‌ها، دیودها و قطعات مختلف دیگر ساخته می‌شوند.

این تنها یک دسته‌بندی نمونه از انواع مدارهای سوئیچینگ است و در عمل می‌تواند بسیاری از ترکیبات مختلفی از قطعات الکترونیکی را در بر بگیرد که به نیازهای خاص هر کاربرد پاسخ دهد.

اجزاء مدارهای سوئیچینگ

مدارهای سوئیچینگ معمولاً از ترکیبی از اجزا و قطعات الکترونیکی مختلف ساخته می‌شوند تا بتوانند کنترل جریان یا ولتاژ را به طور دقیق انجام دهند. در زیر به برخی از اجزا و قطعات مهمی که معمولاً در مدارهای سوئیچینگ استفاده می‌شوند، اشاره می‌کنم:

ترانزیستورها :(Transistors) ترانزیستورها معمولاً به عنوان سوئیچ‌های الکترونیکی در مدارهای سوئیچینگ استفاده می‌شوند. ترانزیستورهای مختلفی مانند BJT، MOSFET، IGBT و JFET برای کنترل جریان و ولتاژ در مدارهای سوئیچینگ استفاده می‌شوند.

رله‌ها :(Relays) رله‌ها به عنوان سوئیچ‌های الکترومکانیکی عمل می‌کنند که با تغییر وضعیت سیگنال کنترلی، جریان یا ولتاژ را به صورت مکانیکی قطع یا وصل می‌کنند. این اجزا برای کاربردهایی که نیاز به قدرت بالا و کنترل الکتریکی دقیق دارند، مناسب هستند.

دیودها :(Diodes) دیودها به عنوان اجزای الکترونیکی فعال در مدارهای سوئیچینگ استفاده می‌شوند، به ویژه برای جلوگیری از جریان برگشتی در سوئیچ‌های الکترونیکی و حفاظت از قطعات دیگر مدار.

مقاومت‌ها :(Resistors) مقاومت‌ها برای کنترل جریان و ولتاژ در مدارهای سوئیچینگ استفاده می‌شوند و معمولاً برای تنظیم جریان و ولتاژ ورودی به قسمت‌های مختلف مدار استفاده می‌شوند.

خازن‌ها :(Capacitors) خازن‌ها برای ذخیره انرژی الکتریکی و ایجاد فیلتر برای جریان و ولتاژ در مدارهای سوئیچینگ استفاده می‌شوند.

سنسورها :(Sensors) در برخی از کاربردهای مدارهای سوئیچینگ، اندازه‌گیرها برای اندازه‌گیری ورودی‌های مختلف مانند دما، فشار، نور، و… استفاده می‌شوند تا مدار بتواند به طور خودکار و هوشمندانه واکنش نشان دهد.

مزایای مدارهای سوئیچینگ

مدارهای سوئیچینگ از مزایای بسیاری برخوردارند که آنها را به گزینه‌ای مناسب برای بسیاری از کاربردهای الکترونیکی و صنعتی تبدیل کرده است. در زیر به برخی از این مزایا اشاره می‌کنم:

کارایی بالا: مدارهای سوئیچینگ از کارایی بسیار بالایی برخوردارند. زمان پاسخ سریع، دقت بالا، و کنترل دقیق ولتاژ و جریان از جمله ویژگی‌هایی هستند که این مدارها را برتر از سایر روش‌ها می‌سازند.

مصرف انرژی کم: یکی از مزایای بزرگ مدارهای سوئیچینگ، مصرف انرژی کم آنهاست. این مدارها به دلیل فعال بودن وقتی که نیاز به کنترل ولتاژ یا جریان نیست، انرژی کمتری مصرف می‌کنند.

اندازه کوچک و وزن سبک: مدارهای سوئیچینگ معمولاً از اجزا الکترونیکی کوچکتری تشکیل شده‌اند که باعث می‌شود اندازه و وزن آنها نسبت به روش‌های دیگر کوچک‌تر و سبک‌تر باشد.

قابلیت انطباق و انعطاف پذیری: این مدارها به راحتی قابل برنامه‌ریزی و کنترل هستند و می‌توانند به سرعت و به دقت به تغییرات درخواستی در ولتاژ یا جریان واکنش نشان دهند. این ویژگی باعث می‌شود مدارهای سوئیچینگ به راحتی قابل انطباق با نیازهای مختلف کاربردها باشند.

کنترل دقیق: این مدارها از توانایی کنترل دقیق ولتاژ و جریان برخوردارند که آنها را برای کاربردهایی که نیاز به کنترل دقیق و پایداری دارند، مناسب می‌سازد.

عمر طولانی: با توجه به ساختار الکترونیکی ساده و کارکرد صحیح و پایدار مدارهای سوئیچینگ، عمر طولانی‌تری نسبت به روش‌های سنتی دارند.

هزینه کمتر: با توجه به کارایی بالا و مصرف انرژی کم، مدارهای سوئیچینگ به طور کلی هزینه کمتری نسبت به روش‌های دیگر دارند.

جمع بندی

بطورکلی، مدارهای سوئیچینگ به عنوان بخشی حیاتی از صنایع الکترونیکی و کاربردهای مختلف، اهمیت بسیاری دارند. این مدارها از ویژگی‌های منحصر به فردی برخوردارند که آنها را به یکی از گزینه‌های برتر برای کنترل ولتاژ و جریان در مدارهای الکترونیکی تبدیل کرده است.

از جمله مزایای برجسته مدارهای سوئیچینگ می‌توان به کارایی بالا، مصرف انرژی کم، اندازه کوچک، قابلیت انطباق و کنترل دقیق، عمر طولانی، و هزینه کمتر اشاره کرد. این ویژگی‌ها باعث می‌شوند مدارهای سوئیچینگ به گزینه ایده‌آلی برای بسیاری از کاربردها، از جمله صنایع الکترونیکی، خودروسازی، انرژی، ارتباطات، پزشکی، و سیستم‌های کنترلی، تبدیل شوند.

این مقاله در ایده گستر الکتروشایلی به تاریخچه، تعریف، ویژگی‌ها، نحوه عملکرد، کاربردها، انواع، اجزا، و مزایای مدارهای سوئیچینگ پرداخته و خوانندگان را با اطلاعات کاملی درباره این تکنولوژی آشنا کرده است. امیدوارم این مقاله، به افزایش دانش و فهم خوانندگان در زمینه مدارهای سوئیچینگ کمک کند و آنها را در انتخاب بهترین راه‌حل برای نیازهایشان هدایت کند.
