منبع تغذیه سوئیچینگ چیست؟

منبع تغذیه سوئیچینگ چیست؟

در دنیای امروز، دستگاه‌های الکترونیکی به بخش جدایی‌ناپذیر از زندگی ما تبدیل شده‌اند. از کامپیوترها و تلفن‌های همراه گرفته تا تجهیزات صنعتی و پزشکی، تمامی این دستگاه‌ها برای عملکرد بهینه و قابل اعتماد خود به منابع تغذیه مناسب نیاز دارند. منبع تغذیه سوئیچینگ (Switching Mode Power Supply – SMPS) به عنوان یکی از پیشرفته‌ترین و کارآمدترین انواع منابع تغذیه، نقش مهمی در این عرصه ایفا می‌کند.

در این مقاله، به بررسی جامع منابع تغذیه سوئیچینگ خواهیم پرداخت. ابتدا تاریخچه و تعریف این منابع را بررسی کرده و سپس ویژگی‌ها، کاربردها، اجزاء، انواع، نحوه عملکرد و مزایای آن‌ها را مورد بحث قرار می‌دهیم. هدف از این مطالعه، ارائه یک دیدگاه کامل و جامع درباره منابع تغذیه سوئیچینگ و درک بهتر اهمیت و کاربردهای گسترده آن‌ها در دنیای مدرن است. این مقاله به شما کمک می‌کند تا با این تکنولوژی حیاتی بیشتر آشنا شوید و از نقش کلیدی آن در بهبود عملکرد و کارایی دستگاه‌های الکترونیکی مطلع شوید.

تاریخچه

تاریخچه منابع تغذیه سوئیچینگ به اواسط قرن بیستم بازمی‌گردد، زمانی که نیاز به منابع تغذیه کارآمدتر و کم‌حجم‌تر در صنایع مختلف به ویژه در حوزه‌های نظامی و فضایی احساس شد. اولین منابع تغذیه سوئیچینگ در دهه ۱۹۵۰ و ۱۹۶۰ توسعه یافتند و به دلیل پیچیدگی طراحی و هزینه‌های بالا، کاربردهای محدودی داشتند. با این حال، این تکنولوژی به سرعت در حال پیشرفت بود.

دهه ۱۹۷۰ نقطه عطفی در توسعه منابع تغذیه سوئیچینگ بود. با پیشرفت تکنولوژی نیمه‌رساناها و ظهور ترانزیستورهای قدرت و مدارهای مجتمع، منابع تغذیه سوئیچینگ بهبود یافتند و قابلیت‌های بیشتری پیدا کردند. این پیشرفت‌ها منجر به افزایش کارایی و کاهش اندازه و وزن این منابع تغذیه شد، به‌طوری‌که در دهه ۱۹۸۰، این منابع تغذیه به یک استاندارد در صنایع مختلف تبدیل شدند.

در دهه ۱۹۹۰ و اوایل دهه ۲۰۰۰، توسعه تکنولوژی‌های جدید مانند ترانزیستورهای MOSFET و IGBT، بهبود بیشتر در کارایی و کاهش اتلاف انرژی در منابع تغذیه سوئیچینگ را ممکن ساخت. این دوره همچنین شاهد افزایش استفاده از منابع تغذیه سوئیچینگ در دستگاه‌های الکترونیکی مصرفی مانند کامپیوترها، تلفن‌های همراه و تلویزیون‌ها بود.

امروزه، منابع تغذیه سوئیچینگ به دلیل کارایی بالا، اندازه کوچک، و قابلیت اطمینان بالا، در طیف گسترده‌ای از کاربردها از تجهیزات پزشکی و صنعتی گرفته تا فناوری‌های نوظهور مانند خودروهای الکتریکی و انرژی‌های تجدیدپذیر، استفاده می‌شوند. این تکنولوژی همچنان در حال پیشرفت است و نقش حیاتی در بهبود عملکرد و کارایی دستگاه‌های الکترونیکی مدرن دارد.

تعریف

منبع تغذیه سوئیچینگ (Switching Mode Power Supply – SMPS) دستگاهی است که انرژی الکتریکی را با استفاده از تکنیک‌های سوئیچینگ الکترونیکی تبدیل می‌کند. برخلاف منابع تغذیه خطی که با استفاده از تنظیم ولتاژ به ولتاژ مورد نظر دست می‌یابند، منابع تغذیه سوئیچینگ با تبدیل ولتاژ به صورت سریع و مکرر (سوئیچینگ) و سپس تصحیح آن، ولتاژ و جریان خروجی را تنظیم می‌کنند. این روش باعث افزایش کارایی و کاهش اتلاف انرژی می‌شود.

ویژگی‌ها

منابع تغذیه سوئیچینگ دارای ویژگی‌های متعددی هستند که آنها را از دیگر منابع تغذیه متمایز می‌کنند. این ویژگی‌ها عبارتند از:

کارایی بالا: منابع تغذیه سوئیچینگ به دلیل استفاده از تکنیک‌های سوئیچینگ الکترونیکی، اتلاف انرژی کمتری نسبت به منابع تغذیه خطی دارند. این کارایی بالا به ویژه در بارهای سنگین و متغیر نمایان‌تر است.

ابعاد کوچک و وزن کم: به دلیل کاهش نیاز به ترانسفورماتورهای بزرگ و سنگین، منابع تغذیه سوئیچینگ از اندازه و وزن کمتری برخوردارند. این ویژگی به ویژه در کاربردهای قابل حمل و دستگاه‌های کوچک اهمیت دارد.

قابلیت اطمینان بالا: منابع تغذیه سوئیچینگ با استفاده از قطعات الکترونیکی پیشرفته و مدیریت بهتر گرما، از عمر مفید طولانی‌تر و قابلیت اطمینان بالاتری برخوردارند.

تنظیم ولتاژ دقیق: این منابع تغذیه قادر به تأمین ولتاژ پایدار و دقیق برای دستگاه‌های الکترونیکی حساس هستند. سیستم‌های کنترلی پیشرفته در این منابع، توانایی حفظ ولتاژ خروجی در محدوده مشخص را دارند.

کاهش نویز و تداخل الکترومغناطیسی: با طراحی مناسب و استفاده از فیلترها، منابع تغذیه سوئیچینگ می‌توانند نویز و تداخل الکترومغناطیسی را به حداقل برسانند، که این امر در کاربردهای حساس الکترونیکی و مخابراتی بسیار مهم است.

انعطاف‌پذیری در ورودی و خروجی: منابع تغذیه سوئیچینگ می‌توانند طیف گسترده‌ای از ولتاژهای ورودی را بپذیرند و ولتاژهای خروجی مختلفی را ارائه دهند. این ویژگی به آن‌ها امکان می‌دهد تا در کاربردهای مختلف و با نیازهای متفاوت به خوبی عمل کنند.

دمای کارکرد پایین‌تر: با کاهش اتلاف انرژی و بهبود کارایی، این منابع تغذیه گرمای کمتری تولید می‌کنند که منجر به دمای کارکرد پایین‌تر و افزایش عمر مفید دستگاه‌های متصل به آن‌ها می‌شود.

حفاظت و ایمنی: بسیاری از منابع تغذیه سوئیچینگ دارای مدارهای حفاظتی مختلفی هستند که از دستگاه‌های متصل در برابر خطراتی مانند اضافه ولتاژ، اضافه جریان، و اتصال کوتاه محافظت می‌کنند.

کاربردها

در صنعت برق، منابع تغذیه سوئیچینگ به عنوان یکی از اجزای اساسی و حیاتی استفاده می‌شوند، زیرا انرژی الکتریکی برای کارکرد تجهیزات و دستگاه‌های مختلف در این صنعت بسیار اساسی است. برخی از کاربردهای اصلی منابع تغذیه سوئیچینگ در صنعت برق عبارتند از:

تجهیزات اندازه‌گیری و کنترل: این تجهیزات شامل انواع سنسورها، ترانسمیترها، و دستگاه‌های کنترل و نظارت بر عملکرد شبکه‌های برق می‌شوند. منابع تغذیه سوئیچینگ برای تأمین انرژی پایدار و دقیق به این تجهیزات بسیار مهم هستند.

درایوهای الکتریکی: در صنایعی که از موتورها و سیستم‌های درایو الکتریکی استفاده می‌کنند، منابع تغذیه سوئیچینگ برای تأمین انرژی پایدار به این درایوها بسیار حیاتی هستند.

تجهیزات ارتباطی و شبکه: از جمله روترها، سوئیچ‌ها، مودم‌ها و دیگر تجهیزات مورد استفاده در شبکه‌های ارتباطات و انتقال داده‌ها که برای عملکرد بهینه نیاز به تغذیه پایدار دارند.

منابع تغذیه اصلی: در ایستگاه‌های تقویت برق، زیرساخت‌های توزیع برق، و دیگر تجهیزات اصلی صنعت برق، نیاز به منابع تغذیه سوئیچینگ برای تأمین انرژی پایدار و قابل اعتماد است.

سیستم‌های :UPS سیستم‌های پشتیبانی از برق (UPS) که برای حفظ انرژی و تأمین برق در صورت قطعی یا نوسانات ولتاژ غیرمنتظره استفاده می‌شوند، از منابع تغذیه سوئیچینگ استفاده می‌کنند.

تجهیزات تست و اندازه‌گیری: دستگاه‌ها و تجهیزاتی که برای اندازه‌گیری و تست انواع قطعات و تجهیزات الکتریکی مورد استفاده قرار می‌گیرند، نیاز به منابع تغذیه پایدار و دقیق دارند که این نیاز با استفاده از منابع تغذیه سوئیچینگ برآورده می‌شود.

سیستم‌های نورپردازی و روشنایی: سیستم‌های نورپردازی و روشنایی صنعتی که برای نمایش و روشنایی محیط‌های بزرگ و صنعتی استفاده می‌شوند، نیاز به منابع تغذیه قابل اعتماد دارند که از منابع تغذیه سوئیچینگ استفاده می‌کنند.

در کل، منابع تغذیه سوئیچینگ در صنعت برق به دلیل کارایی بالا، انعطاف‌پذیری، و قابلیت اطمینان بالا، در انواع مختلف تجهیزات و دستگاه‌های الکترونیکی استفاده می‌شوند و نقش بسیار مهمی در عملکرد صحیح و پایداری این تجهیزات ایفا می‌کنند.

اجزاء

منابع تغذیه سوئیچینگ از اجزاء مختلفی تشکیل شده‌اند که هر کدام وظایف خاصی را در عملکرد و عملکرد صحیح آنها دارند. برخی از اجزاء اصلی منابع تغذیه سوئیچینگ عبارتند از:

ترانسفورماتور: ترانسفورماتور وظیفه تبدیل ولتاژ و جریان الکتریکی را بین ورودی و خروجی منبع تغذیه بر عهده دارد. در منابع تغذیه سوئیچینگ، ترانسفورماتورها عموماً کوچکتر و سبک‌تر از ترانسفورماتورهای خطی است و به دلیل وجود این اجزا، اندازه و وزن کلی منبع تغذیه به طور قابل توجهی کاهش می‌یابد.

ترانزیستورهای قدرت: ترانزیستورهای قدرت به عنوان کلیدهای الکترونیکی در منابع تغذیه سوئیچینگ عمل می‌کنند. زمانی که ترانزیستورها در حالت روشنی قرار دارند، انرژی الکتریکی از ورودی به خروجی منتقل می‌شود؛ و زمانی که خاموش می‌شوند، انرژی از ورودی به صورت تغییرات ولتاژ و جریان به دستگاه‌های متصل در خروجی منتقل می‌شود.

دیودها: دیودها برای جلوگیری از جریان الکتریکی در جهت برعکس در اثر سوئیچینگ ترانزیستورها استفاده می‌شوند. این اجزا جلوی جریان الکتریکی در جهت برعکس را مسدود می‌کنند و از حفاظت در برابر خطرات مانند اتصال کوتاه و اتلاف انرژی جلوگیری می‌کنند.

کاندنساتورها: کاندنساتورها برای ذخیره و تنظیم انرژی الکتریکی در منابع تغذیه سوئیچینگ استفاده می‌شوند. آنها به عنوان منابع انرژی اضافی و باتری‌های داخلی برای تأمین نیروی اضافی در هنگام نیاز سریع عمل می‌کنند.

مدارهای کنترلی: مدارهای کنترلی مسئول کنترل و مدیریت عملکرد منبع تغذیه سوئیچینگ هستند. آنها به عنوان مغز الکترونیکی منبع تغذیه عمل می‌کنند و مسئول تنظیم ولتاژ و جریان خروجی، مدیریت حفاظتی، و کنترل کلی عملکرد منبع تغذیه هستند.

فیلترها: فیلترها برای کاهش نویزهای الکترومغناطیسی و نویزهای تولیدی توسط منبع تغذیه سوئیچینگ استفاده می‌شوند. این اجزا به عنوان فیلترهای خروجی و ورودی منبع تغذیه عمل می‌کنند و کمک می‌کنند تا خروجی منبع تغذیه پایدار و بدون نویز باشد.

سیم‌ها و اتصالات: سیم‌ها و اتصالات برقی که اجزای یاد شده را به هم متصل می‌کنند و انتقال انرژی الکتریکی را فراهم می‌کنند. این اجزا به عنوان واسطه‌های ارتباطی بین اجزای دیگر منبع تغذیه سوئیچینگ عمل می‌کنند و اطمینان می‌دهند که انرژی الکتریکی به درستی از منبع تغذیه به دستگاه‌های مورد نیاز منتقل شود.

همچنین، بسته به نوع و کاربرد خاص منبع تغذیه، اجزای دیگری مانند حسگرها، مبدل‌های تغذیه، سوئیچ‌های ایمنی، و قطعات حفاظتی نیز در طراحی و اجرای منابع تغذیه سوئیچینگ ممکن است مورد استفاده قرار گیرند. این اجزا بهبود عملکرد، افزایش ایمنی و پایداری منبع تغذیه را تضمین می‌کنند و وظیفه مهمی در ارائه تغذیه الکتریکی پایدار و قابل اطمینان دارند.

انواع

منابع تغذیه سوئیچینگ در صنعت به دو دسته اصلی تقسیم می‌شوند:

منابع تغذیه سوئیچینگ ریل (Rack-Mounted Switching Power Supplies)

منابع تغذیه سوئیچینگ کف خواب (Open Frame Switching Power Supplies)

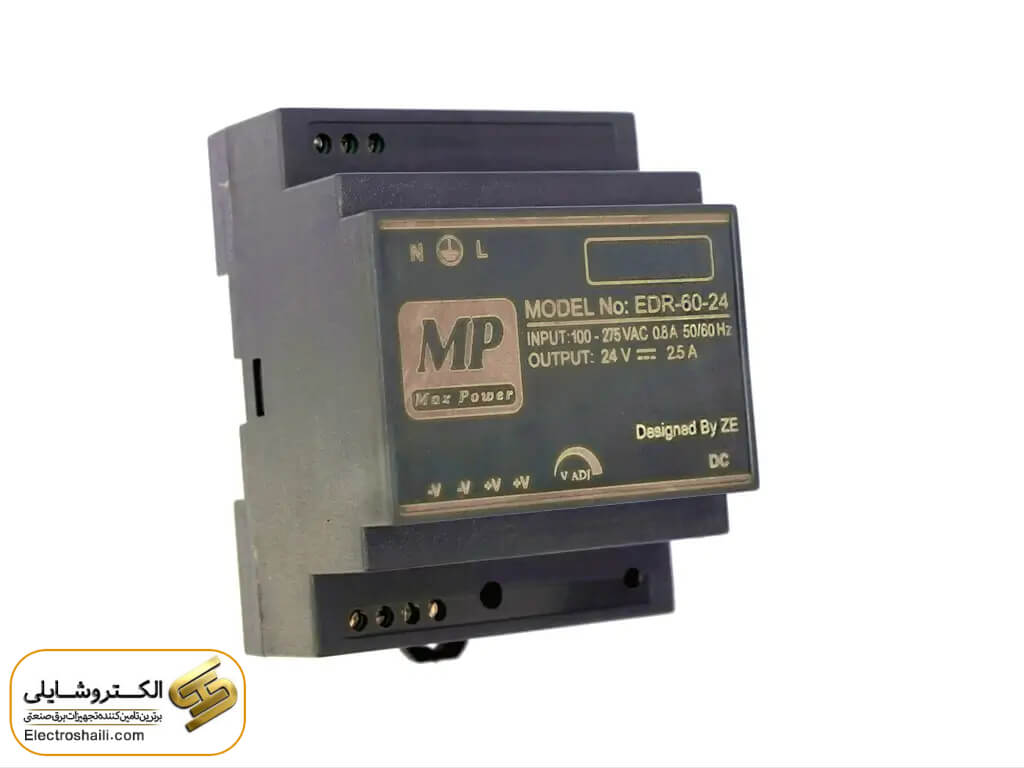

منابع تغذیه سوئیچینگ ریلی

این نوع منابع تغذیه به طور معمول در کابینت‌ها و قسمت‌های اختصاصی رک (Rack) نصب می‌شوند و از طریق رک‌های استاندارد متصل می‌شوند. آنها معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به قدرت بالا، عملکرد پایدار و استفاده مداوم دارند. این کاربردها می‌توانند شامل تجهیزات شبکه، سرورها، تجهیزات اتوماسیون صنعتی و سیستم‌های کنترل باشند.

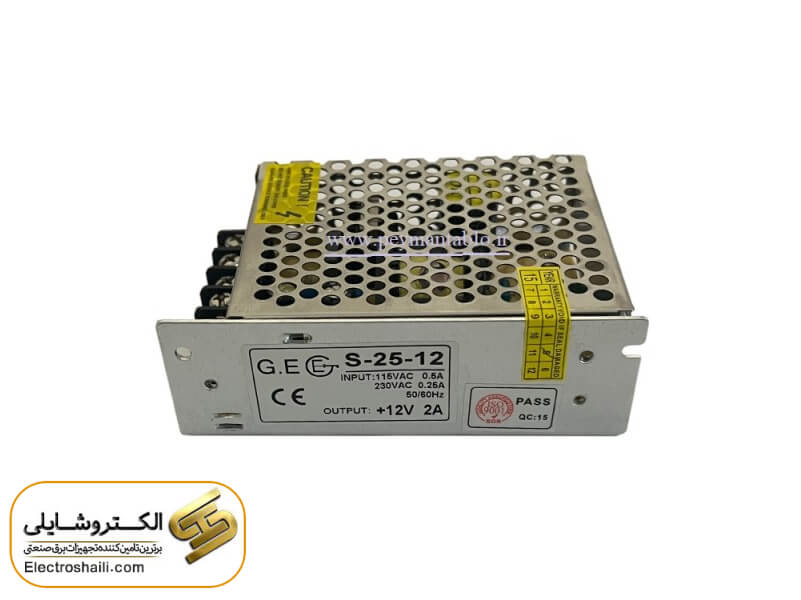

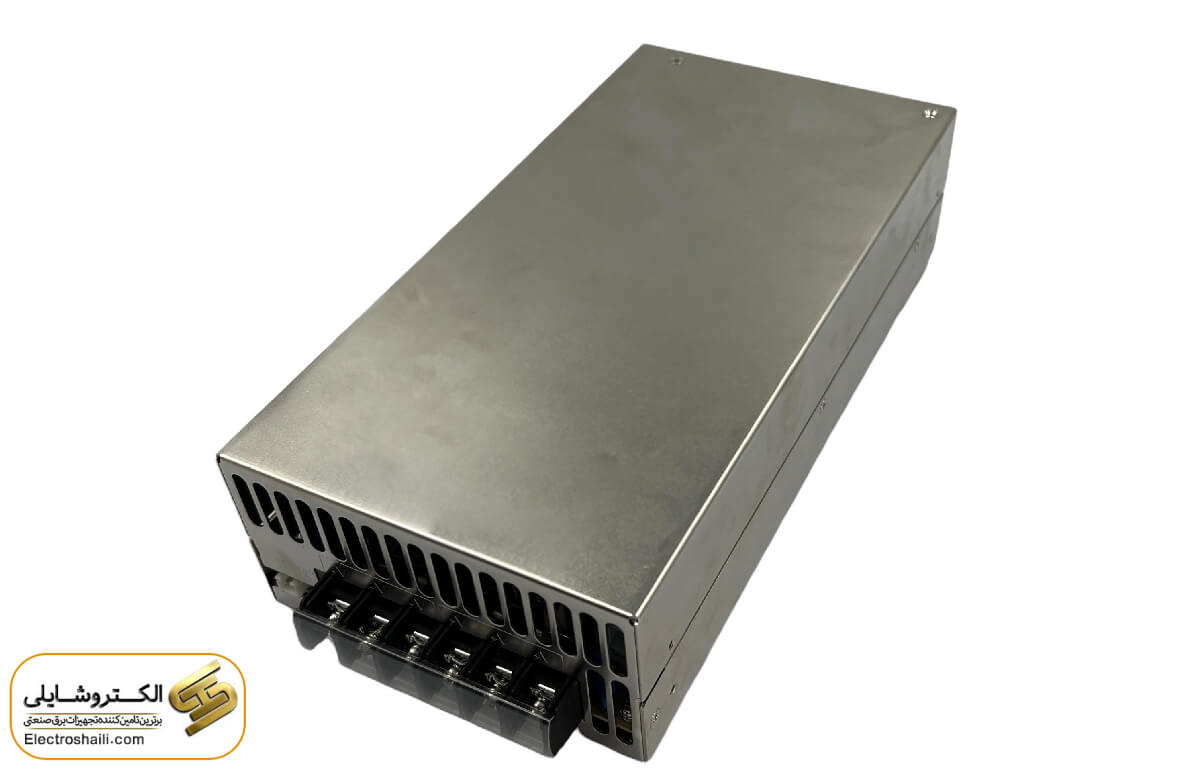

منابع تغذیه سوئیچینگ کف خواب

این نوع منابع تغذیه به شکل کف خواب یا ماژول‌های الکترونیکی باز نصب می‌شوند. آنها برای کاربردهایی مناسب هستند که فضای محدودی برای نصب و استفاده دارند یا نیاز به طراحی سفارشی دارند. این منابع تغذیه معمولاً در دستگاه‌های پزشکی، دستگاه‌های تست و اندازه‌گیری، دستگاه‌های تصویربرداری و سایر برنامه‌های کاربردی خاص مورد استفاده قرار می‌گیرند.

نحوه ی عملکرد

نحوه عملکرد منبع تغذیه سوئیچینگ به وسیله یک فرآیند تبدیل انرژی الکتریکی است که در آن از تکنیک سوئیچینگ استفاده می‌شود تا ولتاژ و جریان الکتریکی را به شکل مورد نیاز تغییر دهد. این فرآیند شامل چند مرحله اصلی است:

تبدیل ولتاژ ورودی: در ابتدا، ولتاژ ورودی AC یا DC به ولتاژ مورد نیاز سیستم تبدیل می‌شود. برای این کار از یک ترانسفورماتور استفاده می‌شود که توان و ولتاژ ورودی را تنظیم می‌کند. این ولتاژ معمولاً بالاتر از ولتاژ مورد نیاز در خروجی است.

تبدیل به ولتاژ DC میانی: ولتاژ AC خروجی ترانسفورماتور به یک ولتاژ DC میانی تبدیل می‌شود. این ولتاژ معمولاً بیشتر از ولتاژ نهایی مورد نیاز است.

سوئیچینگ: در این مرحله، از تکنیک سوئیچینگ برای تنظیم ولتاژ و جریان خروجی استفاده می‌شود. یک سوئیچ الکترونیکی) مانند ترانزیستورهای MOSFET یا (IGBT به طور متناوب روشن و خاموش می‌شود تا ولتاژ و جریان الکتریکی مورد نیاز را تأمین کند.

فیلترها و رگولاتورها: خروجی سوئیچینگ دارای نویزهای الکترومغناطیسی است که باید حذف شوند. برای این منظور، از فیلترها و رگولاتورها استفاده می‌شود تا ولتاژ و جریان خروجی به شکل پایدار و بدون نویز تنظیم شود.

تنظیم و کنترل: در نهایت، ولتاژ و جریان خروجی توسط مدارهای کنترلی کنترل و تنظیم می‌شود تا با توجه به نیازهای بار، محافظت از دستگاه‌ها و تضمین عملکرد بهینه صورت گیرد.

با استفاده از این فرآیند، منابع تغذیه سوئیچینگ قادرند تا ولتاژ و جریان الکتریکی را با کارایی بالا، انعطاف‌پذیری و کنترل دقیق تأمین کنند، که این ویژگی‌ها آنها را به گزینه‌ی اصلی در بسیاری از برنامه‌های الکترونیکی و صنعتی می‌کند.

مزایا

مزایای منابع تغذیه سوئیچینگ عبارتند از:

کارایی بالا: منابع تغذیه سوئیچینگ دارای کارایی بالا هستند که به افزایش بهره‌وری انرژی و کاهش اتلاف انرژی در مقایسه با منابع تغذیه خطی منجر می‌شود.

حجم کوچک و وزن سبک: طراحی منابع تغذیه سوئیچینگ امکان ساخت سیستم‌های کوچک‌تر و با وزن کمتر را فراهم می‌کند که از مزیت اصلی آنها است.

تنوع در ولتاژ و جریان: این منابع توانایی تأمین ولتاژها و جریان‌های مختلف را با انعطاف بالا دارند، که امکان استفاده آنها در مجموعه‌ای گسترده از برنامه‌ها را فراهم می‌کند.

کنترل دقیق و پایداری ولتاژ: منابع تغذیه سوئیچینگ قابلیت کنترل دقیق و پایداری ولتاژ خروجی را دارند که برای برنامه‌هایی که نیاز به ولتاژ پایدار دارند بسیار مهم است.

کاربردهای گسترده: این منابع تغذیه در صنایع مختلفی از جمله الکترونیک مصرفی، اتوماسیون صنعتی، ارتباطات، پزشکی، خودروسازی و بسیاری دیگر استفاده می‌شوند.

کمترین گرمای تولیدی: معمولاً منابع تغذیه سوئیچینگ دارای گرمای کمتری نسبت به منابع تغذیه خطی هستند که باعث کاهش نیاز به سیستم‌های خنک‌کننده می‌شود.

هزینه کمتر و بازدهی بالا: در مقایسه با منابع تغذیه خطی، منابع تغذیه سوئیچینگ هزینه کمتری دارند و همچنین بازدهی بالاتری دارند.

جمع بندی

در این مقاله، به بررسی منابع تغذیه سوئیچینگ پرداختیم. منابع تغذیه به عنوان یکی از اجزاء اساسی و حیاتی در صنعت برق، نقش بسیار مهمی ایفا می‌کنند. این منابع تغذیه، با ویژگی‌هایی همچون کارایی بالا، حجم کوچک، قابلیت تنظیم ولتاژ و جریان، و کنترل دقیق، برای انواع مختلف تجهیزات الکترونیکی و صنعتی بسیار مورد استفاده قرار می‌گیرند.

از طرف دیگر، با توجه به مزایا و ویژگی‌های منابع تغذیه سوئیچینگ، می‌توان نتیجه گرفت که این منابع تغذیه به‌طور گسترده در انواع مختلفی از برنامه‌های الکترونیکی و صنعتی، از جمله شبکه‌های ارتباطات، سیستم‌های کنترل، تجهیزات پزشکی و دستگاه‌های تصویربرداری، خودروسازی و بسیاری دیگر، استفاده می‌شوند و نقش بسیار مهمی در بهبود عملکرد و کارایی این تجهیزات دارند.

بنابراین، درک و آشنایی با عملکرد، اجزاء، کاربردها، و مزایای منابع تغذیه سوئیچینگ از اهمیت بالایی برخوردار است و می‌تواند به بهبود عملکرد و پایداری سیستم‌های الکترونیکی و صنعتی کمک کند.
