اینورترهای اشنایدر از پرکاربردترین تجهیزات کنترل دور موتور در صنایع مختلف هستند.
این تجهیزات به دلیل کیفیت ساخت مناسب، تنوع مدل و امکانات حفاظتی پیشرفته، در خطوط تولید، پمپها، فنها، نوار نقالهها و ماشینآلات صنعتی استفاده گستردهای دارند.
با این حال، مانند هر تجهیز الکترونیکی و صنعتی دیگر، اینورترهای برند اشنایدر الکتریک نیز ممکن است در شرایط مختلف با خطا مواجه شوند.
شناخت خطاهای اینورتر اشنایدر و آشنایی با روشهای عیبیابی آنها، نقش مهمی در کاهش زمان توقف تجهیزات، جلوگیری از آسیبهای جدیتر و افزایش عمر مفید سیستم دارد.
در این مقاله، رایجترین خطاهای اینورتر اشنایدر، علل بروز آنها و راهکارهای عملی برای رفع مشکل را بررسی میکنیم.

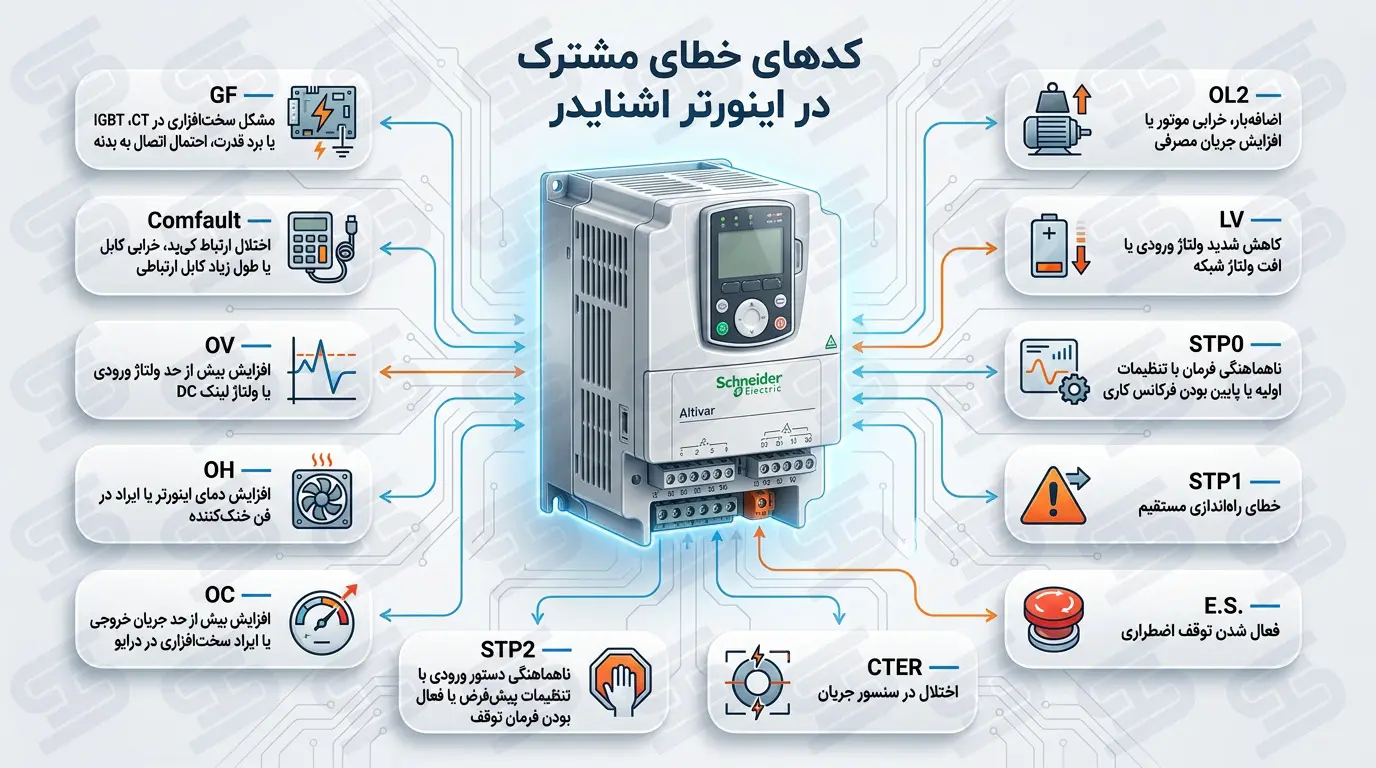

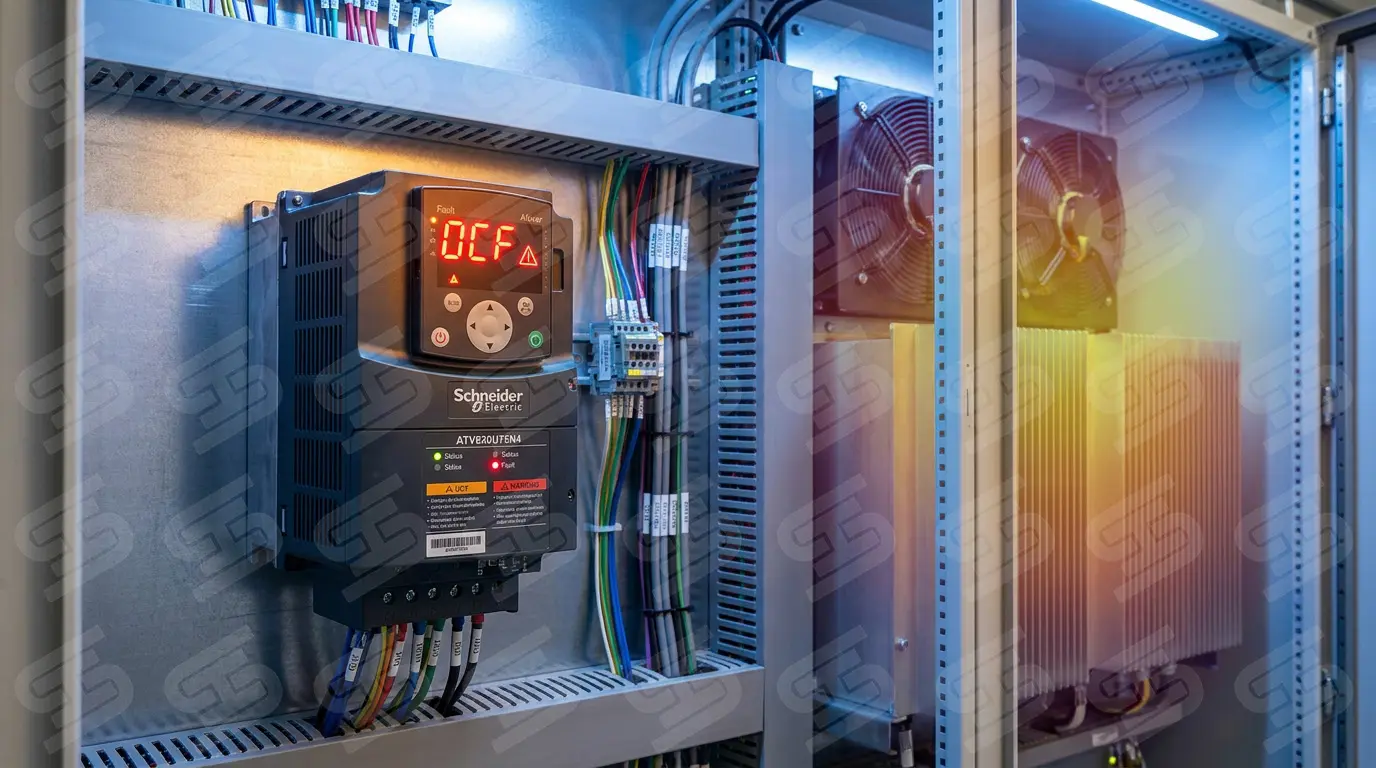

کدهای خطای مشترک در اینورتر اشنایدر
در مدلهای مختلف اینورتر اشنایدر، برخی از کدهای خطا معنای مشابهی دارند و معمولاً در چند سری مختلف با مفهوم نزدیک به هم دیده میشوند.
آشنایی با این خطاهای مشترک کمک میکند قبل از بررسی تخصصی هر مدل، بتوانید عیبیابی اولیه را سریعتر انجام دهید.
در جدول زیر، مهمترین کدهای خطای مشترک در اینورترهای اشنایدر، علتهای احتمالی و روشهای برطرف کردن آنها آورده شده است.
| کد خطا | معنی / علت احتمالی | نحوه برطرف کردن ایراد |
|---|---|---|
| GF | مشکل سختافزاری در بخشهایی مثل CT، IGBT یا برد قدرت؛ احتمال اتصال به بدنه |
بررسی سلامت درایو با موتور و بدون موتور، تست اتصال بدنه و بررسی تخصصی بخش قدرت |
| Comfault | اختلال در ارتباط کیپد، خرابی کابل یا طولانی بودن کابل ارتباطی | استفاده از کابل مناسب، بررسی سلامت کیپد و کنترل اتصال کابل |
| OV | افزایش بیش از حد ولتاژ ورودی یا ولتاژ لینک DC | بررسی ولتاژ ورودی، اصلاح زمان توقف و استفاده از مقاومت ترمز در بارهای اینرسیدار |
| OH | افزایش دمای اینورتر یا ایراد در فن خنککننده | بررسی عملکرد فن، تمیز کردن مسیر تهویه و در صورت نیاز استفاده از فن خارجی |
| OC | افزایش بیش از حد جریان خروجی یا ایراد سختافزاری در درایو | تست اینورتر با موتور و بدون موتور، بررسی کابل موتور، بار مکانیکی و بخش قدرت |
| OL2 | اضافهبار، خرابی موتور یا افزایش جریان مصرفی | تست جریان، بررسی سلامت موتور و تست جداگانه موتور و اینورتر |
| LV | کاهش شدید ولتاژ ورودی یا افت ولتاژ در شبکه | بررسی ولتاژ شبکه، ترمینالهای ورودی، کابل تغذیه و افت ولتاژ هنگام راهاندازی |
| STP0 | عدم تناسب دستور اعمالشده با تنظیمات اولیه یا پایین بودن فرکانس کاری | بررسی فرکانس ورودی، کنترل فرمانهای راهاندازی و در صورت نیاز بازگشت به تنظیمات کارخانه |
| STP1 | خطای راهاندازی مستقیم | قطع و وصل کردن برق و بررسی شرایط فرمان راهاندازی |
| STP2 | عدم تناسب دستور ورودی با تنظیمات پیشفرض یا فعال بودن فرمان توقف | بررسی وضعیت دکمه STOP روی کیپد و غیرفعال کردن آن در صورت نیاز |
| CTER | اختلال در سنسور جریان | بررسی سلامت سنسور جریان و مدار اندازهگیری جریان |
| E.S. | فعال شدن توقف اضطراری | بررسی مدار Emergency Stop، فعال کردن ترمینالهای Reset و غیرفعال کردن وضعیت اضطراری پس از رفع علت |
معرفی خطاهای رایج اینورترهای اشنایدر سری Altivar + راهکار
اینورترهای اشنایدر سری Altivar در مدلهای مختلفی مثل ATV12، ATV320، ATV340، ATV630 و ATV930 برای کاربردهای سبک تا فرایندهای صنعتی سنگین استفاده میشوند و هر سری بسته به ساختار کنترلی و نوع کاربرد، خطاهای مخصوص به خود را دارد.
شناخت کدهای خطا، علتهای احتمالی و روشهای رفع آنها کمک میکند عیبیابی درایو سریعتر، دقیقتر و با ریسک کمتر انجام شود.
در این مطلب، خطاهای رایج اینورترهای اشنایدر سری Altivar بههمراه توضیح علت و راهکار بررسی شدهاند تا تکنسینها و کاربران صنعتی بتوانند هنگام بروز خطا، مسیر تشخیص و رفع مشکل را بهتر دنبال کنند.
خطاهای اینورتر اشنایدر سری Altivar 12
سری ATV12 یک اینورتر جمعوجور و اقتصادی برای کاربردهای سبک مثل فنهای کوچک، پمپهای کمقدرت، درب اتوماتیک، نوار نقاله سبک و ماشینآلات ساده است.
این سری معمولاً در پروژههایی استفاده میشود که هم هزینه مهم است و هم فضای نصب محدود است. به همین دلیل، خطاهای شاخص آن بیشتر به تنظیمات داخلی، حافظه، ارتباطات ساده و شرایط پایه راهاندازی مربوط میشود.
در این مدل، خطاهای اختصاصیتر معمولاً نشانه اشکال در پیکربندی یا اجزای داخلی درایو هستند.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
CrF1- CrF2 |
خطای مدار شارژ یا پیششارژ | اشکال در رله شارژ، مدار داخلی یا برد قدرت | مدار قدرت و بخش پیششارژ بهصورت تخصصی بررسی شود |
EPF1 / EPF2 |
خطای حافظه EEPROM | خرابی حافظه یا ذخیرهنشدن صحیح پارامترها | ریست و ذخیره مجدد پارامترها؛ در صورت تکرار، تعمیر برد کنترل |
OSF |
ناسازگاری ذخیره/بارگذاری تنظیمات | بارگذاری کانفیگ از کیپد یا ساختار ناسازگار | تنظیمات را با همان رابط سازگار بازنویسی کنید |
bUF |
خطای کنترل ترمز | اشکال در فرمان ترمز یا مدار مرتبط | سیمکشی و منطق کنترل ترمز بررسی شود |
SLF1- SLF2 |
خطای ارتباط سریال | اختلال در Modbus، آدرس یا نرخ تبادل داده | تنظیمات شبکه و کابل ارتباطی بازبینی شود |
خطاهای اینورتر اشنایدر سری Altivar 320
سری ATV320 یکی از محبوبترین درایوهای اشنایدر در ماشینسازی، خطوط بستهبندی، نوار نقاله، تجهیزات OEM و کاربردهای صنعتی عمومی است.
این سری نسبت به مدلهای سادهتر، امکانات کنترلی و ارتباطی بیشتری دارد و در نتیجه خطاهای اختصاصی آن هم بیشتر به ایمنی، کنترل ترمز، فایل پیکربندی و رفتار دینامیکی سیستم مربوط میشود.
در پروژههای واقعی، این سری اغلب در محیطهایی نصب میشود که دقت تنظیمات و هماهنگی با PLC اهمیت زیادی دارد.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
SAFF |
خطای تابع ایمنی | عدم تطابق تنظیمات ایمنی با سختافزار یا مدار ایمنی | پارامترهای Safety و سیمکشی ایمنی بررسی شود |
CFI |
خطای فایل پیکربندی | فایل کانفیگ ناسازگار یا ناقص | فایل تنظیمات سازگار مجدد بارگذاری شود |
ddF |
خطای عملکرد DC Injection یا کنترل دینامیکی | تنظیم نامناسب پارامترهای تزریق DC | پارامترهای توقف و DC Injection بازبینی شود |
OPF1 / OPF2 |
خطای قطع فاز خروجی موتور | قطع یا ضعف اتصال در یکی از فازهای خروجی | کابل موتور و ترمینالهای خروجی بررسی شود |
brF |
خطای کنترل ترمز مکانیکی | توالی یا زمانبندی نادرست عملکرد ترمز | تنظیمات منطق ترمز و زمانهای تأخیر اصلاح شود |
SOF |
خطای افزایش بیش از حد سرعت | رد شدن سرعت واقعی از حد مجاز تعریفشده | مرجع سرعت، فیدبک و limits بازبینی شود |
خطاهای اینورتر اشنایدر سری Altivar 340
سری ATV340 برای ماشینآلات پیشرفته، کاربردهای دینامیکی، کنترل دقیق سرعت و گشتاور، و سیستمهایی با نیاز به پاسخ سریع طراحی شده است.
این درایو در ماشینسازی حرفهای، خطوط با کنترل motion، برخی کاربردهای بالابر ویژه و سیستمهای دارای فیدبک زیاد استفاده میشود.
به همین علت، خطاهای مهم این سری بیشتر در حوزه انکودر، حلقه کنترل، ایمنی پیشرفته و فایلهای تنظیماتی دیده میشود.
هر خطا در این سری معمولاً باید با دقت بیشتری نسبت به ساختار کنترل بررسی شود.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
EnF |
خطای انکودر | قطع فیدبک، نویز، تغذیه نامناسب یا تنظیم اشتباه انکودر | کابل، تغذیه، شیلد و نوع انکودر بررسی شود |
SCF |
خطای سنسور یا حلقه کنترل | اختلال در سنسورها یا حلقه فیدبک | ورودیهای فیدبک و پارامترهای کنترل بازبینی شود |
ddF |
خطای کنترل موقعیت/دینامیک | تنظیم نبودن حلقه position یا رفتار دینامیکی | تنظیمات motion/position و فیدبک کنترل شود |
SAFF |
خطای ایمنی | عدم انطباق تابع ایمنی با سیمکشی یا تنظیمات | مدار safety و پارامترهای مربوط اصلاح شود |
CFI |
خطای بارگذاری فایل کانفیگ | فایل تنظیمات نامعتبر یا ناسازگار | کانفیگ سازگار با همان مدل و فریمور بارگذاری شود |
خطاهای اینورتر اشنایدر سری Altivar 630
سری ATV630 از خانواده Process Drive است و برای کاربردهای فرایندی مانند پمپ، فن، بوسترپمپ، HVAC، تأسیسات و سیستمهای آب و فاضلاب بسیار مناسب است.
این سری بیشتر در جاهایی استفاده میشود که پایداری فرایند، کنترل PID، صرفهجویی انرژی و عملکرد دائم اهمیت دارد.
به همین دلیل، خطاهای اختصاصی آن بیشتر به فیدبک فرایندی، توابع کنترلی کاربردی و ساختارهای خاص پروسس مربوط میشود.
در این سری، تحلیل خطا بدون توجه به نقش سنسورها و لوپ کنترلی معمولاً کامل نخواهد بود.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
PIF |
خطای فیدبک PID | قطع یا نامعتبر بودن سیگنال فیدبک فرایندی | ترانسمیتر، ورودی آنالوگ و مقیاسبندی PID بررسی شود |
APF |
خطای تابع کاربردی پیشرفته | ایراد در توابع فرایندی مانند Multi-pump یا توابع ویژه | تنظیمات Application و توابع Process بازبینی شود |
FFF |
خطای تابع عملکردی | اشکال در یکی از توابع منطقی/کاربردی | پارامترهای تابع فعال و شرطهای منطقی بررسی شود |
CFI |
خطای بارگذاری کانفیگ | فایل تنظیمات ناسازگار | فایل سازگار و نسخه تنظیمات صحیح بارگذاری شود |
SAFF |
خطای تابع ایمنی | ناسازگاری تنظیمات ایمنی با ساختار نصب | مدار safety و پارامترهای حفاظتی بازبینی شود |
خطاهای اینورتر اشنایدر سری Altivar 930
سری ATV930 نیز در خانواده Process قرار دارد اما برای کاربردهای سنگینتر، حساستر و پیچیدهتر طراحی شده است.
این درایو در صنایع زیرساختی، ایستگاههای پمپاژ بزرگ، تهویه صنعتی، آب و فاضلاب، نفت و گاز و فرایندهای با سطح مانیتورینگ بالا استفاده میشود. نسبت به ATV630، این سری در پروژههایی به کار میرود که سطح کنترل، کیفیت فیدبک و انعطافپذیری عملکردی بیشتری نیاز است.
به همین دلیل، خطاهای اختصاصیتر آن در مرز بین کنترل فرایند، فیدبک سرعت، ایمنی و توابع پیشرفته دیده میشود.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
PIF |
خطای فیدبک PID | قطع یا خارج شدن سیگنال فرایندی از محدوده | سنسور، ورودی AI و تنظیمات PID بررسی شود |
APF |
خطای تابع پیشرفته | اشکال در توابع خاص پروسس یا چندپمپه | تنظیمات Process Control بازبینی شود |
FFF |
خطای تابع فرایندی | بروز اشکال در منطق یا تابع کنترلی فعال | توابع منطقی، interlockها و شروط فعالسازی بررسی شود |
EnF |
خطای انکودر یا فیدبک سرعت | نویز، خرابی کابل یا تنظیم اشتباه فیدبک | سیستم فیدبک سرعت و تنظیمات آن بازبینی شود |
ddF |
خطای کنترل موقعیت یا دینامیک | تنظیمات نامناسب حلقه کنترل پیشرفته | پارامترهای موقعیت/کنترل پیشرفته اصلاح شود |
SAFF |
خطای ایمنی عملکردی | عدم تطابق تنظیمات ایمنی با شرایط واقعی نصب | مدار و تنظیمات ایمنی بهصورت کامل بررسی شود |
CFI |
خطای فایل پیکربندی | ناسازگاری فایل تنظیمات با دستگاه | فایل کانفیگ صحیح و سازگار بارگذاری شود |
خطاهای اینورتر اشنایدر سری های Altivar 71 و Altivar 310
در این بخش، خطاهای دو سری Altivar 71 و Altivar 310 را هم بررسی میکنیم.
نکته مهم این است که هر دو مدل DISCONTINUED هستند؛ یعنی دیگر تولید یا عرضه رسمیِ جدید ندارند، اما هنوز در بسیاری از خطوط صنعتی، تابلوهای قدیمی و پروژههای در حال بهرهبرداری دیده میشوند.
به همین دلیل، شناخت خطاهای آنها برای تیمهای نگهداری و تعمیرات هنوز کاملاً کاربردی است.
سری Altivar 71
سری ATV71 یکی از درایوهای قدرتمند و بسیار پرکاربرد اشنایدر در نسلهای قبلی بود و برای کاربردهایی مثل نوار نقاله، جرثقیل، اکسترودر، پمپ، فن و ماشینآلات سنگین استفاده میشد.
این سری بهدلیل امکانات کنترلی خوب، سالها در صنعت محبوب بود، اما اکنون Discontinued شده است.
خطاهای آن بیشتر به قدرت، فیدبک، ترمز، ارتباطات و شرایط بار برمیگردند.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
OPF1 / OPF2 / OPF3 |
قطع فاز خروجی موتور | قطع یکی از سیمهای موتور، ترمینال شل، یا مشکل در کابل خروجی | کابل موتور، ترمینالها و اتصال فازها بررسی شود |
OBF |
اضافهولتاژ روی باس DC | شتاب/کاهش سرعت نامناسب، انرژی برگشتی از بار | زمان ترمز، ramp ها و مقاومت ترمز بررسی شود |
OCF |
اضافهجریان | بار مکانیکی زیاد، اتصال کوتاه، تنظیم نادرست موتور | موتور، بار و پارامترهای کنترل بررسی شود |
OLF |
اضافهبار موتور | بار بیش از حد یا گیر مکانیکی | وضعیت مکانیکی بار و جریان مصرفی کنترل شود |
PHF |
خطای قطع فاز ورودی | قطع یکی از فازهای تغذیه ورودی | ورودی برق و فیوزها بررسی شوند |
SLF |
خطای ارتباط شبکه | اختلال در Modbus یا شبکه کنترلی | کابل، آدرس و سرعت ارتباط بررسی شود |
SCF |
خطای اتصال کوتاه | اتصال کوتاه در خروجی یا سختافزار قدرت | سیمکشی و عایقبندی موتور کنترل شود |
InF |
خطای داخلی | خرابی برد کنترل یا بخش قدرت | بررسی تخصصی سختافزار لازم است |
سری Altivar 310
سری ATV310 یک درایو سادهتر و اقتصادیتر بود که برای کاربردهای عمومی سبک و متوسط مثل فن، پمپ، نوار نقاله و ماشینآلات ساده استفاده میشد.
این مدل نیز Discontinued است و امروزه بیشتر در تجهیزاتی دیده میشود که سالها قبل نصب شدهاند.
خطاهای آن معمولاً سادهتر از سریهای پیشرفتهتر هستند و اغلب به برق ورودی، خروجی موتور، اضافهبار و خطاهای داخلی مربوط میشوند.
| کد خطا | شرح خطا | علت محتمل | راهکار |
|---|---|---|---|
OCF |
اضافهجریان | بار زیاد، شتابگیری شدید یا اشکال در موتور | بار مکانیکی و تنظیمات شتاب بررسی شود |
OLF |
اضافهبار موتور | افزایش بار یا گیر کردن مکانیکی | وضعیت بار و دمای موتور کنترل شود |
PHF |
قطع فاز ورودی | نبود یکی از فازهای تغذیه | برق ورودی و اتصالات بررسی شوند |
OPF |
قطع فاز خروجی | قطع کابل موتور یا اتصال ضعیف | کابل و ترمینالهای خروجی بررسی شود |
SCF |
اتصال کوتاه | اتصال کوتاه در موتور یا سیمکشی | عیبیابی سیمکشی و موتور انجام شود |
ObF |
اضافهولتاژ | ترمز نامناسب یا اینرسی زیاد بار | ramp توقف و مدار ترمز کنترل شود |
InF |
خطای داخلی | خرابی برد یا مدار قدرت | تعمیر تخصصی دستگاه لازم است |
مراحل رفع خطا در درایو اشنایدر
به محض مشاهده کد خطا روی نمایشگر اینورتر اشنایدر، باید سریعاً برای عیبیابی اقدام کنید.
بیتوجهی به Fault Code میتواند باعث آسیب جدی به درایو و اختلال در عملکرد سیستم شود.
برای رفع خطا، مراحل زیر را انجام دهید:
- کد خطا را یادداشت کنید تا بعد از ریست یا خاموش شدن دستگاه از بین نرود.
- معنی Fault Code را از دفترچه راهنما یا با کمک کارشناس بررسی کنید.
- کابلها، ترمینالها، برد، فن و اتصالات را از نظر سلامت و تمیزی کنترل کنید.
- علت اصلی خطا را با توجه به نوع ارور و شرایط کاری درایو پیدا کنید.
- در صورت نیاز، یکبار دستگاه را خاموش و روشن یا ریست کنید.
- اگر خطا همچنان باقی بود، از تعمیرکار متخصص کمک بگیرید.
- از بین رفتن خطا بعد از ریست، همیشه به معنی رفع کامل مشکل نیست؛ علت اصلی باید حتماً بررسی شود.
راههای جلوگیری از ایجاد خطا در اینورتر اشنایدر
برای جلوگیری از بروز خطا در اینورترهای اشنایدر، مهمترین نکته نصب صحیح و اصولی اینورتر است.
انتخاب محل مناسب برای نصب، سیمکشی درست و تنظیم دقیق ورودیها و خروجیها، نقش زیادی در افزایش عمر دستگاه و کاهش خطاها دارد.
برای آشنایی کامل با جزئیات این مراحل، مطالعه مقاله نکات مهم در نصب اینورتر اشنایدر را به شما توصیه میکنیم.
علاوه بر نصب اولیه، رعایت موارد زیر نیز در پیشگیری از خطاهای رایج بسیار مؤثر است:
- اینورتر را در محل مناسب و دارای تهویه کافی نصب کنید.
- از سیمکشی صحیح و اتصال درست ورودیها و خروجیها مطمئن شوید.
- پارامترهای درایو را متناسب با موتور و نوع بار تنظیم کنید.
- فن، کابلها و ترمینالها را بهصورت دورهای بررسی و تمیز کنید.
- وضعیت موتور و بار مکانیکی را بهطور منظم کنترل کنید.
- از نصب و راهاندازی اصولی توسط فرد متخصص استفاده کنید.
- با نگهداری درست و سرویس دورهای، از تکرار بسیاری از خطاها جلوگیری کنید.
سوالات متداول
رایجترین خطاهای اینورتر اشنایدر کداماند؟
از رایجترین خطاها میتوان به OC، OV، OH، LV، GF و OL2 اشاره کرد که معمولاً به اضافهجریان، اضافهولتاژ، دمای بالا، افت ولتاژ، اتصال بدنه و اضافهبار مربوط هستند.
بعد از ظاهر شدن خطا در اینورتر اشنایدر چه باید کرد؟
اول باید کد خطا را یادداشت کنید و سپس معنی آن را از دفترچه راهنما یا جدول خطاها بررسی کنید. بعد از آن، کابلها، ترمینالها، فن، موتور و شرایط برق ورودی را کنترل کنید.
آیا ریست کردن اینورتر مشکل را بهطور کامل حل میکند؟
خیر. ریست فقط ممکن است خطا را موقتاً پاک کند؛ اگر علت اصلی برطرف نشده باشد، خطا دوباره تکرار میشود.
خطای OC در اینورتر اشنایدر به چه معناست؟
خطای OC نشاندهنده افزایش بیش از حد جریان خروجی است و معمولاً به دلیل اضافهبار، گیر مکانیکی، اتصال کوتاه یا تنظیم نادرست پارامترها رخ میدهد.
چگونه میتوان از تکرار خطاهای اینورتر اشنایدر جلوگیری کرد؟
با نصب اصولی، تهویه مناسب، سیمکشی استاندارد، تنظیم درست پارامترها، سرویس دورهای و بررسی منظم موتور و بار میتوان از بسیاری از خطاها پیشگیری کرد.
