نکات مهم در نصب اینورتر اشنایدر

نصب و بهره‌برداری از اینورترها، به عنوان یکی از اجزای اساسی در سیستم‌های تولید و توزیع برق، امری اساسی و پیچیده است که نیازمند شناخت دقیق این تجهیزات و رعایت نکات فنی مهم می‌باشد.
در این مقاله، به بررسی نکات کلیدی در نصب اینورترهای اشنایدر خواهیم پرداخت.
درایوهای اشنایدر سری Altivar برای کنترل سرعت و گشتاور موتورهای AC در کاربردهای صنعتی مانند پمپ، فن، نوار نقاله و ماشین‌آلات استفاده می‌شوند.

در این مقاله از الکتروشایلی ، به طور خاص به اموری همچون انتخاب مدل مناسب، مراحل نصب فیزیکی، تنظیمات و پیکربندی اولیه، آموزش به کاربران و مسائل مربوط به نگهداری و تعمیرات پرداخته خواهد شد.
همچنین، به بررسی استانداردها و مقررات مرتبط با نصب اینورترها در منطقه خاص شما خواهیم پرداخت.
با دقت به این نکات، امکان اجتناب از مشکلات احتمالی و افزایش کارایی سیستم را فراهم می‌آورید.

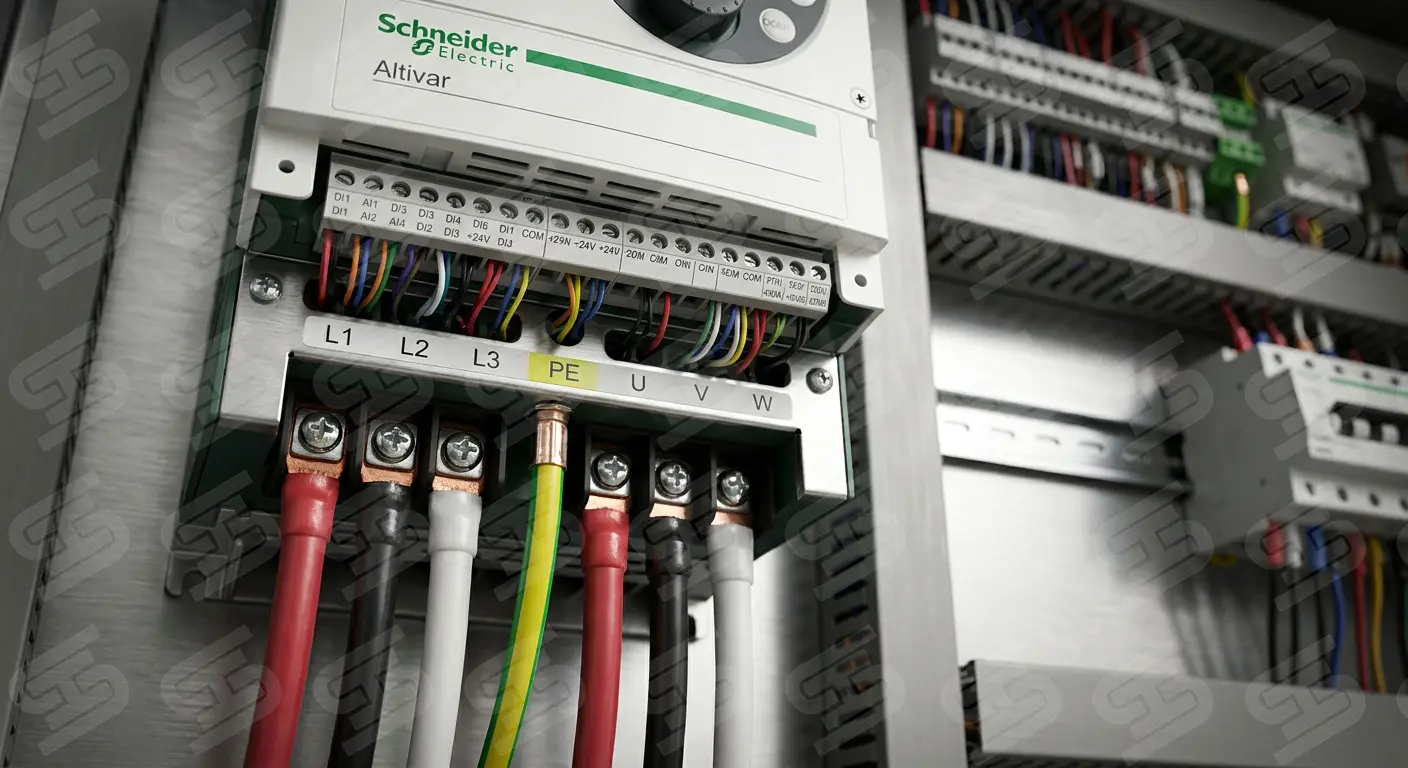

آشنایی با ترمینال‌های قدرت و فرمان در درایوهای اشنایدر سری Altivar

برای نصب و سیم‌کشی صحیح اینورتر، شناخت دقیق ترمینال‌ها و عملکرد آن‌ها الزامی است.
سیم‌کشی اشتباه در بخش قدرت می‌تواند منجر به آسیب دائمی به درایو شود.

۱. ترمینال‌های قدرت (Power Terminals):

این ترمینال‌ها مختص اتصال برق ورودی، خروجی موتور و تجهیزات جانبی قدرت هستند:

• L1, L2, L3 (یا R, S, T): ترمینال‌های اتصال برق ورودی سه‌فاز. (در مدل‌های تک‌فاز از L1 و N استفاده می‌شود).
  هشدار: هرگز برق شبکه را به ترمینال‌های خروجی وصل نکنید!
• U, V, W: ترمینال‌های خروجی درایو که مستقیماً به تخته کلم موتور متصل می‌شوند.
• PA/+, PB, PC/- : ترمینال‌های مربوط به لینک DC (DC Bus).
  ترمینال‌های PA/+ و PB معمولاً برای اتصال مقاومت ترمز (Braking Resistor) جهت دفع انرژی برگشتی در زمان توقف سریع (Deceleration) استفاده می‌شوند.
• PE (Protective Earth): ترمینال اتصال به سیستم ارتینگ (زمین) که برای ایمنی جان افراد و کاهش نویز الکترومغناطیسی (EMI) بسیار حیاتی است.

۲. ترمینال‌های فرمان و کنترل (Control Terminals):

این بخش برای ارسال فرامین استارت/استاپ، کنترل سرعت و دریافت گزارش وضعیت از درایو استفاده می‌شود:

• DI1 تا DIx: ورودی‌های دیجیتال (Digital Inputs) برای فرمان هایی مانند راست‌گرد، چپ‌گرد، ریست خطار و سرعت‌های از پیش تعیین شده.
• AI1 تا AIx: ورودی‌های آنالوگ (Analog Inputs) جهت اتصال پتانسیومتر یا دریافت سیگنال‌های کنترلی از PLC (مانند ولتاژ $10V$ یا جریان $20mA$) برای تنظیم سرعت.
• +24V و $+10V$: ولتاژهای تغذیه کمکی که توسط خود درایو برای تغذیه سنسورها یا پتانسیومتر تولید می‌شوند.
• COM: ترمینال مشترک (صفر ولت) برای سیگنال‌های فرمان.
• R1A, R1B, R1C: کنتاکت‌های رله خروجی (معمولاً برای اعلام وضعیت خطا یا Run بودن درایو به مدار فرمان خارجی).

راهنمای جامع انتخاب و خرید اینورترهای اشنایدر الکتریک

انتخاب درایو (VFD) مناسب، فراتر از یک خرید ساده است؛ در واقع این مرحله، تعیین‌کننده طول عمر موتور و راندمان کل فرآیند صنعتی شماست.
برند اشنایدر با ارائه خانواده‌های متنوع Altivar (مانند ATV310 برای کاربردهای عمومی، ATV610 برای پمپ و فن، و ATV930 برای بارهای سنگین)، دست مهندسان را در طراحی باز گذاشته است.
با این حال، تعدد مدل‌ها نباید باعث سردرگمی شود.
برای یک انتخاب مهندسی‌شده و بهینه، باید توازنی دقیق میان نیازهای بار، شرایط محیطی و پروتکل‌های کنترلی برقرار کنید.
در ادامه، چک‌لیست طلایی انتخاب مدل مناسب را با هم مرور می‌کنیم:

انتخاب مدل مناسب اینورتر اشنایدر :

انتخاب مدل مناسب اینورتر برای پروژه شما بسیار مهم است و باید به دقت انجام شود.
در این بخش، به توضیح مراحل مهم در انتخاب مدل مناسب اینورتر اشنایدر می‌پردازیم:

برآورد توان مصرفی:

ابتدا باید میزان توان مصرفی بارهای متصل به سیستم را برآورد کنید.
این شامل مصرف بارهای خانگی، تجاری یا صنعتی است.
بر اساس این میزان، توان خروجی (AC output power) اینورتر باید تعیین شود.

نوع تعداد فازها:

بسته به نوع و تعداد فازهای سیستم برقی مورد نیاز (تک فاز یا سه فاز)، مدل مناسب اینورتر باید انتخاب شود.

محدودیت‌های مکانی:

محل نصب اینورتر نیز نقش مهمی در انتخاب مدل ایفا می‌کند.
به عنوان مثال، اگر فضای محدودی برای نصب دارید، باید اینورتری با ابعاد کوچکتر انتخاب کنید.

کارایی تبدیل:

کارایی تبدیل اینورتر به عامل مهمی است.
کارایی بالا به معنای تبدیل بهینه انرژی از جریان مستقیم به جریان متناوب است.

امکانات ارتباطی:

امکانات ارتباطی مانند وای‌فای، پورت‌های اترنت، و پورت‌های RS-485 برای اتصال به سیستم‌های مانیتورینگ و کنترل از راه دور بسیار مفید هستند.

محدودیت‌های بودجه:

بودجه‌ی موجود نیز محدودیتی برای انتخاب مدل اینورتر می‌تواند باشد.
بنابراین، باید مدلی را انتخاب کنید که هم با نیازهای سیستم شما سازگار است و هم قیمتی مناسب دارد.

بررسی تناسب اینورتر اشنایدر با موتور

نوع موتور:

نوع موتور مهمترین عامل تأثیرگذار بر تناسب با اینورتر است.
موتورهای سه‌فاز AC بیشترین توان را با اینورترها دارند و اغلب به عنوان گزینه‌های اصلی در سیستم‌هایی که اینورتر استفاده می‌شود، انتخاب می‌شوند.

توان موتور:

توان موتور باید با توان اینورتر تطابق داشته باشد.
انتخاب توان مناسب بر اساس نیازها و کاربردهای خاص، اطمینان از عملکرد بهینه و پایدار موتور را ایجاد می‌کند.

ولتاژ و جریان نامی:

موتور باید با ولتاژ و جریان نامی اینورتر سازگار باشد.
برای این منظور، مشخصات فنی موتور و اینورتر باید مورد بررسی دقیق قرار گیرد.

نوع کنترل:

نوع کنترل موتور نیز در انتخاب اینورتر تأثیرگذار است.
نوع کنترل موتور می‌تواند به‌صورت V/F، وکتور سنسورلس یا وکتور حلقه‌بسته با فیدبک انکودر باشد.
این مسئله باید با قابلیت‌های کنترلی اینورتر همخوانی داشته باشد.

سرعت و توان خروجی:

سرعت مورد نظر و توان خروجی موتور نیز تاثیرگذار است.
اینورتر باید قابلیت کنترل سرعت و توان موتور را فراهم کند.

حالت کاری (کنترل V/F یا Vector):

برخی از موتورها از حالت کنترل V/F استفاده می‌کنند، در حالی که موتورهای سه‌فاز AC بسیاری از اینورترها از کنترل Vector برخوردارند.
این نکته نیز باید مد نظر قرار گیرد.

ضریب توان (Power Factor):

توان فراهم کننده موتور و اینورتر باید با یکدیگر همخوانی داشته باشند.
تنظیمات درست توان فراهم کننده در اینورتر به بهبود عملکرد کل سیستم کمک می‌کند.

حالت‌های حفاظتی:

حالت‌های حفاظتی اینورتر برای محافظت از موتور در مواقع خطرناک بسیار اهمیت دارند.
این شامل حفاظت در برابر افت ولتاژ، جریان اضافی، و دما می‌شود.

کیفیت سیگنال خروجی:

کیفیت سیگنال خروجی اینورتر نیز بر تناسب با موتور تأثیر می‌گذارد.
سیگنال‌های خروجی باید برای موتور قابل قبول و سازگار باشند تا عمر مفید موتور افزایش یابد.

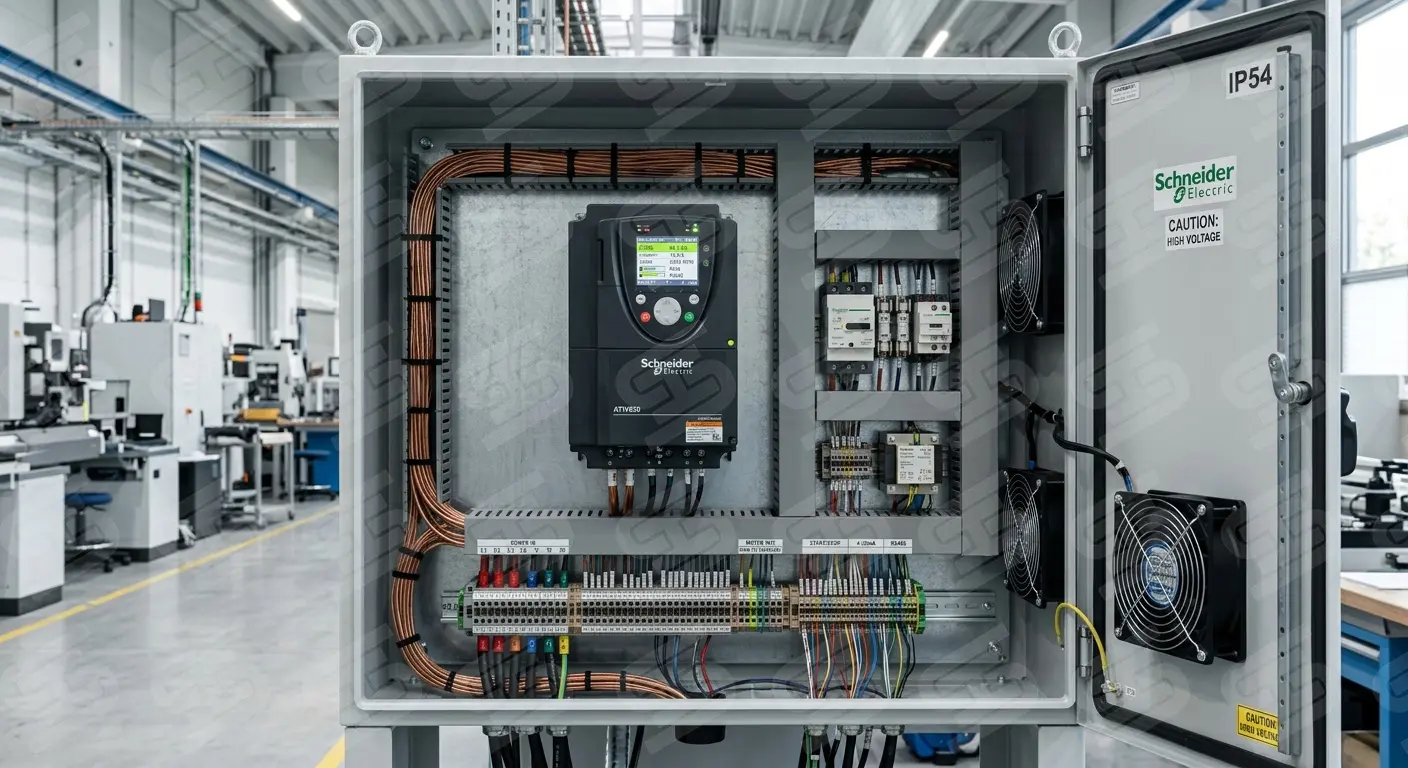

شرایط محل نصب درایو اشنایدر

محیط محل نصب:

برای درایوهای الکترونیکی، محیط محل نصب بسیار مهم است.
ممکن است در محیط‌های صنعتی، تجاری، یا رویدادهایی باشد که نیاز به محافظت دارند.
برای مثال، محیط‌های با رطوبت بالا، گرد و غبار، و در دماهای بسیار بالا یا پایین.

دما:

دما یکی از عوامل مهم در نصب و عملکرد درایوهای الکترونیکی است.
هر درایو الکترونیکی دارای یک دمای عملکرد مشخص است.
برای عملکرد بهینه، دمای محیط نباید از حداکثر و حداقل مجاز مشخص شده برای درایو فراتر برود.

رطوبت:

در محیط‌های با رطوبت بالا، درایوهای الکترونیکی باید از حفاظت مناسبی برخوردار باشند.
برای مثال، درجه حفاظت IP، میزان مقاومت تجهیز در برابر ورود گردوغبار و آب را نشان می‌دهد و باید با شرایط محیط نصب و نوع تابلو هماهنگ باشد.

گرد و غبار:

در محیط‌هایی که دارای گرد و غبار هستند، درایوهای الکترونیکی باید از حفاظت مناسب در برابر ورود گرد و غبار به داخل دستگاه برخوردار باشند.
درایوهای با درجه حفاظت IP54 یا بالاتر برای محیط‌های با گرد و غبار مناسب هستند.

شوک و لرزش:

در محیط‌هایی که شوک و لرزش وجود دارد، درایوهای الکترونیکی باید از مقاومت مناسب در برابر این عوامل برخوردار باشند.
درایوهای با درجه حفاظت مناسب در برابر شوک و لرزش می‌توانند در محیط‌های صنعتی مختلف عملکرد مناسبی داشته باشند.

محافظت در برابر ورود مایعات:

در محیط‌هایی که وجود مایعات مختلفی مانند روغن، گریس، یا مواد شیمیایی وجود دارد، درایوهای الکترونیکی باید از حفاظت مناسب در برابر ورود این مایعات به داخل دستگاه برخوردار باشند.

درجه حفاظت:

درجه حفاظت محافظتی درایو الکترونیکی را در برابر ورود جسم‌های خارجی، آب، و دیگر عوامل محیطی نشان می‌دهد.
به عنوان مثال، درجه حفاظت IP65 نشان‌دهنده مقاومت در برابر ورود گرد و غبار و آب در حد قابل توجه است.

شبکه برق:

اطمینان از کیفیت و پایداری شبکه برق نیز برای درایوهای الکترونیکی حائز اهمیت است.
وجود نوسانات برق، نویزهای الکتریکی، و مشکلات دیگر می‌توانند عملکرد درست درایو را تحت تأثیر قرار دهند.

مراحل راه اندازی اینورتر اشنایدر Schneider

نصب درایو:

درایو را در محل نصب مورد نظر قرار داده و اطمینان حاصل کنید که محیط اطراف آن مناسب و خنک است.
توصیه می‌شود این مرحله توسط یک تکنسین متخصص انجام شود.

اتصال برق:

اتصالات برق ورودی را بر اساس نقشه سیم‌کشی اینورتر انجام دهید.
ابتدا اتصالات قدرت و سپس اتصالات کنترلی یا مربوط به فرمان را برقرار کنید.
این اتصالات شامل فازهای ورودی، در صورت نیاز سیم نول، و اتصال زمین (PE) مطابق نقشه سیم‌کشی دستگاه می‌شود.

روشن کردن درایو:

درایو را به منبع تغذیه برق وصل کنید و آن را روشن کنید.
اطمینان حاصل کنید که همه نشانگرها و نمایشگرها به صورت معمولی عمل می‌کنند.

تنظیم فرکانس نامی:

مقدار bFr (فرکانس پایه) را بر اساس فرکانس نامی موتور تنظیم کنید. مقدار پیش‌فرض 50Hz است، اما باید با مشخصات پلاک موتور تطبیق داده شود.

تنظیمات زمان شتاب و توقف:

پارامترهای ACC و Dec که به ترتیب زمان شتاب (تغییر سرعت) و زمان توقف (توقف سرعت) را تعیین می‌کنند، را تنظیم کنید.

تنظیم حدود سرعت:

پارامترهای LSP و HSP را تنظیم کنید.
این پارامترها به ترتیب نشان‌دهنده حد پایین و حد بالای سرعت در حالت ماکسیمم فرکانس هستند.

تنظیمات حفاظت حرارتی:

مقدار ItH را مطابق جریان نامی موتور روی پلاک تنظیم کنید. این پارامتر برای حفاظت حرارتی موتور استفاده می‌شود و به درایو کمک می‌کند شرایط اضافه‌بار و گرم‌شدن موتور را دقیق‌تر تشخیص دهد.

تنظیمات سرعت:

سرعت‌های SP3، SP2، و SP4 را تنظیم کنید.
این تنظیمات مربوط به سرعت‌های مختلف درایو در حالت‌های مختلف هستند.

تنظیمات مشخصات موتور:

وارد منوی drC شده و مشخصات موتور را وارد کنید.
این مشخصات شامل جزئیاتی مانند جریان نامی، ولتاژ نامی، و مشخصات دیگر مربوط به موتور است.

تست راه‌اندازی:

با استفاده از کلید استارت یا دستور راه‌اندازی، درایو را به کار انداخته و تست‌های مرتبط با تغییر سرعت و عملکرد موتور را انجام دهید.

از آنجایی که راه‌اندازی اینورتر نیاز به دقت و دانش فنی دارد، توصیه می‌شود که این کار توسط تخصص‌مندان یا فنی‌های ماهر انجام شود.

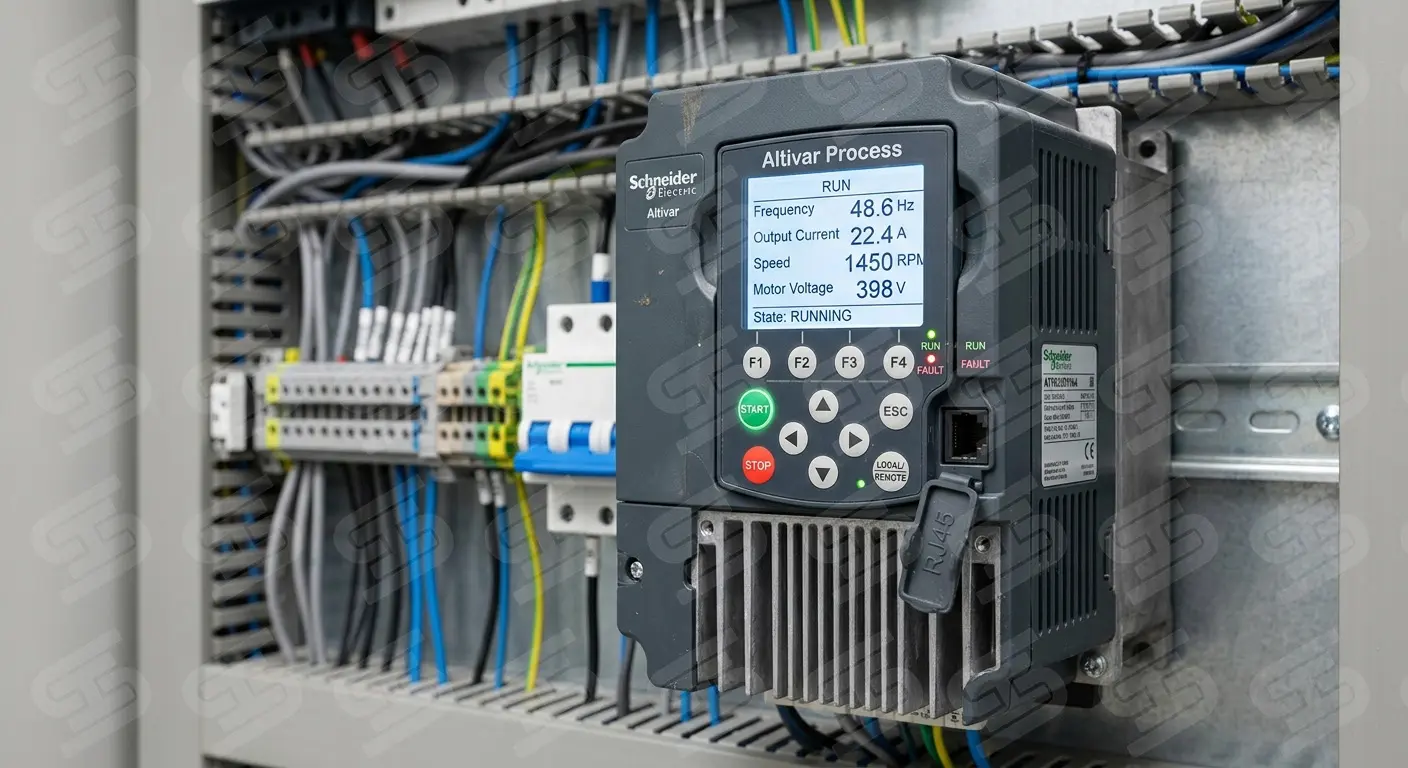

قسمت های مختلف کی پد

کی پد اشنایدر یک وسیله مهم برای کنترل و مانیتورینگ درایوهای اینورتر این شرکت است و از طریق آن کاربران می‌توانند به راحتی درایوها را کنترل و پیکربندی کنند.
صفحه نمایش:

کی پد دارای صفحه نمایش مرکب از LCD است که اطلاعات مهم در مورد وضعیت درایو، پارامترها، وضعیت خطا، و سایر اطلاعات نمایش داده می‌شود.

کلیدهای عملیاتی:

کلیدهای مختلف برای انجام عملیات از جمله استارت/استاپ، تغییر فرکانس، و دسترسی به منوها و تنظیمات.

منوها و زیرمنوها:

ساختار منوها و زیرمنوها برای دسترسی به تنظیمات مختلف درایو و اعمال تغییرات.

نشانگرها و LEDها:

نشانگرها و LEDها برای نمایش وضعیت فعلی درایو، مانند استارت، استاپ، خطا، و سایر وضعیت‌ها.

کلیدهای میانبر:

کلیدهای میانبر برای دسترسی سریع به عملیات خاص و منوهای مهم بدون نیاز به ورود به زیرمنوها.

پورت ارتباطی:

پورت ارتباطی برای اتصال به درایو و ارتباط با دیگر دستگاه‌ها یا کامپیوتر برای تنظیمات پیشرفته و ارتباطات.

کلیدهای تنظیمات سریع:

کلیدهایی که به کاربر امکان می‌دهند به سرعت به تنظیمات خاصی دسترسی پیدا کنند، مانند تغییر سرعت یا فرکانس.

کابل اتصال:

کابل اتصال به درایو که به کی پد وصل می‌شود و ارتباط بین آنها را فراهم می‌کند.

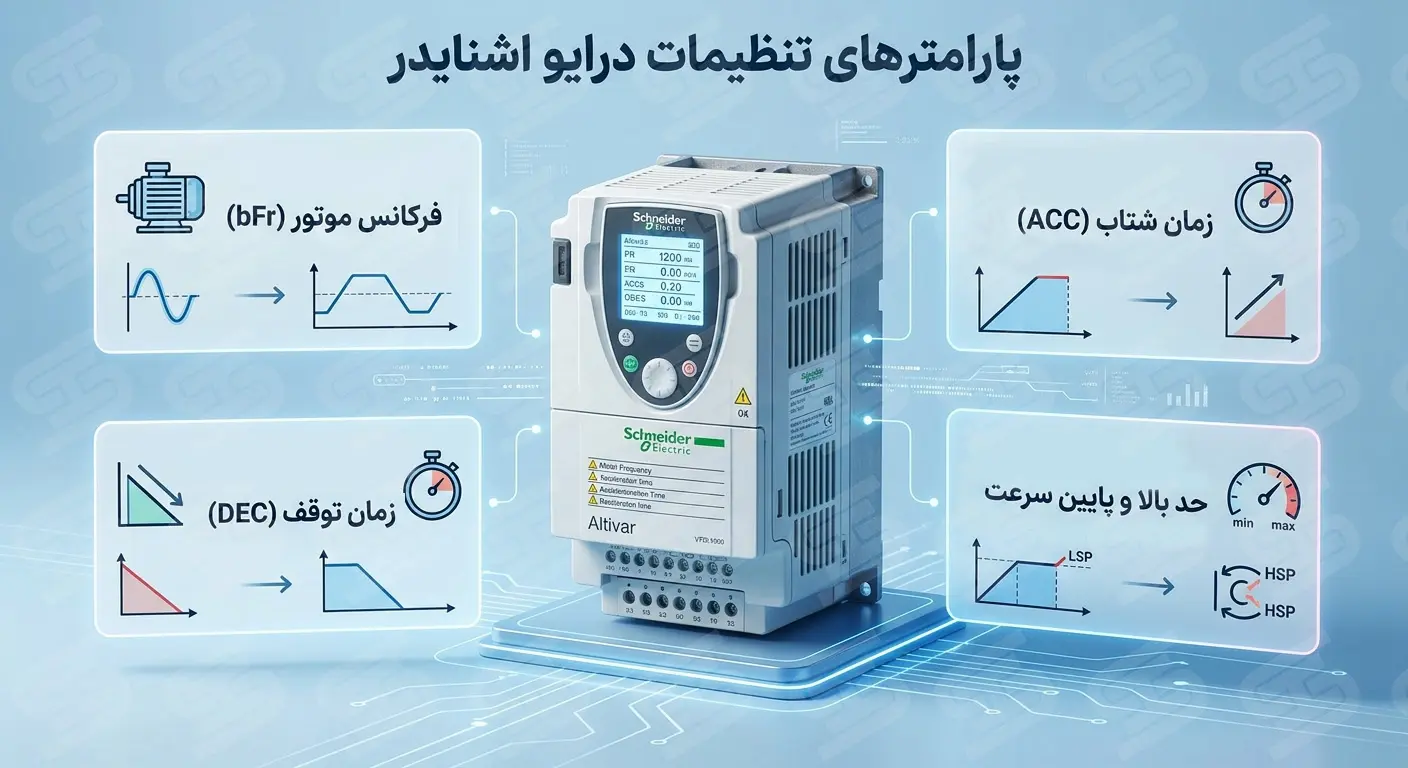

پارامترها و تنظیمات کارخانه اینورتر Schneider Electric

پارامترهای تنظیم اولیه بسته به مدل درایو ممکن است کمی متفاوت باشند، اما در اغلب سری‌های Altivar پارامترهایی مانند ACC، DEC، LSP، HSP و تنظیمات حفاظتی موتور در بخش راه‌اندازی اولیه مورد استفاده قرار می‌گیرند.

فرکانس موتور (bFr):

تعیین فرکانس موتور به طور اولیه در زمان راه‌اندازی موتور.
می‌توانید بین 50 یا 60 هرتز انتخاب کنید.
این تنظیم به تعیین مدت زمان تاخیر در دسترسی به این پارامتر در زمان‌های بعدی کمک می‌کند.

زمان شتاب (ACC):

زمانی که به مدت آن، فرکانس خروجی از صفر به فرکانس نامی موتور می‌رسد.
این پارامتر معمولاً بر حسب ثانیه تنظیم می‌شود.

زمان توقف (Dec):

زمانی که به مدت آن، فرکانس خروجی از فرکانس نامی موتور به صفر می‌رسد.
معمولاً بر حسب ثانیه تنظیم می‌شود.

حد پایین سرعت (LSP):

حداقل فرکانس موتور در حالت مرجع تعیین فرکانس.
معمولاً این مقدار صفر است، اما ممکن است بر اساس نیاز به مقدار دلخواه تغییر یابد.

حد بالای سرعت (HSP):

حداکثر فرکانس موتور در حالت مرجع تعیین فرکانس.
این مقدار برابر با bFr می‌باشد.

جریان حرارتی موتور (ItH):

این پارامتر مشخص کننده جریان حرارتی موتور است که برای حفاظت حرارتی موتور استفاده می‌شود.
این مقدار معمولاً بر اساس جریان نامی درایو تنظیم می‌شود.

سرعت های از پیش تعیین شده (SP2، SP3، SP4):

این پارامترها سرعت‌های از پیش تعیین‌شده را مشخص می‌کنند.
شما می‌توانید تا چهار سرعت مختلف را به آن‌ها اختصاص دهید که در زمان اجرا به سرعتهای مختلف مناسب برای کاربرد مورد نظر تغییر خواهد کرد.

توصیه می‌شود که قبل از هر تغییر در پارامترها، به دقت دفترچه راهنما و منابع فنی مرتبط با مدل خود مراجعه کنید و اطمینان حاصل کنید که تغییرات انجام شده با نیازها و مشخصات سیستم شما هماهنگی دارد.

جدول پارامترهای اصلی و تنظیمات اولیه (شروع سریع)

پس از روشن کردن درایو برای اولین بار، تنظیم پارامترهای زیر جهت راه‌اندازی ایمن موتور الزامی است:

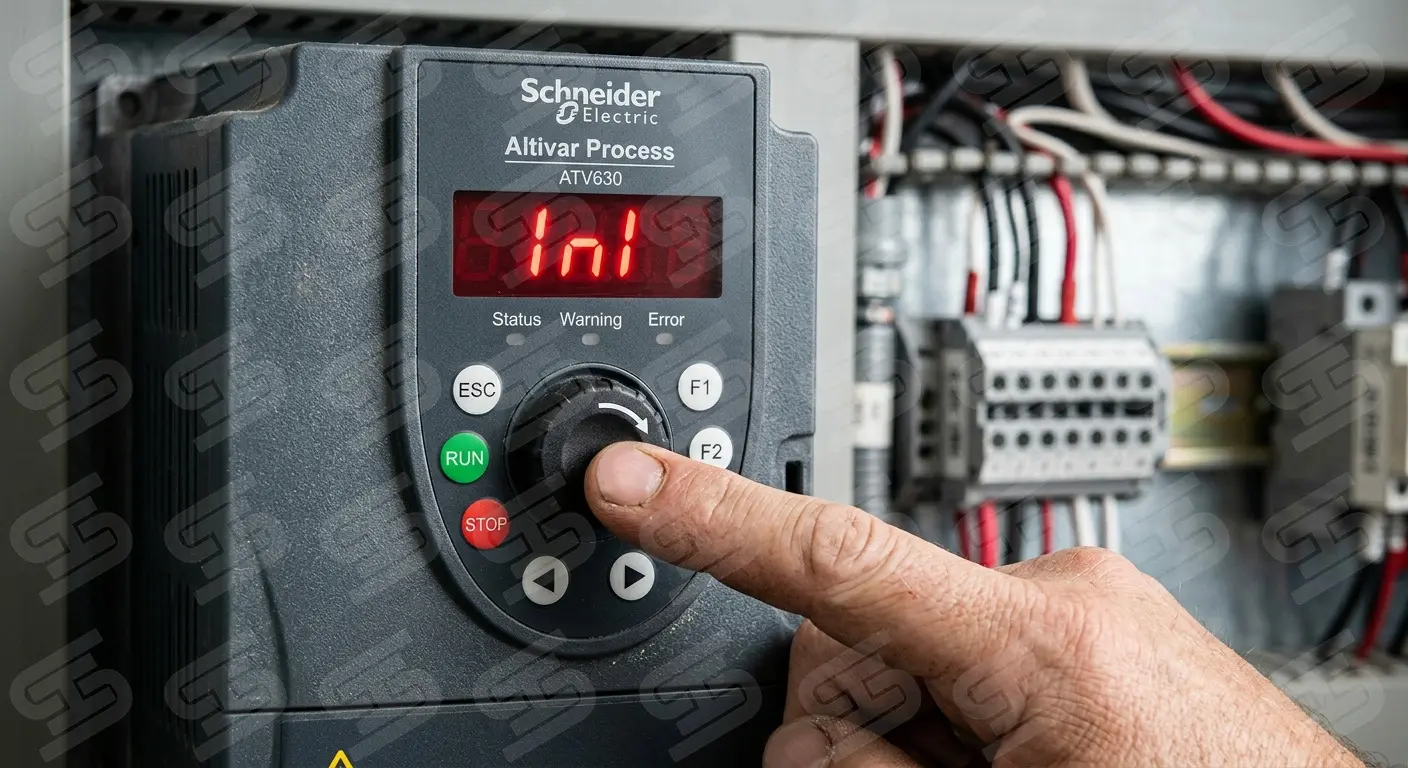

بازگشت به تنظیمات کارخانه (Factory Reset) در درایو اشنایدر

پیش از شروع هرگونه سیم‌کشی فرمان و مقداردهی پارامترها، اکیداً توصیه می‌شود درایو را به تنظیمات پیش‌فرض کارخانه بازگردانید.
این اقدام، تمامی تنظیمات و رمزهای عبور احتمالی از پروژه‌های قبلی را پاک کرده و یک بستر یکپارچه و بدون تداخل (Clean Slate) برای راه‌اندازی جدید فراهم می‌کند.

مراحل اجرای تنظیمات کارخانه در درایوهای سری Altivar:

• از طریق کی‌پد، وارد منوی پیکربندی (Configuration) با نماد ConF شوید.
• زیرمنو یا پارامتر بازگشت به تنظیمات کارخانه با نماد FCS (Factory Settings) را انتخاب کنید.
• برای تایید بازگشت به تنظیمات اولیه، مقدار این پارامتر را روی حالت InI (Initialization) قرار دهید.
• کلید Enter (ولوم چرخشی کی‌پد) را به مدت ۲ الی ۳ ثانیه فشار داده و نگه دارید.
• پس از چشمک زدن صفحه نمایش و بازگشت به منوی قبل، فرآیند ریست تکمیل شده است.

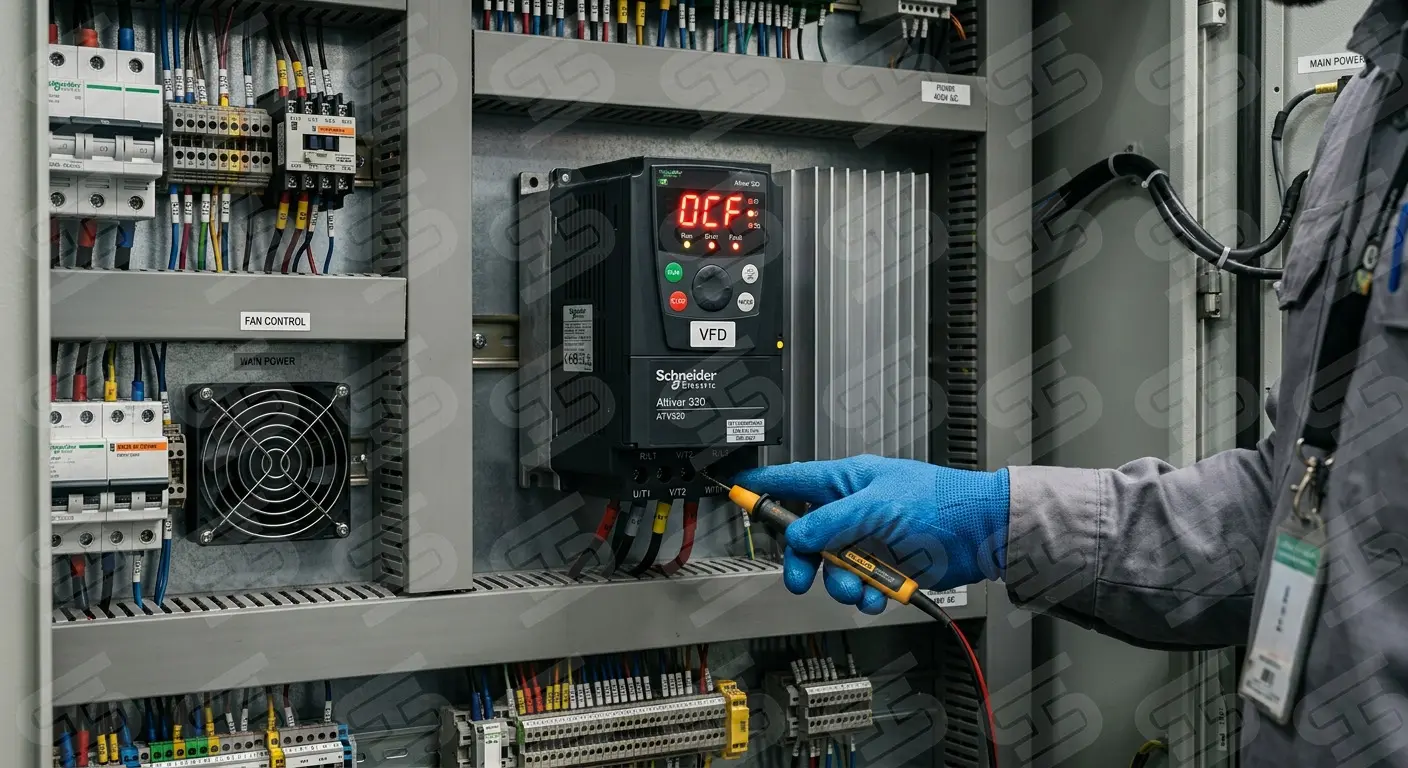

بررسی و عیب‌یابی کدهای خطای درایوهای Schneider

درایوهای اشنایدر به سیستم‌های حفاظتی هوشمندی مجهز هستند که در صورت بروز هرگونه اختلال نظیر نوسانات جریان (OCF)، افزایش دما (OHF)، خطاهای لینک DC یا قطعی فاز (OPF)، با نمایش یک کد خطا روی کی‌پد، خروجی را برای جلوگیری از آسیب‌های سخت‌افزاری قطع می‌کنند.
بسیار مهم است که پیش از اقدام برای ریست کردن درایو، ابتدا ریشه فنی خطا را شناسایی و برطرف نمایید؛ چرا که نادیده گرفتن ماهیت خطا و تلاش برای راه‌اندازی مجدد، می‌تواند منجر به سوختن ماژول‌های قدرت (IGBT) و تحمیل هزینه‌های سنگین تعمیرات شود.
برای مشاهده راهنمای گام‌به‌گام و جدول جامع عیب‌یابی تمامی کدهای خطای سری Altivar، به مقاله تخصصی خطاهای اینورتر اشنایدر مراجعه فرمایید.

جمع بندی

در نتیجه، نصب و راه‌اندازی اینورتر برند اشنایدر یک فرایند حساس و پیچیده است که نیازمند دقت و تخصص می‌باشد.
در این مقاله به نکات مهمی پرداختیم که برای نصب اینورتر اشنایدر باید مد نظر قرار گیرد.
با رعایت این نکات و همکاری با تخصصی‌های مرتبط، می‌توانید از عملکرد بهینه و پایدار در سیستم خود اطمینان حاصل کنید.
همچنین، همواره دفترچه راهنما و منابع فنی مرتبط با مدل خود را مطالعه کنید تا بهترین نتیجه را برای نصب و راه‌اندازی اینورتر اشنایدر بدست آورید.

سوالات متداول

 آیا می‌توان برق شبکه را مستقیم به خروجی درایو (U, V, W) وصل کرد؟

خیر، این کار باعث آسیب دیدگی شدید و سوختن دائمی قطعات داخلی اینورتر می‌شود.

تفاوت اصلی ترمینال‌های PA/+ و PB در چیست؟

این ترمینال‌ها اختصاصاً برای اتصال مقاومت ترمز جهت تخلیه انرژی برگشتی موتور در هنگام توقف‌های سریع استفاده می‌شوند.

مهم‌ترین فاکتور در انتخاب توان اینورتر چیست؟

توان اینورتر باید حداقل برابر یا بزرگ‌تر از توان نامی موتور باشد و جریان خروجی آن نیز با جریان نامی موتور تطابق داشته باشد.

چرا اتصال ترمینال PE در درایوهای اشنایدر الزامی است؟

اتصال به ارت (PE) برای تضمین ایمنی کاربران و کاهش نویزهای الکترومغناطیسی (EMI) که عملکرد درایو را مختل می‌کنند، ضروری است.

در محیط‌های دارای گرد و غبار شدید، چه نوع درایوی مناسب است؟

باید از درایوهایی با درجه حفاظت بالا (مانند IP54 یا بالاتر) استفاده کرد تا از نفوذ ذرات به داخل مدارات حساس جلوگیری شود.
