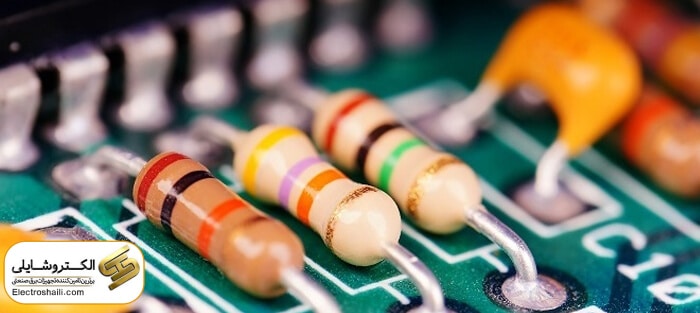

مقاومت یا رزیستور چیست؟
در دنیای الکترونیک و الکتریک، مقاومت یا رزیستور یکی از اجزای اصلی و اساسی مدارهای الکتریکی محسوب می‌شود. مقاومت‌ها در بسیاری از دستگاه‌های الکترونیکی که روزانه استفاده می‌کنیم، از گوشی‌های هوشمند گرفته تا لوازم خانگی و تجهیزات صنعتی، نقش حیاتی ایفا می‌کنند. وظیفه اصلی مقاومت‌ها محدود کردن جریان الکتریکی در مدارها و تنظیم ولتاژ است. این اجزا، با کنترل جریان الکتریکی، از آسیب دیدن سایر قطعات حساس جلوگیری می‌کنند و به افزایش طول عمر و کارایی دستگاه‌ها کمک می‌کنند.
اهمیت موضوع مقاومت‌ها نه تنها به دلیل کاربرد گسترده آن‌ها در مدارهای الکتریکی و الکترونیکی است، بلکه به دلیل نقشی است که در حفاظت از این مدارها ایفا می‌کنند. مقاومت‌ها می‌توانند از جریان‌های اضافی و ناخواسته جلوگیری کرده و از آسیب دیدن قطعات حساس محافظت کنند. به همین دلیل، آشنایی با انواع مختلف مقاومت‌ها و کاربردهای آن‌ها برای هر فردی که در زمینه الکترونیک فعالیت می‌کند، ضروری است. این مقاله به بررسی جامع و دقیق انواع مقاومت‌ها، تاریخچه، کاربردها و کد های رنگی مقاومت ها می‌پردازد تا بتواند اطلاعات مفیدی را در اختیار خوانندگان قرار دهد.
تاریخچه مقاومت
تاریخچه استفاده از مقاومت‌ها به دوران ابتدایی مهندسی برق و الکترونیک بازمی‌گردد. از زمانی که انسان‌ها شروع به مطالعه خواص الکتریسیته کردند، نیاز به ابزارهایی برای کنترل و تنظیم جریان الکتریکی به وجود آمد. در ادامه به برخی از مراحل مهم در تاریخچه توسعه مقاومت‌ها اشاره می‌کنیم:
دوران اولیه و قانون اهم
یکی از اولین و مهم‌ترین کشفیات در زمینه مقاومت، توسط جورج سیمون اهم (Georg Simon Ohm) در اوایل قرن نوزدهم انجام شد. او کشف کرد که جریان الکتریکی عبوری از یک رسانا با ولتاژ دو سر رسانا و مقاومت آن رابطه مستقیم دارد، که امروزه به عنوان قانون اهم شناخته می‌شود. این قانون، مبنای بسیاری از محاسبات و طراحی‌های مدارهای الکتریکی است.
توسعه مقاومت‌های اولیه
در اواسط قرن نوزدهم و اوایل قرن بیستم، مهندسین و دانشمندان تلاش کردند تا مواد و تکنولوژی‌های مختلفی برای ساخت مقاومت‌ها استفاده کنند. اولین مقاومت‌ها از مواد کربنی و سیم‌های فلزی ساخته شدند. این مقاومت‌ها در مقایسه با نمونه‌های مدرن، دقت و پایداری کمتری داشتند اما برای زمان خود پیشرفت بزرگی محسوب می‌شدند.
ظهور مقاومت‌های دقیق و قابل اعتماد
با پیشرفت تکنولوژی در اوایل قرن بیستم، مقاومت‌ها نیز دچار تحولات چشمگیری شدند. توسعه مواد جدید و فرآیندهای تولید پیشرفته‌تر، منجر به تولید مقاومت‌هایی با دقت و پایداری بالاتر شد. مقاومت‌های فیلم کربنی و فلزی از جمله این تحولات بودند که در بسیاری از کاربردهای صنعتی و علمی مورد استفاده قرار گرفتند.
عصر مدرن و مقاومت‌های پیشرفته
در دهه‌های اخیر، با پیشرفت‌های چشمگیر در زمینه مواد نیمه‌رسانا و فناوری نانو، مقاومت‌ها نیز بهبود یافته‌اند. امروزه مقاومت‌های دقیق‌تر، کوچکتر و با توان تحملی بالاتر تولید می‌شوند. مقاومت‌های چیپ (Chip Resistors) که در مدارهای مجتمع استفاده می‌شوند، نمونه‌ای از این پیشرفت‌ها هستند. همچنین، مقاومت‌های ویژه‌ای مانند مقاومت‌های نوری (LDR) و حرارتی (NTC, PTC) نیز توسعه یافته‌اند که در حسگرها و تجهیزات خاص مورد استفاده قرار می‌گیرند.
نقش مقاومت‌ها در الکترونیک مدرن
امروزه مقاومت‌ها نقش بسیار مهمی در مدارهای الکتریکی و الکترونیکی ایفا می‌کنند. از کاربردهای ساده‌ای مانند محدود کردن جریان و تقسیم ولتاژ گرفته تا کاربردهای پیچیده‌تر در فیلترینگ سیگنال‌ها و حسگرها، مقاومت‌ها اجزای حیاتی در طراحی و عملکرد مدارها هستند. پیشرفت‌های مداوم در زمینه مواد و تکنولوژی‌های ساخت، نشان‌دهنده آینده روشن و پر از نوآوری برای مقاومت‌هاست.
تعریف مقاومت و ویژگی‌های آن
مقاومت یا رزیستور یکی از اصلی‌ترین و اساسی‌ترین اجزای مدارهای الکتریکی است که وظیفه اصلی آن محدود کردن جریان الکتریکی عبوری از مدار است. مقاومت به هر ماده‌ای اطلاق می‌شود که به نحوی در برابر جریان الکتریکی مقاومت ایجاد کند و جریان را کاهش دهد. این ویژگی به دلیل برخورد الکترون‌ها با اتم‌های ماده درون مقاومت است که منجر به اتلاف انرژی به صورت گرما می‌شود.
قانون اهم که توسط جورج سیمون اهم (Georg Simon Ohm) فرمول‌بندی شده، رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) را توصیف می‌کند. این قانون بیان می‌کند که:
بر اساس این قانون، ولتاژ (V) دو سر یک مقاومت برابر است با حاصل‌ضرب جریان (I) عبوری از آن و مقدار مقاومت .(R) این قانون پایه‌ای برای تحلیل و طراحی مدارهای الکتریکی است و به درک بهتر رفتار مقاومت‌ها در مدارها کمک می‌کند.
واحد اندازه‌گیری
واحد اندازه‌گیری مقاومت اهم (Ohm) است که با نماد نمایش داده می‌شود. این واحد به افتخار جورج سیمون اهم نام‌گذاری شده است. یک اهم به عنوان مقدار مقاومتی تعریف می‌شود که اگر یک ولت ولتاژ به دو سر آن اعمال شود، جریان یک آمپر از آن عبور کند.
برای مقاومت‌های بزرگتر یا کوچکتر، از واحدهای مضاعف اهم نیز استفاده می‌شود:
کیلو اهم :(kΩ) برابر با ۱۰۰۰ اهم
مگا اهم :(MΩ) برابر با ۱۰۰۰،۰۰۰ اهم
ویژگی‌های مقاومت
مقدار مقاومت: مقدار مقاومتی که یک مقاومت دارد، معمولاً با استفاده از کدهای رنگی یا نوشته‌هایی روی بدنه آن مشخص می‌شود. این مقدار نشان‌دهنده میزان مقاومتی است که در برابر جریان الکتریکی ایجاد می‌کند.
توان تحملی: توان تحملی مقاومت، حداکثر توان (بر حسب وات) است که مقاومت می‌تواند بدون آسیب دیدن تحمل کند. این ویژگی نشان‌دهنده میزان گرمایی است که مقاومت می‌تواند دفع کند.
تلرانس: تلرانس نشان‌دهنده دقت مقدار مقاومت است و به صورت درصد بیان می‌شود. برای مثال، یک مقاومت با تلرانس ۵% ممکن است مقدار واقعی آن تا ۵% بیشتر یا کمتر از مقدار نامی باشد.
پایداری حرارتی: مقاومت‌ها در برابر تغییرات دما مقاومت می‌کنند و این ویژگی به عنوان پایداری حرارتی شناخته می‌شود. مقاومت‌هایی با پایداری حرارتی بالا در دماهای مختلف مقدار مقاومت نسبتاً ثابتی دارند.
مقاومت معادل سری و موازی: در مدارهای پیچیده، مقاومت‌ها می‌توانند به صورت سری یا موازی با هم ترکیب شوند. در ترکیب سری، مقاومت‌ها جمع می‌شوند و در ترکیب موازی، مقاومت معادل به صورت معکوس مجموع معکوس‌های مقاومت‌ها محاسبه می‌شود.
انواع مقاومت
البته، الآن به طور جامع‌تر و کامل‌تر به انواع مقاومت‌ها و ویژگی‌های هر یک می‌پردازم:
مقاومت‌های ثابت:
این نوع مقاومت‌ها مقدار مقاومت آن‌ها در طول زمان تغییر نمی‌کند و به طور معمول به عنوان “مقاومت‌های ثابت” شناخته می‌شوند. این نوع مقاومت‌ها شامل موادی مانند کربن، فلز و فیلم هستند.
مقاومت‌های کربنی: این نوع مقاومت‌ها از یک ماده کربنی تشکیل شده‌اند که بر روی یک تخته یا صفحه سیمان‌نشان دار می‌شوند. آن‌ها معمولاً ارزان و در دسترس هستند و برای کاربردهای متوسط و کم‌توان مورد استفاده قرار می‌گیرند.
مقاومت‌های فلزی: این نوع مقاومت‌ها معمولاً از فلزاتی مانند تنگستن، نیکل، و کروم تشکیل شده‌اند. آن‌ها دارای مقاومت بالا و پایداری حرارتی خوبی هستند و برای کاربردهای با توان بالا مناسب هستند.
مقاومت‌های فیلمی: این نوع مقاومت‌ها از یک لایه نازک فیلم مقاومتی بر روی یک سابستراکت مانند شیشه یا سرامیک تشکیل شده‌اند. آن‌ها دارای دقت بالا و پایداری حرارتی مناسبی هستند و برای کاربردهای حساس و دقیق مانند ادوات اندازه‌گیری و دستگاه‌های الکترونیکی استفاده می‌شوند.
مقاومت‌های متغیر:
این نوع مقاومت‌ها، مقدار مقاومت آن‌ها در طول زمان یا در واکنش به شرایط خارجی مثل دما یا ولتاژ، تغییر می‌کند.
پتانسیومترها :(Potentiometers) این مقاومت‌ها به صورت یک واحد سه‌پین (تریمر) یا چرخشی موجود هستند و می‌توانند به صورت دستی توسط کاربر تنظیم شوند. آن‌ها برای تنظیم ولتاژ یا جریان در مدارها استفاده می‌شوند.
رئوستات‌ها :(Variable Resistors) این مقاومت‌ها معمولاً به صورت خطی یا لگاریتمیک عمل می‌کنند و مقاومت آن‌ها به یک پارامتر خاص مانند دما، ولتاژ یا جریان وابسته است. این نوع مقاومت‌ها برای کنترل دقیق تر ولتاژ و جریان یا به عنوان حسگرها استفاده می‌شوند.
مقاومت‌های ویژه:
این دسته شامل مقاومت‌هایی است که ویژگی‌های خاصی دارند و برای کاربردهای خاص استفاده می‌شوند.
مقاومت‌های نوری :(LDR) مقاومت‌هایی هستند که مقاومت آن‌ها با تغییر نور محیط تغییر می‌کند. برای کنترل روشنایی در سیستم‌های خودکار استفاده می‌شوند.
مقاومت‌های حرارتی :(NTC, PTC) این نوع مقاومت‌ها دارای مقاومتی است که با تغییر دما افزایش یا کاهش می‌یابد. برای کنترل دما و حفاظت در مدارهای حرارتی استفاده می‌شوند.
مقاومت‌های حساس:
مقاومت‌های حساس به فشار: این نوع مقاومت‌ها ویژگی‌های حساسیت به فشار را دارند و در کاربردهایی مانند سنسورهای فشار استفاده می‌شوند.
مقاومت‌های حساس به حرکت: این مقاومت‌ها برای تشخیص حرکت در دستگاه‌هایی مانند سنسورهای حرکت استفاده می‌شوند.
و در ادامه انواع دیگری از مقاومت ها معرفی می شوند:
مقاومت‌های خازنی: این نوع مقاومت‌ها معمولاً در مدارهای فرکانس بالا و RF استفاده می‌شوند و ویژگی‌هایی مانند عدم تابعیت از فرکانس و دما را دارند.
مقاومت‌های پرقدرت: این نوع مقاومت‌ها برای کاربردهای با توان بالا و جریان بالا استفاده می‌شوند، مانند در مدارهای قدرت و الکترونیک صنعتی.
مقاومت‌های :SMDاین نوع مقاومت‌ها به صورت سطحی و بدون سوراخ بر روی PCB قرار می‌گیرند و برای اندازه کوچک و کاربردهای SMT (تراشه‌های سطحی) مناسب هستند.
مقاومت‌های پلی‌ورتان: این نوع مقاومت‌ها معمولاً در برابر شرایط محیطی سخت مانند رطوبت و شرایط محیطی بد استفاده می‌شوند.
هر یک از این انواع مقاومت‌ها ویژگی‌ها و کاربردهای خاص خود را دارند و برای انتخاب مناسبترین نوع مقاومت برای یک کاربرد خاص، نیاز به مطالعه و شناخت دقیق تری از ویژگی‌های آن‌ها دارد.

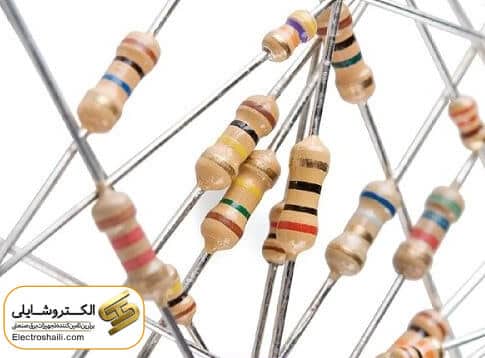

کدهای رنگی مقاومت
مقاومت‌های الکتریکی اغلب با استفاده از یک کد رنگی بر روی بدنه خود شناخته می‌شوند. این کد رنگی به شما کمک می‌کند تا مقدار مقاومت الکتریکی را تشخیص دهید. کدهای رنگی معمولاً شامل باند‌هایی از رنگ‌ها هستند که هر کدام نمایانگر یک رقم یا مقدار خاص هستند. این باندها به ترتیب راست به چپ روی بدنه مقاومت قرار می‌گیرند.
اینجا یک راهنمای سریع برای تفسیر کدهای رنگی مقاومت‌هاست:
باند اول: نمایانگر رقم اول مقدار مقاومت است.
باند دوم: نمایانگر رقم دوم مقدار مقاومت است.
باند سوم: نمایانگر توان (ضریب ضریب) است.
باند چهارم: نمایانگر تحمل (تلرانس) مقاومت است.
به عنوان مثال، در یک مقاومت با کدهای رنگی قرمز، بنفش، قهوه‌ای، و طلا (به ترتیب)، مقدار مقاومت به صورت زیر است:
- رقم اول: قرمز = ۲
- رقم دوم: بنفش = ۷
- توان: قهوه‌ای = ۱۰^۱ (یعنی ۱۰)
- تلرانس: طلا = %5±
پس مقدار مقاومت این مثال برابر با ۲۷ × ۱۰^۱ اوم یا ۲۷۰ اوم و تلرانس آن %5± است.
در زیر یک جدول کد رنگی معمولی برای تفسیر مقاومت‌ها آورده شده است:
| رنگ | رقم اول | رقم دوم | توان | تلرانس |
| مشکی | ۰ | ۰ | – | |
| قهوه‌ای | ۱ | ۱ | ±۱٪ | |
| قرمز | ۲ | ۲ | ±۲٪ | |
| نارنجی | ۳ | ۳ | – | |
| زرد | ۴ | ۴ | – | |
| سبز | ۵ | ۵ | ±۰.۵٪ | |
| آبی | ۶ | ۶ | ±۰.۲٪ | |
| بنفش | ۷ | ۷ | ±۰.۱٪ | |
| خاکستری | ۸ | ۸ | ±۰.۰۵٪ | |
| سفید | ۹ | ۹ | – | |
| طلا | – | – | – | ±۵٪ |
| نقره‌ای | – | – | – | ±۱٪ |
به عنوان مثال، یک مقاومت با کدهای رنگی قرمز، بنفش، قهوه‌ای، و نقره‌ای (به ترتیب)، یک مقاومت
اوم با تلرانس ±۱٪ را نشان می‌دهد.
کاربردهای مقاومت
مقاومت‌ها یکی از عناصر اساسی و بنیادین در صنایع الکترونیک و الکتریکی هستند که در بسیاری از دستگاه‌ها و سیستم‌های الکترونیکی حضور دارند و بدون آن‌ها، عملکرد این دستگاه‌ها به شدت تحت تأثیر قرار می‌گیرد. در زیر به برخی از کاربردهای اصلی مقاومت‌ها اشاره می‌کنم:
کنترل جریان: مقاومت‌ها برای کنترل جریان الکتریکی در مدارهای الکترونیکی و الکتریکی استفاده می‌شوند. آن‌ها می‌توانند جریان را محدود کنند و از سوختن قطعات الکترونیکی جلوگیری کنند.
تقسیم ولتاژ: مقاومت‌ها به عنوان بخشی از تقسیم‌کننده ولتاژ در مدارهای الکترونیکی مورد استفاده قرار می‌گیرند. این ولتاژهای تقسیم شده برای کنترل ولتاژ ورودی به قطعات حساس مانند میکروکنترلرها و بخش‌های آنالوگ استفاده می‌شوند.
فیلترینگ: مقاومت‌ها به عنوان بخشی از فیلترهای الکترونیکی استفاده می‌شوند که برای حذف نویز و اجزای غیر مطلوب از سیگنال الکتریکی استفاده می‌شوند.
اندازه‌گیری جریان و ولتاژ: مقاومت‌ها در مدارهای اندازه‌گیری جریان و ولتاژ استفاده می‌شوند تا ارزش‌های مورد نظر را اندازه‌گیری کرده و به ابزارهای اندازه‌گیری الکتریکی ارسال کنند.
کاهش جریان: مقاومت‌ها برای کاهش جریان در مدارهای الکترونیکی که نیاز به مقاومت‌های با مقادیر مختلف جریان دارند، مورد استفاده قرار می‌گیرند.
استفاده در دیودها و LEDها: مقاومت‌ها برای محافظت از دیودها و LEDها در مقابل جریان‌های بیش از حد استفاده می‌شوند.
سنسورها و حسگرها: مقاومت‌ها به عنوان بخشی از حسگرها و سنسورها برای اندازه‌گیری و تحلیل تغییرات فیزیکی مانند دما، فشار، نور و حرکت استفاده می‌شوند.
استفاده در مدارهای توزیع ولتاژ: مقاومت‌ها در مدارهای توزیع ولتاژ برای کنترل و تنظیم ولتاژهای مختلف و متغیر استفاده می‌شوند.
کاربردهای صنعتی و اتوماسیون: مقاومت‌ها در صنایع مختلف برای کاربردهایی مانند کنترل دما، تنظیم ولتاژ، محافظت از قطعات الکترونیکی و تنظیم توان مورد استفاده قرار می‌گیرند.
کاربردهای خودرو: در صنعت خودرو، مقاومت‌ها برای کاربردهایی مانند کنترل سیستم‌های روشنایی، کنترل موتورها، سیستم‌های صوتی و الکترونیکی، و سیستم‌های ایمنی مورد استفاده قرار می‌گیرند.
جمع بندی
مقاومت‌ها، بیش از یک عنصر ساده در مدارهای الکترونیکی و الکتریکی هستند؛ آن‌ها به عنوان نقطه عطفی برای ایمنی، کارایی و پایداری این مدارها عمل می‌کنند. با توجه به نقش حیاتی‌ای که مقاومت‌ها در حفاظت از دستگاه‌های الکترونیکی دارند، شناخت کامل و کاربردی از انواع مختلف مقاومت‌ها و استفاده صحیح از آن‌ها ضروری است. این مقاله تلاش کرده است تا با معرفی جامع و دقیق این اجزای اساسی، خواننده را با مفاهیم اصلی و کاربردهای مقاومت‌ها آشنا کند و به او کمک کند تا در طراحی، ساخت، و نگهداری مدارهای الکترونیکی بهره‌وری بیشتری داشته باشد.
این مقاله، با بررسی جامع و دقیق مفاهیم مقاومت، تاریخچه، کاربردها، و کدهای رنگی مقاومت‌ها، تلاش کرده است تا به خوانندگان اطلاعات کاربردی و مفیدی ارائه دهد که از آن‌ها در طراحی، ساخت، و نگهداری مدارهای الکترونیکی و الکتریکی بهره‌برداری کنند. آگاهی از این موضوع به عنوان یکی از اولین و مهم‌ترین قدم‌ها در جهت فهم بهتر و بهره‌برداری از تکنولوژی الکترونیک و الکتریکی میباشد. این مقاله امیدوار است که به افزایش دانش و شناخت کاربران در این زمینه کمک نماید و در ارتقاء سطح توانمندی‌های آن‌ها نقش بیشتری ایفا کند.
