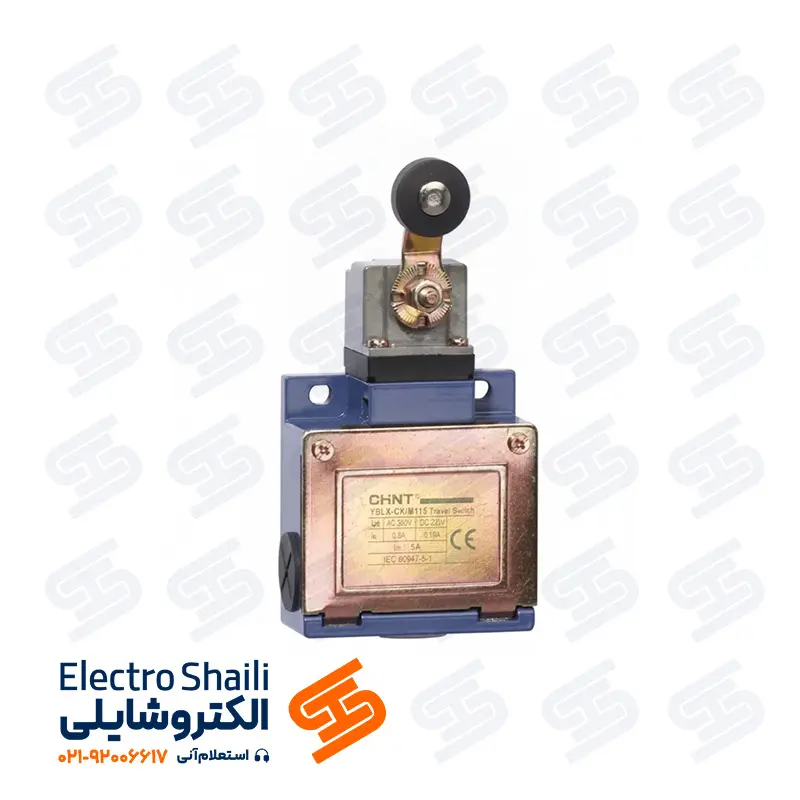

لیمیت سوئیچ دوطرفه چینت سری YBLX

ویژگی‌های لیمیت سوئیچ دوطرفه چینت سری YBLX

این لیمیت سوئیچ به اهرم چرخشی و رولر مکانیکی مجهز شده است تا تماس قطعات متحرک با عملگر، اصطکاک و سایش کمتری ایجاد کند.
وجود دو کنتاکت مکمل 1NO+1NC امکان استفاده از یک خروجی برای صدور فرمان و خروجی دیگر برای اینترلاک، اعلام وضعیت یا توقف را فراهم می‌سازد.
بدنه فلزی محصول برای نصب روی ماشین‌آلات صنعتی مناسب است و درجه حفاظت IP52 از ورود مضر مقدار محدودی گردوغبار و چکیدن آب با زاویه مشخص جلوگیری می‌کند.
عملکرد مکانیکی این مدل، تشخیص موقعیت را بدون نیاز به تغذیه مستقل سنسور امکان‌پذیر می‌سازد.

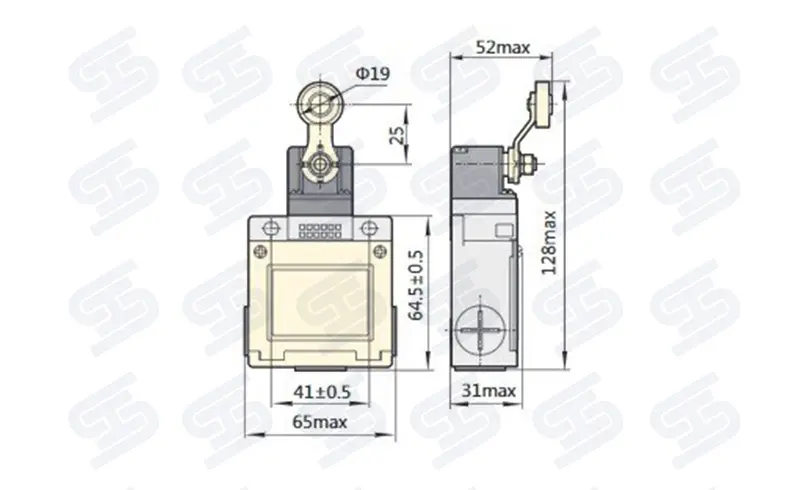

ابعاد لیمیت سوئیچ غلتک‌دار دو طرفه چینت سری YBLX

لیمیت سوئیچ غلتک‌دار دو طرفه چینت سری YBLX، ابعاد دقیقی برای نصب در محیط‌های صنعتی و ماشین‌آلات دارد.
حداکثر عرض بدنه این سوئیچ ۶۵ میلی‌متر و حداکثر عمق آن ۳۱ میلی‌متر است.
با احتساب اهرم غلتک‌دار، حداکثر ارتفاع کلی دستگاه به ۱۲۸ میلی‌متر می‌رسد.
برای نصب، فاصله افقی مرکز سوراخ‌های پیچ ۴۱±۰٫۵ میلی‌متر است و فاصله عمودی مرکز سوراخ‌های نصب از پایه ۶۴٫۵±۰٫۵ میلی‌متر است.
قطر غلتک نصب شده روی اهرم ۱۹ میلی‌متر بوده و حداکثر بیرون‌زدگی افقی اهرم (شامل غلتک) ۵۲ میلی‌متر است.
در هنگام نصب، توجه به این ابعاد برای اطمینان از جانمایی مناسب و عملکرد مکانیکی بدون محدودیت اهرم ضروری است.

کاربردهای لیمیت سوئیچ دوطرفه CHINT سری YBLX

این محصول برای تشخیص رسیدن اجزای مکانیکی به یک نقطه مشخص و تبدیل آن به فرمان الکتریکی استفاده می‌شود.
نوع اهرمی رولردار آن به‌خصوص برای تجهیزاتی مناسب است که قطعه متحرک از کنار یا در دو جهت با عملگر تماس پیدا می‌کند.

• کنترل انتهای مسیر ماشین‌آلات صنعتی
• توقف یا تغییر جهت تجهیزات رفت‌وبرگشتی
• تشخیص موقعیت میز و کالسکه ماشین‌ابزار
• کنترل موقعیت در نوار نقاله
• استفاده در دستگاه‌های بسته‌بندی
• ایجاد اینترلاک مکانیکی در مدار فرمان
• اعلام باز یا بسته بودن حفاظ و درپوش دستگاه
• کنترل توالی مراحل خطوط مونتاژ
• محدودکردن حرکت مکانیزم‌های بالابر
• ارسال فیدبک موقعیت به PLC یا رله کنترلی

در مکانیزم‌هایی که تحریک کلید فقط از یک جهت انجام می‌شود، استفاده از لیمیت سوئیچ یک‌طرفه چینت سری YBLX انتخاب مناسب‌تری خواهد بود.
این مدل برای کنترل انتهای مسیر، تشخیص موقعیت و ارسال فرمان توقف در حرکت‌های یک‌جهته کاربرد دارد.

خرید و استعلام قیمت لیمیت سوئیچ YBLX-CK/M115 چینت

قیمت لیمیت سوئیچ دوطرفه چینت YBLX-CK/M115 با توجه به نرخ ارز، موجودی بازار، اصالت کالا، شرایط واردات و نوع گارانتی تغییر می‌کند.
هنگام خرید باید کد کامل محصول، شکل عملگر، آرایش کنتاکت 1NO+1NC و درجه حفاظت IP52 با نیاز فنی دستگاه تطبیق داده شود.
برای دریافت مشاوره تخصصی، بررسی موجودی و استعلام قیمت روز این محصول با کارشناسان الکتروشایلی در لاله‌زار تهران تماس بگیرید.

سوالات متداول

لیمیت سوئیچ YBLX-CK/M115 چه نوع کنتاکتی دارد؟

این مدل دارای یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته با آرایش 1NO+1NC است. با تحریک اهرم، وضعیت این دو کنتاکت تغییر می‌کند و می‌توان از آن‌ها برای فرمان، اینترلاک یا اعلام موقعیت استفاده کرد.

منظور از دوطرفه بودن YBLX-CK/M115 چیست؟

عملگر اهرمی این محصول می‌تواند در اثر برخورد قطعه متحرک از دو جهت چرخانده شود؛ بنابراین برای مکانیزم‌های رفت‌وبرگشتی مناسب است. بااین‌حال، زاویه حرکت، جهت نصب و نقطه عملکرد باید هنگام راه‌اندازی آزمایش و تنظیم شوند.

آیا لیمیت سوئیچ YBLX-CK/M115 برای فضای باز مناسب است؟

درجه حفاظت این مدل IP52 است و برای محیط داخلی با گردوغبار محدود و احتمال چکیدن آب مناسب‌تر محسوب می‌شود. برای فضای باز، شست‌وشوی صنعتی یا پاشش مستقیم آب باید مدلی با درجه حفاظت بالاتر انتخاب شود.

آیا می‌توان YBLX-CK/M115 را مستقیم به PLC متصل کرد؟

بله، کنتاکت خشک این لیمیت سوئیچ معمولاً قابلیت اتصال به ورودی دیجیتال PLC را دارد؛ مشروط بر اینکه ولتاژ ورودی، منطق سیم‌کشی و جریان ترشوندگی کنتاکت با مشخصات PLC سازگار باشند. برای کابل‌های بلند نیز ملاحظات نویز و اتصال زمین باید رعایت شود.

آیا YBLX-CK/M115 برای قطع مستقیم موتور مناسب است؟

این محصول اصولاً برای مدار فرمان و تشخیص موقعیت طراحی شده است، نه قطع مستقیم جریان قدرت موتور. برای کنترل موتور باید خروجی لیمیت سوئیچ در مدار فرمان کنتاکتور، رله واسط یا ورودی PLC استفاده شود.
