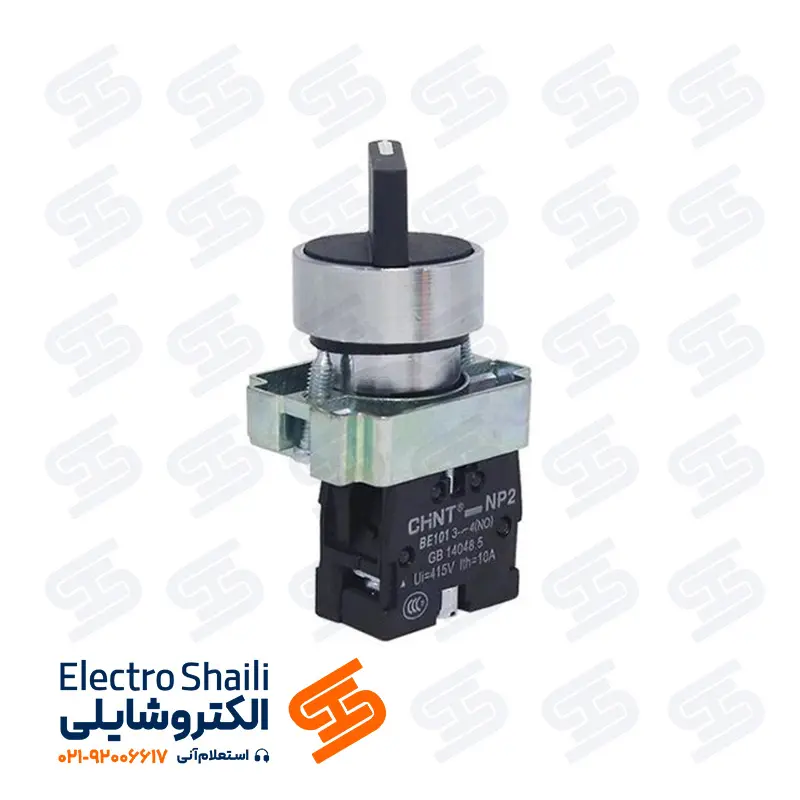

کلید فرمان یک طرفه فلزی چینت سری NP2

Name: خرید کلید فرمان یک طرفه فلزی چینت سری NP2 + مشخصات فنی
SKU: NP2-BD-21

کلید فرمان یک طرفه فلزی چینت سری NP2 راهکاری ساده و مطمئن برای فعال یا غیرفعال‌کردن تجهیزات از روی درِ تابلو برق به شمار می‌آید.
مدل رایج NP2-BD21 با آرایش کنتاکت 1NO، فرمان وصل را به کنتاکتور، رله یا مدار فرمان ارسال می‌کند و برای نصب به سوراخی با قطر اسمی ۲۲ میلی‌متر نیاز دارد.
ولتاژ عایقی نامی ۶۹۰ ولت و انطباق با استاندارد IEC/EN 60947-5-1، امکان استفاده از آن را در بسیاری از سامانه‌های کنترلی فراهم کرده است.
طراحی فلزی سری NP2 نیز در مقایسه با عملگرهای پلاستیکی، حس عملکرد صنعتی‌تر و مقاومت مکانیکی مناسبی ارائه می‌دهد.

برند چینت

کشور سازنده چین

نوع کنتاکت کمکی 1NO

جنس بدنه فلزی

تماس بگیرید

استعلام قیمت روز

021-92006617 021-66170062 021-66170063 021-66170064

مشخصات فنی

برند چینت

کشور سازنده چین

نوع کنتاکت کمکی 1NO

جنس بدنه فلزی

سری NP2

توضیحات کامل محصول

کلید فرمان یک طرفه فلزی چینت سری NP2 یک سلکتور سوئیچ صنعتی برای صدور فرمان‌های پایدار در مدارهای کنترل است که معمولاً با کد NP2-BD21 عرضه می‌شود.
این کلید دو وضعیت ثابت 0 و 1 دارد و به یک کنتاکت نرمال باز 1NO مجهز است.
عملگر فلزی، نصب استاندارد روی پنل ۲۲ میلی‌متری و جریان حرارتی نامی ۱۰ آمپر، آن را برای تابلوهای برق صنعتی مناسب می‌کند.
عملکرد قفل‌شونده کلید نیز باعث می‌شود پس از چرخاندن، وضعیت انتخاب‌شده بدون نیاز به نگه‌داشتن دست حفظ شود.

جدول مشخصات فنی

ویژگی	مقدار/توضیحات
برند	چینت (CHINT)
سری محصول	NP2
کد رایج محصول	NP2-BD21
نوع محصول	کلید فرمان چرخشی یا سلکتور سوئیچ فلزی
تعداد وضعیت	دو وضعیت ثابت 0 و 1
نوع عملکرد	ماندگار و قفل‌شونده (Maintained)
آرایش کنتاکت	یک کنتاکت نرمال باز (1NO)
چراغ نشانگر	ندارد
قطر اسمی نصب	۲۲ میلی‌متر
قطر تقریبی سوراخ پنل	۲۲٫۳ میلی‌متر
ولتاژ عایقی نامی Ui	۶۹۰ ولت
جریان حرارتی قراردادی Ith	۱۰ آمپر
رده مصرف	AC-15 و DC-13
دوام مکانیکی	تا حدود ۳۰۰ هزار عملیات، مطابق مشخصات سری
سطح مقطع سیم قابل اتصال	۰٫۵ تا ۲٫۵ میلی‌متر مربع
دمای کاری عادی	۵- تا ۴۰+ درجه سانتی‌گراد
حداکثر ارتفاع نصب	۲۰۰۰ متر از سطح دریا
استاندارد ساخت	IEC/EN 60947-5-1
کاربرد اصلی	ارسال فرمان پایدار در مدارهای فرمان و کنترل

مزایای کلید فرمان یک طرفه فلزی CHINT سری NP2

این کلید با کیفیت از شرکت چینت با عملکرد پایدار، ابعاد نصب استاندارد و کنتاکت مناسب مدار فرمان، انتخابی کاربردی برای تابلوهای کنترل است.
طراحی فلزی سری NP2 نیز دوام و حس عملکرد مناسبی در محیط‌های صنعتی ایجاد می‌کند.

فرمان پایدار بدون نیاز به نگه‌داشتن کلید
بدنه و عملگر فلزی مقاوم
نصب استاندارد روی پنل ۲۲ میلی‌متری
مجهز به یک کنتاکت نرمال باز 1NO
سازگار با مدارهای فرمان AC و DC
قابلیت اتصال سیم تا سطح مقطع ۲٫۵ میلی‌متر مربع
عملکرد ساده و تشخیص سریع وضعیت 0 و 1
انطباق با استاندارد IEC/EN 60947-5-1
مناسب برای فرمان کنتاکتور، رله و تجهیزات کنترلی
قابلیت تعویض و سرویس آسان در تابلو برق

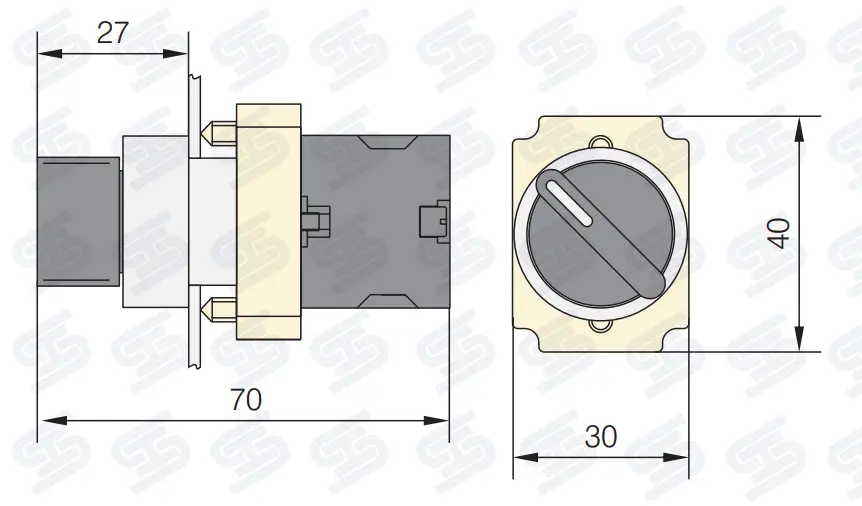

ابعاد کلید فرمان یک‌طرفه فلزی چینت سری NP2

این کلید دارای عرض پنل ۳۰ میلی‌متر و طول کلی ۷۰ میلی‌متر است.
عمق قسمت بیرونی از سطح پنل تنها ۲۷ میلی‌متر است که فضای کمی را در قسمت بیرونی تابلو اشغال می‌کند.

کاربردهای کلید فرمان یک طرفه فلزی چینت سری NP2

این سلکتور سوئیچ برای مدارهایی مناسب است که فرمان وصل یا انتخاب باید تا زمان تغییر وضعیت توسط اپراتور حفظ شود.
از آن می‌توان در ورودی مدار فرمان کنتاکتور، رله واسط یا کنترلر استفاده کرد.

روشن و خاموش‌کردن مدارهای فرمان
فعال‌سازی کنتاکتور یا رله واسط
انتخاب حالت دستی یا فعال در تابلو کنترل
فرمان به PLC و ورودی‌های دیجیتال
کنترل پمپ، فن و تجهیزات تهویه از طریق کنتاکتور
استفاده در تابلوهای ماشین‌آلات صنعتی
نصب روی باکس‌های فرمان و کنسول اپراتوری
فعال یا غیرفعال‌کردن بخشی از خط تولید
کنترل روشنایی صنعتی از طریق رله یا کنتاکتور

اگر مدار به انتخاب میان دو وضعیت یا دو فرمان مجزا نیاز دارد، استفاده از کلید فرمان دوطرفه فلزی چینت سری NP2 گزینه مناسب‌تری است.
این مدل امکان تغییر وضعیت بین دو حالت کنترلی، مانند دستی و اتوماتیک، حرکت چپ و راست یا انتخاب دو مسیر فرمان را فراهم می‌کند.
هر دو مدل مخصوص مدار فرمان هستند و نباید برای قطع و وصل مستقیم بارهای قدرت مانند الکتروموتور استفاده شوند.

خرید و استعلام قیمت کلید فرمان یک طرفه فلزی چینت سری NP2

قیمت کلید فرمان یک طرفه فلزی چینت سری NP2 با توجه به نوسانات نرخ ارز، کد دقیق محصول، آرایش کنتاکت، درجه حفاظت، اصالت کالا، شرایط گارانتی و موجودی بازار تغییر می‌کند.
هنگام سفارش مدل NP2-BD21، مشخصات دوحالته بودن، عملکرد ماندگار، کنتاکت 1NO و فلزی‌بودن عملگر را کنترل کنید؛ زیرا مدل‌های مشابه سری NP2 با کنتاکت‌ها و تعداد وضعیت‌های متفاوت عرضه می‌شوند.
برای دریافت مشاوره فنی، بررسی اصالت کالا و استعلام قیمت روز با کارشناسان الکتروشایلی در تماس باشید.

سؤالات متداول

کد رایج کلید فرمان یک طرفه فلزی چینت سری NP2 چیست؟

مدل رایج این کلید NP2-BD21 است. این کد به یک سلکتور سوئیچ فلزی دووضعیتی و غیرچراغ‌دار با آرایش کنتاکت 1NO اشاره دارد. بهتر است پیش از خرید، کد کامل و مشخصات درج‌شده روی لیبل محصول بررسی شود.

آیا کلید فرمان یک طرفه فلزی چینت سری NP2 برای نصب در محیط‌های مرطوب مناسب است؟

میزان مقاومت این کلید در برابر نفوذ آب و گردوغبار به نسخه محصول، درجه حفاظت درج‌شده روی لیبل و نحوه نصب آن روی پنل بستگی دارد. بنابراین، پیش از سفارش حتماً درجه IP کد دقیق محصول را بررسی کنید.

آیا این کلید پس از رهاشدن به وضعیت اولیه بازمی‌گردد؟

خیر؛ کلید فرمان NP2-BD21 دارای عملکرد ماندگار یا Maintained است. پس از چرخاندن عملگر، کلید در وضعیت انتخاب‌شده باقی می‌ماند و فقط با چرخاندن مجدد توسط اپراتور تغییر وضعیت می‌دهد.

آیا می‌توان موتور را مستقیماً با کلید NP2-BD21 روشن کرد؟

این کار توصیه نمی‌شود. کلید NP2-BD21 برای ارسال فرمان کنترلی طراحی شده است و بهتر است کنتاکت آن در مدار بوبین کنتاکتور، رله واسط یا ورودی PLC قرار گیرد؛ جریان موتور باید توسط تجهیزات قدرت مناسب قطع و وصل شود.

برای نصب کلید فرمان فلزی NP2 چه سوراخی روی تابلو لازم است؟

سری NP2 برای نصب پنلی با قطر اسمی ۲۲ میلی‌متر طراحی شده است. ضخامت پنل، نحوه آب‌بندی و دستورالعمل نصب نیز باید هنگام مونتاژ کنترل شوند.
