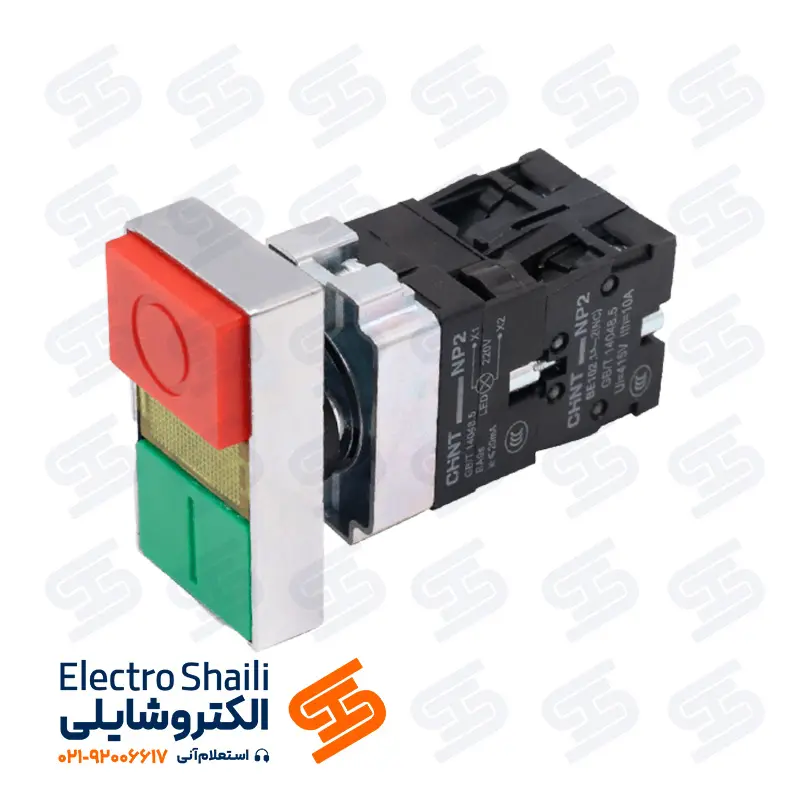

شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2

شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2 یک تجهیز فرمان تابلویی برای راه‌اندازی و توقف موتور، پمپ و دیگر مصرف‌کننده‌های صنعتی از طریق کنتاکتور است.
این محصول با دو کلید لحظه‌ای سبز و قرمز، چراغ LED و کنتاکت‌های 1NO+1NC، سه عملکرد کنترلی را در یک مجموعه جمع می‌کند.
نصب استاندارد 22 میلی‌متری و طراحی فشرده آن، فضای موردنیاز روی درب تابلو را کاهش می‌دهد.
مدل فلزی رایج این شستی با کد NP2-BW8465 عرضه شده و چراغ آن برای اتصال به مدار فرمان 220 ولت مناسب است.

جدول مشخصات فنی

مزایای شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2

تجمیع کلید استارت، کلید استپ و چراغ سیگنال، تعداد قطعات نصب‌شده روی پنل و فضای مصرفی تابلو را کاهش می‌دهد.
مشخصات الکتریکی مناسب و طراحی صنعتی این شستی نیز اجرای مطمئن فرمان‌های کنترلی را امکان‌پذیر می‌کند.

• عملکرد سه‌گانه: استارت، استپ و نمایش وضعیت در یک مجموعه
• صرفه‌جویی در فضای تابلو: جایگزین چند تجهیز فرمان مجزا
• اتصال مستقیم چراغ: مناسب مدار فرمان 220 ولت
• کنتاکت‌های کاربردی: مجهز به یک کنتاکت NO و یک کنتاکت NC
• تشخیص آسان فرمان‌ها: دارای کلیدهای سبز و قرمز با فرم متمایز
• نصب استاندارد: سازگار با سوراخ تابلویی 22 میلی‌متری
• بازگشت خودکار: برخورداری از عملکرد لحظه‌ای و مکانیزم فنری
• سیم‌کشی ساده: مناسب سیم‌هایی با سطح مقطع 0.5 تا 2.5 میلی‌متر مربع
• دوام مطلوب: مناسب قطع و وصل مکرر در مدارهای کنترل

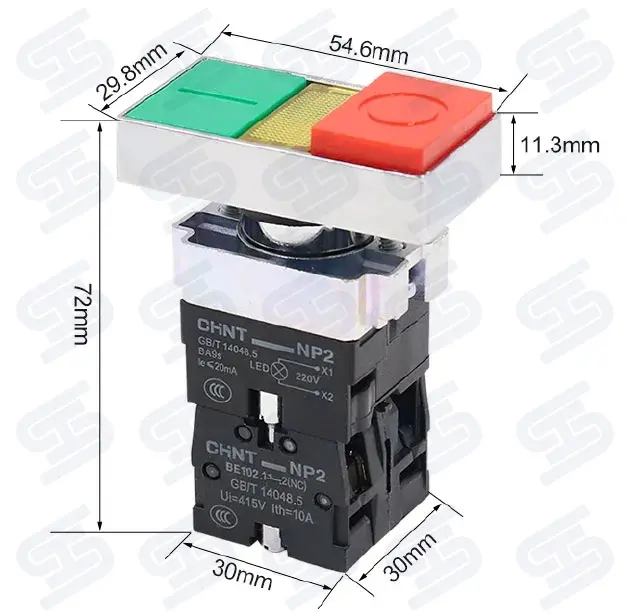

ابعاد شستی استارت استپ دوبل چراغدار چینت

قطر سوراخ محل نصب شستی استارت استپ دوبل چراغدار چینت برابر با ۲۲ میلی‌متر و ارتفاع آن از سطح محل نصب ۱۳ میلی‌متر است.
این ابعاد استاندارد باعث می‌شود نصب محصول روی تابلو برق، پنل‌های کنترلی و جعبه‌های فرمان صنعتی به‌سادگی انجام شود.

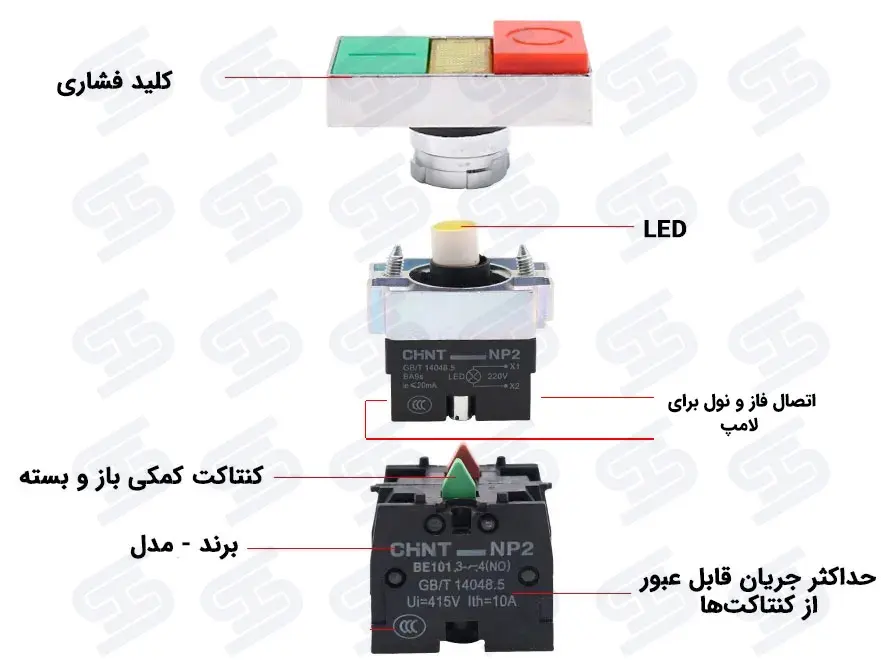

آشنایی با اجزای شستی استارت استپ دوبل چراغدار چینت

این تجهیز از سه لایه اصلی تشکیل شده است. در بالاترین قسمت، کلید فشاری دوبل با بدنه فلزی مستحکم قرار دارد.
لایه میانی شامل ماژول نوری LED و ترمینال‌های اتصال فاز و نول برای روشن شدن چراغ سیگنال است.
در لایه نهایی، بلوک کنتاکت‌های کمکی (NO برای استارت و NC برای استپ) تعبیه شده که طبق مشخصات درج شده روی بدنه، توانایی تحمل جریان حرارتی (Ith) تا ۱۰ آمپر و ولتاژ عایقی (Ui) تا ۴۱۵ ولت را دارا می‌باشد.
این ساختار ماژولار، تعمیر و تعویض قطعات را در پروژه‌های صنعتی بسیار آسان می‌کند.

کاربرد شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2

شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2 در تابلوهای کنترل موتور، پمپ، فن، کمپرسور، نوار نقاله و ماشین‌آلات کارگاهی مورد استفاده قرار می‌گیرد.
این تجهیز می‌تواند فرمان شروع و توقف را به کنتاکتور یا رله واسط ارسال کند و چراغ LED آن نیز وضعیت تعیین‌شده مدار را به اپراتور نشان دهد.
کنتاکت‌های NO و NC برای مدارهای فرمان خودنگهدار مناسب‌اند و ولتاژ 220 ولت چراغ با تابلوهایی که فاقد منبع تغذیه فرمان 24 ولت هستند سازگاری دارد.
ابعاد کم‌حجم و نصب استاندارد 22 میلی‌متری نیز آن را برای جعبه‌فرمان‌های محلی و پنل‌های دارای فضای محدود مناسب می‌کند.

اگر در پروژه خود نیازی به نشانگر نوری ندارید یا از ولتاژهای فرمان متفاوتی استفاده می‌کنید، می‌توانید از شستی استارت استپ دوبل چینت سری NP2 (بدون چراغ) استفاده کنید.
این مدل با حذف اجزای نوری، ساختاری ساده‌تر و اقتصادی‌تر داشته و برای محیط‌هایی که تمرکز اپراتور تنها بر صدور فرمان مکانیکی است، گزینه‌ای بسیار بادوام محسوب می‌شود.

خرید و استعلام قیمت شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2

قیمت شستی استارت استپ 220 ولت دوبل چراغدار چینت سری NP2 با توجه به نوع بدنه، کد فنی، درجه حفاظت، اصالت کالا، شرایط گارانتی و نوسان نرخ ارز تغییر می‌کند.
هنگام سفارش، مدل محصول و ولتاژ 220 ولت چراغ را کنترل کنید؛ زیرا خانواده NP2 با LEDهای دارای ولتاژهای متفاوت تولید می‌شود.
برای اطمینان از سازگاری شستی با مدار فرمان، دریافت مشاوره تخصصی و استعلام قیمت روز با کارشناسان الکتروشایلی تماس بگیرید.

سؤالات متداول

آیا چراغ این شستی مستقیماً به ولتاژ 220 ولت متصل می‌شود؟

بله، در نسخه دارای LED با ولتاژ نامی 220 ولت می‌توان چراغ را مطابق نقشه سازنده به مدار فرمان متصل کرد. قبل از برق‌دار کردن تجهیز، ولتاژ حک‌شده روی ماژول چراغ بررسی شود؛ زیرا همین سری با ولتاژهای دیگری نیز عرضه می‌شود.

کنتاکت 1NO+1NC شستی دوبل چینت چه کاربردی دارد؟

کنتاکت NO یا باز معمولاً برای ارسال فرمان استارت و کنتاکت NC یا بسته برای قطع فرمان و توقف استفاده می‌شود. این آرایش امکان اجرای مدار فرمان خودنگهدار کنتاکتور را فراهم می‌کند، اما سیم‌کشی نهایی باید مطابق نقشه تابلو انجام شود.

آیا این شستی می‌تواند موتور را مستقیماً روشن و خاموش کند؟

خیر، شستی NP2 یک تجهیز مدار فرمان است و نباید جریان قدرت موتور را مستقیماً قطع و وصل کند. برای کنترل موتور باید از کنتاکتور، حفاظت اضافه‌بار و تجهیزات حفاظتی متناسب با توان و جریان مصرف‌کننده استفاده شود.

شستی استارت استپ چراغدار NP2 روی چه سوراخی نصب می‌شود؟

این محصول برای نصب روی سوراخ استاندارد 22 میلی‌متری پنل یا درب تابلو طراحی شده است. فضای پشت پنل، ضخامت ورق و ابعاد کامل تجهیز نیز باید پیش از پانچ و مونتاژ بررسی شوند.

تفاوت نسخه فلزی و پلاستیکی شستی دوبل چراغدار چینت چیست؟

مدل NP2-BW8465 ساختار فلزی دارد و برای پنل‌های پرتردد یا محیط‌هایی که استحکام مکانیکی بیشتری نیاز دارند مناسب‌تر است. مدل NP2-EW8465 پلاستیکی، سبک‌تر و اقتصادی‌تر است و می‌تواند در کاربردهای عمومی استفاده شود.
