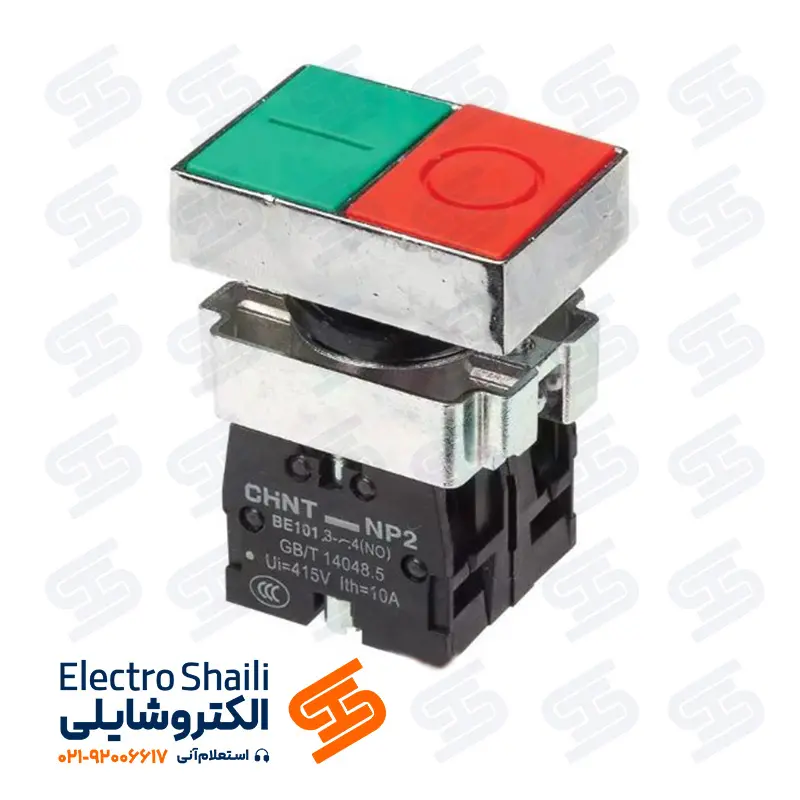

شستی استارت استپ دوبل چینت سری NP2

ویژگی‌های شستی استارت استپ دوبل چینت سری NP2

شستی استارت استپ دوبل برند CHINT با قرار دادن دو فرمان ضروری در یک بدنه، فضای موردنیاز برای نصب تجهیزات کنترلی روی تابلو را کاهش می‌دهد.
عملکرد لحظه‌ای آن باعث می‌شود وضعیت کنتاکت‌ها پس از برداشتن فشار دست به حالت اولیه بازگردد و کنترل مدار از طریق کنتاکتور یا رله انجام شود.
ترکیب 1NO+1NC، سیم‌بندی متداول مدارهای استارت و استپ را پوشش می‌دهد و رنگ‌های سبز و قرمز نیز تشخیص هر فرمان را برای اپراتور آسان می‌کنند.
بدنه فلزی و ترمینال‌های مناسب سیم‌های 0.5 تا 2.5 میلی‌متر مربع، این مدل را به انتخابی مناسب برای تابلوهای فرمان صنعتی تبدیل کرده‌اند.

ابعاد شستی دوبل استپ استارت فلزی چینت

شستی دوبل استپ استارت فلزی چینت NP2-BL8325 با یک سوراخ به قطر اسمی ۲۲ میلی‌متر روی پنل نصب می‌شود؛ قطر دقیق سوراخ‌کاری در نقشه فنی چینت ۲۲٫۳ میلی‌متر اعلام شده است.
ابعاد نمای جلویی شستی حدود ۵۵ × ۳۰ میلی‌متر، ارتفاع قسمت بیرون‌آمده از سطح پنل ۱۲ میلی‌متر و عمق مجموعه در پشت پنل حدود ۴۲ میلی‌متر است.
هر دو عملگر استپ و استارت روی یک بدنه مشترک قرار دارند؛ بنابراین برای نصب محصول تنها به یک سوراخ نیاز است.

کاربردهای شستی استارت استپ دوبل چینت سری NP2

این محصول برای ارسال دو فرمان لحظه‌ای در مدارهای کنترل طراحی شده و می‌تواند در تابلوهای برق و ایستگاه‌های فرمان به کار رود.
کنتاکت‌های آن برای تحریک یا قطع بوبین تجهیزات کنترلی مناسب‌اند، نه عبور مستقیم جریان موتور.

• کنترل استارت و استپ کنتاکتور
• راه‌اندازی و توقف موتور از طریق مدار فرمان
• استفاده در تابلو برق ماشین‌آلات صنعتی
• کنترل پمپ‌ها و سیستم‌های انتقال سیال
• نصب در تابلوهای کمپرسور و فن
• استفاده در خطوط تولید و مونتاژ
• فرمان‌دهی به رله‌ها و استارترهای الکترومغناطیسی
• تجهیز پنل‌های اپراتوری و ایستگاه‌های کنترل
• استفاده در سامانه‌های تهویه و تأسیسات
• کنترل ماشین‌آلات کارگاهی

در مجموع، این شستی برای ایجاد یک نقطه فرمان فشرده، قابل‌تشخیص و استاندارد در مدارهای کنترل صنعتی انتخاب مناسبی است.

اگر علاوه بر فرمان راه‌اندازی و توقف، به نمایش وضعیت مدار یا روشن‌بودن تجهیزات نیاز دارید، شستی استارت استپ دوبل چراغ‌دار ۲۲۰ ولت چینت سری NP2 انتخاب مناسب‌تری است.
چراغ داخلی این مدل با مدار فرمان ۲۲۰ ولت سازگار بوده و تشخیص وضعیت عملکرد دستگاه را برای اپراتور آسان‌تر می‌کند.

قیمت و خرید شستی استارت استپ دوبل چینت سری NP2

قیمت شستی استارت استپ دوبل چینت سری NP2 بر اساس کد دقیق محصول، اصالت کالا، نوع بسته‌بندی، شرایط گارانتی، موجودی بازار و نوسانات نرخ ارز تعیین می‌شود.
هنگام خرید، تطابق مدل، ترکیب کنتاکت‌ها، نوع چراغ‌دار یا بدون چراغ بودن و مشخصات درج‌شده روی بدنه را بررسی کنید.
برای دریافت راهنمایی فنی، اطمینان از انتخاب مدل مناسب و استعلام قیمت روز، با کارشناسان الکتروشایلی در تماس باشید.

سؤالات متداول

شستی استارت استپ دوبل چینت سری NP2 چه نوع کنتاکت‌هایی دارد؟

مدل رایج NP2-BL8325 دارای یک کنتاکت باز و یک کنتاکت بسته یا 1NO+1NC است. کنتاکت NO معمولاً برای فرمان استارت و کنتاکت NC برای فرمان استپ در مدار بوبین کنتاکتور استفاده می‌شود.

آیا می‌توان این شستی را مستقیماً به موتور متصل کرد؟

خیر؛ این محصول برای استفاده در مدار فرمان ساخته شده است و نباید جریان اصلی موتور از کنتاکت‌های آن عبور کند. راه‌اندازی موتور باید از طریق کنتاکتور، رله اضافه‌بار و تجهیزات حفاظتی متناسب انجام شود.

قطر سوراخ نصب شستی دوبل سری NP2 چقدر است؟

این محصول در گروه تجهیزات فرمان با قطر نصب استاندارد 22 میلی‌متر قرار دارد. پیش از ایجاد سوراخ روی پنل، بهتر است ابعاد نسخه خریداری‌شده و نقشه نصب آن نیز بررسی شود.

تفاوت NP2-BL8325 با NP2-BW8465 چیست؟

مدل NP2-BL8325 یک شستی دوبل لحظه‌ای بدون چراغ است، اما NP2-BW8465 ساختار چراغ‌دار دارد و می‌تواند نمایش دیداری وضعیت را نیز فراهم کند. هنگام سفارش مدل چراغ‌دار باید ولتاژ LED متناسب با مدار انتخاب شود.

جریان 10 آمپر درج‌شده برای این شستی به چه معناست؟

عدد 10 آمپر نشان‌دهنده جریان حرارتی قراردادی Ith است و به معنی امکان کنترل مستقیم یک موتور 10 آمپری نیست. ظرفیت واقعی کنتاکت به رده بهره‌برداری، نوع بار و ولتاژ مدار بستگی دارد؛ برای مثال، جریان کاری در رده AC-15 با تغییر ولتاژ متفاوت خواهد بود.
