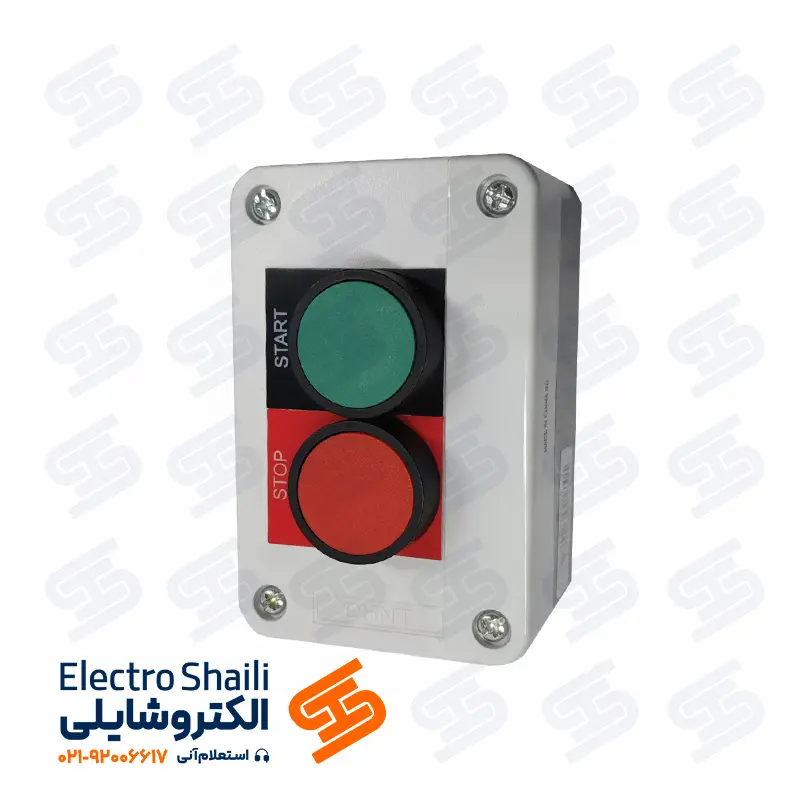

جعبه دو شستی چینت سری NP2

Name: خرید جعبه دو شستی چینت سری NP2 + مشخصات فنی
SKU: NP2-B211H29

جعبه دو شستی چینت سری NP2 برای کنترل دستی تجهیزات الکتریکی در مدارهایی طراحی شده است که به دو فرمان مستقل مانند روشن و خاموش نیاز دارند.
رنگ‌بندی استاندارد کلیدها باعث می‌شود اپراتور بتواند وضعیت هر فرمان را به‌سرعت تشخیص دهد و احتمال خطای انسانی کاهش پیدا کند.
کنتاکت‌های سری NP2 قابلیت استفاده در مدارهای کنترل AC و DC را دارند و برای فرمان دادن به بوبین کنتاکتور، رله واسط و تجهیزات مشابه مناسب‌اند.
ساختار مقاوم این مجموعه، دوام مطلوبی در استفاده‌های مکرر صنعتی فراهم می‌کند.

برند چینت

کشور سازنده چین

نوع کنتاکت کمکی 1NO + 1NC

تماس بگیرید

استعلام قیمت روز

021-92006617 021-66170062 021-66170063 021-66170064

مشخصات فنی

برند چینت

کشور سازنده چین

نوع کنتاکت کمکی 1NO + 1NC

توضیحات کامل محصول

جعبه دو شستی چینت سری NP2 یک مجموعه کنترلی کاربردی برای ارسال فرمان‌های استارت و استپ در تابلوهای برق، خطوط تولید و ماشین‌آلات صنعتی است.
این محصول معمولاً از یک شستی سبز با کنتاکت باز NO و یک شستی قرمز با کنتاکت بسته NC تشکیل می‌شود.
عملکرد لحظه‌ای و بازگشت فنری شستی‌ها، کنترل سریع و مطمئن کنتاکتور یا رله را امکان‌پذیر می‌کند.
طراحی صنعتی، نصب ساده و سازگاری با مدارهای فرمان متداول، این محصول را به گزینه‌ای مناسب برای پروژه‌های اتوماسیون تبدیل کرده است.

جدول مشخصات فنی

ویژگی	مقدار/توضیحات
نام محصول	جعبه دو شستی چینت سری NP2
برند	چینت CHINT
سری محصول	NP2
نوع تجهیز	جعبه فرمان دو شستی
عملکرد متداول	استارت و استپ
تعداد شستی	۲ عدد
رنگ شستی‌ها	سبز برای استارت و قرمز برای استپ
نوع عملکرد	لحظه‌ای با بازگشت فنری
آرایش متداول کنتاکت‌ها	یک کنتاکت باز و یک کنتاکت بسته 1NO + 1NC
حداکثر ولتاژ کاری AC سری	تا 415V AC، متناسب با رده بهره‌برداری
حداکثر ولتاژ کاری DC سری	تا 250V DC، متناسب با رده بهره‌برداری
ولتاژ عایقی نامی سری	690V
جریان حرارتی قراردادی	10A
فرکانس کاری	50/60Hz
رده بهره‌برداری	AC-15 و DC-13
استاندارد ساخت	IEC/EN 60947-5-1
روش اتصال	ترمینال پیچی
دمای کار معمول	از -5 تا +40°C
کاربرد	مدار فرمان کنتاکتور، موتور، پمپ و ماشین‌آلات
کشور سازنده برند	چین

ویژگی‌های جعبه دو شستی چینت سری NP2

جعبه دو شستی چینت سری NP2 با ترکیب دو فرمان مجزا، امکان کنترل ساده و سریع تجهیزات صنعتی را فراهم می‌کند.
استفاده از شستی سبز و قرمز، تشخیص فرمان استارت و استپ را برای اپراتور آسان‌تر کرده و به کاهش اشتباه هنگام بهره‌برداری کمک می‌کند.
کنتاکت‌های لحظه‌ای این سری برای ارسال فرمان به مدار کنترل طراحی شده‌اند و نباید به‌عنوان کلید قطع و وصل مستقیم بارهای قدرت استفاده شوند.
ترمینال‌های پیچی، سیم‌بندی و سرویس دوره‌ای محصول را ساده‌تر می‌کنند.

برای مدارهایی که علاوه بر استارت و استپ به فرمانی مانند حرکت معکوس، ریست یا حالت اضطراری نیاز دارند، می‌توان از جعبه سه‌ شستی چینت سری NP2 با تعداد فرمان بیشتر استفاده کرد.

کاربرد جعبه دو شستی CHINT سری NP2

جعبه دو شستی چینت سری NP2 در مدارهای فرمان الکتروموتور، پمپ، فن، نوار نقاله، دستگاه بسته‌بندی و ماشین‌آلات کارگاهی مورد استفاده قرار می‌گیرد.
این محصول می‌تواند فرمان استارت و استپ را به بوبین کنتاکتور، رله واسط یا ورودی دیجیتال PLC منتقل کند.
در تابلوهای برق صنعتی نیز از آن برای کنترل دستی تجهیزات و ایجاد یک رابط ساده میان اپراتور و مدار فرمان استفاده می‌شود.
توجه به این نکته ضروری است که شستی‌های این جعبه برای قطع و وصل مستقیم بارهای قدرت طراحی نشده‌اند و بار اصلی باید از طریق تجهیزاتی مانند کنتاکتور کنترل شود.

خرید و استعلام قیمت جعبه دو شستی چینت سری NP2

قیمت جعبه دو شستی چینت سری NP2 با توجه به کد کامل محصول، نوع و تعداد کنتاکت‌ها، جنس بدنه، درجه حفاظت، اصالت کالا، شرایط گارانتی و نوسانات نرخ ارز تعیین می‌شود.
هنگام خرید باید ترکیب کنتاکت‌های NO و NC، ولتاژ مدار فرمان و شرایط محیط نصب بررسی شود.
برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت روز جعبه دو شستی چینت سری NP2 با کارشناسان الکتروشایلی در تماس باشید.

سؤالات متداول

جعبه دو شستی چینت سری NP2 چه کاربردی دارد؟

این محصول برای ارسال دو فرمان مستقل، معمولاً استارت و استپ، به مدار کنترل استفاده می‌شود. شستی‌ها می‌توانند بوبین کنتاکتور، رله واسط یا ورودی دیجیتال PLC را کنترل کنند.

ترکیب کنتاکت‌های جعبه دو شستی چینت سری NP2 چیست؟

در پیکربندی متداول استارت و استپ، شستی سبز دارای کنتاکت باز NO و شستی قرمز دارای کنتاکت بسته NC است. بااین‌حال، ترکیب نهایی کنتاکت‌ها باید بر اساس کد کامل محصول بررسی شود.

آیا می‌توان موتور را مستقیماً با این جعبه دو شستی کنترل کرد؟

خیر، کنتاکت‌های شستی برای مدار فرمان طراحی شده‌اند و نباید جریان اصلی موتور را مستقیماً قطع و وصل کنند. برای کنترل موتور باید از کنتاکتور و تجهیزات حفاظتی مناسب استفاده شود.

تفاوت کنتاکت NO و NC در مدار استارت و استپ چیست؟

کنتاکت NO در حالت عادی باز است و با فشردن شستی استارت بسته می‌شود. کنتاکت NC در حالت عادی بسته است و با فشردن شستی استپ مسیر تغذیه بوبین کنتاکتور را قطع می‌کند.

هنگام خرید جعبه دو شستی چینت سری NP2 چه مواردی باید بررسی شوند؟

کد کامل محصول، تعداد و نوع کنتاکت‌ها، ولتاژ مدار فرمان، درجه حفاظت جعبه، جنس بدنه و شرایط محیط نصب باید کنترل شوند. اصالت کالا و گارانتی تأمین‌کننده نیز در انتخاب محصول اهمیت دارند.
