شستی استپ 220 ولت چراغدار قرمز چینت سری NP2

Name: خرید شستی استپ 220ولت چراغدار قرمز چینت سری NP2 + مشخصات فنی
SKU: NP2-BW-3462-LED-220V

شستی استپ 220 ولت چراغدار قرمز چینت سری NP2 برای ایجاد یک نقطه توقف مشخص و قابل‌تشخیص در سیستم‌های اتوماسیون طراحی شده است.
استفاده از نشانگر نوری قرمز، وضعیت عملکرد شستی را با وضوح بیشتری به اپراتور نمایش می‌دهد و احتمال خطای کاربری را کاهش می‌دهد.
بدنه صنعتی، ترمینال‌های پیچی و سازگاری با سوراخ استاندارد تابلو، نصب و سیم‌کشی آن را ساده می‌کند.
این شستی برای مدارهای فرمان 220 ولت در خطوط تولید، پمپ‌ها، فن‌ها و ماشین‌آلات صنعتی انتخابی کاربردی است.

برند چینت

کشور سازنده چین

نوع کنتاکت کمکی 1NC

ولتاژ کاری 220VAC

تماس بگیرید

شستی استپ 220 ولت چراغدار قرمز چینت سری NP2

استعلام قیمت روز

021-92006617 021-66170062 021-66170063 021-66170064

مشخصات فنی

برند چینت

کشور سازنده چین

نوع کنتاکت کمکی 1NC

ولتاژ کاری 220VAC

جنس بدنه فلزی

سری NP2

توضیحات کامل محصول

شستی استپ 220 ولت چراغدار قرمز چینت سری NP2 یکی از تجهیزات فرمان پرکاربرد برای توقف ماشین‌آلات و مدارهای کنترل صنعتی است.
چراغ داخلی 220 ولت، مشاهده وضعیت شستی را در تابلوهای برق و محیط‌های کم‌نور آسان می‌کند و رنگ قرمز آن تشخیص فرمان توقف را سرعت می‌بخشد.
این محصول از برند چینت الکتریک با ساختار پنلی و قطر نصب استاندارد 22 میلی‌متر، روی انواع تابلوهای فرمان و پنل‌های اپراتوری نصب می‌شود. کنتاکت بسته یا NC آن نیز امکان قطع مدار فرمان هنگام فشردن شستی را فراهم می‌کند.

جدول مشخصات فنی

ویژگی	مقدار/توضیحات
برند	چینت (CHINT)
سری محصول	NP2
نوع محصول	شستی استپ چراغ‌دار
رنگ شستی	قرمز
ولتاژ چراغ	220 ولت AC
نوع عملکرد	فشاری، بازگشت فنری
آرایش کنتاکت	یک کنتاکت بسته (1NC)
کاربرد کنتاکت	قطع مدار فرمان هنگام فشردن شستی
قطر استاندارد نصب	22 میلی‌متر، کلاس برش پنل 22 تا 22.5 میلی‌متر
روش نصب	نصب پنلی
نوع ترمینال	پیچی
رده کاری مرجع سری	AC-15
ظرفیت مرجع کنتاکت	تا 3 آمپر در 240 ولت AC بر اساس گواهی خانواده NP2
استاندارد مرجع	IEC/EN 60947-5-1
محل استفاده	تابلو برق، مدار فرمان و پنل اپراتوری
وضعیت نمایش	نشانگر نوری قرمز برای تشخیص بهتر وضعیت

ویژگی‌های شستی استپ 220 ولت چراغدار قرمز چینت سری NP2

این شستی از ترکیب یک عملگر قرمز، چراغ داخلی 220 ولت و بلوک کنتاکت صنعتی تشکیل شده است و فرمان توقف را به‌صورت مکانیکی به مدار کنترل انتقال می‌دهد.
طراحی ماژولار سری NP2، نصب، سیم‌کشی و تعویض بلوک کنتاکت را در تابلوهای صنعتی ساده‌تر می‌کند.
قطر نصب استاندارد 22 میلی‌متر نیز باعث می‌شود محصول با بسیاری از پنل‌ها و جعبه‌شستی‌های متداول سازگار باشد.
کنتاکت NC در کاربرد استپ، هنگام فشردن شستی باز شده و مسیر تغذیه بوبین کنتاکتور یا ورودی کنترل را قطع می‌کند.

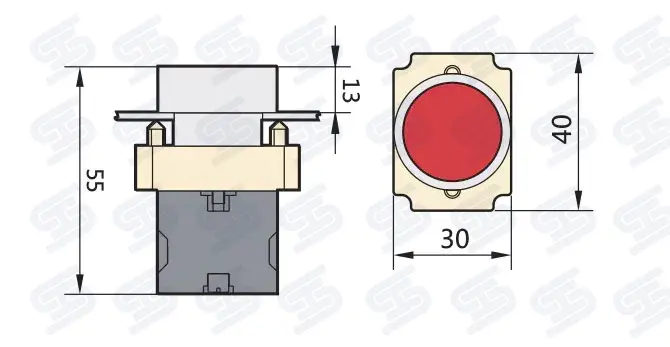

ابعاد شستی استپ چراغ‌دار قرمز ۲۲۰ ولت چینت سری NP2

شستی استپ چراغ‌دار قرمز ۲۲۰ ولت چینت سری NP2 برای نصب در سوراخ استاندارد با قطر ۲۲ میلی‌متر طراحی شده و ابعاد نمای جلویی آن ۳۰ × ۴۰ میلی‌متر است.
عمق کلی شستی ۵۵ میلی‌متر و میزان بیرون‌زدگی آن از سطح پنل ۱۳ میلی‌متر است.

ابعاد شستی استپ 220 ولت چراغدار قرمز چینت سری NP2

کاربرد شستی استپ 220 ولت چراغدار قرمز چینت سری NP2

این محصول برای ارسال فرمان توقف و نمایش نوری وضعیت در تابلوهای کنترل و ماشین‌آلات به کار می‌رود.
کنتاکت بسته شستی را می‌توان در مسیر بوبین کنتاکتور، رله واسط یا ورودی سیستم کنترل قرار داد.

مدار فرمان موتورهای الکتریکی
تابلوهای کنتاکتوری و رله‌ای
مدارهای راه‌اندازی مستقیم موتور
مدارهای ستاره مثلث
پنل کنترل پمپ و بوسترپمپ
تابلوهای کنترل فن و هواکش صنعتی
نوار نقاله و خطوط مونتاژ
ماشین‌آلات بسته‌بندی
ورودی فرمان PLC
جعبه‌شستی‌های صنعتی
تابلوهای کنترل کارگاهی و ساختمانی

برای تکمیل مدار استارت و استپ، استفاده از شستی استارت ۲۲۰ ولت چراغ‌دار سبز چینت سری NP2 پیشنهاد می‌شود.
این شستی با کنتاکت لحظه‌ای باز یا NO، فرمان راه‌اندازی را به کنتاکتور یا سیستم کنترل ارسال می‌کند و چراغ سبز آن می‌تواند فعال‌بودن مدار یا کارکرد دستگاه را نمایش دهد.

خرید و استعلام قیمت شستی استپ 220 ولت چراغدار قرمز چینت سری NP2

قیمت شستی استپ چراغدار چینت با توجه به نرخ ارز، کد کامل محصول، نوع و تعداد کنتاکت‌ها، اصالت کالا، شرایط گارانتی و موجودی بازار تغییر می‌کند.
هنگام سفارش باید ولتاژ چراغ 220V AC، رنگ قرمز، نوع عملکرد و آرایش کنتاکت موردنیاز کنترل شود.
برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت روز شستی‌های سری NP2 با کارشناسان الکتروشایلی در تماس باشید.

سوالات متداول

شستی استپ چراغدار چینت سری NP2 چه نوع کنتاکتی دارد؟

نسخه متداول این محصول برای فرمان استپ دارای یک کنتاکت بسته یا 1NC است. این کنتاکت با فشردن شستی باز می‌شود و مدار فرمان را قطع می‌کند. بااین‌حال، آرایش کنتاکت باید براساس کد کامل درج‌شده روی محصول بررسی شود.

چراغ این شستی را می‌توان مستقیماً به برق 220 ولت متصل کرد؟

در نسخه‌ای که چراغ آن برای 220V AC طراحی شده است، اتصال چراغ به ولتاژ 220 ولت مجاز است. پیش از سیم‌کشی، ولتاژ حک‌شده روی ماژول چراغ کنترل شود؛ زیرا این سری با ولتاژهای دیگری مانند 24 ولت نیز عرضه می‌شود.

قطر سوراخ موردنیاز برای نصب شستی NP2 چقدر است؟

محصولات سری NP2 در کلاس نصب استاندارد 22 میلی‌متر قرار دارند. باتوجه‌به طراحی پنل و تلرانس سازنده، قطر برش معمولاً 22 تا 22.5 میلی‌متر در نظر گرفته می‌شود.

آیا این محصول همان شستی توقف اضطراری است؟

خیر. شستی استپ معمولی غالباً دارای عملکرد لحظه‌ای و بازگشت فنری است، اما شستی توقف اضطراری معمولاً سر قارچی، مکانیزم قفل‌شونده و الزامات ایمنی متفاوتی دارد. برای مدار ایمنی باید از شستی امرجنسی مناسب و تجهیزات ایمنی استاندارد استفاده شود.

آیا شستی استپ 220 ولت NP2 را می‌توان به PLC متصل کرد؟

بله، کنتاکت خشک شستی را می‌توان با رعایت ولتاژ و جریان مجاز به ورودی PLC متصل کرد. چراغ 220 ولت باید مدار تغذیه جداگانه و متناسب با ولتاژ نامی خود داشته باشد و نباید مستقیماً به ورودی کم‌ولتاژ PLC وصل شود.
