استپ ایمرجنسی ساده چینت سری NP2

استپ ایمرجنسی ساده چینت سری NP2 کد NP2-BC42 یک شستی قارچی قرمز، بدون چراغ و مجهز به یک کنتاکت نرمال‌بسته 1NC است که برای صدور سریع فرمان توقف در مدارهای فرمان به کار می‌رود.
سر قارچی ۴۰ میلی‌متری این محصول دسترسی و تشخیص آن را روی تابلو آسان می‌کند و مکانیزم فنری، پس از برداشتن فشار، شستی را به حالت اولیه بازمی‌گرداند.
این مدل در سوراخ استاندارد ۲۲ میلی‌متری نصب می‌شود و جریان حرارتی قراردادی آن ۱۰ آمپر است.
کیفیت ساخت مناسب سری NP2، این شستی را به گزینه‌ای اقتصادی برای تابلوهای کنترل و ماشین‌آلات عمومی تبدیل کرده است.
توجه داشته باشید که عملکرد NP2-BC42 لحظه‌ای است و برای توقف اضطراری نیازمند قفل مکانیکی، باید از استپ ایمرجنسی قفل شو چینت سری NP2 استفاده شود.

جدول مشخصات فنی

مزایای استپ امرجنسی ساده چینت سری NP2

این استپ امرجنسی برند چینت به دلیل طراحی قابل‌تشخیص، نصب استاندارد و کنتاکت نرمال‌بسته، راهکاری کاربردی برای اجرای فرمان توقف در تابلوهای کنترل است.
کیفیت ساخت مناسب و سیم‌بندی آسان نیز استفاده از آن را در پروژه‌های صنعتی و عمومی تسهیل می‌کند.

• تشخیص سریع عملگر: سر قارچی قرمز و بزرگ، دسترسی اپراتور به شستی را آسان می‌کند.
• قطع مؤثر مدار فرمان: کنتاکت 1NC با فشرده‌شدن شستی، مسیر فرمان را باز می‌کند.
• بازگشت خودکار: مکانیزم فنری پس از رهاشدن، عملگر را به وضعیت اولیه برمی‌گرداند.
• نصب استاندارد: قابلیت نصب در سوراخ متداول ۲۲ میلی‌متری تابلو برق را دارد.
• سیم‌بندی آسان: ترمینال‌های محصول امکان اتصال هادی تا سطح مقطع ۲٫۵ میلی‌متر مربع را فراهم می‌کنند.
• ابعاد مناسب سر شستی: قطر ۴۰ میلی‌متری، سطح تماس کافی برای اجرای سریع فرمان ایجاد می‌کند.
• سازگاری صنعتی: برای مدارهای فرمان AC و DC در رده‌های کاری تعریف‌شده قابل استفاده است.
• ارزش خرید مناسب: ترکیبی از عملکرد کاربردی، برند معتبر و هزینه اقتصادی ارائه می‌دهد.

کاربرد استپ ایمرجنسی ساده چانت سری NP2

شستی قارچی چینت را می‌توان در تابلوهای فرمان موتور، ماشین‌آلات سبک، خطوط مونتاژ، سیستم‌های نوار نقاله و تابلوهای کنترل پمپ یا فن به کار برد.
کنتاکت نرمال‌بسته این محصول امکان قرارگرفتن آن در مسیر بوبین کنتاکتور، رله واسط یا ورودی کنترلی را فراهم می‌کند تا با فشردن شستی، فرمان توقف صادر شود.
این مدل برای پنل‌های اپراتوری و تابلوهای آموزشی نیز کاربرد دارد؛ زیرا سر قارچی آن به‌سادگی قابل مشاهده و استفاده است.
بااین‌حال، چون شستی پس از رهاشدن به‌صورت خودکار بازمی‌گردد، نباید بدون بررسی الزامات ایمنی به‌جای یک استپ اضطراری قفل‌شونده استفاده شود.

قیمت و خرید استپ ایمرجنسی ساده چینت سری NP2

قیمت شستی قارچی چینت NP2-BC42 با توجه به نوسانات نرخ ارز، اصالت کالا، شرایط تأمین، نوع گارانتی و موجودی بازار تغییر می‌کند.
هنگام خرید این محصول، کد فنی NP2-BC42، ترکیب کنتاکت 1NC، عملکرد لحظه‌ای و قطر سر قارچی را با نیاز مدار تطبیق دهید.

اگر کاربرد شما توقف اضطراری واقعی است، لازم است پیش از سفارش مشخص شود که مدار به شستی لحظه‌ای یا استپ اضطراری قفل‌شونده با ریست دستی نیاز دارد.
برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت روز، با کارشناسان الکتروشایلی در لاله‌زار تهران تماس بگیرید.

سؤالات متداول

آیا این شستی برای توقف اضطراری استاندارد مناسب است؟

خیر؛ مدل NP2-BC42 دارای عملکرد لحظه‌ای و برگشت فنری است و پس از برداشتن فشار به وضعیت اولیه بازمی‌گردد. در مدارهایی که توقف اضطراری باید تا زمان ریست دستی برقرار بماند، استفاده از شستی قفل‌شونده‌ای مانند چینت NP2-BS542 مناسب‌تر است.

این محصول چه نوع کنتاکتی دارد؟

این شستی به یک کنتاکت نرمال‌بسته یا 1NC مجهز شده است. کنتاکت در حالت عادی بسته است و با فشردن عملگر، مسیر مدار فرمان را باز می‌کند؛ بنابراین می‌توان از آن برای قطع فرمان بوبین کنتاکتور یا رله استفاده کرد.

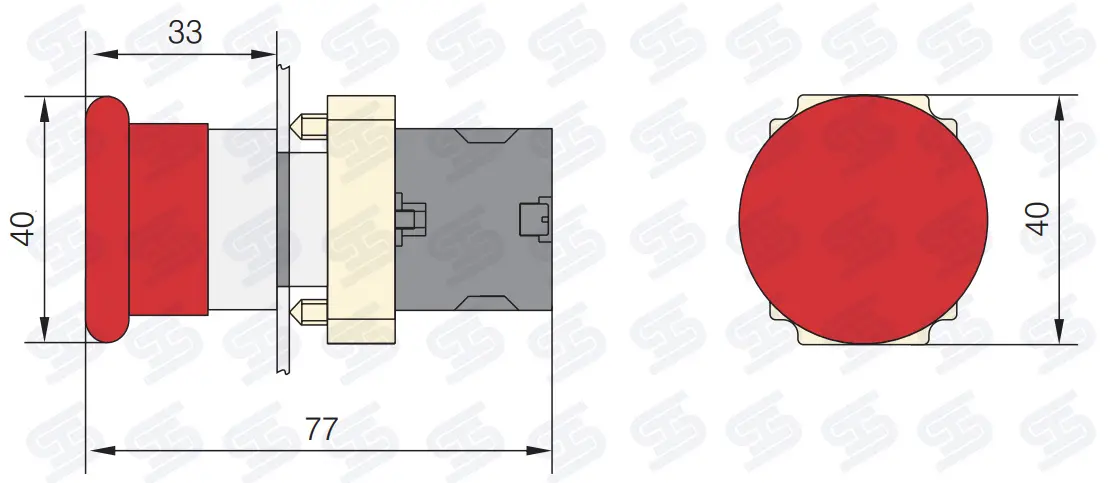

ابعاد سر قارچی و سوراخ نصب شستی چقدر است؟

قطر سر قارچی این محصول ۴۰ میلی‌متر است و روی سوراخ استاندارد ۲۲ میلی‌متری تابلو نصب می‌شود. بااین‌حال، بهتر است پیش از سوراخ‌کاری نهایی، ابعاد بدنه و دستورالعمل نصب سازنده بررسی شود.

آیا می‌توان این شستی را مستقیماً در مسیر تغذیه موتور قرار داد؟

این محصول اساساً برای استفاده در مدار فرمان طراحی شده است و معمولاً در مسیر بوبین کنتاکتور، رله واسط یا ورودی کنترل نصب می‌شود. جریان مجاز کنتاکت نیز باید براساس ولتاژ مدار و رده بهره‌برداری AC-15 یا DC-13 بررسی شود؛ بنابراین قرار دادن مستقیم آن در مدار قدرت موتور توصیه نمی‌شود.

تفاوت شستی لحظه‌ای با استپ اضطراری قفل‌شونده چیست؟

شستی لحظه‌ای پس از رهاشدن به‌صورت خودکار به وضعیت اولیه بازمی‌گردد، اما استپ اضطراری قفل‌شونده پس از فشرده‌شدن در وضعیت قطع باقی می‌ماند و باید به‌صورت دستی ریست شود. به همین دلیل، انتخاب نوع شستی باید براساس ارزیابی ریسک، طراحی مدار و الزامات ایمنی دستگاه انجام گیرد.
