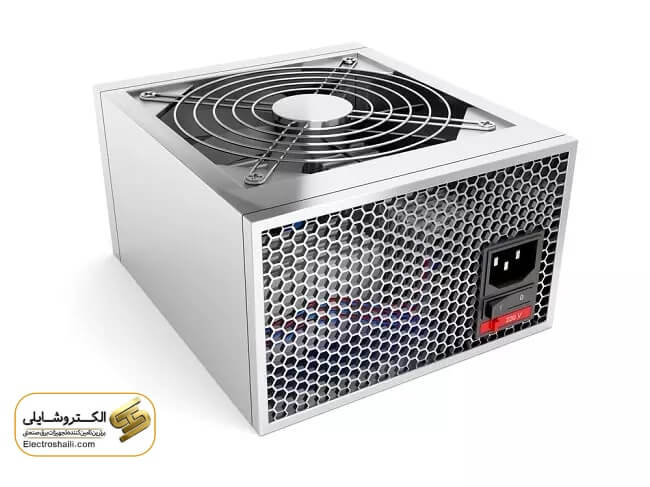

منبع تغذیه چیست؟ و چه کاربردی در اتوماسیون دارد؟

منبع تغذیه چیست؟ و چه کاربردی در اتوماسیون دارد؟

منبع تغذیه یکی از اجزای اساسی و حیاتی هر سیستم الکترونیکی و صنعتی است که وظیفه تأمین انرژی الکتریکی برای دیگر اجزا و دستگاه‌ها را بر عهده دارد. بدون وجود یک منبع تغذیه مناسب و قابل اعتماد، عملکرد صحیح و پایدار دستگاه‌های مختلف امکان‌پذیر نخواهد بود. منابع تغذیه نه تنها در تجهیزات الکترونیکی کوچک مانند گوشی‌های همراه و لپ‌تاپ‌ها، بلکه در سیستم‌های پیچیده و بزرگ صنعتی نیز نقش مهمی ایفا می‌کنند.

با توجه به اهمیت روزافزون اتوماسیون صنعتی و استفاده گسترده از سیستم‌های کنترل خودکار، نقش منابع تغذیه در این حوزه بیش از پیش مورد توجه قرار گرفته است. اتوماسیون صنعتی، که شامل استفاده از سیستم‌های کامپیوتری و الکترونیکی برای کنترل و نظارت بر فرآیندهای تولیدی است، نیازمند تأمین انرژی الکتریکی پایدار و قابل اطمینان برای عملکرد صحیح دستگاه‌ها و سیستم‌های مختلف است.

در این مقاله، به بررسی انواع مختلف منابع تغذیه، اجزای اصلی آن‌ها و نحوه عملکردشان خواهیم پرداخت. همچنین کاربردهای منابع تغذیه در اتوماسیون صنعتی و چالش‌های مرتبط با آن‌ها را مورد بررسی قرار خواهیم داد. با شناخت دقیق‌تر از این موضوع، می‌توان به اهمیت و نقش حیاتی منابع تغذیه در بهبود کارایی و بهره‌وری سیستم‌های اتوماسیون پی برد و راهکارهای مناسبی برای انتخاب و استفاده بهینه از آن‌ها ارائه داد.

تعریف منبع تغذیه

منبع تغذیه دستگاهی است که انرژی الکتریکی را از یک منبع دریافت و آن را به ولتاژ، جریان و فرکانس مورد نیاز دستگاه‌ها و سیستم‌های الکتریکی تبدیل می‌کند. این دستگاه‌ها معمولاً به دو دسته اصلی تقسیم می‌شوند: منابع تغذیه AC (جریان متناوب) و منابع تغذیه DC (جریان مستقیم). هر یک از این دسته‌ها برای کاربردهای خاصی طراحی شده‌اند. منابع تغذیه AC برای تأمین انرژی دستگاه‌هایی که با ولتاژ متناوب کار می‌کنند، مانند موتورهای الکتریکی و برخی لوازم خانگی، استفاده می‌شوند. از سوی دیگر، منابع تغذیه DC برای تأمین انرژی دستگاه‌هایی که به ولتاژ مستقیم نیاز دارند، مانند مدارات الکترونیکی و رایانه‌ها، به کار می‌روند.

منابع تغذیه می‌توانند از نوع خطی یا سوئیچینگ باشند. منابع تغذیه خطی با استفاده از ترانسفورماتور ها و تثبیت‌کننده‌ها، ولتاژ خروجی را به طور پیوسته تنظیم می‌کنند، در حالی که منابع تغذیه سوئیچینگ با استفاده از تکنیک‌های تغییر سریع حالت، بهره‌وری بالاتری دارند و اندازه کوچک‌تری دارند.

اهمیت منبع تغذیه در سیستم‌های الکترونیکی و صنعتی

منبع تغذیه یکی از اجزای اساسی هر سیستم الکترونیکی و صنعتی است که بدون آن، هیچ‌یک از دستگاه‌ها و مدارات قادر به عملکرد صحیح نخواهند بود. اهمیت منبع تغذیه در چندین جنبه اساسی قابل بررسی است:

تأمین انرژی پایدار: دستگاه‌ها و سیستم‌های الکترونیکی برای عملکرد صحیح و بدون وقفه نیازمند تأمین انرژی پایدار هستند. هرگونه نوسان یا قطع برق می‌تواند باعث اختلال در عملکرد و حتی خرابی دستگاه‌ها شود. منابع تغذیه با تثبیت ولتاژ و جریان، از این نوسانات جلوگیری می‌کنند.

حفاظت از دستگاه‌ها: منابع تغذیه معمولاً مجهز به مدارهای حفاظتی هستند که از دستگاه‌ها در برابر اضافه ولتاژ، اضافه جریان، و کوتاه‌مدت‌های ناخواسته محافظت می‌کنند. این ویژگی‌ها باعث افزایش عمر مفید دستگاه‌ها و کاهش هزینه‌های نگهداری می‌شود.

بهبود کارایی سیستم‌ها: منابع تغذیه با کارایی بالا می‌توانند به کاهش مصرف انرژی کمک کنند، که این امر به ویژه در صنایع بزرگ که مصرف انرژی بالایی دارند، اهمیت ویژه‌ای دارد. بهره‌وری بالاتر منابع تغذیه به معنای کاهش هزینه‌های انرژی و افزایش سودآوری است.

کاربردهای خاص در اتوماسیون صنعتی: در سیستم‌های اتوماسیون صنعتی، منابع تغذیه نقش حیاتی در تغذیه سیستم‌های کنترل، سنسورها، عملگرها و PLCها (کنترلرهای منطقی برنامه‌پذیر) ایفا می‌کنند. عملکرد صحیح این سیستم‌ها وابسته به تأمین انرژی پایدار و قابل اطمینان است.

ویژگی‌های منبع تغذیه

منابع تغذیه با توجه به کاربرد و نیازهای مختلف، دارای ویژگی‌های متعددی هستند که برخی از مهم‌ترین آن‌ها عبارتند از:

توان و ولتاژ خروجی: یکی از مهم‌ترین ویژگی‌های منابع تغذیه، توان و ولتاژ خروجی آن‌ها است که باید متناسب با نیاز دستگاه‌ها و سیستم‌های مصرف‌کننده باشد. منابع تغذیه می‌توانند دارای ولتاژ و جریان خروجی متغیر یا ثابت باشند.

بهره‌وری انرژی: بهره‌وری منابع تغذیه نشان‌دهنده نسبت انرژی خروجی به انرژی ورودی است. منابع تغذیه با بهره‌وری بالا، انرژی کمتری تلف می‌کنند و باعث کاهش هزینه‌های انرژی می‌شوند. منابع تغذیه سوئیچینگ معمولاً بهره‌وری بالاتری نسبت به منابع تغذیه خطی دارند.

پایداری و دقت ولتاژ: منابع تغذیه باید قادر به تأمین ولتاژ پایدار و دقیق باشند. هرگونه نوسان یا افت ولتاژ می‌تواند عملکرد دستگاه‌های الکترونیکی را مختل کند. منابع تغذیه با تثبیت‌کننده‌های قوی، ولتاژ خروجی را در سطح مطلوب نگه می‌دارند.

حفاظت‌های متعدد: منابع تغذیه معمولاً دارای مدارهای حفاظتی مانند حفاظت در برابر اضافه ولتاژ، اضافه جریان، دمای بیش از حد، و اتصال کوتاه هستند. این ویژگی‌ها از دستگاه‌ها در برابر آسیب‌های احتمالی محافظت می‌کنند.

طول عمر و قابلیت اطمینان: منابع تغذیه باید دارای طول عمر بالا و قابلیت اطمینان باشند تا در شرایط مختلف کاری به خوبی عمل کنند. این ویژگی‌ها به خصوص در صنایع حساس و کاربردهای بحرانی اهمیت دارند.

اندازه و وزن: اندازه و وزن منابع تغذیه نیز می‌تواند بسته به کاربرد و فضای موجود مهم باشد. منابع تغذیه سوئیچینگ به دلیل بهره‌وری بالا و اندازه کوچک‌تر، در بسیاری از کاربردها ترجیح داده می‌شوند.

این ویژگی‌ها و جنبه‌ها نشان‌دهنده اهمیت و نقش کلیدی منابع تغذیه در سیستم‌های الکترونیکی و صنعتی هستند. با توجه به این ویژگی‌ها، انتخاب منبع تغذیه مناسب می‌تواند تأثیر بسزایی در عملکرد و بهره‌وری سیستم‌ها داشته باشد.

عملکرد منبع تغذیه

عملکرد منبع تغذیه در اتوماسیون صنعتی اساساً بر پایه سه وظیفه اصلی استوار است:

تبدیل ولتاژ: یکی از وظایف اصلی منبع تغذیه در اتوماسیون صنعتی، تبدیل ولتاژ است. برق شبکه عموماً دارای ولتاژها و فرکانس‌های متفاوت است که ممکن است با نیازهای دستگاه‌ها و تجهیزات صنعتی همخوانی نداشته باشد. منابع تغذیه با ترانسفورماتورها و مدارهای تبدیل ولتاژ، ولتاژ ورودی را به ولتاژ مطلوب برای تجهیزات و دستگاه‌های صنعتی تبدیل می‌کنند.

تثبیت ولتاژ و جریان: یکی از اهمیت‌ترین وظایف منبع تغذیه، تثبیت ولتاژ و جریان است. تغییرات ناگهانی در ولتاژ یا جریان برق می‌تواند به دستگاه‌ها و تجهیزات الکترونیکی صدمه بزند. منابع تغذیه با استفاده از مدارهای تثبیت‌کننده و فیلترها، ولتاژ و جریان خروجی را پایدار نگه می‌دارند تا از آسیب به دستگاه‌های متصل و اختلال در عملکرد آنها جلوگیری شود.

محافظت در برابر نوسانات و مشکلات برق: منابع تغذیه در اتوماسیون صنعتی باید از ویژگی‌های محافظتی برخوردار باشند تا در برابر نوسانات و مشکلات برقی مانند افزایش یا کاهش ولتاژ، نوسانات فرکانس، نویزهای الکترومغناطیسی و سایر مشکلات مربوط به شبکه برق، دستگاه‌ها و تجهیزات را محافظت کنند. این محافظت‌ها معمولاً شامل فیلترها، سیستم‌های محافظتی، و قطعات الکترونیکی اختصاصی برای کنترل و مدیریت ولتاژ و جریان ورودی می‌شود.

انواع منبع تغذیه

منابع تغذیه به انواع مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به بررسی برخی از انواع مهم منابع تغذیه می‌پردازیم:

منبع تغذیه AC

منبع تغذیه AC (جریان متناوب) انرژی الکتریکی را به صورت جریان متناوب تولید و تامین می‌کند. این نوع منبع تغذیه معمولاً برای دستگاه‌هایی که با ولتاژ AC کار می‌کنند، مانند موتورهای الکتریکی، لوازم خانگی، و برخی از تجهیزات صنعتی استفاده می‌شود. ویژگی اصلی منبع تغذیه AC این است که ولتاژ و جریان آن به صورت دوره‌ای و متناوب تغییر می‌کند. در کاربردهای صنعتی، منابع تغذیه AC ممکن است شامل ترانسفورماتورهایی باشند که ولتاژ ورودی را به سطح مطلوب تبدیل می‌کنند.

منبع تغذیه DC

منبع تغذیه DC (جریان مستقیم) انرژی الکتریکی را به صورت جریان مستقیم تامین می‌کند. این نوع منبع تغذیه برای دستگاه‌هایی که به ولتاژ ثابت نیاز دارند، مانند مدارات الکترونیکی، رایانه‌ها، تجهیزات مخابراتی و باتری‌ها مناسب است. منابع تغذیه DC معمولاً از یکسوسازها و فیلترها برای تبدیل ولتاژ AC به ولتاژ DC استفاده می‌کنند. این منابع تغذیه معمولاً دارای ویژگی‌های تثبیت ولتاژ و جریان هستند تا خروجی پایدار و قابل اعتمادی را فراهم کنند.

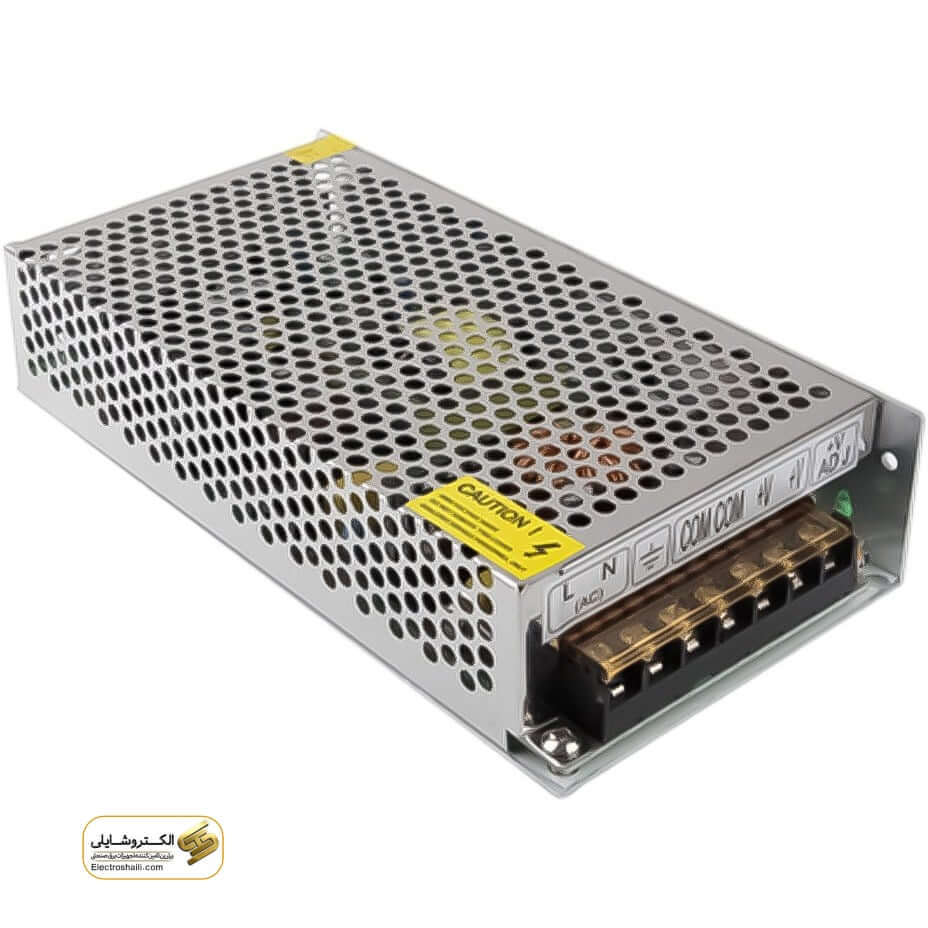

منابع تغذیه سوئیچینگ

منابع تغذیه سوئیچینگ از تکنیک‌های تغییر سریع حالت برای تبدیل و تنظیم ولتاژ استفاده می‌کنند. این منابع تغذیه به دلیل بهره‌وری بالا و اندازه کوچک‌تر، در بسیاری از کاربردها مورد استفاده قرار می‌گیرند. منابع تغذیه سوئیچینگ از ترانزیستورهای سوئیچینگ برای قطع و وصل جریان استفاده می‌کنند و با تغییر فرکانس سوئیچینگ، ولتاژ خروجی را تنظیم می‌کنند. این نوع منابع تغذیه معمولاً دارای راندمان بالاتری نسبت به منابع تغذیه خطی هستند و گرمای کمتری تولید می‌کنند.

منابع تغذیه خطی

منابع تغذیه خطی از تنظیم‌کننده‌های خطی برای کنترل ولتاژ خروجی استفاده می‌کنند. این منابع تغذیه با استفاده از ترانسفورماتورها، ولتاژ ورودی را به سطح مورد نظر تبدیل کرده و سپس با استفاده از مدارهای تنظیم‌کننده، ولتاژ خروجی را تثبیت می‌کنند. منابع تغذیه خطی به دلیل سادگی طراحی و عملکرد پایدار، در بسیاری از کاربردهای حساس و دقیق مورد استفاده قرار می‌گیرند. با این حال، راندمان پایین‌تر و تولید حرارت بیشتر از معایب این نوع منابع تغذیه است.

(UPS)  منبع تغذیه بدون وقفه

UPS (Uninterruptible Power Supply) یو پی اس منبع تغذیه بدون وقفه، یک نوع خاص از منبع تغذیه است که وظیفه تأمین انرژی الکتریکی بدون وقفه را در مواقع قطع برق بر عهده دارد UPS.ها برای کاربردهای حساس و بحرانی مانند مراکز داده، تجهیزات پزشکی، سیستم‌های مخابراتی و تجهیزات صنعتی استفاده می‌شوند UPS.ها معمولاً شامل باتری‌هایی هستند که در صورت قطع برق، انرژی لازم را تامین می‌کنند. این دستگاه‌ها معمولاً دارای مدارهای محافظتی پیشرفته برای جلوگیری از نوسانات ولتاژ و جریان هستند.

اجزای اصلی منبع تغذیه

منابع تغذیه دارای اجزای مختلفی هستند که هر کدام نقش مهمی در تبدیل و تنظیم انرژی الکتریکی ایفا می‌کنند. در این بخش به بررسی اجزای اصلی منبع تغذیه می‌پردازیم:

ترانسفورماتور: ترانسفورماتور یکی از اجزای اصلی منبع تغذیه است که وظیفه تغییر سطح ولتاژ ورودی را بر عهده دارد. این دستگاه با استفاده از اصول القای الکترومغناطیسی، ولتاژ AC ورودی را به ولتاژ مطلوب برای مدارات داخلی تبدیل می‌کند. ترانسفورماتورها می‌توانند ولتاژ را افزایش یا کاهش دهند و در منابع تغذیه برای ایزوله کردن بخش‌های مختلف مدار نیز استفاده می‌شوند.

یکسوساز: یکسوسازها وظیفه تبدیل جریان متناوب (AC) به جریان مستقیم (DC) را بر عهده دارند. این فرایند با استفاده از دیودها انجام می‌شود که جریان را تنها در یک جهت هدایت می‌کنند. یکسوسازها می‌توانند به صورت نیم‌موج یا تمام‌موج باشند، که نوع تمام‌موج کارایی بیشتری دارد و ولتاژ DC پایدارتری تولید می‌کند.

فیلتر: فیلترها برای حذف ریپل‌ها و نویزهای باقی‌مانده پس از فرآیند یکسو‌سازی استفاده می‌شوند. این اجزا معمولاً شامل خازن‌ها و سلف‌ها هستند که نوسانات و فرکانس‌های ناخواسته را کاهش داده و جریان DC صاف‌تری را فراهم می‌کنند. فیلترها نقش مهمی در بهبود کیفیت ولتاژ خروجی و کاهش اختلالات الکترومغناطیسی دارند.

تثبیت‌کننده ولتاژ: تثبیت‌کننده‌های ولتاژ وظیفه تنظیم و تثبیت ولتاژ خروجی را بر عهده دارند تا در صورت تغییرات ولتاژ ورودی یا بار مصرفی، ولتاژ خروجی ثابت بماند. این اجزا می‌توانند به صورت خطی یا سوئیچینگ عمل کنند و برای حفظ پایداری و دقت ولتاژ خروجی بسیار حیاتی هستند. تثبیت‌کننده‌ها از تغییرات ناخواسته ولتاژ جلوگیری کرده و از آسیب دیدن دستگاه‌های متصل به منبع تغذیه جلوگیری می‌کنند.

کاربردهای منبع تغذیه در اتوماسیون صنعتی

منابع تغذیه در اتوماسیون صنعتی نقش بسیار مهمی دارند و برای تأمین انرژی برای تجهیزات و سیستم‌های مختلف استفاده می‌شوند. در اینجا به بررسی کاربردهای اصلی منابع تغذیه در اتوماسیون صنعتی می‌پردازیم:

تامین انرژی برای PLC

PLC (کنترلر منطقی برنامه‌پذیر) یکی از اصلی‌ترین اجزای اتوماسیون صنعتی است که برای کنترل و مانیتورینگ فرآیندها و دستگاه‌های صنعتی استفاده می‌شود. منابع تغذیه برای تأمین انرژی پایدار و پیوسته به PLCها استفاده می‌شوند تا عملکرد صحیح و پایدار آنها را تضمین کنند.

تغذیه سنسورها و عملگرها

سنسورها و عملگرها به منظور اندازه‌گیری و کنترل وضعیت و پارامترهای مختلف در فرآیندهای صنعتی استفاده می‌شوند. منابع تغذیه برای تأمین انرژی مورد نیاز این سنسورها و عملگرها در نقاط مختلف کارخانه استفاده می‌شوند تا داده‌های دقیقی به سیستم‌های کنترلی فراهم شود.

تغذیه موتورها و اکتوئاتورها

موتورها و اکتوئاتورها برای انجام عملیات مکانیکی و حرکتی در فرآیندهای صنعتی استفاده می‌شوند. منابع تغذیه برای تأمین انرژی الکتریکی مورد نیاز این تجهیزات استفاده می‌شوند تا عملکرد صحیح و قابل اعتماد آنها را تضمین کنند.

تغذیه دستگاه‌های HMI و SCADA

HMI  (رابط‌های کاربری انسان و ماشین) و SCADA (کنترل و نظارت بر فرآیندهای صنعتی) به عنوان واسطهای مردمی برای ارتباط با سیستم‌های کنترلی استفاده می‌شوند. منابع تغذیه برای تأمین انرژی به این دستگاه‌ها به منظور انجام وظایف نمایشی و کنترلی آنها استفاده می‌شوند.

تغذیه سیستم‌های اتوماسیون صنعتی بدون وقفه

در برخی از بخش‌های صنعتی که نیاز به پایداری و ادامه‌پذیری بالا در فرآیندها دارند، از منابع تغذیه بدون وقفه (UPS)  استفاده می‌شود. این دستگاه‌ها با تأمین انرژی برای تجهیزات مختلف حین قطعی در تأمین برق، از توقف فعالیت‌های مهم در سیستم‌های اتوماسیون صنعتی جلوگیری می‌کنند.

چالش‌ها و مسائل مرتبط با منابع تغذیه در اتوماسیون

منابع تغذیه در اتوماسیون صنعتی با چالش‌ها و مسائل مختلفی روبرو هستند که برای عملکرد صحیح و پایدار آنها، لازم است مدیریت دقیقی صورت گیرد. در زیر به برخی از این چالش‌ها و مسائل مرتبط با منابع تغذیه در اتوماسیون صنعتی اشاره می‌شود:

مشکلات نویز و تداخل الکترومغناطیسی

نویز و تداخل الکترومغناطیسی می‌تواند عملکرد منابع تغذیه و دستگاه‌های متصل به آنها را تحت تأثیر قرار دهد. این مشکلات معمولاً از امواج الکترومغناطیسی ایجاد می‌شوند که می‌توانند ولتاژ و جریان درون مدارها را تغییر دهند و باعث اختلال در عملکرد سیستم‌های الکترونیکی شوند. برای مقابله با این مشکلات، از فیلترها، شیلدینگ، و طراحی مناسب مدارها استفاده می‌شود.

نگهداری و تعمیرات

منابع تغذیه به عنوان بخش مهمی از سیستم‌های اتوماسیون صنعتی نیاز به نگهداری و تعمیرات دوره‌ای دارند. هر گونه خرابی در منابع تغذیه می‌تواند منجر به توقف فعالیت‌های تولیدی و کاهش بهره‌وری شود. بنابراین، برنامه‌ریزی منظم برای بازرسی، تعمیر و نگهداری منابع تغذیه ضروری است تا از عملکرد صحیح آنها اطمینان حاصل شود.

هزینه‌ها و بهره‌وری اقتصادی

استفاده از منابع تغذیه با بهره‌وری بالا و هزینه‌های مناسب برای اتوماسیون صنعتی بسیار حیاتی است. منابع تغذیه با کارایی پایین ممکن است موجب افزایش مصرف انرژی، هزینه‌های نگهداری بیشتر و کاهش بهره‌وری سیستم‌ها شود. بنابراین، انتخاب و استفاده از منابع تغذیه با بهره‌وری اقتصادی و توجه به هزینه‌های کلی عملکرد و نگهداری آنها بسیار مهم است.

جمع بندی

منابع تغذیه در اتوماسیون صنعتی اساسی‌ترین عنصر برای ادامه و پایداری فرآیندهای صنعتی هستند. آنها انرژی لازم برای تجهیزات و دستگاه‌های الکترونیکی فراهم می‌کنند و بدون آن، عملکرد صحیح این تجهیزات تضمین نخواهد بود. با توجه به تکنولوژی پیشرفته و پیچیدگی بالای سیستم‌های اتوماسیون، اهمیت منابع تغذیه بیشتر از همیشه احساس می‌شود.

استفاده از منابع تغذیه مناسب در اتوماسیون صنعتی نه تنها به انجام کارها با دقت بالا کمک می‌کند، بلکه به بهبود بهره‌وری و کارایی فرآیندها نیز کمک می‌کند. از جمله کاربردهای اصلی منابع تغذیه در اتوماسیون می‌توان به تأمین انرژی برای PLCها، سنسورها، عملگرها، و تجهیزات مکانیکی مانند موتورها و اکتوئاتورها اشاره کرد.

با پیشرفت تکنولوژی، منابع تغذیه نیز در حال تکامل هستند. از جمله مسیرهایی که در آینده قابل تصور است، استفاده از منابع تغذیه با بهره‌وری بالا، کارآمدتر و کوچکتر است. همچنین، استفاده از فناوری‌های نوین مانند الکترونیک قدرت، سیستم‌های ذخیره‌سازی انرژی، و استفاده از انرژی‌های تجدیدپذیر می‌تواند به بهبود کارایی و پایداری منابع تغذیه کمک کند و در نتیجه، به بهره‌وری بیشتر در فرآیندهای اتوماسیون صنعتی منجر شود.
