راهنمای نصب و بهره برداری از موتور کلیدهای اتوماتیک
امروزه، سیستم‌های الکتریکی با تنوع گسترده‌ای از تجهیزات و ابزارها برای اجرای وظایف مختلف استفاده می‌شوند. از جمله این تجهیزات، موتورهای کلید اتوماتیک یا اپراتورهای موتور (Motor Operator) که در مدارهای قطع کننده مدار (MCCB) استفاده می‌شوند، می‌باشند. نصب و بهره‌برداری از این تجهیزات، علاوه بر افزایش بهره‌وری و کارایی، ایمنی و قابلیت اطمینان سیستم‌های الکتریکی را نیز بهبود می‌بخشد.
در این مقاله، به بررسی نحوه نصب و بهره‌برداری از موتورهای کلید اتوماتیک یا اپراتورهای موتور (MOP) خواهیم پرداخت. ابتدا به معرفی اجزاء و قطعات این تجهیزات، ساختار آنها و عملکرد اجزای مختلف آنها خواهیم پرداخت. سپس به مراحل نصب این تجهیزات، از آماده‌سازی تا آزمایش و نهایی سازی خواهیم پرداخت.
تعریف موتور کلیدهای اتوماتیک
موتور کلید اتوماتیک، یک تجهیز الکتریکی است که بر روی قطعاتی نظیر کلیدهای مدار موتور (MCCB) نصب می‌شود و وظیفه انجام عملیات روشن و خاموش کردن آنها را به صورت اتوماتیک بر عهده دارد. این موتورها از موتورهای الکتریکی و مکانیزم‌های مختلف تشکیل شده‌اند که انرژی برقی را به حرکت مکانیکی تبدیل می‌کنند.
وظیفه اصلی یک موتور کلید اتوماتیک، کنترل و تنظیم وضعیت ON و OFF قطعات نظیر MCCB به صورت اتوماتیک است. در شرایطی که نیاز به ایمنی بالا و تداوم عملیات حیاتی وجود دارد، این موتورها به صورت خودکار می‌توانند MCCB را در سه حالت مختلف شامل روشن، خاموش و خاموش تریپ کند تغییر دهند، بدون نیاز به دخالت دستی. موتور کلید اتوماتیک بر روی MCCB نصب می‌شود و از طریق مداری که از آن محافظت می‌کند، انرژی می‌گیرد. هنگامی که مدار روشن می‌شود، این دستگاه به طور اتوماتیک اهرم MCCB را به موقعیت مورد نظر سوئیچ می‌کند، معمولاً برای بازگرداندن برق به حالتON.
موتور کلید اتوماتیک عموماً در محیط‌هایی که نیاز به عملکرد اتوماتیک و پایداری دارند، مورد استفاده قرار می‌گیرد. این شامل محیط‌های صنعتی و بحرانی است که نیاز به منابع تغذیه پایدار و مداوم دارند، مثل صنایع نظامی، کشتیرانی، امکانات بیمارستانی و سایر برنامه‌های کاربردی که در آنها مداخله دستی برای روشن یا خاموش کردن منابع تغذیه امکان پذیر نیست یا ایمن نیست.
اجزا موتور کلید های اتوماتیک
ساختار و اجزای یک موتور کلید اتوماتیک یا اپراتور موتور (MOP) می‌تواند بسته به نوع خاص و کاربردهای مختلف، متفاوت باشد. اما در کل، این اجزا عبارتند از:
موتور: موتور یکی از اجزاء اصلی است که نیروی مکانیکی لازم برای فعال کردن اهرم کلید (MCCB) را فراهم می‌کند. موتور معمولاً با استفاده از برق الکتریکی یا هوا (در موتورهای پنوماتیک) به کار می‌رود.
گیربکس: گیربکس وظیفه تبدیل حرکت چرخشی موتور به حرکت خطی مورد نیاز برای حرکت اهرم کلید را بر عهده دارد. این قطعه بسیار حیاتی است زیرا به MOP اجازه می‌دهد که به طور دقیق و کارآمد عمل کند.
مدار کنترل: مدار کنترل سیگنال‌هایی را از سیستم الکتریکی دریافت می‌کند و عملکرد MOP را کنترل می‌کند. این مدار معمولاً شامل سنسورها، رله‌ها و سایر قطعات است که برای اطمینان از کارکرد صحیح MOP استفاده می‌شود.
منبع تغذیه: منبع تغذیه ولتاژ و جریان لازم را برای عملکرد MOP فراهم می‌کند. این منبع تغذیه ممکن است مستقیماً از مدار کنترل MCCB یا از یک منبع خارجی به دست آید.
سخت‌افزار نصب: MOP معمولاً درون MCCB نصب می‌شود و برای نصب آن، از سخت‌افزار مخصوصی مانند پیچ‌ها، براکت‌ها و سایر اتصالات استفاده می‌شود.
این اجزا و قطعات به طور کلی ساختار یک موتور کلید اتوماتیک را تشکیل می‌دهند. هر یک از این قطعات با هم تعامل دارند تا موتور کلید به طور صحیح کار کند و عملیات ON و OFF را به طور اتوماتیک انجام دهد. همچنین، رعایت استانداردهای ایمنی مانند IEC 60601-1 بسیار مهم است تا اطمینان حاصل شود که MOP به درستی طراحی و نصب شده است و از نظر ایمنی کاملاً مطمئن هستیم.
مراحل نصب موتورکلید های اتوماتیک
مراحل نصب یک موتور کلید اتوماتیک یا اپراتور موتور (MOP)، از جمله مراحل مهمی است که برای اطمینان از عملکرد صحیح و ایمنی مناسب در محیط‌های صنعتی و بحرانی باید رعایت شود. در ادامه به توضیح هر یک از مراحل اشاره می‌شود:
انتخاب نوع موتور: برای نصب یک موتور کلید اتوماتیک، ابتدا نوع قطع کننده مدار موتور (MCCB) را شناسایی کنید. سپس، موتور کلید مناسب را برای استفاده با آن MCCB انتخاب کنید. هر MCCB ممکن است نیاز به یک نوع خاص از موتور کلید داشته باشد.

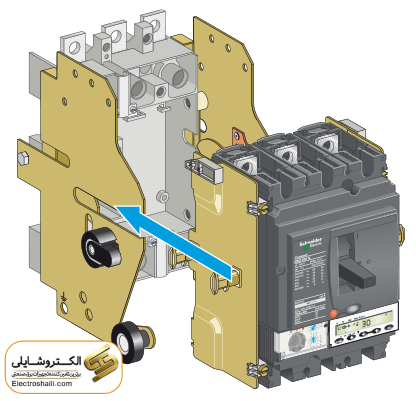

نصب بر روی MCCB : موتور کلید اتوماتیک را روی MCCB نصب کنید و از طریق مداری که از آن محافظت می‌کند، به انرژی متصل کنید. معمولاً این نصب با استفاده از اتصالات و پیچ‌های مخصوصی صورت می‌گیرد.
روش کلی برای نصب یک موتور کلید اتوماتیک یا اپراتور موتور (MOP) در یک سیستم الکتریکی ارائه شده است:
آماده‌سازی:
- اطمینان حاصل کنید که سیستم الکتریکی خاموش و از منبع برق جدا شده است تا از هرگونه شوک الکتریکی یا آسیب جلوگیری شود.
- تمام اجزای لازم را، از جمله MOP، سخت‌افزار نصب، سیم‌کشی و هر جزء اضافی مورد نیاز برای نوع خاصی از MOP، جمع آوری کنید.
نصب MOP:
- کلید مدار موتور (MCCB) را که در آن MOP نصب می‌شود، پیدا کنید.
- برای دسترسی به اجزای داخلی، پوشش MCCB را بردارید.
- نقاط نصب مناسب برای MOP را در MCCB شناسایی کنید.
- MOP را با استفاده از سخت‌افزار نصب شده در MCCB محکم کنید. این ممکن است شامل پیچ یا سایر اتصال‌دهنده‌ها باشد.
سیم‌کشی MOP:
- ورودی برق MOP را به منبع تغذیه MCCB وصل کنید.
- ورودی کنترل MOP را به مدار کنترل MCCB وصل کنید. این به MOP اجازه می‌دهد تا سیگنال‌هایی را برای کار با MCCB دریافت کند.
پیکربندی:
- در صورت لزوم، تنظیمات MOP را مطابق با عملیات مورد نظر پیکربندی کنید. این ممکن است مستلزم تنظیم MOP برای تغییر خودکار اهرم MCCB بر اساس شرایط از پیش تعریف شده به حالت روشن، خاموش یا حرکت باشد.
آزمایش:
- بررسی کنید که MOP سیگنال‌های برق و کنترل را به درستی دریافت می‌کند.
- عملکرد MOP را با شبیه‌سازی شرایطی که باعث می‌شود MOP باعث تغییر اهرم MCCB شود، آزمایش کنید.
نهایی‌سازی:
- هنگامی که تست کامل شد و MOP مطابق انتظار عمل کرد، پوشش MCCB را تعویض کنید و سیستم الکتریکی را می‌توان دوباره به منبع برق وصل کرد.

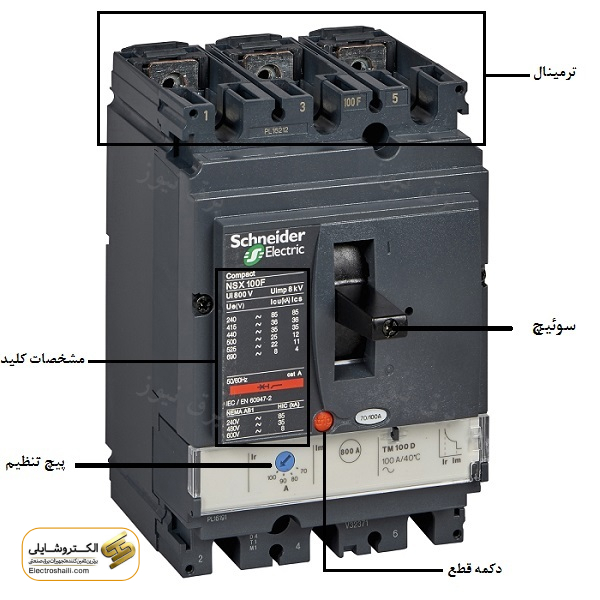

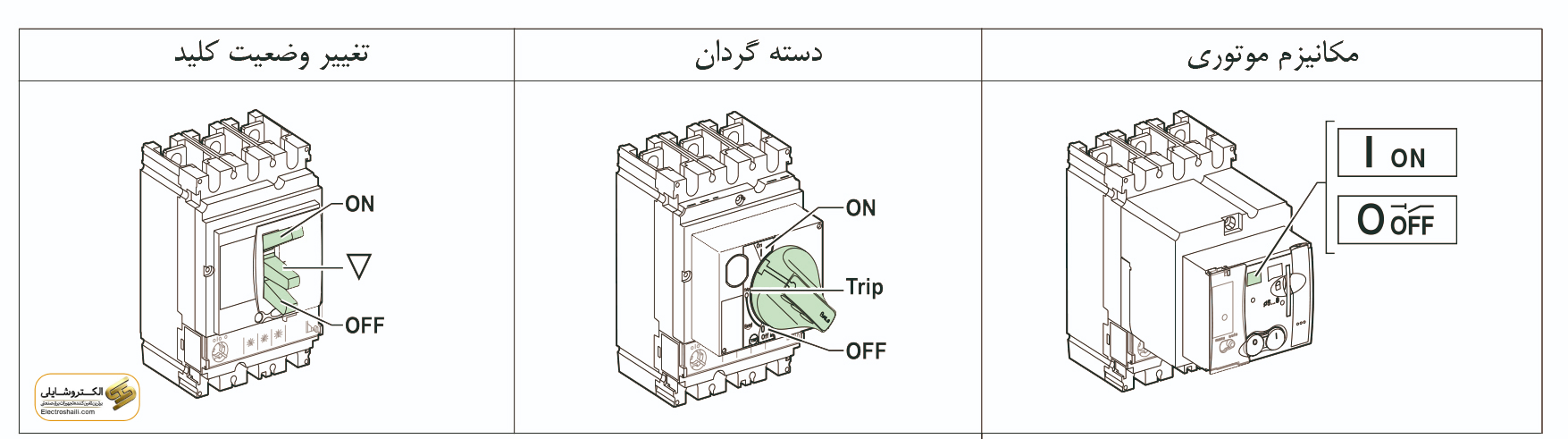

نشانگرها: موتور کلید اتوماتیک دارای نشانگرهایی برای نمایش وضعیت‌های مختلف، مانند روشن، خاموش و سفر است. این نشانگرها به کاربر اطلاع می‌دهند که MCCB در حالت کدامی قرار دارد.
عملکرد دستی: برای انجام عملکرد دستی، دسته دستی را در شکاف سطح موتور کلید اتوماتیک قرار دهید و آن را در جهت مشخص شده چرخانید. عملکرد دستی می‌تواند برای تست یا عملیات اضطراری استفاده شود.
عملکرد خودکار: برای تنظیم موتور کلید اتوماتیک برای عملکرد خودکار، سوئیچ کشویی را به حالت AUTO قرار دهید. در این حالت، موتور کلید به طور خودکار و بدون نیاز به دخالت دستی کار خواهد کرد.
تنظیم مجدد پس از خاموش شدن: اگر MCCB به دلیل خطایی خاموش شود، باید آن را بازنشانی کنید. این اقدام ایمنی برای جلوگیری از عملیات ناخواسته و تأمین ایمنی در محیط‌های بحرانی اساسی است.
سوئیچ هشدار: برای اطلاع رسانی درباره وقوع خطاهای الکتریکی، می‌توان یک سوئیچ هشدار را به موتور کلید اتوماتیک اضافه کرد. این امکان به افراد مربوطه اطلاع می‌دهد که عیبی در سیستم رخ داده است و باید تعمیر شود.
اتصال FAL : برای افزایش قابلیت اطمینان و ایمنی، می‌توان موتور کلید اتوماتیک را با یک FAL (پیشگیری از شروع مجدد) متصل کرد. این اتصال به اطمینان از اینکه پس از رفع خطا، MCCB به طور خودکار بازنشانی شود، کمک می‌کند.
با رعایت این مراحل و استفاده از ابزارها و تجهیزات مناسب، می‌توانید به طور موثر و ایمن یک موتور کلید اتوماتیک یا اپراتور موتور را نصب و بهره‌برداری کنید، و از امکانات ایمنی و عملکرد بهینه در محیط‌های صنعتی و بحرانی بهره‌مند شوید.
ملاحظات مهم:
ایمنی: همیشه دستورالعمل‌های ایمنی را دنبال کنید و در حین نصب از تجهیزات حفاظت فردی مناسب (PPE) استفاده کنید.
دستورالعمل‌های سازنده: برای مدل MOP خاصی که نصب می‌کنید به دستورالعمل‌های سازنده مراجعه کنید.
نصب حرفه‌ای: در نظر داشته باشید که استخدام یک برقکار یا تکنسین حرفه‌ای برای نصب MOP را مطالبه می‌کند، به خصوص اگر با فرآیند یا الزامات خاص سیستم الکتریکی خود آشنا نیستید.
جمع بندی
در این مقاله، به بررسی نحوه نصب و بهره‌برداری از موتورهای کلید اتوماتیک یا اپراتورهای موتور (MOP) پرداختیم. ابتدا اجزاء و قطعات این تجهیزات را مورد بررسی قرار دادیم و ساختار آنها را شناختیم. سپس به مراحل نصب این تجهیزات، از آماده‌سازی تا آزمایش و نهایی‌سازی پرداختیم.
نصب و بهره‌برداری از موتورهای کلید اتوماتیک یا اپراتورهای موتور (MOP) نیازمند رعایت استانداردهای ایمنی و مقررات مربوط میباشد. علاوه بر این، استفاده از این تجهیزات منجر به افزایش بهره‌وری، کاهش خطرات و ایمنی بیشتر سیستم‌های الکتریکی می‌شود.
