راهنمای نصب و راه اندازی کلید های RCCB

راهنمای نصب و راه اندازی کلید های RCCB

در دنیای امروزی که استفاده از برق برای انواع مختلف امور زندگی بی‌تردید امری ضروری است، ایمنی و اطمینان از سلامت و تمامیت فرآیندهای الکتریکی اهمیت چندانی دارد. اما همواره ممکن است حوادثی مانند نشتی جریان یا برق‌گرفتگی رخ دهد که می‌تواند خطرات جدی برای افراد و تجهیزات داشته باشد. به همین دلیل، استفاده از تجهیزات حفاظتی مانند مدارهای قطع کننده جریان باقیمانده (RCCB) ضروری است.

در این مقاله، ما به معرفی و راهنمایی برای نصب و استفاده از کلیدهای محافظ جان (RCCB) می‌پردازیم. ابتدا به توضیحات مختصری درباره عملکرد و اهمیت این تجهیزات پرداخته، سپس مراحل نصب و راه‌اندازی را بطور جزئی مورد بررسی قرار می‌دهیم. همچنین نکات مهمی را که باید در نصب و استفاده از این تجهیزات مدنظر قرار دهید، برجسته می‌کنیم.

با انجام مراحل نصب و استفاده صحیح از کلیدهای محافظ جان، می‌توانید ایمنی خود و دیگران را تضمین کرده و از خطرات برق گرفتگی به خوبی پیشگیری نمایید.

این مقدمه بازرسی کلی از مطالبی است که در این مقاله خواهیم پوشش داد. در ادامه به بررسی جزئیات و مراحل نصب RCCB می‌پردازیم.

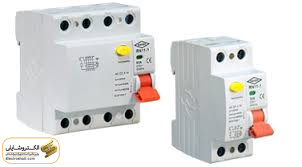

کلیدهای محافظ جان (RCCB)

کلید محافظ جان یا RCCB به عنوان تجهیزات حفاظتی بسیار حیاتی در سیستم‌های الکتریکی محسوب می‌شوند. عملکرد اصلی آنها بر پایه کاهش خطرات ناشی از برق‌گرفتگی و جلوگیری از تصاعد جریان‌های ناقص به سیستم‌های الکتریکی و افراد است. این تجهیزات به طور مداوم جریان برق را کنترل می‌کنند و در صورتی که جریان از حد مشخصی بیشتر شود (به عنوان مثال در صورت برق‌گرفتگی)، بطور خودکار مدار را قطع می‌کنند.

اهمیت استفاده از RCCB در محیط‌های مختلف بسیار زیاد است. برخی از اهمیت‌های آن عبارتند از:

• حفاظت از افراد: می‌تواند در صورت بروز حوادثی مانند برق‌گرفتگی، از افراد موجود در محل مورد حفاظت قرار دهد و از خطرات جانی جلوگیری کند.
• حفاظت از تجهیزات: این تجهیزات از سیستم‌های الکتریکی و تجهیزات مختلف در مقابل خسارت‌های ناشی از جریان‌های ناقص و برق‌گرفتگی محافظت می‌کنند.
• افزایش ایمنی: با کنترل و مدیریت بهتر جریان‌های الکتریکی، ایمنی کلی سیستم‌های برقی را افزایش می‌دهد.
• رعایت استانداردها: در بسیاری از کشورها و محیط‌های کاری، استفاده از RCCB به عنوان یکی از الزامات استاندارد برق محسوب می‌شود.

بنابراین، با در نظر گرفتن عملکرد و اهمیت RCCB، استفاده از این تجهیزات در تمامی سیستم‌های الکتریکی، از منازل و ادارات تا صنایع و کارخانجات، ضروری و اساسی است.

راهنمای نصب

ایمنی

ایمنی یکی از اصول اساسی در نصب و استفاده از کلیدهای محافظ جان (RCCB) است. قبل از هرگونه کاری، ابتدا باید منبع تغذیه اصلی را خاموش کنید تا از برق گرفتگی جلوگیری کنید. این اقدام اولیه و حیاتی برای ایمنی شما و دیگران است. همچنین برای افزایش ایمنی، استفاده از تجهیزات حفاظتی فردی اهمیت دارد؛ به عنوان مثال، از دستکش‌های عایق و عینک ایمنی استفاده کنید. دستکش‌های عایق می‌توانند از برق‌گرفتگی جلوگیری کنند و عینک ایمنی می‌تواند چشمان شما را در برابر ذرات و مواد مختلف محافظت کند. استفاده از این تجهیزات در هر مرحله از نصب و راه‌اندازی RCCB از اهمیت بالایی برخوردار است و به شما کمک می‌کند تا همچنین از هرگونه حادثه ناگواری جلوگیری کنید. با رعایت این مراحل و استفاده از تجهیزات حفاظتی، می‌توانید ایمنی خود و دیگران را تضمین کرده و خطرات ناشی از برق را به حداقل برسانید.

شناسایی محل نصب

شناسایی محل مناسب برای نصب کلیدهای محافظ جان (RCCB) از اهمیت بسیاری برخوردار است. به طور عمومی، محل نصب RCCB باید در یک جعبه اختصاصی RCCB قرار گیرد که بر روی ریل DIN نصب شده است.

اولین گام در شناسایی محل مناسب، بررسی محلی است که به راحتی قابل دسترسی باشد و از لحاظ فضایی مناسب باشد. علاوه بر این، مکان نصب باید مطابق با مقررات محلی و استانداردهای الکتریکی باشد.

در انتخاب مکان مناسب، باید به موارد زیر توجه کنید:

1. دسترسی آسان: مطمئن شوید که محل انتخابی به راحتی قابل دسترسی است تا در صورت نیاز، RCCB قابل دسترسی و عیب یابی باشد.
2. حفاظت از محیط: محیط نصب باید از باران، رطوبت، گرد و غبار و شوک‌های مکانیکی محافظت شده باشد.
3. فضای کافی: فضای کافی برای نصب RCCB و اتصال کابل‌ها را در نظر بگیرید، به طوری که از هیچ گونه تراکم و فشار غیر ضروری جلوگیری شود.
4. استانداردها و مقررات محلی: اطمینان حاصل کنید که نصب RCCB با مقررات محلی و استانداردهای الکتریکی سازگار است.

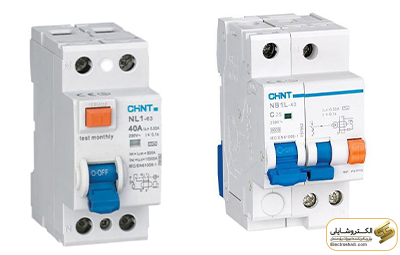

نوع و رتبه RCCB را تعیین کنید

مشخصات RCCB را برای نوع آن AC یا A، درجه جریان، سطح حساسیت و ولتاژ بررسی کنید. اطمینان حاصل کنید که با بارهای متصل سازگار است.

در تعیین نوع و رتبه RCCB، به موارد زیر توجه کنید:

1. نوع AC یا A
   • RCCB با نوع AC برای مصارف عمومی و بارهای الکتریکی معمولاً مناسب هستند.
   • RCCB با نوع A برای حفاظت در برابر جریان‌های نویزی و جریان‌های متناوب با شکل موج مربعی، مانند دستگاه‌های الکترونیکی حساس (مانند کامپیوترها و دستگاه‌های پزشکی) استفاده می‌شوند.
2. درجه جریان (میلی آمپر)
   • درجه جریان RCCB باید با توجه به نیازهای بارهای متصل تعیین شود.
   • به عنوان مثال، RCCB با درجه جریان 30 میلی‌آمپر برای مصارف عمومی و 100 میلی‌آمپر برای بارهای سنگین تر مناسب است.
3. سطح حساسیت:
   • سطح حساسیت RCCB باید به میزان جریان ناقص (تفاوت جریان ورودی و خروجی) بستگی داشته باشد.
   • این سطح معمولاً به صورت 30 میلی آمپر (mA) یا 100 میلی آمپر (mA) برای حفاظت از افراد تعیین می‌شود.
4. ولتاژ (وات):
   • RCCB باید با ولتاژ موجود در سیستم الکتریکی سازگار باشد.
   • ولتاژ RCCB معمولاً 230 ولت یا 400 ولت AC است.

پس از بررسی مشخصات فوق، اطمینان حاصل کنید که RCCB با بارهای متصل سازگار است. به عنوان مثال، اگر بارهای متصل شامل بارهای الکترونیکی حساس باشند، RCCB با نوع A و سطح حساسیت 30 میلی آمپر را انتخاب کنید. در نهایت، رویه‌ها و استانداردهای محلی را برای اطمینان از انتخاب صحیح RCCB رعایت کنید.

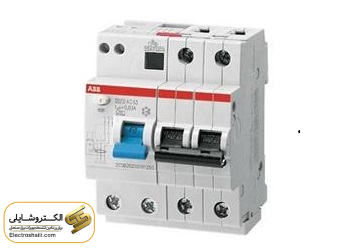

 RCCB را وصل کنید

 RCCBرا با دنبال کردن دستورالعمل های سازنده به برد توزیع در جعبه RCCB وصل کنید. اتصالات برق، خنثی و زمین را محکم به هم وصل کنید و آنها را ببندید تا از شل شدن تماس‌ها جلوگیری کنید.

در این مرحله، RCCB را به دقت و به ترتیب زیر وصل می‌کنیم:

1. تقسیم کابل خروجی:
   • ابتدا، کابل خروجی از کنتور را به پنج سیم تقسیم می‌کنیم.
2. نصب RCCB:
   • RCCB را با دقت و به توجه به دستورالعمل های تولید کننده در جعبه RCCB نصب شده بر روی ریل DIN.
3. اتصال فاز:
   • سیم فاز را که معمولاً رنگ قرمز، مشکی یا قهوه‌ای است، داخل یک کلید مینیاتوری تک فاز قرار می‌دهیم.
   • خروجی مینیاتوری تک فاز را با یک سیم به ورودی فاز کلید محافظ جان که با علامت (IN) یا (P) مشخص شده است، وصل می‌کنیم.
4. اتصال نول:
   • سیم نول که معمولاً رنگ آبی است، به خروجی نول کلید محافظ جان که با علامت (N) مشخص شده است، متصل می‌شود.
5. اتصال ارت:
   • سیم ارت که استاندارد آن رنگ سبز-زرد است، به داخل تابلو برق رفته و به شینه ارت متصل می‌شود.
6. اتصال خروجی‌های کلیدهای مینیاتوری:
   • خروجی ترمینال‌های محافظ جان بسته به انشعاب‌های در نظر گرفته شده، با سیم به ورودی مینیاتوری‌های تقسیم شده، متصل می‌شود.
   • سه سیم فاز R، S و T را به ورودی ترمینال کلید مینیاتوری زیر کنتور یا داخل تابلو برق می‌بندیم.
   • خروجی سه فاز مینیاتوری با سیم‌هایی به همین رنگ به ورودی ترمینال کلید محافظ جان با علامت (P) یا (IN) وصل می‌شود.
7. اتصال نتیجه:
   • نتیجه کلیدهای مینیاتوری را با سیم‌های متناظر به مصرف‌کنندگان موردنظر وصل می‌کنیم.
8. بررسی اتصالات:
   • اتصالات را با دقت بررسی کرده و اطمینان حاصل کنید که همه اتصالات محکم و صحیح است.
   • سپس خنثی و زمین را محکم به هم وصل کرده و آنها را ببندید تا از شل شدن تماس‌ها جلوگیری شود.

تست عملکردی

دکمه تست روی RCCB را فشار دهید تا عملکرد خطای زمین را شبیه‌سازی کنید. RCCB باید فوراً خاموش شده و برق قطع شود. سپس آن را ریست کنید تا برق بازگردد.

در این مرحله، با تست عملکردی RCCB، صحت و کارایی این تجهیزات از نظر جلوگیری از خطرات الکتریکی بررسی می‌شود. برای انجام این تست، ابتدا دکمه تست روی RCCB را فشار می‌دهیم تا عملکرد خطای زمین را شبیه‌سازی کنیم. اگر RCCB به درستی عمل کند، باید فوراً خاموش شود و برق قطع شود، این نشان دهنده وجود عملکرد صحیح در مواجهه با خطرات الکتریکی است.

پس از انجام تست و مشاهده خاموش شدن RCCB، باید آن را ریست کنیم تا برق بازگردد و تجهیزات برقی دوباره به حالت عادی برگردند. این مرحله ضمن اطمینان از بازگشت به وضعیت عادی بدون مشکل، از صحت و کارایی RCCB نیز مطمئن می‌شود. با انجام این تست، اعتماد به عملکرد این تجهیزات برقی بالا می‌رود و اطمینان حاصل می‌شود که در صورت بروز خطرات الکتریکی، RCCB به صورت سریع و موثر عمل خواهد کرد.

جمع بندی

در نتیجه، نصب و استفاده از کلیدهای محافظ جان برای حفاظت از امنیت برق و جلوگیری از خطرات الکتریکی بسیار حیاتی است. این تجهیزات به طور موثری از خطرات مربوط به جریان‌های ناخواسته، تخلیه های زمینی و سایر خطرات برقی محافظت می‌کنند.

مهمترین نکته در نصب و استفاده از کلیدهای محافظ جان، رعایت استانداردها و دستورالعمل‌های سازنده است. انتخاب مکان مناسب، نوع و رتبه مناسب RCCB، اتصالات صحیح و تست منظم عملکرد از جمله مواردی هستند که باید به آنها توجه کرد.

با انجام تست عملکردی منظم و بازرسی‌های دوره‌ای، می‌توان از عملکرد صحیح RCCB اطمینان حاصل کرد. همچنین، آموزش کاربران در مورد استفاده صحیح از این تجهیزات بسیار حیاتی است.

با رعایت نکات مطرح شده و استفاده صحیح از کلیدهای محافظ جان، می‌توان از خطرات برق و خسارات جانی و مالی جلوگیری کرد و امنیت برق را بهبود بخشید.
