نحوه نصب کنتاکتور : گام به گام

نحوه نصب کنتاکتور : گام به گام

در عصر امروز، با پیشرفت تکنولوژی و افزایش نیاز به کنترل جریان‌های برقی در مختلف صنایع و سیستم‌های الکتریکی، استفاده از کنتاکتورها به عنوان ابزاری حیاتی در این زمینه رو به گسترش است. کنتاکتورها به عنوان رله‌های تماس، نقش مهمی در کنترل و مدیریت جریان بزرگ و بارهای الکتریکی دارند.

در این مقاله، ما به بررسی گام به گام نصب کنتاکتورها می‌پردازیم. از انتخاب کنتکتور مناسب و ابزارهای لازم تا نصب و راه‌اندازی، مراحل این فرآیند را به شما آموزش می‌دهیم. هدف این مقاله، ارائه راهنمایی کامل و قابل فهمی برای افرادی است که می‌خواهند کنتاکتورها را به صورت صحیح و کارآمد در سیستم‌های خود نصب کنند.

انتخاب کنتاکتورمناسب

هنگام انتخاب کنتاکتور برای برنامه خود، به موارد زیر توجه کنید تا یک انتخاب حرفه‌ای و جامع داشته باشید:

درک رابطه توان و جریان:

برای محاسبه توان (P) در یک مدار الکتریکی، از فرمول P = IV استفاده می‌شود که V ولتاژ و I جریان است. برای موتورها، توان اغلب بیشتر از جریان برای تعیین اندازه کنتاکتور مورد نیاز است. بر اساس این رویکرد، موتور سه فاز ناهمزمان با توان 5/7 کیلووات و ولتاژ 380 ولت، جریان کاری نامی حدود 15 آمپر دارد، اما توان عامل مهم‌تری برای انتخاب کنتاکتور است.

انتخاب بر اساس قدرت موتور:

با توجه به دستورالعمل، برای کنتاکتورهای AC، اندازه کنتاکتور باید 5/1-5/2 برابر توان موتور باشد تا بار را تحمل کرده و حاشیه ایمنی را برای عملکرد مکرر و طولانی مدت فراهم کند. به عنوان مثال، اگر موتور به یک کنتاکتور 10 کیلوواتی نیاز دارد، کنتاکتوری با حداقل 15 کیلووات انتخاب می‌شود.

در نظر گرفتن جریان نامی موتور:

کنتاکتور باید 5/1-5/2برابر جریان نامی موتور دسته‌بندی شود. این تضمین می‌کند که کنتاکتور بتواند موتور را بدون بارگذاری بیش از حد آن کنترل کند.

مطابقت کنتاکت‌های کمکی:

اطمینان حاصل کنید که کنتاکتور دارای کنتاکت‌های کمکی کافی برای نیازهای موتور شما است. این کنتاکت‌ها می‌توانند برای راه‌اندازی یا توقف موتور استفاده شوند.

 اطمینان از راه اندازی مکرر و عملکرد اتصال کوتاه حساس:

کنتاکتور باید برای راه‌اندازی مکرر و عملکرد اتصال کوتاه حساس باشد. این برای عملکرد ایمن و کارآمد موتور بسیار مهم است.

اندازه کابل:

اندازه کابل باید با جریان موتور مطابقت داشته باشد. برای موتورهایی با جریان نامی 15 آمپر، کابلی با ظرفیت حمل جریان مناسب برای موتور انتخاب کنید.

موارد تکمیلی:

• ولتاژ تحریک کنتاکتور: بررسی کنید که ولتاژ تحریک کنتاکتور در سیستم شما چیست. معمولاً این ولتاژ ۲۴ یا ۱۱۰ ولت DC و یا ۲۲۰ ولت AC است.
• جریان مورد نیاز: کنتاکتورها برای اتصال تجهیزات صنعتی طراحی شده‌اند. اطمینان حاصل کنید که جریان مورد نیاز تجهیزات شما با حداکثر جریان عبوری کنتاکتور مطابقت دارد.
• ولتاژ مدار الکتریکی: بررسی کنید که سیستم شما دارای ولتاژ یک فازه یا سه فازه است و مطابقت کنتاکتور را انتخاب کنید.

با رعایت این موارد، می‌توانید کنتاکتور مناسبی را برای برنامه خود انتخاب کنید و از عملکرد ایمن و کارآمد تجهیزات الکتریکی خود اطمینان حاصل کنید.

مطالعه راهنمای نصب

هنگامی که شما کنتاکتور مناسب را برای برنامه‌ی خود انتخاب کرده‌اید، می‌بایست آن را نصب کنید. راهنمای نصب کنتاکتور بر روی بدنه‌ی آن به شکل برچسب قرار دارد و اطلاعاتی را درباره‌ی نحوه‌ی نصب و تنظیمات آن فراهم می‌کند.

اطلاعات در جدول راهنمای نصب:

نوع تحریک A1 و A2 : این بخش نشان‌دهنده نوع ولتاژ و پایه‌های تحریک کنتاکتور است. به طور معمول، کنتاکتورها با ولتاژهای تحریک ۲۴ ولت یا ۱۱۰ ولت DC و یا ۲۲۰ ولت AC کار می‌کنند. برای نصب، لازم است که ولتاژ تحریک موجود در تابلو برق را بررسی کنید.

حداکثر جریان:  این بخش نشان‌دهنده حداکثر جریانی است که کنتاکتور می‌تواند تحمل کند. با استفاده از این اطلاعات، می‌توانید کنتاکتوری را انتخاب کنید که با جریان مورد نیاز تجهیزات شما سازگار است.

نوع ولتاژ:  این بخش نشان‌دهنده نوع ولتاژ مورد استفاده در مدار کنتاکتور است، که می‌تواند AC یا DC باشد. اطمینان حاصل کنید که ولتاژ مورد استفاده در مدار با ولتاژ موجود در کنتاکتور مطابقت دارد.

طراحی کنتاکت‌های اضافی NO و NC : این بخش شامل اطلاعاتی است در مورد کنتاکت‌های کمکی که امکانات اضافی به شما می‌دهند، مانند کنتاکت‌های باز (NO) و بسته (NC) . با بررسی این اطلاعات، می‌توانید مشخص کنید که کنتاکتور به نیازهای خاص شما از نظر کنتاکت‌های کمکی مناسب است یا خیر.

توجه به نحوه نصب کنتاکتور: با توجه به اطلاعات فنی و جدول راهنما، کنتاکتور را به درستی نصب کنید. از ابزارها و تجهیزات مناسب برای نصب استفاده کنید و اطمینان حاصل کنید که همه اتصالات به درستی انجام شده است.

تست عملکرد: پس از نصب، عملکرد کنتاکتور را با توجه به دستورالعمل‌های تولید کننده یا راهنمای نصب تست کنید. از عملکرد درست آن اطمینان حاصل کنید و اگر هر گونه مشکل وجود دارد، آن را برطرف کنید.

کنتاکت کمکی

فرض کنید سیستم شما نیاز به کنترل چندین تجهیز دیگر همزمان دارد. به عنوان مثال، در یک کارخانه، شاید نیاز به روشن و خاموش کردن چندین دستگاه مختلف داشته باشید. در این حالت، از کنتاکتورها برای کنترل تجهیزات استفاده می‌شود و از کنتاکت‌های کمکی برای کنترل دستگاه‌های فرعی استفاده می‌شود.

حالا، اگر نیاز به اتصال چند تجهیز دیگر داشته باشید، بهتر است یک کنتاکت کمکی اضافی را در نظر بگیرید. این کنتاکت کمکی اضافی به شما امکان می‌دهد که تجهیزات بیشتری را به سیستم اضافه کنید یا به صورت همزمان کنترل کنید.

معمولاً این کنتاکت‌های کمکی روی کنتاکتور اصلی نصب می‌شوند و به شما این امکان را می‌دهند که عملیات کنترلی را گسترش دهید و سیستم را بهبود ببخشید. به عنوان مثال، با نصب یک کنتاکت کمکی اضافی، می‌توانید سیستم را به گونه‌ای طراحی کنید که در صورت بروز خطاهایی، عملکرد دستگاه‌ها را قطع کرده و موقتاً از عملیات خارج کنید.

به طور کلی، کنتاکت‌های کمکی به شما اجازه می‌دهند که عملیات سیستم را بهبود بخشید و کنترل را گسترش دهید. این کنتاکت‌ها معمولاً در مدار فرمان بخش‌های مختلف سیستم برقصنعتی استفاده می‌شوند.

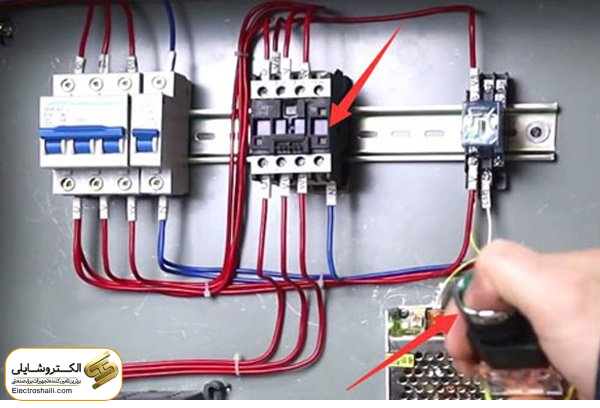

راه‌اندازی تابلو برق

پس از انتخاب و نصب کنتاکتورها، زمان آماده‌سازی تابلو برق رسیده است. در این مرحله، ابتدا باید به تهیه و نصب ریل‌های مورد نیاز بپردازیم. ریل‌ها به‌عنوان پایه‌ای برای نصب کنتاکتورها و سایر تجهیزات الکتریکی در تابلو برق عمل می‌کنند. بعد از نصب ریل‌ها، کنتاکتورها به‌وسیله شیارهای موجود در آنها روی ریل‌ها نصب می‌شوند.

سپس به مرحله مهم سیم‌کشی می‌پردازیم. سیم‌های قدرت و تحریک باید به‌گونه‌ای که همانند پیچهای ترکیبی به نظر بیایند، در داخل راکت‌ها عبور کنند و به کنتاکتورها متصل شوند. این اتصالات باید منظم و به‌شکل آزاد باشند تا از هرگونه تداخل جلوگیری شود. همچنین، برای آسانی در عیب‌یابی و نگهداری آینده، سیم‌ها باید به‌طور منظم شماره‌گذاری شوند.

حالا زمان متصل کردن سیم‌ها به کنتاکتورهاست. با دقت ، سیم‌های قدرت و فرمان را به ترمینال‌های مخصوص در کنتاکتورها وصل کنید. توجه داشته باشید که این اتصالات باید به‌شکل صحیح و استوار باشند، زیرا هر گونه عیب در آنها می‌تواند منجر به مشکلات عملکردی و ایمنی شود.

پس از اتمام مراحل، تمام اتصالات و نصب‌ها را با دقت بررسی کنید تا اطمینان حاصل شود که همه چیز به‌درستی انجام شده است. با اتمام این مرحله، آماده‌سازی تابلو برق به اتمام می‌رسد و می‌توانید به مرحله بعدی بروید.

مطالعه بیشتر: عیب یابی کنتاکتور

اتصال سیم ها

در این مرحله از نصب کنتاکتور، باید سیم‌ها را آماده کنید. ابتدا از غلاف پلیمری سیم‌ها حدود ۱۵ سانتی‌متر را با استفاده از ابزار مناسب مانند سیم‌چین بردارید. سپس سیم‌ها را به‌خوبی درهم بتابانید تا رشته‌های کابل مرتب شوند. هر رشته سیم را به خوبی تنظیم کنید.

حالا برای هر سیم یک ترمینال پیچی در کنتاکتور وجود دارد. با استفاده از پیچ گوشتی مناسب، پیچ‌ها را باز کنید و سر سیم‌ها را در محل ترمینال کنتاکتور قرار دهید. سپس پیچ را محکم کنید تا سیم به‌خوبی متصل شود. اطمینان حاصل کنید که عایق پلیمری سیم‌ها وارد ترمینال نشده و پیچ‌ها به‌میزان مناسبی محکم شوند.

در نحوه نصب کنتاکتور، باید سیم‌های ورودی و خروجی را جدا کنید. ترمینال‌های سمت L برای اتصال سیم‌های ورودی و ترمینال‌های سمت T برای اتصال سیم‌های خروجی استفاده می‌شوند. مطمئن شوید که ترمینال‌های L در سمت بالا و ترمینال‌های T در سمت پایین قرار بگیرند.

این کار اطمینان حاصل می‌کند که نصب کنتاکتور به‌شکل صحیح انجام شده و سیم‌ها به‌طور درستی متصل شوند، که این امر مهمترین گام در نصب کنتاکتور است.

اتصال سیم تحریک و ترمینال های قدرت

در این مرحله، به اتصال سیم تحریک و ترمینال‌های قدرت کنتاکتور می‌پردازیم، که از جمله بخش‌های حیاتی در فرآیند نصب کنتاکتور است. ترمینال‌های A1 و A2 برای تحریک کنتاکتور مورد استفاده قرار می‌گیرند. این ترمینال‌ها به بوبین داخل کنتاکتور متصل شده و عملکرد خودکار کنتاکتور را فعال می‌کنند. اکثر کنتاکتورها یک ترمینال A1 دارند، اما دو ترمینال A2 که در دو سمت بالا و پایین کنتاکتور قرار دارند.

توجه داشته باشید که فقط یکی از ترمینال‌های A2 برای اتصال استفاده می‌شود. برای سهولت کار، بهتر است ترمینالی را انتخاب کنید که روش نصب آن ساده‌تر است. معمولاً برای اتصال A1 از سیم فاز یا مثبت و برای اتصال A2 از سیم نول یا منفی استفاده می‌شود.

اتصال A2 معمولاً به صورت مستقیم انجام می‌شود، اما اتصال A1 به مسیر کنترل کنتاکتور متصل می‌شود، که ممکن است از طریق یک مدار ساده استارت-استپ عبور کند یا به‌طور مستقیم از طریق PLC و تجهیزات دیگر کنترل برق فرمان داده شود.

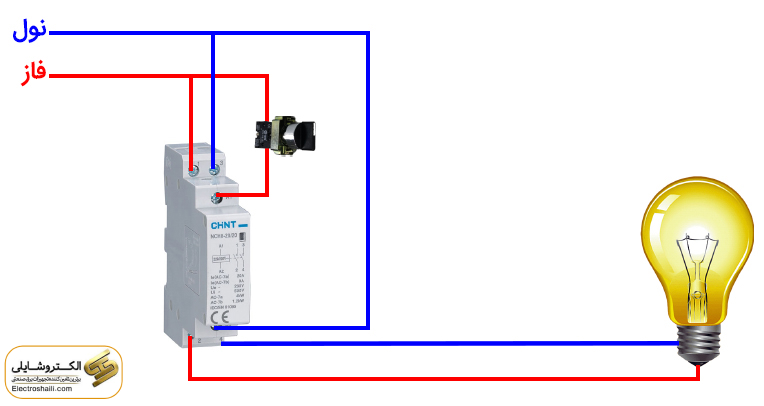

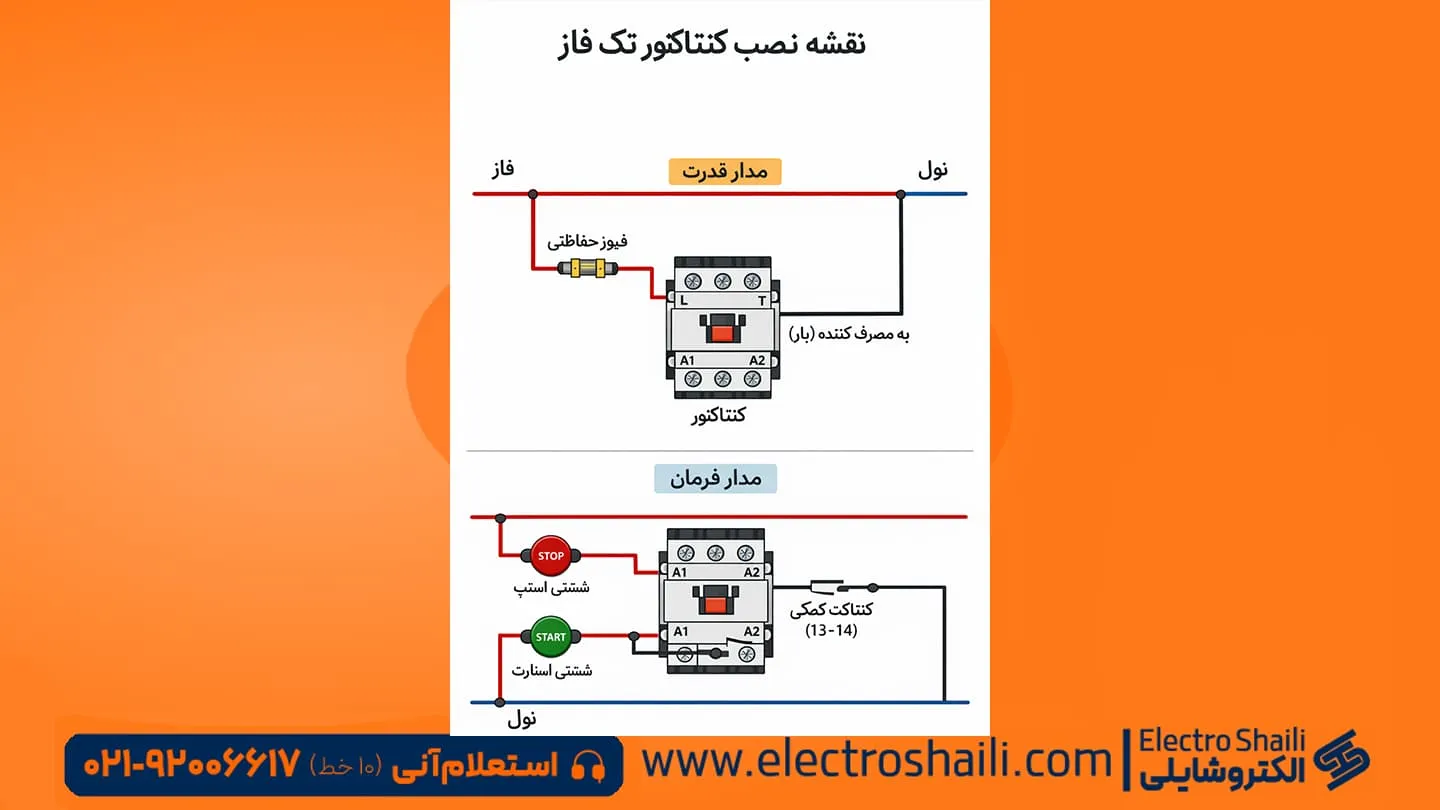

سیم‌های قدرت برق سه فاز یا تک فاز باید به ترمینال‌های L1، L2 و L3 در سمت ورودی و T1، T2 و T3 در سمت خروجی کنتاکتور متصل شوند. اگر کابل سه فاز را متصل می‌کنید، هر ترمینال محل اتصال یکی از فازها خواهد بود. اما نحوه نصب کنتاکتور تکفاز کمی متفاوت است.

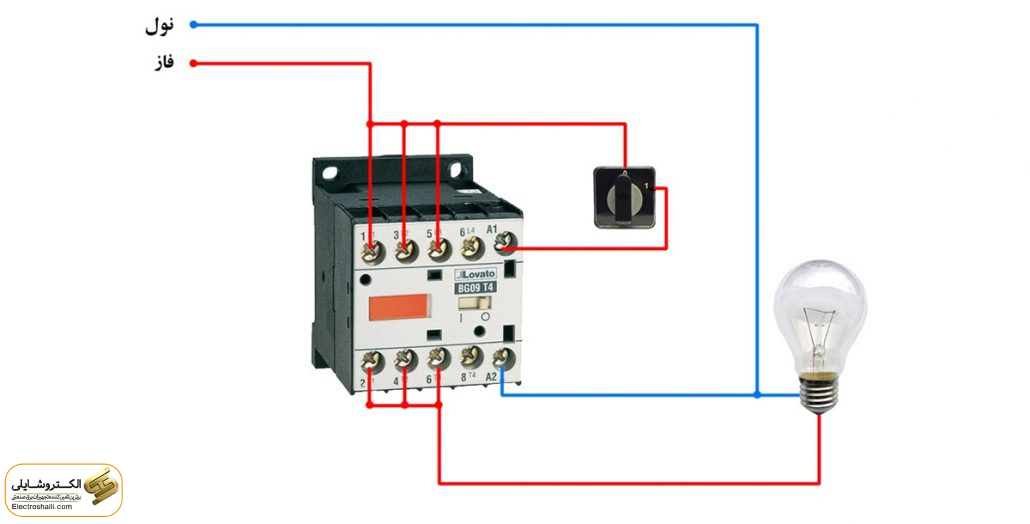

در اتصال تکفاز، به طور قطعی به یکی از ترمینال‌ها نیاز دارید، اما می‌توانید با استفاده از جامپر کابل مسیرهای موازی قوی‌تری را برای اتصال برق تک فاز ایجاد کنید. همچنین می‌توانید سیم نول را از داخل تیغه‌های کنتاکتور عبور داده و به‌جای جامپر استفاده کنید. اما توصیه می‌شود که برای اتصال تک فاز از کنتاکتورهای مخصوص برق تک فاز استفاده کنید.

جمع بندی

نصب کنتاکتورها یک فرآیند حیاتی در هر سیستم برق است که نیازمند دقت و دانش فنی است. از انتخاب کنتاکتور مناسب تا نصب صحیح آن و اتصال سیم‌ها، هر مرحله باید به دقت و با رعایت استانداردهای ایمنی و فنی انجام شود.

با رعایت مراحل گام به گام، از جمله آماده‌سازی تابلو برق صنعتی، اتصال سیم‌ها، اتصال تحریک و ترمینال‌های قدرت، اطمینان حاصل شده و امکان عملکرد صحیح و پایدار سیستم برق افزایش می‌یابد. همچنین، استفاده از ریل‌های مناسب و توجه به جزئیات نصب می‌تواند خطاها و مشکلات را به حداقل برساند و ایمنی سیستم را تضمین کند.

به طور کلی، تسلط بر فنون نصب کنتاکتورها و اتصال سیم‌ها، از جمله مواردی است که به افزایش بهره‌وری و ایمنی در عملکرد سیستم‌های برقی کمک می‌کند. این نکات اساسی باید به دقت رعایت شوند تا عملکرد بهینه و پایداری در طولانی مدت برقرار باشد.
